Защитная паяльная маска

Для водопроводных систем

Совершенно отдельную группу составляют пастообразные композиции, предназначенные для монтажа паяльником фитингов из меди и ее сплавов в системах водоснабжения. К этим составам предъявляются особые требования, которые строго регламентирует ГОСТ.

Ни один из компонентов пасты не может быть токсичным. Флюс должен полностью исключить окисление шва, попадание продуктов коррозии в воду.

G5-SM800, G4(A)-SM833, G5(A)-SM833

Пасты с флюсом, не требующим отмывки, состоящие из RMA-флюса и припойного порошка, слабо подверженного процессам окисления и с равномерным распределением частиц постоянной, строго сферической формы.

Применяемый флюс является продуктом новейшего поколения, не требующим отмывки. Используемый флюс не содержит галогенов. Это позволяет улучшить не только технологические свойства припоя, но и значительно увеличить надёжность изделий. Потребителями нашей пасты отмечена очень хорошая растекаемость припоя по инверсионному золоту (как у паст с активным флюсом) и улучшенная пайка элементов изготовленных по бессвинцовым технологиям

Это особенно важно в период, когда часть элементов изготовлена по старым технологиям (с использованием свинца), а выводы другой части элементов уже не содержат свинца, например, из сплава серебро-палладий

Используемые сплавы: Sn63/Pb37; Sn62/Pb36/Ag2
Не требует отмывки – после пайки остатки флюса не способствуют коррозии и другим процессам, вызывающим ухудшение электронных характеристик изделия.
Высокая смачиваемость во время процесса оплавления. Обеспечивает качественное удаление оксидных плёнок с поверхностей паяемых металлов.
Высокая надёжность образуемых паяных соединений.
Не вызывают образование шариков припоя вблизи контактных площадок.
Применяются для компонентов с малым шагом выводов
Не способствуют образованию перемычек между выводами компонентов после пайки за счёт резкого осаждения.
Длительный срок хранения при минимальном изменении вязкости.

G5-SM800 тип 4	G4(A)-SM833 тип 3	G5(A)-SM833 тип 4	Ед. изм.
Припой	Состав	Sn63/Pb37	Sn62/Pb36/Ag2	Sn62/Pb36/Ag2	—
Размер частиц	20-38	20-45	20-38	Мкм
Тип	Сфера	Сфера	Сфера	—
Т плавления	183	179	179	°С
Флюс	Тип	RМА	RМА	RМА	—
Содержание галогенов	НЕТ	НЕТ	НЕТ	—
Сопротивление	1.8х10 5	1.8х10 5	1.8х10 5	Ом.см
Паста	Содержание флюса	9.5±0.2	9.5±0.2	9.5±0.2	%
Вязкость (25 °С)	210±20	210±20	210±20	kcP
Растекание	94.0	94.0	94.0	%
Срок хранения (при t 0-10°С)	12	12	12	мес.

https://fr4.ru/upload/fr4/paste/reflow_profile.pdf

Предисловие

Все материалы применяемые в данной статье можно купить в нашем магазине

Существует несколько способов изготовления печатной платы в домашних условиях
. На самом начале (это еще когда на электронщика в училище учился) я дорожки рисовал лаком для ногтей (получались очень зверские печатные платы), потом пробовал водоустойчивый маркер (уже лучше). Но только когда я освоил лазерно-утюжную технологию
(ЛУТ) (а это относительно недавно произошло) я наконец-то смог получить то качество плат, которое радовало глаз. Ведь я изготавливаю электронные поделки чисто ради самого процесса. Ну хобби у меня такое. А какой интерес паять что-то на страшной печатной плате? Но через пару лет меня и эта технология перестала устраивать. Хотя достоинств у ЛУТа много:

быстрота (при наличии принтера – от распечатки до начала пайки у меня получалось добиться около 10 минут);
простота (хотя за эту простоту придется заплатить добрым десятком неудачных дублей в самом начале использования этой технологии. Т.е. нужно «набить руку».)
хорошая повторяемость. (у меня получалось около 90% всех попыток. Первый десяток в статистику я не включал!).

При помощи лазерно-утюжной технологии – можно было даже наносить надписи, чего я и делал в некоторых случаях.Но ЛУТ давал точность не более 0.3 мм. Это практический потолок. Я пытался сделать дорожки тоньше, и у меня получалось, хотя при этом процент брака весьма сильно возрастал. В общем, я и так затянул предисловие к статье, поэтому перейдем к, собственно паяльной маске.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

ПЕРЕЧЕНЬ ОСНОВНЫХ И ВСПОМОГАТЕЛЬНЫХ МАТЕРИАЛОВ,

разрешенных для использования при выполнении операций облуживания или пайки

Конкретные материалы для облуживания или пайки указаны для каждого изделия в операционных картах технологического процесса.

Проволочный припой ПРв КР1 или ПРв КР2 ПОС 61 ГОСТ 21930-76,Ø 1 мм, Ø2 мм.
Одноканальный трубчатый припой ПОС 61Т1А ГОСТ 21930-76, Ø 1 мм, Ø 2 мм.
Многоканальный трубчатый припой с флюсом, не требующим отмывки, SN62 Х39 ф. Multicore Solders (на основе сплава SN 62, серебросодержащий), Ø 0,56.
Многоканальный трубчатый припой с флюсом, не требующим отмывки, SN60 Х39 ф. Multicore Solders (на основе сплава SN 60), Ø 0,7 мм, Ø 1,2 мм.
Многоканальный трубчатый припой с флюсом, не требующим отмывки, JM-20 ф. Koki (на основе сплава SN 60), Ø 0,8 мм, Ø 1,0 мм, Ø 1,2 мм.
Многоканальный трубчатый припой с флюсом, не требующим отмывки, 60EN Crystal 502 ф. Multicore Solders(на основе сплава SN 60), Ø 1,2 мм.
Многоканальный трубчатый припой с флюсом, не требующим отмывки, CW-801 ф. Indium (на основе сплава SN 63), Ø 0,8 мм, Ø 1 мм.
Флюс спирто-канифольный ФКСп ОСТ 4Г 0.033.200.
Флюс твердый «канифоль сосновая марки «А»» ГОСТ 19113-84.
Флюс однокомпонентный, не требующий отмывки, Х33-12i (MF-210) ф. Multicore Solders илиWF-9942 ф. Indium.
Спирт этиловый ГОСТ 18300-87.
Нефрас С₂80/120 ТУ 38 401-67-108-92
Промывочная жидкость VIGON EFM ф. Zestron.
Серебряная оплетка для удаления припоя (внешний проводник кабеля радиочастотного РК-75-1-22 ТУ 16.505.198-91) илимедная оплетка DESOLDERING WICK или аналогичная.
Кисть филеночная круглая КФК № 8, № 12 ГОСТ 10597-87.
Кисть филеночная плоская КФП № 8, № 12 ГОСТ 10597-87.
Кисть художественная КХЖК № 1, № 3 «белка» ОСТ 17880-80.
Обрезки х/б арт. 361 ГОСТ 4644-75.
Перчатки трикотажные с полимерным покрытием типаМультекс код Пер 306 по каталогу ф. Тракт.
Антистатические перчатки ESD CLOVES 8745 PVCB 6.
Паста ТТС-LF или аналогичная для очистки и лужения наконечников.

Паяльная паста: как пользоваться

Правила эксплуатации условно можно разделить на три блока:

1. Общие условия использования:

помещение, где производятся паяльные работы, должно быть чистым, не являться источником или местом сосредоточения пыли или каких-либо иных загрязнений;
в целях индивидуальной защиты использовать защитные очки для глаз и перчатки для рук;
для отмывки уже нанесенной пасты с поверхности платы применять изопропиловый спирт или другие вещества-растворители.

2. До вскрытия упаковочной тары:

поместить пасту в помещение, в котором температурный режим находится в пределах 22-28 градусов, а влажность — 30-60%;
перед тем как открыть упаковку, выдержать пасту при комнатной температуре как минимум пару часов, при этом прибегать к применению искусственных способов разогрева вещества категорически запрещено;
в процессе работы паяльное вещество следует регулярно перемешивать.

3. После вскрытия упаковочной тары:

Паяльные пасты могут быть нанесены двумя способами: каплеструйным и трафаретным. Первый основан на использовании диспенсеров, а второй — на применении трафаретных принтеров.

Диспенсерная печать — способ нанесения паяльного вещества посредством его «выстреливания» при практически комнатных температурных показателях (около 30 градусов) из картриджа через эжектор на печатную плату именно в то место, в которое следует нанести пасту, исходя из схемы платы. Картридж находится в постоянном движении, следуя по ординате и абсциссе над поверхностью печатной платы. От него зависит правильность нанесения паяльного слоя. Картридж останавливается именно там, где нужно, и точно в то время, когда нужно, благодаря исправно функционирующей приводной системе. В домашних условиях могут использоваться не эжектор и картридж, а другой дозатор паяльной пасты — шприц.

Пользуется наибольшей популярностью, подразумевает нанесение пасты на паяльную поверхность посредством продавливания через апертуры в трафаретном полотне специально предназначенным инструментом — ракелем. При этом ракель совершает перемещательные движения по поверхности трафарета в горизонтальном положении.

Пошаговая инструкция при трафаретном методе:

Шаг 1. Зафиксировать паяльную поверхность (плату) в рабочей зоне.
Шаг 2. Совместить с абсолютной точностью паяльную плату и трафарет.
Шаг 3. Выдавить или нанести необходимое количество паяльной пасты на трафаретное полотно.
Шаг 4. Нанести пастообразное вещество через трафарет, используя ракель.

Шаг 5. Проверить качественные характеристики нанесения паяльного вещества.
Шаг 6. Снять паяльную поверхность.
Шаг 7. Произвести очистку трафарета.

Паяльные пасты требуют не только соблюдения правил эксплуатации, но и особых условий хранения, основные среди них следующие:

Паяльные пасты чувствительны к существенно низким и высоким показателям температуры. Учитывая то, что в основе содержатся два материала различной плотности (флюс и припой), считается возможным естественный процесс расслоения флюса и других составных элементов паяльного вещества, а также возникновение тоненького слоя флюса над поверхностью. Нахождение пасты под воздействием высоких температур продолжительное время приводит к значительному расслоению флюса и оставшейся пасты, является причиной образования толстого приповерхностного слоя флюса. Что же получается в результате? А получается, что паста паяльная лишается своих свойств, а, следовательно, нанесение ее на поверхность будет дефективным. Температурный режим, показатели которого выше 30°С, и вовсе спровоцирует химическое разложение паяльного вещества.

При воздействии низких температурных показателей паста теряет свою смачивающую способность, поскольку активаторы флюса частично или полностью переходят в осадок. Составы некоторых производителей все же можно хранить при температуре от -20 до +5°С.

Наиболее пагубное воздействие на паяльную пасту оказывают не низкие и высокие температуры, а влага. Если уровень влажности повышен, припойные шарики, находящиеся в составе пасты, начинают окисляться быстрыми темпами, что приводит к трате активаторов флюса с целью произведения очистки шариков, а не на паяемые поверхности, как это должно быть. При попадании влаги паста растекается, образуются перемычки и шарики припоя, разбрызгивается флюс/припой, смещаются электронные компоненты в процессе пайки, уменьшается время удержания компонентов электронного типа.

Лужение платы

Лужение печатной платы перед монтажом улучшает паяемость, значительно облегчает и ускоряет монтаж, уменьшает опасность
перегрева элементов при монтаже. Перед лужением еще раз проходимся по медному слою наждачной бумагой

Но теперь делаем это предельно осторожно, чтобы не повредить дорожки

Самый простой и доступный способ лужения – с помощью паяльника, флюса и припоя. На очищенные дорожки кисточкой наносится жидкий флюс. Далее на жало паяльника набирается небольшое количество припоя и распределяется на контактные площадки и, при необходимости, проводящие дорожки

Здесь важно прогреть дорожки, иначе припой может не «приклеиться»

Лужение можно выполнить очищенной от
проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка
пропитывается канифолью и небольшим количеством припоя. Далее оплетка прижимается к
поверхности дорожки паяльником и медленно равномерно (подбирается
экспериментально) проводится по длине дорожки. Если все условия выполнены
правильно, то в результате получится ровная луженая дорожка. После
того как все дорожки на всех сторонах обработаны, производится промывка
платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном
дает со временем токопроводящее химическое соединение в виде белого налета
по краям площадок и дорожек, а при достаточной плотности монтажа есть
опасность ненужных гальванических связей. После промывки проводится
очистка монтажных отверстий для установки компонентов.

Рис. 15 — Печатные проводники на плате

Лудить можно в алюминиевой посуде
(плата должна умещаться на дне плашмя). В посуду наливают глицерин
(толщина слоя около 1 см) и разогревают его примерно до 60 °С. Затем в
глицерин кладут куски сплава Розе и продолжают подогрев до
его расплавления. Не следует разогревать расплав выше 100 °С.

Плату декапируют в 20%-ном растворе соляной кислоты, промывают водой и опускают
в расплав на 1—3c. Вынутую плату быстро протирают поролоновой
губкой, удаляя с поверхности излишки сплава. Остатки глицерина смывают
теплой водой.
Чтобы уменьшить опасность отслаивания проводников во
время пайки деталей, всю плату, за исключением контактных площадок, после
лужения покрывают слоем клея БФ-2.

Что такое паяльная маска?

FSR8000
— двухкомпонентный чувствительный к ультрафиолетовому излучению состав. Имеет три состояния.1. «Сырое состояние»
. После того, как два компонента были смешаны. В этом виде он может быть смыт либо ацетоном либо раствором кальцинированной соды.2) «Отвердевшее состояние»
.2а) Незасвеченная ультрафиолетом. Растворяется ацетоном и раствором кальцинированной соды.2б) После засветки ультрафиолетом маска получает стойкость к раствору кальцинированной соды, но все еще может быть смыта ацетоном.3) «Запечённое состояние»
. Получается после нагревания до 160 градусов с последующей выдержкой в течении нескольких десятков минут. Не растворяется ацетоном, обладает большой механической стойкостью.Говоря простым языком: маска – это защитный слой, который часто можно наблюдать на печатных платах заводского изготовления. Очень часто зеленого цвета. В этой статье пойдет речь о нестандартном применении этой маски в качестве фоторезиста.Для этого нужно воспользоваться первыми двумя состояниями, т.е. при помощи засветки и последующей проявки получить на текстолите рисунок проводников. А после травления этот рисунок смыть ацетоном.Потом маску можно использовать по назначению, покрыв маской область всей платы, кроме контактных площадок, предназначенных для запайки деталей. Потом перевести маску в третье состояние. А теперь о том же, но детально и из фотографиями.

Трафаретный метод

Пользуется наибольшей популярностью, подразумевает нанесение пасты на паяльную поверхность посредством продавливания через апертуры в трафаретном полотне специально предназначенным инструментом – ракелем. При этом ракель совершает перемещательные движения по поверхности трафарета в горизонтальном положении.

Пошаговая инструкция при трафаретном методе:

Шаг 1. Зафиксировать паяльную поверхность (плату) в рабочей зоне.
Шаг 2. Совместить с абсолютной точностью паяльную плату и трафарет.
Шаг 3. Выдавить или нанести необходимое количество паяльной пасты на трафаретное полотно.
Шаг 4. Нанести пастообразное вещество через трафарет, используя ракель.

Шаг 5. Проверить качественные характеристики нанесения паяльного вещества.
Шаг 6. Снять паяльную поверхность.
Шаг 7. Произвести очистку трафарета.

Преимущества лужения и пайки кузова

Припой держится на поверхности лучше шпаклёвки. Прочность на разрыв (сила, требуемая, чтобы отделить припой от металла, на который он нанесён) составляет 423 бара. Это очень высокий показатель.
Даже толстый слой припоя не даёт усадки, в отличие от шпаклёвки.
Припой имеет лучшую эластичность и прочность, чем автомобильные шпаклёвки. Свинец хорошо гнётся вместе с металлом, на который он нанесён, поэтому не трескается.
Припой не потрескается и не отслоиться при ударе, как это бывает со шпаклёвкой.
Припой является водонепроницаемым. Шпаклёвку же нельзя назвать полностью водонепроницаемой.
Припой может выдерживать высокие температуры, поэтому может применяться при ремонте и последующем нанесении порошковой краски.
Ещё одним большим преимуществом припоя над шпаклёвкой является то, что не стоит беспокоиться о времени его затвердевания. Можно добавлять дополнительный припой прямо на уже нанесённый слой. Нужно только разогреть поверхность и новый припой и добавить его. Не нужно полностью расплавлять уже нанесённый слой.

Способы нанесения

Защитные покрытия для печатных плат могут иметь разный состав, требуют нанесения по отличающимся технологиям. На этом признаке основана классификация паяльных масок.

Слой на поверхности можно нанести двумя способами:

трафаретами,
фотолитографически.

Для печатания по трафаретам используют эпоксидные паяльные маски. Инициируют отверждение нагреванием или УФ облучением. Метод доступный, недорогой, но требует наличия сеткографических трафаретов. Точность нанесения паяльных масок оставляет желать лучшего.

Фотолитографический способ иначе называют фоторезистивным. Сейчас преимущественно применяются такие средства. Популярность объясняется возможностью создавать любые рисунки.

Фоторезистивные паяльные маски отличаются консистенцией, количеством компонентов. Средства с одним компонентам имеют однородный состав. Двухкомпонентные смеси доведены до гомогенного состояния при производстве.

Изготовление в домашних условиях

Иногда готовой паяльной массы не оказывается в наличии, поэтому полезно узнать о способах ее изготовления. Для этой цели необходимо подготовить паяльный жир и прутик припоя из свинца и олова. При отсутствии первого материала его можно заменить вазелином ЛТИ-120.

Припой необходимо размельчить с помощью надфиля или специальной насадкой для дрели. Готовая крошка должна состоять из мелких частичек. Она убирается в емкость, в которую добавляется вазелин в соотношении 1:1 и небольшое количество флюса.

Все компоненты самодельной пасты тщательно перемешиваются и разогреваются на водяной бане. Готовый состав можно хранить в крупном шприце. С помощью него пастообразная субстанция и будет наноситься на платы.

Для увеличения эффективности паяльной массы в нее можно добавить немного хлористого аммония. В готовой смеси концентрация этого ингредиента не должна превышать 5-10%. Заменить аммоний можно анилином солянокислым. Хранить вещества необходимо в герметичных емкостях и вдали от домашних питомцев и детей.

Характеристики

Форма и габариты частиц припоя

От характеристик частиц припоя зависит то, каким образом будет осуществляться нанесение паяльной пасты на поверхность. Составы с маленькими частицами к окислению склонны значительно меньше. К тому же, если вещество для пайки имеет крупные частицы нерегулярной формы, это грозит закупоркой трафарета, следовательно, процедура нанесения потерпит крах.

Удельный вес метала в составе

Этот показатель определяет толщину оплавленного припоя, от него зависит степень осадки и растекания вещества для пайки. Толщина соединения после оплавления находится в прямой зависимости от удельного веса металла в составе пасты: чем его процентное содержание выше, тем больше толщина соединения после того, как осуществлено оплавление паяльной пасты. От концентрации металла также зависит и выбор способа нанесения. Так, если паяльная паста содержит его в объеме 80%, наносить ее следует трафаретным способом, если 90% — дозированием.

Тип флюса в составе пасты

Влияет на уровень активности вещества, наличие необходимости отмывки. В зависимости от метода удаления флюсовых остатков различают три группы флюсов:

Канифольные. Основным составным элементом является очищенная натуральная смола, которая добыта из древесины сосны. Канифольные флюсы делятся на неактивированные, среднеактивированные и активированные слабокоррозионные. Для первых свойственны минимальные показатели активности, вторые достаточно легко поддаются очистке, обеспечивают хорошее смачивание и растекаемость припоя, третьи характеризуются наибольшими показателями активности и низким уровнем спроса.
Водосмываемые. Содержат органические кислоты. Применение водосмываемого активного флюса является гарантом получения хорошего результата пайки, при этом существует необходимость отмывки деионизированной водой, имеющей температуру 55-65 градусов.
Безотмывные. Не нуждаются в отмывке. Произведены на основе смол натурального и синтетического типа. Удельный вес смолы в составе таких флюсов составляет 35-45%. Проявляют среднюю активность, их остатки после пайки не являются коррозионными и проводящими, а концентрация твердых осадков может достичь максимум 2%.

Гарантийный поясок переходных отверстий

Поясок металлизации переходного отверстия – это разница между диаметром контактной площадки отверстия и соответствующим диаметром сверла, или областью на площадке, которая окружает переходное отверстие (см. Рисунок 10). Размер пояска металлизации переходного отверстия закладывается на этапе проектирования печатной платы.

Рисунок 10 – Рекомендуемая ширина гарантийного пояска

Гарантийный поясок (annular ring) переходного отверстия – это минимально допустимое расстояние между краем отверстия и краем соответствующей контактной площадки в самом узком месте, оставшееся после травления печатного рисунка.

В процессе изготовления есть ряд факторов, которые могут приводить к смещению центра отверстия относительно площадки. В зависимости от класса разрабатываемой печатной платы, отверстие может выступать за границы площадки, быть касаться ее или иметь минимальное значение ширины (см. Рисунок 11).

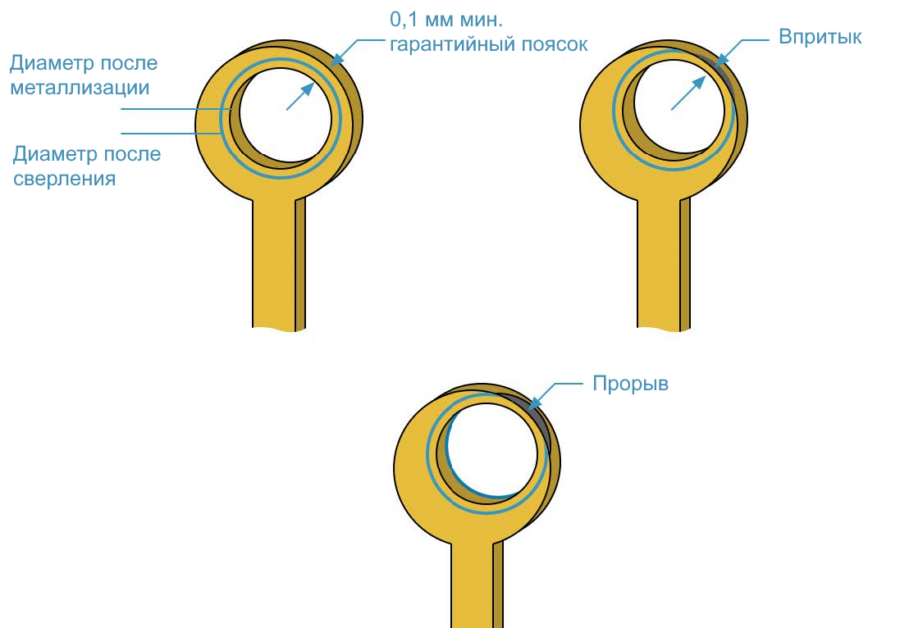

Рисунок 11 – Смещение отверстия в переходном отверстии

С учетом выставляемых требований к гарантийному пояску после изготовления, производитель печатной платы может потребовать увеличения размеров контактной площадки для обеспечения этих требований.

Открытые переходные отверстия представляют собой открытые межслойные переходы, которые не покрыты паяльной маской. Между такими элементами на плате минимальная ширина паяльной маски должна составлять следующие значения: рекомендуемое значение 0,5 мм и минимальное 0,4 мм (см. Рисунок 12).

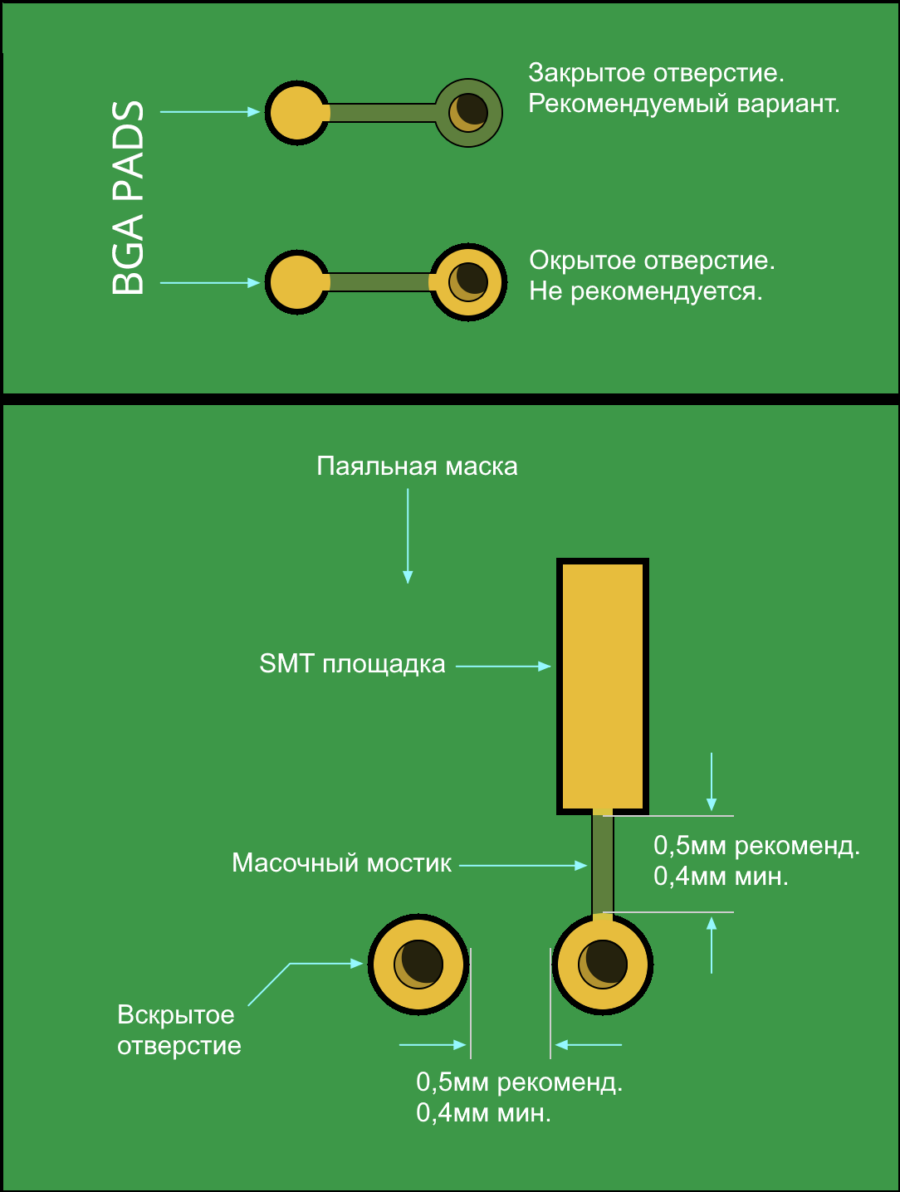

Рисунок 12 – Вскрытые и закрытые переходные отверстия

Покрытие паяльной маской сквозных переходных отверстий вместе с контактной площадкой должно быть установлено в проекте печатной платы как значение по умолчанию. Производитель печатных плат не будет делать это за вас

Закрытие переходных отверстий паяльной маской особенно важно в конструкциях с элементами типа BGA, где контактные площадки расположены близко друг к другу (см. Рисунок 12)

Для осуществления управления и контроля выбора диаметра переходного отверстия и выбора толщины гарантийного пояска в Altium Designer имеется возможность установить ряд правил в редакторе правил и ограничений. Одно правило, Minimum Annular Ring (см. Рисунок 13), осуществляет контроль за минимальной шириной гарантийного пояска.

Рисунок 13 – Правило контроля за шириной гарантийного пояска

Другое правило, Hole Size (см. рисунок 14), позволяет установить и контролировать диапазон допустимых диаметров переходных отверстий.

Рисунок 14 – Правило контроля за размерами переходных отверстий

Алкидные лаки для покрытия печатных плат

Представляют собой растворы в органических растворителях синтетических алкидных (пентафталевых или глифталевых) смол. Пленки алкидных лаков твердые, прозрачные, слабо окрашенные; обладают хорошей адгезией к самым различным поверхностям, водостойки. В обиходе алкидные лаки часто называют масляными. Это неправильно, так как хотя при изготовлении алкидных смол применяются растительные масла, оказывающие значительное влияние на свойства конечного продукта, но по химическому составу и строению, а также посвойствам алкидные лаки отличаются от масляных. По свойствам алкидные лаки существенно превосходят масляные.

Распайка планарных деталей

Итак, как происходит сам процесс? Кое-что почитайте тут. Мы откусываем маленькие кусочки припоя (сплава) Розе или Вуда. Наносим наш флюс, обильно, на все контакты микросхемы. Кладем по капельке припоя Розе, с обоих сторон микросхемы, там где расположены контакты. Включаем паяльник, и выставляем с помощью диммера, мощность ориентировочно ватт 30-35, больше не рекомендую, есть риск перегреть микросхему при демонтаже. Проводим жалом нагревшегося паяльника, вдоль всех ножек микросхемы, с обоих сторон.

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Паяльная паста: как пользоваться

Правила эксплуатации условно можно разделить на три блока:

1. Общие условия использования:

помещение, где производятся паяльные работы, должно быть чистым, не являться источником или местом сосредоточения пыли или каких-либо иных загрязнений;
в целях индивидуальной защиты использовать защитные очки для глаз и перчатки для рук;
для отмывки уже нанесенной пасты с поверхности платы применять изопропиловый спирт или другие вещества-растворители.

2. До вскрытия упаковочной тары:

поместить пасту в помещение, в котором температурный режим находится в пределах 22-28 градусов, а влажность – 30-60%;
перед тем как открыть упаковку, выдержать пасту при комнатной температуре как минимум пару часов, при этом прибегать к применению искусственных способов разогрева вещества категорически запрещено;
в процессе работы паяльное вещество следует регулярно перемешивать.

3. После вскрытия упаковочной тары:

нанести на трафаретное полотно приблизительно 2/3 от всего количества паяльного вещества;
учитывая скорость производственного процесса, по мере использования нанесенной пасты необходимо добавлять небольшими порциями оставшееся паяльное вещество;
если печатные работы завершены, а паяльная паста для поверхностного монтажа осталась, ни в коем случае нельзя смешивать ее с новой, а хранить следует в отдельной емкости в холодильном оборудовании;
если паяльные работы не окончены, для их продолжения можно использовать как начатую паяльную пасту, так и новую, главное условие здесь – смешать ранее вскрытую пасту в соотношении 1:2 с новой и тщательно перемешать для получения однородной массы;
монтаж компонентов на печатную плату следует произвести как можно быстрее, собственно говоря, такими же ускоренными темпами ее нужно потом и пропаять;
в случае возникновения вынужденной паузы в работе, которая превысит 60 минут, остатки паяльной пасты (то есть той пасты, которая была нанесена на трафарет, но использована не до конца) убрать в специальную емкость и плотно ее закрыть;
в целях получения высококачественной трафаретной печати рекомендуется производить очистку трафаретного полотна каждые 40-45 минут.
