Самодельная паяльная станция с феном своими руками

Эксплуатация станций

Выбрать лучшую паяльную станцию непросто еще и потому, что на данный момент создано огромное многообразие разных видов оборудования по технической части паяльного устройства. Поэтому до того, как купить ту или иную паяльную станцию, нужно тщательно изучить технические особенности этого аппарата и область его использования.

Дело в том, что те, кто любят мастерить все самостоятельно, обычно покупают классический паяльник, который может «убить» ремонтируемую деталь, ведь она попросту перегреется или, наоборот, не получит нужного количества тепла. Наверное, именно поэтому те, кто считают себя больше чем просто любителями, предпочитают брать аппараты с блоком управления, который значительно упрощает и облегчает работу за счет возможности изменения температурного режима и напряжения.

При работе с тугоплавким припоем жало паяльника легко рушится от высокой температуры, а та часть, которая отвечает за нагрев, просто выходит из строя. Как результат – отвратительное качество спаивания и перегрев дорожек платы. И это лишь то малое, что может случиться из-за неверного подбора паяльной станции.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

  Рис. 3: намотайте нагревательный элемент

• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

  Рис. 5. Наденьте шайбу

• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

  Рис. 6: прикрутите сопло к стакану

• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

  Рис. 7. соедините все элементы в корпусе

• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

  Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Как сделать термовоздушную станцию

Несмотря, что бесконтактные модели имеют довольно простой принцип работы, стоят они недешево. Поэтому многие пытаются сделать их самостоятельно.

Схема паяльной станции своими руками, элементная база

Диодный мост — один из главных компонентов станции Главным элементом самодельной станции является сам паяльник, с помощью которого осуществляется пайка компонентов. Рекомендуется использовать паяльники, снятые из других станций. Самостоятельно изготовить паяльник довольно сложно.

Также надо подобрать диодный мост, который будет подсоединяться к трансформатору. Чтобы получить стабильное напряжение 5В, понадобится дополнительный стабилизатор. Он должен оснащаться радиатором, который сможет защитить от перегревов.

Изготовление корпуса и нагревательных элементов

В качестве основы конструкции можно использовать обычные дверцы от антресоли. Также подойдет фанера толщиной не меньше 1 см. Если таких материалов нет, можно сделать корпус из алюминиевых листов. Они достаточно плотные и с их помощью удастся создать прочную и надежную конструкцию.

Если не хочется делать корпус самостоятельно, можно воспользоваться уже готовыми конструкциями. Например, идеально подойдут корпуса от старых видеомагнитофонов.

Система управления

Фанерные листы — идеальный материал для изготовления корпуса Самодельный паяльник должен оснащаться качественной системой управления. Для этого придется заказывать специальные дифференциально-интегральные регуляторы. Они отвечают за настройку температуры нагрева инструмента и позволяют пользователю самостоятельно устанавливать, насколько сильно должен разогреваться паяльник во время работы.

После получения регуляторов надо подогнать под них габариты корпуса и вырезать необходимые отверстия для установки элементов. Рекомендуется размещать их на передней панели.

Сборка и настройка работы

Прежде чем приступить к проверке работоспособности устройства, надо его собрать. Для этого рекомендуется воспользоваться схемой, чтобы подключить все правильно и не допустить ошибок. Когда в корпусе все детали будут подсоединены, можно зафиксировать держатель, на котором будет крепиться паяльник.

После сбора конструкции надо проверить ее работоспособность

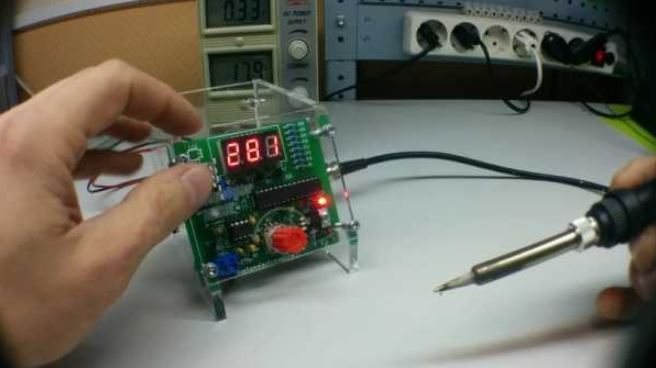

При включении станции необходимо особое внимание обратить на работу регуляторов и на то, насколько быстро нагревается паяльник

Назначение кнопок и варианты прошивки

Программатор используется для настройки работы паяльника Передняя панель устройства должна оснащаться кнопками управления. Они выполняют такие функции:

• увеличение или уменьшение температуры нагрева;
• изменение режимов работы.

Корпус станции

У меня корпус от БП ПК. Панель из оргстекла, при покраске необходимо оставить окошко для экрана методом приклеивания малярного скотча с двух сторон. Корпус покрашен в один слой грунта и два слоя чёрной матовой краски из баллончика. Для паяльника применён советский пятиштырьковый штекер от магнитофона. Фен не отсоединяется, штырьками подсоединён непосредственно к основной плате. Гнездо паяльника, шнур фена и сетевой шнур расположены на задней стенке корпуса. На передней панели расположены только органы управления, экран, сетевой выключатель и индикатор работы фена. Первая моя конструкция была с панелью из текстолита, с вытравленными надписями, но к сожалению фото не осталось. В архиве прилагаются рисунки печатных плат, рисунок панели, схема в Splan и прошивка.

Пошаговое изготовление установки

Чтобы изготовить простую паяльную станцию, нужны обычные паяльники. Мощность первого составляет 100 Вт, второй имеет нагреватель на 40 Вт.

Простое включение без промежуточного блока показывает, что на жале паяльника образуется нагар. Он происходит из-за перегрева жала в процессе нагревания. Нужно устройство, которое ограничит температуру нагрева. Для монтажа деталей на плате достаточно только расплавить припой. Застывая, он надежно соединит детали.

Приобретены основные комплектующие изделия: розетка для внутреннего монтажа; диммер, рассчитанный на 100 Вт.

У диммера имеются монтажные отверстия. Одно предназначено для соединения к общей сети, другое используется для подключения к инструменту.

Из ламинированного ДВП выпиливаются детали для изготовления корпуса. С помощью клеевого пистолета будет произведена сборка корпуса в единую пространственную конструкцию.

Прорезаны необходимые отверстия и производится спайка деталей. Прибор обретает нужный вид.

Нижняя крышка будет отъемной. Устанавливаются специальные клеммы, для винтов.

Остается установить детали внутрь корпуса паяльной станции.

После установки диммера выполняется монтаж розетки.

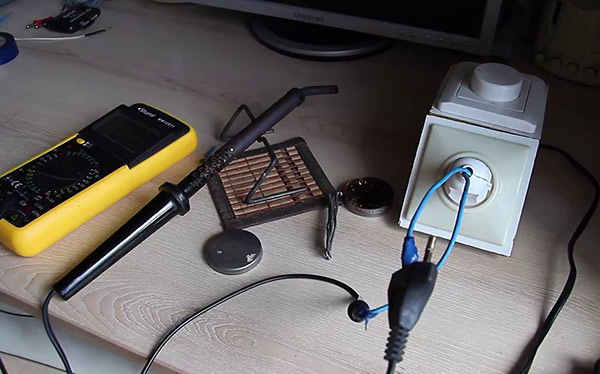

Устройство собрано. Нужно выполнить тестирование. Для удобства работы требуется градуировка.

Включение при установке диммера на максимальную мощность показывает, что перегрев не устранен. Нужно снижать силу тока, подаваемую на паяльник.

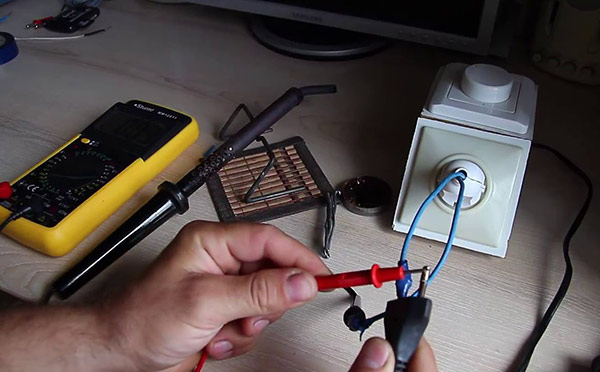

Чтобы градуировать паяльную станцию подключение выполняется через амперметр. Его соединяют последовательно нагрузке. Остается только контролировать значение силы тока, отмечая их на диммере.

Подводя контакт прибора в вилке паяльника, проверяют величину протекающего тока. Наблюдают за нагревом жала.

Для каждого измеренного значения наносят отметки на неподвижном диске диммера. В дальнейшем достаточно будет устанавливать разные режимы, чтобы контролировать работоспособность паяльника.

Градуируется весь неподвижный диск.

Для любого положения поворотного движка нанесены риски. Им соответствует определенная сила тока, а также и мощность, передаваемая на паяльник.

С помощью припоя определенной марки уточняются температурные значения. Каждой мощности соответствует своя температура разогрева жала.

Паяльная станция работает отлично. Припой на жале не выгорает. Он только расплавился.

Изготовлено работоспособное устройство.

Видео: паяльная станция своими руками.

Требования к фену

К термофенам предъявляются следующие требования:

1. Температурный режим. Для полноценного соединения элементов требуется порядка 190-250 градусов. Нижний показатель относится к свинцово содержащим припоям, верхний — к заводским бессвинцовым припоям.
2. Стабильность воздушного потока. Неравномерное поступление воздуха способно серьезно усложнить работу с оборудованием.
3. Нагревательный элемент. Наиболее дешевым считается нихромовая проволока, покрытая изолирующим слоем. К продвинутым относится керамическое покрытие, расположенное на стержне токопроводящей дорожки. К самому дорогостоящему относится индукционное оборудование, в котором тепло генерируется внутри ручки при помощи электромагнитных катушек.
4. Цифровая индикация. Некоторые модели оснащаются дисплеем, указывающим текущую температуру.
5. Форма жала. Может быть квадратной, плоской или конусной. Она влияет на площадь прогрева за один подход, без перестановки.
6. Удобство и безопасность эксплуатации. Перегревание устройства недопустимо, это опасно для мастера. Тепловой фен должен оснащаться трансформаторным блоком питания.

Вам это будет интересно По какой формуле находится сопротивление проводника

Хорошо укомплектованный прибор Комплектация прибора должна состоять из исключительно безопасных элементов

Особое внимание при выборе необходимо уделять надежности конструкции, а также ее абсолютной безопасности

Особенности устройства

Станция имеет такие преимущества как:

1. Меню настроек.
2. Две кнопки «памяти», то есть два предустановленных температурных режима для паяльника и фена.
3. Таймер перехода в спящий режим, установить таймер можно в настройках.
4. Цифровая калибровка паяльника, также находится в настройках.
5. Построена на бюджетных комплектующих.
6. Печатная плата разработана мной под корпус от БП ПК, так что с корпусом тоже не возникнет проблем.
7. Для питания станции можно применить ту же плату от блока ПК, немного переделав под нужные 20-24v(зависит от трансформатора), благо размеры корпуса позволяют это сделать. Можно немного укоротить радиаторы, так как для питания нам нужно всего лишь 24v и 2-3 ампера и сильного нагрева силовых транзисторов и диодной сборки не будет.
8. В прошивке заложен «Пи» алгоритм регулирования нагрева фена, что даёт равномерный нагрев спирали фена и отсекает ИК излучение в моменты включения фена. В общем при умелом пользовании фена ни одна деталька не «прижарится» раньше времени.

Что представляет собой паяльный фен, и для чего его делать самостоятельно

По своему внешнему виду устройство похоже на своего «строительного собрата». Но, наш прибор имеет меньшую мощность, и более компактные габариты. Обычно, все промышленные паяльные станции оборудуются точечным паяльником и феном для пайки многоконтактных деталей. Температура обеих приборов регулируется с помощью встроенного терморегулятора.

Используя такое оборудование, можно легко справиться со всеми радиоэлектронными работами, невзирая на размеры компонентов, и особенности вывода контактов. Но, напомним – эти устройства стоят недешево, а те, что подешевле, оставляют желать лучшего по своему качеству.

Если вы занимаетесь ремонтом радиоэлектронного оборудования, то, конечно, можете купить этот прибор, и за пару-тройку починок он полностью себя окупит. Но, если вы – заядлый радиолюбитель? Или паять вам приходится не часто? Тогда просто сделайте станцию для пайки собственноручно!

Сравнивая наш прибор с тепловентилятором или строительным феном, можно понять, что его конструкция намного компактнее, и всю «начинку» можно легко разместить в небольшой коробочке.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
4. Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

• нанесение припоя или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Это интересно: Паяльная станция с феном своими руками — инфрокрасная модель

Какую выбрать?

На рынке можно найти большое количество моделей паяльных станций (с термофеном, с оловоотсосом, для дома и т. д.). При выборе паяльной станции с феном нужно быть максимально внимательным. Специалисты рекомендуют базировать свой выбор на нескольких ключевых факторах.

По диапазону регулировки температуры. Необходимый диапазон температуры зависит от того, с какими материалами вы будете работать. Так, для некоторых вариантов будет достаточно 100 градусов, в то время как другие требуют вплоть до 500 градусов.

По мощности

Мощность – это параметр, на который следует обращать свое первоочерёдное внимание. Особенно данная характеристика важна в том случае, если вы планируете работать с таким чувствительным оборудованием как планшеты или смартфоны.
Нагревательный элемент.

Сегодня можно найти паяльные станции, в состав которых входят керамические и нихромовые нагревательные элементы

Прежде чем выбирать то или иной вариант, важно ознакомиться с существующими достоинствами и недостатками. Например, керамические устройства очень быстро нагреваются, но могут растрескаться, так как являются очень чувствительными по отношению к неравномерному увеличению температуры. Нихромовые нагревательные элементы пригодны только для редкого использования

Таким образом, более предпочтительными являются керамические вариации

Нихромовые нагревательные элементы пригодны только для редкого использования. Таким образом, более предпочтительными являются керамические вариации.

Кроме перечисленных выше, важное значение имеют такие показатели:

• наличие дополнительных насадок;
• напряжение;
• эргономика и внешний дизайн;
• стоимость;
• производитель;
• место покупки;
• отзывы потребителей.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

• спираль нихрома;
• керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

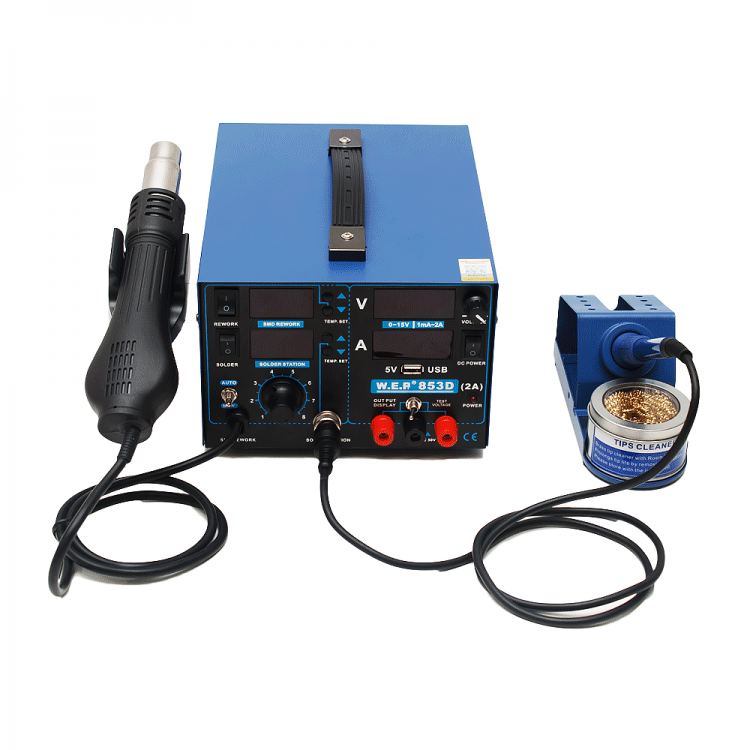

Выбор паяльной станции: принцип работы устройства

Центром, а значит, мозгом прибора является управляющий блок. Данный компонент объединяет все детали и превращает их в паяльную станцию. Встроенный паяльник от обычного классического инструмента отличает наличие датчика температуры. Благодаря ему температура жала паяльника может быть установлена на определенном уровне. Для питания инструмента требуется низкое напряжение, которое чаще всего составляет 24 вольта.

Датчик температуры обеспечивает стабильность выбранных параметров. Очень часто в комплектацию входит набор сменных жал для паяльной станции. С их помощью легко выполнять пайку различных электронных компонентов.

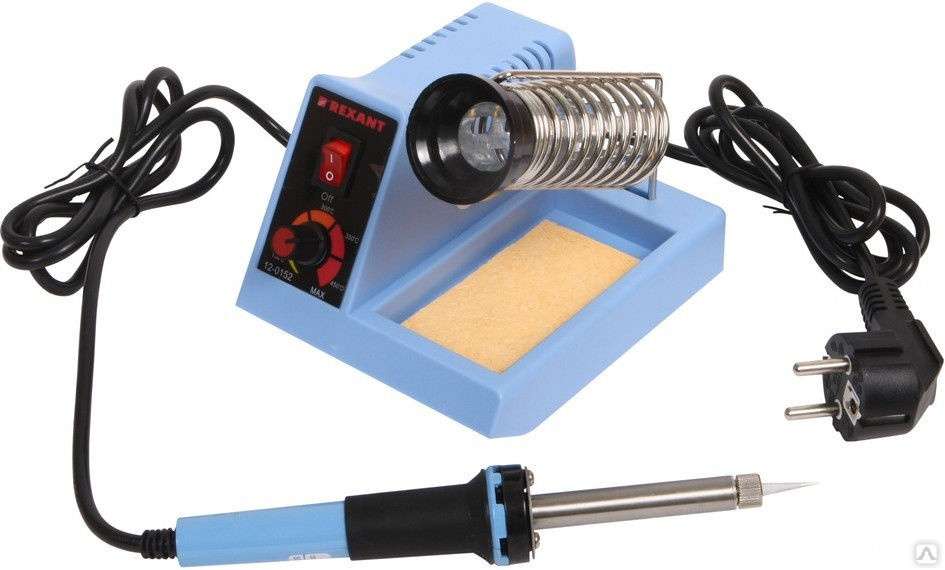

Регулировка температуры паяльника выполняется поворотной ручкой, которая находится на передней панели блока управления. Тут же расположен цифровой индикатор температуры.

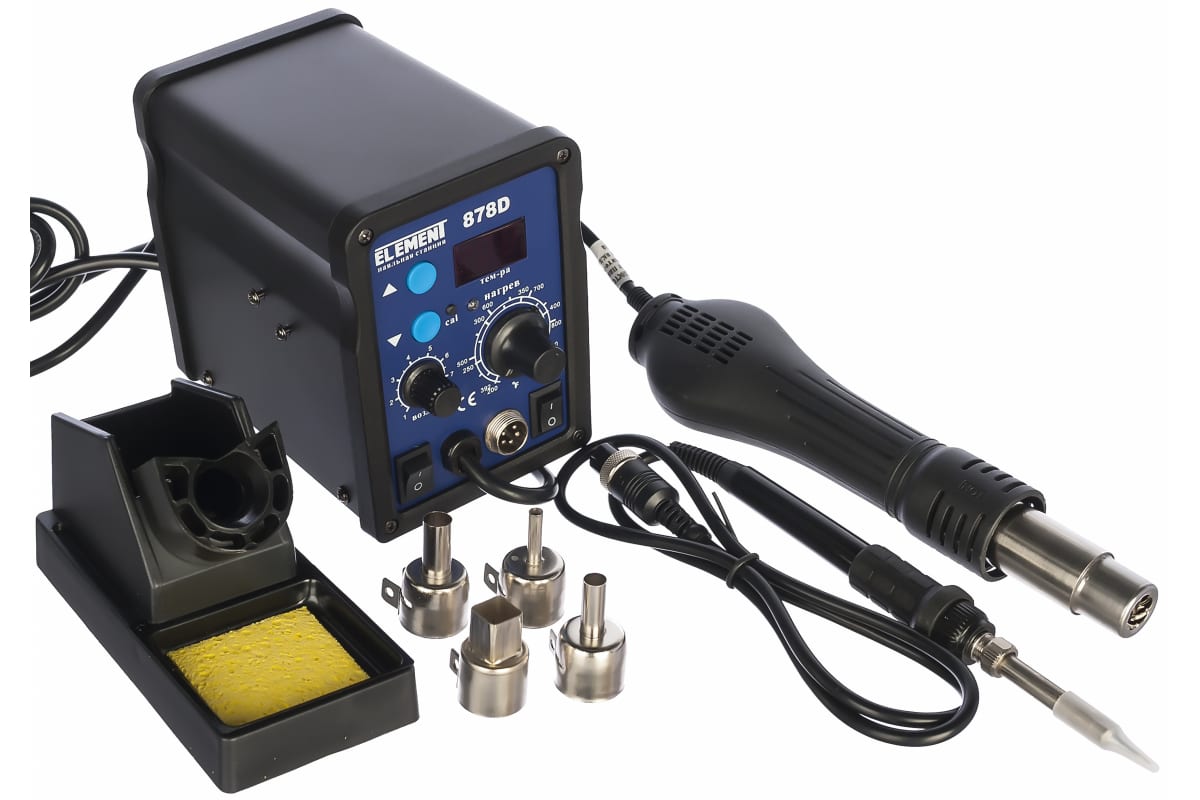

Благодаря различным насадкам, фен способен выполнять пайку самых сложных элементов

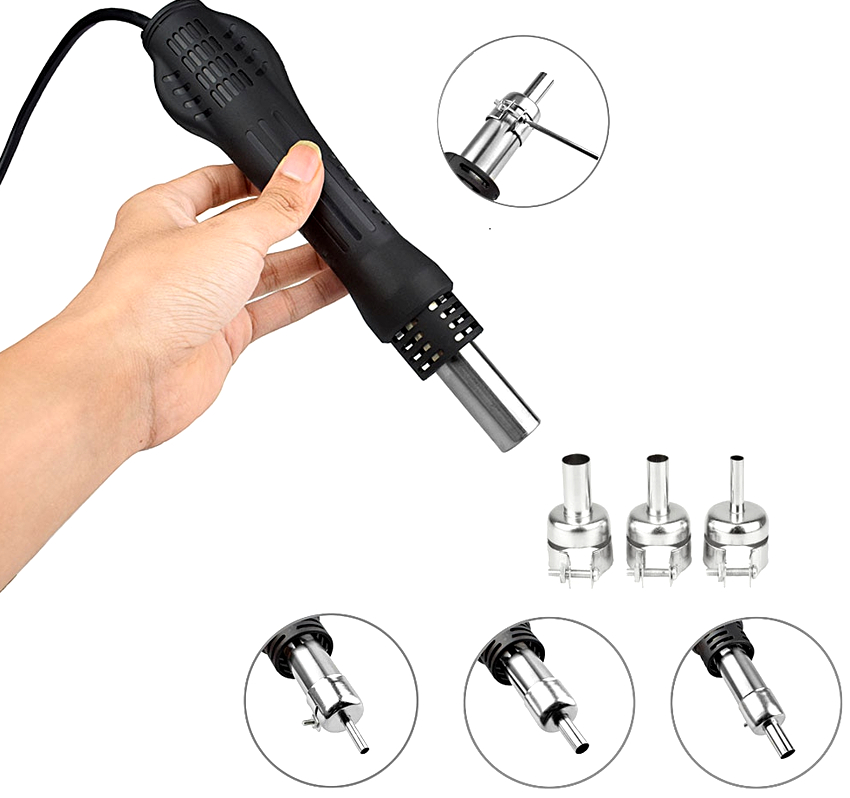

Внутри управляющего блока размещен мембранный насос, который обеспечивает приток воздуха к фену, а сам фен для паяльной станции оснащен насадками разнообразных форм. Они повторяют форму наиболее распространенных контактов микросхем. Данные насадки позволяют нагревать сразу несколько контактов элемента. Благодаря этому демонтаж выполняется быстро и без вреда для самой детали и для платы.

Фен дает возможность выполнять пайку элементов бесконтактно, то есть без применения паяльника. Зачастую фен используется для предварительного нагрева металлических отводов перед пайкой паяльником.
