Как сделать паяльный фен своими руками: из паяльника, фена для волос и других материалов

О температуре нагревателя и выборе материала для его корпуса

Рабочая температура нихромовой спирали не должна превышать 1000°С. Температуру раскалённой спирали можно приблизительно определить по её цвету. В таблице указана температура в градусах Цельсия.

Металл	Температура °С
Алюминий	660
Дюраль	650
Латунь	1000
Медь	1080
Никель	1450
Нихром	1550
Сталь	1300

В этой таблице приведены значения температуры плавления некоторых металлов.

Как видите, для изготовления корпуса нагревателя лучше всего подойдут медь, латунь или сталь. Но, медь и латунь быстро окисляются при высоких температурах. Поэтому лучше выбрать сталь или никелированную сталь.

Если у вас в распоряжении имеются неисправные литий-ионные аккумуляторы, то вы можете изготовить трубку из корпуса одной из банок. Корпуса банок любых литий-ионных аккумуляторов и литий-ионных батареек изготовлены из нержавеющей стали.

На картинке разобранная батарея от ноутбука. Диаметр корпуса банки 16мм, длина – 65мм. О том, как разобрать ноутубучную батарею рассказано и показано здесь>>>

А на этой фотографии представлен разобранный аккумулятор «EN-EL1» от фотокамер Nikon. Диаметр банки 14мм, длина – 48мм.

Внимание!

Содержимое банок литий-ионных аккумуляторов и литий-ионных батареек крайне токсично! Поэтому, разборку банок нужно производить на открытом воздухе, а извлечённые продукты закупорить в надёжную тару и сдать в пункт утилизации батареек. Такие пункты обычно имеются в крупных супермаркетах и специализированных магазинах.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

спираль нихрома;
керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Как сконструировать самодельный термофен?

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром. Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора. На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха. Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника. Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика. В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно. Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора. Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.

Это интересно: Паяльный жир активный и нейтральный — состав, для чего нужен, применение, как пользоваться

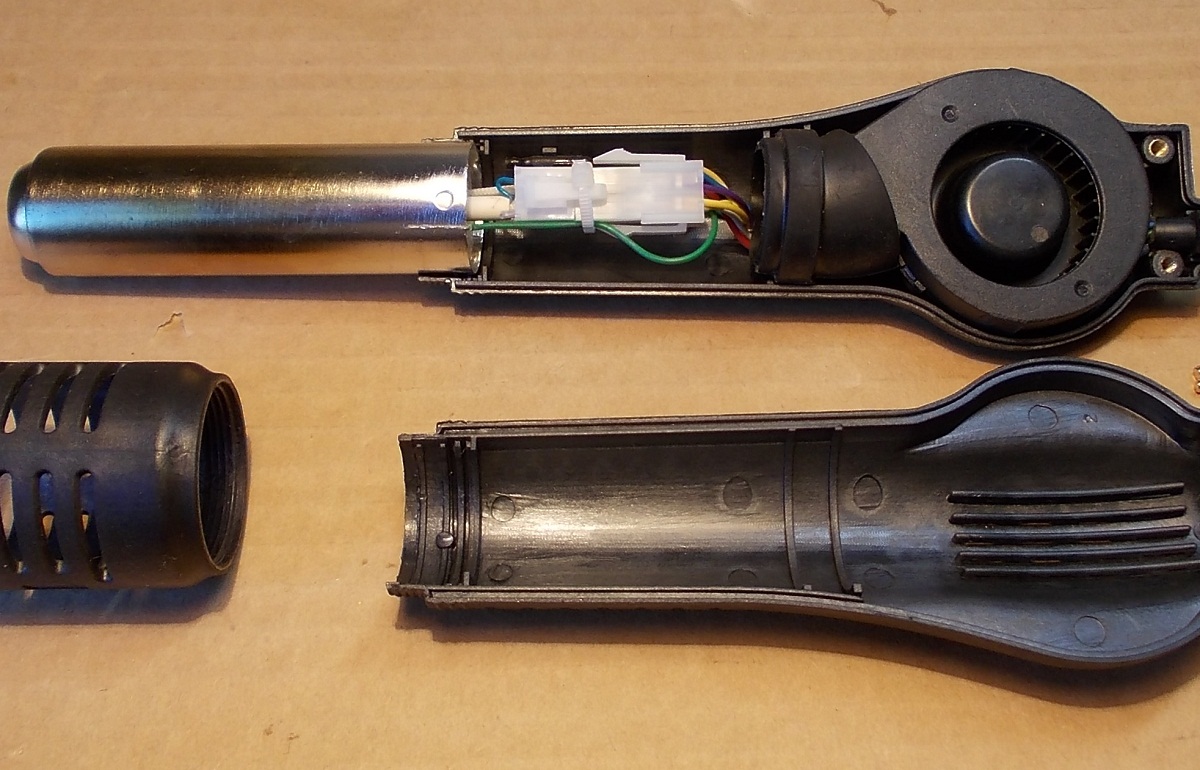

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

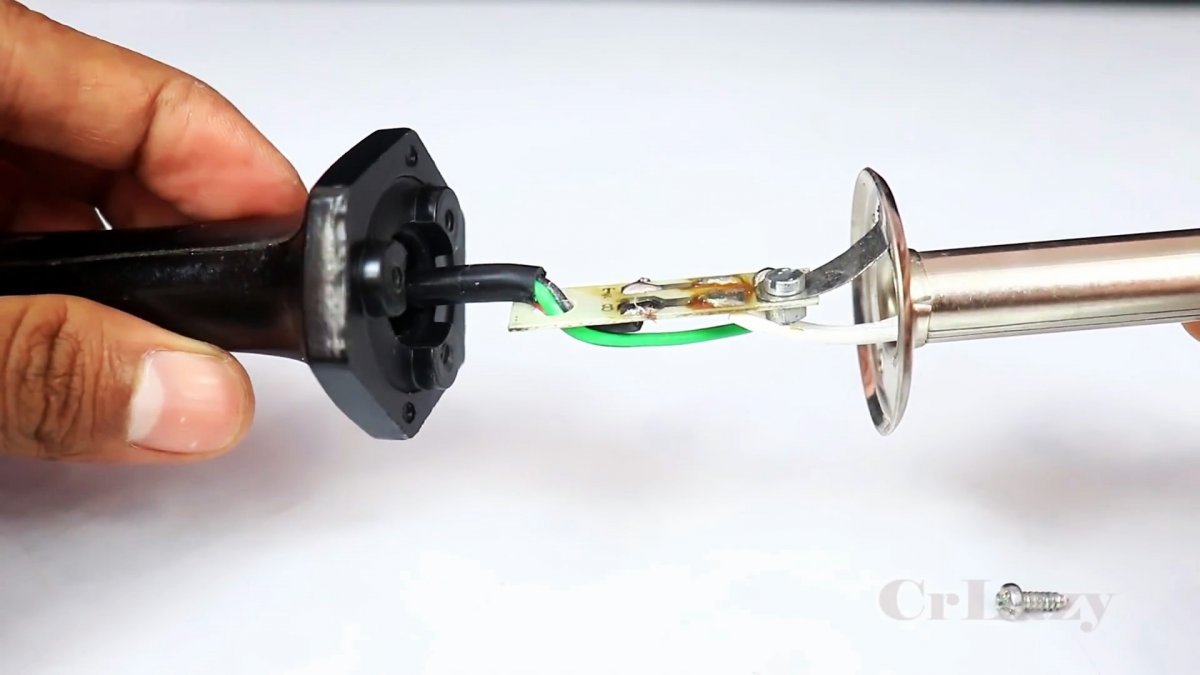

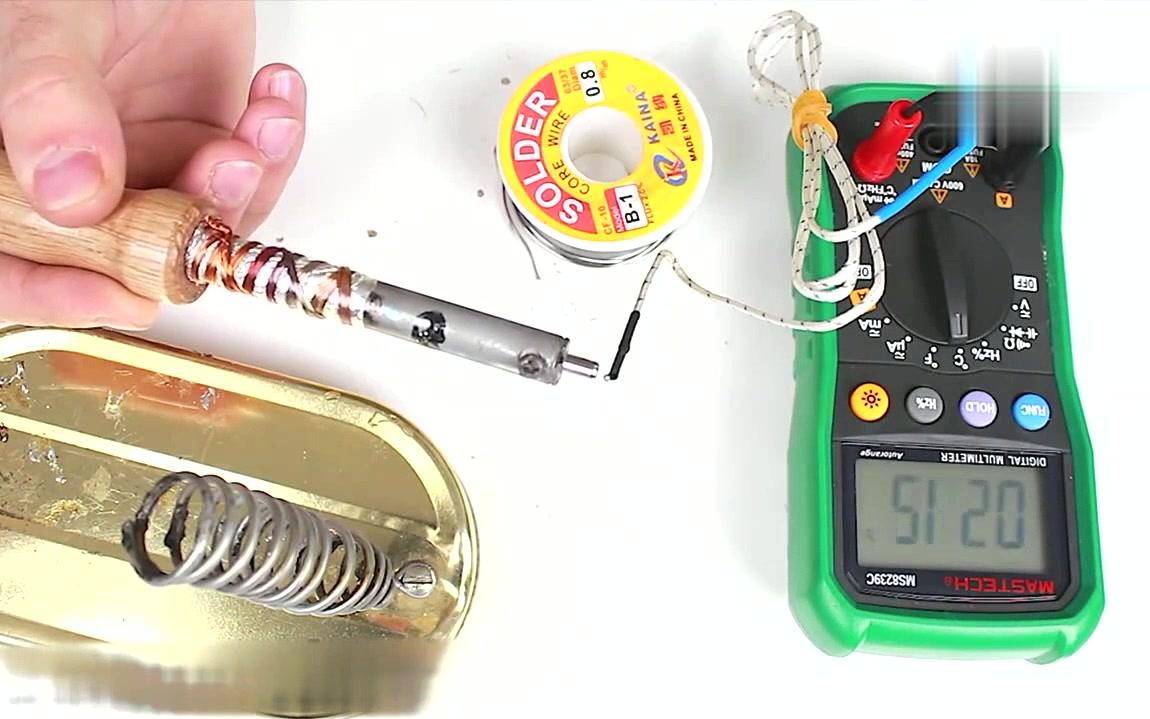

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как сделать самодельную паяльную станцию с феном своими руками

Термовоздушная паяльная станция своими руками подходит для демонтажа элементов. Схема изготовления устройства выглядит так:

Для нагнетания воздуха в термофен берут вентилятор от компьютера на 40 мм. Из нихромовой проволоки диаметром 0,8 мм делают нагревательную спираль путем наматывания на металлическую трубку. Центральный провод при этом продевают внутрь, сначала раздвигая витки, а потом сдвигая их обратно.
Корпус нагревателя изготавливают из оболочки резистора на 10 Вт. Один из закатанных краев спиливают напильником, после чего извлекают внутреннюю часть элемента.
Для создания воздуховода можно использовать обычную консервную банку. Ее обрезают в верхней части, раскраивают по шву и расправляют, чтобы получить ровный прямоугольник из жести. В соответствии с чертежом на тонкий металл наносят разметку, проделывают отверстия для силового кабеля и креплений ручки. Жесть сгибают по пунктирным линиям, получившийся корпус дополнительно обрабатывают герметиком или пропаивают.
Винтами на воздуховоде закрепляют ручку. В качестве нее используют пластиковый корпус от большого шприца. Для нагревателя изготавливают сопла, отвечающие за геометрию воздушного потока. Их вставляют в металлическую трубку, а потом прижимают свернутым листком стеклоткани или слюды.
В корпус нагревателя вставляют спираль. На трубку наматывают несколько слоев стеклоткани для обеспечения термоизоляции. Нагреватель вставляют в воздуховод так, чтобы свободные концы спирали попали в отверстия клеммника. Деталь надежно фиксируют винтом. Концы спирали также закрепляют в гнездах, кабели от нагревателя и вентилятора продевают сквозь ручку фена. Оставшееся отверстие заглушают кусочком поролона, чтобы обеспечить герметичность.

На последнем этапе остается установить вентилятор в воздуховод и как следует закрепить. Паяльный фен вставляют в держатель и подключают вентилятор и нагревательный элемент к источнику питания. Регулировку температуры можно проводить при помощи термопары электронного термометра. Также допустимо ориентироваться по цвету свечения спирали внутри устройства.

Несмотря на простую конструкцию, паяльная станция с феном способна выдавать поток с температурой около 500 °С

Печатные платы

После того, как нашёл корпус, под этот корпус начал переделать печатные платы, которые были на сайте «Паяльник». В частности, на плате контроллера (Main) убрал выпрямитель из диодов и диодную сборку, так как в них не было необходимости в моем случае, ну и подогнал размер платы под мой корпус.

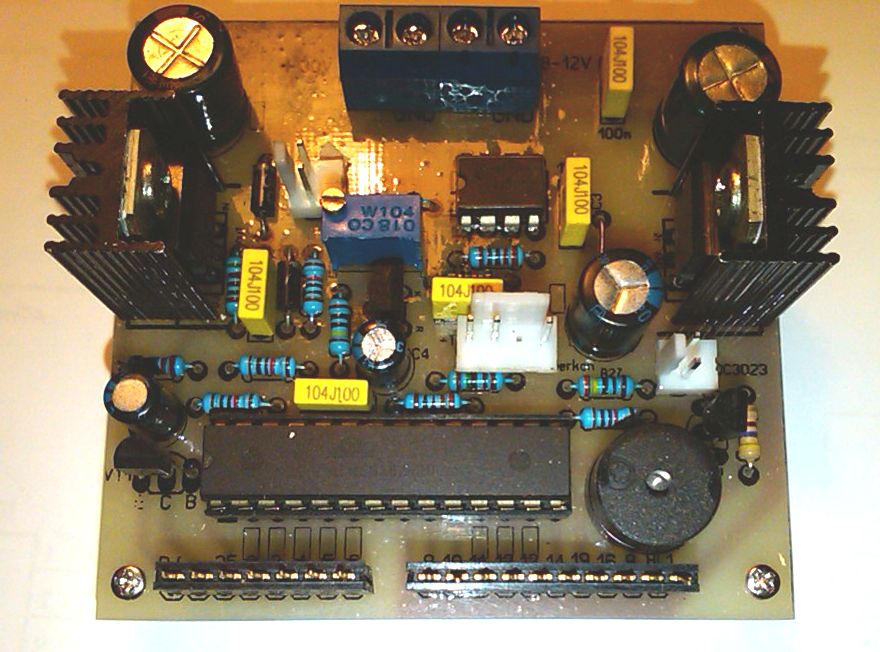

Основная плата. Вид со стороны деталей.

Основная плата. Обратная сторона

Плату индикаторов и управления (кнопки и регулятор), тоже полностью переделал под свой корпус.

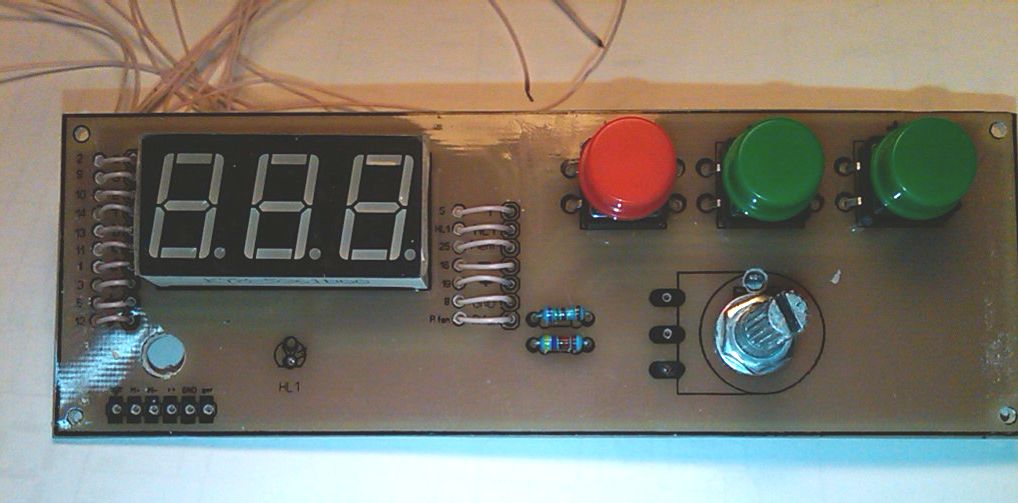

Плата индикаторов.

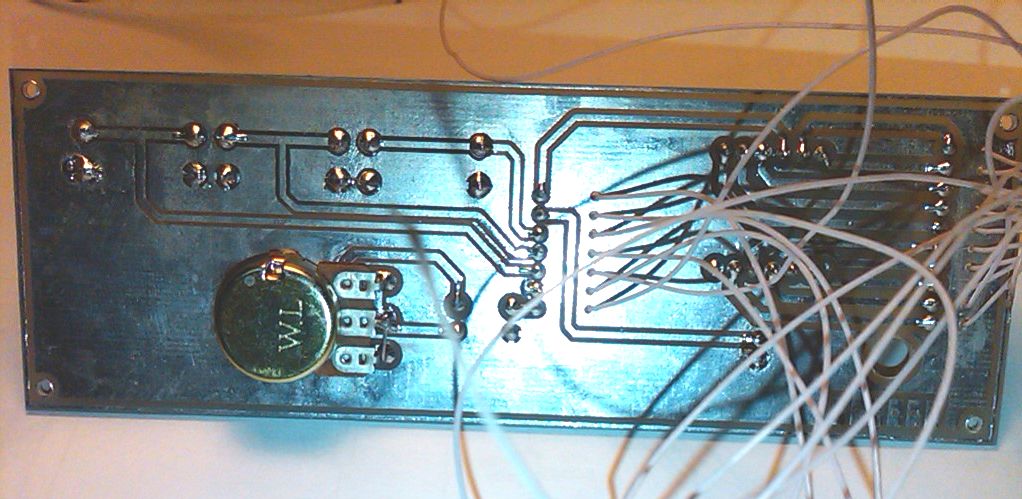

Плата индикаторов, обратная сторона.

Все стабилизаторы (317 и 7805) на основной плате установлены на небольшие радиаторы. Так же на радиатор установлен и симистор ВТ139, который управляет нагревателем фена. Радиатор на нём немного больше и сам он размещён на отдельной плате.

Плата управления нагревателем термофена

Блок питания, как я уже говорил, в моём варианте импульсный. Ну мне так было проще.
Собран он на отдельной печатной плате:

Плата БП. Вид со стороны деталей.

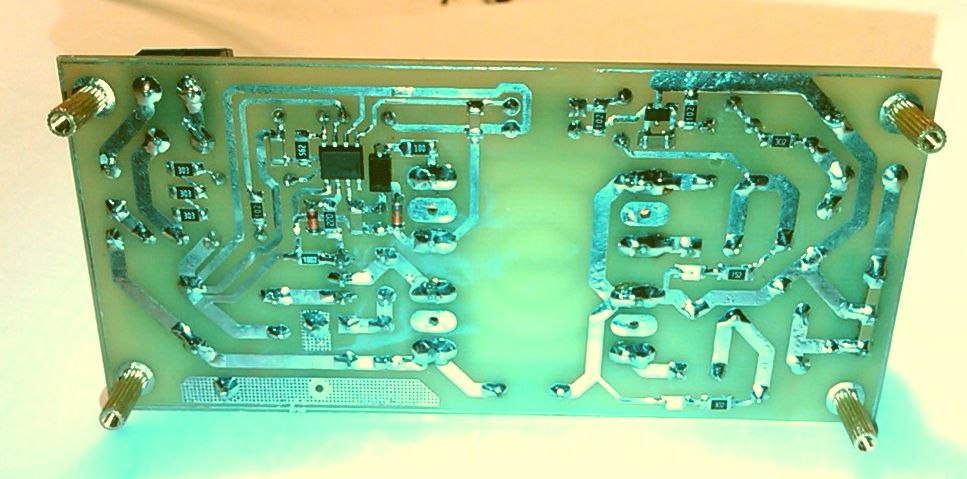

Плата БП. Обратная сторона.

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Схема электрическая фена ИНТЕРСКОЛ на плате DB230V

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Можно ли пользоваться строительным феном

Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.

По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.

Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.

С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.

Последовательность действий на примере смд-компонента

Температурный режим на паяльном фене устанавливают в пределах 345-350 градусов при помощи регулятора. Потом наносят флюс на подлежащую замене деталь, и приступают к медленному «прогреву».

Напор воздуха в процессе не должен быть чересчур сильным, в противном случае есть риск сдуть рядом стоящие элементы. Виновника поломки продолжают греть до начала плавления припоя, что сразу будет заметно.

На прогрев может уйти минуты три, и это нормально, спешка не нужна. При продолжительном «упорстве» припоя нужно добавить градусов 5.

После разжижения припоя осторожно демонтируют смд деталь

В процессе важно не ушатать компонентов-соседей, так как они наверняка потеряли устойчивость из-за расплавления удерживающего их припоя

По завершению операции медной оплеткой нужно выполнить зачистку «пятачков» (контактных площадок), потом обеспечить мелкие бугорки на тех же местах паяльной пастой или припоем.

Исправный smd укладывают на старое место при минимальном количестве флюса. Греют деталь паяльным феном до кондиции, когда припой ярко заблестит, растекаясь по каждому из контактов.

Начинаем конструировать термофен: пошаговая инструкция

Сразу оговоримся, что главное в нашей задаче – экономия денег. Поэтому, список деталей, которые необходимо именно купить, мы по возможности уменьшаем до нулю. Вначале разберемся с характеристиками будущей станции.

Температура

Профессиональные устройства могут обеспечить воздушный поток в целых 800 градусов. Нам такая цифра не нужна, так как в будущем мы не собираемся расплавлять серебро или алюминий.

Даже если нам придется работать с наиболее тугоплавким припоем, которым часто паяются микросхему, то самодельному фену будет вполне достаточно рабочей температуры в 600 градусов.

Мощность

Если в планах работа с «мелочевкой» (уборка с платы сгоревших микросхем с их дальнейшей заменой, пайка SMD-светодиодов и т.д.), то по мощности нам хватит устройства на 80 Вт.

Для пайки более крупных деталей (к примеру, процессора на видеокарте, южного или северного моста на материнской плате), подойдет паяльная станция с мощностью в 100-130 Вт.

Важно! От мощности будет зависеть подбор главного элемента устройства – нихромовой спирали. Взять ее можно от старой электрической плиты или электрошашлычницы, советского утюга

Толщина спирали

Оптимальная – 0,5 мм. Такое сечение проволоки будет прочно держать форму. Если диаметр будет больше – потребуется и побольше мощности. Для варианта в полмиллиметра будет достаточно источника питания на 4 А.

Напряжение и сопротивление

Оптимальное напряжение для нашего устройства – 25-36 В. Меньше – будет недостаточно мощности, больше – риск опасных последствий. Если БП будет «выдавать» 25 В, то спираль должна иметь сопротивление в 7 Ом.

Безопасность при эксплуатации фена

Чтобы обезопасить себя от травматизации, необходимо знать, .

Совместное использование прибора и газового оборудования недопустимо. В частности в кухонных помещениях, где отмечается присутствие открытого воздуха и гибких шлангов. Неправильная эксплуатация и искрение может спровоцировать взрыв газа.
Запрещено использование строительного фена для работы с лакокрасочными материалами в невентилируемом помещении. При нагреве происходит разлет вредных компонентов, которые опасны для здоровья.
При снятии краски, необходимо предварительно узнать какое она имеет происхождение, так как есть вероятность содержания в ней токсичного свинца.
Используя строительный фен для любых задач необходимо заблаговременно предусмотреть наличие средств пожаротушения.
Выполнение рабочего процесса должно осуществляться в перчатках и в одежде с длинными рукавами, чтобы уберечься от возможных ожогов.
При снятии краски с окон следует использовать особую насадку, которая защищает стекло. Но самодельное устройство естественно ее не предусматривает. Поэтому лучше приобрести ее или снять краску без использования строительного фена. Поскольку при работе высока вероятность разрушения стекла и разлета осколков.
Работая с подобным оборудование необходимо позаботиться, чтобы поблизости отсутствовали дети и животные.

Сперва проверку строительного фена осуществляют с безопасного расстояния. Если аппарат функционирует исправно: происходит разогрев спирали до красного состояния, присутствует нагнетание воздуха, то это свидетельствует о возможности эксплуатации устройства. Для пробы его на деле используйте что-то менее значимое по ценности.

Изготовить строительный фен своими руками в домашних условиях довольно-таки не просто, поскольку требуются определенные навыки и знания конструирования электроприборов. Если не учитывать перечень необходимых требований, то поломка техники совершенно не исключается. Чтобы этого не произошло можно просмотреть представленные ниже видео-уроки по созданию устройств данного типа.

Начинаем конструировать термофен: пошаговая инструкция

Температура

Мощность

Толщина спирали

Напряжение и сопротивление

Схема электропитания паяльного фена

В отличие от предыдущего, этот фен питается от одного источника питания, что упрощает эксплуатацию фена. Однако нужно признать, что такая организация питания несколько снижает функциональность изделия и значительно усложняет конструкцию.

Основой схемы служит параметрический стабилизатор напряжения, собранный на элементах: VT1, D5, D6, D7 и R1. Он обеспечивает стабилизацию напряжения питания вентилятора фена, в то время как напряжение основного источника питания может меняться для регулировки температуры воздушного потока.

Для изменения скорости воздушного потока используется переключатель SA1, имеющий два положения 8 и 12 Вольт.

От превышения предельно-допустимого напряжения вентилятор защищают предохранитель FU1 и защитный диод D8 (Suppressor). Если по какой-то причине напряжение питания вентилятора достигнет 13-14 Вольт, супрессор откроется, а предохранитель перегорит и разорвёт цепь питания вентилятора.

Предвосхищая вопросы по поводу использования параметрического стабилизатора, вместо линейного или импульсного, сразу внесу ясность. Если использовать для питания фена переменный ток, то пиковое напряжение источника питания может превысить предельно-допустимое напряжение для большинства недорогих микросхем. Например, при напряжении переменного тока 30 Вольт, пиковое составит:

30 * √2 ≈ 42(Вольт)

Это чертёж Печатной Платы (далее ПП), которую можно изготовить одним из этих методов: «Метод ЛУТ наоборот», «Метод высококачественного термопереноса».

Замечу, что ПП была разработана под давно забытую технологию изготовления плат на основе пустотелых заклёпок – пистонов. Поэтому, все дорожки имеют вид прямых линий.

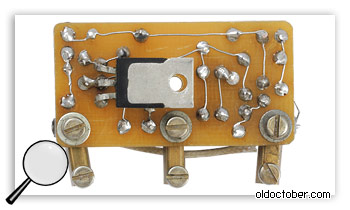

А это плата питания вентилятора фена в собранном виде.

Так как транзистор стабилизатора может рассеивать мощность до 24 Ватт, он установлен на радиатор. Радиатор может быть изготовлен из листового алюминиевого сплава, например, из алюминиевой консервной банки. Общая толщина набора пластин радиатора должна быть не меньше 1,5мм. Между транзистором и отдельными пластинами нужно нанести слой теплопроводной пасты.

Для подключения выводов спиралей нагревателя были использованы латунные вкладыши электротехнических клеммников.

Критерии выбора

При наличии денежных средств прибор для паяния можно приобрести в специальной торговой точке, благо предлагаемый ассортимент поразит наличием разнообразных моделей с различным набором возможностей. Такое оборудование производится многими известными фирмами, которым и следует отдать предпочтение.

Прежде чем купить фен, необходимо определить требования к нему, надобные для использования, и ориентироваться на них при оценке модификаций, имеющихся в продаже:

В первую очередь — это рабочий температурный диапазон, который сможет выдать аппарат. Это основная характеристика нагревательного элемента, определяющая круг материалов, с которым фен сможет работать.
Если термостойкость оболочки фена не соответствует заявленной температуре, это приведёт к его разрушению и выходу прибора из строя. Значит, материалы, из которых изготовлен аппарат, необходимо выбирать особенно тщательно.
Качественно изготовленное устройство для пайки должно гарантировать равномерный обдув, который поступает на обрабатываемую поверхность

Поэтому качество устройства подачи воздуха и количество оборотов, им выдаваемое, также важно.
Термофен должен иметь надёжную изоляцию, отвечающую требованиям безопасности.
Необходимо наличие теплового электрического реле, которое позволит варьировать температуру выдуваемого воздуха. Это даст возможность осуществлять пайку широкого спектра материалов.
В комплектации готового изделия должна быть насадка, или несколько штук, для обработки поверхностей различной толщины и рельефа.
Ну и о мощности прибора тоже забывать не следует.

Все эти требования обязаны быть нацеленными на долгую, безопасную, качественную эксплуатацию фена.
