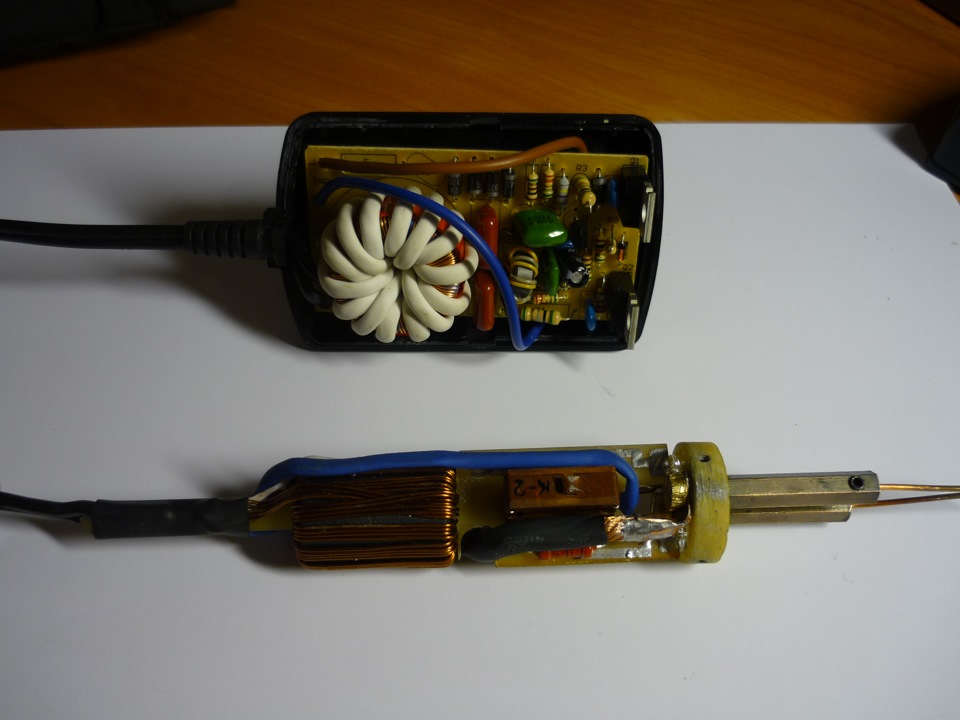

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Источник питания

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника. Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

• Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
• Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
• Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Вам это будет интересно Расцветка шин по фазам

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека

• Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
• Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
• Напильник. Он используется для спиливания наконечника паяльника при необходимости.
• Отвертки. Лучше купить сразу целый набор с различными насадками.

Рейтинг лучших паяльников для полипропиленовых труб

На первом месте среди паяльников для полипропиленовых труб – многофункциональный газовый аппарат Dremel Versatip 2000-6. Работает на бутане и имеет среднюю стоимость 2700 рублей

Модель Dremel

На втором месте – устройство для сварки Gerat Weld 75-110 69110. Его рабочая мощность – 1600 Ватт. При этом в комплект входит расширенный набор насадок, а сам он содержит встроенный термостат. Цена – 4700 рублей

К сравнительно дешевым аппаратам относят паяльник BRIMA TG-171 0010291, у которого мощность не превышает 750 Вт. При пользовании им удается получить надежное и прочное сочленение. При стандартной комплектации его цена – около 4000 рублей. Следующие 7 мест поделили:

1. Паяльное приспособление Prorab 6405-к.
2. Изделие СПЕЦ ПТП-1000.
3. Паяльник Elitech 800.
4. Модель Wester DWM 1500.
5. Образец от производителя Elitech СПТ 1000.
6. Паяльник ЭНКОР АСП-1500/20-63.
7. Модель Candan cm-03.

При выборе паяльного приспособления ориентируйтесь на официальные и неофициальные рейтинги, приводимые в интернете.

Завершающий этап работы

Схема сборки паяльника.

Концы нагревательного элемента соединяются с телом аккумуляторов. Контакты изолируются при помощи изоляционной ленты. Аккумуляторы помещаются в рукоятку-трубку.

Аппарат полностью готов. Можно попробовать его включить и проверить качество работы. Если паяльник нормально работает, можно переходить к следующему этапу. Если нет, стоит разобраться, в чем причина неполадок.

При работе портативным паяльником следует всегда держать поблизости баллончик со сжатым воздухом. Он может понадобиться, если возникает необходимость удалить пыль с поверхности микросхемы перед началом пайки.

Портативный паяльник на аккумуляторах готов. Остается сделать удобную подставку специально для данного инструмента. Для изготовления никаких необычных материалов не понадобится, необходимо найти:

• штапики;
• саморезы;
• жестяную коробку;
• куски фанеры;
• гвозди;
• скобу.

Поверхность стола закрыть газетой. Из фанеры сделать 3 планки. Одна должна быть широкой – ее нужно будет использовать как основание для подставки. 2 узкие планки (ширина должна быть одинаковая) послужат креплениями для короба. На узкой планке вырезаются круглые отверстия для мелких деталей. Далее подставку изготавливают по следующей схеме.

1. Жестяную коробку закрепляют на узких планках, используя саморезы, затем – на широкой планке из фанеры.
2. W-образную скобу закрепляют напротив отверстий в узкой планке, она будет держателем для жала паяльника.
3. Под скобой устанавливаются штапики.
4. В крышку кладут губку из целлюлозы, с ее помощью можно будет чистить острие паяльника.

Последовательность проведения работ

Дальнейшие работы по изготовлению инструмента проводятся по следующему плану:

Схемы регуляторов температуры жала паяльника.

1. Изготовление жала паяльника.
2. Подготовка электроизолирующей массы.
3. Подготовки основы.
4. Проведение сборки.
5. Изготовление подставки.

Жало паяльника изготавливается из куска медной проволоки, один конец которого нужно заточить под рабочий угол. Затачивание нужно проводить на газетном листе, постеленном на поверхность стола. В качестве основного инструмента на этом этапе подойдет канцелярский нож. Лучше использовать такой инструмент, лезвия которого можно заменять, также для работы понадобится небольшой напильник.

Затачивать конец проволоки нужно до тех пор, пока он не станет напоминать кончик отвертки (угол скоса – 45°).

Толщина рабочей поверхности для небольшого жала не должна превышать 3 мм. Для среднего жала этот показатель может быть увеличен до 4-5 мм. Для игольчатого жала, острие которого заточено под иглу, толщина рабочей поверхности не важна. Если паяльник изготавливается для конкретного вида работы, то толщина жала не столь важна, но форма должна быть фигурной.

После затачивания на поверхность наносится слой припоя. Если этого не сделать, то непокрытая часть при работе будет обгорать. Но если обгорание нерабочей части на качество инструмента никак не повлияет, то тот же процесс в рабочей части уже критичен. В этом случае острие заново покрывается припоем.

Готовое жало в данном приборе выполняет роль нагревательного элемента.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Последовательность работ при ремонте

Для устранения обрыва в проводах или вилке сначала с помощью мультметра (тестера) выявляется точное место нахождения повреждения. И лишь после этого выбирается один из возможных способов ремонта паяльника.

Так, при обнаружении обрыва в подводящем проводе или вилке, эти части проще всего целиком заменить исправным изделием. Для этого удобнее просто нарастить неповреждённую часть, припаяв к ней новый сетевой шнур.

При наращивании подводящего провода особое внимание уделяется изоляции отдельных жил. Надёжнее всего защитить каждую из них поливинилхлоридной трубкой (кембриком)

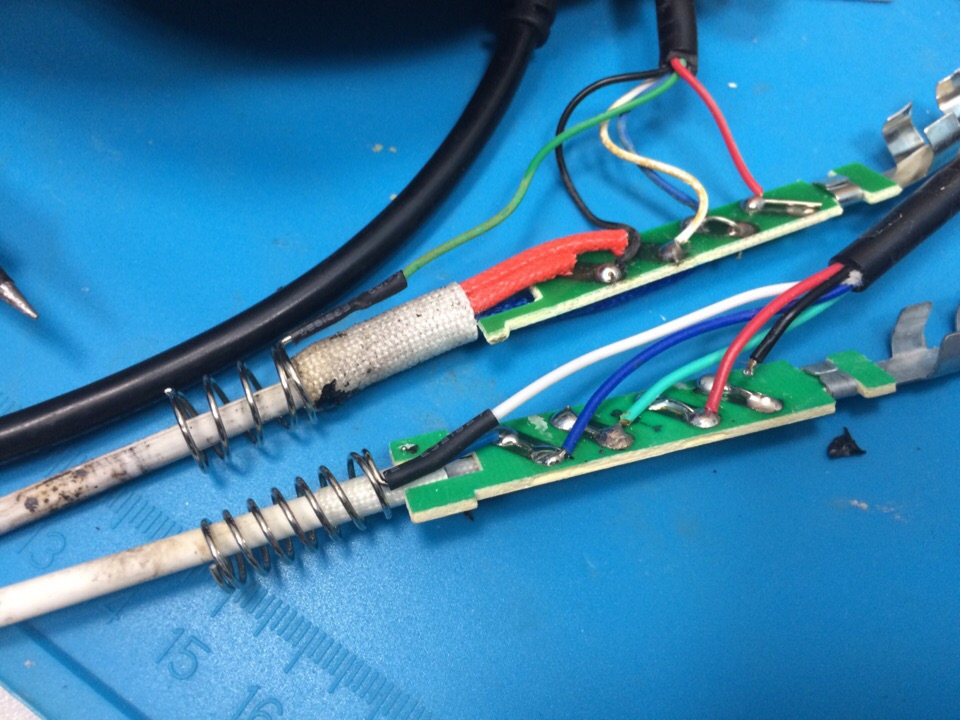

В случае, когда сгорела обмотка паяльника – придётся вскрыть защитный кожух (крышку) и полностью разобрать нагревательный элемент, отсоединив его от питающих проводов.

При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого, а между рядами намотки укладывалась слюдяная прокладка.

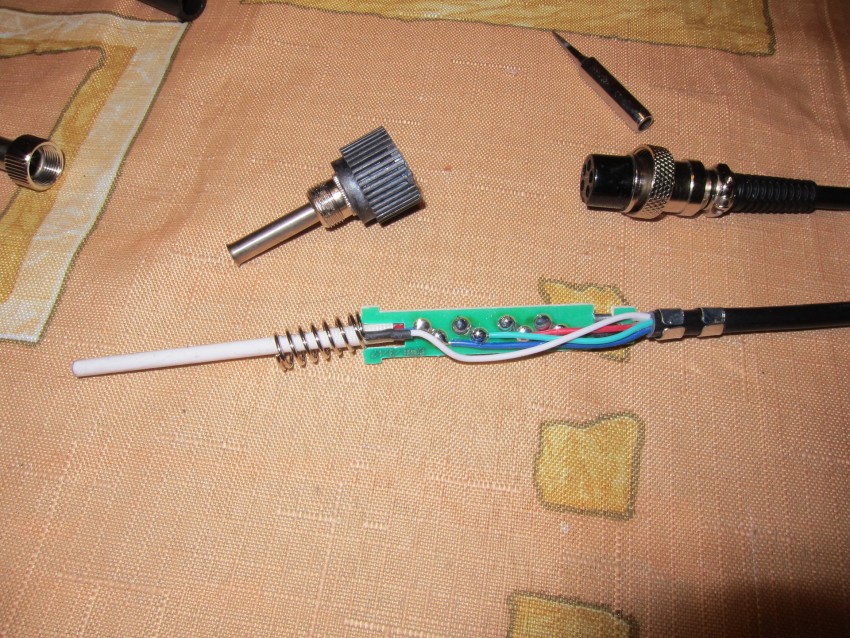

По окончании намоточных работ к концам нихромовой проволоки припаиваются, а затем обжимаются подводящие провода, после чего защитный кожух возвращается на прежнее место. На этом ремонт может считаться законченным.

Работа с микросхемами разных типов

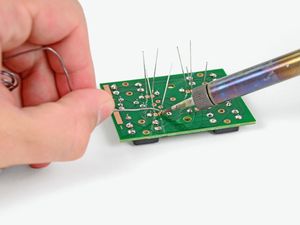

Для выпаивания радиоэлектронных компонентов с печатных плат необходимо, кроме паяльника, иметь флюс и припой. Нелишним будет и наличие жидкости, способной растворять флюсы, чтобы использовать её для отмывки плат после работы. Кроме того, необходимо подготовить несколько дополнительных инструментов:

• Пинцеты с антистатическим покрытием — для съёма деталей планарного типа с платы. Покрытие обеспечивает защиту от выхода микросхемы из строя вследствие прохождения сквозь неё статических токов.
• Оплётка — косичка из тонкой медной проволоки, позволяющая легко убирать припой с посадочных мест.
• Отсос для припоя — пригодится для очистки отверстий под ножки детали от затёкшего металла.
• Микроскоп или лупа — для осмотра посадочного места на предмет выдранных или повреждённых жалом (перебитых) дорожек печатных плат.

Стоит отметить, что микросхемы планарного типа, имеющие ножки по всему своему периметру, выпаиваются из платы с помощью паяльника очень непросто. Для таких деталей — например, звуковых или сетевых контроллеров материнских плат компьютеров, тактовых генераторов или мультиконтроллеров питания лучше применять паяльный фен.

Пайка сквозных микросхем

Здесь всё довольно просто — смазываем флюсом выглядывающие с другой стороны платы ножки детали, разогреваем паяльник, набираем жалом немного припоя и начинаем водить жалом по ним. Сначала по одной стороне, потом по другой. Можно для удаления фиксирующего припоя пользоваться оплёткой или отсосом. Когда микросхема выпаяна, следует осмотреть отверстия под её контакты с помощью лупы или микроскопа на предмет вылетевших гильз, затёкшего внутрь припоя или повреждённого текстолита.

После этого, если обнаружены отверстия, залитые припоем, следует очистить их отсосом

Для этого иногда используют иглу от шприца с зашлифованным остриём, но такой метод нужно применять с осторожностью — можно повредить дорожки и межслойную структуру платы

За очисткой отверстий следует установка детали обратно — той же, если диагностика показала её работоспособность, или аналога в случае её неисправности. Сделать это намного легче — нужно, соблюдая обозначенное на плате положение ключа (в основном это стрелка в углу или точное изображение детали с обозначенной выемкой) вставить ножки в отверстия и запаять. Для этого паяльник лудится, набирает на жало припой, дотрагивается им до каждой ножки. Силы диффузии и взаимного притяжения молекул расплавленного металла позволяют припою растечься равномерно почти самостоятельно. Если после остывания заметны микротрещины или «канавки», нанесение припоя придётся повторить.

Планарные микросхемы с двумя рядами ножек

Такие детали ещё можно выпаивать паяльником, особенно если выводов с каждой стороны три — четыре. Для этого следует подготовить все упомянутые инструменты и выполнить работу таким образом:

• Нанести флюс на ножки микросхемы.
• Разогреть паяльник, зачерпнуть им припой и прогреть ножки с одной стороны детали до смешивания металла.
• Пинцетом поддеть и приподнять один край микросхемы.
• Повторить операции с другим краем.

Запаивать назад нужно будет после снятия лишнего припоя с посадочных контактных мест на плате и выравнивания их. Для посадки достаточно припаять точно одну ножку, а потом провести паяльником с обеих сторон.

Советы и нюансы работы

Есть несколько нюансов, которые могут упростить работу по сборке и эксплуатации самодельного паяльника.

В качестве резистора можно использовать детали типа ПЭ или ПЭВ. Эти резисторы способны гасить режимы сопротивления, а без них обойтись в процессе дальнейшей эксплуатации паяльника не получится. Допускается использование резистора серии МЛТ-05. Он характеризуется сопротивлением около 5-10 Ом, которое может подойти для микропаяльника, сделанного своими руками.

Обращать внимание надо и на другие нюансы:

1. Краску с резистора нужно удалять. Для этого можно использовать медицинский скальпель или наждачную бумагу мелкой фракции.
2. Очищать нужно и ножки резистора (в большинстве случаев потребуется очистка только одной ноги, поскольку вторая будет использоваться в качестве токоведущей детали паяльника).
3. Отверстие, в которое будет вставляться жало, должно быть большего диаметра, чем жало. Это нужно для того, чтобы жало не соприкасалось с чашечкой и устройство не перегревалось.

В каких случаях лучше использовать холдеры для батареек и АКБ

Все, о чем вы прочитали выше, – не совсем корректная операция. Точнее, совсем некорректная. Ни гальванические элементы, ни аккумуляторы, за исключением моделей с контактными лепестками, не предназначены для пайки. Поэтому везде, где это возможно, стоит использовать специальные кассеты (на гондурасском холдеры) или колодки. Кроме того, гальванические элементы (одноразовые батарейки) придется регулярно менять, а это значит, снова выпаивать, лудить и припаивать.

Варианты кассет для батареек и аккумуляторов

Единственное, пайка оправдывается, если места впритык, кассета не той формы или не лезет в батарейный отсек. Или этой кассеты вообще нет, а искать лениво либо некогда. Еще вариант – замена отработавших свое аккумуляторов, имеющих лепестки для пайки, на аналогичные, но без лепестков. Наглядный пример – батарея для ноутбука, гироскутера или электроинструмента.

Вот и все о том, как припаять провода к батарейке или аккумулятору безопасно и для элементов питания, и для своего здоровья. Будем надеяться, информация кому-нибудь пригодится. Но имейте в виду, что все эти операции вы осуществляете на свой страх и риск.

Спасибо, помогло!2Не помогло

Сейчас читают:

Можно ли зарядить смартфон без зарядного устройства или без шнура

Как заменить клеммы на проводах к аккумулятору

Как сделать контактную сварку для аккумуляторов 18650 своими руками

Можно ли самому поменять батарейку в газовом счетчике

Как подзарядить с телефона на телефон через провод и по воздуху

Деталировка

За основу конструкции паяльника был взят обычный стальной винт М3. В нём было просверлено два отверстия: одно для жала, а другое для шарика фиксирующего это самое жало. Диаметр второго отверстия чуть меньше диаметра шарика и в нём сделана зенковка. Также, небольшая зенковка сделана в гайке для того, чтобы она могла прижать шарик. Алюминиевая трубка позаимствована у мощного резистора. Жало изготовлено из медного обмоточного провода.

Со стороны торцевой части, нагреватель изолирован шайбами из стеклолакоткани.

Шайбы вырублены из стеклолакоткани с помощью пробойников, изготовленных из секций поломанной телескопической антенны.

На этом чертеже изображены: кронштейн крепления нагревательного элемента и тепловой экран, защищающий ручку паяльника от перегрева. Кронштейн выгнут с помощью круглогубцев из неотпущенной пружинной стали диаметром 0,8мм.

Тепловой экран вырезан из стеклотекстолита толщиной 2мм с помощью

Вместе с кронштейном к тепловому экрану приклёпан лепесток, в котором зажат провод заземления. Для заземления и питания я использовал провод во фторопластовой изоляции марки МГТФ.

Ручка паяльника изготовлена из ручки от пришедшей в негодность кисточки. Она отшлифована наждачной бумагой и покрыта лаком.

Для фиксации кабеля в ручке паяльника использован вот такой самодельный узел. Сначала в пустотелой заклёпке была нарезана резьба, а потом заклёпка вклеена в деревянную ручку. В заклёпку вкручен стопорный винт М4, который и фиксирует кабель.

Из пустотелых заклёпок меньшего диаметра изготовлены резьбовые втулки для крепления теплового экрана. В этих втулках нарезана резьбу М1,6 и они тоже вклеены в отверстия ручки.

И наконец, в заднюю часть ручки вклеена пружина, которая была изъята из шариковой ручки. Эта пружина защищает кабель паяльника от излома.

Провода заземления и питания продеты в эластичный кембрик. Кабель увенчала известная многим радиолюбителям приборная вилка «ВД-1». В основное отверстие вилки, преднезначенное для кабеля, запрессовано гнездо заземления, а кабель питания выведен в отверстие, просверленное дополнительно.

Как видите, размеры паяльника мало чем отличаются от размеров обычной авторучки.

В паяльнике используется самодельный нагревательный элемент длиной 6,5мм и мощностью около 7 Ватт. Питается паяльник от регулируемого блока питания, напряжением 0…18 Вольт. Температура жала может достигать 280°С

Применение портативных паяльников

Для работы могут понадобиться паяльники разных видов. С помощью одной модели можно припаять провода, восстановить сетевой разъем. Совершенно другой инструмент используется для работы с радиатором.

Портативный паяльник на батарейках может выполнять все виды работ. Особенно эффективно он работает с небольшими и совсем маленькими деталями (электронные часы, микросхемы). Самодельный инструмент используют для сборки зарядных устройств телефонов, а также в радиоэлектронике.

Электросхема паяльника.

Сделать его можно при желании своими руками. Главным его достоинством при правильном выполнении всех рекомендаций станет меньшая стоимость, но лучшее качество, чем у средних моделей из розничных сетей.

Одним из немногих недостатков самодельного устройства является внешний вид: вполне понятно, что он будет проигрывать по этому параметру покупным устройствам. Но в целом этот недостаток не является особо важным. Портативные устройства применяются в следующих случаях:

• в маленьких мастерских, где нет возможности поставить стационарную модель;
• в «полевых» условиях;
• для работы с чувствительными компонентами устройства.

Портативные паяльники используются в различных областях, даже далеких от электроники: их активно применяют в работе мастера ювелирного дела, часовщики и даже дантисты. Для питания таких паяльников чаще всего используются кадмиевые аккумуляторы. Заряда этих батарей вполне хватает на 300 и больше паек.

Безопасность

При работе с самодельным паяльником необходимо соблюдать меры безопасности:

• во время работы нужно постоянно следить за тем, чтобы жало не соприкасалось с электрическими проводами, что может стать причиной повреждения изоляции кабеля и его переплавки, это приведет к короткому замыканию;
• необходимо периодически осматривать проводку и само устройство на предмет повреждений, это позволит предупредить удары током;
• кроме электропаяльника, нужно изготовить и устойчивую подставку для него, чтобы он не скатился с рабочей поверхности и не задел другие предметы или человека;
• работать нужно в хорошо проветриваемом помещении, поскольку канифоль и припой могут выделять токсические испарения.

https://youtube.com/watch?v=KE8TxKf4PPE

Паяльник всегда нужно держать за ручку (не за кабель).

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

Originally posted 2018-04-18 12:17:08.

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

https://youtube.com/watch?v=5p3VfiKI9Hs

Как правильно паять

В первую очередь, поверхности для пайки надо подготовить:

• удалить видимые загрязнения, отмыв место будущего контакта органическими растворителями;
• если грязь и коррозию смыть не удастся, их придется счистить мелкой наждачной шкуркой;
• место пайки надо обезжирить спиртом.

Далее поверхности надо предварительно облудить. Для этого на всю спаиваемую поверхность надо обильно нанести слой флюса. Жидкий или мягкий флюс наносится кисточкой или выдавливается из тюбика. Твердый флюс (канифоль и т.п.) надо расплавить паяльником, перенести каплю расплава на место пайки и покрыть всю площадь пятна. Жалеть флюс не надо – излишки потом легко удалить растворителем, а недостаток не позволит качественно облудить проводник.

Правильно облуженные соединительные шинки.

Далее на жало паяльника надо набрать каплю припоя, перенести ее на облуживаемую поверхность и, прогревая участок, растереть по всей площади контакта так, чтобы припой прилип к поверхности. Для проверки можно поддеть покрытие ногтем или тонкой отверткой (после остывания!) – отслаиваться припой не должен.

Правильно облуженные выводы аккумулятора.

Припоя должно быть достаточно для создания ровного покрытия, излишков допускать не надо – контакт от этого надежнее не будет. Понимание необходимого количества приходит с опытом.

Припаивание шинок к банкам аккумуляторов.

Облуженные поверхности надо приложить друг к другу и быстро и точно прогреть паяльником. После того, как жало будет убрано, двигать детали до полного затвердевания припоя нельзя. Если не получилось – пайку надо повторить. Чтобы ускорить остывание, после отъема паяльника на место спайки надо сильно подуть.

Рекомендуем ознакомиться: Как реанимировать старые аккумуляторы шуруповерта

В завершении серия видеороликов о пайке.

Качество паяного соединения во многом определяется квалификацией мастера. Поэтому перед началом сборки батареи лучше потренироваться на обрезках металла и подобрать расходные материалы для достижения наилучшего качества. Тогда батарея проработает долго и не подведет в самый неподходящий момент.

Электрическая схема

Для понимания основ ремонта паяльного приспособления желательно ознакомиться с его схемой, состоящей из ряда последовательно соединённых элементов. Она состоит из электрической вилки, соединительного провода (шнура) и нагревательной обмотки из нихрома.

Поскольку питание идет от переменной сети 220 В, то в цепь обычно встраивают преобразователь.

Напряжение

Одной из основных технических характеристик, учитываемых при необходимости отремонтировать паяльник, является подаваемое на обмотку напряжение. В различных моделях устройств оно может принимать следующие значения:

• 220 Вольт (используется в большинстве отечественных моделей);
• пониженные трансформатором питающие напряжения величиной от 12-ти до 42-х Вольт (для опасных условий работы);
• 5-тивольтовое питание для миниатюрных паяльников USB, починить которые в домашних условиях совсем несложно.

Пониженные напряжения применяются в условиях, называемых опасными и особо опасными (при высоких уровнях влажности или запылённости помещения, например). Основная цель снижения этой величины – уберечь пользователя от поражения электрическим током.

Независимо от того, какая из этих моделей подлежит ремонту, способы её восстановления сводятся к простейшим рабочим операциям.

Мощность

Под электрической мощностью понимается отбираемая паяльником от сети энергия, определяемая как произведение напряжения на потребляемый ток.

Этот показатель непосредственно связан с рассеиваемой на жало тепловой мощностью, определяющей его эксплуатационные возможности. Чем больше этот параметр – тем лучше наконечник паяльника будет прогревать место пайки.

Величины рабочих мощностей для различных образцов изделий колеблются в очень широких пределах (от единиц до тысяч Ватт).

То есть существует выбор, когда для работы с мелкими деталями предпочтение отдаётся паяльным приспособлениям с малым потреблением и рассеиванием тепла. Ну а для случаев, когда приходится паять габаритные металлические изделия, наоборот, подходят только «мощные» устройства.

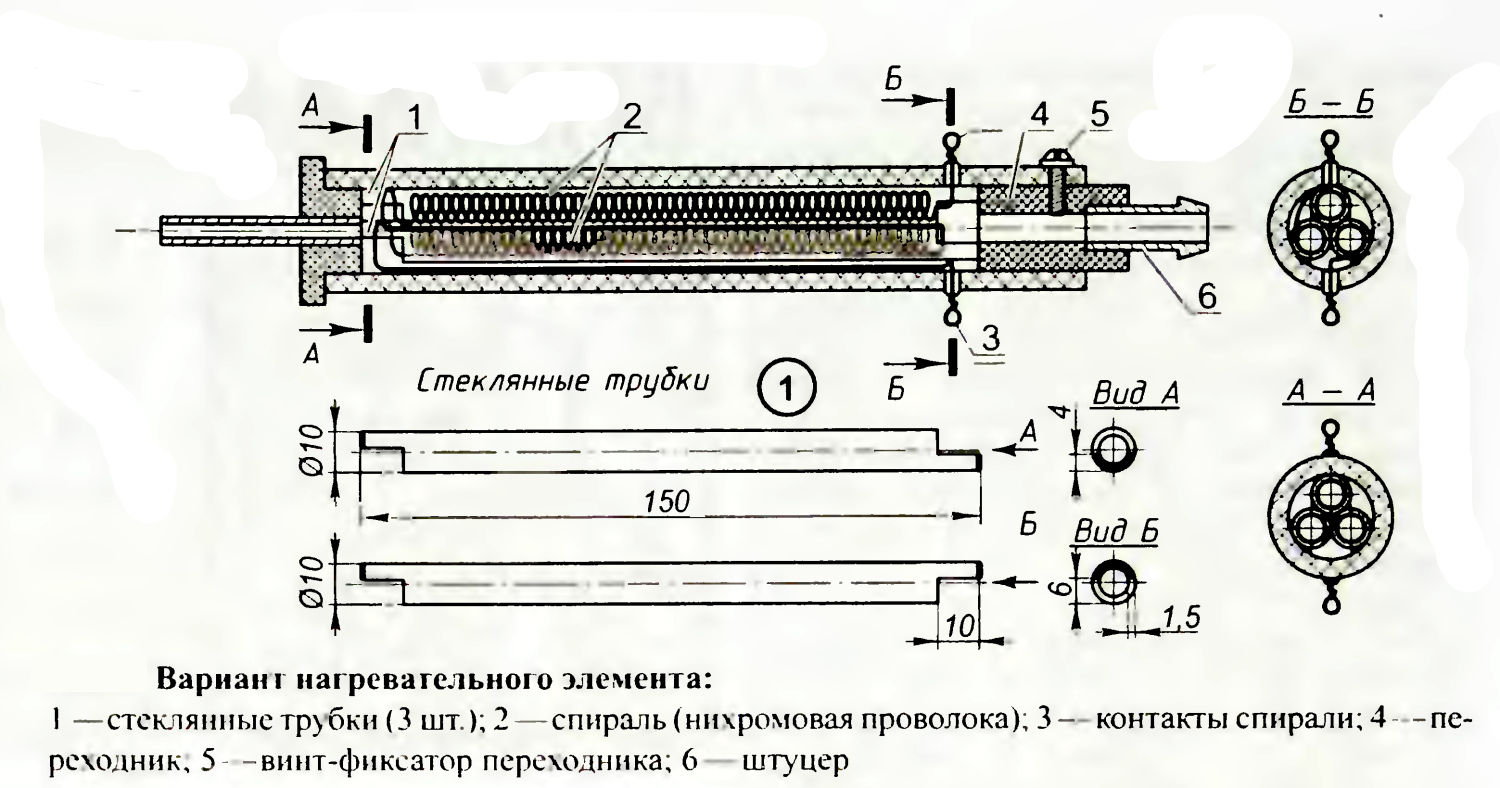

Учёт этого показателя в простейшем случае сводится к замене жала на более толстый наконечник или наоборот. При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выборе требуемого количества витков.
