Ремонт сварочных инверторов: основные неисправности

Виды покрытых электродов

Многих, особенно начинающих, сварщиков волнуют проблемы правильного подбора расходного материала. Так какие же нужны электроды для сварки инвертором, какие лучше подходят для разных материалов? Чтобы ответить на этот вопрос нужно рассказать о типах покрытий и о том, какие именно выбрать электроды для сварки конкретных металлов или сплавов. Покрытие служит для следующих целей:

1. С помощью оксидов углерода защищает сварочную ванночку от действия атмосферного кислорода.
2. Стабилизирует дуговой разряд.
3. Способствует удалению кислорода из металла или сплава, раскисляя шов.
4. С помощью примесей оказывает легирующее воздействие на шов.

По толщине покрытия эти материалы бывают тонкими (М), средними (С), толстыми (Д) и особо толстыми (Г). Этот параметр регламентируется ГОСТ 9466-75 и влияет на процесс сварки, усиливая воздействие покрытия на шов и стабилизируя его свойства. По химическому составу покрытия электроды делятся на такие типы:

• для постоянного тока используется основное покрытие, которое обеспечивает пластичный шов;
• покрытие с железным порошком, увеличивающее прочность сварки;
• тип с кислым покрытием, обеспечивающий скорость работ и тягучесть свариваемому металлу;
• для вертикальных швов более подходит целлюлозное покрытие с малым образованием шлака;
• тип с рутиловым содержанием и наличием ферромарганца и карбоната магния.

Для осуществления правильного подбора применительно к свариваемому металлу и чтобы избежать залипания электродов, нужно знать какие из них наиболее соответствуют соединяемым заготовкам. Технические характеристики покрытия и рекомендуемые для сварки металлы и сплавы соответствуют разным маркам электродов, а именно:

• для работы с конструкционными низколегированными, углеродистыми сталями необходимо использовать УОНИ-13/55, ОМА-2, ОЗС-30, МР-3М, Ви-10-6, АНО-21 и ВСФ-65У;
• легированные высокопрочные стали варят ЭА-981/15, ЭА-395/9, НИАТ-5, ОЗШ-1 и НИАТ-3М;
• для теплоустойчивых и жаропрочных сталей используют АНЖР-2, ТМЛ-3У, ЦЛ-39, ИМЕТ-10, КТИ-7А и ОЗЛ-35;
• нержавеющие и коррозионностойкие сплавы сваривают с помощью НЖ-13С, НИАТ-1, УОНИ-13НЖ, ЦТ-15, и ЭА-400/10Т;
• разнородные сплавы и стали варят ЭА-391/15, ЦТ-28, ОЗЛ-32, АНЖР-2, НИИ-48Г, ИМЕТ-10, В-56У и ВИ-ИМ-1;
• для спецсталей подходят ОЗЛ-44, АНВ-20, ЭА-112/15 и НИИ48Г;
• чугун варится с помощью ОЗЖН-1, ОЗЧ-2, МНЧ-2, ЦЧ-4;
• для алюминиевых сплавов нужны ОЗА-2, ОЗАНА-2, ОЗА-1 и ОЗАНА-1;
• медь и её сплавы хорошо варятся АНЦ/ОЗМ-2, ОЗБ-2М (бронза), Комсомолец-100, ОЗБ-3;
• для никеля и сплавов используют В-56У, ОЗЛ-32;
• резку металла проводят АНР-2М, ОЗР-2, ОЗР-1.

При безошибочной сварке, согласовав металл заготовки с маркой электрода, вы, скорее всего, сможете избежать залипания при работе с инверторными аппаратами.

Как устранить залипание электрода

Устранение явления прилипания довольно простое. Для этого нужно использовать качественные расходные материалы, выставить нужный режим и подготовить детали перед сваркой. И, конечно же, потребуется немного опыта в поджигании дуги.

Подготавливаем материалы

Элементы, которые хранились в сухом помещении с хорошей системой вентиляции, не нуждаются в дальнейшей обработке, тем более, если взялась партия в заводской упаковке. При попадании влаги на поверхность необходима тщательная просушка.

Поговорим о применяемых методах в домашних условиях, если произошло отсыревание комплекта.

Предлагаем «народные» средства для осуществления термообработки:

• При помощи электрической духовки – газовая не подойдет, так как нагрев не рекомендуется проводить на открытом огне. Для этого нужно поднять температуру до 200 градусов, поместить внутрь техники пучок стержней, прожарить в течение 2 часов и оставить там до полного остывания.
• Прогревание строительным феном, где на моделях существует функционал выставления температурного режима. Подбирается емкость, диаметр которой сопоставим с отверстием инструмента. Туда помещаются электроды и затем на них направляется горячий воздух.
• Построение печи занимает больше времени, но для людей, собирающихся работать со сваркой на постоянной основе, это дает гарантию результативности. Мы не будем затрагивать процесс стройки, так как на расшифровку данной темы потребуется написать новую статью.

Для осуществления электросварки неответственных узлов вполне подойдут вышеперечисленные способы. Однако, если специалист хочет повысить свои навыки и имеет для этого финансовые возможности для достижения отличных результатов, мы рекомендуем приобрести специальное профессиональное оборудование, такое как термопенал или муфельную печь.

Приступаем к настройке оборудования

Эффективность мероприятия будет зависеть от того, как вы сможете соотнести толщину сварного материала, диаметр электрода и мощность тока. Все эти параметры отображены в таблице технического паспорта аппарата. Стоит внимательно их изучить, но в то же время и понимать, что это базовые данные и отклонения от нормы вполне допустимы при условии, что специалист имеет большой опыт и содержит устройство в полном порядке. Для каждого сырья прописаны свои параметры тока, например, для пластин, толщиной в 3 мм необходимо установить 100/120 А. Не все аппараты имеют в своей комплектации трансформатор с регулировкой

Тем, кто пользуется старыми моделями, важно переместить подключение кабеля до уровня, когда ток перестает прожигать сварную точку

Важно знать! Во избежание прожога (образование дырок) на конструкции, сделанной из тонкостенного материала или при работе с кузовами автомашин следует набраться опыта. Для этого возьмите ненужную деталь и начните сварку, где методом проб и ошибок вы подберете необходимый режим мощности аппарата, постепенно повышая силу тока

Кроме того перед началом работы стоит проверить специальным тестером напряжение в сети. Убедившись, что линия не перегружена, вы сможете приступить к реализации плана. В противном случае стоит дождаться стабилизации проблемы. Если скачки повторяются раз от раза, то приобретите стабилизатор, он поможет вам бесперебойно и спокойно осуществлять поставленную задачу.

Немаловажное значение имеет правильное сочетание кабеля массы и держателя:

1. Шестнадцатижильный медный провод с наружным диаметром в 11,5 миллиметров подходит для материала с тонкой стенкой.
2. Для сваривания более толстого образца подойдет 25-ти жильный кабель с отверстием 13,5 мм.

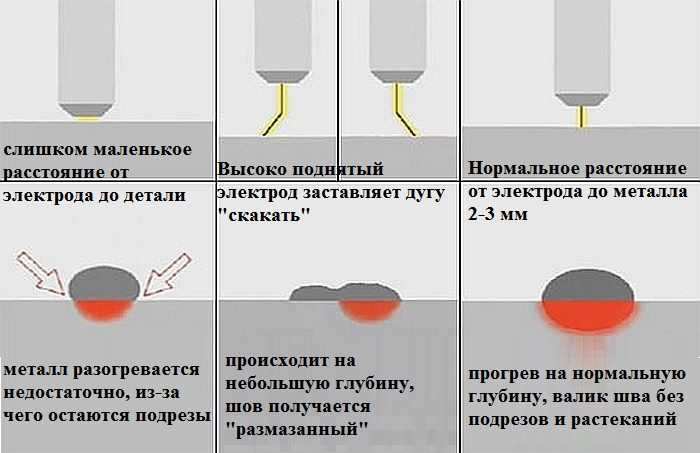

Учимся правильно создавать плазменный ствол

Если вы новичок в деле, то мы предлагаем вам простой способ, освоив который вам легко будет перейти к профессиональному методу розжига.

Для этого ведите электродом, как спичкой по коробку, у вас получится чирканье. При этом рабочий элемент старайтесь держать перпендикулярно заготовке. После того как дуга разгорелась, следует расходник наклонить назад под углом в 15 градусов и быстрыми движениями вести шов по намеченной линии. Главное условие – непрерывность в работе, так как остановка даже на короткое время грозит срывом горения.

В современных аппаратах существует высокочастотный розжиг, который позволяет образовывать плазменный ствол без непосредственного касания материала. То есть при приближении расходника за счет токов высокой частоты создается дуга, что сопровождается жужжащим треском.

Мы предоставляем вам наглядное пособие, посмотрев которое вы поймете, почему липнут электроды при сварке на инверторе и что необходимо сделать для предотвращения этого:

Причины, из-за которых прилипает электрод при сварке

Вот основные причины, которые приводят к тому, что электрод прилипает к металлу:

• Отсыревшие электроды или электроды низкого качества;
• Неправильные регулировки сварочного аппарата. В данном случае речь идёт о токе для сварки, значит он слишком маленький;
• Свариваемый металл плохо подготовлен, на нем чрезмерно много ржавчины или загрязнений;
• Отсутствие опыта у сварщика.

Итак, чтобы разобраться с проблемой прилипания электрода при сварке, нужно разобраться с каждой из вышеперечисленных причин.

Сырые электроды или низкого качества

В электродах отсыревает обмазка. После долгого хранения или вследствие воздействия влаги, обмазка подвергается изменениям. В результате этого электроды будут плохо гореть, увеличится разбрызгивание металла, а стержень все время будет липнуть к поверхности.

Для того чтобы решить данную проблему достаточно будет прокалить электроды в духовке. Также, частично решить проблему способна сушка электродов на батарее отопления. При этом главным правилом является надлежащее хранение электродов. Хранить электроды для сварки нужно в сухом помещении.

Также, причиной залипания электрода может быть продукция низкого качества. В интернете можно найти немалое количество отзывов и всевозможные рейтинги электродов. Так получится определить наиболее качественную и хорошую продукцию.

Неправильные регулировки сварочного аппарата

В данном случае речь идёт о сварочном токе. Если параметры сварочного тока подобраны неверно, то электроды будут все время прилипать к металлу.

Низкий сварочный ток приводит к тому, что сварочная дуга нестабильная, она все время обрывается, а это приводит к залипанию электродного стержня. Чтобы определиться с параметрами сварочного тока, можно воспользоваться нижеприведённой таблицей.

В ней указаны значения сварочного тока для каждого диаметра электродов, в зависимости от толщины свариваемого металла.

Плохо подготовленный металл

Наличие толстого слоя ржавчины и загрязнений на поверхности металла, также приводят к возникновению данной проблемы. Отсутствие хорошего контакта, это верный шаг к залипанию электрода.

Поэтому перед сваркой, нужно тщательно подготовить металл — удалить с него ржавчину, масляные пятна, участки с краской. Есть марки электродов, которые менее чувствительны к ржавому металлу, а есть, наоборот, которые не терпят загрязнений и все время прилипают из-за этого.

Почему ломаются инверторы?

Все поломки сварочных инверторов могут возникать по трем причинам:

1. Вследствие нарушения технологии выполнения сварки. В данном случае превышается расчетное время непрерывной работы устройства, указанное в его паспорте (ПВ). В результате аппарат перегревается и повышается риск выхода из строя его трансформатора или электронных элементов.
2. Из-за неправильного выбора места выполнения работ. При этом внутрь инвертора может попадать влага или большое количество строительной пыли с включениями металла, к которым аппараты этого типа очень чувствительны (это главное из немногочисленных слабых мест инверторов). Итогом с высокой вероятностью может стать выход из строя электронных плат.
3. По причине поломки охлаждающего вентилятора. Ее причиной, в свою очередь, может быть заводской брак или ненадлежащие условия эксплуатации инвертора.

Электронная «начинка» сварочного инвертора

Основные виды поломок сварочных инверторов

Можно выделить несколько наиболее часто встречающихся видов поломок инверторных сварочных аппаратов:

• Самопроизвольное отключение аппарата. Его причиной чаще всего является пробой конденсаторов, замыкание витков катушек трансформатора или проводов. От окончательного выхода из строя устройство спасает вовремя срабатывающая защита, которая его отключает. Следует отметить, что самопроизвольное отключение не обязательно является следствием поломки. Защита может сработать при перегреве инвертора, которому просто требуется своевременный отдых.
• Отсутствие дуги при включенном аппарате. В данном случае возможно повреждение кабелей или их ненадежное подключение.
• Залипание электрода. Причин этого может быть несколько: низкое напряжение в сети, неудовлетворительная подготовка (зачистка) свариваемых поверхностей, использование удлинителя большой длины (более 40 м) или малого сечения (меньше 2,5 мм2).
• Неустойчивое горение дуги и повышенное разбрызгивание металла. Чаще всего причиной этого является неправильный выбор силы сварочного тока.
• Повышенное потребление электроэнергии при отсутствии нагрузки. Такое возможно в результате замыкания витков катушек трансформатора. В этом случае он нуждается в восстановлении изоляции, перемотке или замене.
• Обрыв сварочной дуги и невозможность ее повторного зажигания. Причиной может быть замыкание проводов или пробой обмотки высокого напряжения трансформатора.
• Нарушение точности регулировки сварочного тока. Это может происходить из-за ухудшения подвижности вторичных катушек трансформатора при скоплении в нем пыли или мусора либо неисправности регулирующего винта.
• Повышенный шум во время работы трансформатора и нагрев последнего. Причин такой ситуации может быть несколько: выход из строя крепления сердечника трансформатора, ослабление болтов, стягивающих листы магнитопровода, или перегрузка трансформатора.

Ремонт сварочного инвертора

Зачем нужно удалять шлак

Если отход не удалить, оксиды, из которых он состоит, вступают в химическую реакцию с металлом и разрушают шов. Поэтому, как только соединение остынет, почерневшую корку удаляют. Кроме этого сварочный шов очищают от шлака, чтобы:

1. Провести визуальную проверку поверхности соединения на наличие дефектов.
2. Покрасить собранную конструкцию или защитить сварочные швы антикоррозийным составом. Если предварительно не убрать шлаковую корку, она из-за слабого сцепления с металлом отвалится при эксплуатации вместе с нанесенным покрытием.
3. Выполнить многослойную сварку толстостенных заготовок. Без очистки предыдущего наплавить следующий шов будет затруднительно. Из-за низкой электропроводности отхода дуга начнет гаснуть, а электрод залипать.

Неправильное хранение и почему прилипает электрод при сварке

Каждый сварщик должен соблюдать правила хранения электродов. Они обозначены производителем на упаковке. Главные требования – температура и влажность. Что касается крупных поставщиков, они чаще всего выполняют эти требования

Кустарные реализаторы не сильно акцентируют на этом внимание, поэтому уже в продажу электроды могут поступить негодными

Электроды должны быть доступными к использованию в соответствии со сроком годности. В противном случае обсыпается поверхностная смазка. Чаще всего страдает наконечник, который отвечает за качество сварки. Такие электроды обязательно залипнут

Важно знать, что после вскрытия упаковки по истечению 8-10 часов рекомендовано дополнительно просушить расходник. Это снизит риски негативного воздействия повышенной влажности

При просушке влага испаряется, и электроды восстанавливают свои свойства.

Не хватает напряжения для сварочного аппарата

Наверное, очень многим знакома ситуация, когда при сварке металла бытовым аппаратом электрод «залипает», и не образуется сварочная дуга. Это происходит по причине недостаточного напряжения в сети, ведь варить электродом диаметром 3 мм можно только при напряжении не менее 200 В, а 2 мм – 180 В. Но иногда при замере напряжения в розетке можно обнаружить и гораздо более низкие показатели – до 160-150 В. Проблема низкого напряжения в сети во многих населенных пунктах может быть связана с различными причинами:

износом распределительных проводов, что приводит к выгоранию ноля и перекосу напряжения по фазам;

наличием трансформаторной подстанции малой мощности, которая не может справиться с возросшей нагрузкой или увеличением числа потребителей;

несбалансированностью фаз на трансформаторе и другими.

Почему много шлака при сварке

Когда образуется много шлаков при сварке, они мешают следить за качеством формируемого шва и выполнять операцию, так как плохо проводят ток. Причинами появления большого количества отходов могут стать:

1. Остатки грязи, ржавчины на кромках. Из них образуются крупные включения с хвостами.
2. Низкое значение раскисления металла. Поэтому в расплаве остается много растворенного кислорода, который образует оксиды.
3. Проведение сварки некачественными электродами с тонким слоем обмазки. Из-за неравномерного плавления их частицы попадают в сварочную ванну.
4. Использование флюсов с тугоплавкими компонентами. Из-за большого удельного веса их оксиды не поднимаются на поверхность.
5. Нарушения технологического процесса. При неправильном угле наклона или быстром перемещении электрода детали не успевают прогреться и быстро охлаждаются.

Влияние силы тока

В зависимости от толщины детали и диаметра электрода необходимо подбирать нормальный уровень сварочного тока. При недостаточном его значении электрод будет прилипать к детали.

Это обусловлено малым током для образования сварочной ванны. Для сварки приходится держать дугу с небольшим зазором от основного материала, при этом увеличивается возможность погружения кончика электрода ванну и его залипание. Чтобы правильно подобрать ток, надо пользоваться таблицами.

Большое значение имеет профессионализм сварщика. Теоретические знания при отсутствии опыта это мертвый груз.

Неопытный сварщик очень боится дырок, поэтому выставляет изначально малое значение сварочного тока. Это приводит к возможному непровару стыка, а электрод обязательно прилипает к основному материалу.

Как происходит формирование «козырька»?

На этом этапе у Вас может сложится закономерный вопрос: «если козырёк электрода такой важный фактор, то зачем избегать его «козырения»?»

Дело в том, что глагол «козырить» или «козырение» – разговорный и означает в профессиональной среде создание неровного козырька в процессе сварки.

Как это происходит?

Давайте обратимся к небольшой аналогии, которую я приводил в одной из своих статей. Представьте, что электрод – это карманный фонарик, а луч света, который из него исходит – электрическая дуга.

А теперь представьте, что Вы подаёте электрод под одним углом, а козырёк формируется под другим или даже под многими разными в процессе сварки – этот процесс и называют «козырением».

Как избежать «козырения» электрода?

Как правило, причины «козырения» электрода кроются в обмазке (покрытии) и чаще других от этого страдают электроды с основным покрытием (Уонии, Lb 52u и др.)

Часто электрод (особенно с основным покрытием) может «козырить» на стадии поджига. Когда Вы им постукиваете о металл, чтобы разжечь, а он залипает и с него слетает обмазка. Именно по этой причине новичкам не советуют использовать основное покрытие на стадии обучения.

Но самый губительный фактор стабильного «козырька» – это неровности обмазки, которые электрод может получить уже при производстве (брак) или при транспортировке. На собственном примере:

Не так давно на объект завезли пачку электродов УОНИИ 13/55. Меня сразу насторожило, что пачка была открытой и когда я осмотрел электроды, то работать ими не стал.

Кроме того, электроды были сырые, что также (особенно для основного покрытия) может быть причиной «козырения».

Также, нередко, причиной может стать перепады напряжения в сети или процесс магнитного дутья (ознакомьтесь отдельно; частая причина – неверно установленный кабель заземления). Тогда дуга горит с разной мощностью и выбивает «козырёк» в разных местах.

Подытожим. Чтобы избежать «козырения» электродов, Вам нужно (4 основных пункта)

• следить за аккуратным поджигом в начале сварки
• опирать край/края «козырька» на свариваемую поверхность, в особенности при выполнении вертикальных и потолочных швов с разделкой кромок
• хранить электроды в сухом месте и при необходимости их сушить или прокаливать
• аккуратно транспортировать, чтобы избежать повреждений
• следить за исправностью аппарата и избегать перепадов напряжения в сети
• Нередко помогает (если факел дуги бьёт лишь в одну сторону) – просто провернуть электрод в держателе

Обязательно примите во внимание данные советы, больше практикуйтесь и сваривайте металл с удовольствием! Удачи;)

С Уважением Euro Welder.

Рекомендую: Как сварить тройник для водоснабжения?

->->ПОДПИСАТЬСЯ НА КАНАЛ

Иван Миров

Главный редактор , masterkin.ru

• Об авторе

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Как подготовить электроды, чтобы избежать прилипания?

Если вы используете проводники, которые хранились в герметичной упаковке, можете их использовать. При соблюдении технологии и правил сварки, можно избежать прилипания. Если герметичность была нарушена и электроды хранились не более 10-ти часов, тогда лучше дополнительно просушить обмазку. Производители указывают допустимые показатели влажности, которых вам нужно придерживаться. Поскольку процент влажности дома вы никак не сможете измерить, просушка не будет лишней.

Прокалка проводников производится при температуре до 400 градусов. Тип электрода определяет температурный режим. Информацию можно найти с маркировки. В печи не рекомендуют прогревать, поскольку нельзя обеспечить равномерный прогрев и соблюдение температур. Всего можно делать до 3-х прогревов. После этого расходники нельзя использовать для сварки инвертором.

ТОП-5 причин, почему прилипает электрод при сварке

Эксперты выделяют ряд основных причин, которые приводят к прилипанию электрода:

Нарушение условий эксплуатации и хранения электродов. Нельзя допускать повышение влажности электрода. Поскольку они обработаны специальной обмазкой, при воздействии влаги электроды способны потерять свои свойства. Именно поэтому нельзя оставлять их без упаковки и допускать проникновение влаги. В результате нарушение правил хранения приводит к залипанию.
Ошибки производства или плохое качество. Если в процесс изготовления были нарушены какие-либо правила, это может привести к деформации и низкому качеству изделия. Избегайте кустарных производителей. Не стоит гнаться за низкой ценой в ущерб качеству, от которого зависит не только благополучие процесса сварки, но и надежность конструкции. Низкокачественные электроды – распространенная причина их прилипания к металлическому основанию.
Неправильная установка силы тока и других параметров. Если вы неправильно определили диаметр шва, соответственно, и самого электрода, установили недостающую силу тока, это может отразиться на качестве сварочного процесса.
Загрязненная поверхность деталей

При подготовке к сварке важно помнить о необходимости очистки поверхности материала от ржавчины, грязи и других загрязнений. Если упустить этот момент, есть вероятность низкого контакта электрода и металла

Следовательно, дуга быстро тухнет, и вы не можете добиться желаемого соединения. В итоге, вы начинаете поджигать электрод по несколько раз, что приводит к залипанию наконечника.
Неправильное поджигание. Типичная ошибка среди новичков. Вы можете слишком долго удерживать кончик электрода у металлической детали. В результате образовываются высокие температуры, которые практически припаивают электрод.

Причины плохого зажигания дуги и прилипание электрода

После того как Вы приобрели электроды в магазине, принеся их домой, Вы хотите их испытать. Однако совсем скоро Вы можете быть разочарованы, потому, что у Вас плохо поджигается сварочная дуга. Первыми мыслями в таком случае у Вас могут быть такие размышления: низкое качество электродов и тот, кто Вам их продал, обманул Вас.

Однако, как ни странно, самой частой причиной плохого поджога дуги является не низкое качество электродов, а другие проблемы, которые относятся к Вам. Чаще всего многие люди используют электроды без предварительной прокалки, поэтому у них часто возникает такая проблема. Для того чтобы у Вас не было подобной проблемы, Вам нужно производить предварительную прокалку при температуре, указанной на упаковке. Также там Вы можете найти и время прокалки электродов.

Если Вы используете электроды с целлюлозным покрытием, то Вам нужно помнить, что их нельзя прокаливать и причиной плохого зажигания дуги является, скорее всего, сварочный ток. При сильно завышенном токе, у Вас будет прогорать металл и сваривание не получится качественным.

Если же ток ниже требуемого, то у Вас будет слабый поджог дуги и сваривание нельзя будет назвать удачным. В таком случае Вам нужно узнать подходящий сварочный ток, который будет наилучшим образом подходить для сваривания используемыми электродами. Узнать требуемый сварочный ток для электродов Вы можете на упаковке, где находятся и другие данные о сварочных электродах.

Также немаловажным фактором является место хранения электродов, потому что именно по этой причине Вам может понадобиться прокаливать сварочные электроды. Неправильное место хранения электродов может означать, что Вам нужно будет потом производить прокаливание и, возможно, с электродов может опасть обмазка, а это значит, что сварочный электрод уже не будет пригодным для проведения сварочных работ. Поэтому Вам нужно внимательно относиться к тому, где Вы храните сварочные электроды.

Хранить сварочные электроды лучше всего в специальной печи для прокалки электродов. Имея такую печь в своем распоряжении, Вы можете не только производить прокалку нужных Вам электродов, но еще и хранить их там, в сухом месте.

Таким образом, защищая сварочные электроды от воздействия влаги, Вы сможете быть полностью уверенными в качестве сварочного шва, нанесенного ними. Также если Вы будете правильно хранить сварочные электроды, то сможете избежать плохого поджога сварочной дуги, тем самым повысив качество сварочного шва и облегчив работу самому себе.

Еще одной проблемой при поджоге дуги может стать плохо очищенный металл, который нужно сваривать. Однако если Вы его очистите или просто будете использовать другие сварочные электроды, которыми можно производить сваривание по загрязненному металлу, то Вы можете не волноваться, что дуга будет плохо зажигаться и сваривание доставит Вам немало хлопот.

Итак, правильно подобрав сварочный ток, прокалив электроды и очистив кромки свариваемого металла, Вы сможете производить сваривание без проблем с поджогом дуги. Сварочные электроды озл-20 Отличия электродов(токов) Электроды переменного тока Плохо зажигается дуга электрода
