Правила поверки редукторов газовых баллонов: методика, периодичность, сроки и требования

Как выбрать модель пропанового редуктора?

Обязательными условиями для рассматриваемых устройств промышленного производства должны быть:

Наличие плотно прилегающей к корпусу металлической крышки.
Несмываемая маркировка, где указаны параметры давления, на которые рассчитан прибор.
Универсальный присоединительный ниппель для часто употребляемых диаметров рукава (6,3 мм, 9 мм).
Плотное прилегание всех уплотняющих деталей (прокладок) к соответствующим поверхностям. Обычно для проверки этого служит мыльный раствор, при нанесении которого на поверхность не должно образовываться воздушных пузырей
Латунный корпус (сталь склонна к ржавчине).
Удобный маховичок для перемещения регулировочного винта.
Запасная прокладка (опционно может прилагаться также переходник на пропановые баллоны евростандарта, шведского или норвежского производства).
Соответствие отечественным стандартам безопасности – ГОСТ 12.2.052 – 81.

В процессе выбора типоразмера пропанового редуктора учитывается также допустимый уровень внешних температур, при которых его использование не представляет опасности для окружающих. Обычно климатический класс данных устройств – УХЛ2, при котором допускается применение редуктора в диапазоне температур -25…+50°С. Для класса УХЛ (умеренный пояс) соответствующий диапазон составляет -15…+45°С. Коэффициент неравномерности передаваемого давления при этом не должен превышать ±0,15.

Важное значение для возможности применения редуктора является также и внешнее состояние устройства. Корпус пропанового редуктора не должен иметь поверхностных вмятин и царапин, не говоря уже о изменениях формы

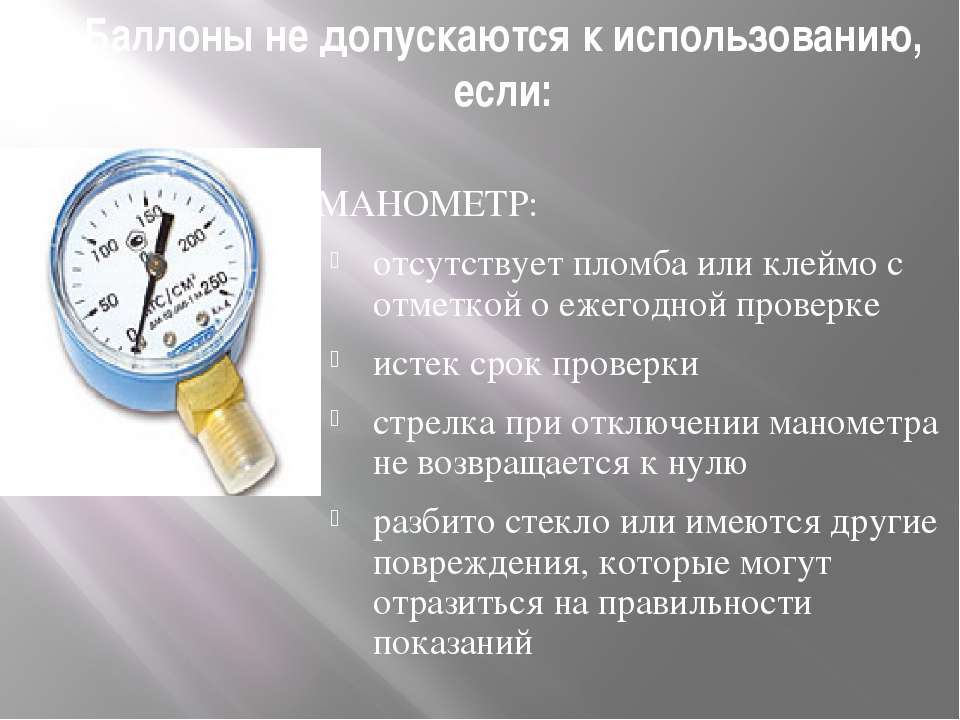

То же касается и состояния контрольного манометра. Перед установкой в стационарное состояние манометр следует проверить на исправность путём подачи сжатого воздуха: если стрелка прибора неподвижна, редуктором пользоваться нельзя.

Приобретаемое устройство должно полностью согласовываться с техническими характеристиками агрегата, для работы которого оно предназначается. В частности, расход газа не может превышать эксплуатационные характеристики редуктора. При превышении давления на выходе у редуктора (по сравнению с номинальными показателями) автоматика управления основной техникой, как правило, выходит из строя, а сама техника отключается. Предельные значения используемого давления не должны более чем на 10% превышать допустимые значения для техники данного класса. Устройство должно обладать сертификатом соответствия по России.

Пропановые редукторы

Пропановый редуктор предназначен для понижения и регулирования давления газа — пропана, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Пропановые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в красный цвет. Присоединение к баллону накидной гайкой с резьбой СП21,8LH 14 ниток на 1 дюйм (S27 W21,8LH) с внешним шестигранником под ключ 27. На изображении представлен баллонный пропановый одноступенчатый редуктор KRASS БПО 5 3. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 25 кгс/см², наибольшее рабочее давление (давление газа на выходе) 4 кгс/см². При наибольшем рабочем давлении расход газа составляет 5 м³/ч. Масса редуктора не более 0,67 кг.

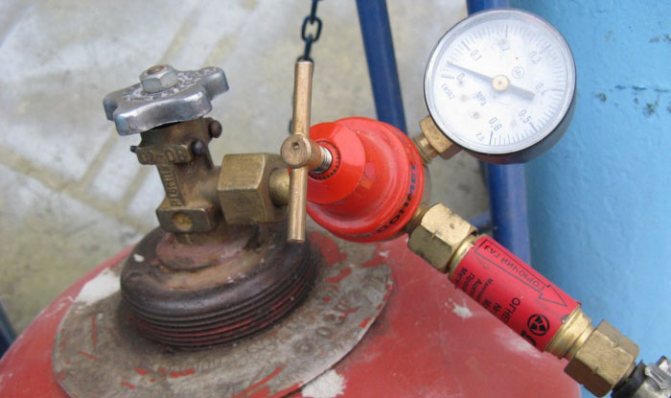

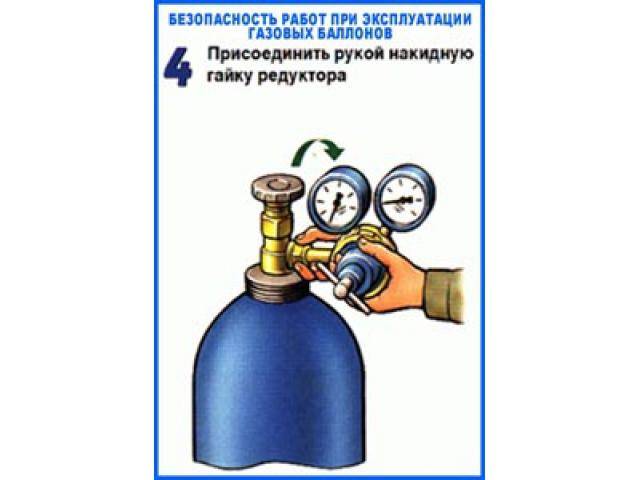

Пропановый редуктор присоединяется к баллону накидной гайкой. Газ, пройдя входной фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передаётся через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Баллонные пропановые редукторы (в зависимости от модели) имеют показывающие приборы для определения давления газа, выходящего из редуктора (манометры низкого (выходного) давления), для определения давления газа, входящего в редуктор (манометр высокого (входного) давления) или не имеют их вообще. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Технические характеристики некоторых пропановых редукторов.

Параметры	БПО 5 3	БПО 5 3 mini	СПО — 6	РПО — 25	РПД — 25
Наибольшая пропускная способность V, м3/ч	5	5	6	25	25
Наибольшее давление газа на входе, P1, MPa ( кгс/см²)	2,5 (25)	2,5 (25)	0,3 (3)
Наибольшее рабочее давление, P2, MPa ( кгс/см²)	0,4 (4)	0,4 (4)	0,15 (1,5)	0,3 (3)	0,3 (3)
Масса, кг, не более	0,67	0,45	1,8	8	10

На редуктор наносится следующая маркировка:

Товарный знак предприятия изготовителя.
Марка редуктора.
Год и месяц выпуска.

Требования к материалам пропанового редуктора

Неметаллические материалы (например используемые в качестве уплотнителей и смазок), контактирующие с пропаном, бутаном и метилацетиленпропадиеновыми смесям, должны быть стойкими к n-пентану. Испытания проводят по ГОСТ 9.030.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

металлический или полимерный корпус;
присоединительный патрубок с накидной гайкой;
рабочий патрубок с резьбой;
фильтрующий узел;
две камеры, между которыми расположена мембрана;
клапан с седлом на штоке;
две пружины – задающая и возвратная;
манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

выполнять сварочные работы вблизи действующего газового оборудования;
проверять герметичность открытым огнем – зажигалкой или спичкой;
отогревать замерзшую арматуру открытым огнем;
устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
использовать манометры с неподходящими техническими характеристиками;
применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Необходимость использования газовых редукторов

Устройство, принцип работы и виды

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

металлический или полимерный корпус;
присоединительный патрубок с накидной гайкой;
рабочий патрубок с резьбой;
фильтрующий узел;
две камеры, между которыми расположена мембрана;
клапан с седлом на штоке;
две пружины – задающая и возвратная;
манометр.

Правила безопасной эксплуатации

Нельзя производить следующие действия:

выполнять сварочные работы вблизи действующего газового оборудования;
проверять герметичность открытым огнем – зажигалкой или спичкой;
отогревать замерзшую арматуру открытым огнем;
устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
использовать манометры с неподходящими техническими характеристиками;
применять не прошедшие поверку, неисправные манометы.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

https://youtube.com/watch?v=lspIr9UNH7E

Использование баллонного газа требует основательного подхода в обеспечении безопасности и удобства эксплуатации. Предлагаем рассмотреть простейший пример подключения баллона с пропаном к газовой плите: схему соединений, запорную и регулирующую арматуру, организацию условий хранения.

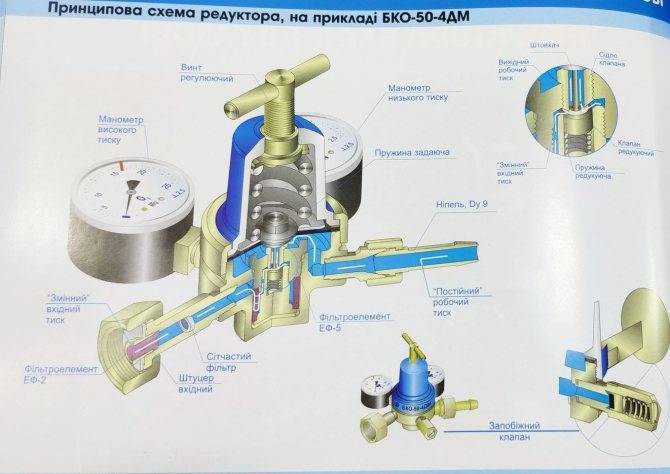

Принцип работы газовых редукторов

Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

Редуктор обратного действия (рис. 1 а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. Для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмётся и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13 — манометром 11. Если давление в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу.

Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.

Редукторы прямого действия. В редукторах прямого действия (рис. 1, б) газ через штуцер 3, попадая в камеру высокого давления 6 и действуя на клапан 7, стремится открыть его (а в редукторах обратного действия — закрыть его). Редуцирующий клапан 7 прижимается к седлу запорной пружиной 5 и преграждает доступ газа высокого давления. Мембрана 1 стремится отвести редуцирующий клапан 7 от седла и открыть доступ газа высокого давления в камеру низкого (рабочего) давления 10. В свою очередь мембрана 1 находится под действием двух взаимно противоположных сил. С наружной стороны на мембрану 1 через нажимной винт 12 действует нажимная пружина 11, которая стремится открыть редуцирующий клапан 7, а с внутренней стороны камеры редуктора на мембрану давит редуцированный газ низкого давления, противодействующий нажимной пружине 11. При уменьшении давления в рабочей камере нажимная пружина 11 распрямляется, и клапан уходит от седла, при этом происходит увеличение притока газа в редуктор. При возрастании давления в рабочей камере 10 нажимная пружина 11 сжимается, клапан подходит ближе к седлу и поступление газа в редуктор уменьшается. Рабочее давление определяется натяжением нажимной пружины 11, которое изменяется регулировочным винтом 12. При вывертывании регулировочного винта 12 и ослаблении нажимной пружины 11 снижается рабочее давление и, наоборот, при ввертывании регулировочного винта сжимается нажимная пружина 11 и происходит повышение рабочего давления газа. Для контроля за давлением на камере высокого давления установлен манометр 4, а на рабочей камере — манометр 9 и предохранительный клапан 8.

В практике наибольшее распространение получили редукторы обратного действия как более удобные и безопасные в эксплуатации.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Как и для чего используются редукторы

Газовые на вид ничем не отличаются друг от друга. Принято изготавливать их, в зависимости от типа газа. Все используемые газы подразделяются на две группы:

горючие;
негорючие.

Баллоны для хранения оснащаются штуцером с правой (нормальной) резьбой для негорючих газов. Соответственно баллоны с горючими газами оборудуются левой резьбой. Те же принципы и у редукторов.

Многие садоводы замечали, если нужно заменить пустую емкость для питания плиты, гайка откручивается в обратную сторону.

Газовые редукторы встречаются практически во всех сферах нашей жизни. От промышленности и до медицины. Для сварочных работ используются: кислород, ацетилен, аргон, углекислоту и прочие.

Строители, кроме сварочного оборудования при устройстве кровли, пользуются пропаном. Также пропановыми редукторами оснащены все бытовые баллоны.

Медицинские учреждения, кроме кислорода, пользуются азотом и популярным в последнее время «веселящим газом».

Мы привыкли видеть, что емкости для хранения газов изготавливаются из металла. Они имеют значительные габариты и вес. Но на смену им приходят емкости из композитных материалов.

В отличие от металлических баллонов, они более безопасны и легче. Производители заявляют, что при нештатной ситуации он не разлетается в стороны, образуя большое количество травмирующих осколков.

Соответственно для композитных баллонов требуется предназначенный для них редуктор. Среди их характеристик стоит отметить:

гайка накручивается с легкостью;
для прокладки заявлен срок службы в течение 10 лет;
конструкция обеспечивает полную герметизацию.

На данный момент редукторы для бытового газового оборудования так плотно вошли в нашу жизнь, что относимся к ним с неким пренебрежением. А они отвечают за целостность жилого пространства, да и купить их можно по невысокой цене.

Перед покупкой следует обратить внимание на следующее:

вид используемого газа;
тип газового баллона;
присоединительные размеры;
есть ли регулятор для изменения давления;
цена.

Меры предосторожности

Пропан и другие газы, заправляемые в баллоны, огнеопасны и при неправильном обращении могут взорваться. Пропан не имеет запаха, но при его концентрации 3% в воздухе, вызывает отравление. Следует правильно подбирать оборудование и следить за его исправностью. Помещение следует постоянно проветривать.

Редуктор должен соответствовать газу, для которого он изготовлен. Можно выбрать кислородный узел и поставить на баллон с углекислотой. Но нельзя наоборот, особенно если сварка осуществляется в интенсивном режиме. Детали быстро выйдут из строя, поскольку материал не рассчитан на контакт с кислородом, остывает и разрушается.

Кислород при испарении охлаждается и замерзает. У редуктора на кислородный баллон должен быть подогрев. Оптимально использовать проточный нагреватель. Она согревает струю газа на входе в редуктор. При этом сам узел остается холодным. Использование кислородного адаптера без подогрева ведет к охлаждению деталей до – 60⁰ и быстрому разрушению прокладок. В результате возникает подтекание и утечка газа.

Метановый и пропановый редуктора имеют одинаковый цвет – красный, но совершенно разные конструкции. Они не взаимозаменяемые.

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Меры предосторожности и возможные неисправности

Для устранения проблем с прибором необходимо пригласить специалиста, но некоторые из проблем можно решить самостоятельно.

Поврежденная мембрана или разгерметизированный корпус могут дать утечку газа и отклонение давления от установленных значений. В этом случае заменяют мембрану и вкладыши с помощью герметика. Для восстановления давления проверяют местоположение и годность пружины – она может сместиться или подлежать замене.

В пневматических редукторах ремонт произвести сложно, поэтому в случае поломки их заменяют полностью. Потерю герметичности в соединительных местах устраняют подтягиванием шайб. При износе каучуковых прокладок их заменяют на новые. После произведенного ремонта редуктор проверяют на герметичность.

Специалисты советуют производить ремонт только в тех случаях, когда быстро заменить сам прибор не представляется возможным. В остальных же ситуациях лучше покупать новое устройство исходя из низкой цены на это оборудование.

Газовое оборудование прямого действия

Газ через штуцер попадает в камеру высокого давления и воздействует на клапан с целью его открытия. К седлу редуцирующий клапан прижимается посредством запорной пружины, преграждая тем самым доступ газу высокого давления.

Задача мембраны – отвод редуцирующего клапана от седла и обеспечение доступа газа высокого давления в камеру рабочего (низкого) давления. То есть, на мембрану действует две прямо противоположные силы.

С одной стороны на мембрану давит нажимная пружина через нажимной винт с целью открытия редуцирующего клапана. А из камеры редуктора (с внутренней стороны) на мембрану действует газ низкого давления.

Когда давление в рабочей камере уменьшается, происходит распрямление нажимной пружины, клапан отходит от седла и в камеру поступает новая порция газа.

Если же давление возрастает, то пружина сжимается, заставляя клапан ближе прижиматься к седлу. Это ограничивает приток газа в редуктор. Рабочее давление можно регулировать, уменьшая или увеличивая силу давления пружины посредством регулировочного винта.

Если его вывернуть, то давление понизится, завернуть – повысится. Контролировать давление можно с помощью манометра, устанавливаемого на рабочей камере. На практике большую популярность получил другой тип редуктора, описанный ниже.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см 3 ), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

Корпуса.
Толкателя.
Клапанного седла.
Редуцирующей пружины.
Мембраны.
Понижающего клапана.
Присоединительного ниппеля.
Входного штуцера.
Задающей пружины.
Сетчатого фильтра.
Манометра.
Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.
