Рамные анкера или рамные дюбеля?

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

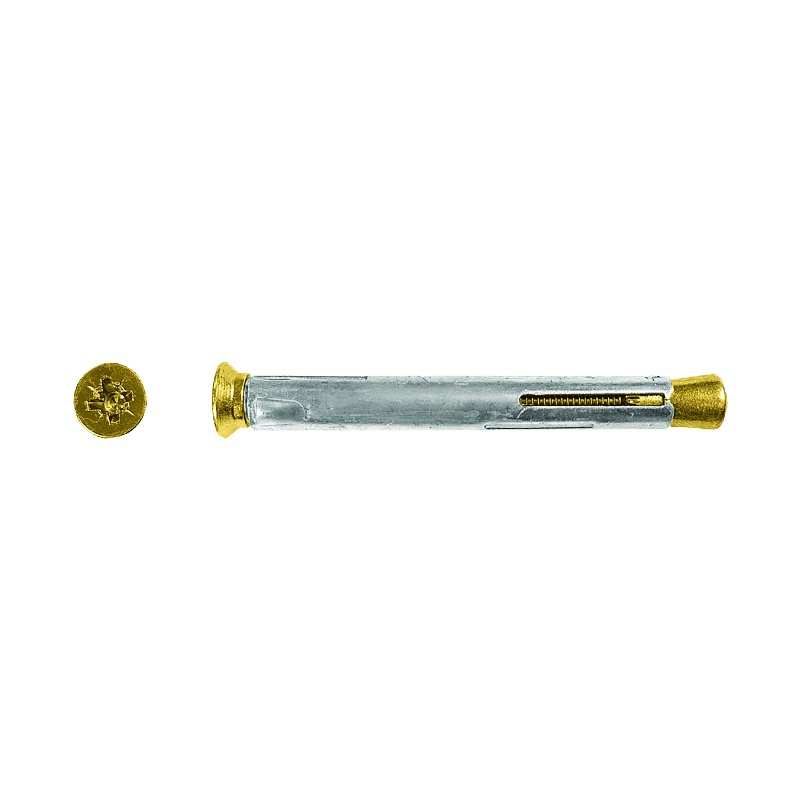

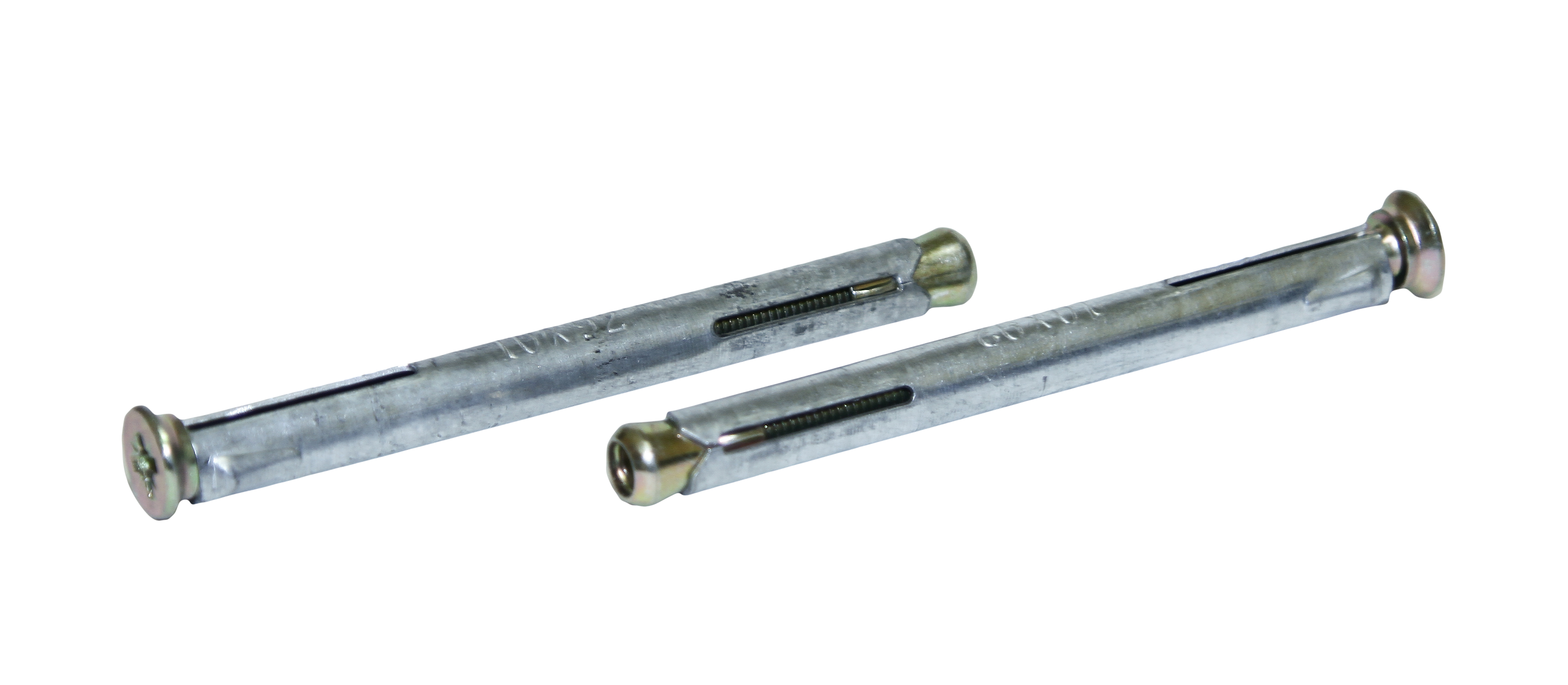

Устройство рамного анкера

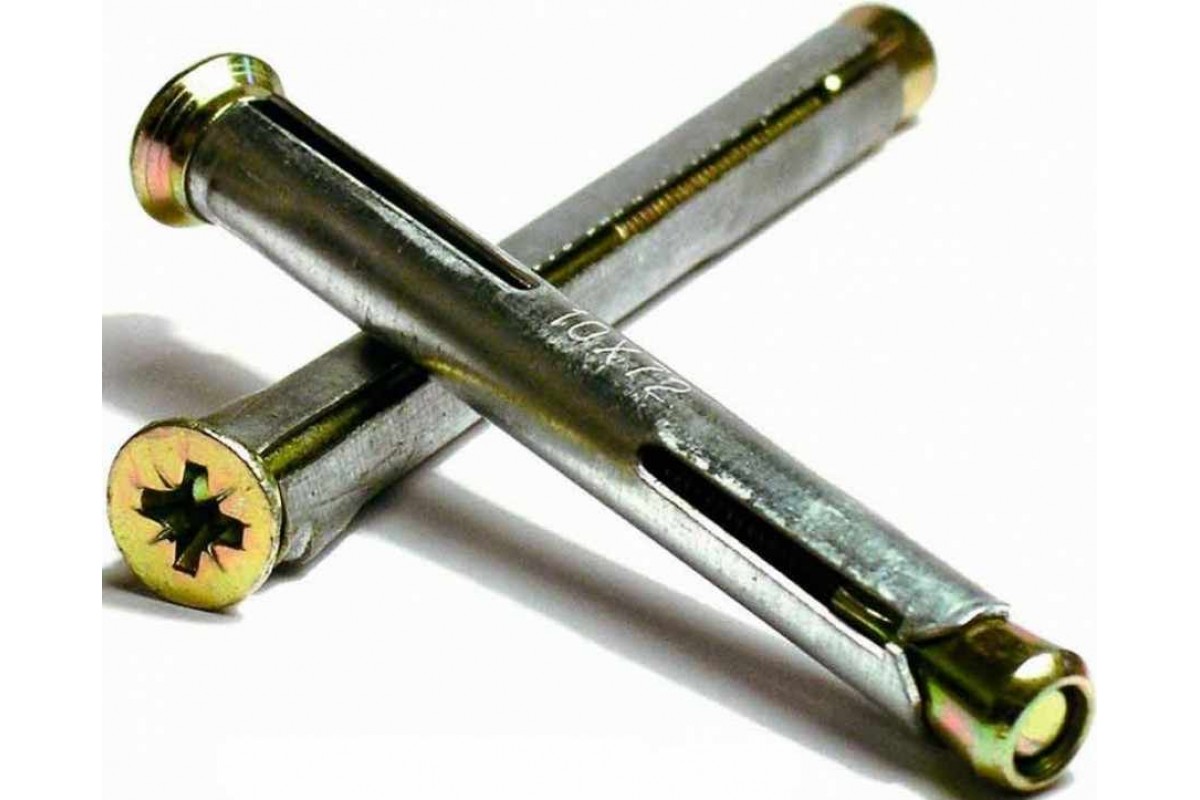

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание

Размеры элемента

Дюбеля поставляются в разных типоразмерах, что позволяет скреплять материалы общей толщиной в среднем от 40 до 170 мм. По длине шурупы могут иметь от 70 до 220 мм, при этом именно функциональная часть метиза рассчитывается на 5-15 мм короче. По диаметру спектр размеров гораздо скромнее и варьируется в среднем от 8 до 10 мм

С точки зрения долговечности и прочностных качеств, важно учитывать и технические параметры защитного слоя, которым покрываются рамные дюбеля. Размеры оцинкованного покрытия по толщине, к примеру, могут составлять от 5 до 10 микрон

Эта практически незаметная глазу величина тем не менее дает ощутимый защитный эффект для металла в процессе эксплуатации.

Дополнительные рекомендации специалистов по установке и эксплуатации пластиковых окон

Многие пользователи сталкиваются с проблемой образования конденсата на окнах. Чтобы ее устранить, нужно обеспечить движение теплого воздушного потока к стеклянной поверхности. Систематическое проветривание уменьшает влажность в помещении, что снижает вероятность запотевания в несколько раз, особенно это актуально для таких комнат, как ванная и кухня. Специалисты рекомендуют оборудовать в доме систему вентиляции. Если прикрепить термометр к пластиковому окну, то появился возможность контролировать и минимизировать температурный перепад.

Периодически необходимо очищать каналы водоотвода, они удаляют лишнюю влагу из внутренней полости окон. После установки следует избавиться от мусора, следов шпаклевки, монтажной пены. Применять острые инструменты категорически запрещено. Рекомендуется воспользоваться пластиковым шпателем и пылесосом.

Изделия из ПВХ профиля не нуждаются в особом уходе, но соблюдение некоторых правил поможет увеличить срок и удобство эксплуатации окон. Главное требование предъявляется к составу моющих средств. Следует отдать предпочтение специальным веществам, предназначенных для пластиковых и стеклянных поверхностей.

Контакт с ацетоном, бензином, растворителем вредит поверхности профиля.

Установка и крепление пластиковых окон – это важный и ответственный момент, который требует от мастера определенных навыков. При наличии инструментов и знаний выполнить монтаж можно самостоятельно. Однако в случае неудачи производитель может отказать в гарантии. Вызов специалиста повлечет за собой дополнительный расходы. Для качественной установки пластиковых окон следует выбрать проверенную компанию.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

45.63%

38.02%

16.35%

Проголосовало: 526

Основной принцип работы и особенности конструкции

На практике используется два типа анкеров, которые различаются устройством и технологией монтажа. Классический рамный крепеж включает следующие детали:

Втулка из стали с антикоррозионным покрытием и выступами в верхней части, которые предупреждают проворачивание при установке. Внизу есть специальный паз для гайки. При ее затягивании втулка увеличивается в объеме, за счет чего обеспечивается прочная фиксация в основании.
Винт с резьбой – помещается во втулку и обеспечивает крепление. Конфигурация головки позволяет использовать для монтажа электроинструмент.
Гайка конусообразного типа – накручивается на винт. При затягивании она перемещается по направлению к шляпке, в результате чего втулка расклинивается до тех пор, пока не произойдет прочная фиксация. Выступы должны размещаться в пазах, чтобы максимально расширять втулку.

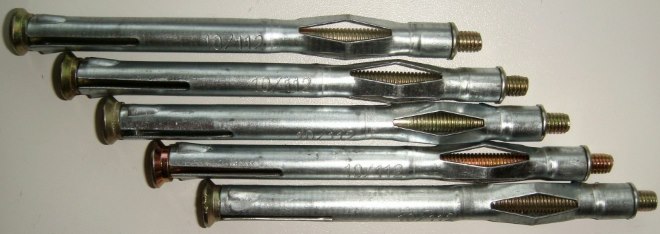

Если нужно выполнить крепление к пустотелой основе, то классический крепеж не подойдет. Для этого используют усовершенствованную модификацию анкера, с помощью которых можно монтировать как на монолитном, так с полостями основании. Его конструкция и принцип установки отличается от стандартного изделия.

Основными элементами метиза являются:

Стальная втулка с разрезами в нижней части, смещенными от конца. Это похоже на дюбель-бабочку, в котором выступы раздвигаются в стороны и фиксируют крепеж в полом материале.
Шпилька имеет удлиненную резьбовую часть, чтобы можно было установить и максимально прочно закрепить крепление.
Плоская гайка, поскольку ее задача состоит в не в расклинивании, а в стягивании втулки.

Анкерный дюбель представляет собой облегченную версию болта. Конфигурация головки позволяет закрутить его на одном уровне с основанием, без выступов над поверхностью. При вкручивании винта втулка расклинивается и образуется прочное соединение.

Как выбирать рамный дюбель?

В отличие от типовых шурупов и стандартных дюбелей, данный крепеж предполагает особый расчет соответствия конкретного типоразмера задачам установки. Каждый параметр имеет значение. Например, в жестких условиях эксплуатации снаружи необходимо предусматривать толстое защитное покрытие. Если планируется монтаж с сохранением гладкой поверхности, значит, следует выбирать дюбель рамный металлический с плоской головкой. И, разумеется, обязателен подбор элемента с точки зрения размерных параметров – оцениваются характеристики длины и ширины, подходящие к формату целевого стройматериала.

Радикальные методы

Кроме «интеллектуальных» способов удаления метиза из стены, существуют и более радикальные. Чаще всего, чтобы изъять анкер без хлопот, его просто высверливают. Для этого используют сверла по металлу из высококачественной стали. Как правило, разрушив распорный резьбовой механизм изделия, можно легко его вынуть из отверстия. Второй, более грубый способ, наиболее «травматичен» для конструкции. Чтобы вынуть болт, шпильку забивают обратно в обойму, после чего бетон вокруг анкера разрушают перфоратором или зубилом и молотком, на глубину около 1 сантиметра. После того, как обойма выступит над поверхностью бетона, ее нужно захватить плоскогубцами и попытаться вытащить из стены. Используя два последних способа демонтажа распорных анкеров, вы должны быть готовы к тому, что стена или потолок вокруг крепежа получат повреждения. Поэтому, приступая к такой работе, не забудьте запастись шпаклевкой и шпателем.

Правила монтажа элемента крепления

Давайте теперь рассмотрим основные правила монтажа нашего дюбеля на конкретном примере. Ведь от соблюдения всех технических условий установки анкера зависит, как в дальнейшем будет держаться закрепленный нами элемент конструкции, будь то дверная коробка или деревянный брус, на который мы собрались повесить тяжелый ковер. В первую очередь нам необходимо подготовить инструмент, с помощью которого мы проведем монтаж.

Для этого возьмем перфоратор, бур для него, диаметром 8 миллиметров, и еще нам понадобится крестовая отвертка, чтобы закрутить крепежную шпильку, а также приготовьте молоток, без него нам не обойтись. В качестве примера мы рассмотрим установку оконной рамы с последующим использованием нашего рамного крепежа. Итак, приступим и поэтапно пройдем все шаги монтажа оконного блока.

Особенности конструкции и принцип действия

Оконный анкер имеет определённые технические возможности, зависящие от его конструкции. Перед тем как начать проводить монтажные работы, необходимо помнить, что такой анкер не предназначен для больших нагрузок. Он не сможет удержать вес, превышающий 30 кг.

Важнейшим элементом этой конструкции является стальная втулка, имеющая продольные прорези. Из них получаются своеобразные лепестки, которые разжимаются, когда устанавливается крепёжное изделие. Чтобы происходило разжимание лепестков, боковую часть втулки оснастили конусной гайкой.

Чтобы шляпка рамного анкера полностью входила в установочное отверстие, боковая поверхность головки сделана конусной формы. Поэтому для работы с этими крепёжными деталями необходимо, кроме сверления отверстий, предусмотреть специальный «потай», куда спрячется головка болта.

Дюбели и анкеры: сходства и отличия

Дюбель – это изделие, удерживающее конструкцию в несущем основании совместно с каким-либо другим метизом (например, саморезом, винтом или гвоздем).

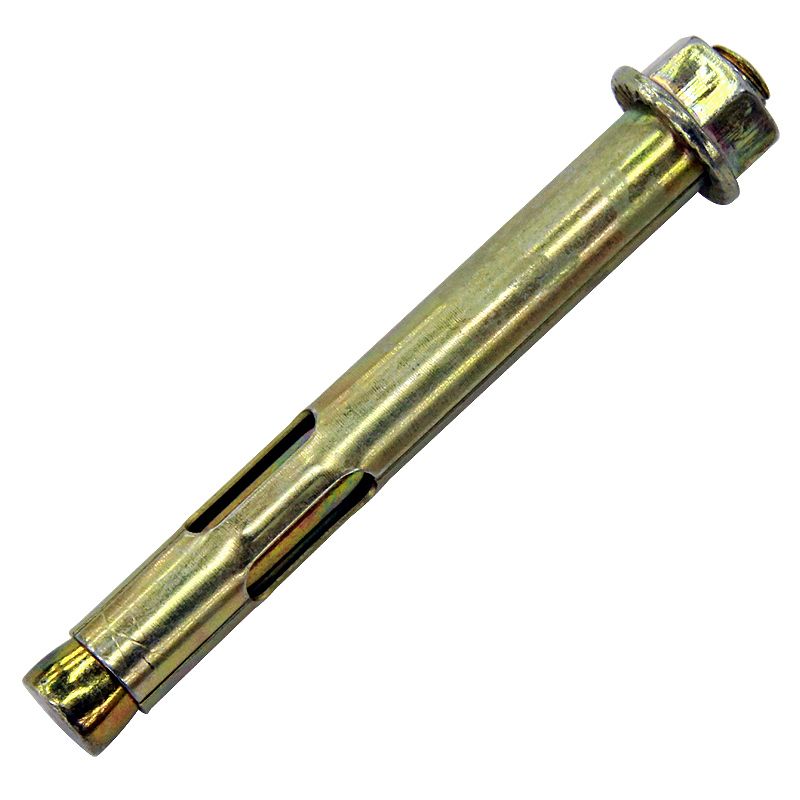

Анкер – комбинированное крепежное изделие, выполняющее одновременно две функции: закрепление в основании и фиксацию прикрепляемой конструкции или детали.

Дюбели – это чаще всего пластиковые гильзы, которые распираются изнутри дополнительным металлическим или пластиковым элементом для плотного прижимания к стенкам отверстия. Анкеры – преимущественно металлические изделия, состоящие из нескольких деталей.

Но между этими двумя видами крепежа – очень тонкая грань. Например, болт Молли технически является анкером. Но поскольку он не может выдерживать большие нагрузки (это связано с характеристиками гипсокартона – материала, в которые болт устанавливается), то его относят к дюбельной технике.

Выбор анкерного или дюбельного крепления зависит от конкретных задач. На выбор вида и размера крепежного устройства влияют:

величина, направление и характер прилагаемых нагрузок (статические или динамичные);
глубина и качество сверления отверстий в перегородках или перекрытиях;
характеристики, прочность и структура материала основания;
масса прикрепляемых конструкций;
прочность крепежа.

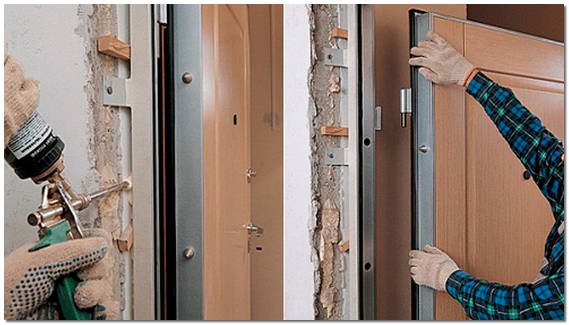

Какой анкер выбрать для монтажа металлической двери?
