Виды компрессоров: классификация по принципу действия, типу привода, условиям эксплуатации

Весомые части винтового нагнетателя воздуха

Роторный нагнетатель воздуха имеет несколько важных элементов, которые и предоставляют подачу среды под высоким давлением. Анализируя особенности конструкции отметим:

Пара червячных зацепленных роторов, один из которых ведущий, второй ведомый.
Корпус может делаться очень разным образом, отличается большой герметичностью.
Объем конструкции зависит от формы ротора, а еще их габаритов.

В изготовлении встречаются очень разные профиля роторов. В общем необходимо заявить, что от этого в большинстве случаев зависят главные характеристики эксплуатации.

Напоследок напомним, что роторные нагнетатели воздуха на данное время один из очень популярных

При подборе уделяют внимание техническому состоянию, типу используемых материалов во время изготовления, рабочему объему и многим иным моментам

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

3 Quattro Elementi KM 50-380

Quattro Elementi KM 50-380

Для более-менее масштабной покраски автомобилей нужен компрессор помощнее, и среди относительно недорогих вариантов мы отыскали самый производительный – Quattro Elementi KM 50-380. В его маркировке зашифрованы показатели: 50 л – это объем воздухосборника, 380 – показатель входной производительности в л/мин. Производительность на выходе, естественно, будет ниже и составит примерно 270 л/мин. – достаточно, чтобы создать давление 8 бар за 1,5 минуты. При этом мощность двигателя (2,2 кВт) и, соответственно, энергорасходы не намного отличаются от мощности менее производительных компрессоров (1,5–2 кВт), так как КПД данной модели выше благодаря двухцилиндровой конструкции поршневой группы.

Производитель повысил ресурс агрегата, установив чугунные цилиндры вместо алюминиевых. На днище ресивера предусмотрен сливной клапан, позволяющий быстро избавляться от конденсата, а сам ресивер во избежание коррозии покрыт краской. Компрессор весит 40 кг, и для его транспортировки есть ручка и два колеса. Как свидетельствуют отзывы, включается он нечасто, подкачивает быстро, а значит, проработает долго. Из минусов было указаны неудобство замены масла и недостаточная длина питающего кабеля.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
электромотор – приводит в движение роторы блока сжатия;
винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
масляный фильтр — очищает масло перед подачей его в винтовой блок;
реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Какие компрессоры холодильника лучше

Не существуют рейтинга лучших компрессоров для холодильника. Большинство современных производителей выпускают только модели холодильников с компрессом определенного типа. В таком случае необходимо решить для себя, что важнее – выбрать холодильник, основываясь на производителе или виде компрессора. Некоторые производители разрабатывают собственные модели. К таким компаниям относится LG и Samsung.

От выбора вида компресса будет зависеть, сколько времени холодильник будет работать без замены и ремонта. Поэтому лучше всего купить модель с инверторным устройством. Они отличаются длительным сроком службы и минимальным затратами электроэнергии.

Линейные устройства – оптимальное решение для тех, кому важна длительная свежесть продуктов. Коллекторные модели хоть и относятся к самым простым и старым. Но при этом благодаря доступной цене, они все также пользуются популярностью.

Роторный компрессор с кулачковыми роторами

Подобный вариант исполнения применяется в том случае, когда нужно передавать большой объем вещества за минимальный период. Среди особенностей отметим:

Подвижные части не соприкасаются. Именно поэтому снижается вероятность сильного износа.
Нет необходимости в добавлении масла, за счет чего существенно упрощается процесс обслуживания.
Устройства с большим размером имеют электрический двигатель, который подключен напрямую к основному элементу. Меньшие варианты исполнения снабжаются клиноременной передачей.

Встречается довольно большое количество разновидностей подобного устройства. Основными элементами можно назвать:

Корпус.
Ротор.
Распределительные шестерни.
Уплотнительные прокладки.
Подшипники.

Принцип действия устройства можно охарактеризовать следующим образом:

Роторы не находятся в зацеплении на момент работы.
Газ внутри не сжимается.
Есть возможность проводить монтаж подвижных элементов на параллельных винтах.
Кулачки не соприкасаются.
Подшипники и распределительные части смазываются на момент работы.

Область применения подобных устройств весьма обширна. Примером можно назвать различные промышленные установки, а также оборудование для нанесения лакокрасочных материалов.

Роторные компрессоры

Компрессоры используются для того, чтобы для различных газов (в том числе воздух, хладагенты, природный газ и специальные газы: аммиак, кислород, азот и др.) получить давление выше, чем нормальное атмосферное давление.

Роторные компрессоры являются компрессорам объемного типа. Объемный компрессор создает уменьшение объема газа для увеличения его давления.

Роторные компрессоры получили свое название от вращающегося рабочего элемента. Они сжимают газы при помощи кулачковых роторов, жидкости, винтов или пластин. В ответ на запросы рынка усилиями многих компаний-производителей появились на свет компактные и эффективные компрессорные машины.

К роторным компрессорам относятся компрессоров следующих типов: винтовой, кулачковый (Рутс компрессор), пластинчатый, спиральный и жидкостно-кольцевой.

За исключением различий в конструктивном исполнении, компрессоры этого типа имеют несколько общих особенностей. Наиболее важная особенность, которая отличает их от поршневых компрессоров, – отсутствие большого количества клапанов. Роторные компрессоры имеют меньший вес, чем поршневые, имеют простое конструктивное решение, могут быть с одним или несколькими роторами. Дизайн ротора отличает типы друг от друга, и также режим работы и размер являются уникальными для каждого типа компрессоров.

Роторные компрессоры часто представляют собой одинарный агрегат с приводом. Кроме того встречаются установки с последовательным расположением, в комплекте или без промежуточного редуктора.

Большинство компрессоров роторного типа комплектуют электродвигателем, однако переносные компрессоры могут комплектоваться также двигателем внутреннего сгорания.

Роторный винтовой компрессор

рис 1. Винтовой компрессор

Винтовой компрессор – это широко используемое средство для сжатия воздуха, технологических газов и хладагента. Эффективная работа винтовых компрессоров зависит в основном от правильного дизайна ротора. Данный тип компрессоров часто используется в промышленности. В последние десятилетия данный тип компрессоров стал широко популярен в газовой промышленности при работе с низким давлением и высокой производительностью. Давление на всасывании может быть очень низким, а на нагнетании достигать 400psig.

Винтовой компрессор имеет показатели, близкие к поршневым и центробежным компрессорам. Так, например, большая винтовая установка, рассчитанная на 40000 cfm – это типичная зона применения центробежных компрессоров, а небольшие установки для автомобильного кондиционирования воздуха – это типичная область применения поршневых компрессоров.

Конструктивное устройство:

Рабочий элемент компрессора – два винтовых ротора, которые вращаются по направлению друг к другу: когда левый ротор поворачивается по часовой стрелке, правый ротор вращается против часовой стрелки. Роторы и корпус разделены небольшим зазором. Оба ротора могут крепиться к валу привода, который приводит компрессор в рабочее состояние. В компрессоре есть впускное и выпускное отверстие для рабочей среды. Винтовые компрессоры могут иметь различные материальные исполнения. Термическая обработка роторов обычно не требуется.

Поршневой компрессор

Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер. Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.

Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.

Жидкостно-кольцевые компрессоры

Такие модели считаются универсальным устройством, у которого давление создается при помощи жидкостного кольца. Он действует по принципу поршня. В рассматриваемом случае есть только один ротор, размещенный в центральной части. В большинстве случаев при изготовлении применяется чугун, вал из углеродистой стали рассчитан на воздействие большой осевой нагрузки. Стоит учитывать, что выделяют два типа подобных приборов – одноступенчатые и многоступенчатые.

Принцип действия этого механизма характеризуется следующими особенностями:

Ротор и цилиндр частично заполняются при сжимании жидкостной среды, за счет чего образуется кольцо.
При непосредственном движении поршня образуется газовый карман.
Сервисная жидкость в большинстве случаев представлена обычной водой бытового предназначения.

Встречаются подобные варианты исполнения не так часто, как другие. Но им свойственны следующие преимущества:

Возможность эксплуатации при минусовой температуре.
Надежность. Как показывает практика, механизм может прослужить в течение нескольких лет без возникновения неполадок и дефектов.
Эффективный теплоотвод.
Простое техническое обслуживание.
Устройство может применяться для работы практически в любой среде.
Между вращающимися элементами нет непосредственного контакта, за счет чего существенно снижается степень износа.

При изготовлении основных элементов применяется сталь ил чугун. Оба материала характеризуются повышенной устойчивостью к воздействию влажности или других химических веществ.

Спиральные компрессоры

Меньше всего распространены спиральные конструкции, так как они представлены объемными машинами. Внутри находятся спирали, которые вложены друг в друга, за счет которых обеспечивается создание требуемого давления.

Несмотря на то, что подобная технология получила широкое распространение, она применяется относительно недавно. Спиральные роторные компрессоры получили широкое распространение в промышленности и быту.

Среди конструктивных особенностей отметим:

Корпус герметичный, часто производится путем литья или сварки. За счет этого обеспечивается высокая степень эффективности спирального нагнетателя воздуха.
Есть муфта и блок спиралей.
В качестве источника вращения применяется двигатель.

В большинстве случаев конструкция имеет вертикальную компоновку. Для хранения смазывающей жидкости создается специальный картер.

Устройство и принцип действияроторно-лопастного насоса

Роторные насосы бывают пластинчатыми и роторно-лопастными. 2-й вид устройств, является более надёжным.Двухлопастные роторы выполняют основную работу, а остальные элементы создают внутри камеры нужное давление и перенаправляют поток жидкости в нужное русло.

Роторно-лопастной насос состоит из таких элементов:

Статора.
Поршня.
Ротора.

Данные элементы работают по следующему принципу:

Жидкость поступает внутрь насоса сквозь входное отверстие.
В результате вращения ротора она перемещается далее, благодаря поступательным и вращательным движениям.
Взаимодействуя с внутренними стенками, роторные лопасти формируют замкнутое пространство.
Далее пространство замыкается ещё больше, что провоцирует выталкивание жидкости, сквозь выходное отверстие.

Приобретая насосы ротационного типа, следует обращать внимание на их конструктивное исполнение. Они могут быть вращательными или поступательными

Судя по названию, вращательный тип способен осуществлять только вращательные движения, а поступательные и те и другие, чем характеризуется повышенное КПД и мощность насоса.

Роторно-вращательные насосы

Роторно-вращательный тип промышленных насосов может быть: винтовым или шестерёнчатым (зубчатым). В первом случае винты, вращающиеся вокруг своей оси формируют внутри насоса временные рабочие камеры. Они вместе с перекачиваемой жидкостью подаются вдоль винтовой оси к нагнетательному патрубку. При работе зубчатого вида насоса, стенки корпуса и шестерёнки формируют рабочую камеру. В итоге, попадающие внутрь жидкости двигаются и перемещаются в выходное отверстие.

Поступательные роторные насосы

Среди самых популярных роторно-поступательных насосов стоит отметить именно шиберный тип. Шиберные конструкции представляют собой вращающийся ротор, в продольные прорези которого встроены специальные пластины – шиберы. Функционирующая камера формируется 2-мя расположенными вблизи друг от друга шиберами, внутренними стенками корпуса и самим ротором. Герметичность обеспечивается, благодаря прижатию пластин к внутренней стенке самого насоса, путём воздействия центробежных сил или пружин.

Роторные насосы могут быть изготовлены по-разному, но работают по примерно одинаковому принципу и качественно выполняют поставленную задачу. Их используют не только в промышленности, но и в быту для полива сада. Если вы приобретаете данную конструкцию, обратитесь в магазин промышленной техники. Там вы можете посоветоваться со специалистом и подобрать устройство, максимально подходящее для выполнения поставленной задачи.

Роторный или ротационный компрессор

Роторный компрессор уменьшает объем воздуха, сжимая его между взаимодействующими, вращающимися в противоположных направлениях компонентами, которые нагнетают воздух в резервуар.

Сущность действия ротационного компрессора заключается в том, что независимо от его конструктивных особенностей, всасывание газа или воздуха производится той полостью компрессора, объем которой увеличивается при вращении ротора.

Ротационные компрессоры изготавливаются из нержавеющей стали, алюминия или чугуна.

Для промышленных или экстремальных условий металл может быть тяжелым. Компрессоры могут быть газовыми или электрическими. Мини или портативные компрессоры часто работают от батарей.

Роторные компрессоры состоят из воздушного резервуара, двигателя с вращающимися винтами, воздушного шланга и различных принадлежностей, включая манометр, фитинги и антивибрационные ножки. Воздушные компрессоры работают в широком спектре отраслей, таких как строительство, производство, сельское хозяйство, автомобилестроение, фармацевтика и производство пластмасс.

Чаще всего они используются для питания пневматических инструментов, которые зависят от стабильной и мощной подачи воздуха. Пистолеты для гвоздей, степлеры и отбойные молотки — вот лишь несколько примеров. Для работы шин, труб и других надувных изделий используются воздушные компрессоры.

Эти аппараты используются для наполнения резервуаров и баллонов плотным сжатым воздухом для увеличения емкости резервуара. Воздушные компрессоры используются для циркуляции и очистки воздуха, а их сила полезна для промышленной очистки и сушки.

Ротационные компрессоры могут работать в непрерывном режиме и используются в коммерческих и промышленных целях. Они также широко используются для автомобильных двигателей, поскольку их можно легко калибровать для соответствия поршневым двигателям.

Ротационные воздушные компрессоры сжимают воздух, уменьшая его объем за счет сжатия и кинетической энергии вращающегося элемента. Роторные винтовые компрессоры имеют форму винтовых винтов, которые сцепляются друг с другом, образуя воздушные карманы, которые постоянно конденсируются в объеме до тех пор, пока не будут выпущены.

В центробежных компрессорах используется роторная крыльчатка, которая быстро ускоряется, а затем замедляется. Эти компрессоры часто производятся для работы без сальников. Поскольку лопасти и роторы имеют тонкую механическую обработку, они очень плотно прилегают друг к другу и не требуют масла или смазки.

Безмасляные воздушные компрессоры используются в медицине и пищевой промышленности, где недопустима даже одна часть на миллиард нефти. Компрессоры идентифицируются не только по использованию масла или без масла, но и по принципу их работы.

Двумя основными типами операций являются компрессоры прямого вытеснения и динамические компрессоры. Компрессоры прямого вытеснения работают за счет заполнения и опорожнения воздушной камеры и включают в себя винтовые и поршневые компрессоры.модели.

Читайте: Что такое воздушные компрессоры и как они работают?

Читайте: Что такое безмасляные воздушные компрессоры?

Читайте: Что такое поршневые компрессоры?

В динамических воздушных компрессорах используется вращающееся устройство для принудительной конденсации воздуха. Осевые и центробежные компрессоры динамичны.

Компрессоры также могут быть одно- или многоступенчатыми, в зависимости от количества камер и циклов, через которые проходит воздух до достижения желаемого давления. Для многоступенчатых компрессоров возможно более высокое давление, но они не могут нагнетать воздух так быстро, как одноступенчатые модели.

Принцип работы ротационного компрессора

Роторный компрессор с кулачковыми роторами

Подвижные части не соприкасаются. Именно поэтому снижается вероятность сильного износа.
Нет необходимости в добавлении масла, за счет чего существенно упрощается процесс обслуживания.
Устройства с большим размером имеют электрический двигатель, который подключен напрямую к основному элементу. Меньшие варианты исполнения снабжаются клиноременной передачей.

Корпус.
Ротор.
Распределительные шестерни.
Уплотнительные прокладки.
Подшипники.

Принцип действия устройства можно охарактеризовать следующим образом:

Роторы не находятся в зацеплении на момент работы.
Газ внутри не сжимается.
Есть возможность проводить монтаж подвижных элементов на параллельных винтах.
Кулачки не соприкасаются.
Подшипники и распределительные части смазываются на момент работы.

Классификация компрессоров по принципу действия

По принципу действия компрессоры классифицируются на объемные и динамические.

Объемные

Это агрегаты, имеющие рабочие камеры, в которых происходит процесс сжатия газа. Сжатие происходит за счет периодического изменения объема камер, соединенных с входом (выходом) аппарата. Чтобы предотвратить обратный выход газа из агрегата, в нем устанавливают систему клапанов, которые открываются и закрываются в определенный момент наполнения и опорожнения камеры.

Динамические

В динамических компрессорах повышение давления газа происходит за счет ускорения его движения. В результате кинетическая энергия частиц газа превращается в энергию давления.

Безмасляные (сухие) компрессоры

Компрессоры с сухим принципом сжатия функционируют без применения смазывающих веществ и осуществляют генерацию воздуха 100% чистоты, что делает их оптимальным решением для производств с критичными требованиями к качественным характеристикам сжатого воздушного потока. Установки задействованы в технологических процессах пищевого производства и в медицинской отрасли, в автомастерских, при сборке мебельных конструкций и при организации покрасочных работ. Преимуществами безмасляных механизмов являются:

Компактные габаритные размеры и небольшой вес;
Приемлемая стоимость;
Отсутствие затрат на компрессорное масло.

Безмасляные (сухие) компрессоры

Установки не предусматривают применение сепаратора, отличаются простотой конструкции и предусматривают легкость перемещения. В отличие от масляных моделей имеют более низкий эксплуатационный ресурс из-за трения элементов.

Роторные компрессоры

Роторные компрессоры оснащены вращающим сжимающим элементом. К ним относятся винтовые компрессоры. Рынок винтовых компрессоров отличается многообразием. Однако, основные принципы устройства и работы винтового компрессора одинаковы практически у всех производителей. В этих компрессорах давление понижается за счёт вращения винтов.

Принцип работы винтового компрессора известен уже более 120 лет, конструкция разрабатывалась с 30-х годов ХХ века и была запатентована в 1934 г. Разработка винтового компрессора представляет собой историю успеха 20-го столетия. Изначально они не пользовались таким спросом, так как производство роторов было дорогим. Но в результате разработок эта проблема была решена. Винтовые компрессоры используются, если требуется обеспечить предприятие большим количеством сжатого воздуха. Винтовые компрессоры отличаются низким уровнем вибраций и шума. К преимуществам винтовых компрессоров относится простота их обслуживания.

Винтовой блок — важная составляющая часть компрессора является весьма надежным со сроком службы 15-20 лет. Винтовой блок может работать с переменной скоростью, при этом снижение скорости винтов изменяет лишь кол-во сжатого воздуха.

На винтовом компрессоре нет частей вызывающих значительные вибрации и шум. Поэтому винтовой компрессор можно устанавливать непосредственно в месте эксплуатации – в производственном цехе. Отработанное тепло можно использовать для обогрева в зимний период.

Виды динамических компрессоров

Аппараты с динамическим принципом действия разделяют на осевые, центробежные и струйные. Различаются они между собой типом рабочего колеса и направлением движения потока воздуха.

Осевые аппараты

В осевых компрессорах поток газа движется вдоль оси вращения вала через неподвижные направляющие и подвижные рабочие колеса. Скорость потока воздуха в осевом аппарате набирается постепенно, а преобразование энергии происходит в направляющих.

Для осевых компрессоров характерны:

высокая скорость работы;
высокий КПД;
высокая подача потока воздуха;
компактные размеры.

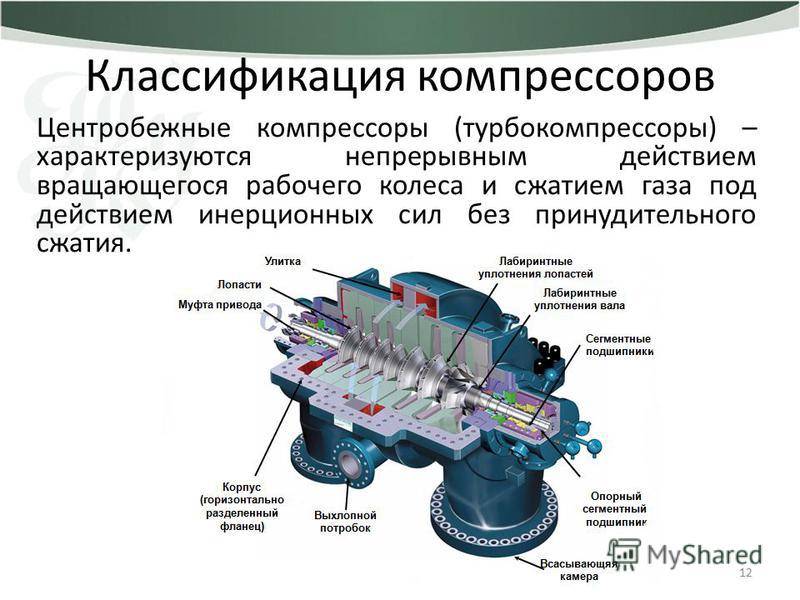

Центробежные агрегаты

Центробежные компрессоры имеют конструкцию, обеспечивающую радиальный выходной поток воздуха. Поток воздуха, попадая на вращающееся рабочее колесо с радиально расположенными крыльчатками, за счет центробежных сил выбрасывается к стенкам корпуса. Далее, воздух перемещается в диффузор, где и происходит процесс его сжатия.

Центробежные аппараты не имеют узлов с возвратно-поступательными движениями, поэтому обеспечивают равномерный поток воздуха, силу которого можно регулировать. Также данный тип агрегатов отличается долговечностью и экономичностью.

Струйные компрессоры

В аппаратах струйного принципа действия для увеличения давления газа (пассивного) используется энергия активного газа.

Для этого к устройству подводится 2 потока газа: один с низким давлением (пассивный), а второй – с высоким (активный). На выходе из устройства образуется газовый поток с давлением выше пассивного, но меньшим, чем у активного газа.

Как работает винтовой компрессор, в каких режимах

Возможно несколько функциональных состояний:

Старт – при нажатии основной кнопки , запускается двигатель, который приводит в движение роторы винтового блока. Компрессор переходит в следующий режим.
Нагрузка — атмосферный воздух проходит в винтовой блок через всасывающий фильтр и открытый впускной клапан. Давление в пневматической сети начинает подниматься, и постепенно доходит до верхнего значения, установленного на контроллере. Компрессор переходит в режим холостого хода.
Холостой ход – впускной клапан закрывается и воздух перестает попадать в винтовой блок. Мотор и роторы винтового блока продолжают вращаться, но так как сжатия не происходит, нагрузка в таком режиме составляет примерно 30% от максимальной мощности. Такой режим нужен, чтобы, в случае возобновления потребления сжатого воздуха, заново не запускать электродвигатель.
Если потребление возобновилось, то компрессор переходит в режим нагрузки. Если потребление не возобновилось в течение определенного времени (настраивается в контроллере), компрессор переходит в режим разгрузки и останова.
Останов – отключение оборудования в штатном (нормальном) порядке.
Alarm stop – экстренное прекращение работы, со срочной (незапланированной) остановкой мотора, с пропуском холостого хода и других промежуточных этапов. Осуществляется нажатием на кнопку.

Низкая скорость вращения рабочего колеса

Современные станции управления насосом оснащены устройствами плавного пуска и регулированием частоты вращения электродвигателя. Плавный запуск позволяет избежать больших пусковых токов и рывков влияющих на долговечность насоса и привода.

Для электродвигателей центробежных насосов частота вращения составляет примерно 3000 об/мин (рисунок 10). Когда эти устройства не правильно запрограммированы, вращение вала электродвигателя может быть ниже требуемого в результате снижение расхода жидкости будет неизбежным.

Перед запуском следует проверить правильность работы системы автоматизации и соответствие параметров работы электродвигателя.

Видео: какой компрессор для холодильника лучше

Какой компрессор для холодильника лучше?

Watch this video on YouTube Watch this video on YouTube

Хотите разбираться лучше других?

Принцип работы пускозащитного реле для бытового холодильника – Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
Устройство, принципы работы и конструкция бытовых холодильников – Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…
Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников – Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
Как работает абсорбционный холодильник – Бытовой абсорбционный холодильник помогает хранить продукты свежими долгое время. Данная статья расскажет о возможных видах холодильников и их принципах работы. Абсорбционный…
Электрическая схема холодильника – В статье пойдёт речь об электрических схемах подключения холодильников разных производителей, ответы на интересующие вас вопросы: как выглядит схема подключения, что это такое,…

Поршневые компрессоры

На рис. 1.2 показаны типовые конструктивные схемы поршневых компрессоров: крейцкопфные — с двухсторонним всасыванием и бескрейцкопфные — одностороннего всасывания (мощностью до 100 кВт).

По расположению цилиндров поршневые компрессоры подразделяются на вертикальные, горизонтальные и угловые, К вертикальным относятся машины с цилиндрами, расположенными вертикально (рис. 1.9), к горизонтальным — с цилиндрами, расположенными горизонтально (рис. 1.2). При горизонтальном расположении цилиндры могут быть размещены по одну сторону коленчатого вала, такие компрессоры называются горизонтальными с односторонним расположением цилиндров; а по обе стороны вала — горизонтальными с двухсторонним расположением цилиндров (рис. 1.2).

Рис. 1.9. Вертикальный шестиступенчатый компрессор для сжатия азотоводородной смеси

К угловым компрессорам относятся машины с цилиндрами, расположенными в одних рядах вертикально, в других — горизонтально. Такие компрессоры называются прямоугольными. К угловым компрессорам относятся машины с наклонными цилиндрами, установленными У-образно и Ш-образно (компрессоры называются соответственно У- и Ш-образными).

Прогрессивным в развитии поршневых компрессоров является переход на оппозитное исполнение компрессоров крупной и средней производительности. Оппозитные компрессоры, представляющие собой горизонтальные машины с встречным движением поршней и расположением цилиндров по обе стороны вала, отличаются высокой динамической уравновешенностью, меньшими габаритами и массой. Благодаря своим преимуществам оппозитные компрессоры практически полностью вытеснили традиционный тип крупного горизонтального компрессора.

Для машин малой и средней производительности основным является прямоугольный тип компрессора и компрессора с У-образным расположением цилиндров.

По числу ступеней сжатия компрессоры различаются одно-, двух- и многоступенчатые. Многоступенчатое сжатие вызывается необходимостью ограничить температуру сжимаемого газа (рис. 1.10).

Например, при адиабатном сжатии в одном цилиндре до избыточного давления 0,3 МПа температура сжимаемого воздуха достигает 453 К. Трущиеся пары компрессора (поршни, цилиндры, сальники) смазываются маслом, которое при высоких температурах разлагается, образуя нагар. В воздушных компрессорах возникает опасность воспламенения и взрыва масляного нагара, накапливающегося в трубопроводах, на крышках цилиндров и поверхностях клапанов, поэтому температура нагнетаемого воздуха не должна превышать 453 К.

Рис. 1.10. Схема многоступенчатого компрессора

1 — цилиндры; 2 — холодильники; 1—3 ступени сжатия

На схеме многоступенчатого компрессора (рис. 1.10) газ в цилиндре I ступени сжимается от давления всасывания до некоторого промежуточного давления, затем проходит межступенный холодильник I ступени, в котором его температура снижается от температуры нагнетания до температуры всасывания, и направляется в цилиндр II ступени. Здесь газ сжимается до более высокого давления, проходит следующий межступенный холодильник и направляется в цилиндр III ступени и т. д.
