Классификация гидравлических и виды шестеренных насосов

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1. всасывающая и нагнетательная полости;
2. внешний и внутренний роторы;
3. вал привода.

Работа масляного насоса

с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

• примерно на треть меньшая отбираемая у двигателя мощность;
• меньший износ масла за счет снижения частоты и числа оборотов;
• масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

Роторный тип масляного насоса

1. всасывающая полость 2. масло 3. внешний ротор 4. нагнетательная полость 5. приводной вал 6. внутренний ротор

Роторный масляный насос по принципу работы схож с шестеренчатым внутреннего зацепления. Но у него рабочими элементами являются не шестерни, а два ротора с лопастями. У него тоже имеется полость нагнетания, которая перекачивает масло, но отсутствует разделительный сектор за ненадобностью. В отличие от зубьев лопасти захватывают больше масла, что позволяет его закачивать в систему в требуемом количестве. На автотранспорте применяются как нерегулируемые, так и регулируемые роторные насосы.

Их достоинством помимо компактных размеров, является уменьшенный отбор мощности от двигателя.

Нерегулируемый вариант работает по тому же принципу что шестеренчатые, то есть для поддержания давления в заданном диапазоне используется перепускной клапан.

Регулируемый же тип насоса обеспечивает поддержание определенного значения давления на любых режимах работы двигателя. Достигнуто это благодаря использованию дополнительного компонента в конструкции – подпружиненного подвижного статора. В результате этого роторы помещены в него, а сам статор – в корпус насоса.

Регулируемый тип масляного насоса роторного типа 1. нагнетательная полость 2. внешний ротор 3. внутренний ротор 4. регулировочная пружина 5. всасывающая полость 6. приводной вал 7. подвижный статор А — Сторона нагнетания Б — Сторона всасывания

Его задача – изменение объема нагнетательной полости, имеющейся между роторами. А работает все так: на малых оборотах, когда давление недостаточно, пружина смещает статор, увеличивая объем, что приводит к перекачке большего количества масла, из-за чего давление возрастает.

При высоких же оборотах, когда давление повышается, масло начинает преодолевать усилие пружины и из-за чего статор отходит и пространство уменьшается, от этого снижается количество закачиваемого масла. Таким образом, за счет перемещения ротора и уменьшения-увеличения нагнетательной полости удается поддерживать давление в строго определенном значении.

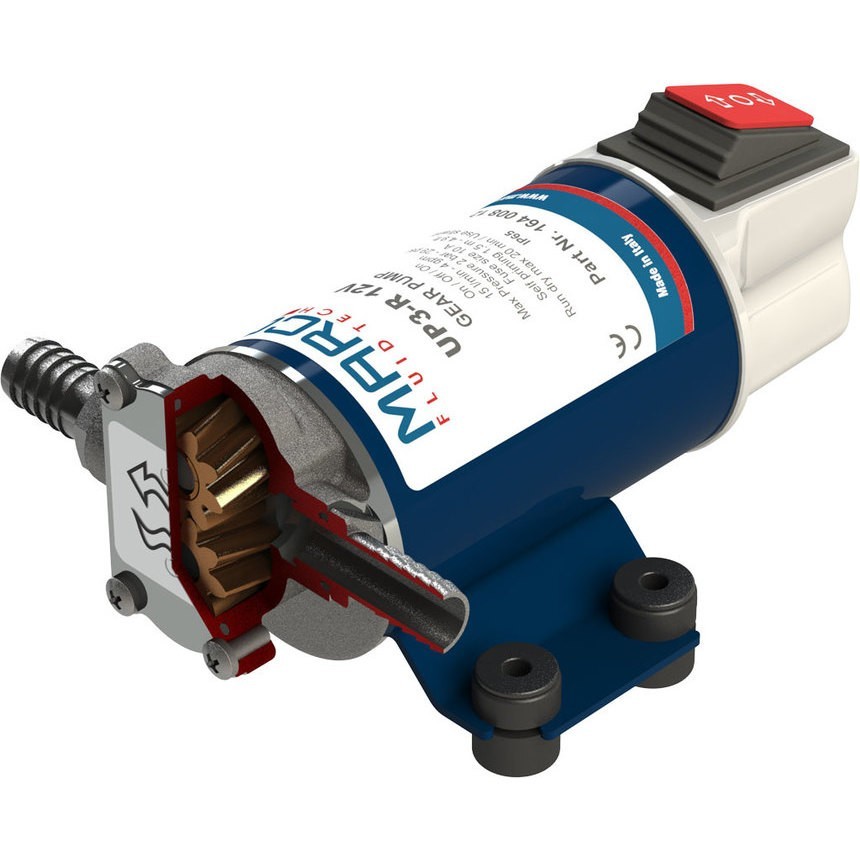

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

— шевронная шестерня

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

Схема шестеренного насоса с внешним зацеплением

• Ведущая шестерня
• Ведомая шестерня
• Вал насоса, соединенный с приводом
• Система уплотнения вала
• Задний подшипник (втулка)
• Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Проточная часть насоса:	Шестерни	Упорные втулки
· Серый чугун	· Углеродистая сталь	· Графит
· Ковкий чугун	· Нержавеющая сталь	· Бронза
· Углеродистая сталь	· Дуплекс	· Карбид кремния
· Нержавеющая сталь	· PTFE
· Дуплекс	· Композитные материалы PPS
· Композитные материалы (PPS, ETFE)

Типы уплотнения вала насоса

• Сальниковое уплотнение (ссылка на сальниковое уплотнение)
• Манжетное уплотнение
• Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
• Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

• Перекачка высоковязких жидкостей
• Высокое давление
• Нет перегрузок на валу из-за подшипников с двух сторон
• Тихая работа
• Широкий выбор материалов
• Возможность использовать в качестве дозировочных
• Реверсивный насос

Недостатки:

• Четыре упорных подшипника располагаются в перекачиваемой среды
• Недопустимо попадание твердых включений
• Не эффективны при работе с жидкостью с низкой вязкостью
• Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

• Энергетика
• Нефтяная и газовая промышленность
• Химическая промышленность
• Гидравлические системы
• Машиностроение
• Пищевая
• Фармацевтическая
• Судостроение и судоходство

Основные назначения шестеренного насоса :

• Перекачка топлива и смазочных масел
• Дозирование присадок и полимеров
• Перекачка хим. реагентов
• Работа в гидравлических системах
• Микродозирование

• Viking https://www.vikingpump.com
• Zeilfelder https://www.zeilfelder-pumpen.com/
• Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
• M PUMPS https://www.mpumps.it/
• Hydac hydac.com
• Eaton eaton.com
• MVV s.r.l. mvv.it

Где применяются шестеренчатые насосы

Устройство имеет довольно широкий спектр применения. Так, гидравлический насос отлично справляется с назначением по перекачке низковязких и высоковязких жидкостей. Они обладают довольно высоким уровнем КПД, довольно надежные в работе. В основном насосы больше предназначены для высоковязких жидкостей, которые имеют температуру 320 градусов и больше.

Очень часто такие конструкции используют как для загрузки, так и для разгрузки цистерн. Но если оборудования имеет меньшую производность, то тогда они предназначаются для того, чтобы перекачивать жидкость с одной емкости в другую.

Из-за того, что устройство устойчиво к коррозии, то его часто используют в химической промышленности. Также они могут быть полезны в легкой промышленности, с помощью агрегата можно изготовлять обувь, картон и другие популярные товары. Механизм работы имеет и топливный насос. Его применяют для нормального функционирования бензина в моторе двигателя.

Принцип работы насоса с внешним зацеплением

Принцип работы рассматриваемой конструкции достаточно прост. Основных два элемента, представленные ведомой и ведущей шестерней, передают и принимают вращение. Ведущая шестерня при этом получает вращение от привода, а ведомая от ведущей. Расположены они на противоположных сторонах, находятся постоянно в зацеплении.

К особенностям принципа работы данного насоса можно отнести нижеприведенные моменты:

1. При зацеплении шестерни создают разряжение со всасывающей стороны конструкции. Жидкость подается через специальное отверстие в полость, которая образуется вокруг шестерен, после чего захватывается при помощи зубьев шестерен.
2. Перемещение масла проводится за счет полости, которая образуется между зубьями. А вот между самими шестернями перекачивание среды не приводится.
3. За счет зацепления зубьев вязкая жидкость выталкивается в напорный патрубок. При этом отметим, что на протяжении всего периода эксплуатации металл не подвергается воздействию коррозии.

Кроме этого не стоит забывать о том, что при зацеплении зубья контактируют и под воздействием нагрузки может происходить износ, но масло, которое перекачивается, существенно снижает показатель возникающего трения.

Используемые материалы

Не сложно догадаться, что от типа материала, из которого производится конструкция, зависят ее основные эксплуатационные качества. При изготовлении могут использоваться самые различные материалы, в основном сталь и чугун.

Выделяют следующие разновидности материалов:

1. Проточная часть может изготавливается при использовании серого или ковкого чугуна. Кроме этого достаточно большую популярность получила углеродистая или нержавеющую сталь. Есть модели насосов, которые изготавливаются при использовании композиционных материалов, которые обладают весьма высокими эксплуатационными качествами.
2. Шестерни являются основным элементом конструкции, которые изготавливают из дуплекса, композитов, углеродистой или нержавеющей стали. А вот чугун в данном случае не применим, так как не имеет высокую прочность и устойчивость к воздействию ударной нагрузки.
3. Упорные втулки выделим в отдельную группу. При их изготовлении может использоваться бронза, графит и карбид кремния. Эти материалы более устойчивы как к воздействию повышенной влажности, так и трению.

Что касается области применения, то список весьма большой:

1. Гидравлика.
2. Энергетика.
3. Нефтяная и газовая промышленность.
4. Пищевая промышленность и машиностроение.

Область применения определяется особенностью конструкции и видом используемых материалов при изготовлении основных элементов.

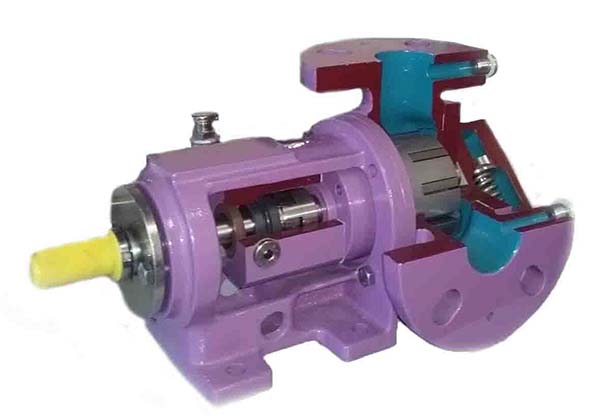

Конструкция с внутренним зацеплением

Особенности данной конструкции заключаются в том, что перекачивание масла или другой жидкости происходит за счет ротора и ведомого колеса. Работает насос по принципу «шестерня в шестерне». В данной конструкции выделяют следующие основные элементы:

1. Ротор.
2. Ведомую шестерню.
3. Элементы, отвечающие за утопление вала в корпусе.
4. Всасывающий и нагнетающий патрубки.
5. Различные предохранительные патрубки.

Принцип действия насоса заключается в нижеприведенных моментах:

1. Вязкая жидкость поступает через всасывающий патрубок в полость, которая образуется между ротором и ведомой шестерней.
2. Жидкость проходить через конструкцию насоса за счет того, что она попадает в пространство, образующееся зубьями.
3. На момент вытеснения жидкости из конструкции проточная часть полностью ей заполняется. Полностью запертые уплотнительные карманы позволяют обеспечить весьма большое давление и снижают показатель потерь.

Как и предыдущая конструкция, рассматриваемая может производится при использовании тех же материалов. Разница заключается в нижеприведенных моментах:

1. Ротор и ведомые шестерни могут изготавливаться из серого и ковкого чугуна. Это связано с более эффективным распределение нагрузки между различными элементами конструкции.
2. Упорные втулки могут изготавливаться из карбида кремния, бронзы или керамики, карбида вольфрама и многих других износостойких материалов.

Область применения данного типа насоса весьма велика. Примером можно назвать пищевую, нефтяную, газовую и химическую промышленности. Также встречается подобный насос в судостроении и судоходстве. Столь обширная область применения обуславливается тем, что более эффективное распределение нагрузки позволяет использовать материалы, обладающие меньшей прочностью, но большей коррозионной и химической стойкостью.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

• Самые простые по устройству, в результате чего самые дешевые объемные насосы;
• Очень компактны;
• Высокая надежность;
• Минимальные требования к очистке рабочей жидкости;
• Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

• Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
• Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
• Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
• Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Области применения

Вакуумный насос своими руками в домашних условиях Насос шестеренчатый для масла замечательно себя зарекомендовал в химической промышленности. Устройства данного типа используются для подачи изоцианов, а также полиолов, которые, в свою очередь, являются составными элементами силиконов и полиуретановых пен. Шестеренчатые насосы часто используются при перекачивании щелочей, синтетических веществ, шампуня, мыла, эмульсий и крема. Такие агрегаты применяются для подачи растительных и животных жиров, желатина, какао, шоколада, масла, пудинга, карамели, сливок, меда, сиропа в пищевой промышленности.

В нефтехимической отрасли насосы шестеренчатые широко применяются во многих видах работ по транспортировке асфальта, минерального масла и эмульсий. Такие агрегаты довольно часто используются на лакокрасочных производствах для перекачивания различного рода пигментов и других составляющих компонентов. Принцип функционирования шестеренчатых насосов дает возможность повышать эффективность и производительность работы в тех сегментах, где требуется подача жидкостей в больших объемах. Выбор агрегата зависит от отдельной области применения. Правильно подобранная модель прослужит качественно на протяжении многих лет.

Шестеренчатый насос – устройство, принцип работы, применение

Для того, чтобы вода или иная жидкость перемещалась по трубопроводу от источника по заданному направлению применяется насос. По типу он может быть роторным, мембранным или шестеренчатым. Последний находит применение в системах со стабильным показателем давления. При этом по сути он является гидромашиной – то есть может быть и гидронасосом, когда на вал подается крутящий момент, и гидромотором, если в него под давлением подается жидкая среда и вал начинает вращаться.

Шестеренный насос состоит из следующих основных элементов:

1. Корпуса.
2. Двух шестеренок – ведущей и ведомой.
3. Крышки.
4. Втулки.
5. Уплотнителя.
6. Сальника.
7. Пружины.
8. Пластины.
9. Распределителя.
10. Патрубка.

Функционирует агрегат по следующему алгоритму:

• В рабочей камере в результате соприкосновения вращающихся шестеренок образуется расширение объема и возникает вакуум.
• Из-за образовавшейся разницы давления разряженное пространство заполняется водой, поступающей из источника через заборный клапан.

• Из заполненной камеры вода переходит в пространство между зубцами, которые при вращении шестеренок увлекают ее во вторую камеру.
• При схождении зубцов пространство сжимается, в результате чего вода выталкивается в выходной патрубок.
• Цикл повторяется, пока на ведущую шестеренку продолжается подача крутящего момента от привода.

Благодаря такому устройству и принципу действия шестеренные насосы находят широкую сферу применения. Так, помимо перекачки воды в быту они зарекомендовали себя в различных областях промышленности – химической, нефтяной, машиностроительной, а также в дорожной и сельскохозяйственной отрасли. Приборы способны перекачивать однородные вязкие жидкости – масло, нефть, битум, цементный раствор.

Где используются гидронасосы?

Гидравлические насосы выделяются солидной производительностью и долговечностью, что позволяет использовать их в технике из разных сфер промышленности. Создаваемый ими высокий напор позволяет задействовать этот тип оборудования в конструкции экскаваторов, бульдозеров и других машин, работающих на службе у коммунальных предприятий для:

• уборки тротуаров и дорожного полотна;
• обеспечения работы инженерных и погружных помп;
• очистки труб от грязи;
• тушения пожаров.

Напорный насос можно часто увидеть на автомойках. Он помогает быстро очистить кузов машины от загрязнений и смыть моющее средство. Для этого гидравлическая насосная станция может комплектоваться насадками, позволяющими настроить ее в необходимый рабочий режим.

Какими бывают масляные насосы, и для чего они нужны в автомобиле? Блог › Масляный насос.

Все серийные автомобильные двигатели оснащаются системой смазки под давлением. Давление масла в системе поддерживается масляным насосом.

В большинстве двигателей, оснащенных распределителем зажигания, ведомая шестерная привода распределителя находится в зацеплении с ведущей шестерней, установленной на распределительном валу, как показано на рисунке.

Рис. В большинстве двигателей привод масляного насоса осуществляется от шестерни привода распределителя зажигания через промежуточный вал

Масляный насос приводится в движение посредством промежуточного вала, зачастую шестигранной формы, соединенного с концом вала привода распределителя зажигания. В одних двигателях для привода распределителя зажигания и масляного насоса используется короткий вал, шестерня которого находится в зацеплении с шестерней распределительного вала. В этом случае масляный насос вращается со скоростью вдвое меньшей скорости вращения коленчатого вала. В других двигателях привод масляного насоса осуществляется непосредственно от коленчатого вала, через механизм, аналогичный механизму привода насоса автоматической трансмиссии — в этом случае скорость вращения масляного насоса совпадает со скоростью вращения коленчатого вала. Пример масляного насоса с приводом от коленчатого вала показан на рисунках ниже.

Рис. Масляный насос, монтируемый на передней крышке двигателя. Он приводится во вращение коленчатым валом

Рис. Масляный насос шестеренно-роторного типа с приводом от коленчатого вала

Рис. Разрез масляного насоса, установленного в восьмицилиндровом V образном двигателе автомобиля модели Northstar компании General Motors, болт крепления гасителя крутильных колебаний должен быть затянут с требуемым моментом затяжки, потому что именно за счет силы прижима, создаваемого этим болтом, обеспечивается работоспособность масляного насоса

Рис. Масляный насос роторного типа (трахоидной конструкции) (слева) и шестеренного типа (справа)

В автомобильных двигателях используются, как правило, насосы двух типов — шестеренные и роторные. Все масляные насосы являются насосами вытеснительмого тина — при каждом обороте насос нагнетает одинаковый объем масла. Таким образом, все масло, поступившее в насос, вытесняется из него. Шестеренный насос состоит из двух прямозубых цилиндрических зубчатых колес, вращающихся в плотно подогнанном к ним корпусе. Одно из зубчатых колес соединено с приводом, а другое свободно вращается. Зубья колес, выходя из зацепления, расходятся, захватывая масло, поступающее через впускной канал насоса. Масло гонится по внешнему кругу зубчатой передачи — в пространстве между стенками корпуса и зубьями колес, как показано на рисунке.

Рис. В масляном насосе шестеренного типа масло прокачивается по внешнему кругу зубчатой передачи. Это — пример насоса вытеснительного типа, все масло, поступающее в такой насос, вытесняется из него

Когда зубья снова входят в зацепление, захваченное ими масло выдавливается в выпускной канал насоса — таким образом создается давление в системе смазки. Масляный насос роторного типа состоит из специального зубчатого колеса с зубьями лепестковой формы, которое находится в зацеплении с внутренней поверхностью ротора с выемками лепестковой формы. Центральное зубчатое колесо соединено с приводом, а охватывающий его ротор вращается свободно. Когда лепестки расходятся, пространство между ними заполняется маслом — точно так же как в шестеренном насосе.

По управлению подразделяются на нерегулируемые и регулируемые. Нерегулируемые поддерживают постоянное давление при помощи редукционного клапана. Регулируемые, поддерживают давление изменяя производительность насоса. Конструктивно различают насосы шестеренного и роторного типа.

Масляный насос шестеренного типа состоит из ведущей и ведомой шестерни, размещенных в корпусе. Масло поступает через всасывающий канал, захватывается шестернями и подается в систему через нагнетательный канал. Производительность насоса пропорциональна частоте вращения коленчатого вала. При высоком давлении нагнетаемого масла срабатывает редукционный клапан и пропускает часть масла во всасывающую полость или в картер двигателя . Насосы шестеренного типа относятся к нерегулируемым.Конструктивно различают шестеренные насосы с наружным (шестерня около шестерни) и внутренним зацеплением (шестерня в шестерне).Насос с внутренним зацеплением имеет меньшие габариты.

Масляные насосы роторного типа объединяет внутренний (ведущий) и внешний (ведомый) роторы в одном корпусе. Масло всасывается в насос, захватывается лопастями роторов и нагнетается в систему. Аналогично как в

Классификация гидравлических машин

Гидравлические машины классифицируют по принципу действия и внутреннему строению.

Главное разделение – насосы и гидравлические двигатели.

К насосам относятся такие группы:

1. Объёмные – это агрегаты, рабочий процесс которых, происходит переменно. В рабочую ёмкость через входную трубу попадает жидкость. После заполнения камеры, входная труба перекрывается задвижкой и в камере нагнетается давление (поршень). Открывается выводящая труба и жидкость покидает ёмкость. Задвижка закрывается, а на входе наоборот открывается. Процесс повторяется
2. Динамические – в этих агрегатах, рабочая часть насоса, взаимодействует с жидкостью в проточной части. Потоку придаётся дополнительная кинетическая энергия, за счёт лопастей, винтов или вихревого потока.

Гидравлические двигатели разделяются на:

1. Активные – в этом случае, поток распределяется по нескольким каналам, через которые он с большой скоростью ударяет в определённые лопасти турбины.
2. Реактивные – это агрегат, в котором колесо вырабатывающее энергию, находится в ёмкости с большим давление под водой.

Однако у гидравлических двигателей, большинство моделей можно использовать как насос. Следовательно, они могут разделяться на объёмные и динамические.

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Технические характеристики

Основными техническими характеристиками насосов являются:

• рабочий объем, см 3 — тот объем жидкости, который вытеснят шестерни за один оборот;
• подача, л/мин — какой объем жидкости вытеснит насос за единицу времени (производительность насоса);
• вакуумметрическая высота всасывания, м — характеристика показывает максимальную высоту, на которую можно установить насос относительно уровня жидкости. Если в технических характеристиках указано, что вакуумметрическая высота всасывания составляет 3 метра, то это говорит, что расстояние от уровня жидкости до оси входного отверстия не должна превышать 3 метра. При превышении данного значения насос не будет засасывать жидкость из-за отсутствия разности атмосферного давления и во всасывающей камере;
• давлением на выходе;
• объемный КПД ηо — также его называют коэффициентом подачи) насоса nо – объемные потери (утечки насоса), происходящие из зазоров между частями насоса или уплотнения. Этот параметр не допускает наружных утечек (если они присутствуют, то необходимо провести инспекцию уплотнений). Утечки зависят от зазоров между частями, перепада давления в зазорах, вязкости жидкости. В технической документации вместо вакуумметрической высоты всасывания указывают давление на входе насоса – то разряжение, созданное во всасывающей камере. Отсюда возникают рекомендации о сокращении длины всасывающих трубопроводов при установке насосов: уменьшение длины приводит к уменьшению потерь энергии на всасывание. Поэтому рекомендуют монтировать насосы на гидробаке или целиком погружают в жидкость;
• гидромеханический КПД η г.м. — потери из-за сил трения между слоями жидкости, жидкости о стенки трубопровода, движущихся деталей в самом насосе;
• полный КПД η п — совокупность объемного и гидромеханического КПД. Зависимость полного КПД от нагрузки не линейная и имеет при определенном давлении оптимальное значение nп.опт
• номинальная мощность
• крутящий момент

Читать также: Моргает лампочка светодиодная при включенном выключателе

Зависимость КПД насоса от давления нагрузки

Как выбрать гидравлический насос – советы экспертов

Выбирая напорный насос, помимо цены, давления внутри системы и условий эксплуатации, следует обращать внимание на ряд следующих факторов:

• Мощность двигателя системы;
• Соответствие конструкции дальнейшим условиям применения;
• Максимальное давление при работе;
• Емкость рабочих камер;
• Максимально допустимый показатель вязкости жидкости, которая будет перекачиваться;
• Усилие, необходимое для приведения системы в работу;
• Легкость в эксплуатации;
• Масса и размеры оборудования.

Каждая характеристика из списка играет очень важную роль. Тщательно изучив все факторы, вы сможете приобрести подходящий электрогидравлический насос, который будет хорошо и быстро справляться со своими функциями.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.
