Цанговые соединения: классификация, виды труб, техника работы и инструкция по применению

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

Материал изготовления и основные типы соединителей

Все типы пневмофитингов могут изготавливаться из полиамида (нейлона и рилсана), тефлона, полиэтилена, полиуретана. В производстве часто применяется никелированная сталь, медь, нержавеющие сплавы. Латунные пневмофитинги могут быть использованы при условии отсутствия воздействия агрессивной среды.

Соединители, которые предназначены для герметичного устройства пневмосистем, делятся по следующим видам:

прямые;
угловые;
тройники;
разветвители;
переходники.

Металлические, пластиковые и бронзовые цанговые фитинги для пневмосистем (тройники, муфты, отводы, раздвоители)

Наиболее востребованы в применении такие типы:

ерш, который имеет наружную и внутреннюю резьбу;
переходник для соединения трубок разного диаметра;
угол с внутренней или наружной резьбой;
комбинированный угол (наружная и внутренняя резьба);
тройники с внутренней или наружной резьбой;
комбинированные тройники;
Т и Y образные тройники с разным расположением резьбы;
крестообразные соединения;
переходные муфты;
наружные резьбовые переходники;
заглушки;
соединители для шлангов;
быстросъемные штуцеры;

В комплексе с пневмофитингами используются специальные трубки:

Полиуретановые. Они устойчивы к механическому воздействию (скручивание, сдавливание, перегибы). При физическом воздействии быстро восстанавливаются в своей первоначальной форме. Не подвержены гидролизу, устойчивы к маслам, озону, микроорганизмам, разным типам топлива. Единственный недостаток – они поддаются влиянию кислот.
Полиамидные (рилсановые). Являются очень гибкими и одновременно прочными. Не теряют своих свойств при температурах от -10 до +70ºC. Стойко переносят воздействие щелочи, газа, топлива, машинного масла.

Широкий выбор видов полиуретановых трубок для подключения пневмосистем

Монтаж цанговых фитингов

Пример соединения двух металлопластиковых пневмотрубок при помощи пневматического фитинга цангового типа:

Отрезать по необходимой длине две трубки специальными ножницами.
Откалибровать с помощью калибратора отверстие трубки.
Снять фаску с внутренней поверхности трубки фаскоснимателем.
Проверить наличие и качество диэлектрической прокладки и двух уплотнительных резиновых колец на хвостовике фитинга.
Надеть накидную гайку, а затем цангу на первую трубку.
Вставить хвостовик фитинга в отверстие трубки до упора.
Вручную закрутить накидную гайку на корпус фитинга.
Повторить пункты 5, 6 и 7 для второй трубки.
Закрутить накидные гайки на корпусе фитинга при помощи накидного ключа, оставив свободным 1-1,5 витка резьбы.
Монтаж закончен.

Цанговые пневматические детали (фитинги) предназначены для прочных соединений без протечек воздуха или других рабочих сред в пневмосистемах.

Широкий ассортимент изделий, дает возможность выбора самых разных материалов изготовления и позволяет применять цанговые пневмофитинги в различном оборудовании, обеспечивая надежность крепления и герметичность соединения.

Виды конструкций

Пневматические цанги

Металлопластиковый водопровод – один из популярных видов коммуникаций, возводимых как в городских квартирах, частных домах, так и на производственных объектах. Данный тип системы по определению не может быть целостным, так как состоит из множества составных элементов (труб, отрезков и деталей).

Для воссоздания конструкции нужны различного рода соединители, переходники. Кроме того, использованное при монтаже специальное оборудование также требует быстрой, но надежной фиксации. Для газопровода рекомендованы медные изделия, в то время как для металлопластиковых трубок подойдут фитинги из комбинированных материалов: меди и пластика. У металлических есть один недостаток: дело в том, что при контакте с влагой металл окисляется, что значительно сокращает срок эксплуатации как самого фитинга, так и всей системы в целом.

Пневматические цанги

Монтирование пневматики предполагает установку определенных соединителей. Потребность в подобных деталях возникает при проведении работ:

подключение пневмоинструментов;
подсоединение пневмотрубок как между собой, так и с иными деталями;
возведение системы воздуховода и его соединение с основным промышленным агрегатом.

Гидравлические переходники

Гидравлическая конструкция

В отличие от меди, пластик не вступает в реакцию с водой. Поэтому для выполнения соединений пластиковых трубок низкого давления (ПНД) следует применять цанговый фитинг. Гидравлические переходники – это обязательный элемент, выступающий в качестве соединительной арматуры при создании системы холодного водоснабжения или канализации.

Основные преимущества:

выдерживают рабочий поток давлением до 10 Атм при транспортировке газа;
устойчив к оказываемому давлению водного потока – около 16 Атм;
при выполнении соединения компрессионными муфтами для монтажа достаточно только ключа.

Резьбовое соединение трубок ПНД не требует использования специализированного оборудования. Работы производятся максимально быстро и просто. Представленные в каталогах компрессионные соединители (диаметром от 15 до 60 мм) позволяют создавать прочные конструкции, отличающиеся безопасностью и долговечностью.

Цанги с усиленным зажимом

При необходимости можно купить как единицу продукции, так и целый набор специального фитинга. Как правило, в них входят цанги различного размера, что позволяет их использовать на оборудовании нескольких типов:

токарные станки;
комбинированные станки;
многофункциональные установки для обработки металла.

Цанга фиксирует пруток к станку, что значительно упрощает работу, основанную на частой смене заготовок. Диаметр заменяемых деталей может немного отличаться, что не требует регулировки установленной цанги. Существуют серии как с одной, так и с двумя зонами зажима. Удвоенный фиксатор удерживает предметы большего веса и размера. Также жесткая фиксация исключает отклонения шпинделя от оси.

Штуцеры для инструмента с квадратным хвостовиком

Подходят для установки на «шестигранник». Соединители данного вида предназначены для обеспечения осевой компенсации. Нестандартные цанги подходят для следующих случаев:

для метчиков;
строительного или специализированного инструмента с «шестигранником»;
на фрезерных станках.

Обеспечивают жесткую резьбу. Оптимально подходят в качестве дополнительного элемента к цанговому патрону. Отличаются наличием внутреннего квадратного сечения, гарантирующего плотную фиксацию инструмента в отверстии цанги

При монтировании на метчик важно учитывать соответствие размера фитинга и величины хвостовика: от 3,5 мм до 20 мм

Нюансы использования раструбного соединения труб

Раструбное соединение отличается своей простотой. Так торец одной трубы имеет больший размер, куда и вставляется необходимый элемент. Для герметизации соединения используют разного рода уплотнители.

Виды раструбных соединений:

Без уплотнительного кольца;
С уплотнительным кольцом;
С помощью сварки.

Первый вариант отличается максимальной простотой. Для начала материалы измеряются и подготавливаются (отпиливаются, шлифуются). Затем подготовленная труба вставляется в раструб. Щель заделывается уплотнителем. Уплотнение происходит за счет промасленной пеньки или льна. Материал просовывается вглубь. А ближайшее расстояние обрабатывается силиконовым герметиком.

При использовании уплотнительного кольца нужная герметичность обеспечивается за счет этого резинового элемента. Кольцо зажимается между стенками трубы и раструба

При этом важно следить за совмещением центров

Использование сварки возможно только при наличии специального оборудования. Так используют механический или ручной сварочный аппарат. Процесс монтажа достаточно простой: элементы разогревают и соединяют.

Материалы для изготовления

Фасонные элементы изготавливают из различных металлических сплавов и полимеров, но резьбовые фитинги делают только из металла, так как пластиковую резьбу легко повредить.

Современный сантехнический рынок предлагает следующие варианты соединительных элементов резьбового типа:

Материал	Достоинства фитингов	Недостатки
нержавеющая сталь	подходят для труб из любых материалов, устойчивы к воздействию коррозии, низких температур, ультрафиолета, а также гидроударам, химическому и механическому воздействию, химически инертны и подходят для трубопроводов с питьевой водой, долговечны, мало весят;	высокая стоимость, прикипание при длительной эксплуатации без профилактики;
латунь с хромированием, бронза	низкая стоимость, простота демонтажа, прочность и устойчивость на уровне нержавеющей стали;	нельзя устанавливать на трубопроводы, транспортирующие рабочую среду с температурой выше 150ºС, без профилактики узел ослабляется, разбалтывается, теряя герметичность;
медь	устойчивы к температурному воздействию, коррозии и гидроударам, химически не взаимодействуют с рабочей средой;	высокая стоимость, не сочетаются с трубами из оцинкованной и хромированной нелегированной стали,
чугун	наиболее продолжительный срок службы, низкая стоимость;	большой вес, низкая устойчивость к коррозии, обрастание продуктами реакции с рабочей средой и снижение пропускной способности узла.

Что собой представляет фитинговые соединения и цанга

Для определения принципа работы устройств, следует для начала узнать, что собой представляют цанга и фитинг. Название изделия походит от насадки, которая удерживает инструмент дрели. Цанга используется для соединения деталей цилиндрической формы. Это изделие из металла, на боковой стенке которого выполнена специальная резьба, выполняющая несколько пружинящих лепестков. Такие фитинги часто называют зажимными.

Фитинг – универсальное соединение. Его широко используют для разных видов трубок. При этом приборы отличаются большим разнообразием. Так отмечают прямые фитинги с разной резьбой, угловые, поворотные, тройник, переходник, двусторонний и многие другие.

Функции фитингов:

Скрепление трубопровода разного или одинакового диаметра;
Соединения угловых частей;
Соединение трубопровода с прочей сантехникой.

Фитинговые соединения можно приобрести в любом специализированном или строительном магазине

Прочность изделия определяется не только цангой. Значение имеет и внешняя крепежная гайка. Благодаря этому трубопровод получается герметично соединенным, прочным и надежным.

Использование цангового соединения: краткая инструкция

Цанговые соединения используют для скрепления металлопластиковых труб. Способ, как и материал, новый, но уже успел заслужить признание. Этот метод даже переплюнул использование обжимных неразборных фитингов.

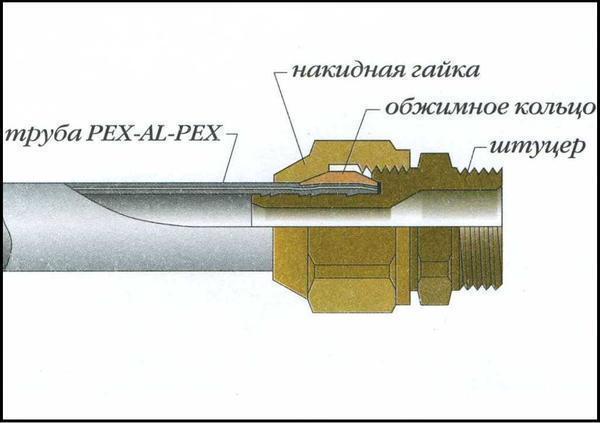

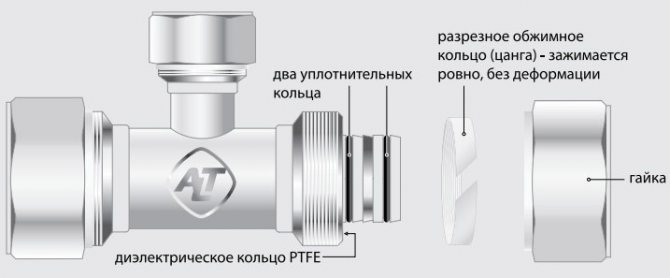

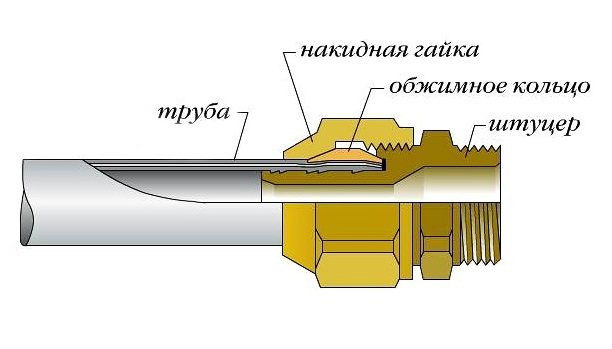

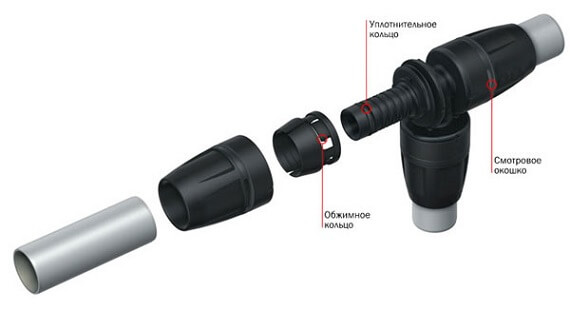

Схема цангового фитинга:

Цанга. Представляет собой хвостик из металла с резиновым уплотнителем.
Обжимное кольцо. Благодаря ему создается герметичное соединение, когда изделие затягивается на трубе.
Накидная гайка. Применяется для затягивания обжимного кольца.

Установка такого устройства достаточно простая. Сначала обрезают трубу с помощью резака. Затем надевается накидная гайка и обжимное кольцо. Труба затягивается в устройство до упора. Обжимное кольцо направляется к торцу трубы. Дальше накидная гайка закручивается на фитинге.

Один их плюсов цанги считается возможность ее разобрать, но тут есть определенные трудности. При демонтаже повреждаются уплотнительные кольца. Именно поэтому все работы по установке следует выполнять максимально правильно, чтобы исключить последующие ремонтные работы.

Определенные виды цанги применяются для пластиковых изделий. Труба загружается в корпус изделия, а затем обжимное кольцо и гайка стягивается. Так получается герметичный стык.

Как смонтировать металлопластиковый водопровод, используя цанговые зажимы

В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:

Отмеренный отрезок металлопластиковой трубы с помощью специальных ножниц или другого инструмента отделяют таким образом, чтобы срез был произведен относительно оси строго под определенным углом – в 90º.
Для выправления примятого торца (восстановления профиля среза) и снятия фаски применяется калибратор. Образовавшаяся стружка и мусор удаляются.
Сразу с двух концов производится разборка прямого цангового фитинга, скручивая контргайку с резьбового торца и снимая уплотнительное кольцо со штуцера.
После завершения разборки на трубу сначала надевают гайку, а затем – уплотнительное кольцо. Торец вокруг штуцера смазывается силиконом.
Труба надевается на штуцер, с максимально возможной плотностью прижимаясь к торцу фитинга. Операция требует аккуратности, дабы не повредить уплотнительные кольца.
Соединение требуется надежно зафиксировать. Требуемая фиксация достигается перемещением уплотнительного кольца к торцу обжимного соединения и накручиванием контргайки на резьбу

Контргайку накручивают, соблюдая осторожность, чтобы не допустить выдавливания наружу уплотнительного кольца. Первые витки производятся без использования инструментов

Гаечный ключ применяется при обездвиженном предварительно фитинге до того момента, когда раздастся характерное поскрипывание. При этих звуках гаечный ключ откладывается в сторону, чтобы не испортить достаточно хрупкую контргайку.

Монтаж металлопластикового водопровода с использованием цанговых зажимов

Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.

Пуш-фитинги

Пуш-фитинги соединяются без использования специального дорогостоящего инструмента. Пуш-фитинги имеют такие преимущества:

Экологически чистый материал;
Легкость монтажа;
Нет необходимости в использовании специального инструмента;
Не требуют обслуживания в процессе эксплуатации;
Могут монтироваться в труднодоступных местах.

Производят детали из таких материалов как:

Сталь;
Чугун;
Латунь;
Бронза;
Полиэтилен;
Металлопластик.

Устройство пуш-фитинга

Пуш-фитинги — новшество на рынке строительной продукции. Это самая уникальная и перспективная разновидность соединительных элементов для полимерных трубопроводов.

Одними из лучших соединительных изделий считаются бронзовые фитинги. Это экологически чистый сплав, который благодаря толщине стенок и своим антикоррозийным свойствам стал незаменимым атрибутом в газопроводах и водоснабжении.

Латунные фитинги являются обязательным элементом при проведении систем водопровода и отопления. Благодаря специальному покрытию, латунные фитинги имеют высокую устойчивость к коррозии, они не окисляются в процессе работы трубопровода.

Важной деталью при проведении сантехнических работ являются фитинги хромированные. Благодаря свойствам металла окисление практически невозможно

Согласно нормативным документам маркировка дюймовых деталей может указываться как фут.

Характеристики изделий

При монтаже могут использоваться два вида фитингов:

с резьбовыми креплениями;
цанговые.

Материалом, который используется для их изготовления, является нержавеющая сталь, различные сплавы (бронза, латунь), технополимеры.

Фитинги для любых пневмосистем применяются в приспособлениях, принцип работы которых, построен на использовании энергии сжатого воздуха. Для того чтобы обеспечить полную герметичность системы и предотвратить потерю мощности работающего оборудования, необходимы надежные пневмотрубки, а также фитинги.

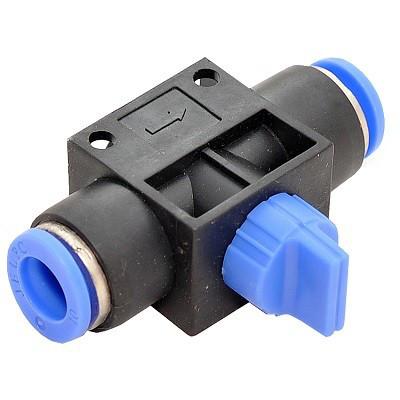

Металлические и полимерные цанговые пневматические фитинги

На сегодняшний день, промышленные предприятия, специализирующиеся на производстве и поставке пневматических трубок и фитингов, предлагают широкий ассортимент данного вида продукции.

Существует два основных вида такой продукции:

Фитинги, назначение которых заключается в управлении потоком сжатого воздуха (газа). Они могут изменять физические характеристики проходящих по системе веществ в таких устройствах как пневмодроссели, глушители, регуляторы потребления (расхода) и т.д.
Цанговые фитинги, которые требуют минимального количества времени для монтажа (демонтажа) и используются в основном для соединения отдельных частей системы состоящей из множества трубок.

Область применения

Пневматические трубки, а также фитинги необходимы для проведения контроля и надежной герметизации в разнообразных пневматических системах. Они также устанавливаются в системах транспортировки (перекачки) воздуха, который предварительно был отфильтрован.

Использование цанговых фитингов для подключения компрессора

Их применение возможно и в водопроводных системах, когда необходимо создать абсолютно герметичное соединение.

В последнем случае следует уделить особое внимание материалу, из которого сделаны соединители, так как от их износоустойчивости в различных условиях эксплуатации будет зависеть целостность всей системы (ее герметичность). Пневмофитинги МВ используются в системах, которые работают с отфильтрованным воздухом

Такие соединители выдерживают внутреннее давление до 12 бар, и не теряют своих рабочих характеристик при температурах от -10 до +70ºC

Пневмофитинги МВ используются в системах, которые работают с отфильтрованным воздухом. Такие соединители выдерживают внутреннее давление до 12 бар, и не теряют своих рабочих характеристик при температурах от -10 до +70ºC.

Материалом изготовления таких фитингов является высокотехнологичный пластик, а типы соединения – резьбовые или быстросъемные цанговые.

Пластик, который используется в изготовлении таких изделий, состоит из ацетального полимера, своими свойствами намного превосходящего функциональные особенности обычного полимера или металла.

Для таких моделей присуща стойкость к коррозии, они имеют высокий уровень жесткости. Производятся с различными типовыми диаметрами.

Полимерные пневмофитинги широко применяются в промышленности, где могут устанавливаться в системах подготовки, транспортировки, обработки сжатого воздуха или других газообразных субстанций.

Подключение трубок к пневмосистеме с помощью цанговых фитингов

Основными устройствами, на которых часто применяются такие соединители, являются регуляторы, пневмоклапаны, пневмоцилиндры, фильтры, микрофильтры, лубрикаторы и другие подобные механизмы.

Разновидности соединений для пластиковых труб с армированием

Стоит отметить, что по эксплуатационным качествам металлопласт превосходит изделия из металла, ведь такие трубы не разрушаются от ржавчины. Кроме того, внутри трубопровода не собираются отложения солей, поэтому их используют повсеместно, как для монтажа водопровода, канализации, отопительных систем.

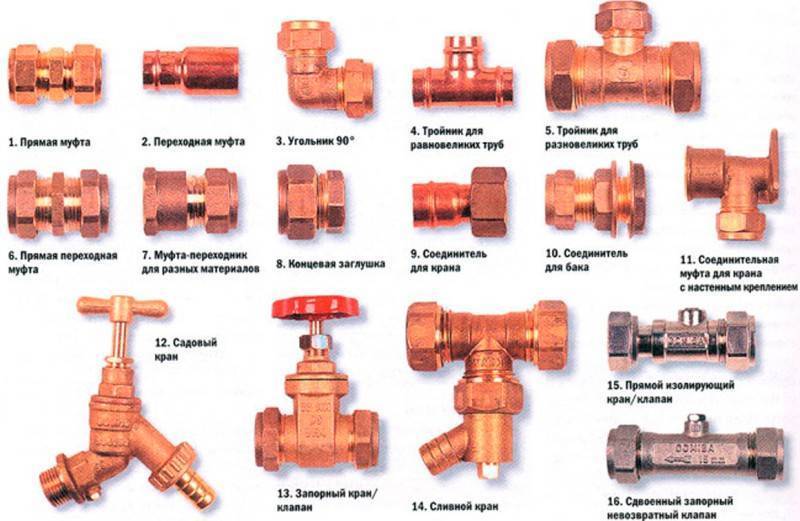

Соединительные элементы для труб из металлопласта

Для монтажа подобных конструкций понадобится приобрести ключи, трубы и соответствующий набор фитингов. Как и в случае с металлическими трубами, здесь используются соединения, которые легко установить, а при необходимости снять. Как правило, на подобные действия придется потратить меньше минуты времени.

По назначению, фитинги для металлопласта подразделяют на следующие виды:

крестовины — для создания новых ветвей водопровода;
муфты – для фиксации двух труб;
фигурные элементы – чтобы выполнить обвод трубы без соединения;
запорные элементы.

Все эти конструкции отличаются между собой по способу монтажа. Для того, чтобы выбрать подходящий вариант, необходимо ознакомиться с ними подробнее.

Таблица №2. Разновидности фитингов для металлопласта по способу установки.

Вид
Описание
Цанговые
Это разъемные фитинги, которые отличаются высокой стоимостью, по сравнению с другими вариантами. Тем не менее, эти соединения получится многократно разобрать, а затем снова соединить, но при этом не теряется их герметичность. Здесь имеется уплотнительное кольцо из ПВХ, чем такие элементы и отличаются от стандартных резьбовых соединений. Цанговые соединения для пластиковых труб с армированием представляют собой следующую конструкцию: — основу из латуни; — кольцо для обжима; — уплотняющую прокладку. При необходимости, разобрать получится соединительные элементы любого типа, в том числе тройники, крестовины, переходники. Тройники для металлопласта – это обжимные элементы, благодаря которым можно решить множество задач. Так, получится сформировать ответвление от магистрали. Такие изделия бывают стандартными или комбинированные. Вторые имеют наружную, внутреннюю резьбу или накидную гайку. Из недостатков соединений следует отметить: 1

При слабом закручивании гайки может образоваться протечка, поэтому при закручивании важно рассчитывать силу, иначе можно только испортить деталь. 2

При использовании системы длительный период, гайка ослабляется, поэтому ее рекомендуется периодически подкручивать.
Компрессионные
Такой соединительный элемент состоит из нескольких частей: — гайки; — кольца для обжима; — штуцера. Несмотря на то, что соединения принято считать разъемными, после демонтажа их часто заменяют новыми, ведь уже использованный элемент не всегда обеспечивает полноценную герметичность. Кроме того, подобные соединения в основном применяют при наличии «холодного» трубопровода.
Пресс-фитинги
Это неразъемные соединения, поэтому для их фиксации потребуется использовать специальный инструмент. Причем используется как ручное, так и электрическое приспособление.Основным преимуществом таких фитингов является надежность, ведь они защищены от протечки. Часто их используют при необходимости прокладывания трубопровода в стенах.

Пресс-фитинги для труб

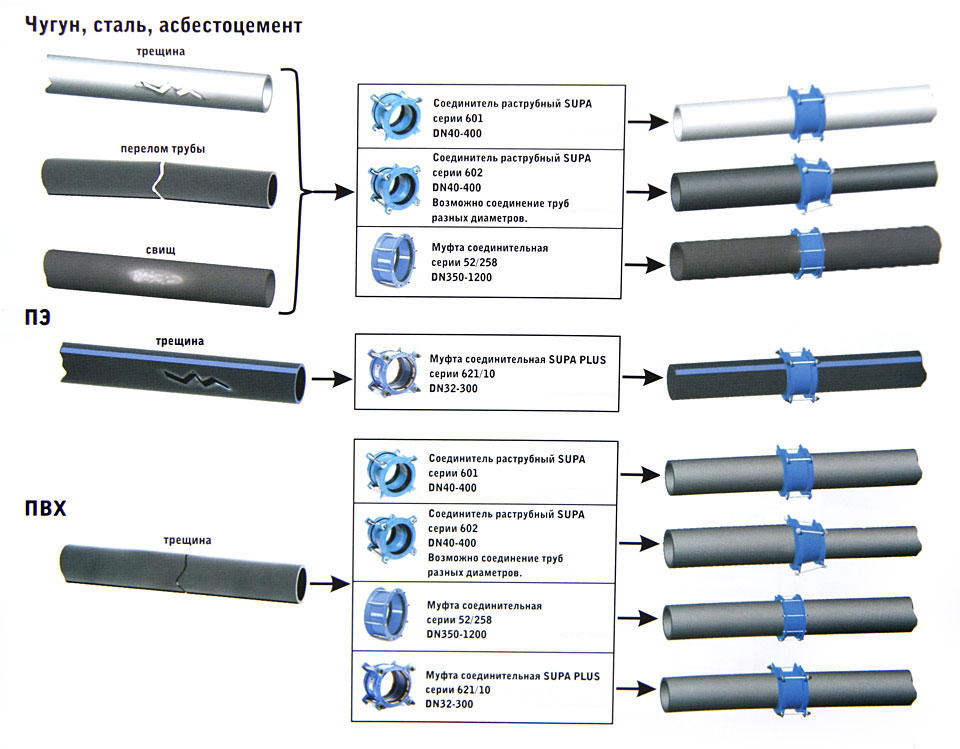

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки.

Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или , асбестоцементной смесью, битумной мастикой и им подобным составами.

Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода.

При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения

Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом:

Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы

Очищаем детали от возможных загрязнений, наносим смазку. Помещаем гладкий край конструкции до упора в раструб и ставим отметку

Осторожно вынимаем деталь из раструба, выдвинув ее не более чем на 11 мм, ориентируясь при этом на поставленную ранее метку. Получившийся зазор будет компенсировать температурные изменения длины трубы

В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода.

Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы.

Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры

Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика.

Достоинства и недостатки цанговых соединений

Компрессионные фитинги приобрели свою популярность благодаря массе преимуществ:

простота в использовании;
высокая степень надежности;
возможность повторного использования;
устойчивость к температурным воздействиям (до 170 градусов);
устойчивость к повышенному давлению (до 15 атмосфер);
скорость монтажа и демонтажа соединения.

Из недостатков самым существенным является то, что в процессе эксплуатации цанговые крепления необходимо обслуживать – производить осмотр и обтяжку по мере необходимости. Поэтому их нельзя замуровывать и применять в труднодоступных местах.

Назначение цанговых патронов

Цанговые зажимы могут фиксировать не только фрезу, но и заготовку цилиндрической формы.

По своему назначению патроны делятся на:

Подающие. Выполняются в виде втулки из прочного сплава, подвергнутого закалке. На ее поверхности сделано три или четыре продольных сквозных разреза. Они образуют упругие лепестки, зажимающие хвостовик. С помощью такой оснастки осуществляют подачу инструмента или заготовки.
Зажимные патроны. Фиксируют с большой точностью. Осевое перемещение недоступно.

Зажимные патроны предназначены для использования в продольно-точильных автоматических станках. Цангой можно быстро закрепить заготовку и освободить ее после окончания фрезеровки. Такие станки часто комплектуют двумя различными по конструкции цангами. В одну зажимается деталь, другая используется для рабочего инструмента. Крепление заготовки оснащается механическим приводом, он быстро навинчивает и ослабляет гайку. Время на постановку и снятие сводится к минимуму, обеспечивается высокая производительность и точность фрезерования.

Принцип работы цангового патрона

Цанговые системы применяются для крепления фрез и осесимметричных заготовок на различных станках, прежде всего фрезерных и обрабатывающих центрах. Они используются также там, где необходима фиксация с высокой точностью и минимальным осевым биением.

Применяется много различных размеров и подвидов цанг, все они функционируют по сходному принципу. Зажимной элемент — гайка — при завинчивании давит на торцевую часть цанги, которая втягивается в проем конуса, ее внутренний диаметр при этом уменьшается, одновременно центрируя и зажимая хвостовик. Когда необходимо снять фрезу, гайку отвинчивают, давление лепестков на инструмент снижается и его можно извлечь из крепления.

Важное преимущество цанговых зажимов перед кулачковыми — высокая точность крепления и отсутствие осевых биений. Не требуется и специальный ключ, так как гайка затягивается и ослабляется обычным накидным

Недостатком является необходимость иметь отдельную цангу на каждый диаметр.

Особенно удобны цанговые зажимные элементы для крепления конусных хвостовиков — метрических и системы Морзе.

Конструкция цангового патрона

Конструкция цангового зажима несложная, но все ее детали требуют высокой точности изготовления. Оснастка состоит из гайки и набора цанг. Втулка подающей цанги выполняется из инструментальной стали и обязательно закаливается. В ней продольные пропилы таким образом, чтобы получилось три или четыре упругих лепестка. Крепление накручивают на шток, который и осуществляет подачу с помощью гидравлической или кулачковой системы.
