Как выбрать и рассчитать швеллер

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Характеристики швеллера 10: размеры, вес, стоимость

Сортамент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.

Швеллер 10 имеет три подтипа с соответствующей маркировкой:

• У – профиль, в котором внутренние полки выполнены с уклоном;
• П – швеллер, где грани полочек имеют параллельное расположение;
• Э – экономичные изделия с параллельным размещением полок.

На заметку! Каждый тип швеллера имеет свое обозначение, например, 10П, 10У или 10Э. Соответствующие значения содержит отдельная таблица. Несмотря на одинаковые числовые данные, это разные виды продукции.

Сортамент швеллеров включает изделия различных размеров и конфигурации.

Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок.

Данная разновидность швеллера имеет следующие параметры:

• ширина равна 46 мм;
• толщина стенки – 4,5 мм;
• толщина полки – 7,6 мм;
• радиус кривизны – 7 мм;
• радиус закругления на кромке полочки – 4 мм.

Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.

Швеллеры изготавливают горячекатаным, холоднокатаным и способом сгибания листов металла.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней

Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер

Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.

Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

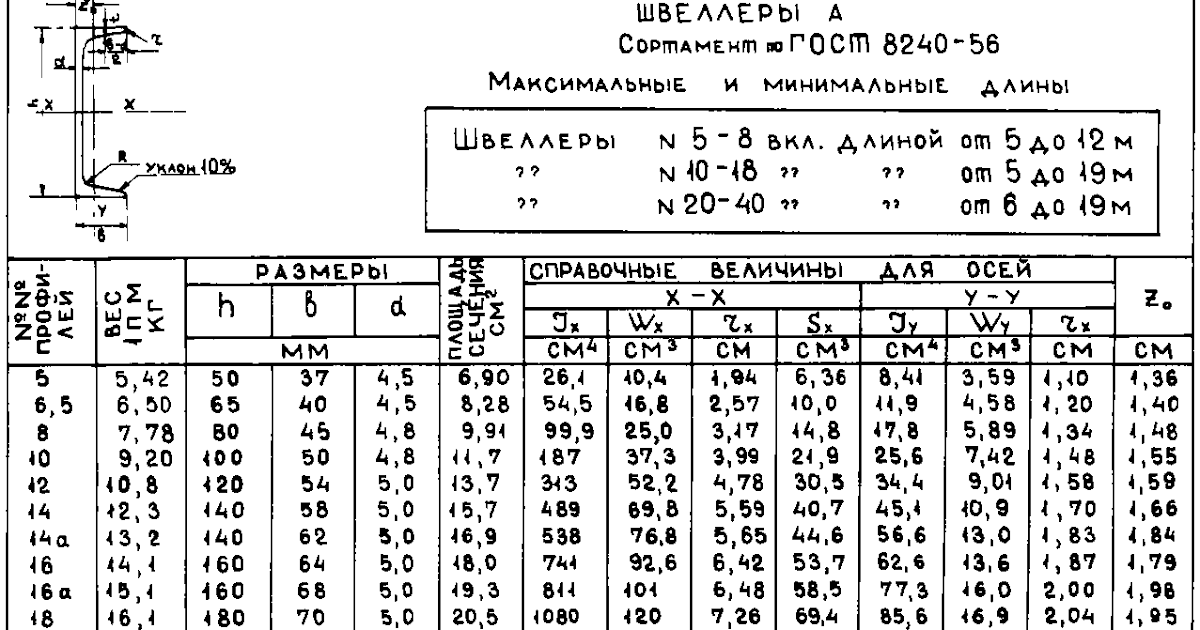

С уклоном внутренних граней полок. ГОСТ 8240-97

h — высота швеллера;

b — ширина полки;

S — толщина стенки;

R — радиус внутреннего закругления полок;

t — толщина полки;

r — радиус закругления полок.

С параллельными гранями полок. ГОСТ 8240-97

Масса швеллера зависит от нескольких параметров. В частности, ключевую роль играют:

Толщина поперечной балки и параллельных полок.

Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4%.

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.

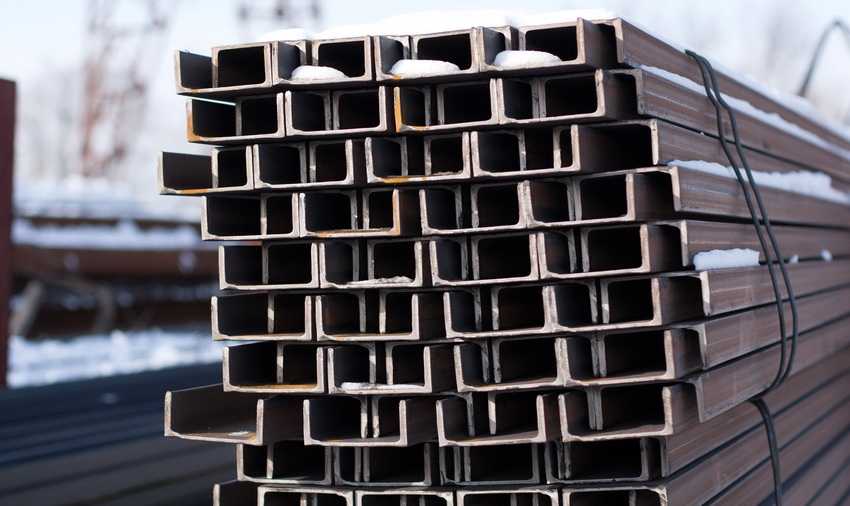

Сферы применения металлических швеллеров

Все перечисленные преимущества предполагают их широкое использование в разных сферах производства и строительства, в том числе и в автомобилестроении. Это необходимый компонент в изготовлении грузовых автомобилей. Именно швеллеры играют усиливающую роль у несущих конструкций.

В масштабном строительстве эти изделия незаменимы в качестве поперечных опор и перекрытий между этажами. Также профиль с п-образным сечением используется как главный материал в строительстве каркасных сооружений, монтаже пандусов. Именно стальные швеллерообразные балки выдерживают высокую поперечную или осевую нагрузку и способны в несколько раз, если сравнивать с материалом из дерева, усилить прочность перекрытия. Это особенно актуально в строительстве перекрытий с большими пролетами.

На заметку! Главное условие правильного выбора материала – это его соответствие требованиям Госстандарта, которые указаны в специальных таблицах швеллеров. Их использование значительно упростит решение поставленной задачи.

П-образный профиль используется для возведения каркасных опорных конструкций.

Кроме машиностроения и создания каркасов, швеллеры как дополнительный материал используют и в других видах транспортного производства, например, в крано- и вагоностроении, где они служат в качестве рам и каркасов. Могут быть также использованы в процессе армирования конструкций из железобетона.

Основные характеристики сортамента и соответствие швеллеров ГОСТу

Сортамент подразумевает разные характеристики швеллеров. В частности, учитываются:

• уклон внутренних граней;
• толщина стенок и полок;
• радиус закругления внутри швеллера;
• ширина;
• площадь поперечного сечения;
• масса швеллера и погонного метра.
• марка стали, от которой зависят практически все физико-механические качества (твердость, устойчивость к нагрузкам и коррозии).

Широкое использование п-образных швеллеров в различных сферах строительства и производства привело к созданию большого количества нормативов их изготовления. Широкий ассортимент таких профилей повлек за собой разработку большого количества ГОСТов и других технических нормативов. Главным условием высокого качества является именно соответствие швеллеров этим регламентам.

Среди существующих нормативов, утвержденных Госстандартом, необходимо упомянуть следующие:

1. ГОСТ 8240-97. Ему соответствуют все швеллеры, произведенные из стали горячекатаным методом.
2. ГОСТ 19425-74. По этому регламенту производят двутавровые балки и спецшвеллеры.
3. ГОСТ 8278-83. Гнутый швеллер, сортамент включает требования к равнополочным профилям.
4. ГОСТ 8281-80. Это гнутые изделия с неравными полками.
5. ГОСТ 5422-73. Швеллеры из горячекатаной стали, производимые специально для тракторов.
6. ГОСТ 5267.0-90. Горячекатаный п-образный металлопрокат для вагоностроения.
7. ГОСТ 21026-75. Стальные профили, произведенные горячекатаным способом с отогнутой полочкой для вагонеток.

По одному ГОСТу на швеллер производят разные виды металлопроката. Например, горячекатаный профиль уклоном граней полок от 4 до 10%, изготавливается согласно ГОСТ 8240-97. Для отличия его маркируют буквой «У» и соответствующим числом, указывающим на расстояние от полки до полки. По такому же ГОСТу изготавливают и швеллер, имеющий параллельные грани.

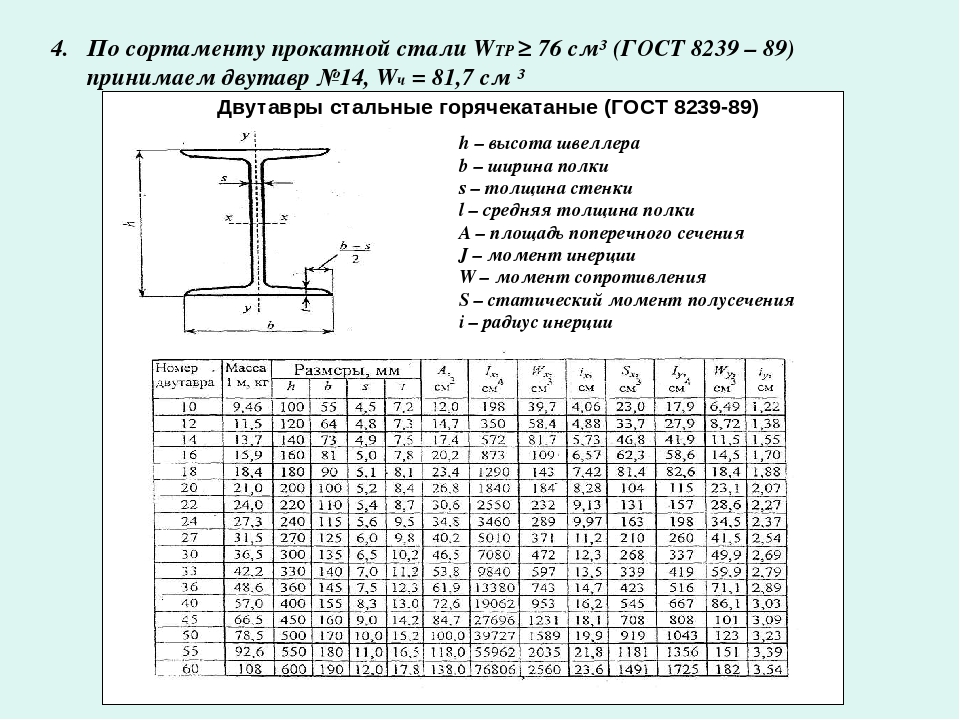

Двутавровые швеллеры чаще всего используют для создания каркасных опорных конструкций, предполагающих усиленные нагрузки.

Сферы применения швеллеров

Благодаря своим техническим характеристикам швеллер получил широкое распространение практически в каждой отрасли промышленности. Чаще всего он выступает составной частью различных рам, каркасов, несущих конструкций. Такой прокат используют для повышения функциональных качеств бетона, для усиления несущих стен, при монтаже кровельного покрытия. Возведение мостов, отделочные работы, прокладка коммуникаций также становятся сферами, в которых незаменим П-образный профиль.

За счет своей формы швеллер способен придать конструкции необходимую жесткость и устойчивость. Он хорошо выносит большие осевые нагрузки и противостоит нагрузкам на изгиб. Благодаря разным типоразмерам и маркам стали изделие применяется для разнообразных целей.

Наиболее востребован П-образный профиль:

• в разных сферах строительства — для армирования элементов конструкций, выполнения опорной функции, как нишу для различных коммуникаций (полый внутри элемент создает полноценный канал);
• в машиностроении — металлоизделие выступает опорной или фиксирующей деталью, крепежной деталью, каркасом, оснасткой для сборки и сварки различных изделий, а в тяжелом машиностроении свойство проката выдерживать значительные нагрузки позволяет использовать его в качестве балок, по которым ходят краны;
• в автомобилестроении — используется аналогичным образом, что и в машиностроении.

Другие промышленные сферы применения швеллеров включают: вагоностроение, судостроение, станкостроительная отрасль, отрасль домашнего хозяйства.

Металлопрокат получает все более широкое распространение при реконструкции зданий. Частное использование швеллеров предполагает возведение таких помещений, как погреба, теплицы и ангары. Особенности конструкции элементов позволяют сэкономить на расходе металла. Кроме того, металлоизделия обладают небольшим весом, вследствие чего могут использоваться для строительства легких навесов, которые при этом будут отличаться высокой прочностью.

Прокат из алюминия, вес которого еще меньше по сравнению с аналогами, также востребован: он служит для соединения стыков, как деталь каркасов для облицовки, как интерьерный компонент.

Виды швеллеров

Наиболее востребованным видом сортамента является швеллер.

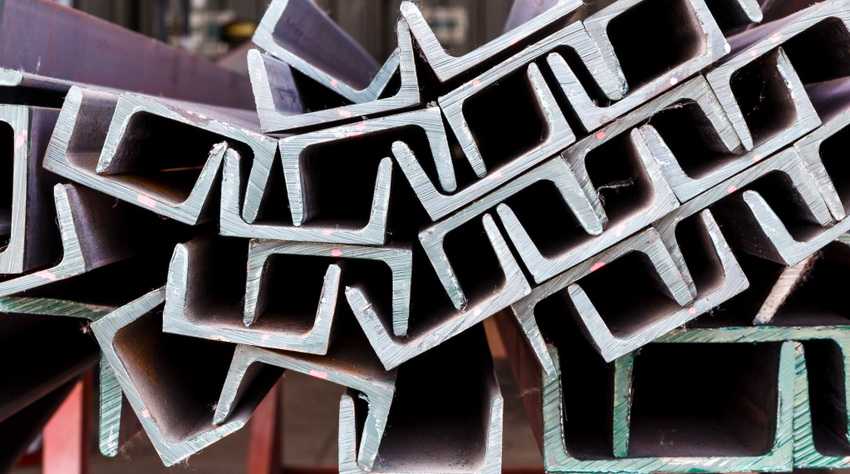

Швеллер

Это объясняется высокими показателями прочности, хорошей свариваемостью, небольшой массой при значительной несущей способности. Он используется на стройке для перекрытий, при изготовлении металлоконструкций типа ферм, колонн и железобетонных изделий. При всех своих достоинствах швеллер имеет демократичную цену.

Производители предлагают профиль различных размеров и типов. Справочник металлопроката содержит большой перечень из нескольких десятков наименований, отличающихся по виду, размеру, условному обозначению, маркировке.

В сфере строительства применение швеллеров способствует усилению конструкции, повышению жесткости и эксплуатационных характеристик. Объясняется это тем, что сам по себе бетон имеет стойкость только к действию сжимающих напряжений. Швеллер сохраняет стабильное состояние под действием изгибающей нагрузки, давления в продольной и поперечной плоскости.

Основным способом получения профиля является горячая прокатка. В качестве исходного сырья применяются заготовки, полученные методом ковки или непрерывного литья. Материалом для производства служит конструкционная сталь марки Ст 3 или 09Г2С, углеродистая строительная сталь С 235, С 245.

МеталлПромКонтинент

Что такое швеллер и его виды

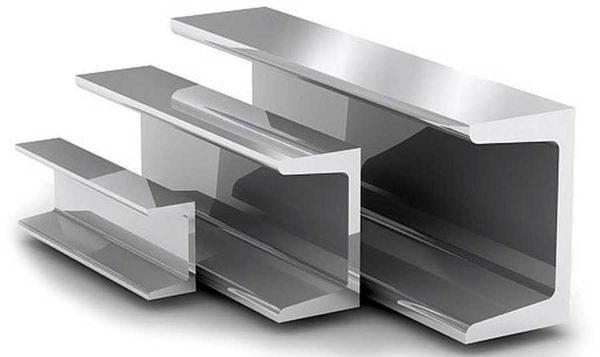

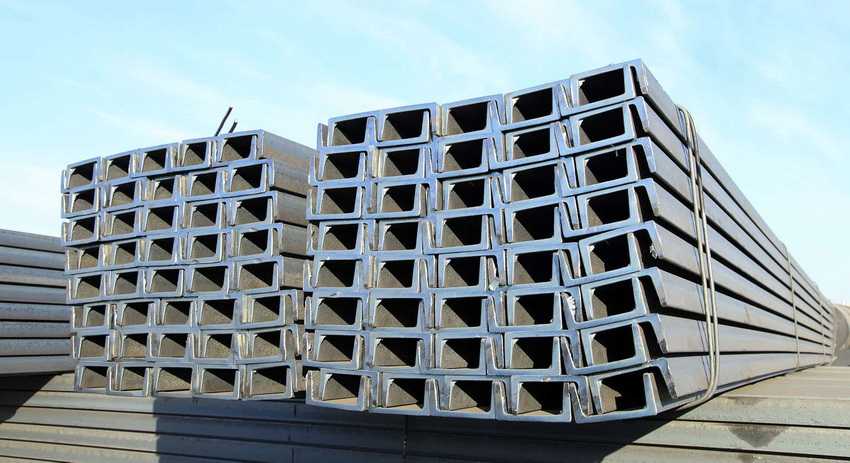

Так выглядит швеллер

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

Некоторые размеры алюминиевого швеллера

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

2 Требования стандарта сортамента 8240 к форме и допускам на размеры швеллера

Форма сечения и предельные отклонения от устанавливаемых стандартом 8240 номинальных размеров швеллерного проката должны соответствовать изображенным на Рис. 1–3 и регламентируемым Табл. 1–2.

Рис. 3

Таблица 1. Допустимые отклонения размеров и параметров

Параметры и размеры	Интервал значений размеров, мм	Предельное отклонение параметров и размеров, мм
h	При h включительно до 80 Свыше 80 до 200 вкл-но Свыше 200 до 400 вкл-но	±1,5 ±2 ±3
b	При b вкл-но до 40 Свыше 40 до 89 вкл-но Свыше 89	±1,5 ±2 ±3
s	При s вкл-но до 5,1 Свыше 5,1 до 6 вкл-но Свыше 6	±0,5 ±0,6 ±0,7
t	При t вкл-но до 10 Свыше 10 до 11 вкл-но Свыше 11	–0,5 –0,8 –1
ƒ не более	При h вкл-но до 100 Свыше 100 вкл-но до 200 Свыше 200 вкл-но до 400	0,5 1 1,5

Примечания:

1. Предельные отклонения по s для продукции серий П и У не контролируют.
2. Для изделий серии Л параметр ƒ не должен превышать расчетное значение 0,15s.
3. Для проката серий Э, П и У допускается величина ƒ не более расчетного значения 0,25s, кроме изделий с s равной 5,1, 5,3, 5,4, 5,6 и 5,8 мм.
4. Параметр ƒ следует замерять, как показано на Рис. 3.
5. Плюсовые допустимые отклонения по t ограничиваются предельной погрешностью по массе.

Исходя из значения ∆ (∆’) швеллеры стандарта 8290 делят по точности их производства на категории: изделия обычной, повышенной и высокой точности. Допускаемые ГОСТом величины ∆ (∆’) не должны превосходить данных в Табл. 2, приведенной ниже.

Таблица 2. Разрешенные стандартом значения величины перекоса полок ∆ (∆’)

Категория точности изделия	∆ (∆’) при b, не более, мм
Включительно до 95	Свыше 95
Высокая	0,9	0,01b
Повышенная	1	0,015b
Обычная	1,2	0,025b

Примечание: ∆ (∆’) замеряют, как показано на Рис. 3.

По длине допустимые отклонения регламентируются только для мерной и кратной продукции и не должны превосходить следующие значения (мм):

• +40 – при длине профиля 2–8 м;
• +, но при этом не выше 100 – при длине профиля свыше 8 м, где L – фактическая протяженность изделия, м.

Есть требование и к прямым углам между стенкой профиля и его полками. Их притупление не должно превосходить для изделий до № 20 значения в 2,5 мм, а после № 20 – уже 3,5 мм. На внешних углах притупление не контролируют.

Геометрическая форма швеллеров по ГОСТ 8240-97

П-образный профиль

Среди всего многообразия изделий особое место занимает швеллер, или профиль металлический П-образный. Своё название он получил из-за вида поперечного сечения, похожего на Русскую букву «П». Сфера применения такого профиля просто уникальна:

1. Строительство, включая изготовление различных металлических конструкций, использования для электромонтажных работ, отделки помещений и отдельных конструкций.
2. Машиностроение, при изготовлении самых разнообразных механизмов и электромонтаже.
3. В сельском хозяйстве при обустройстве теплиц, установке шпалерных опор и многое другое.

Все сферы применения швеллера невозможно описать в формате небольшой статьи.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

Прайс-лист на профильную трубу квадратного сечения оцинкованную и черную по ГОСТ 8639, 30245, сталь 09Г2С и ст. 3.

Цены на стальной уголок равнополочный, оцинкованный, неравнополочный с шириной полки от 20 мм до 200 мм, стенка от 3 мм до 20 мм .

Такой распространенный элемент многих опорных конструкций, как швеллер, представляет собой профиль П-образного сечения, который может быть изготовлен из различных сортов стали, в том числе и нержавеющей. Различаться швеллеры могут не только по размеру (для определения каждого из которых используется специальная таблица), но и по технологии изготовления.

Разбираемся в сортаменте швеллеров

Швеллеры производятся по холоднокатаной и горячекатаной технологии. П-образные металлопрофили разных марок имеют различия и в конструктивном исполнении полок. Так, бывают швеллеры, внутренние грани полок которых параллельны между собой, а также изделия, полки которых с внутренней части выполнены с некоторым наклоном. Однако в каком бы варианте ни были выполнены полки, весь сортамент профилей с П-образным сечением отличает высокая жесткость, сочетающаяся с небольшим весом. Именно такие свойства позволяют успешно использовать швеллеры любых размеров для изготовления высоконагруженных конструкций строительного и любого другого назначения.

К основным преимуществам П-образных профилей можно отнести:

• высокую прочность, обеспечивающую устойчивость к нагрузкам изгибающего характера;
• способность успешно противостоять не только изгибу, но и нагрузкам разнонаправленного характера (разрыв, сжатие и др.);
• высокую устойчивость к ударным нагрузкам, могущим привести к механическим повреждениям конструкции (металлический швеллер, который выполнен качественно и по ГОСТ, практически не имеет в своей конструкции слабых мест, способных вызвать его разрушение от различных нагрузок).

Параметры швеллера с уклоном внутренних граней полок

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

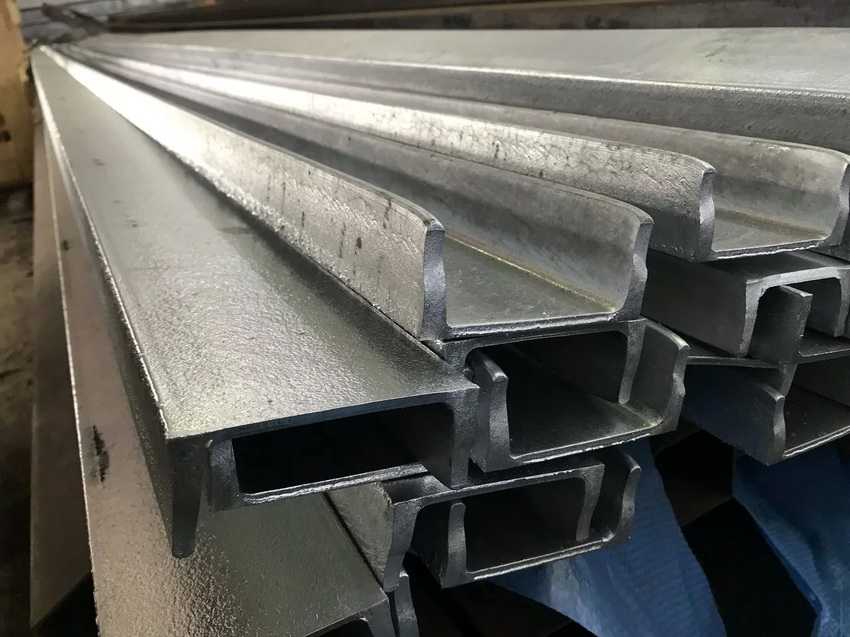

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная: высота 25-410 мм,
• длина полок 26-180 мм,
• толщина 2,0 — 8,0 мм.

Сталь углеродистая спокойная и низколегированная:

• высота 25-310 мм,

длина полок 26-160 мм,
толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок: длинной 22 — 160 мм,
• короткой 12 — 90 мм,

толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.
