Сталь 45: расшифровка, характеристики, твердость, плотность

Закалка

Процесс закалки стали представляет собой нагрев стали 45 до температурного диапазона 830-850 °C. Если закаливать металл до не нужной температуры, то можно заметить образование ферритных участков. Их появление во много раз уменьшает прочность стали.

А если закаливать изделие до температуры 1000 °C, то произойдет значительное распространение зерен мартенсита, которое повлечет снижение вязкости и повышению образования трещин. Процесс нагревания проходит в непрерывной или периодической электропечи.

Закалка зависит от двух факторов:

химический состав металла
форма и габариты детали

Если у углерода большие размеры и высокое процентное содержание, то для закаливания стали нужно большое количество времени. После этой операции происходит выдержка, чтобы выровнять неоднородность аустенита.

Если произошел сильный перегрев, то это может привести к окислению и обезуглероживанию. А чтобы этого не происходило, необходимо нагревать сталь в вакууме или расплавленной соли. Вообще, закаливание проводят в двух средах, которые мы представили в таблице.

Среда	Характеристики
Вода	обладает повышенной скоростью, но при увеличении t она заметно падает. Также в воде вероятен риск появления напряжения и колебания деталей
Масло	В этой среде сталь охлаждается, а также снижается возникновение трещин. В отличие от воды, в масле низкая температура и может происходит загустение

Область применения

Самое большое распространение подобные металлы получили в машиностроении. Это связано с тем, что Сталь 45 позволяет получать дешевые изделия с весьма неплохими эксплуатационными качествами. Примером назовем:

Валы и валы-шестерни. В машиностроительной области весьма распространены валы и валы-шестерни, которые зачастую имеют ступенчатую форму. Подобные изделия становятся частью различных механизмов. Условия эксплуатации определяют возникновение поперечной и продольной нагрузки. Поэтому в приоритете высокая жесткость и прочность.
Шестерни. Для передачи крутящего момента во многих механизмах устанавливаются шестерни. Они представлены зубчатыми колесами, которые имеют посадочное отверстие. Во время работы на шестерню оказываются самые различные нагрузки. Кроме этого, при контакте поверхность зуба подвергается трению. Поэтому высокая твердость позволяет существенно продлить срок эксплуатации подобного изделия.
Трубы и элементы запорных механизмов. Несмотря на плохой показатель свариваемости Сталь 45 применяется также при производстве труб. Запорные механизмы могут применяться при большом давлении среды, и поэтому используемые элементы при их изготовлении должны обладать высокой жесткостью.

Согласно стандартам ГОСТ в виде заготовок выпускаются круги и различный прокат. Непосредственное получение деталей проводится при механической обработке за счет применения токарного или фрезерного оборудования.

Низкая коррозионная стойкость подобного металла определяет то, что в машиностроительной сфере получаемые изделия должны работать при условии постоянной смазки. Примером можно назвать механизмы подачи или скорости токарных станков, которые представлены большим количеством валов с насаженными зубчатыми колесами. Для того чтобы они прослужили дольше, проводиться подача масла, которое снижает трение и вероятность образования коррозии.

Для повышения некоторых качеств изделий проводится термическая обработка. В большинстве случаев она представлена закалкой с последующим отпуском. Для того чтобы исключить вероятность появления структурных дефектов из-за перенасыщения поверхности углеродом, процесс закалки существенно усложняется. Примером можно назвать применение различных соляных ванн для охлаждения. Закалка и отпуск проводятся до чистовой обработки, так как есть вероятность образования окалины и других дефектов.

Отжиг

Процедура отжига включает в себя нагревание, выдержку и долгое охлаждение в печи. Существует две разновидности рассматриваемого процесса, которые мы подробно представили в табличном варианте ниже.

Вид рода

Задачи

Особенности

первый

выравнивает химсостав металла

увеличивает обрабатывает стали, с помощью давления

уменьшает остаточное напряжение после технологической обработки

Его структура не подвергается трансформации, остается неизменной при любых задачах,

t=500-630°C

второй

измельчение зерен металла

помогает образовывать структуру феррит+перлит

Этот тип — подготовительная термообработка. Он используется, чтобы повысить обрабатываемость стали,

t=770-840°C

Зачем проводить закалку?

В последнее время закалка все чаще проводится для того, чтобы повысить твердость поверхность для повышения срока службы детали. Если закалка прошла правильно, ее результатом станет:

Существенно повышается прочность и твердость. Для того чтобы поверхность зуба зубчатого колеса не деформировалось при воздействии нагрузки выполняется рассматриваемая процедура. Также пружины и рессоры могут выдерживать большие нагрузки по причине существенного повышения прочности путем изменения структуры при сильном нагреве и быстром охлаждении материала.
Повышается износостойкость поверхности. Несмотря на хорошие эксплуатационные качества стали, при ее использовании для изготовления деталей, используемых в машиностроении, авиастроении, есть вероятность быстрого износа из-за возникающей силы трения при контакте. Существенно повысить срок службы деталей можно путем изменения начальной структуры металла.
Современные методы проведения рассматриваемого процесса позволяют улучшить качества только поверхности детали, сердцевина, ее вязкость, остается неизменной. Этот момент определяет то, что прочность, твердость и износостойкость повышаются без проявления хрупкости, то есть получаемая деталь также имеет хорошую пластичность, может выдерживать продольную нагрузку.

Качество проводимой закалки зависит от скорости нагрева и правильности выбора температуры, времени выдержки и охлаждения. При этом наиболее важным параметром можно назвать температуру нагрева и скорость охлаждения, так как они определяют твердость, прочность металла. Закалка является сложным технологически процессом, для реализации которого нужно специальное оборудование и определенные навыки в проведении подобной работы.

Основные характеристики стали 45

Любой сплав имеет свои отличительные характеристики, определенный химический состав, ряд заменителей, функциональное предназначение.

Марки 40, 45, 50 выделяются высокими показателями прочности, имея при этом небольшую вязкость и пластичность. Поскольку механические свойства марки и 45 идентичны маркам 40 и 50, эти стали являются взаимозаменяемыми.

Химический состав и свойства

Химическими составляющими сплава помимо железа и углерода являются и ряд других элементов, количество которых малосущественно. Процентное отношение химических составляющих стали 45:

Железо (Fe) — около 97%.
Углерод (C) — 0,42—0,5%.
Марганец (Mn) — 0,5—0,8%.
Кремний (Si) — 0,17—0,37%.
Никель (Ni) — не больше 0,25%.
Хром (Cr) — не больше 0,25%.
Медь (Cu) — не больше 0,25%.
Мышьяк (As) — не больше 0,08%.
Сера (S) — не больше 0,04%.
Фосфор (P) — не больше 0,035%.

От химического состава стали и структуры напрямую зависят ее химические свойства. Все элементы входящие в состав условно делятся на полезные и вредные. Процесс добавления полезных примесей носит название легирование. Если расшифровать маркировку 45х, то становится ясно что сплав содержит добавление хрома, 45 г — марганца.

Основные химические свойства материала:

степень окисления:
устойчивость к коррозии;
жароустойчивость;
жаропрочность.

Механические характеристики

Для анализа и контролирования свойств стали используют различные методы их определения. К примеру, критерии прочности и пластичность определяют опытным путем, образцы растягивают до разрыва. Твердость сплавов фиксируют измеряя противодействие материала при влиянии на его поверхность твердого элемента, например, алмазного наконечника. Вязкость — ударными испытаниями специальных образцов.

Механические свойства и характеристики стали 45 (при t=20C).

Прочность — способность сплава выносить внешние нагрузки, не подвергаясь при этом разрушениям внутри. Характеризуется величинами: предел прочности, sв и предел текучести стали 45, sT .

труба — ГОСТ 8731–87 , sв =588 МПа, sT =323 МПа;
прокат — ГОСТ 1050–88 , sв=600 МПа, sT =355 МПа;
прокат отожженный — ГОСТ 1050–88 , sв =540 МПа.

Твердость — способность сплава оказывать сопротивление при воздействии твердых тел. Характеризуется величинами: твердость по Н. В. Бринеллю 10—1 , по Роквеллу HRC . Для марки 45 в состоянии поставки:

труба — ГОСТ 8731–87 , HB 10—1 = 207 МПа;
прокат — ГОСТ 1050–88 , HB 10—1 = 229 МПа;
прокат отожженка — ГОСТ 1050–88 , HB 10—1 = 207 МПа.

Пластичность — возможность сплава видоизменять свою форму под влиянием нагрузки и восстанавливать ее по окончании воздействия. Характеризуется величиной, относительное удлинение при разрыве, δ5 :

труба — ГОСТ 8731–87 , δ5 =14%;
прокат — ГОСТ 1050–88 , δ5 =16%;
прокат отожженка — ГОСТ 1050–88 — δ5 =13%.

Ударная вязкость — способность материала сопротивляться динамическим воздействиям нагрузки, KCU [ кДж / м2].

Физические свойства

К физическим характеристикам стали относятся: плотность, коэффициент теплового расширения, теплопроводность, модуль упругости, удельная теплоемкость и электропроводность.

Металлические сплавы имеют высокие показатели плотности, теплоемкости и электрической проводимости. Рассмотрим физические свойства марки 45 (при t=20C).

Плотность или удельный вес — масса вещества на единицу объема, плотность стали 45 ГОСТ 1050–88 ρ=7826—7595 кг/м3.

Коэффициент линейного теплового расширения количественно равен относительной перемене линейных размеров вещества при росте (понижении) температуры в сплаве на 1 градус Цельсия, α (1/град).

Теплопроводность вещества — способность отдавать количество тепла от более прогретого участка к менее прогретому. Характеризуется величиной коэффициента теплопроводности, λ [Вт/(м·град)].

Под модулем Юнга подразумевается физическая величина, которая косвенно отображает возможности стали противостоять продольным деформациям (растяжению или сжатию)

Эта величина указывает на жесткость материала и является важной физической особенностью, E 10—5=2 МПа;. Удельная теплоемкость — количество тепла, необходимое для нагрева 1 килограмма вещества на 1 градус Цельсия, Ϲ [Дж/(кг·град)

Удельная теплоемкость — количество тепла, необходимое для нагрева 1 килограмма вещества на 1 градус Цельсия, Ϲ [Дж/(кг·град).

Электропроводность — способность материала быть проводником электрического тока. Характеризуется величиной удельного электрического сопротивления, Ṛ .

https://www.youtube.com/watch?v=qbg1nU99OBYhttps ://www.youtube.com/watch?v=L3w8hfcBXW8

Температура плавления стали 45

Сталь калиброванная и калиброванная со специальной отделкой после отпуска или отжига

C
Si
Mn
Ni
S
P
Cr
Cu
As

0.42 – 0.5
0.17 – 0.37
0.5 – 0.8
до 0.3
до 0.04
до 0.035
до 0.25
до 0.3
до 0.08

Свойства

Температура критических точек материала 45.

Ac1 = 730 , Ac3(Acm) = 755 , Ar3(Arcm) = 690 , Ar1 = 780 , Mn = 350

Технологические свойства материала 45.

Свариваемость:	трудносвариваемая.
Флокеночувствительность:	малочувствительна.
Склонность к отпускной хрупкости:	не склонна.

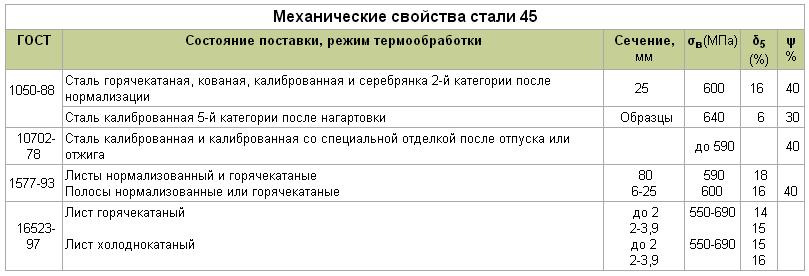

Механические свойства при Т=20 o С материала 45.

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м 2	–
Трубы, ГОСТ 8731-87	588	323	14
Пруток калиброван., ГОСТ 10702-78	590	40	Отжиг
Прокат, ГОСТ 1050-88	до 80	600	355	16	40	Нормализация
Прокат нагартован., ГОСТ 1050-88	640	6	30
Прокат отожжен., ГОСТ 1050-88	540	13	40
Лента отожжен., ГОСТ 2284-79	440-690	14
Лента нагартован., ГОСТ 2284-79	690-1030
Полоса, ГОСТ 1577-93	6 – 60	600	355	16	40	Нормализация

Твердость 45, Трубы ГОСТ 8731-87	HB 10 -1 = 207 МПа
Твердость 45, Прокат горячекатан. ГОСТ 1050-88	HB 10 -1 = 229 МПа
Твердость 45, Прокат калиброван. нагартован. ГОСТ 1050-88	HB 10 -1 = 241 МПа
Твердость 45, Прокат калиброван. отожжен. ГОСТ 1050-88	HB 10 -1 = 207 МПа
Твердость 45, Прокат горячекатан. отожжен. ГОСТ 1050-88	HB 10 -1 = 197 МПа

Физические свойства материала 45.

Сталь 45: Химический состав, механические, физические и технологические характеристики

Сталь 45 — классифицируется как конструкционная углеродистая качественная сталь, феррито-перлитного класса. Применение качественных сталей затрагивает такие производственные отрасли, как машиностроение, строительство, приборостроение и другие. Этому способствует: различное содержание углерода в их структурном составе и применение многообразных видов термической обработки, а также увеличение и усовершенствование технологических характеристик и свойств сплавов.

Маркировка сплава

Конструкционные углеродистые качественные стали, по стандарту маркируются двузначным числом: сталь 05, 08…80, 85, которое указывает на усредненное значение, содержания углерода выраженное в сотых долях процента. Три цифры маркировки указывает на то что в сплаве содержится более чем 1% углерода, буква Л на отсутствие легировки — 45л, буквы Ст на его обыкновенное качество — Ст5.

Металлургическая промышленность производит стандартные стали марок от 05кп до 60, средний показатель углерода которых 0,05—0,60 процента, соответственно маркировки. Расшифровка марки стали 45 (фран. аналог С45) показывает содержание 0,45% С.

Основные характеристики стали 45

Химический состав и свойства

Железо (Fe) — около 97%.
Углерод (C) — 0,42—0,5%.
Марганец (Mn) — 0,5—0,8%.
Кремний (Si) — 0,17—0,37%.
Никель (Ni) — не больше 0,25%.
Хром (Cr) — не больше 0,25%.
Медь (Cu) — не больше 0,25%.
Мышьяк (As) — не больше 0,08%.
Сера (S) — не больше 0,04%.
Фосфор (P) — не больше 0,035%.

Основные химические свойства материала:

степень окисления:
устойчивость к коррозии;
жароустойчивость;
жаропрочность.

Механические характеристики

Механические свойства и характеристики стали 45 (при t=20C).

труба — ГОСТ 8731–87 , sв =588 МПа, sT =323 МПа;
прокат — ГОСТ 1050–88 , sв=600 МПа, sT =355 МПа;
прокат отожженный — ГОСТ 1050–88 , sв =540 МПа.

труба — ГОСТ 8731–87 , HB 10—1 = 207 МПа;
прокат — ГОСТ 1050–88 , HB 10—1 = 229 МПа;
прокат отожженка — ГОСТ 1050–88 , HB 10—1 = 207 МПа.

труба — ГОСТ 8731–87 , δ5 =14%;
прокат — ГОСТ 1050–88 , δ5 =16%;
прокат отожженка — ГОСТ 1050–88 — δ5 =13%.

Ударная вязкость — способность материала сопротивляться динамическим воздействиям нагрузки, KCU [ кДж / м2].

Физические свойства

Сталь 45. Применение в производстве.

Сталь 45 относится к конструкционным углеродистым качественным сталям. Благодаря высокой выносливости и терпимости к значительным перепадам температуры, сталь 45 применяется при производстве редукторов. Из данной стали изготавливают валы-шестерни и зубчатые колёса для таких массовых изделий из нашего каталога, как редукторы РМ-250, РМ-350, РМ-400, РМ-500 и РМ-850. Сталь 45 является относительно дешёвым металлом, что позволяет производить из неё и цепные приводные звёздочки. После соответствующей термообработки звездочки для цепей ПР-25,4, ПР-31,75, ПР-38,1, ПР-44,45 и ПР-50,8 обеспечивают долгую работоспособность цепного привода.

Что такое нормализация?

Под данным понятием понимается нагрев:

доэвтектоидной стали более чем А_с3;
заэвтектоидной стали более чем А_сант. на 50 градусов.

После нагрева выполняется плавное температурное уменьшение на воздухе. При таком процессе выполняется перекристаллизация стали, удаляющая крупнозернистую структуру, появившуюся при ковке или литье. После охлаждения при довольно низком температурном уровне становиться лучше дисперсность смеси за счёт распада аустенита на ферритно-цементитную смесь. Улучшить можно любую сталь, однако для конкретных видов заготовок она может менять некоторые стадии термические обработки.

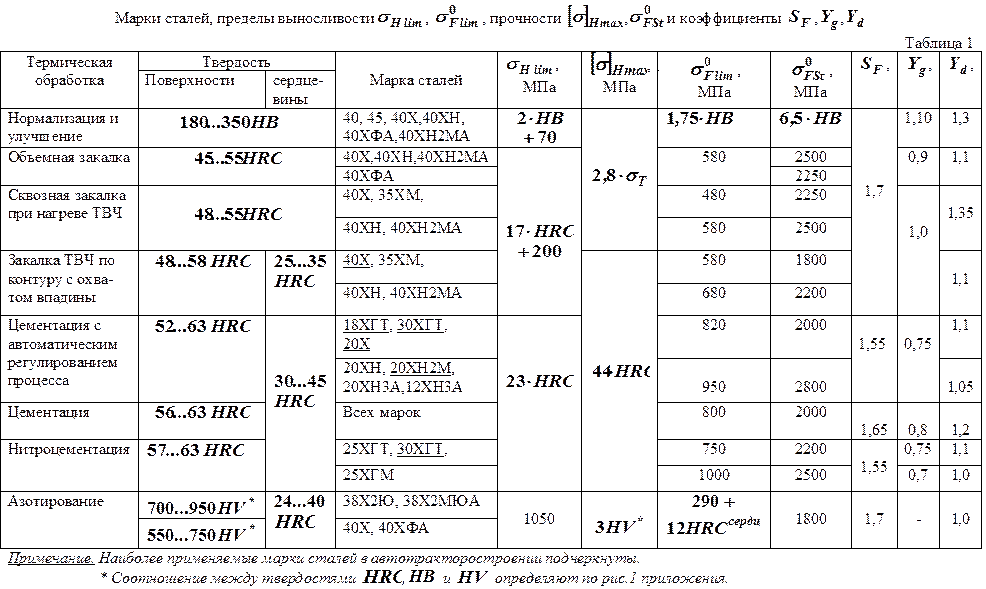

Температура нагрева стали при термической обработке

Если выполняется нормализация стали 45, то данная процедура заменяет большой отпуск и закалку. При это происходит понижение механических параметров, однако за то уменьшается дефармация изделий, чего нельзя сказать про результат, который выходит при закалке

Взяв во внимание то, что температура, применяемая чтобы нормализовать при критичной точке Ac3, составляет 770 градусов. Благодаря этому температура нагревания должна быть не меньше 810 градусов

В данном случае структура аустенита распадается на 100%.

Если уменьшить температуру до A_r₃, то тут же появятся первые зернышки феррита. Если продолжать понижение до A_r₁, то из аустенита выделятся только зерна феррита, а концентрация углерода в остатке будет подниматься, а это означает, что при подобном же температурном уровне быстро достигнет 0,8%. Если температура нормализации стали 45 еще чуть-чуть опустится, то начнет выделяться перлитовый песок.

Режим нормализации стали 45, предполагающий медлительное нагревание при низкой температуре, т.е. ниже линии PSK, не приводит ни к каким превращениям. Если дальше медленно обогревать доэвтектоидную сталь, то феррит понемногу растворяется в аустените. Если температура, при которой выполняется нормализация стали, выше линии GSE, то структура будет предоставлена только аустенитом.

После нормализации структура среднеуглеродистой стали будет предоставлена ферритом и перлитовым песком (крупнозернистая смесь цементита и феррита).

Есть несколько отделочных этапов будущих изделий:

отжиг – нагревание до конкретной температуры, а после этого медлительное охлаждение;
нормализация – аналог отжига, только охлаждение изготавливается на чистом воздухе;
закалка – нагревание заготовки до самого большого уровня температуры, а потом выполняется быстрое охлаждение;
отпуск – снижение остатков напряжения, благодаря чему уменьшается твердость и хрупкость заготовки сделанной из металла, но возрастает вязкость;
старение – после отжига выполняется еще одно нагревание металла до небольшой температуры и дальнейшее медлительное остужение.

Инструменты для выполнения работы:

наждачная бумага;
баки с маслом и с водой;
металлографический микроскоп;
печь с наличием термоэлектрического пирометра;
твердомеры по Роквеллу;
несколько наборов микрошлифов (структура троостит, мартенсит, сорбит, видманштеттовая структура, феррит + мартенсит).

Область применения

По степени свариваемости структуры она относится к 4 группе. Сварочный шов может стать причиной образования различных трещин. Именно поэтому материал 45Х перед выполнением сварочных работ предварительно разогревается, что позволяет избежать просто огромного количества проблем с эксплуатацией полученного изделия.

Кроме этого, требуется проводить предварительную подготовку кромок к выполнению дуговой сварки. При применении контактно-точечной технологии требуется термическая обработка.

Другие свойства рассматриваемого материала определяют его широкое применение. На производственные площадки поставляются заготовки следующего типа:

Листы. Листвой металл получил широкое распространение, к примеру, при холодной или горячей штамповке. Кроме этого, листы металл используются при обшивке каркасных конструкций.
Поковки используются в качестве основы при создании различных изделий.
Трубы сегодня весьма распространены, к примеру, при создании отопительной системы или для транспортировки различной жидкости.
Металлопрокат применяется в машиностроительной области в качестве заготовки для различных деталей.

После проведения термической обработки Сталь 45Х может применяться для получения насадок, разверток и корпусов метчиков. Аналог стали 45Х может использоваться для получения различных ответственных конструкций, к примеру, осей, валов, зубчатых колес, болтов или плунжеров. Аналоги зарубежные могут использоваться для изготовления деталей, которые будут эксплуатироваться на открытом воздухе при низкой температуре. Примером назовем элементы мостов и железнодорожных конструкций.

Для существенного увеличения эксплуатационных характеристик получаемых изделий проводится различная термическая обработка.

Закалка приводит к существенному повышению твердости поверхности, однако хрупкость снизить можно только при отпуске. Достигнуть требуемых показателей можно только при соблюдении особенностей технологии.

Сталь 45

Этот сплав стали отличается от других набором особых характеристик, которые присущи только этой марке. Она отличается применением и высокой функциональностью, уникальным составом химических соединений, совокупностью литейных и других производственных параметров.

Применение

В составе стали марки 45 в соответствии с ГОСТ находятся такие элементы, как фосфор, мышьяк, медь, никель, марганец и другие вещества. Данная сталь обладает большим набором механических характеристик. Поэтому она способна вынести практически все климатические и температурные колебания. Испытывают данный вид стали при температурном интервале от 200 до 600 градусов.

Технические характеристики

ударная вязкость изделий из нее всецело зависит от толщины взятого листа

Это стало возможным благодаря применяемым способам обработки, а также производственному процессу, который разработан в соответствии с ГОСТ. Безусловно, в мире еще не создали материалы, обладающие бесконечной выносливостью к различным воздействиям, поэтому данный металл в этом смысле не исключение. Но благодаря высоким свойствам сырья, из которых производят материал, у него великолепные показатели.

Термическая обработка Сталь 45. Видео

Характеристики стали можно изменить с помощью термической обработки. Если соблюдать температурный режим и скорость нагрева, получается материал с новыми свойствами, которые желательно было получить. Изменения конечно зависят от того, какого качества нам нужен сплав, и от выбранного технологического процесса.

Видео о термообработке стали:

https://www.youtube.com/watch?v=u262HjEbaEY

По этому следует учитывать следующие факторы:

Температура плавления стали 45 слишком высока, потому не получится закалить сталь в условиях небольшой мастерской или даже дома. Для этого используются доменные печи.
Скорость нагрева в процессе термообработки должна строго соблюдаться. Современные установки прекрасно справляются с соблюдением режима прогревания, они имеют электронные блоки, которые обеспечивают полностью контролируемый процесс.
Под процессом закалки мы имеем в виду более сложный цикл, нежели просто нагрев и охлаждение. Надо учитывать разделение времени прогревания на три участка, у каждого из которых своя критическая температура. В этих «критических точках» происходит изменение кристаллической структуры металла. Соблюдение режима также требует учета размера и формы заготовки. Это очень непростой этап обработки изделия. Видео закалки стали в домашних условиях:
Свойства закаленной стали во многом зависят от того, как проходил этап охлаждения. Здесь есть выбор: в воде, в масле, существуют еще и различные порошки. Лучше всего свойства закаленного металла удается сохранить при охлаждении в масле.

Источники информации и нормативная документация

ГОСТ 1050-2013
ГОСТ 1577-93
ГОСТ 2284-79
ГОСТ 5663-79
ГОСТ 8479-70
ГОСТ 8731-74
ГОСТ 8733-74
ГОСТ 10702-78
ГОСТ 23304-78
ТУ 108.11.890-87
Марочник сталей и сплавов. 2-е изд.,исправл. и доп. / Зубченко А.С., Колосков М.М., Каширский Ю.В. и др. Под ред. А.С. Зубченко. М.: Машиностроение, 2003. 784 с.
Стали и сплавы. Марочник. Справ. изд. /Сорокин В.Г. и др. Науч. ред. В.Г. Сорокин, М.А. Гервасьев. М.: Интермет Инжиниринг, 2001. 608 с.
Масленков С.Б., Масленкова Е.А. Стали и сплавы для высоких температур. Справочное издание. В 2-х книгах. Кн. 2. М.: Металлургия, 1991. 832 с.
Марочник сталей и сплавов 3-е изд., доп. /Шишков М.М., Донецк, 2000. 34 с.

Ценообразование

Лом стали 45 имеет стоимость в пределах 13 000 – 14 000 рублей за тонну. Данная цена ниже, чем у нержавейки и любых цветных металлов, но выше чем у чугунов. Точное значение стоимости лучше узнавать непосредственно в точках приема металлолома, так как на нее влияет много факторов:

Значение котировок на Лондонской бирже черных металлов. Именно ее выбирают за основу стоимости большинство российских металлоприёмщиков.
Соотношения потребительского спроса и предложения в Вашем регионе. Здесь также сказывается удаленность от крупных металлоперерабатывающих заводов.
Процент содержания вредных примесей в составе, особенно серы.
Наличие следов ржавчины на поверхности лома.
Габариты кусков лома.
Вид профиля: шестигранник, лист, квадрат, круг и прочее.
Оплата по наличному или безналичному расчету. Как правило, пункты приема металлолома отдают предпочтение в покупке металла безналичным способом, за что делают соответствующую наценку.
Вес поставки. Предпочтительные объемы составляют от 1000 килограмм.

Сталь 45: характеристики, вес, твердость, аналоги марки стали 45

Марка стали: 45.

Класс: сталь конструкционная углеродистая качественная.

Использование в промышленности: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Твердость: HB 10 -1 = 170 МПа

Свариваемость материала: трудносвариваемая. Способы сварки: РДС и КТС. Необходим подогрев и последующая термообработка.

Температура ковки, oС: начала 1250, конца 700. Сечения до 400 мм охлаждаются на воздухе.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Вид поставки:

Сортововй прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8239-89, ГОСТ 8240-97, ГОСТ 10702-78.
Калиброванный пруток ГОСТ 1050-88, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78.
Шлифованный пруток и серебрянка ГОСТ 14955-77.
Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
Лист тонкий ГОСТ 16523-97.
Лента ГОСТ 2284-79.
Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
Проволока ГОСТ 17305-91, ГОСТ 5663-79.
Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
Трубы ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 8731-74, ГОСТ 21729-76.

Зарубежные аналоги марки стали 45
США	1044, 1045, 1045H, G10420, G10430, G10440, G10450, M1044
Германия	1.0503, 1.1191, 1.1193, C45, C45E, C45R, Cf45, Ck45, Cm45, Cq45
Япония	S45C, S48C, SWRCH45K, SWRCH48K
Франция	1C45, 2C45, AF65, C40E, C45, C45E, C45RR, CC45, XC42H1, XC42H1TS, XC45, XC45H1, XC48, XC48H1
Англия	060A47, 080M, 080M46, 1449-50CS, 1449-50HS, 50HS, C45, C45E
Евросоюз	1.1191, 2C45, C45, C45E, C45EC, C46
Италия	1C45, C43, C45, C45E, C45R, C46
Бельгия	C45-1, C45-2, C46
Испания	C45, C45E, C45k, C48k, F.114, F.1140, F.1142
Китай	45, 45H, ML45, SM45, ZG310-570, ZGD345-570
Швеция	1650, 1672
Болгария	45, C45, C45E
Венгрия	A3, C45E
Польша	45
Румыния	OLC45, OLC45q, OLC45X
Чехия	12050, 12056
Австрия	C45SW
Австралия	1045, HK1042, K1042
Швейцария	C45, Ck45
Южная Корея	SM45C, SM48C

Свойства стали Ст 45

Приобретая изделия из металла, необходимо знать свойства материала, из которого они изготовлены. То, из стали какой марки произведена продукция, влияет на ее стоимость, прочность, надежность. Это также определяет срок службы и возможную сферу применения.

В данном случае, вы найдете информацию про марку стали 45, которая часто используется для изготовления разнообразных металлических товаров. Она считается конструкционной углеродистой качественной. Чтобы приобрести изделия металлопроката из стали 45, ознакомьтесь с каталогами компании и обратитесь к нашим менеджерам.

характеристики, вес, твердость, аналоги марки стали 45

Марка стали: 45.

Класс: сталь конструкционная углеродистая качественная.

Твердость: HB 10 -1 = 170 МПа

Температура ковки, oС: начала 1250, конца 700. Сечения до 400 мм охлаждаются на воздухе.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Вид поставки:

Сортововй прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8239-89, ГОСТ 8240-97, ГОСТ 10702-78.
Калиброванный пруток ГОСТ 1050-88, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78.
Шлифованный пруток и серебрянка ГОСТ 14955-77.
Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
Лист тонкий ГОСТ 16523-97.
Лента ГОСТ 2284-79.
Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
Проволока ГОСТ 17305-91, ГОСТ 5663-79.
Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
Трубы ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 8731-74, ГОСТ 21729-76.

Зарубежные аналоги марки стали 45
США	1044, 1045, 1045H, G10420, G10430, G10440, G10450, M1044
Германия	1.0503, 1.1191, 1.1193, C45, C45E, C45R, Cf45, Ck45, Cm45, Cq45
Япония	S45C, S48C, SWRCh55K, SWRCh58K
Франция	1C45, 2C45, AF65, C40E, C45, C45E, C45RR, CC45, XC42h2, XC42h2TS, XC45, XC45h2, XC48, XC48h2
Англия	060A47, 080M, 080M46, 1449-50CS, 1449-50HS, 50HS, C45, C45E
Евросоюз	1.1191, 2C45, C45, C45E, C45EC, C46
Италия	1C45, C43, C45, C45E, C45R, C46
Бельгия	C45-1, C45-2, C46
Испания	C45, C45E, C45k, C48k, F.114, F.1140, F.1142
Китай	45, 45H, ML45, SM45, ZG310-570, ZGD345-570
Швеция	1650, 1672
Болгария	45, C45, C45E
Венгрия	A3, C45E
Польша	45
Румыния	OLC45, OLC45q, OLC45X
Чехия	12050, 12056
Австрия	C45SW
Австралия	1045, HK1042, K1042
Швейцария	C45, Ck45
Южная Корея	SM45C, SM48C

Свойства стали Ст 45

Она поставляется в виде сортового и фасонного проката. Вы можете найти обширный список изделий, для которых она применяется. Например, серебрянка, листы металла разной толщины, прутья с разными видами обработки поверхности, поковки и кованые заготовки, длинномерные проволочные изделия, ленты и полоскы, а также трубы.

Сталь 45 и ее характеристики

Малая чувствительность к флокенам.
Сталь 45 и ее удельный вес: показатель равен 7826 кг/м3.
К отпускной хрупкости не склонна.
Термообработка: Состояние поставки.
Твердость стали 45: показатель равен следующим значениям: HB 10 -1 = 170 МПа

Прочность у данного материала повышенный. Именно поэтому из него изготавливаются предметы, которые можно нормализовать, улучшать, чьи поверхности можно подвергать термической обработке.

В данном материале имеется 0,45 процента углерода. Другие примеси крайне незначительны.

Сталь относится к трудносвариваемым материалам. Чтобы произвести процедуру сварки, требуется сначала подогреть сталь, а затем обработать термически. При ковке температура сначала должна быть 1250 градусов по Цельсию, а в конце снизиться до 700 градусов.

Если изделие имеет сечение, которое меньше или равно 400 миллиметрам, то его можно охлаждать на воздухе.

Сталь 45 и ее аналоги

Такой материал могут заменить следующие три марки стали: 50, 50 Г 2 и 40 Х.

Из них также создаются зубчатые колеса, цилиндры, эксцентрические насадки на вал, валы вращающиеся, коленчатые и распределительные, а также другие товары, применяемые в промышленности.

Марка стали 45 может именоваться по-разному в других странах и иметь несколько аналогов. К примеру, в США ей по свойствам равны 8 марок стали, в Германии – 10, во Франции – 14. В Польше аналог только один и он называется просто 45, в Австрии — C45SW.

atl-met.ru
