Как применяют конструкционные стали

История появления износостойкой стали

История создания износостойких и высокопрочных сталей корнями уходит в Европу и Америку XVIII-XIX века. Именно тогда впервые возникла идея защищать корпуса кораблей от пушечных ядер, обшивая их железными листами. Необходимо было добиться максимальной твердости и прочности материала одновременно снизив его вес. С тех пор поиски идеального состава для сплава и методики его обработки не прекращались. Это повлекло за собой появление огромного количества новых сплавов, патентов и сталелитейных компаний с вековой историей.

Отечественная металлургическая промышленность развивалось по иному сценарию. Основную роль сыграло участие в двух мировых войнах и последующие поддержание статуса сверхдержавы. Рыночной конкуренции просто не было, что исключало процесс беспрерывного усовершенствования сплавов. А к качеству материалов не выдвигались высокие требования. Потому, из-за разных сценариев развития отрасли, лучше классифицировать износостойкие высокопрочные стали по стране-производителю.

Сегодня рынок высококачественной износостойкой стали представлен продуктами нескольких крупных компаний Германии, Франции, США, Японии. Но отдельно хочется остановиться на высокопрочной шведской стали, которая пользуется особой популярностью — Hardox и Swebor.

Износостойкая сталь

К износостойким сталям относятся сплавы, предназначенные для использования в экстремальных условиях. Благодаря особому химическому составу, они выдерживают серьезный абразивный износ, исключительные механические и сжимающие нагрузки, воздействие скольжения, трения. На рынке высокопрочных сталей представлено множество производителей и видов проката, разобраться в которых бывает сложно даже профессионалам. Из данной статьи вы узнаете, как правильно выбрать износостойкую сталь, и почему в разных отраслях промышленности просто необходимо использование качественных износостойких сплавов.

Определение и маркировка

Такие материалы используются для изготовления частей конструкций. Стали, которые применяют в строительстве и машиностроении, должны содержать углерода не более 1,3%.

Обыкновенные сплавы маркируют буквами Ст и цифрой от 0 до 6, которая показывает марку – это не средняя концентрация углерода. Хотя с увеличением этой цифры повышается концентрация углерода.

Наиболее востребованы и распространены стали со средним содержанием углерода по этой маркировке – технические характеристики конструкционной стали Ст3 позволяют использовать ее для несущих, ненесущих, сварных и несварных конструкций. Универсальность и обуславливает широкое распространение.

Классификация углеродистых сталей

Промышленные углеродистые стали могут подразделяться на пять групп, как показано ниже. Каждому интервалу содержания углерода соответствуют его типичное применение в промышленности, строительстве, машиностроении и в быту.

0,05-0,15 % С:

• цепи
• штамповки
• заклепки
• проволока
• гвозди
• сварные трубы
• горячекатаные полосы
• холоднокатаные полосы

Низкоуглеродистые стали (mild steel)

0,20-0,30 % С:

• детали машин и строительных конструкций
• шестерни
• быстрорежущие стали
• валы
• рычаги
• поковки

Среднеуглеродистые стали (medium carbon steel)

0,50-0,60 % С:

• бандажи локомотивов
• рельсы
• пружины
• тросы

0,70-0,80 % С:

• ленточные пилы
• наковальни
• молотки
• гаечные ключи
• рессоры
• бамперы
• малые поковки
• тросы
• матрицы
• большие матрицы для прессов

Инструментальная сталь (tool steels)

Марки и характеристики машиностроительных конструкционных сплавов

Машиностроительные стали специального назначения могут иметь никелевую или железоникелевую основу. Кроме того, их подразделяют на следующие категории:

• используемые для производства изделий методом литья;
• так называемые автоматные;
• отличающиеся повышенной износостойкостью;
• с повышенной коррозионной устойчивостью;
• шарикоподшипниковые;
• пружинные;
• отличающиеся повышенной жаростойкостью;
• криогенные, не теряющие своих качественных характеристик при воздействии низких температур;
• жаропрочные.

Марки автоматных сталей

Жаростойкие стальные сплавы, в химическом составе которых содержится незначительное количество кремния, могут успешно эксплуатироваться при температурах, достигающих 5500 Цельсия. Такие углеродистые стали, кроме своей жаростойкости, отличаются целым рядом значимых характеристик: они успешно эксплуатируются в окислительных и науглероживающих средах, не подвергаются газовой коррозии. Есть у них и серьезный недостаток, проявляющийся в том, что под воздействием значительных нагрузок они начинают проявлять ползучесть.

К наиболее популярным маркам таких сталей относятся 12Х17, 15Х28, 15Х6СМ, 20Х20Н14С2 и др. Они используются преимущественно для производства:

• емкостей, в которых выполняется цементация стальных деталей;
• деталей двигателей поршневого типа;
• трубных изделий различного назначения.

Свойства жаропрочных сталей

К группе криогенных сплавов, которые отличаются высокой вязкостью и пластичностью, могут относиться как низкоуглеродистые, так и высоколегированные стали. Что характерно, ползучесть таких сталей повышается не только при понижении температуры их эксплуатации, но и при выполнении термической обработки, которая заключается в нормализации и последующем отпуске. Маркировка конструкционных сплавов данного типа регламентируется требованиями соответствующего ГОСТа (5632).

Конструкционные углеродистые стали, относящиеся к категории жаропрочных, обладают повышенной ползучестью. Их отличает и такое качество, как высокая сопротивляемость химической коррозии. Эти углеродистые стали оптимально подходят для производства труб, деталей газовых и паровых турбин, работающих при температурах в интервале 400–6500 Цельсия. Наиболее востребованными марками являются 15ХМ, 15Х5М, 12Х18Н9Т, ХН70Ю и др.

Цельнокованый ротор турбины, произведенный из стали 25Х1М1ФА

Конструкционные углеродистые стали, относящиеся к категории коррозионностойких, отличаются тем, что в их составе содержится более 12,5% хрома. Именно данный элемент дает возможность успешно использовать их для производства изделий, которые испытывают воздействие агрессивных сред (трубы различного назначения, карбюраторные валы, лопатки паровых турбин и др.). Такие стали могут быть нескольких типов:

• с мартенситной структурой (30Х13, 12Х13, 20Х17Н2, 95Х18);
• с мартенситно-стареющей (09Х15Н8Ю, 10Х17Н13М3Т);
• с аустенитной и ферритной (12Х18Н10Т, 15Х28 и др.).

Чтобы изделия из конструкционных углеродистых сталей всех указанных выше типов хорошо сваривались, их необходимо подвергнуть отпуску. Примечательно, что, несмотря на значительные различия в своих качественных характеристиках, жаропрочные, жаростойкие и криогенные стали принадлежат к коррозионностойким сплавам.

Применение – углеродистая сталь – Большая Энциклопедия Нефти и Газа, статья, страница 2

Применение – углеродистая сталь

Предел применения углеродистой стали определяется в основном рабочей температурой стенки детали, так как легированные стали приходится применять главным образом при необходимости обеспечения повышенных или высоких требований к жаропрочности и жаростойкости стали.

Следовательно, применение углеродистых сталей в трубопроводах необходимо регламентировать в зависимости от типа раскисления стали, толщины стенки труб и запаса упругой энергии в транспортируемом продукте.

На основе применения углеродистых сталей возможно сооружение надежных котельных агрегатов на параметры не выше 30 – 40 ат и 425 – 450 С. Дальнейшее повышение параметров возможно только при использовании легированных жаропрочных и окалиностойких сталей.

Наивысшей температурой применения углеродистой стали по ГОСТ 356 – 59 принята температура 450 С. В нефтеперерабатывающей промышленности эту сталь применяют до температуры 475 С.

Ниже приводятся некоторые примеры применения углеродистой стали обыкновенного качества для изготовления аппаратуры и оборудования нефтезаводов.

До температуры 450 С возможно применение углеродистых сталей; до температуры 550 С – слаболегированных сталей перлитного класса; более температуры 600 С – соответственно сталей ферритно-мартенситного и аустенитного классов. Переход от сталей каждого из этих классов к более жаропрочным или жаростойким сталям следующих классов сопровождается повышением их стоимости в 2 – 5 раз.

Здесь прежде всего следует отметить применение углеродистой стали для различных несущих конструкций, для установки аппаратов внутри блоков разделения ( опоры, стойки), изготовляемых из профильного металлопроката методом сварки. Во избежание растрескивания при охлаждении в настоящее врем для подобных сварных конструкций рекомендован низкотемпературный отжиг, снимающий напряжения сварки. Углеродистая сталь используется для внутренних холодных стенок двух-стенных кожухов, для накидных фланцев и некоторых крепежных деталей, работающих при низких температурах. Использование углеродистой стали для сварных корпусов регенераторов, испытывающих сложные циклические нагрузки и переменное по высоте температурное поле, привело в нескольких случаях к хрупким разрушениям корпуса. Тщательное обследование всех обстоятельств показало, что основной причиной этих аварий было нарушение технологии сварки и термообработки корпусов.

Читать также: Комплект для сборки чпу фрезера

Здесь прежде всего следует отметить применение углеродистой стали для различных сварных несущих конструкций ( опоры, стойки) из профильного металлопроката. Чтобы избежать растрескивания при охлаждении, для подобных конструкций рекомендуется низкотемпературный отжиг, снимающий напряжения сварки. Углеродистая сталь используется для внутренних, холодных стенок двухстенных кожухов, для накидных фланцев и некоторых крепежных деталей, работающих при низких температурах.

Обобщенные результаты исследований пределов применения углеродистых сталей при различных температурах и парциальных давлениях водорода представлены на рис. 10.32. Выше кривых – область температур и давлений, где сталь нестойка, а ниже кривых – область, где ора стойка против водородной коррозии.

Сплошными линиями даны показатели при применении только углеродистой стали, пунктиром – при применении сталей повышенной и высокой прочности.

Для аппаратов первой группы характерным является применение углеродистых сталей обыкновенного или повышенного качества, которые обладают хорошей свариваемостью, а также применение чугунов и в отдельных случаях неметаллических материалов. Только для наиболее высокотемпературных аппаратов этой группы принимают меры для компенсации тепловых расширений элементов конструкции. Легированные стали применяют главным образом для противодействия коррозионному воздействию среды.

Страницы: 1 2 3 4

МЕТОДЫ ИСПЫТАНИЙ

3.1. Поставка стали должна производиться в соответствии с требованиями ГОСТ 7566-69.

3.2. Сталь поставляется партиями. Партия должна состоять из стали одной марки, одного профиля и одного размера по толщине или диаметру, а для термически обработанной стали — одной садки в печь или одного режима термической обработки в печах непрерывного действия — для стали с установок непрерывной разливки; для стали из слитков, кроме того, и из одной плавки-ковша.

Вес партии разливаемой на установках непрерывной разливки, должен быть не более 250 т.

В партиях, поставляемых непоплавочно с установок непрерывной разливки, разница по содержанию углерода не должна превышать 0,04 %, а по содержанию марганца — 0,15 % (по ковшовому анализу).

(Измененная редакция —

«Информ. указатель стандартов № 5 1972 г.).

3.3. При контрольной проверке потребителем качества стали должны применяться правила отбора проб и методы испытаний, указанные ниже.

3.4. Для проверки качества стали от партии отбирают:

а) для химического анализа от плавки ковша — одну пробу;

б) для испытания на растяжение — два образца от разных прутков партии;

в) для определения ударной вязкости — три образца от разных прутков партии;

г) для испытания на холодный загиб — два образца от разных прутков партии.

Примечание. По требованию заказчика листовая сталь толщиной 10 мм и более подвергается испытаниям полистно. Универсальная полоса испытывается поштучно по соглашению сторон.

3.5. Отбор проб для химического анализа производится по ГОСТ 7565-66; химический анализ стали — по ГОСТ 12344-66 — ГОСТ 12365-66.

Примечание. Анализ остаточных элементов в стали (хрома, никеля, меди и мышьяка) можно не производить, если поставщик гарантирует их содержание не более установленного нормами.

3.6. Отбор проб для механических испытаний (на растяжение, ударную вязкость и холодный загиб) производится по ГОСТ 7564-64.

3.7. Испытание на растяжение при нормальной температуре производят по ГОСТ 1497-61.

3.8. Определение ударной вязкости при пониженных температурах производится по ГОСТ 9455-60 на образцах типа I.

Примечания:

1. Ударная вязкость определяется в прокате толщиной 5 мм и более.

2. В прокате толщиной 10 мм и менее ударная вязкость определяется на образцах типа V ГОСТ 9455-60 (размером 5´10´55 мм). В прокате толщиной 10 мм допускается определение ударной вязкости на образцах типа I; в этом случае величина ударной вязкости должна быть не менее норм, установленных для проката последующей группы толщин (11 мм и более).

3. По соглашению сторон для одного из образцов допускается снижение ударной вязкости на 0,5 кгс · м/см2 по сравнению с нормами, указанными в табл. и в п. 2.7

3.9. Определение ударной вязкости при нормальной температуре (+20°) производится по ГОСТ 9454-60, после механического старения — по ГОСТ 7268-67.

3.10. Испытание на холодный загиб производится по ГОСТ 14019-68.

3.1.1. Величина зерна определяется по ГОСТ 5639-65.

Конструкционная легированная сталь

Нормативный документ: качественная конструкционная легированная сталь изготовляется согласно ГОСТ 4543-71.

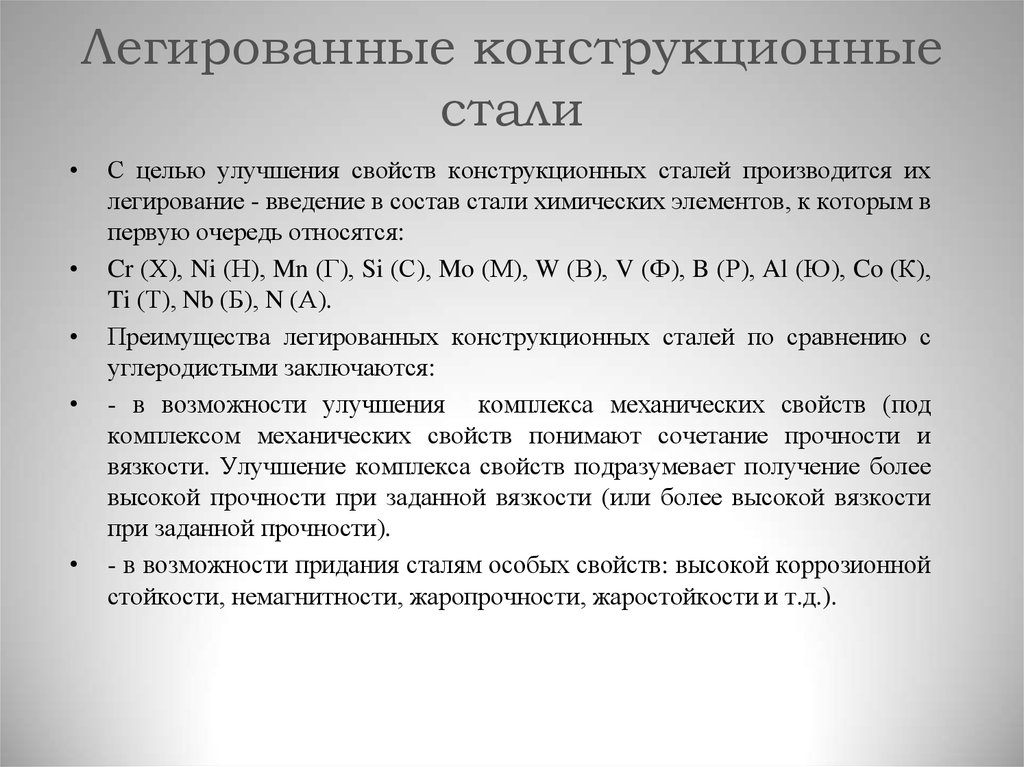

Легированная сталь — сталь, в которую в процессе легирования в определенных количествах вводят специальные элементы, обеспечивающие требуемые свойства. Такие элементы называют легирующими. Они могут повышать прочность и коррозионную стойкость стали и снижать опасность ее хрупкого разрушения.

Для легирования стали используются следующие химические элементы: марганец (Mn) — Г; кремний (Si) — С; хром (Cr) — Х; никель (Ni) — Н; медь (Cu) — Д; азот (N) — А; ванадий (V) — Ф; ниобий (Nb) — Б; вольфрам (W) — В; селен (Se) — Е; кобальт (Co) — К; бериллий (Be) — Л; молибден (Mo) — М; бор (B) — Р; титан (Ti) — Т; алюминий (Al) — Ю.

Классификация конструкционной легированной стали

По отношения общей массы легирующих элементов к массе стали:

• сталь высоколегированная — более 10%;
• сталь среднелегированная — более 2,5-10%;
• сталь низколегированная — до 2,5%.

В зависимости от основных легирующих элементов:

• хромистая;
• марганцовистая;
• хромомарганцовая;
• хромокремнистая;
• хромомолибденовая;
• хромомолибденованадиевая;
• хромованадиевая;
• никельмолибденовая;
• хромоникелевая;
• хромоникелевая с бором;
• хромокремнемарганцовая;
• хромокремнемарганцовоникелевая;
• хромомарганцовоникелевая;
• хромомарганцовоникелевая с титаном и бором;
• хромоникельмолибденовая;
• хромоникельмолибденованадиевая;
• хромоникельванадиевая;
• хромоалюминиевая;
• хромоалюминиевая с молибденом;
• хромомарганцовоникелевая с молибденом;
• хромомарганцовоникелевая с молибденом и титаном.

В зависимости от хим. состава и свойств:

• качественная;
• высококачественная — А;
• особо высококачественная (сталь электрошлакового переплава) — Ш.(например ШХ15)

По видам обработки:

• прокат горячекатаный и кованый (в том числе с обточенной или ободранной поверхностью);
• калиброванный;
• со специальной отделкой поверхности.

По качеству поверхности:

• 1 группа;
• 2 группа;
• 3 группа.

По состоянию материала:

• без термической обработки;
• термически обработанный — Т;
• нагартованный — Н.

Марки конструкционной легированной стали

Марки стали: 15Х, 20Х, 30Х, 35Х, 38ХА, 40Х, 45Х, 50Г, 12ХН, 20ХН, 40ХН, 14ХГН, 19ХГН, 20ХГНМ, 30ХМ.

Заменители некоторых марок стали:

• 20Х — 15Х, 20ХН, 12ХН2, 18ХГТ;
• 30ХГСА — 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА;
• 40Х — 45Х, 38ХА, 40ХН, 40ХС.

Обозначение марок конструкционной легированной стали: две первые цифры указывают содержание углерода в сотых долях процента, цифры после букв указывают содержание легирующего элемента в целых единицах.

Применение конструкционной легированной стали

Марка стали	Область применения
60С2(А)	Рессоры из полосовой стали толщиной 3-16мм и пружинной ленты толщиной 0,08-3мм; витые пружины из проволоки диаметром 3-16мм.
70СЗА	Тяжелонагруженные пружины ответственного назначения. Сталь склонна к графитизации.
50ХГ(А)	Рессоры из полосовой стали толщиной 3-18мм.
50ХФА(ХГФА)	Ответственные пружины и рессоры, работающие при повышенной температуре (до 300°С), или подвергаемые многократным переменным нагрузкам.
60C2XA	Большие высоконагруженные пружины и рессоры ответственного назначения.
60C2H2A(C2BA)	Ответственные высоконагруженные пружины и рессоры из калиброванной стали и пружинной ленты.
20Х	Кулачковые муфты, втулки, шпиндели, направляющие планки, плунжеры, оправки, копиры, шлицевые валики и др.
40Х	Зубчатые колеса, шпиндели и валы в подшипниках качения, червячные валы и др.
45Х, 50Х	Зубчатые колеса, шпиндели, валы в подшипниках качения, червячные и шлицевые валы, и др. детали, работающие на средних скоростях при небольшом давлении.
38ХА	Зубчатые колеса, работающие на средних скоростях при средних давлениях.
45Г2, 50Г2	Крупные малонагруженные детали: валы, зубчатые колеса тяжелых станков и т.п.
18ХГТ	Детали, работающие на больших скоростях при высоких давлениях и нагрузках.
20ХГР	Тяжелонагруженные детали, работающие при больших скоростях и нагрузках.
15ХФ	Некрупные детали, подвергаемые цементации и закалке с низким отпуском.
40ХС	Мелкие детали высокой прочности.
40ХФА	Ответственные высокопрочные детали, подвергаемые закалке и высокому отпуску; средние и мелкие детали сложной формы, работающих в условиях износа; ответственные сварные конструкции, работающие при знакопеременных нагрузках.
35ХМ	Валы, детали турбин и крепеж, работающие при повышенной температуре.

Свариваемость: cварка конструкционных легированных сталей несколько затруднена из-за склонности к закалке околошовной зоны и образованию в ней хрупких структур (требуется специальная технология сварки).

Классификация по степени раскисления

По степени раскисления углеродистые сплавы делятся на такие типы:

• кипящие;
• спокойные;
• полуспокойные.

Кипящие сплавы обыкновенного качества сразу после внесения раскислителя выпускаются из печи. В отдельных случаях раскисление производится в ковше. В результате в под коркой образуется много воздушных пузырьков.

У инструментальных сплавов реакция раскисления начинается до разлива и полностью заканчивается при заливке в ковш.

Кипящие стали используют для производства слитков, слябов и блюмсов — проката крупного сечения. В дальнейшем происходит переплавка их на высококачественный металл в электрических печах или переделка на прокат меньшего диаметра — круг, квадрат. Воздух в процессе переработки выходит, зерно вытягивается вдоль, увеличивая механические свойства стали. Полуспокойные стали отличаются повышенной ковкостью.

Rimoyt.com

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют: — по структуре — по способу получения — по степени раскисления — по качеству — по назначению

По структуре углеродистые стали подразделяют на: — доэвтектоидные (содержат менее 0,8% С) — эвтектоидные (0,8% С) — заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на: — кислородно-конвертерные — мартеновские — электростали

По степени раскисления углеродистые стали бывают: — спокойные — полуспокойные — кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на: — стали обыкновенного качества — качественные стали

По назначению углеродистые стали разделяют на: — конструкционные — инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения. Стали обыкновенного качества имеют 3 группы поставки: А, Б, В. Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют. Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются. Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6. Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают). Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера. О механических свойствах и химическом составе информацию получают в сопроводительных документах.

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

Области применения углеродистых сталей

Как показано на рисунке 1 твердость рядовой углеродистой стали с увеличением содержания углерода постепенно возрастает. Обычно низкоуглеродистые и среднеуглеродистые стали применяют в строительных и конструкционных областях, тогда как высокоуглеродистые стали применяют для изготовления инструментов и других компонентов, где требуется высокая твердость и износостойкость.

Рисунок 1 – Соотношения между содержанием углерода, микроструктурой и механическим свойствами рядовых углеродистых сталях в нормализованном состоянии, а также типичные области применения этих сталей

Стали углеродистые качественные конструкционные

Являются основным металлом для изготовления деталей машин (валов, шпинделей, осей, зубчатых колес, шпонок, муфт, фланцев, фрикционных дисков, винтов, гайек, упоров, тяг, цилиндров гидроприводов, эксцентриков, звездочек цепных передач и др.), которые при взаимодействии в работающей машине воспринимают и передают различные по величине нагрузки. Эти металлы хорошо обрабатываются давлением и резанием, льются и свариваются, подвергаются термической, термомеханической и химико-термической обработке.

Различные специальные виды обработки обеспечивают вязкость, упругость и твердость сталей, позволяют делать из них детали, вязкие в сердцевине и твердые снаружи, что резко увеличивает их износостойкость и надежность. Из углеродистых качественных конструкционных сталей производят прокат, поковки, калиброванную сталь, сталь серебрянку, сортовую сталь, штамповки и слитки.

Таблица 3. Основные свойства стали углеродистой качественной конструкционной

Марка	Механические свойства	Физические свойства	Технологические свойства
σт	σв	δ, %	ан Дж/см2	НВ	γ, г/см3	λ, Вт/(м ·°С)	α·106 ,1/°С	обрабаты- ваемость резанием	сварива- емость	интервал температур ковки,°С	пластичность при холодной обработке	*горяче- катаная **отож- женная
МПа
08	196	324	33	—	126	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
10	206	321	31	—	140	7,83	811	11,6	В	ВВ	800-1300	ВВ	*
15	225	373	27	—	145	7,82	770	11,9	В	ВВ	800-1250	ВВ	*
20	245	412	25	—	159	7,82	770	11,1	В	ВВ	800-1280	В	*
25	274	451	23	88	166	7,82	732	11,1	В	ВВ	800-1280	В	*
30	294	490	21	78	175	7,817	732	12,6	В	В	800-1250	В	*
35	314	529	20	69	203	7,817	732	11,09	В	В	800-1250	В	*
40	321	568	19	59	183	7,815	596	12,4	В	У	800-1250	У	**
45	363	598	16	49	193	7,814	680	11,649	В	У	800-1250	У	**
50	373	627	14	38	203	7,811	680	12,0	У	У	800-1250	У	**
55	382	647	13	—	212	7,82	680	11,0	У	Н	800-1250	Н	**
60	402	676	12	—	224	7,80	680	11,1	У	Н	800-1240	Н	**
Примечание. Н — низкая, У — удовлетворительная, В — высокая, ВВ — весьма высокая.

Качественные конструкционные стали обладают более высокими механическими свойствами (ГОСТ 1050-88), чем стали обыкновенного качества, за счет меньшего содержания в них фосфора, серы и неметаллических включений. По видам обработки их делят на горячекатаную, кованую, калиброванную и серебрянку (со специальной отделкой поверхности).

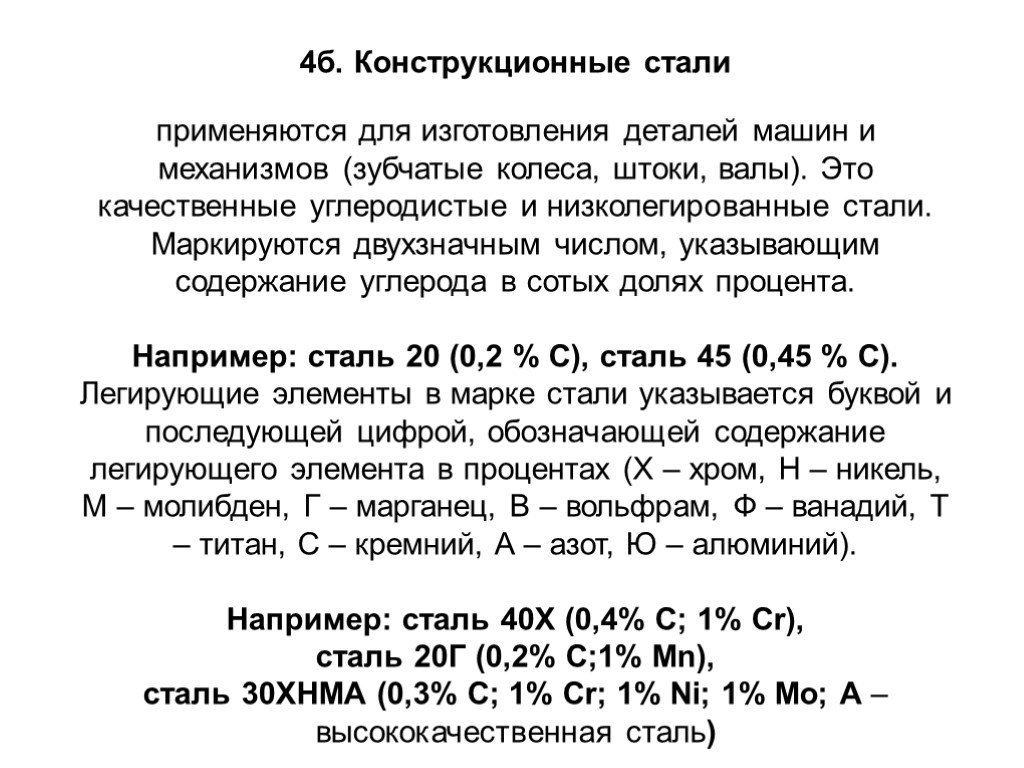

Обозначение марки стали составляют из слова «Сталь» и двузначной цифры, которая указывает на среднее содержание углерода в сотых долях процента. Например, Сталь 25 содержит 0,25% углерода (допустимое количество углерода — 0,220,30 %), Сталь 60-0,60 % (допустимое количество -0,57-0,65%). Степень раскисления в марках спокойных сталей не отражается, а в марках полуспокойных и кипящих сталей, как и сталей обыкновенного качества, обозначается буквами «пс» и «кп» соответственно. В качественных конструкционных сталях всех марок допускается содержание серы не более 0,040% и фосфора — не более 0,035%.

Основные свойства углеродистой качественной конструкционной стали приведены в табл. 3, основное назначение — в табл. 4. Цвета маркировки приведены в табл. 5.

Таблица 4. Стали углеродистые качественные конструкционные, их основное назначение

Марка стали	Основное назначение
Сталь 08кп, 10	Детали, изготовляемые холодной штамповкой и холодной высадкой, трубки, прокладки, крепеж, колпачки. Цементируемые и цианируемые детали, не требующие высокой прочности сердцевины (втулки, валики, упоры, копиры, зубчатые колеса, фрикционные диски)
Сталь 15, 20	Малонагруженные детали (валики, пальцы, упоры, копиры, оси, шестерни). Тонкие детали, работающие на истирание, рычаги, крюки, траверсы, вкладыши, болты, стяжки и др.
Сталь 30, 35	Детали, испытывающие небольшие напряжения (оси, шпиндели, звездочки, тяги, траверсы, рычаги, диски, валы)
Сталь 40, 45	Детали, от которых требуется повышенная прочность (коленчатые валы, шатуны, зубчатые венцы, распределительные валы, маховики, зубчатые колеса, шпильки, храповики, плунжеры, шпиндели, фрикционные диски, оси, муфты, зубчатые рейки, прокатные валики и др.)
Сталь 50, 55	Зубчатые колеса, прокатные валики, штоки, бандажи, валы, эксцентрики, малонагруженные пружины и рессоры и др. Применяют после закалки с высоким отпуском и в нормализованном состоянии
Сталь 60	Детали с высокими прочностными и упругими свойствами (прокатные валки, эксцентрики, шпиндели, пружинные кольца, пружины и диски сцепления, пружины амортизаторов). Применяют после закалки или после нормализации (крупные детали)

Таблица 5. Цвета маркировки стали углеродистой качественной

Группа	Цвет краски
Сталь 08, 10, 15, 20	Белый
Сталь 25, 30, 35, 40	Белый и желтый
Сталь 45, 50, 55, 60	Белый и коричневый
