Сталь р18: характеристики, расшифровка, применение

Химический состав

Концентрация тех или иных элементов определяет основные свойства стали, а также его область применения. В состав стали Р18 входят следующие элементы:

Большая часть состава приходится именно на железо, концентрация которого составляет около 73%.
Добавляется небольшое количество хрома. За счет повышения его концентрации до 4% создаваемый инструмент становится более устойчивым к коррозионному воздействию.
Особыми элементами, которые увеличивают эксплуатационные характеристики материала, становятся ванадий и молибден (не более 1,4%).
Углерод является основным химическим элементом практически всех металлов, в данном случае концентрация составляет 0,8%. Относительно небольшое количество углерода в составе определяет высокую свариваемость. Повышенная твердость достигаются за счет включения в состав других химических элементов.

Химический состав стали Р18 и других быстрорежущих сталей

На другие химические элементы приходится не более 1%

Особое внимание уделяется вредных примесям, повышение концентрации которых приводит к снижению основных эксплуатационных характеристик

Химический состав

Как ранее было отмечено, химический состав во многом определяет эксплуатационные качества металла. В любом случае основным элементом металла становится железо, которое находится в концентрации около 78 %. Кроме этого, в составе есть большое количество углерода. Рассматривая состав стали 95х18 отметим нижеприведенные моменты:

Концентрация углерода составляет 0,95 %. При этом концентрация этого элемента может немного отличаться.
В качестве основного легирующего элемента применяется хром. Именно он определяет высокую коррозионную стойкость. Концентрация хрома составляет от 17 % до 19 %. Слишком высокий показатель может стать причиной повышенной хрупкости, которую можно снизить за счет включения в состав других химических веществ.

Особенности стали 95х18 определяют ее широкое распространение при изготовлении самых различных изделий. В состав металла входят и другие элементы, которые несколько изменяют эксплуатационные качества материала. К примеру, есть вредные примеси, высокая концентрация которых приводит к снижению прочности и надежности структуры. Концентрация всех неосновных элементов регламентируется ГОСТ 5632-72. Химический состав определяет то, что сталь 95х18 относится к высоколегированным с повышенной коррозионной стойкостью.

Характеристики различных марок стали

Действие легирующих элементов может существенно изменить эксплуатационные качества металла. К особенностям действия легирующих примесей можно отнести нижеприведенные моменты:

Концентрация хрома более 12 % вызывает преобразование поверхностного слоя. За счет этого появляется тонкая защитная пленка, которая намного толще оксидной. Металл может выдерживать воздействие воды и других агрессивных химических веществ. В рассматриваемом случае концентрация составляет 18 %, за счет чего образуется прочная защитная пленка.
За счет образования карбидов при высокой концентрации хрома повышается защита от абразивного износа. Именно поэтому легированная сталь 95х18 характеризуется высокой износоустойчивостью.

Однако, слишком высокая концентрация хрома все же влияет негативно на материал. Примером можно назвать то, что он не подходит для применения при изготовлении листового проката. Компенсировать этот недостаток можно за счет включения в состав никеля. В состав могут включать марганец и кремний, которые способны повысить прочность и другие важные эксплуатационные качества.

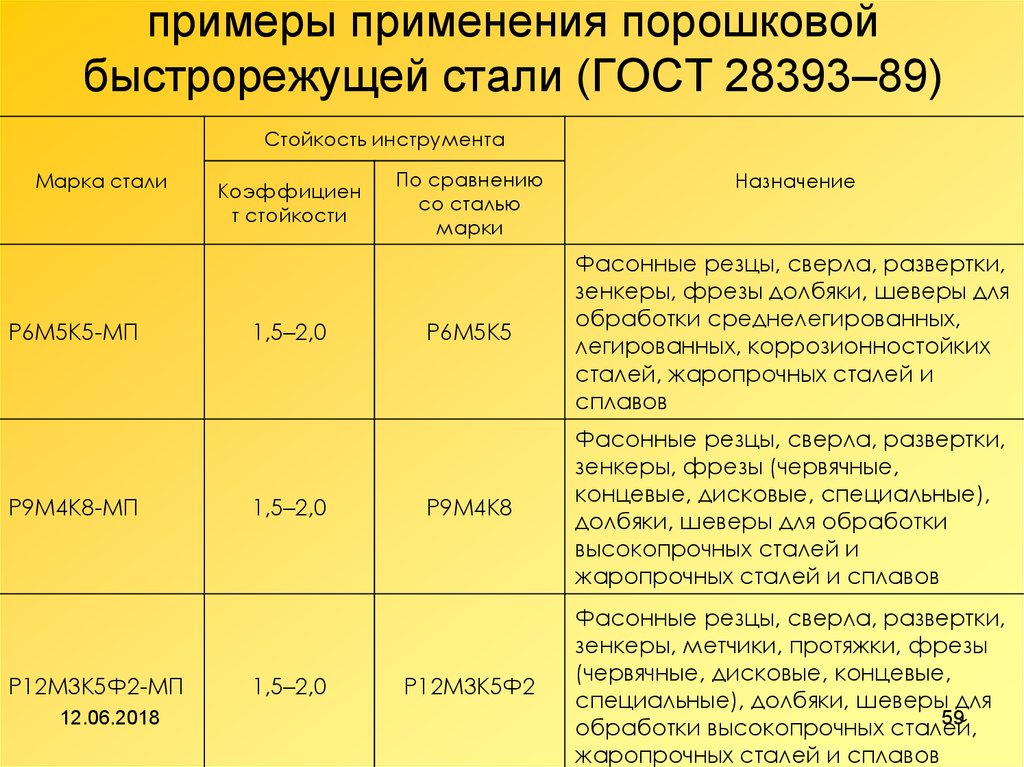

Быстрорежущие стали повышенной производительности, стали Р18К5, Р9К5, Р18Ф2М, Р18КЮ, Р10К5Ф5

Быстрорежущие стали повышенной производительности, как уже указывалось, дополнительно легируются кобальтом или имеют повышенное содержание ванадия. Кобальт в количестве 5—10% значительно улучшает красностойкость быстрорежущей стали, а ванадий способствует повышению красностойкости и износостойкости. Так, стали Р18К5, Р9К5 и Р18Ф2М имеют красностойкость до 630°, а стали Р18КЮ и Р10К5Ф5 —до 650°.

Стали этой группы (за исключением марок Р18К5 и Р18КЮ) появились в последние годы и пока получили ограниченное применение. Они позволяют при обработке стальных и чугунных деталей повысить скорость резания на 5—10% (по сравнению с допускаемой для инструментов из стали Р18) или увеличить стойкость инструмента (при неизменной скорости резания) в 1,5—3 раза. Кроме того, новые кобальтовые и ванадиевые быстрорежущие стали более пригодны для обработки конструкционных сталей повышенной прочности (при твердости по Брннел лю НВ 300—350), жаропрочных сплавов и других труднообрабатываемых материалов.

В качестве примеров можно привести следующие результаты сравнительных испытаний режущих свойств инструментов, изготовленных из стали Р18 и из быстрорежущих сталей повышенной производительности.

При обработке высоколегированных сталей и жаропрочных сплавов в условиях прерывистого резания, когда инструмент испытывает удары и вибрации, проходные резцы из стали Р9К5 имеют стойкость в 2—3 раза выше, чем резцы из стали Р18.
Стойкость протяжек из стали Р9Ф5 при обработке таких же материалов в 2—4 раза выше, чем у протяжек из стали Р18.
При нарезании зуба на шестернях из конструкционной стали с невысокой твердостью резцовые головки и червячные фрезы из стали Р9КЮ имеют стойкость в 2 раза выше, чем головки и фрезы из стали Р18.
При обработке конструкционных сталей стойкость протяжек, резьбонарезных гребенок и шеверов из стали Р9Ф5 в 1,5 раза выше, чем у таких же инструментов из стали Р18.

Быстрорежущая сталь, легированная кобальтом, имеет повышенную чувствительность к обезуглероживанию при нагреве во время термической обработки, шлифуется несколько хуже, чем сталь Р18 (но значительно лучше, чем сталь Р9), и имеет большую хрупкость и меньшую прочность по сравнению со сталями Р18 и Р9. Последнее обстоятельство необходимо учитывать при эксплуатации инструментов, обеспечивая их жесткое крепление, отсутствие резко возрастающих нагрузок и вибраций.

Вследствие повышенной хрупкости кобальтовые стали нецелесообразно использовать для фасонных инструментов сложной формы с ослабленными участками; эти стали дают хорошие результаты на инструментах простой формы (резцы, сверла диаметром более 10—15 мм), предназначенных для труднообрабатываемых материалов.

Быстрорежущие стали с высоким содержанием ванадия прочнее, чем кобальтовые стали, но уступают в этом отношении сталям Р18 и Р9. Существенным недостатком высокованадиевых сталей является их плохая шлифуемость. Сталь Р18Ф2М шлифуется немного хуже, чем Р18, но лучше, чем сталь Р9. Стали же Р9Ф5 и Р10К5Ф5, с более высоким содержанием ванадия, шлифуются даже хуже, чем сталь Р9. Исходя из этих особенностей, сталь Р18Ф2М целесообразно использовать для инструментов, предназначенных для обработки конструкционных и инструментальных сталей большой прочности и при повышенных режимах резания, но при отсутствии больших силовых нагрузок. Стали Р9Ф5 и Р10К5Ф5 пригодны для инструментов сравнительно простой формы (не требующих значительного шлифования), которые работают в напряженных условиях.

ГОСТ и ТУ

Требования к производству, технические характеристики, процесс термообработки и элементный состав быстрорежущих сталей регулируют специальные госты. Регулирующих документов большое количество, так как для каждого вида изделий предусмотрен свой стандарт:

ТУ 14-11-245-88 – холоднодеформированные фасонные профили высокой точности;
ГОСТ 1133-7 – кованые круги или квадраты, сортамент;
ГОСТ 2590- 88 – горячекатаные круги;
ГОСТ 7417-75 – калиброванный пруток;
ГОСТ 14955-77 – круги со специальной отделкой поверхности .

Эти стандарты применяются практически на всех российских производствах.

Как точить изделия из быстрореза

Даже быстрорез сталь подвержена износу и затуплению, не смотря на внушающие прочностные показатели. Если учитывать сведения о применении и свойствах данных сплавов, то можно смело утверждать, что заточить их при помощи шлифовальных кругов из электрокорунда не выйдет – поверхность после такой обработки всё равно остаётся шероховатой, а режущие качества не улучшаются. Что тогда говорить о ручной заточке?

Самым правильным вариантом будет отдать изделие на заточку в специализированную мастерскую, которая имеет в своём распоряжении круги из эльбора. Иметь подобные машины в своём гараже – непозволительная роскошь и просто не целесообразно. Лучше не пробовать проводить затачивание в гаражных условиях, так как есть шанс повредить инструмент до степени невозврата в первоначальное состояние.

Информация

Уважаемые контрагенты!

8 (495) 258-47-13 (многоканальный)

Износостойкость и теплостойкость являются основными свойствами, которыми должны обладать материалы, используемые в производстве режущего инструмента. Во многих случаях к таким сталям предъявляют дополнительные требования. Это – коррозионная стойкость, способность сохранять неизменными размерные параметры и форму инструмента при высокой скорости резания, устойчивость к динамическим нагрузкам. Быстрорежущие инструментальные стали имеют теплостойкость (способность сохранять рабочие характеристики при длительном нагреве) – 600-6400С. Эти сплавы применяют для изготовления резцов, свёрл, долбяков, фрез, метчиков, протяжек, зенкеров, пил.

Маркировка быстрорежущей стали содержит букву Р, стоящая после неё цифра указывает на количество в процентах главного легирующего элемента – вольфрама. Буквой М обозначают количество молибдена, К – кобальта, Ф – ванадия. Согласно ГОСТ, быстрорежущие стали в своей маркировке не содержат указания на количество хрома (оно обычно равно 4%), ванадия – при его содержании менее 2%, молибдена – если его менее 1%.

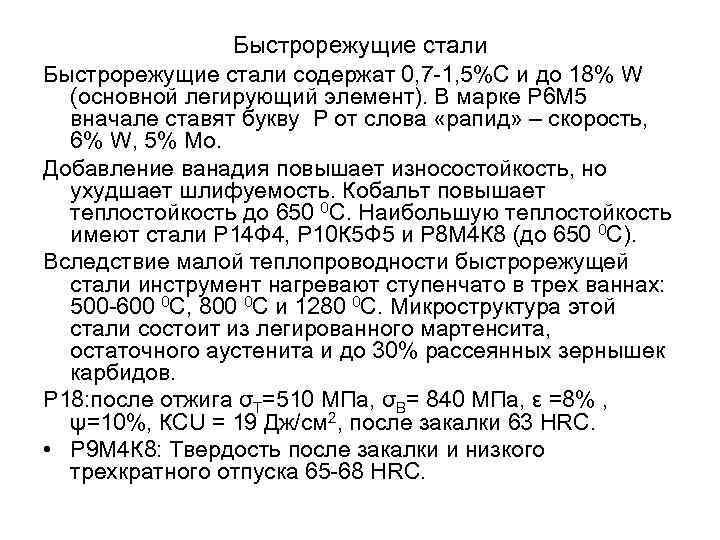

Свойства быстрорежущих сталей определяются двумя основными компонентами – карбидами тугоплавких металлов и окружающей их стальной основой.

Карбиды вольфрама, ванадия, молибдена служат для обеспечения износостойкости инструмента, а стальная основа – для придания прочности, благодаря чему инструмент хорошо выдерживает ударные нагрузки.

Химический состав и основные эксплуатационные свойства

Марку Р18 относят инструментальным быстрорежущим сталям.

В состав входят следующие химические элементы:

C 0,73 — 0,83;
Si до 0,5;
Mn до 0,5;
Ni до 0,4;
S до 0,03;
P до 0,03;
Cr 3,8 — 4,4;
Mo до 1;
W 17 — 18,5;
V 1 — 1,4;
Co до 0,5;
Fe ~73.

Набор этих веществ придает этой стали определенные свойства, которые позволяют применять для производства режущего инструмента для станков токарно — фрезерной группы, резьбообразующих, для получения и обработки отверстий. Этим инструментом обрабатывают детали из легированных, углеродистых и конструкционных сталей с пределом прочности до 1000 МПа. Кроме того, таким инструментом можно обрабатывать цветные металлы.

Во время процессов резания инструмент, произведенный из стали Р18, сохраняет свои эксплуатационные параметры при температурах до 600 ºC.

ГОСТ

Производители стали выпускают следующую номенклатуру продукции:

Прокат разного сечения — ГОСТ 1133-71;
Полосы разной формы- ГОСТ 4405-75;
Прутки, в т.ч. калиброванные — ГОСТ 4405-75;
Профиль ТУ 14-11-245-88.

Перечислена только малая часть ассортимента выпускаемых проката из стали.

Аналоги стали Р18

Среди отечественных сталей, предназначенных для производства инструмента, можно подобрать аналог — Р12. За рубежом выпускают следующие марки:

США — Т1;
Германия — HS18-0-1;
Европейский союз — 1.3355;
Китай — W18Cr4V.

Быстрорежущая сталь с маркировкой Р18, содержащая в своем составе 18% вольфрама, длительное время применялась для производства большинства режущего инструмента. После прохождения термической обработки ее твёрдость составляла 62 — 65 по HRC и обладает хорошей прочностью. Недостатком этого материала по праву считают карбидную неоднородность, особенно это касается прутков большого диаметра.

Термическая обработка Р18

Как ранее было отмечено, для существенного повышения эксплуатационных характеристик материала проводится термическая обработка. Особенности химического состава определяют какие режимы при этом используются.

Быстрорежущая сталь Р18 улучшается следующим образом:

При закалке заготовка нагревается до температуры 1300 градусов Цельсия. это связано с тем, что кобальт существенно повышает температуру перестроения структуры. Для того чтобы исключить вероятность появления структурных трещин проводится ступенчатый нагрев. Продолжительность выдержки зависит от толщины заготовки и ее линейных размеров. Охлаждение заготовки проводится на открытом воздухе в случае больших размеров. Вода в качестве охлаждающей среды практически не применяется, так как неравномерность охлаждения приводит к появлению поверхностных и структурных дефектов. В последнее время для охлаждения применяется масло, которое обеспечивает равномерность охлаждения.
Получить мелкозернистую структуру можно путем проведения отпуска при температуре 560 градусов Цельсия. Охлаждение в данном случае проводится на открытом воздухе.

После термообработки нужно рассмотреть возможность улучшения эксплуатационных характеристик сплава. Для этого изменяется химический состав при проведении следующих процедур:

Сульфидирование.
Азотирование.
Цианирование.
Пропаривание.

Подобное улучшение проводится также после заточки и шлифовки режущего инструмента или другого изделия. За счет этого поверхностному слою предается большая прочность. Для нагрева заготовки и внесения химических веществ может применяться специальное оборудование. Стоит учитывать, что высокая температура нагрева не позволяет выполнять обработку в домашних условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности использования стали Р18 при резании

Использование стали в механической обработке металла позволило увеличить скорость, например, точения в 2 — 4 раза.

Р18 используют для изготовления режущего инструмента, который работает при значительных силовых нагрузках и нагрева режущей кромки.

Резцы, фрезы и сверла изготовленные из этой инструментальной стали обладают стабильными свойствами — это особенно важно при организации гибких автоматизированных производств. Качество реза, выполняемого резцом из стали марки Р18 обеспечивает наличие в составе таких легирующих компонентов, как вольфрам, кобальт и некоторые другие

Качество реза, выполняемого резцом из стали марки Р18 обеспечивает наличие в составе таких легирующих компонентов, как вольфрам, кобальт и некоторые другие.

Для заточки инструмента можно использовать обыкновенные наждаки, но для этого необходимо устранить биение кругов.

Лучшие производители

Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.

Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.

1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.

Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.

2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.

3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.

Заключение

Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:

Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.

Телефон в Москве: 8 (495) 258-47-13, 8 (965) 384-92-35, [email protected]

Характеристики быстрорежущих сталей

Горячая твердость

Твердость инструментальных сталей при повышенных температурах На рисунке приведены кривые, характеризующие твердость углеродистой и быстрорежущей инструментальных сталей при повышенных температурах испытаний. При нормальной температуре твердость углеродистой стали даже несколько выше твердости быстрорежущей стали. Однако, в процессе работы режущего инструмента, происходит интенсивное выделение тепла. При этом до 80 % выделившегося тепла уходит на разогрев инструмента. Вследствие повышения температуры режущей кромки начинается >отпуск материала инструмента и снижается его твердость. После нагрева до 200 °C твердость углеродистой стали начинает быстро падать. Для этой стали недопустим режим резания, при котором инструмент нагревался бы выше 200 °C. У быстрорежущей стали высокая твердость сохраняется при нагреве до 500—600 °C. Инструмент из быстрорежущей стали более производителен, чем инструмент из углеродистой стали.

Применение сплава

Приведённые качества этой стали определили её непосредственное место в производстве. В основном она применяется для резки других материалов в условиях экстремально высокой температуры. Гораздо практичнее применять для этих задач быстрорез, чем какие-нибудь нержавеющие сплавы. Характерная черта Р6М5 – превосходное удерживание заточки, благодаря высоким показателям твёрдости.

Также этот прекрасный металл очень хорошо переносит ударные перегрузки, что обуславливает его востребованность в изготовлении кранов, свёрл и развёртки.

Клинок для ножа из стали Р6М5.

Р6М5 со своими свойствами динамично используется для выпуска ножей. Вследствие широкого использования и производства этого инструмента, существует множество известных изготовителей, к примеру, тот же Rapid.

Проводятся многочисленные эксперименты, в которых применяются ножи из Р6М5. Они эффективно справляются с резкой следующих предметов с повышенной прочностью: толстые верёвки, дерево, кости и т.д. Самое эффектное удачное испытание — резка ножом, выполненным из Р6М5 железной пластинки, которая была в несколько мм толщиной – не без трудностей, но удалось.

Когда Р6М5 используется для изготовления ножей, она обычно закаливается до HRC 60-62, хотя иногда этот параметр доводят и до HRC 66-67.

Benchmade является одной из крупнейших компаний по производству ножей, использующих сталь Р6М5. Этот сплав уникален по своему составу, он содержит большое количество молибдена и вольфрама, но в результате даёт очень мелкозернистую сталь, идеально подходящую для создания клинков.

ГОСТ и ТУ стали Р6М5

Информация о стали Р6М5 имеется одновременно в нескольких ГОСТ и ТУ. Во всех присутствуют продукция и её технологические параметры. Невзирая на перенаправление металлопроката на твёрдые сплавы, благодаря своим свойствам Р6М5 до сих пор пользуется большой популярностью на многих производствах.

Где применяется?

Металл широко распространен при создании лезвийного режущего инструмента, предназначенного для мехобработки материалов на основе железа и углерода с разной степенью твердости. К ним относятся жаростойкие и нержавеющие стали, твердость которых достигает HRC70. Использование стали Р18 обеспечивает увеличение скорости обработки, исключает пластические деформации и изменение характеристик в результате нагрева.

Повышение технических параметров материала обеспечивается за счет термической обработки. Одним из способов является закалка, которая осуществляется при температуре 1300 градусов. За счет присутствия в составе кобальта происходит рост температуры, при которой изменяется внутренняя структура карбидов, основным из которых является Fe3W3C. Во время закалки большая часть данного вещества превращается в твердый мартенсит или аустенит.

Низкий отпуск быстрорежущей стали Р18 при t = 550-560 градусов позволяет получить мелкозернистую структуру. Это обусловлено разложением остаточной аустенитной формы и образованием дисперсных карбидных соединений.

Чередование режимов термообработки позволяет исключить риск трещинообразования. При этом чаще всего используют порядок:

нагрев до 500 градусов;
повышение температуры до 850 градусов;
установка температуры на 1300 градусов на протяжении определенного количества времени в зависимости от толщины элемента (1-30 мм, 15 секунд на каждый миллиметр).

После этого осуществляется ступенчатый отпуск, что обеспечивает полное преобразование остаточной аустенитной структуры стали Р18.

Устойчивость к коррозии и износу обеспечивается за счет дополнительной обработки режущей части. Для этого может применяться один из методов:

пропарка;
покрытие сульфидами;
цианирование для увеличения вязкости;
азотирование для снижения хрупкости.

Они осуществляются после термообработки, заточки и шлифования, что гарантирует повышение прочности.

Вернуться к содержанию

Заточка быстрорежущей стали

Несмотря на внушительные показатели быстрорежущей стали, ножи из сплава всё равно придётся затачивать. Учитывая свойства материала, можно точно сказать, что изделия не получится заточить обычными кругами из электрокорунда.

Поверхность клинка останется шероховатой и режущие качества не изменятся.

В таких случаях лучшей рекомендацией будет отдать изделие в мастерскую в руки профессионала. Для заточки потребуются специальные круги из эльбора.

Обычному человеку иметь такие камни совершенно ни к чему. Они стоят не мало, а заточить один раз в год нож – слишком сомнительное удовольствие. Также для заточки потребуются специальные знания и умения. Иначе нож можно просто напросто загубить.

Отпуск

Превращения при отпуске: четвертое основное превращение.

Отпуск производится при температуре 230-275°С в соответствии с табл.5, твердость после отпуска HRC 57-61.

Полученная структура: отпущенный мартенсит, остаточный аустенит, карбиды.

Таблица составлена технологами термического цеха крупного предприятия для использования в практической работе и позволяет быстро и правильно назначить соответствующий режим термической обработки для 30-ти марок стали наиболее применяемых в машиностроении.

Температ. закалки, град.С

Температ. отпуска, град.С

Температ. зак. ТВЧ, град.С

Температ. цемент., град.С

Температ. отжига, град.С

Сталь 20

Сталь 35

Сталь 45

Сталь 7ХГ2ВМ

Сталь У8, У8А

НВ до 250, масло

Сталь У10, У10А

НВ до 250, масло

Сталь 9ХС

Азотирование. Сеч. св. 70 мм

Сталь 30ХГСА

Сталь 12Х18Н9Т

Сталь 20Х13

Сталь 40Х13

Общее время нагрева (время нагрева и выдержки) деталей при закалке берётся из расчёта 1 минута на 1 мм наименьшего размера наибольшего сечения. В соляных ваннах – 35 секунд на 1 мм наименьшего размера наибольшего сечения.

Общее время нагрева (время нагрева и выдержки) деталей при отпуске берётся из расчёта:

а) низкий отпуск (температура 130…240 град.) — 3 минуты на 1 мм наименьшего размера наибольшего сечения, но не менее 30 – 40 минут.

б) средний отпуск (температура 240. 450 град.) — 2 – 3 минуты на 1 мм наименьшего размера наибольшего сечения.

в) высокий отпуск (температура 450. 700 град. — 2 минуты на 1 мм наименьшего размера наибольшего сечения.

Окончательный контроль термической обработки деталей вести по фактической твёрдости.

Сталь ХВГ ГОСТ 5950-2000

Массовая доля элемента, %

I группа – для изготовления инструмента, используемого в основном для обработки металлов и других материалов в холодном состоянии;

По способу дальнейшей обработки горячекатаную и кованую металлопродукцию подразделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Температура критических точек, °С

Твердость стали после термообработки

Состояние поставки, режимы термообработки

Прутки и полосы отожженные или высокоотпущенные

Образцы. Закалка 850 °С, масло. Отпуск 180 °С

Изотермический отжиг 780 – 800 °С, охлаждение со скоростью

50 град/ч до 670 – 720 °С, выдержка 2 – 3 ч, охлаждение со

скоростью 50 град/ч до 550 °С, воздух

Подогрев 650 – 700 °С. Закалка 830 – 850 °С, масло. Отпуск

150 – 200 °С, воздух (режим окончательной термообработки)

Подогрев 650 – 700 °С. Закалка 830 – 850 °С. Отпуск

200 – 300 °С, воздух (режим окончательной термообработки)

Твердость и ударная вязкость в зависимости от сечения образца

Место вырезки образца

Закалка на мелкое зерно. Отпуск 150 – 160 °С

Твердость стали в зависимости от температуры отпуска

Температура отпуска, °С

Заготовки сечением до 50 – 60 мм. Закалка 840 °С,

масло или расплав солей с водой при 200 °С

Закалка 820 °С, масло

Закалка 830 – 850 °С, масло

Прокаливаемость (Твердость HRCЭ)

Расстояние от торца,

Критический диаметр в масле,

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Температура ковки, °С:

Свариваемость – не применяется для сварных конструкций.

Обрабатываемость резанием – в горячекатаном состоянии при HB 235 и σВ=760 МПа, Кυ тв. спл=0,75, Кυ б. ст=0,35,

Склонность к отпускной хрупкости – малосклонна.

Применение: для измерительных и режущих инструментов, для которых повышенное коробление при закалке недопустимо; резьбовых калибров, протяжек, длинных метчиков, длинных разверток, плашек и другого вида специального инструмента, холодновысадочных матриц и пуансонов, технологической оснастки.

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.

Классификация свёрл по материалу изготовления

Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:

Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.

Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.

Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.
