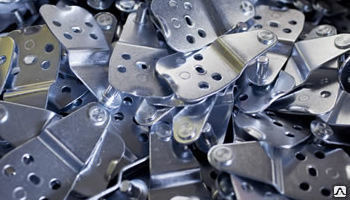

Штамповка металла на заказ: виды, преимущества, расценки

Принцип проведения работы

Существует горячая и холодная обработка металлов. Если в процессе изготовления не используются этапы с использованием высоких температур (кроме рекристаллизационного отжига), значит, обработка называется холодной.

Процесс проходит с использованием специальных штампов, в которых металл упрочняется под воздействием высокого давления. В качестве заготовок используется металл, который прошёл этап прокатки. На выходе получается лист или полоса, которую сворачивают в рулон и передают на штамповочную обработку. Главная особенность этого процесса — температура до которой разогреваются заготовки должна равняться или быть ниже ковочной.

Проведение работ

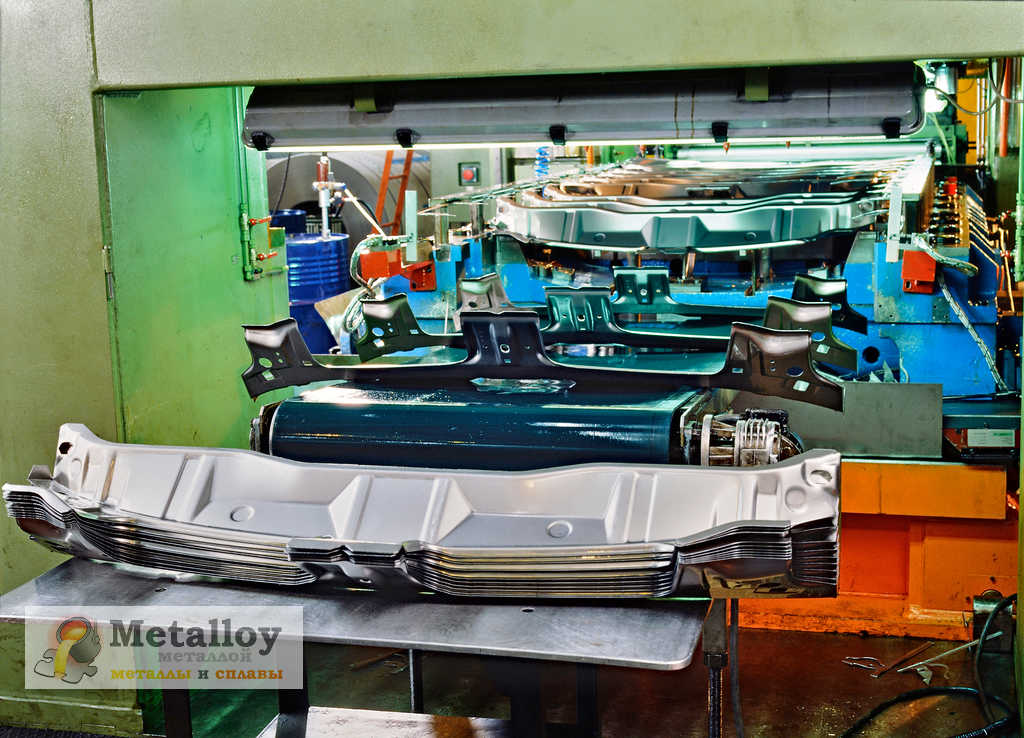

Классификация оборудования для штамповки изделий из металла

В самом общем случае оно представляет собой станки-прессы с определенным типом привода (о котором ниже), а также различными характеристиками прочности, производительности, количества выполняемых операций, максимального размера обрабатываемых предметов и так далее.

Выбор нужно осуществлять в зависимости от особенностей производства и от того, какую конечную продукцию следует получить: учитывая, что для сравнительно мягких материалов не нужна значительная мощность, что для серийного выпуска требуется высокая скорость, и другие нюансы конкретного случая.

Просто необходимо, чтобы модель станка соответствовала рекомендациям актуальных межгосударственных стандартов. Помимо рабочих параметров оборудования для штамповки листового металла, ГОСТы также определяют расход, нормы безопасности труда, правила проектирования и другие сопутствующие моменты.

Перейдем к рассмотрению наиболее часто используемых видов техники.

Кривошипно-шатунные прессы

Считаются сравнительно простыми по конструкции механизмами с двойным или тройным характером действия. Преобразуют крутящий момент в возвратно-поступательное движение, благодаря которому:

подающее устройство перемещает стальную ленту (или другой материал);
шаговый нож отрезает заготовки согласно заданной программе.

Достаточно надежны (в силу отсутствия сложных функциональных узлов), поэтому нашли свою нишу в массовом выпуске однотипных элементов, чаще всего небольших размеров. Оправдывают себя с экономической точки зрения в перспективе долгосрочного использования.

Гидравлические прессы

Лидируют среди всех видов оборудования по своим мощностным характеристикам: наиболее производительными их моделями выштамповка металла осуществляется с усилием до 2 килотонн.

Принцип их действия базируется на передвижении пары цилиндров разных размеров. За счет отличия в диаметрах при вращении создается определенное давление на поверхность заготовки, которое изменяет геометрию листа и позволяет получить элемент нужной формы.

За перемещение жидкости отвечают насосы: оснащенные электроприводами, они быстро обеспечивают необходимую интенсивность воздействия. Результат – готовая продукция с гладкой поверхностью, параметры которой с высокой степенью точности соответствуют заданным.

Радиально-ковочные прессы

Классический случай их применения – выпуск цилиндрических заготовок, но также они широко используются для серийного производства предметов с круглым, прямоугольным, квадратным сечением.

Современные модели таких станков, как правило, оснащаются индукционной печью, в которой материал (обычно уже в виде болванки) проходит предварительный нагрев. Термическое воздействие позволяет обеспечить должную пластичность при сохранении максимальной прочности.

Точность соответствия заданной геометрии главным образом зависит от того, какая была выбрана форма для штамповки металла, но и мастерство оператора тоже играет свою роль. Обслуживать такие станки должны специалисты, прошедшие профильную подготовку.

Электромагнитные прессы

Наиболее современные и в чем-то даже инновационные варианты оборудования.

Создают ЭМ-поле, энергия которого является основной движущей силой, давящей на сердечник.
Последний, обладающий проволочной обмоткой, в свою очередь, воздействует на инструмент (исполнительный орган).

От интенсивности влияния и зависит степень изменения размеров заготовки. Задав соответствующую программу, можно с максимальной точностью выполнить предмет любой геометрии, даже самой сложной.

Классификация оборудования для штамповки изделий из металла

Перейдем к рассмотрению наиболее часто используемых видов техники.

Кривошипно-шатунные прессы

подающее устройство перемещает стальную ленту (или другой материал);
шаговый нож отрезает заготовки согласно заданной программе.

Гидравлические прессы

Радиально-ковочные прессы

Электромагнитные прессы

Наиболее современные и в чем-то даже инновационные варианты оборудования.

Создают ЭМ-поле, энергия которого является основной движущей силой, давящей на сердечник.
Последний, обладающий проволочной обмоткой, в свою очередь, воздействует на инструмент (исполнительный орган).

Принцип работы и устройство прессов различных типов

Прессовое оборудование механического типа может использовать в своей работе энергию сжатого воздуха. Для этого в штамповочных цехах применяют линии подачи сжатого воздуха. Рабочее давление в них составляет 8 – 12 атм. Станки этого типа оснащают системами очистки воздуха от воды и следов масел.

Прессовое оборудование механического типа

Сжатый воздух, принимает участие в раскрутке маховика, который поднимает шатун в верхнее положение. Нажимая на педаль или кнопки управления прессом, оператор открывает муфту, воздух выходит из системы и шатун под своим весом устремляется вниз.

Разработка теории гидровзрывной штамповки

Из-за затруднений, возникающих в связи с не разработанностью общей теории, многие исследователи были вынуждены заняться более глубоким рассмотрением физики процессов, связанных с гидровзрывной штамповкой. В последнее время появилось немало работ, в которых изучаются отдельные аспекты процесса. Как правило, не приводятся количественные зависимости, позволяющие оценить воздействие различных факторов. Тем не менее, на основании них можно осуществить всестороннее рассмотрение физических особенностей процесса гидровзрывной штамповки для создания на их основе количественных зависимостей.

Обратим внимание на другие важные вопросы, связанные с отработкой процессов гидровзрывной штамповки, нуждающиеся в рассмотрении

Отметим важность выработки рекомендаций для:

оценки деформационной способности материалов при процессах, связанных со взрывным нагружением,
создания методик для определения степени точности уровня энергии формобразования, достаточного для практики;
разработки экспериментальных методов, способствующих доступному определению параметров штамповки (например, в основе которых лежит теория моделирования).

Настоящее исследование выполнено для решения нескольких основных задач, связанных с рассмотрением физических особенностей развития взрыва, формообразования и нагружения заготовки в процессе гидровзрывной штамповки. Для этого автор рассматривает важнейшую операцию — гидровзрывную вытяжку осесимметричных деталей. В соответствии с проведенными теоретическими и экспериментальными исследованиями можно рекомендовать методики, которые помогают определиться с основными технологическими параметрами данного процесса.

Объёмная штамповка

Объёмная штамповка может быть выполнена и холодным, и горячим способами. Горячая — обработка давлением, где формообразование поковки осуществляется с помощью штампа. Заготовками служат прокат прямоугольного, круглого, квадратного профиля, который разрезается на мерные заготовки (иногда не разрезают, а штампуют прямо из прутка, отделяя затем поковку прямо штамповочной машиной).

Объёмная штамповка применяется при массовом производстве и серийном, что повышает производительность труда и снижает отходы металла. Качество изделий тоже соответствует высоким стандартам. Такой штамповкой получают изделия, исключительно сложные по форме, которые нельзя получить даже свободной ковкой.

Технологические особенности штамповки

Сырьём для получения изделий методом штамповки являются полосы и листы из стали и других металлов, различные ленты, профилированные заготовки.

Штамповка разделяется на горячую и холодную, но предпочтение производственники всё же отдают холодной, так как в этом случае не требуется энергозатратных операций нагрева исходного материала. Горячая листовая штамповка металла применяется в тех случаях, когда штамповочное оборудование не обладает достаточной мощностью, чтобы деформировать листы большой толщины. Второй причиной применения горячей штамповки является низкая пластичность исходного материала, когда в холодном состоянии его деформации начинают носить не пластичный, а разрушающий характер.

Методы листовой штамповки делят на операции разделительного и формоизменяющего типов. Разделительные операции применяются для получения деформации сдвига по контуру производимой детали из металла.

К разделительным операциям штамповки нужно отнести:

резку металлических листов гильотинными, дисковыми или вибрационными ножницами по прямой или кривой линии;
пробивку или прошивку листа для получения в заготовке отверстий требуемой формы и нужного размера;
вырубку деталей, имеющих замкнутый контур.

Изменение же формы деталей при штамповке не требует разрушения целостности листа, таким путём лишь получают требуемые конфигурации деталей и их заданные размеры.

К формоизменяющим операциям можно причислить:

отбортовку или создание бортиков на изделии по заданным контурам и размерам;
вытяжку, благодаря которой на деталях получают различные полости и геометрические формы;
обжимку, когда конической матрицей получают сужение торцевых участков металлических полых заготовок;
гибку и формовку, благодаря которым плоские детали получают изогнутую конфигурацию.

При холодной штамповке чаще используют листовой материал из медных или алюминиевых сплавов. Широко используются и листы углеродистой и легированной стали. Нередко штамповке подвергаются материалы неметаллической природы, это заготовки из картона, кожи, пластмассы.

Горячая листовая штамповка

Среди всех применяемых ныне методов обработки металлов давлением одним из наиболее распространенных является горячая листовая штамповка.

Что касается общих технологических моментов, то практически все операции этого процесса идентичны тем, которые используются при холодной листовой штамповке. Единственная разница состоит в нагреве исходного материала до определенной температуры.

Разрабатывая чертежи заготовок для горячей штамповки, инженеры в обязательном порядке учитывают такие факторы, как коробление при остывании детали, а также так называемую утяжку исходного материала, которая происходит в процессе гибки, пробивки и вырубки. Она приводит к тому, что размеры детали немного уменьшаются, и поэтому при горячей штамповке дают большие допуски, чем при штамповке холодной.

Для нагрева заготовок используют специальные электрические устройства, а также пламенные печи и электропечи.

Разделительная штамповка: что это такое

Это распространенная разновидность рассматриваемого нами процесса, осуществляемая для получения части материала от общей обрабатываемой детали. Может включать в себя операции резки, пробивки, вырубки, как одну, так и две-три сразу, выполняемые последовательно, с помощью размещенного на прессе инструмента. Последний выбирается по ситуации, в зависимости от проводимых работ, и это может быть как гильотина или ножницы, так и дисковая пила или даже вибрационная головка. Траектория его движения допустима как простая (по прямой), так и сложная (по ломаной линии), главное – получить заготовку нужной формы и с необходимым контуром.

Холодная штамповка листового металла: суть и назначение

Это наиболее популярный метод выпуска широкой группы изделий из полимеров и металлов, потому он заслуживает детального рассмотрения. Прежде всего подкупает своей универсальностью – можно изготавливать детали любых размеров и геометрии, начиная от миниатюрных элементов бытовых приборов и заканчивая габаритными корпусами авиатехники. Но есть и другие неоспоримые достоинства.

Практические преимущества способа:

Высокая степень использования основного материала – обрезков или остатков не остается, что сокращает общие расходы.
Возможность выпуска элементов даже с тонкими стенками без снижения их конечной прочности.
Низкая себестоимость, особенно удобная в условиях серийного и масштабного производства.
Отсутствие необходимости проведения финишной обработки – поверхность продукции, как правило, получается достаточно гладкой.
Перспективность в вопросе автоматизации – процесс штамповки можно всячески механизировать и совершенствовать.

Есть и условный минус, логично вытекающий из технологичности проводимой операции и высокого качества результата. Недостаток в том, что для наладки нужны специалисты, причем с опытом, хорошей квалификации. Также не стоит забывать о временных затратах на проектирование – это достаточно трудоемкая часть задачи. Хотя преимуществ, естественно, больше, и достоинства продолжают определять назначение способа, которое сводится к тому, чтобы оставаться наиболее производительным и удобным вариантом обработки заготовок под давлением.

Операции холодного метода штамповки

Предпринимаемые действия либо разделительного, либо формоизменяющего характера. Поэтому главные процедуры следующие:

Резание – разделка основного материала, может осуществляться как по прямой линии, так и по более сложной траектории. Выполняется при помощи промышленных гильотин и/или ножниц больших размеров, причем как на стартовых, так и на финишных этапах производственного цикла.
Пробивка – создание технологических отверстий необходимого (произвольного) диаметра и даже формы.
Вырубка – еще одна разделка, но она уже производится по замкнутому контуру, с отделением нужной части, становящейся заготовкой (здесь и кроется принципиальное отличие от предыдущей операции, при которой отрез считался был отходом).
Вытяжка – изменение объема детали (из плоской делают полую, при этом толщина стенок тоже может стать другой, обычно тоньше).
Отбортовка – создание рельефной кромки по периметру, внутреннему или наружному. Наиболее распространенные случаи применения – места монтажа фланцев и торцы труб.
Гибка – превращение плоской конфигурации в изогнутую, обычно U или V-образную, но возможны и другие варианты, вплоть до довольно сложных.
Обжим – элемент фиксируют в конической матрице и давлением воздействуют на его торцевую часть, уменьшая ее размеры.
Формовка – изменение геометрии на каком-то локальном участке заготовки (при этом ее наружный контур сохраняет свои габариты).

https://youtube.com/watch?v=qlTDJtc7OQU

Разделительная штамповка: что это такое

Краткая характеристика

Изготовление различных деталей путем холодной штамповки – это процесс, что позволяет увеличить прочность изделия, уменьшая его пластичность, тем самым не давая ему возможность в последующем деформироваться под воздействием внешних факторов. В результате заготовки приобретают высокую прочность. Кроме этого, применяемая технология позволяет делать детали высокого качества и точности, при этом существенно экономя затраты на производство.

Холодная штамповка металла (ХШ) представляет собой соответствующие действия, в ходе которых из предоставленного материала изготавливаются изделия нужной формы путем высокого давления, что в результате дает возможность сделать необходимую конфигурацию.

Суть такого процесса заключается в том, что листовые заготовки помещаются на специальное оборудование, которое состоит из неподвижной и подвижной части, что в результате сближения производят деформацию.

Что касается листового металла, из которого делаются заготовки, то в промышленности применяются различные сплавы и виды стали, что без затруднений поддаются деформированию, это, к примеру, такие, как:

Углеродистая сталь.
Легированная сталь.
Медь.
Латунь (с содержанием более 60% меди).
Титан.
Алюминий.

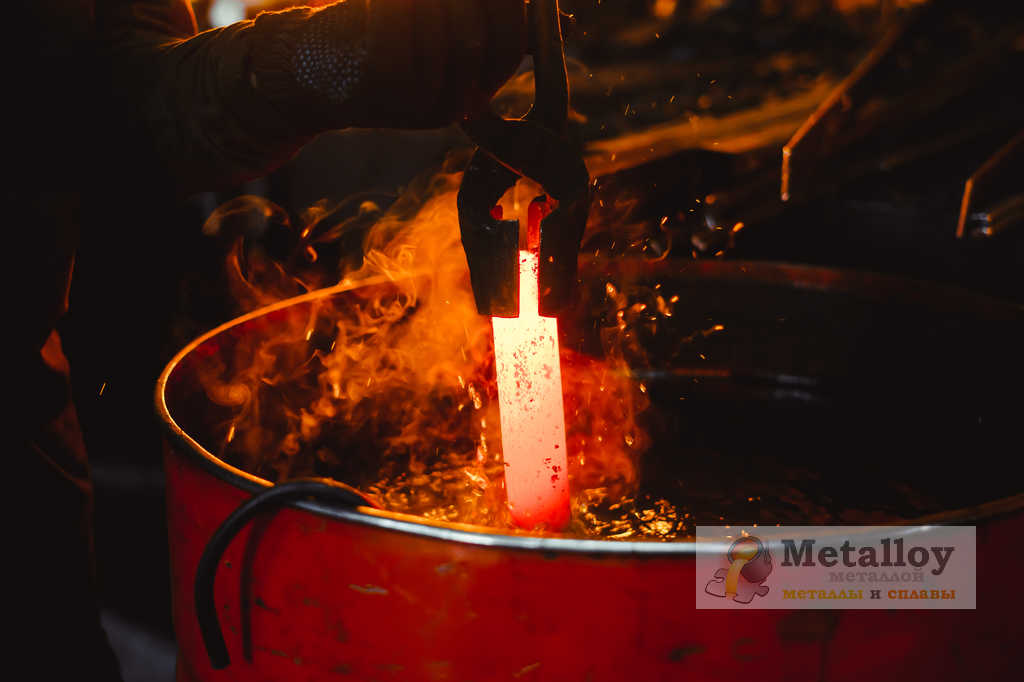

Виды закалки стали

Основные параметры для закалки стали: температура нагрева и скорость охлаждения. Они полностью зависят от марки стали — содержания углерода и легирующих веществ.

Закаливание в одной среде

При закаливании стали среда определяет скорость охлаждения. Наибольшая твердость получается при окунании детали в воду. Так можно калить среднеуглеродистые низколегированные стали и некоторые нержавейки.

Если металл содержит более 0,5% углерода и легирующие элементы, то при охлаждении в воде деталь потрещит — покроется трещинами или полностью разрушится.

Высоколегированные стали повышают свою твердость даже при охлаждении на воздухе.

Ступенчатая закалка

Закалка сложных по составу сталей может производиться в несколько этапов. Для ускорения охлаждения крупных деталей из высоколегированных сталей, их сначала окунают в воду. Время пребывания детали определяется несколькими минутами. После этого закалка продолжается в масле.

Вода быстро охлаждает металл на поверхности. После этого деталь окунается в масло и остывает до критической температуры структурных преобразований 300–320⁰. Дальнейшее охлаждение проводится на воздухе.

Если калить массивные детали только в масле, температура изнутри затормозит остывание и значительно снизит твердость.

Изотермическая закалка

Закалить металл с высоким содержанием углерода сложно, особенно изделия из инструментальной стали — топоры, пружины, зубила. При быстром охлаждении в нем образуются сильные напряжения. Высокотемпературный отпуск снимает часть твердости. Закалка производится поэтапно:

Нормализация для улучшения структуры.
Нагрев до температуры закалки.
Опускание в ванну с селитрой, прогретой до 300–350⁰, и выдержка в ней.

После закалки в селитровой ванне отпуск не нужен. Напряжения снимаются во время медленного остывания.

Изотермическая закалка

Светлая закалка

Технического термина «светлая закалка» не существует. Когда производится закалка легированных сталей, включая нагрев, в вакууме или инертных газах, металл не темнеет. Закалка в среде защитных газов дорогостоящая и требует специального оборудования отдельно на каждый тип деталей. Она применяется только при массовом изготовлении однотипной продукции.

В вертикальной печи деталь нагревается, проходя через индуктор, и сразу же опускается ниже — в соляную или селитровую ванну. Оборудование должно быть герметично. После каждого цикла с него откачивается воздух.

Закалка с самоотпуском

При быстром охлаждении в процессе закалки стали внутри детали остается тепло, которое постепенно выходит и отпускает материал — снимает напряжения. Делать самоотпуск могут только специалисты, которые знают, насколько можно сократить время пребывания детали в охлаждающей жидкости.

Самоотпуск можно производить дома, если нужно незначительно увеличить твердость крепежа или мелких деталей. Необходимо уложить их на теплоизолирующий материал и сверху накрыть асбестом.
