Способы гибки листового металла

Гибка металлических труб

Гибка труб из металла может выполняться горячим и холодным способами. Последний способ более технологичен и производителен. Приспособления и станки для этой операции используют разные методы гибки. Существуют следующие разновидности трубогибов:

рычажные — для ручной гибки труб из мягких металлов, а также стальных небольшого диаметра на угол до 180 градусов;
арбалетные — сгибание трубы производится приложением усилия посредине между двумя точками, на которые опирается заготовка;
роликовые (валковые) — классическим примером является трехроликовый вальцевый трубогиб.

Роликовые трубогибочные станки используют метод холодной деформации металла, называемой вальцовкой. Такой станок работает с металлами любой твердости: от цветных до титана и его сплавов. Угол загиба может достигать 360 градусов, а длина сгибаемой заготовки нередко превышает 5 метров.

Выход из положения есть!

Но всегда можно найти выход из положения – заказать изготовление необходимого гнутого металлопроката в специальной мастерской. Если вам нужны трубы для домашнего водоотвода или карнизы, а также другие формы металлических гнутых изделий, то выгоднее, быстрее и надежнее заказать их у профессионалов. Сотрудничество со специалистами гарантирует:

высокую скорость выполнения каждого отдельного заказа;
точность и отличное качество готовой продукции;
использование при гибке металла современного высокоточного оборудования;
выгодную стоимость услуги.

Заказ изготовления гнутых металлических изделий у специалистов – это существенная экономия ваших времени и сил. А кроме того – получение ожидаемо хорошего результата.

Преимущества гибки металла на станках с ЧПУ

Все чаще и чаще использование оборудования, работающего под управлением компьютера, становится нормой, нежели исключение. Такие станки можно увидеть практически на любом производстве, причем, вне зависимости от его масштабов. Использование специализированного ПО, позволяет не только поднять скорость обработки деталей, но и приводит к заметной экономии металла, повышению точности обработки заготовок.

Работа по обработке заготовок на гибочных станках под управлением ЧПУ выглядит следующим образом:

при помощи носителей информации или через ЛВС в систему управления вводится управляющая программа.
в ней закодированы необходимые для работы оборудования сигналы, на основании которых будет выполняться обработка заготовки. То есть, исполнительные механизмы, получая соответствующие команды, приводят в движение рабочий орган (пуансон) вдавливающий заготовку в матрицу.

Использование систем управления позволяет добиться определенных преимуществ, перед другими способами обработки металла:

Качество готового изделия, оно обеспечивается, в том числе и том, что при работе ЧПУ полностью исключается влияние человеческого фактора.
Размеры и форма получаемого изделия полностью соответствуют требованиям рабочей документации.

Кроме названных параметров нельзя не упомянуть и то, что работа по изготовлению продукцию может выполняться в режиме 7/24 без привлечения дополнительных человеческих ресурсов.

Требования ГОСТов к радиусам изгиба труб

Производство, монтаж, сварочные работы и эксплуатация труб промышленного назначения регулируются различными правовыми государственными актами. В частности, на выполнение стандартных углов (поворотов) на трубопроводе распространяется действие ряда ГОСТов. Для каждого вида заготовки применяются свои стандартные радиусы. Данный показатель зависит от внешнего сечения трубной заготовки, толщины стенки и пластичности материала, из которого ее изготовили.

Важно знать! Специалисты рекомендуют выбирать угол поворота с учетом параметров изгиба трубы в не нагретом состоянии. Согласно требованиям ГОСТа 17365-71 минимальные значения углов поворота трубопровода из стали или цветных металлов могут допускаться в следующих диапазонах:

Согласно требованиям ГОСТа 17365-71 минимальные значения углов поворота трубопровода из стали или цветных металлов могут допускаться в следующих диапазонах:

Для трубопровода с внешним сечением (Dн) до 20 мм – от 2,5D
Для трубопровода с внешним сечением более 20 мм – от 3,5D.

Рис.1. Радиусы поворота трубных заготовок из стали, меди и латуни:

R, мм — радиус
A, градус – угол поворота
dн, мм – внешний диаметр
L, мм – длина прямого отрезка
А, мм – длина изогнутого отрезка

Важно знать! Значимым показателем, который необходимо учитывать перед изменением направления трубы, является длина прямолинейного отрезка. Данный участок требуется для сжимания конца трубы при изгибании

Таблица 1. Допустимые наименьшие показатели радиуса изгиба медных и латунных труб в зависимости от внешнего сечения (ГОСТ 617-90, ГОСТ 494-90).

Внешний диаметр dн, мм	Min радиус изгиба по оси R, мм	Min длина свободного отрезка lmin, мм
3	7,5	10
4	10	12
6	15	18
8	20	25
10	25	30
15	37,5	45
18	45	50
24	84	55
30	105	60

Уменьшение толщины стенок изделия и переход от места изгиба к прямолинейному состоянию для труб из сплавов легких металлов (алюминия) не должно быть превышать 25 процентов от первоначальной толщины.

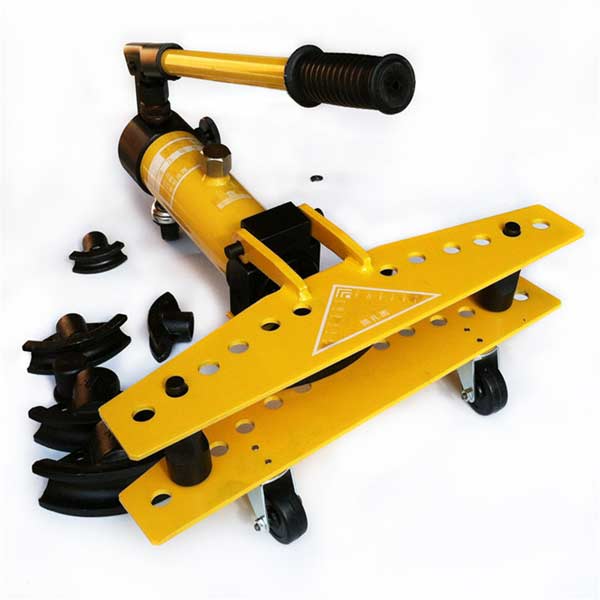

Ручной трубогиб ДИАМЕТР ТРУБ ДО 22 ММ

Посмотреть

Ручной трубогиб ДИАМЕТР ТРУБ ДО 42ММ

Посмотреть

Таблица 2. Допустимые минимальные значения радиуса изгиба труб из нержавеющей стали

Диаметр заготовки, мм	Min радиус изгиба R при толщине стенки
до 2 мм	Более 2 мм
5-20	4d	3d
20-35	5d	3d
35-60	6d (рекомендуется не производить гибку трубы)	4d
60-140	7d (рекомендуется не производить гибку трубы)	5d

Уменьшение толщины стенок изделия и переход от места изгиба к прямолинейному состоянию для труб из стали не должно быть превышать 20 процентов от первоначальной толщины.

Таблица 3. Минимальные радиусы изгибания водопроводных и газовых труб по отношению к внешнему сечению (по ГОСТ 3262-75)

Параметры	Min радиус изгиба R, мм	Min длина свободного отрезка lmin, мм
Условный диаметр (условный проход) Dу	Внешнее сечение dн, мм	в нагретом состоянии	в остывшем (холодном) состоянии
8	13,5	44	84	40
10	17	58,5	108,5	45
15	21,3	75,6	140,6	50
20	26,8	93,4	173,4	55
25	33,5	115,7	216,7	70
32	42,3	151,6	271,6	85
40	48	174	314	100
50	60	210	390	120
65	75,5	262,8	487,8	150
80	88,5	309,3	574,3	170

Электромеханический трубогиб C.B.C. FLEX 22 (V) (диаметр труб до 28мм)

Посмотреть

Электромеханический трубогибочный станок C.B.C. UNI 42 A (диаметр труб до 42мм)

Посмотреть

Таблица 4. Предельные значения округлости в местах изгиба

Внешнее сечение трубы (мм), Dн	Min показатели округлости
До 10 вкл.	1
Св. 10 до 18 вкл.	2
Св. 18 до 30 вкл.	3
Св. 30 до 50 вкл.	4
Св. 50	5

Таблица 5. Предельные показатели складок при изгибе трубы

Внешнее сечение (мм), Dн	Длина складки l	Высота складки h
Св. 3 до 8 вкл.	Не допускаются
Св. 8 до 12 вкл.	4S	0,1
Св. 12 до 18 вкл.	6S	0,2
Св. 18 до 50 вкл.	8S	0,5
Св.50	10S	0,8

Наименьшие значения радиуса применяют в технически мотивированных ситуациях при соблюдении следующих условий:

Допустимые значения округлости (овальности) не превышают значения, указанные в таблице 4.
Размеры заломов (складок) не превышают допустимые значения, указанные в таблицах 1,2, 5.
Показатель толщины стенок в местах округлости (изгиба) с внешней стороны трубы не менее 80% первоначальной толщины изделия.

Гибка металла этапы технологического процесса

Процесс гибки металла состоит из нескольких шагов:

Раскрой листового материала и получение заготовок, которые подлежат обработке на гибочном оборудовании, получают разнообразными способами.. Для раскроя могут быть использованы практически все виды заготовительного оборудования.
Затем, заготовки передают на производственный участок, где оператор, у которого на руках должна быть вся необходимая рабочая документация выполняет соответствующие операции и в итоге получает готовую деталь.

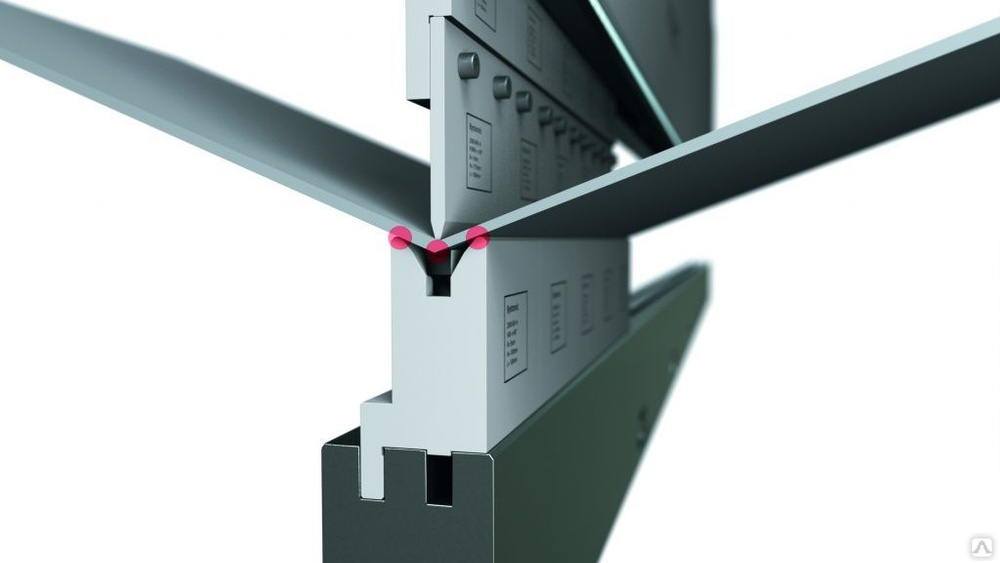

Гибка металла в гибочном штампе

После ее получения необходимо выполнить контрольно-измерительные операции. Эту работу выполняет или сменный мастер или сотрудник отдела технического контроля. Для выполнения этой операции необходимо использовать поверенный мерительный инструмент – линейку, рулетку, угломер и пр.

При выявлении каких-либо дефектов, необходимо внести изменения или в настройки оборудования или в текст управляющей программы.

Только после прохождения технического контроля деталь может быть допущена к дальнейшему использованию. В противном случае некондиционную продукцию надо отправлять или на переделку, или на утилизацию.

Оборудование для гибки листовой стали

На сегодняшний день существуют различные гибочные машины. Самые простые из них подходят для изготовления уголков, каркасных профилей и пр. Более усложненные, используемые в промышленных масштабах, делятся на несколько видов:

Ротационный листосгиб – станок, в котором происходит вращение нескольких валков, в результате чего заготовке придается округлая форма. При подобной гибке металл помещается между валками, затем перемещается между ними, приобретая необходимый изгиб. Вращение может осуществляться как вручную, так и с помощью гидравлики.
Листосгиб с поворотными балками – станок состоит из прижимной балки и двух плит, неподвижной и поворотной. Оборудование подходит для изготовления небольших и несложных заготовок из листовой стали.

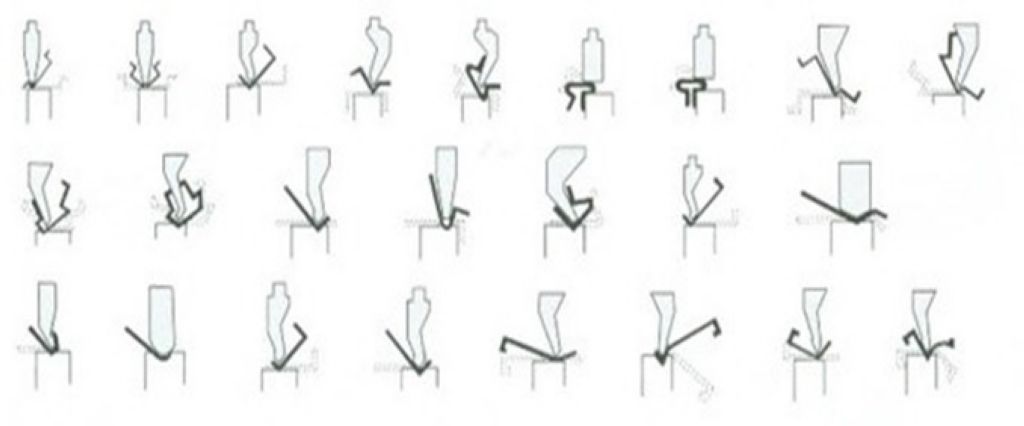

Пневматические и гидравлические прессы (второй вариант встречается чаще). Используются на мелкосерийном производстве, когда делают гибку листовой нержавеющей стали или иных сплавов. Деталь, которая подлежит сгибанию, размещается между матрицей и пуансоном. Аппарат подходит для формообразования материалов даже с большой толщиной.

Наиболее современным оборудованием считается ротационная машина, на которой гибку выполняют в автоматическом режиме. Благодаря этой возможности нет необходимости в расчете прилагаемого усилия.

Листосгибы с поворотными балками также автоматизированы: работнику необходимо лишь правильно расположить лист на оборудовании. Подобные машины часто эксплуатируются на небольших производственных предприятиях.

Создание станка для сгибания листового металла

Для бездефектной гибки можно использовать самодельные механизмы. Их можно изготовить своими руками, не обладая дополнительными навыками. Для этого нужно создать чертеж, подготовить материалы, инструменты:

швеллера, металлические уголки;
прижимную пластину;
дверные петли;
деревянный брусок;
металлические прутья.

Из инструментов нужен сварочный аппарат, дрель со сверлами по металлу, болгарка, шлифовальная машинка.

Этапы изготовления станка:

Изначально нужно подготовить материалы, нарезать швеллера, уголки, прутья по размеру болгаркой.
Собрать раму с устойчивыми ножками. Соединить отдельные части сварочным аппаратом. Швы зачистить шлифовальной машинкой покрыть антикоррозийным составом.
Соединить два уголка дверными петлями, чтобы получилась подвижная конструкция.
Наварить на один из уголков металлические прутья, которые будут выполнять роль ручек.
Закрепить подвижную конструкцию на раму так, чтобы можно было работать с заготовками.

Некоторые мастера изготавливают механизмы без основания, которые закрепляются на готовом верстаке.

Швеллера (Фото: Instagram / stockwood.ru_moscow)

Гибка полосового металла

На нашем сайте продолжается серия статей, посвящённая обработке металла. О том, как листы и рулоны из состояния поставки распускаются на полосы (штрипсы), мы рассказывали в статье «Линии продольной резки металла».

Гибка металла производится на специализированном оборудовании или вручную. Как это происходит на импортном оборудовании, мы рассказывали на примере продукции итальянского станкостроительного концерна «WARCOM». Об использовании для этих целей отечественных листогибов мы рассказывали в статье о Липецком листогибочном заводе.

Сегодня расскажем о ручной гибке полосового металла.

Ручная гибка полосового металла

Ручная обработка металлических полос – это трудоёмкая операция, в большинстве случаев требующая специальной подготовки рабочего и соответствующего инструмента. Эту операцию выполняет слесарь на специально оборудованном рабочем месте:

слесарный верстак, оснащённый соответствующими тисками;
набор слесарного инструмента.

Рассмотрим несколько несложных операций с полосовым металлом.

Гибка под прямым углом

Полосовую сталь будем гнуть в слесарных тисках. Заготовку устанавливаем (зажимаем) в тиски.

Гибка в тисках.

Выполняем это таким образом, чтобы сторона с риской места гиба была обращена к неподвижной губке тисков (от рабочего). При этом риска должна быть выше губки тисков примерно на 0,5 мм. Удары молотком следует наносить в направлении неподвижной губки тисков. Во избежание получения травмы (в случае отпружинивания заготовки), слесарь, при выполнении этой операции, не должен располагаться на траектории движения молотка.

Гибка под острым углом

В этом случае используется оправка, имеющая требуемый угол. Она устанавливается в тиски вместе с заготовкой, как указано на рисунке (высокой стороной к заготовке). Заготовка деформируется ударами молотка до касания скоса оправки.

Это интересно: Гибка металла по радиусу

Изготовление скоб и хомутов

Для изготовление скобы следует применить брусок-оправу, толщина которого будет ровна проёму скобы. Далее, следует закрепить в тисках, как указано на рисунке, полосу с оправкой и изогнуть сначала одну сторону, а потом – другую.

Изготовление скоб и хомутов.

Для изготовления хомута следует оправу закрепить в тисках и на ней изогнуть полосу (смотри рисунок). Затем, отогнуть концы хомута, оснастку освободить из тисков и на столе верстака придать молотком детали окончательную форму.

Удары молотком не следует наносить по самому хомуту, чтобы не оставить на нем царапины, забои и вмятины. Их следует осуществлять через медную пластинку небольшой толщины, т. к. она хорошо перераспределит усилие удара.

Гибочное соединение

Полосовую гибку широко применяют при гибочных соединениях деталей. Соединение может быть полностью гибочным, как показано на рисунке. Здесь крепежное усилие создается изгибом одной детали (часто деформируются все соединяемые детали).

В целом ряде случаев, полосовая гибка играет вспомогательную роль. Она может, например, усиливать резьбовое соединение.

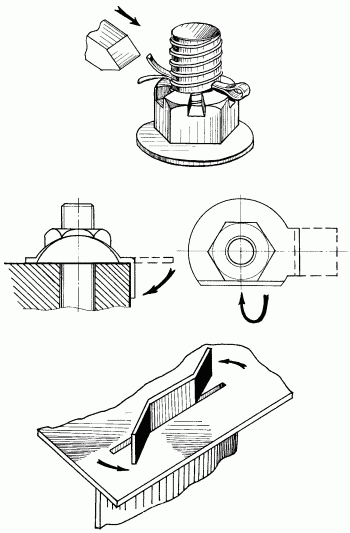

Примеры гибочных соединений.

На рисунке примеры полосовой гибки и усиления резьбового соединения гайка-болт: шплинт и стопорная шайба.

Гибка на ребро

Операция выполняется на роликовом станке, изображённом на рисунке.

Гибка стальной полосы «на ребро».

Следует учитывать две особенности этого станка:

верхняя направляющая бруска основания должна иметь паз, точно соответствующий размеру деформируемой металлической полосы;
рабочий ролик и верхнюю часть полосы необходимо смазывать консистентной смазкой.

Таковы основные несложные приёмы ручной гибки полосового металла.

По указанным здесь адресам вы можете выбрать и приобрести станок для гибки металла.

Виды гибки и форма исходной заготовки

Гибке подвергается не только металл в виде листа или ленты. При изготовлении металлоконструкций нередко требуются изогнутые профили или трубы.

Листовая гибка

При радиусной обработке листового металла нужно точно подобрать линейный размер. Следует ориентироваться на размеры детали, учитывая, что обрабатываемая заготовка по длине должна оказаться несколько больше, чем готовое изделие. Это обусловлено спецификой самого процесса гибки.

Когда части плоской заготовки меняют своё положение, внутренние слои металла сжимаются, а наружные, соответственно, вытягиваются. Отсюда следует, что перед выполнением операции необходимо просчитывать параметры детали, которую предстоит обрабатывать. Для расчёта радиуса изгиба применятся таблицы, содержащиеся в инженерных справочниках, или же соответствующее программное обеспечение.

Гибка труб

Гибка выполняется в соответствии с требованиями нормативов из технической документации. Трубы можно изгибать ручным и механизированным способом. Изогнутые трубы широко применяются в строительных и хозяйственных сферах, например при изготовлении перил и ограждений. Как правило, производится зашивание труб по радиусу с формированием полного или частичного изгиба. Он не зависит от сечения трубы.

Когда обрабатывается профиль, имеющий внутреннюю полость, на заготовку действует сразу несколько сил: одна — на внутреннюю стенку, а другая — на наружную.

Выполняя изгибание труб, необходимо учитывать вероятность деформирования из-за взаимодействия таких сил, действующих на две поверхности в одно и то же время. Взаимодействие может привести к потере соосности. Если не все условия технологического процесса будут выполнены с точностью, не исключён риск разрыва заготовки. Если гибка производилась неравномерно, в области сгиба могут возникнуть складки из-за влияния тангенциальных сил, возникающих при деформации.

Вероятность вышеописанных проблем можно снизить, варьируя холодную и горячую гибку металла. Технология холодной гибки целесообразна при обработке небольших труб. Обязательно заранее определяется минимально радиус, проходящий по оси.

Локальный нагрев создаёт подходящие условия для гибки труб, так как при повышенной температуре металл проявляет пластичность. Увеличение пластичности оказывается достаточным для выполнения требуемого изгиба.

Гибка профильного проката

У профилей большой момент сопротивления, поэтому использовать классические виды гибки невозможно. Для обработки применяется специализированное ротационное оборудование. Оно отличается от станков, используемых для листового проката последовательным приложением усилия. В результате общее усилие, прикладываемое к профилю, уменьшается, и одновременно с этим уменьшается крутящий момент силового агрегата.

Если нужно изгибать заготовки малого размера и сечения, можно применять оборудование с ручным приводом. Использование последовательных усилий даёт возможность деформировать заготовку и править её, снимая внутренние напряжения в структуре металла.

Правильно-гибочные станки для профильного металлопроката различаются количеством рабочих валков (3 или 4), и их расположением (симметричное и асимметричное). Смена положения оси валка привода, диаметра и профиля рабочей части, дают возможность регулировать изгиб.

Валковые машины отличаются небольшой энергоёмкостью и простотой конструкции, работа с ними не требует применения штампов. Но автоматизировать процесс гибки на валковом оборудовании достаточно сложно.

Валки можно применять и в станках для гибки труб. Отличия будут в оправке, которая должна помещаться внутрь трубы, чтобы не допускать дополнительной деформации.

Гибка металла этапы технологического процесса

Процесс гибки металла состоит из нескольких шагов:

Раскрой листового материала и получение заготовок, которые подлежат обработке на гибочном оборудовании, получают разнообразными способами.. Для раскроя могут быть использованы практически все виды заготовительного оборудования.
Затем, заготовки передают на производственный участок, где оператор, у которого на руках должна быть вся необходимая рабочая документация выполняет соответствующие операции и в итоге получает готовую деталь.

Гибка металла в гибочном штампе

Гибка металлопроката

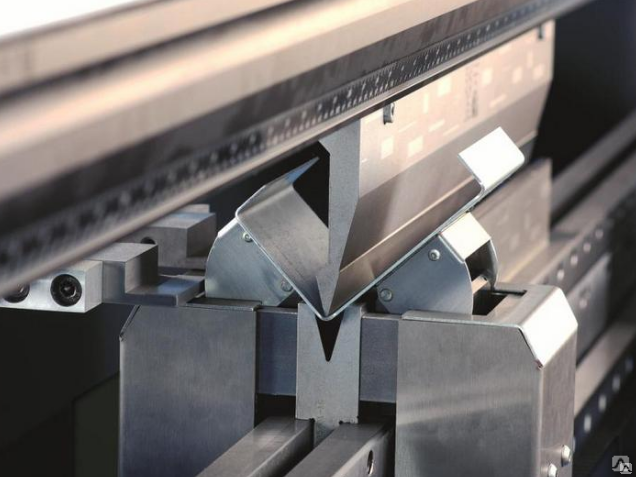

Гибка листовой стали под заданный угол.Компания «ВИСТАН» предлагает качественную гибку листового металла различной толщины и раскроя. Процесс такого вида обработки материала производится на современном оборудовании: в зависимости от предпочтений и пожеланий заказчика задается режим автоматического управления, что позволяет делать максимально точную гибку, в том числе и профиля стального перфорированного.

Станки, предназначенные для выполнения такого рода заказов, оснащены програмным обеспечением, позволяющим задать задать точный угол/радиус сгиба металлического листа.

Радиусная гибка труб.

Наше производство оснащено оборудованием для гибки труб, что позволяет производить откатку круглой и профильной трубы по радиусу. Применение:

изготовление лесничных ограждений, элементов мебели, предметов интерьера и ланшафтной архитектуры, торгового оборудования.Мы осуществляем радиусную гибку профилей П-образного сечения для изготовления элементов облицовки.Радиусная гибка листовой стали (вальцовка).

Радиусная гибка металла — технологическая операция деформирования листового металла вдоль определенного направления. Вальцовка осуществляется в гидравлических вальцах, откуда и произошло название данной операции. Возможно подвергать любые меаллы, в том числе и нержавеющий лист.

Услуги по гибки металла

Наши специалисты производят необходимые расчёты, основываясь на нейтральной линии. Это значит, что за основу берутся слои заготовки, размеры которых не меняется на протяжении всей процедуры. По желанию клиента гибка металла, цена которой в нашей организации является выгодной может производиться вручную или с использованием специальных приспособлений, а также машин.

Какие инструменты применяются для гибки металлопроката?

Цена гибки металла, в том числе определяется набором используемых инструментов. Если речь идёт о металле толщиной до 6 мм, то используются:

Стальные или слесарные молотки. Они могут дополняться квадратными или круглыми бойками, вес которых колеблется от 500 до 1000 грамм.
Молотки, оснащённые мягкими вставками и изготовленные из дерева.
Плоскогубцы, круглогубцы.

Выбор инструментального набора, с помощью которого осуществляется гибка металла по выгодной стоимости в нашей организации, напрямую зависит от материала заготовки, её размеров, а также сечения детали.

Если предоставляются услуги по гибке металла молотком, то все действия осуществляют в тисах с использованием оправок, форма которых должна соответствовать детали, подвергающейся обработке.

Молотки, оснащённые мягкими вставками, как и деревянные, используются при гибке металла в Украине, когда надо придать определённую форму тонким металлическим листам. Их толщина не превышает 0,5 мм. В подобной ситуации процедура осуществляется в тисах с использованием оправок, изготовленных из мягкого материала.

Плоскогубцы и круглогубцы используют, если необходимо согнуть прокат толщиной менее 0,5 мм. Их применяют для надёжного захвата и удержания заготовок во время процедуры. Стоит помнить, что если производить действия вручную с помощью тисов, оно занимает много времени и сил, поэтому цена гибки металла подобной разновидности немного выше.

Если нужно предоставить услуги гибки металла наши специалисты используют различные приспособления, позволяющие снизить затраты труда и повысить качество работы.

Какие меры принимаются для более точной гибки металла?

Когда наш специалист берётся за работу, он точно знает, что действия производятся в следующем алгоритме:

осуществляется анализ конструктивных особенностей детали;
производится расчёт усилий и общей работы;
разрабатывается чертёж, имеющий отношение к исходной заготовке;
производится расчёт деформационных переходов;
разрабатывается проект технологической оснастки.

Описанные шаги дают возможность специалистам произвести предстоящую процедуру наиболее эффективно, качественно, а также определить стоимость гибки металла. Если потребовалась гибка металла, заказать её можно у нас, и мы справимся со своей работой отлично.

Виды оборудования

Для современного процесса по сгибанию металла имеется немало вариантов новейших аппаратов. На производстве обычно применяются прессы, которые можно разделить на следующие виды:

Ротационные, гнущие металл с помощью перемещения между специальными валиками. Подходят для изготовления крупногабаритных изделий небольшими сериями.
Поворотные прессы сгибают пластины с помощью гибочных балок и двух плит. Стационарная плита располагается внизу, а наверху находится поворотная плита. Оптимальный вариант для обработки изделий из листового металла с простым рельефом и маленькими габаритами.
Стандартные прессы пневматические или гидравлические применяются для массовых или мелкосерийных изделий из нержавейки или другого металла. Сгибка производится между пуансоном и матрицей. За счет этого можно обрабатывать даже утолщенные изделия. При этом следует отметить, что гидравлические прессы применяются чаще, чем на пневматике, за счет более простой эксплуатации и стоимости.

https://youtube.com/watch?v=vJyw4grp4zQ

Из всех вышеописанных видов оборудования наиболее современным является ротационное. Оно действует в автоматическом режиме, и рабочему не нужно заранее рассчитывать оптимальное значение усилия.

Автоматизированными считаются и поворотные прессы. Здесь отправляется один лист в устройство, который необходимо расположить его как необходимо по заданию. Чаще всего применяется на небольших предприятиях, где работают с металлическими деталями.

Какие услуги по гибке металла мы предлагаем?

Мы осуществляем работу холодным методом. На выходе клиент получает цельную, эстетически привлекательную деталь без единого шва.

Листовыми и оцинкованными металлами.
Алюминием и сплавами.
Нержавеющей сталью.
Трубами.
Черметом.
Латунью.
Медью.

Профиль работы нашей компании – гибка металла любой сложности в Москве.

Используемое оборудование

Гибка, правка и рихтовка металла осуществляется на гибочных станках ЧПУ, листогибах, лазером. Мы помогаем не только крупным клиентам, но также берем на себя небольшие заказы на дизайнерские элементы декора для квартир, загородных домов и коттеджей. Наше высокоточное оборудование и опытные операторы гарантируют быстроту, качественность, максимально точный изделия под ваш проект.

Оборудование ЧПУ востребовано при изготовлении и подгоне:

коробов;
кронштейнов;
отливов для оконных конструкций и строительных профилей со сложной конструкцией;
стеллажей и полок;
уголков;
кассет для фасадов и соборных элементов;
швеллеров.

Кроме стандартной резки, мы предоставляем материал для изготовления необходимых конструкций и готовы доставить до предприятия или частного дома.

Применяемые способы

Способы, которые наши специалисты применяют при пробивке и гибке металла в Москве, полностью сохраняют его конструкцию, при этом значительно повышая эксплуатационные качества.

Мы используем следующие виды гибок на заказ:

Мы в курсе последних разработок в мире инженерии и применяем передовые методы обработки стали, что позволяет значительно сократить время выполнения работы при стабильно высоком качестве. Для каждого вида мы предложим варианты обработки для получения отличного результата. Производство максимально автоматизировано и находится под контролем опытных мастеров-инженеров. Работа на современных станках с уникальным программным обеспечением осуществляется в любой плоскости, в нескольких направлениях и по переменному радиусу.

Стоимость

Точная цена услуги зависит от объёма и сложности гибки металла и нержавейки.

Ваш запрос успешно отправлен. В ближайшее время наши менеджеры свяжутся с Вами.

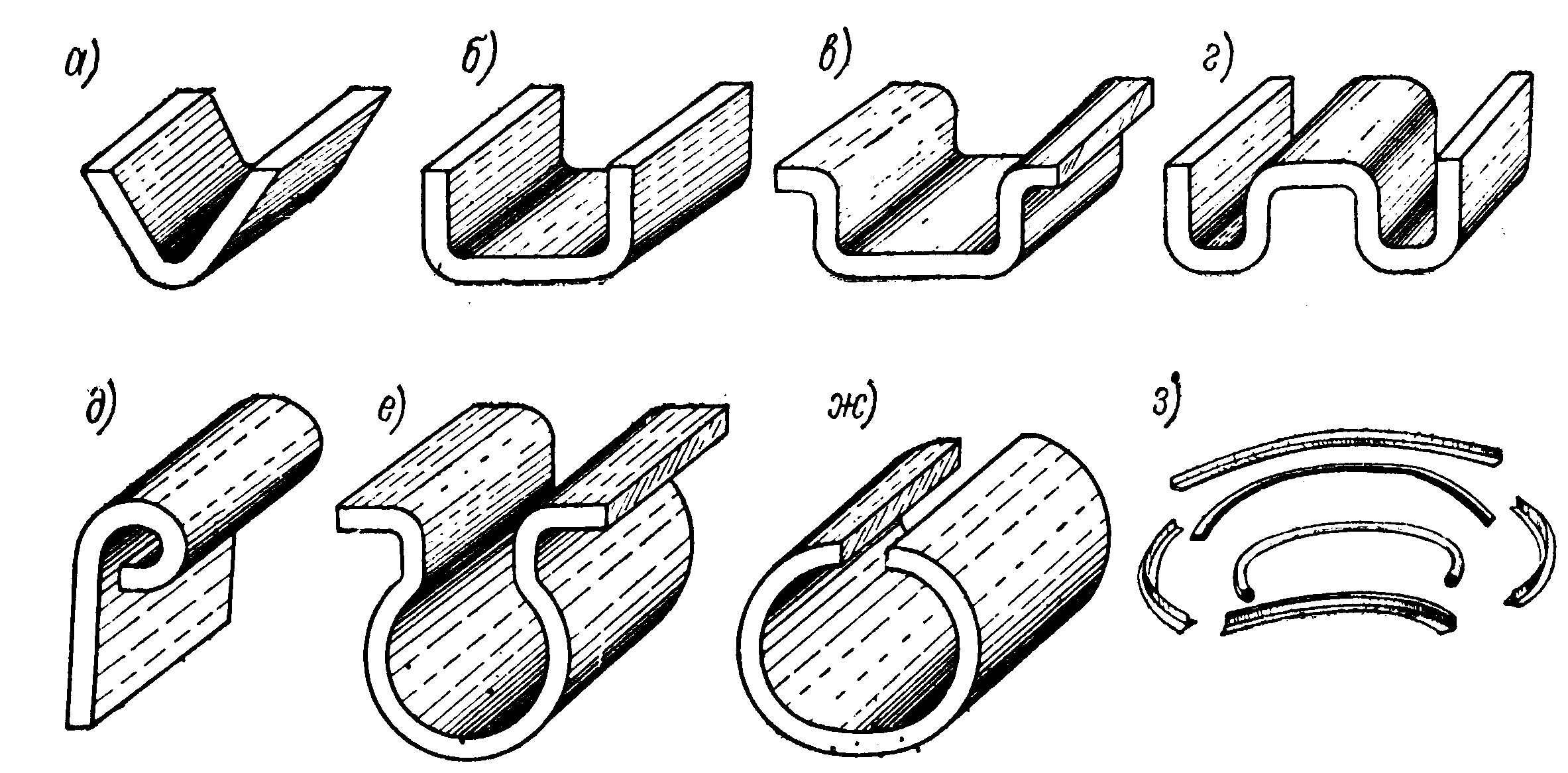

Гибка металла – это придание металлопрокату нужного размера и формы методом прессования или холодной прокатки. Современное оборудование позволяет производить изделия различной сложности:

Кровельные материалы и комплектующие.
Металлопрофили.
Цилиндры.
Детали обшивки транспортных средств.
Части корпусов промышленного оборудования или бытовых приборов.
Многое другое.

Разновидности способов гибки листовой стали

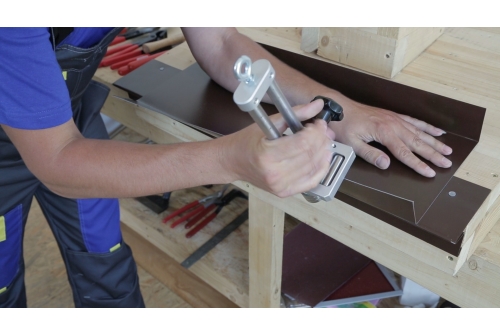

Данный процесс может осуществляться как вручную, так и автоматически – с применением специального технического оборудования. Гибка металла своими руками являет собой сложный и трудоемкий процесс, который отнимает достаточно много времени и усилий. Заключается такая обработка стали в использовании молотка и плоскогубцев. Разумеется, такими инструментами невозможно осуществить гибку металла под конкретным углом, сохраняя все пропорции и конфигурации детали. Однако для изделий небольших размеров и диаметра вполне этого достаточно. Тонкий металл изгибается при помощи специальной киянки.

Самостоятельное изготовление

Следуя чертежам, можно сделать своими руками ручной кромкогиб для обработки металла незначительной толщины при авторемонте.

Для него достаточно:

уголка,
балки из металла,
петель с болтами,
струбцин,
рукоятки,
стола,
сварочного аппарата.

Подготовительный этап

Изготовить основу из двутаврового профиля.
Уголок болтами прикрепить к верху балки.
Три петли приварить под уголок.
Плотный прижим металла обеспечить двумя струбцинами.

Для легкости поворота станка во время сгибания листа металла по обеим сторонам приделать ручки. С помощью струбцин прикрепить станок к столу.

Для обработки изделие кладется между профилем и уголком. Щель для него образуется после откручивания уголка. Металлический лист выравнивается по краю и загибается поворотом приспособления за рукоятки.

Станок для сгиба длинных прямых кромок

Изготовление своими руками ручного кромкогиба для длинных прямых кромок следует начать с изучения чертежей, а также подбора оборудования и необходимых материалов:

пары отрезков швеллеров для основания и пуансона,
уголков с прямолинейными кромками.
сварочного аппарата,
листа стали,
стальных осей — прутков сечением 10 мм,
щеток с щетиной из стали,
скобы под ручку.

4 основных детали:

основание,
прижим,
пуансон,
ручка.

Вначале надо снять фаски по ребру обжимного пуансона, приварить к нему оси. Оси самого прутка должны совпадать с ребром уголка. На концах рабочей части прижима делаются выборки.

Для сборки основание с пуансоном зажимается в тисках. При этом стенки первой и второй полок должны быть в одной плоскости. Зазор между деталями получится за счет прокладки из картона. После этого элементы крепко фиксируются в тисках.

На оси пуансона надеваются щетки с металлической щетиной. Эти составляющие крепятся к основанию с помощью струбцины – рамки с подвижным зажимом.

Затем щетки привариваются к швеллеру, а в основании просверливаются отверстия, в которые вкручиваются зажимные болты. На шпильки метизов заворачиваются, гайки. Потом они привариваются сваркой к швеллеру.

После выкручивания болты вставляются в отверстия прижима и на них закручиваются гайки-ограничители.

Рукоятка-скоба приваривается к уголку. Завершающий этап сборки конструкции — установка в тисках.

Оборудование

Популярны в промышленной среде листогибы с прессом серии И13. Они могут быть на гидравлике или с механическим приводом. Вторые имеют следующие узлы:

прочная станина на двух параллельных стойках;
электрический двигатель;
ремень для передачи движения;
пульт управления прессом – муфта и тормоз;
несколько валов для распределения нагрузки;
один или несколько пуансонов;
фиксированные матрицы;
смазочная система – подача вещества и его распределение.

Также имеет значение перемещение ползуна, который управляетскорстью процесса – сперва она должна быть небольшой, а затем нарастать.

Гибка металла последующая обработка

По сути, гибочные операции носят промежуточных характер при изготовлении определенных узлов, например, элементов металлических лестниц. То есть, после гибки, полученные детали, отправляют на сборочное производство, где их устанавливают на место определенное в рабочей документации на изделие.

Сборочное производство

Если изделие не будет использоваться в составе других конструкций, то на ее поверхность наносят защитное коррозионно-стойкое покрытие. Это может быть грунтовка типа ГФ 21, или порошковая краска. Все зависит от назначения и условий эксплуатации готового изделия.

Стандартизация, параметры обработки

Государственных стандартов, непосредственно регламентирующих гибку листового материала, не существует, однако в справочниках рекомендации приводятся. Основаны они на практике заводов, исследованиях институтов. Начиная с 30-х годов, данные приводились в отраслевых документах (ОСТ), машиностроительных нормалях (МН), стандартах предприятий (СТП). ГОСТы на гнутые профили (уголок, швеллер, пр.) содержат требования к размерам радиусов.

Классический справочник конструктора, под редакцией Анурьева, содержит сведения о минимальных внутренних радиусах гиба (R) листового проката. Для мягких сталей величина равна удвоенной толщине листа: R = 2S. Деформация наклепанного металла или поперек волокон требует увеличения радиуса примерно вдвое.

ГОСТы на гибку листового металла

Наружные и внутренние волокна максимально растянуты и сжаты соответственно, возникающие напряжения могут привести к трещинам при циклических нагрузках. Негативный эффект ослабляют, увеличивая радиусы гибки, проводя рекристаллизационный отжиг. При горячей обработке, потребное усилие меньше за счет повышения пластичности. Оптимальный температурный интервал исключает рост зерен при перегреве, окисление по границам кристаллитов — неисправимый брак — пережог металла. Также учитывают скорость деформации, особенности оборудования.

Разнообразие технологий

В зависимости от ориентированности заготовки гибка делится на продольную и поперечную.

При продольной выполняется одна только гибка, а при поперечной металл дополнительно вытягивают и осаживают. Такие процедуры выполняются, например, при отгибании бортов, высаживании заготовок.

Продольная выполняется на станках, предназначенных для обработки металла холодным способом.
Поперечная используется, если необходимо обработать толстую заготовку, или в том случае, когда радиус искривления не слишком большой, а холодная обработка приведёт к появлению значительных напряжений в структуре.

Если возникает необходимость нагревания заготовки, имеющей большую площадь, нужно учитывать вероятность появления на ней кривизны: она возникает по винтовой и сферической поверхности.

Если нагревание не применяется, кривизна не образуется: её образованию препятствует способность металла пружинить. При поперечной гибке металл нагревается практически всегда.

огда обрабатываются заготовки, представляющие собой плоские листы металла, например, при изготовлении судовых корпусов, их изгибают в холодном состоянии без нагревания и без осаживания, используя для того специализированные прессы.

Когда обрабатываются кромки и проделываются отверстия, гибку производят в горячем виде: тогда при повышении температуры изменяется расстояние между отверстиями, а кромки при вытягивании и осаживание изменяют очертания.

Когда используют холодную гибку, сначала обрабатывают кромки, на следующем этапе проделывают отверстия, и лишь после этого заготовку сгибают.
