Токарный станок тш-3: технические характеристики, паспорт, схемы

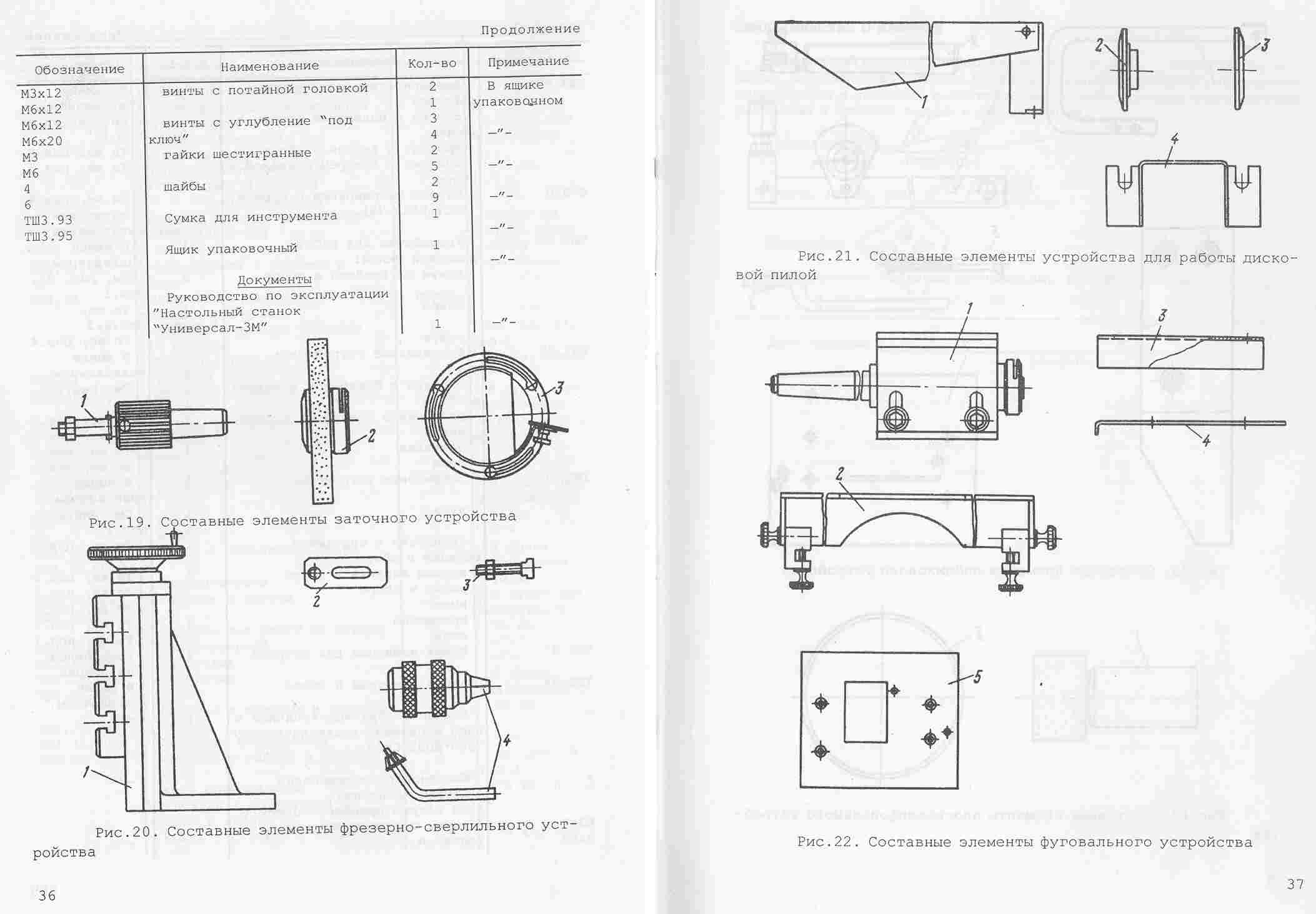

Стандартный комплект поставки

Приобретая станок, покупатель вместе с ним получает различные принадлежности и инструменты.

Принадлежности

Токарные:

Трехкулачковый патрон.
Обратные кулачки к патрону.

Дополнительные:

Дисковая пила с площадкой для нее.
Стол для фрезерования.
Лобзик с опорой для листового материала.
Абразивный диск с оправкой для установки.
Цилиндрический рубанок со столом.
Сверлильный патрон.
Цанговый зажим.

Инструмент

Ключ к токарному патрону.
Ключ к сверлильному патрону.
Торцовые и рожковые гаечные ключи.
Пилки лобзика.
Сверло Ø 6 мм.
Фреза торцевая Ø 6 мм.
Резцы стальные.
Резцы с победитовой напайкой.
Пила дисковая.
Ключи s7, s8 (квадрат).

Конструктивные особенности

Станок ТШ 3, на первый взгляд, похож на свои модели-предшественники – аппараты ТШ 1 и ТШ 2. У станка классическая компоновка – на станине установлен электромотор, который приводит в движение рабочий вал.

Каждая из точильных головок, которые одеты на вал, имеет защитные приспособления со сквозным отверстием для установки обрабатываемых элементов. Фиксация заготовок осуществляется при помощи специальных площадок, которые находятся возле каждого рабочего узла.

К другим конструктивным особенностям станка относят:

Для защиты оператора от производственных отходов, над рабочими зонами установлены прозрачные щитки.
В конструкции аппарата предусмотрена лампа для освещения участка выполнения работ.
Габариты позволяют устанавливать устройство в небольших помещениях.
Специальное реле блокирует работу двигателя в случае превышения допустимых норм нагрузки.
Чрезвычайная жесткость станины обеспечивается специальными металлическими листами с ребрами жесткости.
Станина сконструирована таким образом, что у оператора есть возможность контролировать параметры рабочей зоны.
Высота станка позволяет работать на нем даже без верстака, но перед установкой аппарата на пол следует проверить его ровность и точность.

Ключевые изменения в конструкции станка, по сравнению с предыдущими моделями данной линейки, сделаны с целью повышения безопасности оператора и упрощения его работы со станком. Материалы, из которых создаются ключевых узлы агрегата, значительно повышают долговечность его работы.

Область применения токарных станков

Цель создание оборудования – обработка разных деталей, на металлической и деревянной основе. Для этого выполняются различные операции:

Резание.
Точение.

Токарные резцы могут похвастаться самым широким функционалом при наличии необходимых инструментов и оборудования:

Сверление.
Подрезка, обработка торцов.
Нарезание резьбы.
Обработка внутренней поверхности.
Вытачивание канавок, конусов и других подобных форм.
Растачивание, обтачивание поверхностей в виде конусов, цилиндров, гладкого фасонного типа.

Машины могут использоваться как на крупносерийном, так и на мелкосерийном производстве. Каждый владелец сам выбирает вариант, который ему подходит. Выбор моделей был широким с самого начала.

Технические свойства

Агрегаты производится на самых разных станкостроительных фирмах бывших советских республик, но они все обладают схожими техническими и массогабаритными свойствами.

Станок для токарных работ ТШ-3 имеет технические свойства, которые записаны в инструкции на каждый образец.

Ключевыми техническими спецификами являются:

диаметр устанавливаемых кругов для шлифовальных работ (разрешается установка от 40 мм до 400 мм);
разрешённый посадочный диаметр (он равён 127 мм);
расстояние между абразивными кругами равно 590 мм;
частота вращения на поверхности круга с диаметром 400 мм не превышает 20 м/с;
скорость вращения шпинделя не превышает 1000 оборотов в минуту;
мощность поставленного электрического двигателя составляет 3 кВт с числом оборотов 1500 оборотов в минуту;
электропитании выполняется от двухфазной сети 220 Вольт 50 Герц.

Массогабаритные характеристики зависят от конструкции станка и его оснащении. В большинстве случаев они имеют следующие параметры:

длина составляет 850 мм;
ширина – 650 мм;
высота – 1400 мм;
полная масса станка с оснасткой равна 190-220 кг (в зависимости от конструкции).

Особенный интерес представляют характеристики, определяющие возможные критерии точности при проведении токарных операций по металлу:

ошибка в окружности во время обработки вала с диаметром 30 мм при длине 125 мм не превышает 20;
ошибка говоря иначе конусности во время обработки изделия с диаметром 30 мм при длине 125 м не превышает 30;
допустимая конечная погрешность обработки поверхности при чистовом режиме составляет 1,25 мкм (Ra).

Лучшее устройство для громкой связи 2020 года — 5 ТОП рейтинг лучших

Технические характеристики

Диаметр заготовки. Над станиной — до 150 мм, над суппортом – до 90 мм.
Длина детали в центрах – до 250 мм.
Державка резца. Размер – 8х8 мм.
Сверление отверстий. Диаметр — до 8 мм.
Внутреннее отверстие шпинделя. Диаметр 15 мм.
Число ступней вращения шпинделя – 9.
Диапазон вращений шпинделя – от 200 до 3200 об/мин.
Длина продольного перемещения суппорта – 215 мм, поперечного – 90 мм.
Величины продольной подачи – от 0,05 до 0,175 мм/об.
Вес станка 62 кг, габариты:690х410х230 мм.

В период эксплуатации станок обеспечивает класс точности «Н» (нормальный). Чугунная станина. После отливки подвергнута естественному старению.

Плоская направляющая станины и круглая направляющая, установленная в станине, служат общей базой для шпиндельной бабки, задней бабки и продольного суппорта. В передней части станины вмонтирован ходовой винт, укрытый защитным кожухом.

В передней бабке (часто – шпиндельная бабка) установлен шпиндель, на переднем конце которого установлены упорные подшипники, работающие под воздействием радиальных и осевых усилий. На другом конце смонтирован 4-х ступенчатый шкив привода вала передней бабки. Здесь же установлен механизм (трензель), изменяющий направление вращения (реверс) винта.

Привод станка. На левой стенке передней бабки размещён кронштейн с электродвигателем и механизмами привода станка и асинхронный двигатель станка, мощностью 370 Вт, подключается к сети 220 В, частотой 50 Гц.

Под кожухом узла кронштейна расположены:

ступенчатые шкивы клиноременного механизма (9 скоростей вращения);
промежуточный вал с эксцентриком для регулировки натяжения ремня;
блок зубчатых передач привода ходового винта.

Механизм подачи (гитара) предназначен для управления настройками вращения ходового винта посредством зубчатых колес в узле кронштейна.

Фартук (узел включения – выключения маточной гайки ходового винта) закреплен на каретке суппорта.

Суппорт служит для перемещения резцедержателя. Состоит из:

каретки;
поперечных салазок;
верхних салазок;
узла резцедержателя.

Задняя бабка предназначена для:

совмещения оси заготовки с осью, проходящей через центры шпинделя и центрирующего механизма задней бабки;
обеспечения жесткости механизмов в процессе обработки;
закрепления сверлильных режущих инструментов;
установки подвижных и неподвижных центров.

Где применяется такой агрегат

При разработке точильно фрезерного станка класса ТШ — инженеры ориентировались на его применение в промышленных условиях. Производительность агрегата, уровень надежности, тип электропитания (трехфазная сеть 380В) делают его удобным инструментом для непрерывного производства большого объема работ.

Модель ТШ 3 получила черты, делающие ее пригодной для сферы малого бизнеса и мастерских. В конструкции станка предусматриваются специальные меры защиты, в комплекте поставки — пылесос для непрерывного удаления стружки и других отходов.

Токарный станок ТШ имеет малые размеры, может устанавливаться на слесарный верстак, сборочный стол, любую основу с высокой жесткостью, выдерживающую массу в 220 кг. Поэтому агрегат востребован в небольших частных мастерских.

Стоит отметить: несмотря на компактный размер, вертикальную компоновку, возможность комплектации собственной металлической станиной — оборудование такого класса мало пригодно для домашнего использования, в том числе из-за схемы питания электродвигателя.

ТШ-3 (ТШ3) Станок точильно-шлифовальный на тумбе. Назначение, область применения

Станки настольные точильно-шлифовальные с двумя кругами ТШ-3 предназначены для выполнения слесарных работ — снятия заусенцев, фасок, обдирки литников, для заточки и доводки металлорежущего деревообрабатывающего и другого инструмента — сверл, резцов, ножей.

При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.

Общая компоновка точильного станка ТШ-3

Станок ТШ-3 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.

Обработка изделий на станке тш3

Перед началом работы произвести правку кругов.

Для смены круга на станке ТШ-3 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

Для смены круга на станке ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

Для кругов Н=50 мм проставка не устанавливается;
Для кругов Н=32…40 мм устанавливается проставка Н=8 мм;
Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
Для кругов Н=10…16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

на станке модели ТШ-1, ТШ-3 разъемы расположены на задних стенках кожухов;
на станке мод. ТШ-2 разъем расположен на задней стенке тумбы.

Модификации точильно-шлифовальный станок ТШ-3

ТШ-3 — универсальный точильный шлифовальный станокТШ-3 исполнение 10 — универсальный точильный шлифовальный станок со светильником

ТШ-3 исполнение 01 — универсальный точильный шлифовальный станок повышенной мощности

Аналоги точильно-шлифовальный станок ТШ-3

Е3-400 — Ø400 — производитель Ейский станкостроительный завод ЕСЗ, ОАО3Т-636 — Ø400 — производитель Техника Сибирская Промышленная Компания СПК, ЗАО г. Кемерово

3Н340 — Ø400 — производитель Навоийский машиностроительный завод, ПО г. Навои-2

Особенности строения

Агрегат состоит из нескольких ключевых узлов:

станины;
шпиндельной бабки;
привода;
электрооборудования;
суппорта;
задней бабки.

Все электрическое оборудование станка характеризуется присутствием изоляции. Дополнительно агрегат имеет заземляющий провод, особенность гарантирует высокий уровень безопасности оператора в период работы за оборудованием.

Электрическое оборудование находится в коробке, которая плотно закрыта крышкой, оснащенной двумя винтами. Одним из винтов осуществляется выполнение функции заземления.

Станина характеризуется появлением направляющей, выполненной по цилиндрическому типу. Это базис основных механизмов агрегата, по левую сторону от передней бабки располагается кронштейн. К нему осуществляется крепление электрического мотора.

Станок оснащается специальными ручками и рукоятками. С их помощью регулируется движение подач, активируется суппорт и выбирается направление его движения, осуществляется запуск резцедержателя.

Резцедержатель

Станок универсал оснащается специальной ручкой, с ее помощью регулируется основное движение, а также проводится активация прямого или реверсивного движения шпинделя и остановка его работы.

Благодаря универсальной технической оснастке агрегата обеспечивается простота управления ним, манипуляция позволяет выполнять это действие даже мастеру без соответствующего опыта.

https://youtube.com/watch?v=6EqmLEIDv_A

Конструктивные особенности станка

Внешний вид

Точильно-шлифовальное оборудование этого класса предназначено для заточки режущего инструмента различной конфигурации, с помощью которого выполняется обработка деревянных, металлических или полимерных изделий. Помимо этой функции с помощью станка можно выполнять выравнивание поверхностей заготовок.

Конструкция модели ТШ-3 имеет классическую компоновку элементов. На станине из металла располагается блок с электродвигателем. Он имеет сквозной вал, который подключается к шпиндельным головкам кругов. Последние имеют защитные кожухи с прорезями для установки обрабатываемых инструментов. На каждом блоке имеется упорная площадка, похожая на аналогичный токарный блок. В качестве дополнительной меры защиты присутствуют прозрачные щитки с функцией регулирования положения.

Конструктивными особенностями станка являются следующие факторы:

жесткость станины. Обеспечивается использованием толстостенных металлических листов, а также дополнительных ребер жесткости. При этом в конструкции предусмотрен механизм регулировки уровня;
напольное исполнение. Для эксплуатации оборудования не нужно обустраивать верстак. Единственным условием является подготовка пола для монтажа с учетом веса агрегата;
безопасность работы. Это выполняется с помощью комплексных мер по защите персонала – наличие прозрачных щитков, устройств принудительной остановки электродвигателя при превышении нагрузки.

Узел установки кругов состоит из системы фланцев и монтажных компонентов, что отличает его от токарных моделей. Для обеспечения стабильного положения дисков в конструкции есть система противовесов, предотвращающая смещение при давлении.

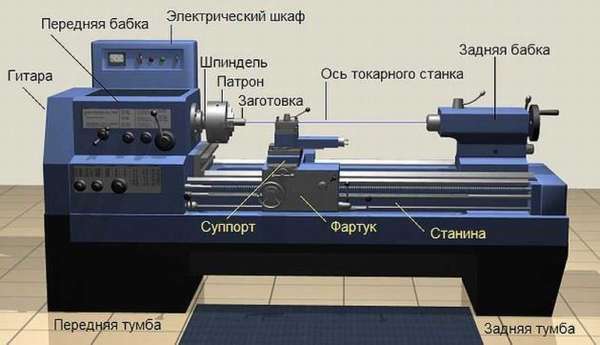

Устройство станка

Агрегат выполнен по стандартной кинематической схеме. Конструкция включает следующие основные элементы:

станина с элементами крепления для всех элементов;
передняя бабка со шпинделем;
задняя бабка;
классического суппорта;
системы электрооборудования;
органы управления (рукоятки, маховики, электрические кнопки и выключатели);
комплект металлорежущего и шлифовального инструмента;
средства защиты в виде прозрачных щитков;
специальная лампа подсвета;
система автоматического выключения при возникновении внештатных ситуаций.
некоторые конструкции оснащаются специальным пылесосом (позволяет своевременно очищать рабочую зону от производственных отходов).

Токарный станок ТШ-3 выполнен по вертикальной компоновке и имеет относительно небольшие габариты и вес. Это позволяет устанавливать его в небольшом помещении.

Станина имеет цилиндрическую направляющую. По ней происходит плавное горизонтально перемещение пиноли задней бабки и перпендикулярное перемещение суппорта.

Органами управления станка служат:

Рукоятку управления вращения шпинделя (она позволяет осуществлять контроль направления вращения);
Систему управления подачи (она продольную подачу суппорта в обоих направлениях);
Рукоятку зажима крепления пиноли;
Отдельные маховики (для обеспечения перемещения следующих агрегатов: суппорта, пиноли, держателя резцов);
Кнопки включения и выключения электропитания всего агрегата.

Передача вращения от электродвигателя к шпинделю производится благодаря цепи привода главного движения. С этой целью она оснащена клиноременной передачей. Система предусматривает девять возможных вариантов частот вращения. Диапазон их изменения варьируется от 200 до 1000 об/мин. Изменение положения суппорта производиться благодаря так называемой цепи привода подач.

Электрическая схема токарного станка ТШ собрана в отдельной коробке. Она обеспечивает управление всеми электрическими системами. Для обеспечения безопасности предусмотрена система защиты от поражения электрическим током. Она относится к первому классу защиты.

Благодаря универсальному оснащению настольный токарный станок обеспечивает простоту управления. На нем может проводить необходимые работы даже человек без соответствующего опыта.

Барановичский завод автоматических линий БЗАЛ

Первые производственные мощности предприятия вступили в строй в 1974 году

В январе 1975 года были изготовлены первые агрегатные станки для Алтайского завода «Алтайсельмаш».

Основной ассортимент продукции, выпускаемой РУПП «БЗАЛ»:

Станки металлорежущие агрегатные и специальные, в том числе переналаживаемые
Станки специальные токарные, в том числе с ЧПУ, для обработки деталей в патроне
Станки фрезерно-центровальные
Линии автоматические
Нормализованные узлы: сверлильные, расточные, фрезерные станочные бабки, головки пинольные, столы силовые, столы поворотные, шпиндельные коробки и др

Токарный станок Универсал-3

Конструкция третьей модели Универсала была получена путем модернизации первой. При этом в устройство базового изделия был внесен ряд существенных изменений. Шпиндельная бабка стала сниматься со станины не так легко, как раньше. Пара цилиндрических направляющих была заменена одной несколько большего диаметра. Изменилась также мощность двигателя и габаритно-массовые параметры изделия.

При этом станок получил возможность обработки деталей большего размера. Возросла также и скорость резания. Для удобства работы новая модель получила возможность изменять направление движения суппорта без остановки и смены направления вращения вала шпинделя.

Назначение и область применения

Станок Универсал 3 способен делать те же операции что и его предшественник. Он тоже может наряду с токарной обработкой после несложной переналадки сверлить, зенковать, фрезеровать и шлифовать плоские поверхности. Так же как все станки этой линейки он не годится для работы на производстве, потому что не рассчитан на длительную ежедневную эксплуатацию.

Подобное оборудование создается для периодического использования с небольшой нагрузкой. Это может быть реализация проектов домашнего творчества или служба вспомогательным оснащением небольшой мастерской.

Конструкция и общий вид станка

По внешнему виду и устройству станок за исключением некоторых моментов очень похож на своего предшественника. Расположение его основных узлов также не отличается оригинальностью. Наиболее заметным отличием, сразу бросающимся в глаза, является единственная продольная направляющая довольно большого диаметра. Если встать лицом к маховичку поперечного перемещения суппорта, то, аналогично предыдущим моделям слева будет шпиндельная, а справа упорная бабка.

Существенным отличием от второй модели является то, что для выполнения шлифования или фрезерования переднюю бабку не нужно переставлять на дополнительную направляющую. Так как эти операции делают, перемещая заготовку не в горизонтальной, а в вертикальной плоскости.

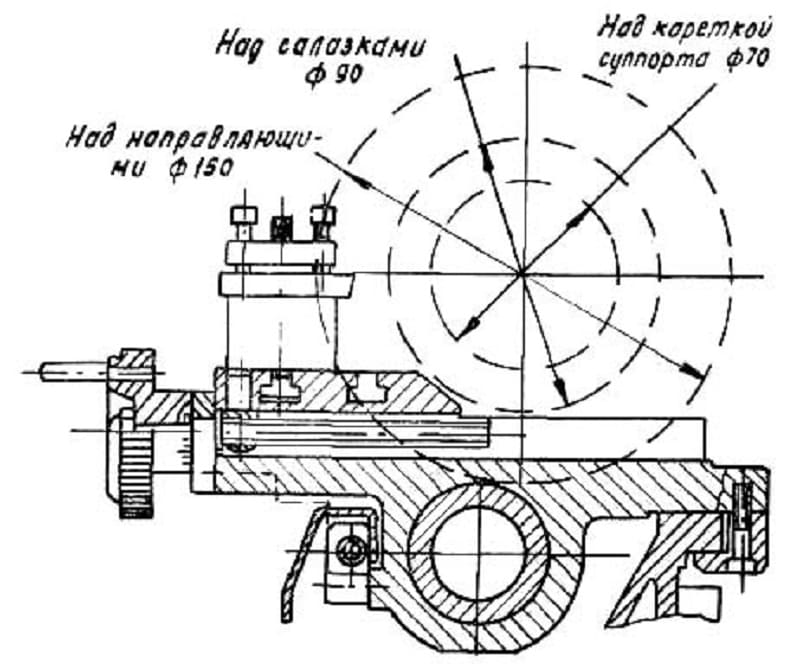

Габариты рабочего пространства токарного станка

При работе над конструкцией было решено увеличить его рабочее пространство. Поэтому размеры и масса настольной модели тоже получились несколько больше, чем у первых Универсалов. Длина его была увеличена на 10, ширина – 58, а высота – 53 мм. Зато ему стала доступна обработка заготовки Ø до 150 мм. Длина же болванки, обтачиваемой в центрах, увеличилась до 250 мм.

Универсал – станок токарный настольный многофункциональный. Назначение, область применения

Настольный токарный станок Универсал является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал является настольным токарным станком и предназначается для всевозможных токарных работ:

проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
сверление отверстий, снятие фасок
растачивание отверстий
отрезка

Шпиндель токарного станка Универсал полая стальная деталь, с внутренним отверстием 10 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

Шпиндель получает 10 скоростей вращения от электромотора мощностью 120 Вт через шкивный привод. 4-е скорости получаются перестановкой шкивных ремней между 4-х ступенчатыми шкивами электродвигателя и приемным шкивом шпинделя. Остальные скорости достигаются применением дополнительного (промежуточного) шкива.

Передний конец шпинделя станка Универсал имеет резьбу М20 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В сверлильном исполнении шпиндель может перемещаться вдоль своей оси на 25 мм с помощью ручки и пары: зубчатое колесо – зубчатая рейка. В токарном исполнении гильза шпинделя зажимается двумя винтами и не используется.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 160 мм и по поперечным – на 55 мм.

На станке Универсал нельзя нарезать резьбу резцом т.к. нет механической подачи суппорта – ходовой винт не соединен с приводом и суппорт перемещается только вручную.

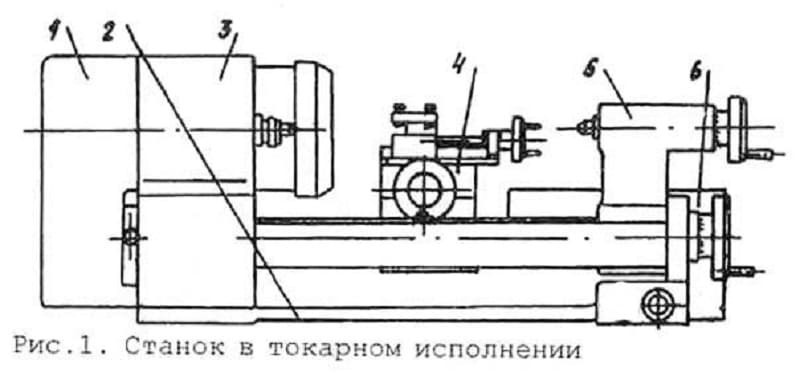

На станке “Универсал” (рис. 1) с применением дополнительных приспособлений и устройств, прилагаемых к станку, можно выполнять самые разнообразные виды механической обработки по металлу, дереву, пластмассам и другим материалам.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

токарную обработку и расточку отверстий;
сверление отверстий
фрезерование плоскостей, выемок, канавок и т.д.
шлифование и полирование
заточку различного режущего и бытового инструмента
распиливание листового материала, реек, досок с помощью круглой пилы
распиливание по контуру с помощью лобзикового устройства
навивку пружин
нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок “Универсал” при переналадке и установке дополнительных приспособлений может иметь следующие основные исполнения:

токарное исполнение (рис.1);
сверлильное, фрезерное и шлифовальное (рис.2)
для работы круглой пилой по дереву (рис.3)
для работы лобзиком по дереву (рис.4)
заточное

В настоящее время токарный станок Универсал снят с производства и больше не выпускается. Вместо него выпускается более совершенный токарный настольный станок .

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

: , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
Мичуринский завод Прогресс: ,
Орион СКТБ г. Нижний Новгород:
Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Особенности устройства

Станок токарный настольный ТШ-3 применяется в масштабном производстве металлических деталей, а также в частной практике. С его помощью проводится полировка деталей, но для выполнения этих работ рекомендуется заменить круг.

Дополнительно токарный станок используется для заточки разнообразных слесарных инструментов. Благодаря уникальной конструкции агрегата затачиваются и шлифуются инструменты, с помощью которых проводится сверление и точение. Устройство позволяет снимать фаску, шлифовать и обрабатывать металлические детали.

Модель ТШ-3 часто имеет в комплекте специальный пылесос, благодаря которому очищаются поверхности в период проведения работ по обработке металлических изделий.

Токарный станок характеризуется классической конструкцией:

Он имеет станину, на которой устанавливается электрический двигатель. С его помощью обеспечивается движение рабочего вала.
На вал мастера одевают точильные головки, подобные детали характеризуются присутствием защитных приспособлений.
На каждом из них имеется специальное отверстие, в которые устанавливаются обрабатываемые элементы.

Тонкости работы на станке

Заготовки фиксируются специальными площадками, которые располагаются возле рабочих узлов. Станок характеризуется устройством важных конструктивных особенностей, именно они отличают его от предшественников:

Над рабочими зонами располагаются прозрачные щитки, конструкция обеспечивает защиту оператора от отходов.
Конструкция агрегата позволяет установить лампу, с ее помощью будет освещаться участок проведения работ.
Благодаря габаритам станка предоставляется возможность его установки в помещениях, которые характеризуются ограниченным пространством.
Станок характеризуется оптимальной высотой, такая особенность обеспечивает максимально комфортную работу за ним даже без использования верстака.
Если превышаются максимально допустимые нормы нагрузки, то блокировка работы мотора осуществляется специальным реле.
Благодаря универсальной конструкции станины оператор способен проводить контроль параметров рабочей зоны.
Станина выполнена из специальных металлических листов, они имеют ребра жесткости, такая конструкция обеспечивает устойчивость станка.

Агрегат ТШ-3 характеризуется универсальной конструкцией, подобное ухищрение обеспечивает максимально удобное его применение и значительно расширяет спектр выполняемых работ.

https://youtube.com/watch?v=Rqi-MqgUQl4

Важные нюансы

Как и любые другие механизмы, узлы данного станка могут выходить из строя. Вот наиболее распространенные поломки и примерные способы их устранения:

Если в станке стучат подшипники, то следует их заменить как можно скорее. Продолжая эксплуатировать станок с неисправными подшипниками, вы ставите под угрозу работоспособность других узлов аппарата.
Мотор создает слишком много шума или быстро нагревается. В этом случае необходимо проследить за состоянием обмотки двигателя или полностью его заменить.
Причиной внезапной остановки мотора могут быть сбои в работе электросети или проблемы с пусковым механизмом.
О неисправности электродвигателя также свидетельствует его неспособность набрать полные обороты. Часто это происходит из-за проблем с подачей электричества или из-за поломки мотора. Если проблема с электрической сетью постоянно мешает работать – следует приобрести специальный стабилизатор. Если же неисправен сам двигатель, то, его придется заменить.

Без особой необходимости разбирать станок самостоятельно не рекомендуют. Но если обнаружилась поломка и вы уверены, что сможете ее починить, то перед разборкой станка его следует полностью отключить от электросети. После этого разбирайте проблемный узел и постарайтесь устранить поломку.

Помните, что намного легче предотвратить поломки, чем их устранять! Чтобы повысить сроки эксплуатации станка придерживайтесь следующих рекомендаций:

Соблюдайте все правила использования станка.
Регулярно и своевременно проводите очистку основных узлов агрегата.
Проверяйте состояние электросети и электрического оборудования станка.
Вовремя смазывайте все ходовые части устройства.

Republished by Blog Post Promoter

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Диаметр шпинделя — 12 мм.
Частота вращения шпинделя — 130-170 об./мин.
Расстояние между центрами — 350 мм.
Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

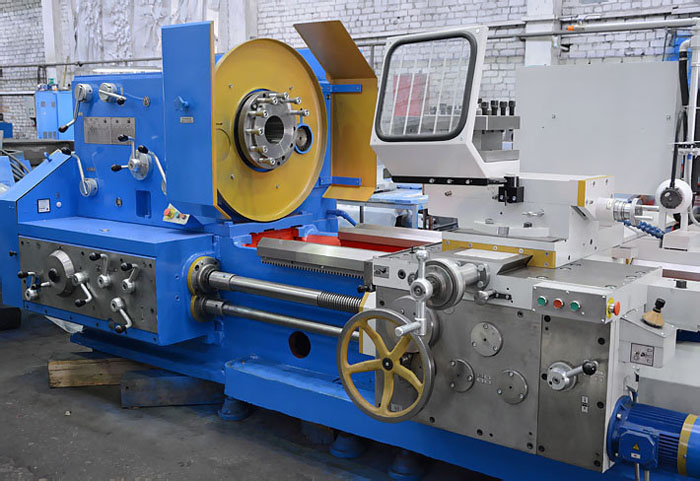

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

Обработка наружных и внутренних поверхностей.
Нарезка резьбы.
Сверловка, зенкование, развертывание.
Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Высота центра над станиной и суппортом — 500 и 325 мм.
Диаметр шпинделя — 128 мм.
Максимальный вес заготовки — 5 т.
Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

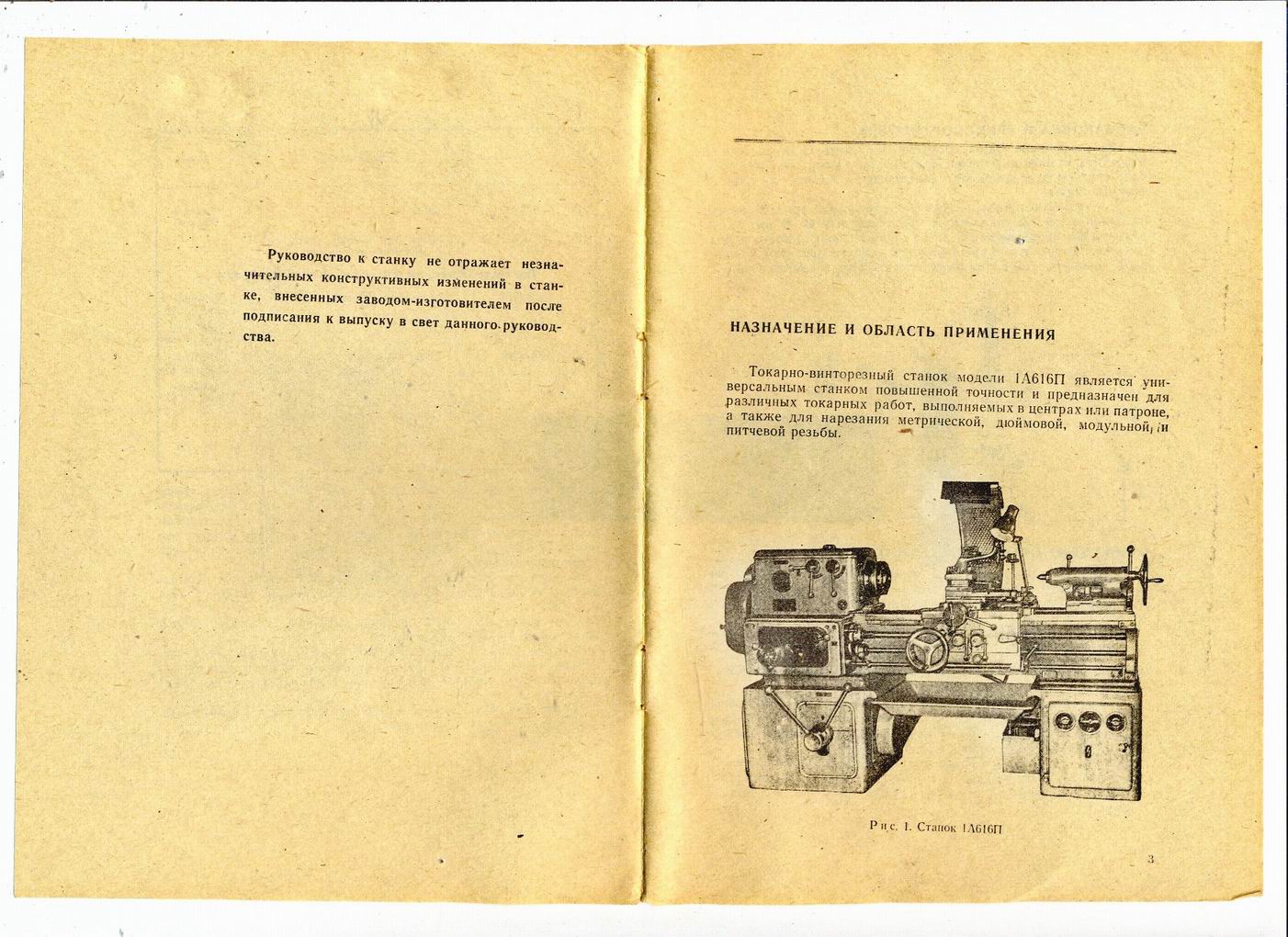

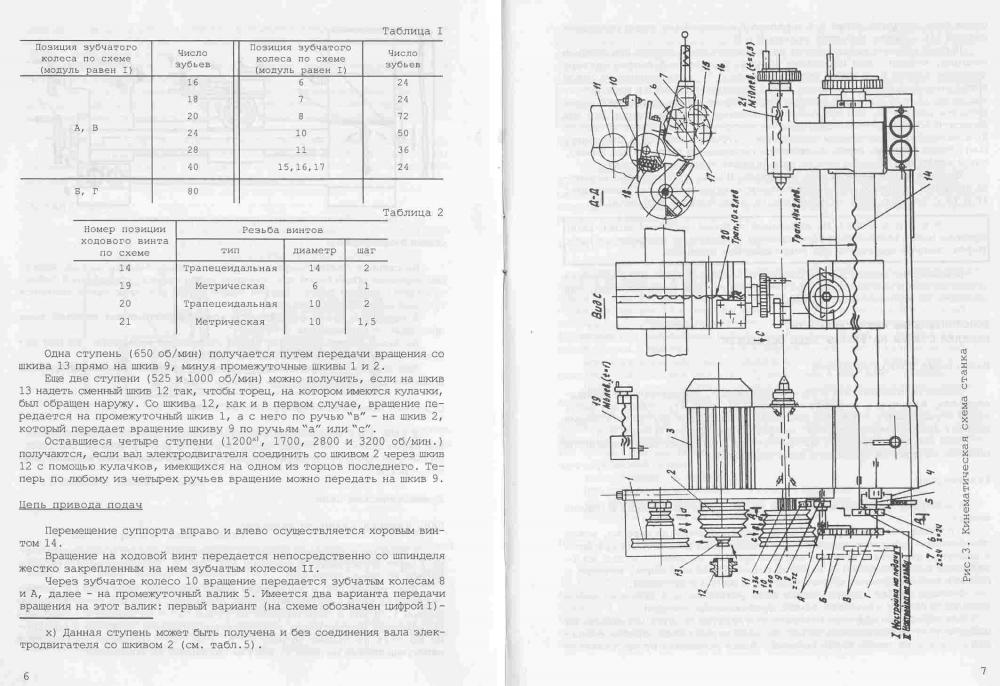

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Расстояние между центрами — 250 мм.
Максимальный диаметр заготовки над станиной — 160 мм.
Диаметр отверстия шпинделя — 18 мм.
Мощность — 0,4-0,5 кВт.

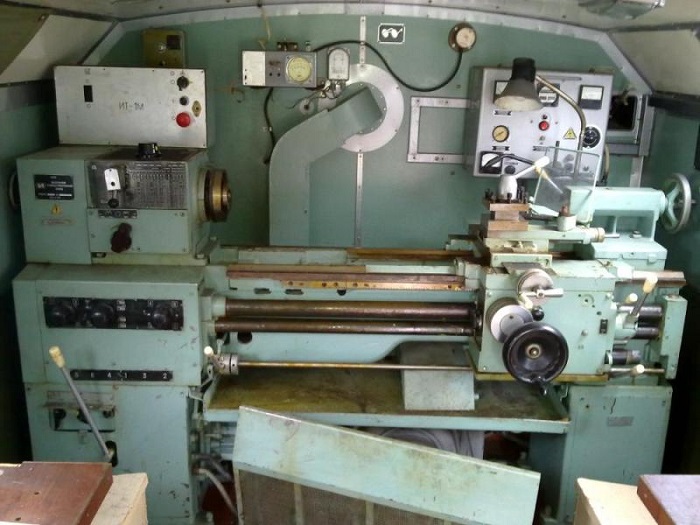

Назначение и область применения

Токарно-винторезный станок ИТ-1М применяется на небольших предприятиях, в домашних мастерских и цехах. При стандартной комплектации выполняет все классические токарные процессы, но может работать и с расширенным функционалом. Работа с изделием производится в патроне, в планшайбе, а также при закреплении на центрах.

Используется данный агрегат на малых производствах, но при этом соответствует все требованиям к профессиональному оборудованию. Станок надежен и требует минимальных затрат на обслуживание. В стандартной комплектации он выполняет следующие функции:

расточка отверстий;
сверление и обточка поверхностей;
нарезание резьбы;
обработка краев заготовки, в том числе точение торцов.

Если использовать на агрегате дополнительные инструменты или оборудование, то функционал значительно расширяется. Мастер может проводить фрезерные операции, шлифовку, расточку корпусных изделий ограниченных размеров.
