Сварочный карандаш Лебедева

В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

Общее описание карандаша

Сварной карандаш своего рода универсальное средство для многократного осуществления сварки. Внешне они напоминает трубку или штырь цилиндрической формы, плотно заполненный эзотермической смесью с примесью металлических оксидов.

Внутренняя масса при сгорании образует необходимое количество тепла, которое способно оплавить металлическую кайму ремонтируемой поверхности. На поверхности сварного шва остается слой шлака, защищающий место припоя от пагубного воздействия внешней среды.

Это крайне важно, так как сварка карандашом обычно применима к материалам, где степень качества шва и его надежность не должны пострадать

Сравнение основных характеристик сварочных карандашей разных производителей

Существуют абсолютно разные по характеристикам карандаши для сварки. Каждый отдельно взятый производитель привносит в продукт что-то особенное:

Оксал. Данные изделия могут похвастаться высоким коэффициентом полезного действия в условиях отсутствия каких-либо источников электричества. Для начала работы потребуется только зажигалка или любой другой открытый огонь. Ремонт по восстановлению работоспособности материалов можно производить, не смотря на температуру окружающей среды.

Нанопайк. Сварочный карандаш данного производства славится относительно невысокой стоимостью. Он подходит даже для ремонта термостойкого пластика и эмалированной посуды. Один стержень можно использовать много раз, так как расход материала весьма экономичен.

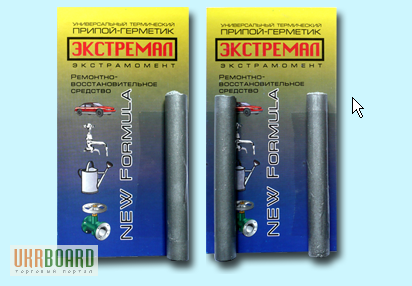

Сварочный карандаш Экстремал. Этот вариант карандаша тоже применяют для восстановления металлов и эмали. Сварка карандашом «Экстремал» по качеству дает больше половины прочности обычной контактной сварки.

Благодаря этому универсальному средству можно провести экстренный ремонт даже тогда, когда под рукой не имеется самых необходимых материалов. При его помощи можно не только спаять образовавшуюся трещину, но и осуществить резку материала. Нужно лишь подобрать необходимую марку средства с требующимися свойствами.Термический карандаш способен провести ремонт следующих поверхностей:

сталь;
чугун;
железо;
латунь;
медь;
керамика;
шифер;
термостойкая пластмасса;
бронза;
нержавеющая сталь и другие подобные материалы.

Порядок использования изделия

Индивидуальной особенностью использования данного сварочного материала является возможность его использования в сварке даже на неподготовленной поверхности. В состав карандаша включаются специальные окисляющие флюсы. которые способны к самозачищению поверхности. Все же стоит отметить, что зачищенные и подготовленные детали, поддаются сварке лучше и имеют более надежное соединение.

Инструкция по использованию довольно проста и состоит из следующих шагов:
Подожгите карандаш, яркого пламени вы не увидите, он будет медленного плавиться;
Размягченный конец аккуратно “размажьте” по свариваемой поверхности;
Начинается процесс термитной сварки, смесь будет периодически раздаваться искрами, наблюдается активное взаимодействие флюсов с металлом;
Сварка закончена, отвердевшее и остывшее соединение можно зачистить металлической щеткой или наждачной бумагой.

Внимание! В качестве техники безопасности следует пользоваться плоскогубцами или другими зажимами. Не лишним будет использование защитных очков и перчаток во избежание ожогов глаз или кожи

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
Использовать для подкладок под шов и сварочных полок только негорючие материалы.
Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

Электроды для ручной сварки

Состав для собственного покрытия содержит:

одну часть опилок алюминия;
три части железной окалины;
Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

1 часть бертолетовой соли;
2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Сварочный карандаш: характеристики и применение универсального средства — Сварка

Описание сварочного карандаша, его принцип работы, достоинства и недостатки

У каждого человека в жизни может возникнуть ситуация, когда срочно необходимо запаять радиатор, цинковое ведро, эмалированный таз или другое изделие.

Но не у всех дома, в гараже есть сварочный аппарат или паяльник, для работы с которыми нужно иметь определённые навыки. Поэтому альтернативой для домашних умельцев может стать простой для применения сварочный карандаш.

Он используется при термической сварке, наплавке и резке сплавов и металлов как в бытовых условиях, так и при проведении аварийно-спасательных работ.

Сварочный карандаш, или термический припой, представляет собой тонкостенную трубку или стержень из горючего материала. С одной стороны трубка заполнена сухим горючим веществом, а с другой — закрыта заглушкой. Вещество представляет собой экзотермическую смесь, которая состоит из флюса и припоя.

Диаметр изделия может быть от 4 до 16 мм, а длина трубки — от 7 до 20 мм. Устройство карандаша:

зажигательная смесь;
экзотермическая технологическая смесь;
картонная гильза;
отверстие для ручки-держателя;
оболочка из этикетки-инструкции;
внешняя защитная водонепроницаемая оболочка.

Среднее время горения стержня — не менее 30 секунд, максимальная температура сгорания — от 2200 до 2900 градусов по Цельсию, вес — не более 80 г. От толщины и типа материала длина шва может быть от 8 до 15 см.

Принцип работы

Термический припой удобен в применении и не требует особых навыков. Для работы достаточно изучить инструкцию производителя и строго следовать технологии, изложенной в ней. Чтобы произвести сварку, необходимо:

Очистить заготовку от грязи, ржавчины и зафиксировать в нужном положении.
Достать термический припой из упаковки.
Снять металлическую крышку и закрепить её со стороны заглушки. Она будет выполнять роль держателя.
Для защиты от ожога рук надеть перчатки из плотной ткани, а для защиты глаз — тёмные очки или сварочный щит.
Произвести спичками или зажигалкой розжиг оголённого конца.
Сварочный карандаш, который горит по принципу бенгальского огня, поднести к месту сварки и плотно удерживать в течение трёх секунд под углом 45−60º. За этот период свариваемая поверхность хорошо прогревается.
Шов нужно вести уверенно, справа налево. Сцепка металлов не осуществится, если вести быстро, шов просто зальётся шлаком. А если вести слишком медленно, то можно прожечь поверхность.
После того как шов проложен, горящий огарок выбросить на любую поверхность из негорючих материалов, чтобы он затух.
Остывший шов очистить от окалин.

Работая с приспособлением, следует помнить, что в сварке швы обрабатываются разными методами. Существуют следующие виды швов:

Горизонтальный. Этим способом материал соединяется чаще всего внахлёст. Заготовка укладывается на поверхность из негорючих материалов.
Вертикальный. Для этого метода используют специальную полочку, которая размещается под местом пайки, чтобы расплавленный металл не растекался.
Разрез металла. При этом методе шов нужно вести медленно, чтобы прожечь металл.

Достоинства и недостатки термического припоя

Опираясь на мнения пользователей сварочного карандаша, можно систематизировать его достоинства и недостатки, выявленные в процессе работы.

Достоинства термического припоя:

бюджетная стоимость;
небольшие габариты, что позволяет без проблем перемещать приспособление;
розжиг от зажигалки, спичек;
качественная герметизация;
устойчивость к температурам;
быстрый ремонт повреждённых изделий;
нет необходимости в специально оборудованном для таких работ месте;
нет необходимости в электрическом питании;
высокая производительность и коэффициент полезного действия;
нет необходимости в специальных навыках;
универсальность в работе с различным материалом.

Недостатки приспособления:

излучение достаточно сильного огня;
после использования неприятный запах;
неприемлем для большого объёма сварочных работ.

Правила безопасного пользования

Сварочные карандаши удобны в работе, не требуют особых навыков. Главное условие безопасного, результативного использования – внимательное прочтение указаний и неукоснительное их соблюдение:

перед сваркой поверхность очистите от мусора и выставьте в удобное положение;
наденьте на руки защитные перчатки, на глаза – очки. Многие умельцы работают без них, но лучше перестраховаться и защитить себя от разлетающихся по сторонам искр;
распечатайте упаковку, возьмите в руки карандаш;
на рабочем конце надет металлический колпачок, снимете его и наденьте на заднюю торцевую часть;
оголенный рабочий конец подожгите зажигалкой или спичками;
поднесите горящий конец карандаша к завариваемому месту, прижмите и подержите несколько секунд. После чего спокойно, не торопясь проводите по отверстию в детали, нанося расплавленную пасту.

После нанесения паста может заискрить, а горение карандаша прекратится. Это нормально. Равномерно распределив расплав по всей проблемной зоне, надо дождаться результата

. После остывания массы ее можно зачистить наждачной бумагой.

Карандаш незаменим при возникновении непредвиденных ситуаций, удобен для использования на даче, в поездке, на рыбалке, в гараже и дома. Цена изделия доступна каждому. Хранить его нужно в сухом месте.

У каждого человека в жизни может возникнуть ситуация, когда срочно необходимо запаять радиатор, цинковое ведро, эмалированный таз или другое изделие. Но не у всех дома, в гараже есть сварочный аппарат или паяльник, для работы с которыми нужно иметь определённые навыки. Поэтому альтернативой для домашних умельцев может стать простой для применения сварочный карандаш. Он используется при термической сварке, наплавке и резке сплавов и металлов как в бытовых условиях, так и при проведении аварийно-спасательных работ.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
Ремонт рельсового пути, стрелок и переходов.
Пайка медных проводов и других электрокомпонентов.
Ремонт трещин в компонентах отопительных систем.
Ликвидация утечек в магистральных и распределительных трубопроводах.
Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки

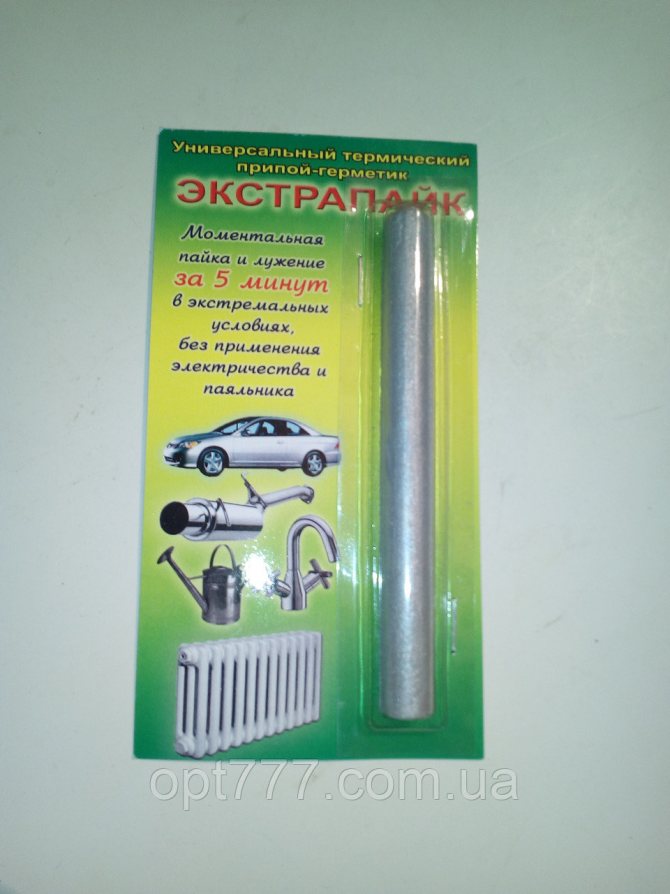

Из чего состоит экстрапайк и как с ним работать

Сам карандаш состоит из спрессованной смеси алюминия и оксида железа, иначе такое вещество называют окалиной. При поджигании этого месива начинается активная экзотермическая реакция, то есть выделяется большое количество тепла. В процессе этой реакции образуется железо, а под воздействием высоких температур только что появившееся железо начинает плавиться. Этим расплавом совершается сварка металлов. Параллельно с железом образуется оксид алюминия. Он исполняет роль сварочного шлака. Иначе говоря, он создает перегородку, чтобы реакция горения не пошла дальше по карандашу. Вместо алюминия могут быть разные металлы, например, магний, эффект будет идентичный. В зависимости от того, какой металл вы хотите паять, будет меняться состав экстрапайка. Об этом вы можете прочитать чуть ниже, в разделе “Где и с какими металлами применяется экстрапайк”

Мы разобрались, как устроен экстрапайк. Теперь поговорим о том, как работать с таким термитным карандашом.

Инструкция по эксплуатации:

Для начала подготовьте поверхность, которую нужно запаять. Достаточным будет убрать весь большой мусор, такой как, хлопья ржавчины, куски грязи и жирный налет. Также уберите все легковоспламеняющиеся предметы, это грозит вашей же безопасности.
Для работы непосредственно с экстрапайком, вам понадобиться лишь сам сварочный карандаш и источник огня, спички или зажигалка. Далее, подожгите карандаш, заранее освобожденный от упаковки. Производители советуют работать со специальным держателем, но вы сами убедитесь, что держатель необязателен. Долго поджигать не стоит, ему достаточно небольшого огня для начала реакции, описанной выше.

На конце карандаш начинает плавиться. Это тот самый расплав, которым мы будем паять.

На фото видно, как на конце стержня образовался расплав.

После того как появиться достаточное количество расплавленной субстанции, наносим ее на реставрируемую поверхность. Наносим круговыми движениями, смазывая весь расплав на поверхность.

Оставьте смесь на металле и не трогайте ее секунд 10-15, пока она не завершит экзотермическую реакцию. Если говорить понятнее, расплав будет немного искрить, уже лежа на поверхности, как показано на изображении ниже.

Когда расплав перестанет выделять огонь, можно приступать к работе. Карандашом размажьте эту субстанцию до нужных пределов.

Затем оставьте все это дело остынуть. После остывания, место спайки можно отшкурить, так шов будет смотреться приятнее.

Вот и все! Это все, что нужно знать, чтобы работать с экстрапайком! Простота в эксплуатации это его огромный плюс. К тому же им можно варить предметы в любом положении и множество разных металлов, но об этом вы узнаете в следующем разделе.

Технология

В качестве расходного материала при соединении деталей выступает специальная порошковая смесь, куда входят такие элементы, как алюминий, магний и окислы железа. Эти порошки называются термитами. При их сгорании выделяется энергия. Этой энергии достаточно, чтобы перевести кромки соединяемых деталей в полужидкое состояние. Происходит смешивание металла с материалом смеси и последующая кристаллизация.

Для осуществления процесса сварки на первоначальном этапе необходимо поджечь смесь. Температура ее возгорания достигает 1350°C градусов. Разработано несколько эффективных способов поджога. Указанной температуры можно достичь получением электрического разряда, взрывом пиропатрона или горением специального шнура.

При горении термита температура внутри смеси повышается до 2400-2700°C градусов. Большинство металлов имеют температуру плавления, ниже этого значения.

Базовые принципы

Аппарат похож на карандаш и цилиндр одновременно. В него включены изотермические соединения и оболочка, которая сгорает. Конструкция также включает флюс для сварки и припой.

Для налаживания работы стержня, элементы нужно зажечь при помощи обычных спичек. Оболочка сгорит и произойдёт выделение флюса и припоя. Поэтому сварочный карандаш имеет второе название — термическая конструкция.

При работе с таким элементом вам удастся не только заниматься сваркой, также и поделить металл на разные части. Характеристики устройства отличаются у производителей. Об этом и другом поговорим в нашей статье.

Сварочный карандаш: особенности и применение

Со временем любой, даже самый прочный сварной шов может разрушиться, при этом изделие потеряет не только эстетическую привлекательность, но и практические свойства. Не всегда есть возможность выполнить ремонт с использованием полного комплекта сварочного оборудования, и в таких ситуациях выручает сварочный карандаш, так же называемый паяльно-сварочным стержнем. С его помощью можно выполнить быстрый и относительно долговечный ремонт даже в экстремальных условиях.

В этой статье мы подробно расскажем, что из себя представляет карандаш для сварки металла, как использовать его в своей работе и какие нюансы следует учесть.

Общее описание сварочного карандаша

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Как использовать сварочный карандаш

Применение термического карандаша требует предварительной подготовки. Очистите место будущей пайки или резки от ржавчины, грязи, краски и пятен. Затем нужно поджечь карандаш с помощью спичек или зажигалки. Держите карандаш над пламенем до тех пор, пока из него не начнет выделяться припой и флюс, их нужно нанести на поврежденные участки детали.

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду

Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги.

Затем подождите 15-20 секунд и прижмите карандаш к месту, куда вы предварительно нанесли припой и флюс. Это необходимо для окончательного сваривания детали. Готово! Для лучшего результата можно использовать струбцину, плотно зафиксировав свариваемые детали, если это необходимо.

Преимущества работы со сварочным карандашом

Сварочные стержни обладают следующими достоинствами:

Для проведения сварочных работ нужен лишь открытый огонь, в отличие от сварочного аппарата, которому необходимо электричество.
Он не занимает много места и устойчив к перепадам температур, поэтому является частым компаньоном в походах.
Можно осуществить ремонт в любом месте: от собственной квартиры до совсем полевых условий.
Ремонт не занимает много времени и спустя пару минут изделием уже можно пользоваться снова, к тому же соединение получается герметичным и относительно долговечным.
Доступная цена (в среднем от 50 до 200 рублей за упаковку).

Вместо заключения

Сварочные карандаши позволяют быстро выполнить мелкий ремонт, для этого не нужны специальные навыки или высокая квалификация. Они могут быть вполне эффективны при ремонте мелких изделий, но мы рекомендуем использовать сварку карандашами лишь в особых случаях, когда нет возможности воспользоваться сварочным аппаратом. Впоследствии деталь лучше отремонтировать «капитально», особенно это касается автомобильного ремонта. Не воспринимайте термические карандаши как полноценную замену сварочному оборудованию.

[Всего : 0 Средний: 0/5]

Как пользоваться сварочным карандашом

Сварочный карандаш – средство для быстрого соединения металлических конструкций. Для его применения не требуется вспомогательное оборудование. Пользоваться им сможет любой человек, однако нужно помнить, что термитный карандаш подходит только для устранения мелких дефектов. Для капитального ремонта его применять нельзя.

Описание устройства и сфера применения

Термокарандаш для сварки содержит следующие компоненты:

Металл, формирующий шовный материал. При горении оксида железа выделяется большое количество тепла. Температура увеличивается до плавления восстанавливаемого металла. Жидкий расплав закрывает трещины и щели в ремонтируемом изделии.
Флюс, препятствующий проникновению воздуха в сварочную ванну. При горении от молекул оксида железа отделяются атомы кислорода. Вступая в реакцию с алюминием они образуют окисел, играющий роль флюса, не дающего расплаву изменять физические свойства.
Источник тепла для плавления металла.

Химический состав бывает разным. Иногда роль восстановителя играет магний. Основа подбирается в зависимости от типа свариваемого сплава. Карандаши, предназначенные для ремонта толстых деталей, снабжены металлической сердцевиной, формирующей шовный материал.

Устройства подобного вида используются в походных условиях: для ремонта железных лодок, запаивания кузова автомобиля, установки навеса или треноги. В бытовых условиях термокарандаш применяют при сваривании частей забора, труб или радиаторов отопления.

Средство используют и в следующих случаях:

монтажные и ремонтные работы в сложных условиях;
срочный ремонт автотранспорта на месте поломки;
сварка рельсов, переходов, стрелок;
пайка электрических проводов;
устранение течи в магистральных трубопроводах;
ремонт литых деталей декоративного типа;
устранение неисправностей специальной техники.

Разновидности сварочных карандашей

В продажу поступают следующие средства:

Карандаш для сварки металлов «Экстрапайк». Разновидность используется для устранения пробоин, трещин или щелей в алюминиевых, стальных и эмалированных конструкциях. Средство лудит поверхности, восстанавливает эмалевое покрытие. Срок годности неограничен, единственным недостатком является большой расход.
Универсальное сварочное средство «Нанопайк». Восстановителем здесь является магний. Карандаш используют для пайки любых металлов или сплавов. Недостаток – высокая стоимость.
«Экстремал». С помощью этого средства ремонтируют эмалированные и не обработанные металлические изделия. Оно отличается доступной стоимостью, универсальностью. Прочность шовного материала достигает 70% от показателя надежности электросварного соединения.

Использование в быту

Для такого использования применяют карандаш, с температурой горения не ниже 1300 0C, при соблюдении технологических нюансов получается довольно прочное соединение крупногабаритных деталей. Разнообразие термических смесей позволит домашнему мастеру добиться высокого качества и прочности во время ремонта.

При выполнении работ надо строго соблюдать меры безопасности:

обязательна защита лица и рук;
при горении термита высвобождается большая тепловая энергия и яркий свет, поэтому нужны затемненные очки.

К. И. Мамонов, образование: ПТУ, специальность: сварщик 6-го разряда, опыт работы с 1999 года: «Не стоит рисковать своим здоровьем и самостоятельно приготовить термитную смесь в гараже или дома — последствия могут быть довольно плачевные».

Применение

Если в качестве термита используется алюминиевая пудра, то процедура сварки представляет собой наплавление на торцы деталей. Она подходит для соединения заготовок из чугуна и прочих хрупких сплавов. В отрасли железнодорожного транспорта термитная сварка востребована при ремонте или соединении рельсов. В ГОСТ Р 57181-2016 прописаны все требования к сварочному процессу. Термитная сварка применяется в машиностроении, она незаменима при производстве гребных винтов для морского транспорта или коленчатых валов автомобилей.

Применение данный вид сварки нашел и на металлообрабатывающих предприятиях. Часто приходится ремонтировать прокатные станы, роторные валы, различные прессы или ковши. Все перечисленное считается крупногабаритным оборудованием, поэтому возможен только один тип сварки. Необходимо подчеркнуть, что именно благодаря сгоранию термита возможно качественное соединение проводов на линиях электропередачи и связи. В данном случае применяются составы, содержащие магний.

Правила безопасного пользования

Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
Использовать для подкладок под шов и сварочных полок только негорючие материалы.
Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сделать своими руками

Конечно, карандаш для сварки металла можно купить, стоят они не очень дорого. Но можно изготовить его и самостоятельно. Для этого нужно найти всего лишь подходящую основу – проволоку из углеродистой стали.

В этом деле может подойти и стержень сварочного электрода с диаметром 3 – 5 мм. Только сначала это стержень нужно тщательно очистить от обмазки – легонько постучать молотком вдоль всей длины электрода. Затем проволоку или электродный стержень следует разрезать на куски длиной по 150 мм.

Металлическую проволоку следует покрыть особым слоем. В его состав входят алюминиевые опилки и железные окалины, которые тщательно перемешаны с клеем типа «Момент». Все это лучше в глиняной или стеклянной посуде.

Проволоку окунуть в клеевой раствор и вращаем, чтобы обмазка намоталась на стержень. Слой покрытия должен быть толщиной примерно 5 – 7 мм с каждой стороны. Один конец нужно оставить без слоя, чтобы он выполнял роль ручки.

Противоположный конец будет работать для поджига, для которого нужно приготовить специальную затравку. Эта затравка состоит из алюминиевых опилок и бертолетовой соли с соотношением долей 1 к 2, перемешанных с тем же клеем.

Гремучая смесь скатывается в аккуратные шарики, которые затем прикрепляются к концу карандаша. Затем все должно хорошо высохнуть.

Сварочные карандаши имеют, конечно, и недостатки. Их немного, но они довольно серьезные:

очень короткое время, чтобы провести шов – всего 30 секунд;
возможность работать только с тонкими металлами, не превышающими в толщине 4 мм;
в итоге низкая рентабельность и довольно высокая стоимость работ.

Где применяется сварочный карандаш

Карандаш для пайки или сварки успешно используется в различных полевых условиях. Например, в походе и на рыбалке нужно быстро соорудить простой навес, треногу для костра, или устранить течь в железной лодке. Если во время поездки на автомобиле оторвалось крепление глушителя или бампера, то тоже можно использовать карандаши для сварки.

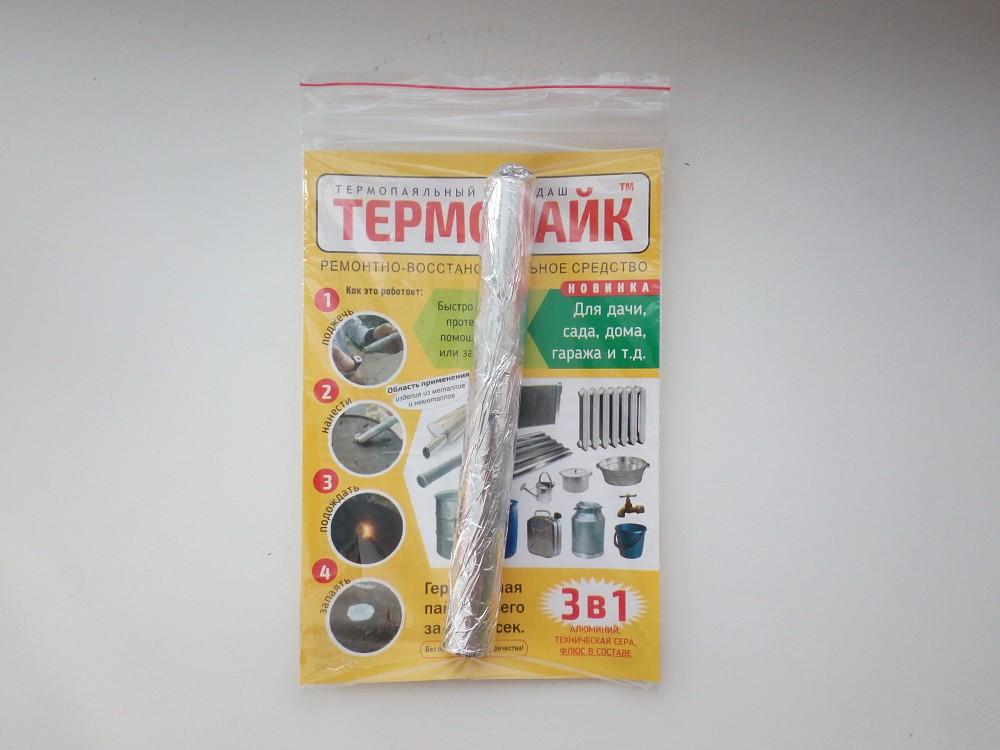

Незаменимо это средство и на даче. С его помощью можно поправить забор, отремонтировать оторванный навес на калитке, заварить щель в металлической двери. Удобно им ремонтировать батареи, когда они потекли посреди отопительного сезона. Если протек бидон для молока, то существуют универсальные карандаши, пригодные и для пайки алюминия. Они работают по такому же принципу, только им не нужно вести шов, а лишь точечно подавать припой в нужное место. Алюминиевый состав продолжает гореть на самом изделии, позволяя глубже вплавиться в основной металл.

Не пропустите: Сварка ПНД труб своими руками разными методами

Соединение по горизонтальному шву

При сваривании деталей по такой технологии под шов подкладывают пластину из огнеупорного материала — кирпича, бетона, толстого металла.

Использование деревянных или пластиковых подложек запрещено. Восстановительная реакция сопровождается повышением температуры до 2800 °С.

После установки свариваемых деталей выполняют следующие действия:

Отгибают край упаковки карандаша для термосварки. Нижнюю часть закрепляют держателем.
Разжигают термитную смесь, которая должна стать рыхлой. Конец стержня устанавливают на соединение, круговыми движениями наносят расплавленную массу.
Через 3-4 секунды выравнивают шов, придавая ему нужную форму.
Остатки средства помещают в холодную воду или снег. Они догорят до места установки держателя.

Вертикальные поверхности

Для сварки в таких условиях требуется дополнительное оборудование, в противном случае расплав будет стекать. Полку фиксируют магнитами или заклепками, располагая параллельно линии шва или на несколько миллиметров ниже.

Резка металлов

Термокарандаш используют не только для соединения, но и для резки металлических листов и прутков. Стержень ведут по линии с меньшей, чем при сварке, скоростью. Подложку не ставят, расплав не должен оставаться в разрезе.
