Жало для паяльника своими руками из нержавейки и латуни

Электроизолирующая часть

Чтобы нихромовая нить и другие контакты не замыкались, нам нужно подготовить специальную изолирующую смесь. Для этого нам понадобится тальк и силикатный клей. Добавляйте тальк в силикатный клей и постепенно перемешивайте, нам нужно добиться консистенции жидкой сметаны.

1 этап создания

На металлическую основу паяльника необходимо надеть трубку из меди. Поверх трубки наносится слой в 1 миллиметр изолирующей смеси. Теперь нужно плотно намотать 30 см нихромовой нити 0.2 мм. Оставшиеся концы выведите в стороны для подключения питания в дальнейшем.

2 этап создания

Теперь нанесите слой изолирующей массы поверх созданной обмотки их нихромовой нити. Возьмите рукоятку из дерева и просверлите отверстие, оно должно быть больше диаметром чем наш нагревательный элемент.

Ремонт швейных машин своими руками: правила эксплуатации швейной машинки. Неполадки в работе швейных машин и пошаговая инструкция как их устранить самостоятельно
Швейная машинка своими руками: примитивные модели и советы как построить машинку (100 фото и видео)
Дробилка для зерна своими руками: виды, принцип работы и советы как и из чего сделать эффективную дробилку (85 фото)

Затем смажьте отверстие клеем с тальком и вставьте нагревательную часть. После этого паяльник отправляется на просушку в теплое место на 12 часов.

Осталось установить 2 батарейку на корпус и подсоединить все наши части. Первым делом установите батарейки и соедините проводку от батареек с выключателем.

Такой паяльник может проработать на одних батарейках часа 2, а это довольно хороший результат. Этот паяльник довольно простой и при необходимости можно осуществить самостоятельный ремонт паяльника, а это большой плюс. Мы думаем, что статья была интересной для вас, желаем вам успехов в сборке!

Толщина наконечника

Этот параметр является определяющим в тех случаях, когда электрический паяльник используется для работы с массивными изделиями (с отдачей в зону пайки больших количеств тепловой энергии).

В противоположность этому паяльники с тонким жалом и различной формой наконечника, как правило, используются при работе с мелкими электронными деталями и тонкими проводниками. Они также востребованы при изготовлении ювелирных украшений, предполагающем филигранные методы обработки изделий.

Этот параметр универсален и может относиться как к жалам паяльника из любого материала. При этом его влияние на показатели теплопроводности для указанных вариантов исполнения различно.

В тех случаях, когда требуется значительное увеличение тепловой отдачи – предпочтение обычно отдаётся жалам из чистой меди.

Как правильно выставить температуру паяльника

Для того, чтобы правильно выставить температуру паяльника, берем припой и касаемся им жалом паяльника. Повышаем температуру на паяльной станции и смотрим, когда припой начнет плавиться и будет держаться на кончике паяльника. Ловим этот момент и прекращаем повышение температуры паяльной станции.

Не путайте плавление припоя с его размягчением. Когда припой становится как каша, это значит, что температура паяльника еще маловата. Надо еще чуток добавить. На разных паяльных станция индикация температуры разная. Я, например, выставляю на своей станции температуру порядка 360-370 градусов. Некоторые электронщики выставляют температуру 330-340, а кто-то даже 300. Это говорит о том, что датчик температуры паяльника у каждой паяльной станции разный. Больше всего врут по температуре китайские дешевые паяльные станции, типа Lukey. Но, немного отходя от темы, скажу что эти паяльные станции очень хорошо себя зарекомендовали, особенно Lukey 702.

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины

Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет. Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием

Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
Степень устойчивости используемого наконечника к окислению.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

Температура нагрева деталей должна быть на 40-80°С больше температуры плавления припоя (указана на упаковке).
Температура наконечника паяльника должна быть на 20-40°С выше температуры нагрева деталей.

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке. Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

атмосферные инжекционные;
эжекционные;
с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

Выбор жала

Паяльник ЭПСН

Основными критериями, которые учитываются при ответе на вопрос, какое жало лучше для определенного паяльника, являются его предназначение, наличие необгорающего покрытия, материал основы.

Предназначение

Учитывая данный критерий, наконечники для паяльного оборудования выбирают следующим образом:

Для бытовых разовых операций производимых обычными сетевыми паяльниками выбирают простые медные жала без защитного необгорающего слоя;
Для начинающего радиолюбителя, использующего, как правило, паяльник с керамическим нагревателем, наиболее удобными и доступными будут медные модели с необгорающим покрытием;
Для занимающихся профессиональным ремонтом бытового оборудования мастеров подходят наиболее надежные и долговечные составные модели.

Использование для разовых работ дорогих наконечников является нецелесообразным, главное – невыгодным.

Наличие необгорающего покрытия

Несмотря на наличие на рынке большого количества моделей наконечников без данного защитного слоя, предпочтение все же советуют отдавать жалам, имеющим данное покрытие – они более удобны, не требуют очистки от залуживания перед началом паечных работ, имеют большое разнообразие форм рабочей части.

Материал основы

Среди большого многообразия материалов основы наиболее надежным, обладающим высокой теплопроводностью, долговечностью является медь. Жала на основе керамики при одинаковом времени нагрева с медными аналогами обладают одним существенным недостатком – хрупкостью.

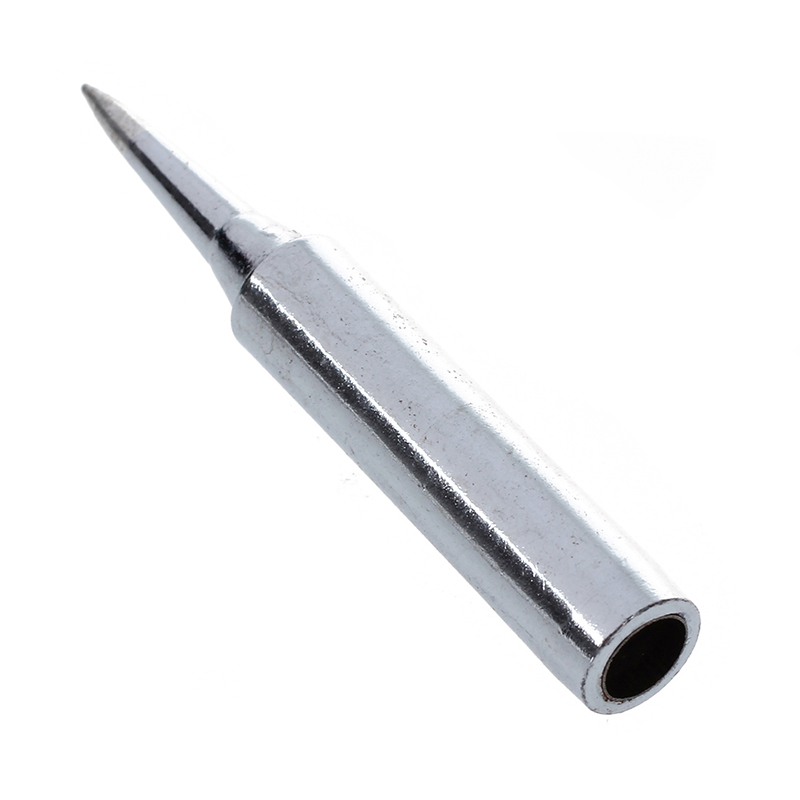

Жала серии 900М — Т

Модели серии 900М-Т

Среди данной серии наконечников для паяльного оборудования наиболее популярны следующие модели:

900М-Т-К – самый распространенный и «ходовой наконечник в виде небольшой лопатки. Применяют такое жало для большинства паечных работ;
900М-Т-3С и Т-4С – модели, имеющие рабочую часть в виде усеченного цилиндра. Используются для лужения токопроводящих дорожек печатных плат, небольших медных площадок.
900М-Т-1,6/2,4/3.2 D – модели с лопаткообразной рабочей частью. Используются они для пайки мелких микросхем, диодов и т.д.
900М-Т-IS – модель, имеющая тонкий и загнутый кончик. Применяют при работе с миниатюрными радиодеталями, пайке в труднодоступных местах печатных плат.

Несмотря на то, что большинство моделей данной серии является копиями японских наконечников , они обладают достаточно высоким качеством, долговечностью. Единственным недостатком таких жал является их меньшая, по сравнению с фирменными моделями, теплоотдача.

Очиститель для наконечников

Для удаления припоя, остающегося на жале в конце паечных работ, применяют такое простое приспособление, как очиститель наконечников. Самый простой из очистителей представляет собой клубок из латунной или стальной стружки, при касании которого наконечником с него снимаются излишки припоя и нагара.

Температурный стабилизатор

Для того чтобы в процессе пайки температура кончика жала была оптимальной, в паяльных станциях и современных паяльниках применяют температурные стабилизаторы.

В состав наиболее распространенного встроенного термостабилизатора простого паяльника входят следующие компоненты:

Датчик, встроенный в жало и подающий сигналы на управляющую плату о температуре его нагрева;
Аналоговый или цифровой регулятор, установленный в ручке паяльника, при помощи которого фиксируется значение температуры, до которой необходимо, чтобы разогрелся наконечник.

Если один из данных компонентов выйдет из строя, жало будет или не нагреваться, или перегреваться. В обоих случаях качественной пайки не получится – паяльник или не сможет расплавить припой, или перегреет и испортит чувствительную к высоким температурам радиодеталь.

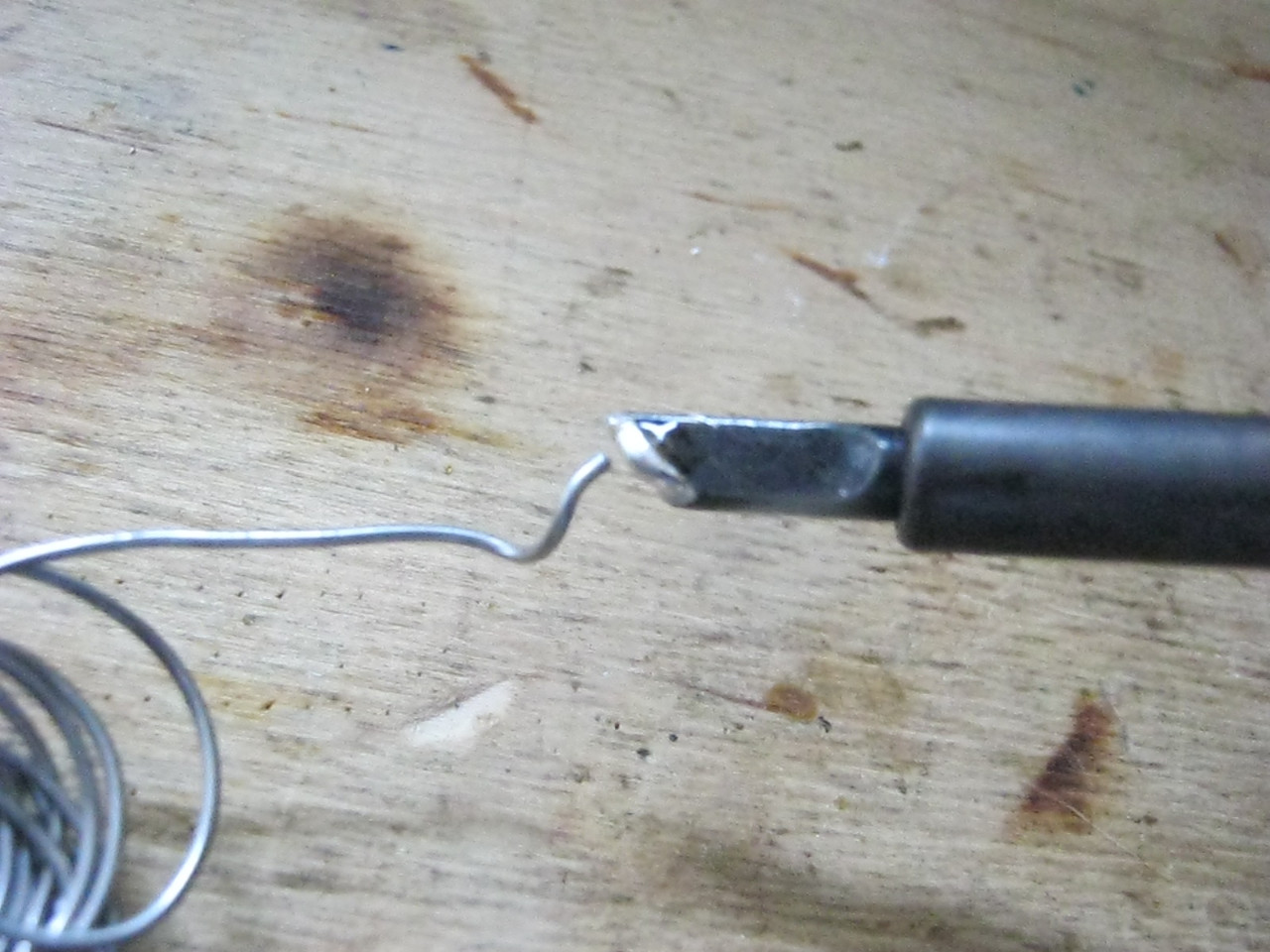

Как залудить жало паяльника деревянным бруском?

Если на поверхности есть значительный слой окисла, а механически абразивами или напильниками ее снимать нельзя, хорошо помогает при лужении брусок или дощечка хвойного дерева.

Брус расположить так, чтобы волокна древесины были сориентированы перпендикулярно движению при натирании.
Включается питание, на дощечку выкладываются маленькие кусочки канифоли и ПОС.
Нагревшийся стержень ставится в кусок канифоли, которая образует расплавившуюся лужицу.
Наконечник накрывает олово. После расплавления начинается движение наконечника поперек волокон, не покидая пределов канифоли.

Слой окисла растворяется горячей канифолью, сплав втирается в поверхность.

Шаг 1: Инструменты, материалы, техника безопасности

Перевёл alexlevchenko для mozgochiny.ru

Всем привет. На просторах интернета полным полно различных статей, видео уроков о том, как сделать своими руками сменные жала для паяльника. Но подвох в том, что все они рассчитаны на паяльники, где нагревательный элемент окружает жало, вместо того, чтобы располагаться внутри его.

Конечно же, в интернете можно было заказать оригинальные жала Hakko, но они слишком дорогие для меня (их стоимость чуть ли не приравнивается к стоимости самой паяльной станции). Что же касается жал YaXun, их также можно приобрести в инете, цены довольно демократичные, но я решил, что хочу сохранить свои деньги для чего-то другого (например, приобрести дополнительный инструмент)…

Эта статья рассчитана на людей, что используют паяльные станции в работе и/или для хобби и не хотят покупать новые жала из-за:

экономии денег;
желания сделать что-либо своими руками и использовать готовое изделие в дальнейшей работе.

Почему бы и нет, если мы могём)

В дополнение хочу сказать следующее, что изготовленные жала полностью совместимы с оригинальной паяльной станцией Hakko.

Постарался написать техпроцесс, как можно более проще. Чтобы каждый мог повторить уведенное, даже без использования электроинструмента.

Основные инструменты:

Набор для нарезки резьбы (плашки и метчики);
Грубый и мелкий напильники. Специально для тех, кто не собирается (не имеет возможности) использовать электроинструмент для заточки заготовок. Напильник может быть не совсем новым, медь мягкий металл, поэтому даже старый «лысеющий» инструмент отлично справится с этой задачей;
Точилка для ножей небольшого диаметра, для стачивания внутренних изъянов медной трубки;
Настольные тиски или зажимные клещи;
Небольшой молоток.
Двое плоскогубцев. Можно обойтись и одними, применив инженерный склад ума и заменив вторые плоскогубцы настольными тисками (зажимными клещами);
Паяльник (с удаленным родным жалом);
Линейка;
Деревянная киянка;
Ножовка по металлу. Полотно должно быть новым;
Несколько старых отверток или шабер. Будем использовать их для очищения медной трубки. Поэтому лучше не брать любимые отвертки (применение будет жёстким);
Средства индивидуальной защиты (пара хороших рабочих перчаток и защитные очки).

Материалы:

Кусок медной трубки диаметром 8 мм (5/16 дюйма).
Кусок одножильного медного провода диаметром около 4 мм (можно использовать латунный стержень того же диаметра).

Техника безопасности:

При работе с металлом и электроинструментом важно соблюдать 3 золотых правила:

защищайте глаза;
защищайте руки;
работайте на свободной, устойчивой поверхности, а не на коленке, как некоторые привыкли делать (это я о себе).

Думаю не нужно напоминать о том, что следует держать руки по дальше от лица во время работы. Не забывайте мыть руки каждый раз после того, как прекращаете работу.

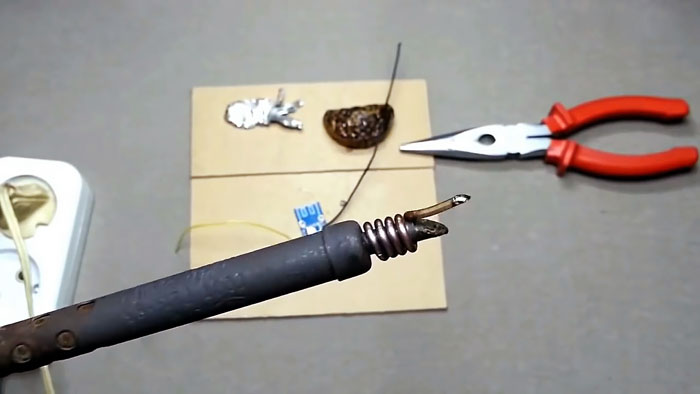

Как сделать тонкое жало у паяльника для пайки мелких деталей (SMD компонентов) самому.

Тема: самодельное тонкое жало у паяльника с толстым жалом, как сделать.

Современная техника в своих схемах имеет достаточно маленькие элементы, называемые SMD. Они хороши тем, что занимаю минимум места на плате. С другой стороны возникают некоторые трудности в пайке таких маленьких деталюшек. Обычным 40 ваттным паяльником с толстым жалом уже не выпаять подобные элементы. При попытке же это сделать скорей всего будут повреждены электронные детали по причине чрезмерного перегрева. Да и выглядеть место на самой плате после этого будет не очень.

Для пайки SMD компонентов не обязательно покупать специальный паяльник с тонким жалом. Если вы конечно не планируете серьезно заняться подобной пайкой. Можно легко сделать самому тонкое жало для паяльника, у которого оно толстое. Для этого понадобится всего лишь небольшой кусок медного одножильного провода. Его диаметр должен быть примерно около 1,5-2 мм. Этот кусок и будет выполнять роль тонкого жала. Провод нужно просто в несколько витков обмотать вокруг толстого жала имеющегося у вас паяльника. Конец же его оставляем длинной около 1,5 см. Кончик подтачиваем напильником под углом где-то 45 градусов. Им и будем осуществлять пайку маленьких электронных SMD деталей.

Стоит учесть, что такой способ подразумевает использование именно медной одножильной проволоки. Так как именно она имеет высокую теплопроводность, хорошо лудится (в отличии от алюминия), достаточно хорошо держит свою упругость в нагретом состоянии. Использование железа недопустимо, так как он гораздо хуже передает тепло через себя, да и лудится также плохо. С медной проволоки желательно снять изоляцию (лак), если она имеется, поскольку на начальном этапе нагрева она сильно будет дымить при своем сгорании.

Думаю с самой пайкой проблем не должно возникнуть. Просто в самом начале, после того как зачистили конце проволоки (тонкого жала), в нагретом состоянии погрузите его в канифоль, флюс, а потом коснитесь припоя. Это залудит рабочий кончик самого нового жала. При ровномерномо лужении пайка будет лёгкой и простой. Стоит учесть, что длина такого маленького жала имеет значение. Если ваш паяльник менее мощный (к примеру рассчитан на 30 Вт), то и длина жала должна быть меньше (чтобы хорошо прогреваться, чрезмерно не рассеивая тепло в окружающую среду). Большая мощность паяльника, и длиннее жало можно сделать.

Достоинством такого тонкого жала является то, что им гораздо сложнее перегреть SMD детали. Хотя если долго держать нагретое жало на маленькой детали, то всё же возможно ее испортить перегревом. Так что следите за временем пайки (прикосновения к детали). Не забывайте периодически чистить кончик жала. Это способствует хорошему качеству пайки. Просто если обнаружили неравномерность лужения на жале, зачистите напильником его и заново залудите.

https://youtube.com/watch?v=hURFLo1_kUc

P.S. Вроде бы простая вещь — сделать тонкое жало у паяльника с толстым жалом для пайки мелких электронных деталей, компонентов, а сэкономит деньги на покупки специального паяльника. Да и если правильно всё сделать даже таким самодельным паяльником можно достаточно качественно и легко делать свою работу. Так что делайте, используйте, удачи в делах!

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится

Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Лужение в процессе пайки

Дерево в пайке более полезная вещь, чем может показаться Предварительная подготовка к работе — это ещё не всё. При длительной пайке приходится проводить лужение во время самого процесса использования. Для этого применяются такие средства:

Деревянный брусок. Лучше всего — из хвойного растения. Такой деревянный брусок хорош тем, что в нём есть природная канифоль. Для лужения на него следует положить флюс и немного припоя. Когда жало теряет свойство адгезии, его следует натереть об дерево. Это одновременно позволит и чистить, и лудить рабочую область паяльника.
Металлическая губка. По её части размазывается флюс с припоем. Когда возникает потребность, в губку погружается жало. Этот подход также совмещает в себе лужение и очистку.

Ещё эти варианты — хорошее решение, когда встаёт вопрос о том, как чистить паяльник после пайки. Даже если на жало попала стружка изоляции проводов из-за недостаточно хорошей очистки рабочей области или при взаимодействии с плавкими трубами, они позволяют быстро и с терпимым качеством позаботиться об инструменте, чтобы с ним ничего не случилось, пока он будет лежать.

Универсальные стабилизаторы температур

Конечно, одного только качественного материала недостаточно. Нужно, чтобы на кончике самого жала поддерживалась оптимальная температура. Именно для этих целей в его тело может быть вмонтирован специальный датчик. Такой вариант считается оптимальным в тех ситуациях, когда нужно поддерживать постоянную температуру в зоне пайки. Эти инструменты особенно важны в тех случаях, когда нужно работать с элементной базой, которая чувствительна к перегреву. В этом случае мастер может установить на наконечнике более высокую температуру, чем точка плавления припоя.

Специалист может работать без опаски повредить детали. К тому же в большинстве конструкций используются довольно простые схемы, когда температура устанавливается заранее и не нуждается в постоянном контроле. Отдельно стоит учесть, что регулятор может быть установлен в корпус или же вынесен в отдельный блок. На качество работы это совершенно не влияет.

На сегодняшний день есть определённая категория радиолюбителей, которые больше всего предпочитают инструменты собственного производства, в том числе и наконечники для паяльников. Чаще всего, перепробовав множество различных вариантов, мастер выбирает определённое жало или же пробует изготовить его самостоятельно.

https://youtube.com/watch?v=KvWmNM54CbE

https://youtube.com/watch?v=pO7RfC52phQ

Originally posted 2018-07-04 08:13:06.
