Сталь ст3пс по гост 380. характеристики, химический состав, предел текучести, временное сопротивление разрыву

Преимущества и недостатки

Среди сильных сторон этой марки:

Обладает отличной свариваемостью при любой термической обработке.
Допуски использования элементов позволяют получить большой разбег по механическим свойствам.
Невысокая стоимость при широких вариациях применения.
Возможность проведения закалки током высокой частоты (одна из самых эффективных и экономичных технологий).
Не склонна к отпускной хрупкости.
Не флокеночувствительна.

Недостаток, которым обладает марка стали Ст3, присущ всему классу углеродистых аналогов, — это склонность к коррозии. Даже обработка поверхности дает временные результаты. Среди прочих минусов:

Как правило, структура стали имеет крупно- или среднезернистое строение. Также при проведении цементации и азотирования зерно склонно к быстрому росту, увеличению хрупкости.
Нельзя использовать для открытого исполнения в северном климате.

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

толщина 6-10 см – державка инструмента 16*25 мм;
глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
частота вращения 700 об/мин.

Особенности механической обработки

Режущий инструмент для фрезерования и точения СТ3 выполняется из твердых сплавов Т5К10 и ВК8. Стали Р6М5 и Р18 задействуют для изготовления метчиков и плашек, которыми выполняют внутреннюю и наружную резьбу на СТ3. Когда эта сталь обрабатывается на токарно-фрезерных станках, следует пользоваться Эмульсолом либо иными водоэмульсионными СОЖ. Если резьба нарезается вручную, для облегчения работы рекомендуется пользоваться касторовым маслом.

На то, с какой скоростью будет производиться обработка, влияют свойства самой стали (расчетное сопротивление, допускаемое напряжение, магнитная проницаемость), тип обработки и технические параметры станочного оборудования. На токарных станках допустимо вращать шпиндель со скоростью до 700 оборотов в минуту.

Назначение стали ст 3

Именно благодаря преимуществам материала обработчики металла и строители стремятся купить ст3 для своей работы. Простота сварки, прочность и удобство использования делает сталь ст3 незаменимым помощником при производстве многих деталей и метизов. Из нее делают:

Сварные и не сварные конструкции, выполняется производство используемых при положительных температурах деталей (щитки, каркасы, кожухи, рамы).
Из проката толщиной до 10мм производятся работающие без трения малонагруженные детали, такие как корыта или крышки станков.
Модифицированная сталь применяется для изготовления швеллеров, уголка или двутавровых балок, фасонных выгонных профилей.

Круг ст3 может использоваться для создания монтажной арматуры, сеток, хомутов, водогазопроводных труб, проволоки и других элементов.

Сталь марки 3 нефлокеночувствительна, не имеет склонности к отпускной хрупкости и обладает свариваемостью без ограничений. Свою роль играет и доступная цена на ст3.

Характеристика стали марки Ст3пc

Ст3пс — Сталь конструкционная углеродистая обыкновенного качества, хорошо сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

По ГОСТ 27772-88 марка стали Ст3пс5 по своим характеристикам и свойствам является аналогом стали для строительных конструкций С245, сталь Ст3пс аналог стали для строительных конструкций С275. Для толщины более 36 миллиметров рекомендуется подогрев и последующая термообработка, не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 124 и σв=410 МПа, Kυ тв.спл. = 1,8 и Kυ б.ст. = 1,6, нашла свое применение в несущих элементах сварных и несварных конструкций и деталей, работающих при положительных температурах, активно используется в общестроительных решениях. Из данной марки стали выпускают детали и части грузовых вагонов, опор ЛЭП, экскаваторов и лесозаготовительной техники, морских сооружений, автомобильных мостов, строительных конструкций, нефтяных и газовых платформ. Ковку производят при температурном режиме от 1300 до 750 0С, охлаждение производят на воздухе.

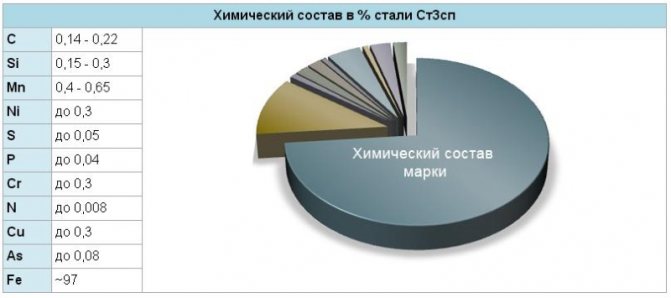

Химсостав материала: к какому классу относится?

Важно. От химического состава материала зависит специфика его термической обработки, а также сфера применения заготовок, создаваемых на основе материала.. С точки зрения химического состава, для стали СТ3 характерны следующие особенности:

С точки зрения химического состава, для стали СТ3 характерны следующие особенности:

Легирующих компонентов в составе структуры СТ3 достаточно мало. Концентрация никеля, меди и хрома достигает 0.3%.
Элементами, определяющими принадлежность материала к классу сталей, являются углерод и железо. В марке СТ3 железо присутствует в концентрации 97%, а углерод — в диапазоне от 0,14% до 0,22%.

Содержание углерода отвечает за показатели твердости и ряда прочих физико-механических свойств материала.

Также в состав материала входят следующие химические элементы в следующей концентрации:

от 0,15% до 0,3% кремния;
от 0,4% до 0,65% марганца;
до 0,3% никеля;
до 0,3% хрома;
до 0,05% серы;
до 0,04% фосфора;
до 0,08% арсена;
до 0,008% азота.

От специфики химического состава непосредственно зависит удельный вес стали СТ3, вес куба и показатель “сталь СТ3 цена за тонну”.

Чем выше концентрация углерода в стали, тем она прочнее. Однако при сварке повышается риск формирования в шве горячих трещин.

Внимание. Если бы концентрация углерода в СТ3 превыщала 5%, этот материал нельзя было бы сваривать электрошлаковым методом без специальных приемов

Химический состав

Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:

СТ – буквы, с которых начинается название.
Маркировочный номер обозначается цифрами в начале.
Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
Раскисление сплава обозначается сокращениями — пс, сп, кп.

Химический состав стали Ст3ПС

И если руководствоваться этими параметрами, получится что Ст3пс — это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.

Но помимо них в состав входят также:

Элемент	Процентное содержание
Железо	98%
Углерод	0,14-0,22%
Марганец	0,4-0,65%
Никель	Не больше 0,3%
Хром	Не больше 0,3%
Медь	Не больше 0,3%
Кремний	0,05-0,15%
Мышьяк	Не больше 0,08%
Скандий	Не больше 0,05%
Фосфор	Не больше 0,04%
Азот	Не больше 0,008%

Химический состав

Марки стали различаются по составу, который определяет механические характеристики, область применения и свариваемость материала.

Небольшое количество легирующих элементов и высокая пластичность Ст3 делает её самым распространённым сплавом, применяемым в строительстве. Ни одна стройка не может обойтись без проката из Ст3.

Химический состав материала включает следующие элементы:

железо – 97%;
углерод – 0,14-0,22%;
никель, медь, хром – каждый не больше 0,3%;
марганец — 0,4-0,65%;
кремний — 0,05-0,17%;
мышьяк менее 0,08%;
серы не более 0,05;
фосфор менее 0,04%.

Углерод определяет твёрдость, прочность, пластичность, показатели свариваемости, физико-механические свойства стали. Сера и фосфор – вредные примеси.

Легирующие элементы в структуре этого сплава, которые влияют на его характеристики – это марганец, хром, медь и никель.

Расшифровка стали марки Ст3пc

Расшифровка стали: Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная. Стали первой группы, такие как Ст3сп поставляются с гарантированными механическими свойствами и используются в основном без термической обработки.

Как расшифровывается аббревиатура?

Расшифровка стали СТ3ПС осуществляется в соответствии с Госстандартом 380-2005:

Ст – сталь с преобладание углерода;
3 – номер состава;
пс – полуспокойная (уровень раскисления).

Обозначения и расшифровка букв легирующих элементов сталей

А – азот ( указывается в середине марки) Б – ниобий В – вольфрам Г – марганец Д – медь Е – селен К – кобальт М – молибден Н – никель П – фосфор Р – бор С – кремний Т – титан Ф – ванадий Х – хром Ц – цирконий Ю – алюминий Ч – редкоземельные

Легированные конструкционные стали

В начале марки указывается двухзначное число, показывающее содержание углерода в сотых долях процента. Далее перечисляются легирующие элементы. Число, следующее за условным обозначением элемента, показывает его содержание в процентах, если число не стоит, то содержание элемента не превышает 1,5 %. Сталь 30Х2М. В указанной марке стали содержится около 0,30 % углерода, 2% хрома, менее 1% молибдена.

Легированные инструментальные стали

В начале марки указывается однозначное число, показывающее содержание углерода в десятых долях процента. При содержании углерода более 1 %, число не указывается, далее перечисляются легирующие элементы, с указанием их содержания.

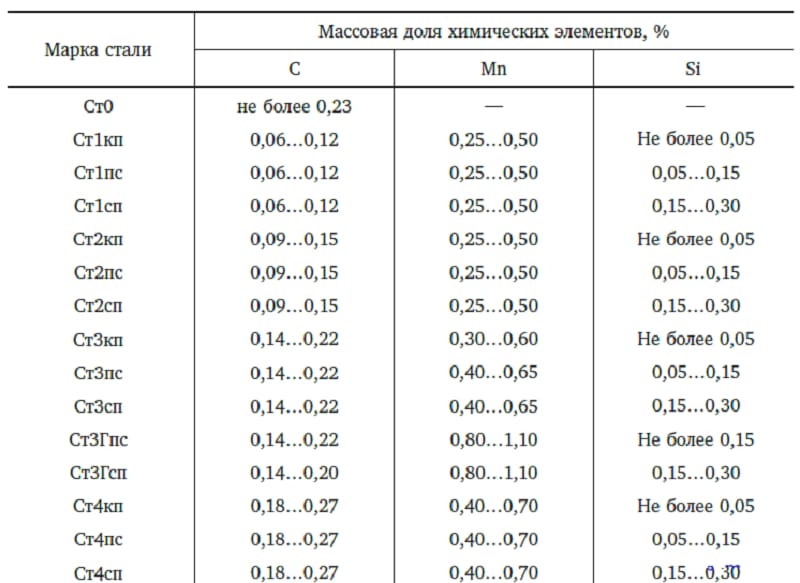

Допустимые элементы

Нормативным документом (ГОСТом) регламентируется и химический состав углеродистых сталей обыкновенного качества. Содержание такого элемента, как кремний, в сталях, обладающих разной степенью раскисления, может варьироваться в следующих пределах:

кипящие – до 0,05%;
полуспокойные (Ст1пс, Ст2пс, Ст3пс и др.) – 0,05–0,15%;
спокойные – 0,15–0,3%.

В сплавах обыкновенного качества марки Ст0 кремния, как и марганца, содержаться не должно. Такой значимый элемент, как углерод, в углеродистых сталях разных марок может содержаться в следующих количествах:

Ст0 – до 0,23%;
Ст1 – 0,06–0,12%;
Ст2 – 0,09–0,15%;
Ст3 – 0,14–0,22%;
Ст4 – 0,18–0,27%;
Ст5 – 0,28–0,37%;
Ст6 – 0,38–0,49%.

Содержание марганца в углеродистых сталях обыкновенного качества регламентируется стандартом в следующих пределах:

Ст1 и Ст2 – 0,25–0,5%;
спокойные, а также полуспокойные сплавы марки Ст3 – 0,4–0,65%;
кипящая сталь марки Ст3 – 0,3–0,6%;Ст4 – 0,4–0,7%;
СтГсп и Ст3Гпс – 0,8–1,1%;
полуспокойные, а также спокойные сплавы Ст5 и Ст6 – 0,5–0,8%;
Ст5Гпс – 0,8–1,2%.

Нормируется ГОСТом и содержание в углеродистых сталях обыкновенного качества такого элемента, как азот. Его количество может варьироваться в следующих пределах:

в сталях, которые получены путем выплавки в конверторных и мартеновских печах, – до 0,01%;
в сплавах, которые выплавлены в печах электрического типа, – до 0,012%.

Углеродистая сталь марки Ст5сп применяется для изготовления деталей, работающих при температуре до 420 град: клёпок, гаек, болтов, стержней. звездочек и др.

Остальные элементы, включая вредные примеси, могут содержаться в углеродистых стальных сплавах, обладающих обыкновенным качеством, в следующих количествах:

фосфор (кроме Ст0) – до 0,04%;
сера – не более 0,05%, а в стали марки Ст0 – 0,06–0,07%;
хром, никель, медь – до 0,3% (в стали марки Ст0 количественное содержание данных элементов не нормируется).

Аналоги марки

Согласно системе производства, марка стали Ст3пс имеет родственные связи с другими подобными сплавами, как отечественного, так и зарубежного производства. Среди них можно отметить С245 изготовленный по ГОСТу 27772, ВСт3пс6 — ГОСТом для которого является 23570-79 и иностранный E-235-B (более известный как Fe 360-B). Все они объединены характеристикой универсального проката сталей предназначенных для возведения строительных сооружений со сварным и не сварным типом соединения.

Сталь 245

Конечно, полными аналогами друг друга сплавы разных маркировок назвать нельзя. К примеру, та же отечественная С245 хоть и имеет схожие со сталью 3пс характеристики по прочности, выдерживаемой температуре и давлению, условиям сварки и возведения конструкций — наделена отличиями в составе. А именно – количество железа и марганца совпадают, но иные компоненты, такие как кремень или углерод, имеют меньший или больший процент содержания от общей массы. С другими аналогами ситуация примерно такая же.

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Механические свойства сортового и фасонного проката
Толщина,мм	Механические характеристики	Изгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)	Ударная вязкость KCU , Дж/см² (кгс·м/см²)	Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)	Временное сопротив-ление σ_в, МПа (кгс/мм²)	Относи-тельное удли-нение δ₅, %	при температуре, °С	после механи-ческого старения	при температуре, °С
+20	−20	+20
не менее	не менее
До 5 включ.	255 (26)	380-490 (39-50)	26	d = a	—
Св. 5 до 10 включ.	108 (11)	49 (5)	49 (5)	34 (3,5)
Св. 10 до 20 включ.	245 (25)	370-480 (38-49)	—
Св. 20 до 40 включ.	235 (24)	25	d = 2 a
Св. 40 до 100 включ.	225 (23)	23
Св. 100	205 (21)

Примечания:
По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Расшифровка

Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке. Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:

Сталь Ст3сп.
Сталь Ст3пс.
Сталь Ст3кп.

Эти индексы применимы в обязательном порядке при любой маркировке. При расшифровке марки материала необходимо учитывать следующие обозначения:

Ст — применяется для указания стандартных качеств углеродистых сталей.
3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.

Таким образом, марка Ст3пс5 является полуспокойной, но характеризуется высокой степень раскисления. Специфика маркировки материала регламентирована ГОСТом 380-2005.

Если в названии марки отсутствуют буквы “пс” либо “кп”, сталь следует считать спокойной.

Внимание. Спокойная разновидность СТ3 является наиболее распространенной, и поэтому буквы “сп” иногда допустимо опускать.. Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

ГОСТ 107105-80 — для труб и арматуры к ним;
ГОСТ 2591-2006 — для проката;
ГОСТ 14918-80 — для ленточного и полосового проката;
ГОСТ 5812-82 — для рельсов;
ГОСТ 8479-70 — для поковок.

Механический свойства стали Ст3пс при температуре 200С

НД	Режим термообработки	Сечение, мм	σ0,2, Н/мм2	σв, Н/мм2	δ, %	ψ, %	KCU, Дж/см2	Изгиб	HB
не менее
ГОСТ 535-2005	В горячекатаном состоянии	До 10	245	370-480	26	—	—	d=a
Св. 10 до 20	245	26	—	—	d=a
Св. 20 до 40	235	25	—	—	d=2a
Св. 40 до 100	225	23	—	—	d=2a
3,0-9,9	—	—	—	—	1,08E+09
окт.25	—	—	—	—	9,81E+08
26-40	—	—	—	—	881
ГОСТ 8479-70	Нормализация	До 100	195	390	26	55	59	—	111-156
Св. 100 до 300	195	390	23	50	54	—
ГОСТ 14637-89	В горячекатаном состоянии	До 20	245	370-480	26	—	—	d=1,5a	—
Св. 20 до 40	235	25	d=2,5a
Св. 40 до 100	225	23	d=2,5a
Св. 100 до 160	205	23	d=2,5a
Св. 5 до 9	—	—	—	—	34139478
Св. 10 до 20	—	—	—	—	34129469
Св. 21 до 25	—	—	—	—	29469
Св. 26 до 40	—	—	—	—	49
ГОСТ 16523-97	В термически обработанном состоянии горячекатаный лист	До 2,0	—	360-530	20	—	—	d=a
Св. 2,0	—	22	—	—	d=2a
В термически обработанном состоянии холоднокатаный лист	До 2,0	—	22	—	—	d=a
Св. 2,0	—	24	—	—	d=2a

Механическая обработка

толщина 6-10 см – державка инструмента 16*25 мм;
глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
частота вращения 700 об/мин.

Механические и физические характеристики

Подвид данного сплава маркируемого как сталь Ст3пс, характеристики которого сходятся с сырьем с индексом С245 производственными особенностями и практически идентичным составом, принадлежит категории материалов для возведения несущих и не несущих сооружений в среде с положительной температурой. То есть, сварные сооружения, эксплуатируемые в условиях диапазона температур от -20 °C до +425 °C, с условием что толщина материала будет варьироваться в пределах от 10 до 25 мм.

К примеру, электросварочные трубы, имеющие рабочую температуру в пределах 300 °C, трубопроводные и котловые элементы, предназначенные для работы в пределах температуры 200 °C. Также для стали Ст3пс характерно удлиняться во время деформации в холодном состоянии, при этом, не получая разрушений и не теряя прочность.

Механические и физические свойства стали Ст3ПС

Характеристики Ст3пс5 соответствуют нормам материалов, тонкие листы из которых поддаются штамповке и сгибанию без повреждений, но в то же время толстый слой этого материала можно безопасно деформировать только в случае изгиба по большому радиусу или при использовании предоперационного нагрева. Показатель устойчивости к коррозии на среднем уровне, достаточный для хранения заготовок между операциями или для эксплуатации в сухом помещении, без нужды в нанесении на сталь дополнительной защиты.

Механические требования к изделиям изготовленным из Ст3пс находящимся в помещении при температуре +20 °С:

Наименование	σв, Мегапаскаль	σТ, Мегапаскаль	δ5, %	Ψ, %
Труба, изготовленная по ГОСТу 8696-74	372	245	23
Труба, изготовленная по ГОСТу 10705-80	372	225	22
Прокат стали по ГОСТу 535-2005	370-480	205-245	23-26
Толстый лист стали по ГОСТу 14637-89	370-480	205-245	23-26
Стальная арматура, изготовленная по ГОСТу 5781-82	373	235	25
Стальная катанка, изготовленная по ГОСТу 30136-95	490-540	60

Зарубежные аналоги стали марки Ст3пc

США	A284Gr.D, A57036, A573Gr.58, A611Gr.C, GradeC, K01804, K02001, K02301, K02502, K02601, K02702
Германия	1.0038, 1.0116, Fe360B, Fe360D1, RSt37-2, S235J2G3, S235JRG1, S235JRG2, St37-2, USt37-2
Япония	SS400
Франция	E24-2NE, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG2
Англия	1449-2723CR, 1449-3723CR, 3723HR, 40B, 40D, 4360-40B, 4360-40D, 4449-250, 722M24, Fe360BFU, Fe360D1FF, HFS3, HFS4, HFW3, HFW4, S235J2G3, S235JR, S235JRG2
Евросоюз	Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235J0, S235J2G3, S235JR, S235JRG2, S235JRG3
Италия	Fe360B, Fe360BFN, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG2
Бельгия	FE360BFN, FE360BFU, FED1FF
Испания	AE235BFN, AE235BFU, AE235D, Fe360BFN, Fe360BFU, Fe360D1FF, S235J2G3, S235JRG2
Китай	Q235, Q235A, Q235A-B, Q235A-Z, Q235B, Q235B-Z
Швеция	1312, 1313
Болгария	BSt3ps, BSt3sp, Ew-08AA, S235J2G3, S235JRG2, WSt3ps, WSt3sp
Венгрия	Fe235BFN, Fe235D, S235J2G3, S235JRG2
Польша	St3SY, St3W
Румыния	OL37.2
Чехия	11373, 11375, 11378
Финляндия	FORM300H

Конструкционная сталь
Инструментальная сталь

Сортамент

Стали марки Ст3 содержат углерод в количестве 0,14-0,22. Такой металлопрокат изготавливается 2 способами: горячим (нагрев до 1100 °С) или холодным. Преимущество горячей прокатки — отсутствие напряжений в структуре за счет отпуска с прокатного нагрева. Во время охлаждения естественным образом происходит снятие наклепов, полученных при пластической деформации. Холодная прокатка используется для получения изделий толщиной или диаметром менее 4 мм (из-за образования окалины во время нагрева).

Сталь листовая горячекатаная марки Ст3 (ГОСТ 19903-2005) предназначена для изготовления сварных труб и корпусных изделий. Хорошая обрабатываемость резанием и соединением всеми видами сварки позволяет изготавливать изделия любых форм и размеров.

Марка стали С255 — аналог Ст3. Из нее изготавливают горячекатаным методом тяжелонагруженные изделия: балки, разносторонние уголки, двутавры, рельсы.

Арматуру гладкоствольную или периодического профиля, 2-4 класса прочности, прокатывают из СТ3сп с максимальным процентным соотношением хим. элементов для этой марки: содержанием углерода в 18-22 %, марганца – 50-58 %, кремния – 18-20 %.

Если сталь листовая горячекатаная марки Ст3 проходит дополнительное волочение, ее прочность очень возрастает.

Поставка БСт2пс

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные. ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия ГОСТ 8696-74 Трубы электросварные стальные со спиральным швом общего назначения ГОСТ 2590-2006 Прокат стальной горячекатаный круглый

В20 — Классификация, номенклатура и общие нормы	ГОСТ 380-2005;
В22 — Сортовой и фасонный прокат	ГОСТ 2590-2006; ГОСТ 8240-97; ГОСТ 5422-73; ГОСТ 535-2005; ГОСТ 8509-93; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 8239-89; ГОСТ 30136-95; ГОСТ 19425-74; ГОСТ 30565-98; ГОСТ 10551-75; ГОСТ 11474-76; ГОСТ 9234-74; ГОСТ 8510-86; ГОСТ 19240-73;
В23 — Листы и полосы	ГОСТ 14637-89; ГОСТ 8568-77; ГОСТ 14918-80; ГОСТ 19903-74; ГОСТ 16523-97; ГОСТ 103-2006;
В24 — Ленты	ГОСТ 6009-74; ГОСТ 3560-73;
В34 — Ленты	ГОСТ 19851-74;
В62 — Трубы стальные и соединительные части к ним	ГОСТ 8644-68; ГОСТ 12132-66; ГОСТ 8646-68; ГОСТ 10705-80; ГОСТ 20295-85; ГОСТ 10706-76; ГОСТ 8642-68; ГОСТ 13663-86; ГОСТ 8696-74; ГОСТ 8645-68; ГОСТ 8638-57; ГОСТ 10707-80; ГОСТ 3262-75; ГОСТ 8639-82; ГОСТ 24950-81;
В71 — Проволока стальная низкоуглеродистая	ГОСТ 3282-74;

Поставка БСт3пс

B03 — Обработка металлов давлением. Поковки	ГОСТ 8479-70;
В20 — Классификация, номенклатура и общие нормы	ГОСТ 380-2005;
В22 — Сортовой и фасонный прокат	ГОСТ 5267.0-90; ГОСТ 5781-82; ГОСТ 8239-89; ГОСТ 8240-97; ГОСТ 8510-86; ГОСТ 8509-93; ГОСТ 10884-94; ГОСТ 30136-95; ГОСТ 9234-74; ГОСТ 4781-85; ГОСТ 10551-75; ГОСТ 25577-83; ГОСТ 5422-73; ГОСТ 535-2005; ГОСТ 19240-73; ГОСТ 19425-74; ГОСТ 2590-2006; ГОСТ 11474-76; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 30565-98;
В23 — Листы и полосы	ГОСТ 14637-89; ГОСТ 16523-97; ГОСТ 8568-77; ГОСТ 14918-80; ГОСТ 19903-74; ГОСТ 103-2006;
В24 — Ленты	ГОСТ 3560-73; ГОСТ 6009-74;
В34 — Ленты	ГОСТ 19851-74;
В42 — Рельсы. Накладки. Подкладки. Костыли	ГОСТ 8142-89; ГОСТ 5812-82; ГОСТ 16277-93;
В62 — Трубы стальные и соединительные части к ним	ГОСТ 12132-66; ГОСТ 10705-80; ГОСТ 10706-76; ГОСТ 3262-75; ГОСТ 24950-81; ГОСТ 8696-74; ГОСТ 10707-80; ГОСТ 20295-85;
