Паяльник с регулировкой температуры: выбор, параметры

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

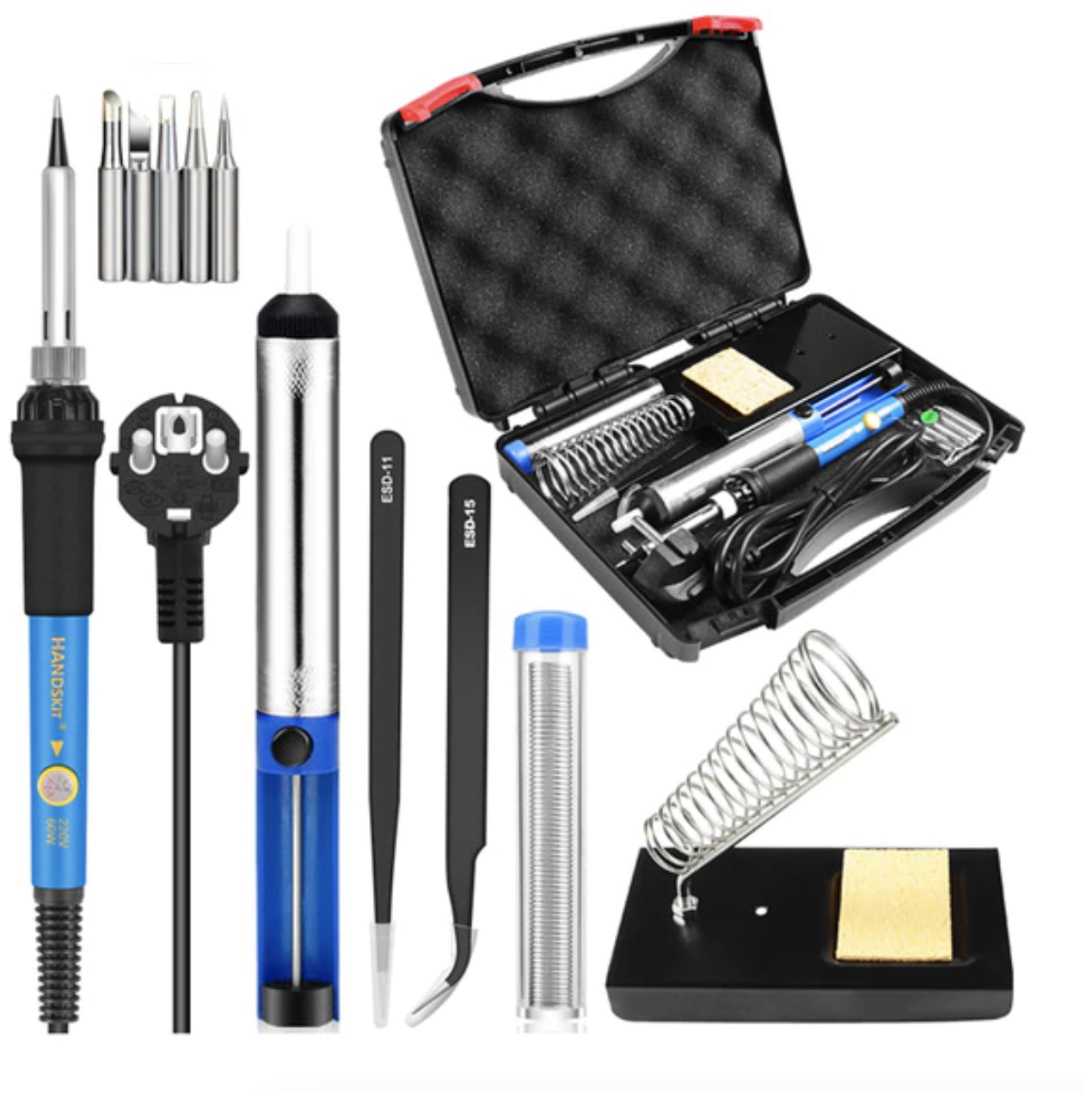

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Способы получения нужной температуры

Регулятор мощности позволяет настраивать температуру Очевидно, что при использовании устройств мощностью 100 Ватт температура жала будет иметь ограничения. Дело в том, что нельзя будет увеличить максимальное значение нагрева. При этом понизить ее тоже не удастся. Один из возможных способов снижения температурных параметров — использование устройств мощностью 30-40 Вт. Однако таким способом мало кто пользуется, так как не хочется покупать несколько моделей паяльников разной мощности.

Чтобы быстро получить нужную температуру, используя одно устройство, можно воспользоваться специальными регуляторами. Это очень удобные приспособления, с помощью которых можно ограничить мощность паяльных станций. В результате этого их паяльная труба будет в разы меньше греться.

Стоит отметить, что многие современные модели паяльных станций уже оснащены такими регуляторами. Однако если используется бюджетный паяльник без встроенного модуля для настройки мощности, его придется приобрести отдельно.

Принцип работы

Импульсный паяльник пистолет

Нагрев и поддержание заданной температуры жала такого регулируемого паяльника происходят следующим образом:

При подключении устройства к источнику питания ток поступает на регулятор;
Посредством изменения сопротивления регулятора устанавливается определённый уровень мощности нагревательного элемента, которому соответствует заранее вычисленная и установленная при испытаниях инструмента температура жала;
Поддержание строго определенной температуры жала происходит, благодаря расположенному внутри него термодатчика – небольшой термопары, предотвращающей перегревание жала.

Благодаря наличию управляющей нагревом платы, термодатчика, в процессе работы с таким инструментом исключены перегревание и перепаливание очень чувствительных к повышенным температурам радиодеталей. К тому же, в отличие от нерегулируемых аналогов, такие инструменты полностью защищены от пробоя фазы на жало.

Какая температура должна быть

Бывают случаи, когда оптимальные температурные показатели могут отличаться. Это зависит от нескольких факторов, с которыми можно ознакомиться ниже.

В зависимости от используемого припоя

Припой ПСР используется во время пайки многими мастерами

Показатели нагрева паяльника необходимо подбирать отдельно для каждого процесса. Например, во время спаивания одинаковых контактов с применением одного и того же припоя параметры инструмента остаются неизменными. Однако, если приходится пользоваться различными разновидностями припоя, придется заняться настройкой инструмента и отрегулировать режимы его работы.

Надо подстраиваться под нужные характеристики, чтобы было комфортно работать с используемыми материалами. Чтобы взаимодействовать с определенными типами припоев, необходимо устанавливать разогрев жала паяльника таким образом, чтобы оно нагревалось на 5-10 градусов больше температуры плавления.

В таблице можно найти информацию о том, насколько сильно надо нагревать жало для той или иной марки припоя.

Разновидность припоя	Нагрев (градусы Цельсия)
Сплав Вуда	80
Сплав Розе	90
ПСРЗИ	100
ПОЗИ 30	150
ПСР	240
ПСР 1,5	290
ПСР 2	250

Температура плавления различных металлов

Олово – припой, пользующийся популярностью среди любителей пайки

Стоит отметить, что далеко не всегда удается пользоваться уже готовыми марками припоя. Довольно часто люди сталкиваются с ситуациями, когда приходится работать с нестандартными металлами. Сложность использования таких материалов заключается в том, что они все плавятся при разных показателях температуры. Поэтому приходится тщательнее следить за нагреванием жала.

Однако прежде чем подключать устройство к розетке, необходимо точно узнать, как называется проволока для паяльника, которая используется в качестве припоя. Это поможет определить, насколько сильно придется разогревать инструмент для плавления используемого металла.

В таблице ниже можно ознакомиться с оптимальной температурой паяльника для пайки оловом и другими материалами.

Название металла	Плавление (градусы Цельсия)
Олово	232
Вольфрам	3400
Германий	930
Дуралюмин	650
Железо	1540
Золото	1065
Иридий	2400
Калий	65
Константин	1260
Кремний	1415
Латунь	1000
Легкоплавкий сплав	60

Способы получения нужной температуры

Мощность

Для монтажа небольших элементов и ремонта печатных плат, при чувствительности материала к статическому напряжению, применяют паяльники с мощностями 24-40 Ватт. В случае пайки шин питания, широких проводников и других массивных элементов — обычно 40-80 Ватт. Паяльники с мощностью 100 Ватт и более, чаще всего применяются при пайке крупных стальных конструкций, включающих цветные металлы с высокой теплопроводностью.

Важно помнить и о напряжении питания. В России стандарт – 220 В, 50 Гц; правда, для пайки, к примеру, в автомобиле или в прочих местах, где не просто найти розетку, можно воспользоваться паяльниками с напряжениями 12/18/24В

Пайка электродеталей на универсальной плате

Итак, хватит теории, переходим к практике. Подберите подходящую универсальную монтажную плату. Она сделана из стекловолокна и в ней просверлено множество отверстий. Данная печатная плата двусторонняя, а это значит, что можем припаивать к ней элементы с обеих сторон. В односторонних универсальных платах припаиваем компоненты только с одной стороны, со стороны точек пайки – серебристые кольца вокруг отверстий.

Паяльник следует подключить к источнику питания (USB, станции или сети 220 В) и положить в безопасное место, жало должно находиться в воздухе, чтобы ничего не расплавить и не обжечься случайно коснувшись его (обожгётесь всё-равно, и не раз).

Паяльник на тарелке

Наконечник прогревается некоторое время. Пока просуньте ножки паяемого элемента через соответствующие отверстия в печатной плате. Также подготовьте канифоль.

Ножки резистора продеты через отверстия в универсальной плате

Теперь поднесите жало паяльника ближе к плате и припаянной ножке.

Использование паяльника для нагрева паяемых ножек резисторов

Затем коснитесь кончиком детали. Делайте это быстро, так как если удерживать жало слишком долго, расплавится слишком много всего. Весь процесс пайки одного припоя должен занимать от 2 до 3 секунд.

Припаяйте ножку резистора, одновременно приложив жало горячего паяльника и олово

Уберем олово, чтобы излишки не остались на месте пайки

Припаиваем вторую ножку резистора к плате

Правильная (слева) и неправильная (справа) пайка:

Ножки резистора припаяны к плате: левая – правильная; правильно – неверно (слишком много припоя)

а) правильно; b) неправильно (слишком много олова, припой похож на шарик); c) неправильно (слишком мало)

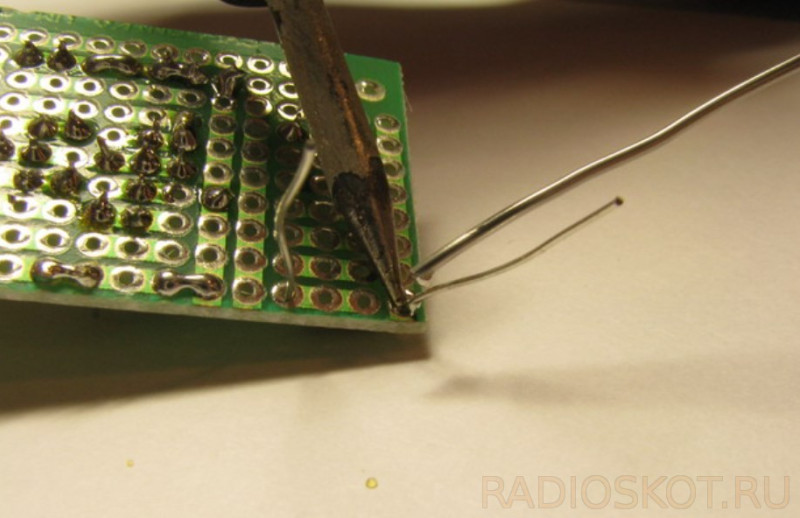

Используйте плоскогубцы, чтобы отрезать слишком длинные ножки припаянных компонентов.

Резка плоскогубцами возле торца слишком длинной ножки резистора

Паяный резистор с обрезанным выводом (левая сторона); длинный вывод (справа)

Пара слов о паяльной лампе

Разговор о паяльном оборудовании будет неполным, если не упомянуть о паяльной лампе. Это устройства открытого нагрева, также применяемые для сварки, плавления, прогрева поверхностей выжигания старой краски на металлических деталях и других целей.

В качестве горючего могут использоваться газ, спирт, керосин, бензин. Наиболее распространенный вариант – бензиновая паяльная лампа, отличающаяся экономичным расходом топлива и простотой в обращении.

Газовые модели иногда также называют «газовой горелкой» или «газовым резаком», их используют при пайке металлов, в различных строительных и ремонтных работах, где нужно открытое мощное пламя.

Есть и более универсальные варианты.

Мощность паяльника

С помощью пайки собирают и крохотные микросхемы, и достаточно массивные конструкции. Соответственно, паяльники различаются по своей мощности. Самые «слабосильные» – до 40 Вт

, их применяют для микромонтажа. Модели«средней весовой категории» – от 40 до 80 Вт . Наконец,самые мощные – свыше 100 Вт , они используются для объемного монтажа. Существуютдвухрежимные паяльники с двумя рабочими мощностями. Например, 30 и 60 Вт.

Какой паяльник лучше приобрести? Все зависит от конкретных целей.

Избыток мощности приведет к быстрым перегревам и, как следствие, к поломке инструмента. Из-за недостатка ватт устройство просто не справится с поставленной задачей.

Очистка жала паяльника своими руками

Есть много простых, доступных в домашних условиях способов, как очистить жало паяльника от нагара. Многие мастера пользуются ручными методами, применяя подручные материалы:

наждаку, шкурки для полировки, скальпели;
вату, бумагу и ватные палочки;
ластики;
губки и куски поролона;
напильники, угли, насадки фрезера и металлические щетки.

Применение спонжей и губок – весьма эффективная методика очищения от нагара. Конечный результат зависит от того, правильно ли выбран сам материал. Понять это получится только экспериментальным путем.

Выбирая, чем чистить жало паяльника в домашних условиях, избегайте острых предметов – их применяют исключительно для меди. Для всех остальных материалов жала в таком случае потребовалась бы ювелирная точность очистки.

Для многосплавлных деталей лучше всего подходят очистительные шкурки и насадки. Задаваясь вопросом, как очистить жало паяльника наждачкой или прочими схожими средствами, приготовьтесь к упорной работе, так как подобный вариант – далеко не самый быстрый.

Применение ваты или бумаги подойдет только при снятии большого количества нагара. Это малоэффективные методы, которые годятся, когда рядом ничего другого нет.

Специальные ластики для очистки паяльника помогают справиться одновременно с окислом и нагаром. Они применяются исключительно к остывшему инструменту. Его потребуется предварительно обработать ацетоном, протерев после этого тканью.

Если имеются латунные опилки, их можно специально собрать в металлическую емкость и потом использовать для очистки разогретого жала паяльника. Принцип действия здесь такой же, как в емкостях с металлической стружкой. Проводить очистку можно также при помощи обыкновенных металлических губок.

Одним из вариантов, чем можно чистить жало паяльника во время пайки, по мнению радиолюбителей, является карандаш для подошвы утюга, обладающий рядом преимуществ. Схожими свойствами отличается и активатор, он положительно влияет на качество пайки и способствует очищению. Ко всему прочему, стоимость таких средств ниже, чем препаратов для профессиональной очистки.

Борьба с окислами на жале паяльника

Окислы являются большей проблемой, чем нагар. Это связано с тем, что их сложнее очистить. Механические способы здесь совсем не помогают. Даже купив специальные средства, не всегда удается с первого раза избавиться от проблемы.

Когда нужно паять различные поверхности, у которых существенно отличается химический состав плат, соответственно, подбирается различный припой, а в результате образуются сложные варианты окислов. Нередко они требуют очистки в несколько этапов. При использовании специальных растворов можно проводить эксперименты, чтобы подобрать подходящий метод. Народные способы предлагают очистить жало паяльника нашатырем, затем обработать покупными средствами. В каждом случае результат может быть индивидуальным.

Некоторые специалисты применяют проверенный способ обработки в растворе аспирина. Достаточно одной таблетки на стакан, чтобы медное жало вернуло свой первоначальный вид. Существенным недостатком такой методики является необходимость расчета правильной температуры. Если она будет слишком высокой, аспирин даст дополнительный нагар на поверхности, что грозит очередными сложностями очищения.

Некоторые предполагают, что хорошо подобранная губка может помочь в борьбе с окислами. Это работает не всегда. Все зависит от состава губки или косметического спонжа.

Наиболее сложно очистить нагар на жалах в паяльниках для микропайки, когда работа проходит с помощью боковин, а не наконечника. В борьбе с образовавшимися сложными химическими составами синтетические методы очистки не помогают. В таких случаях используют специальные бормашины, маникюрные фрезеры и другие приборы с насадками для снятия верхнего слоя.

Исполнение ручки

Разобравшись с технологическими параметрами, идем дальше. Ручка, ее форма и, самое главное материал, не менее важны, чем все остальное. В сущности, это пластмассовая, деревянная или в редких случаях эбонитовая трубка, за которую держится пользователь электроприбора. Главные к ней требования — изоляция руки от тепла паяльника и электричества. Классически применяется дерево. Оно предохраняет от излишнего тепла, не плавиться и удобно по тактильным ощущениям. Пластмассовая тоже выполняет все эти функции, но можно наткнутся на низкое качество изготовления — производитель, в целях экономии, делает ее из неподходящего сорта материала — слишком плавкого. В результате жало, вместе с нагревательным элементом и металлической трубкой их содержащей, расшатываются в рукоятке или совсем выпадает.

Теперь что касается формы. Существуют всего два вида изготовления — пистолетная рукоятка и обычная. Первая больше распространена для импульсных и индукционных паяльников. В самой ручке такого типа можно разместить все компоненты устройства, включая блок питания. Что касается обычной, — она используется повсеместно, во всех остальных случаях.

Принцип работы

Большинство приборов в основе работы используют преобразование электрической энергии в тепловую. Для этого во внутренней части устройства располагается нагревательный элемент. Но некоторые типы устройства просто нагреваются на огне или используют подожжённый направленный поток газа.

В нихромовых устройствах используется проволочная спираль, через которую пропускается ток. Спираль располагается на диэлектрике. Нагреваясь, спираль передаёт тепло медному жалу. Температура нагрева регулируется термодатчиком, который при достижении определённого значения нагрева отсоединяет спираль от электрической линии, а при остывании опять подключает её к ней. Термодатчиком является не что иное, как термопара.

Индукционное оборудование работает за счёт индуктора. Жало покрывается ферромагнетиком. С помощью катушки наводится магнитное поле и появляются в проводнике токи, приводящие к нагреву жала. При работе наступает такой момент, что жало теряет свои магнитные свойства, нагрев останавливается, а при остывании свойства возвращаются и нагрев восстанавливается.

Работа импульсных паяльников основана на использовании высокочастотного трансформатора. Вторичная обмотка трансформатора имеет несколько витков, выполненных из толстого провода, концы которого и являются нагревателями. Частотный преобразователь увеличивает частоту входного сигнала, который снижается на трансформаторе. Регулировка нагрева происходит при помощи регулировки мощности.

Термовоздушный паяльник, или, как его называют, термофен, при работе использует горячий воздух, который нагревается при прохождении через спираль, выполненную из нихрома. Температуру в нём можно регулировать как снижением величины напряжения подаваемого на проволоку, так и изменением потока воздуха.

Одним из видов паяльников стали устройства, использующие инфракрасное излучение. В основе их работы лежит процесс нагрева излучением с длиной волны до 10 мкм. Для регулирования применяется сложный узел управления, изменяющий как длину волны, так и её интенсивность.

Газовые представляют собой обычные горелки, вместо жала использующие сопла разного диаметра. Управление температурой практически невозможно, кроме изменения интенсивности выхода газа с помощью заслонки.

Регуляторы для паяльника своими руками. Обзор способов монтажа

В зависимости от вида и набора радиодеталей, регуляторы мощности для паяльника могут быть разных размеров, с разным функционалом. Можно собрать как небольшое простое устройство, в котором нагрев прекращается и возобновляется нажатием кнопки, так и габаритное, с цифровым индикатором и программным управлением.

Возможные виды монтажа в корпус: вилка, розетка, станция

В зависимости от мощности и задач регулятор можно поместить в несколько видов корпуса. Самый простой и довольной удобный — вилка. Для этого можно использовать зарядное устройство для сотового телефона или корпус любого адаптера. Останется только найти ручку и поместить её в стенке корпуса. Если корпус паяльника позволяет (там достаточно места), можно разместить плату с деталями в нём.

Другой вид корпуса для несложных регуляторов — розетка. Она может быть как одинарной, так и представлять собой тройник-удлинитель. В последнем можно очень удобно поставить ручку со шкалой.

Вариантов монтажа регулятора с индикатором напряжения тоже может быть несколько. Все зависит от сообразительности радиолюбителя и фантазии. Это может быть как очевидный вариант — удлинитель с вмонтированным туда индикатором, так и оригинальные решения.

Собрать можно даже подобие паяльной станции, установить на ней подставку для паяльника (её можно купить отдельно). При монтаже нельзя забывать о правилах безопасности. Детали нужно изолировать — например, термоусадочной трубкой.

Тринисторный регулятор мощности для паяльника

В качестве примера можно рассмотреть устройство, рассчитанное на нагрузку от нескольких ватт до сотни. Диапазон регулирования номинальной мощности такого прибора изменяется от 50% до 97%. В устройстве используется тринистор КУ103В с удерживающим током не более одного миллиампера.

Через диод VD1 беспрепятственно проходят отрицательные полуволны напряжения, обеспечивая примерно половину всей мощности паяльника. Ее можно регулировать тринистором VS1 в течение каждого положительного полупериода. Устройство включается встречно-параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, состоящий из цепи R5R6C1, задающей время, и однопереходного транзистора.

Позицией ручки резистора R5 определяется время от положительного полупериода. Схема регулятора мощности требует температурной стабильности и повышения помехоустойчивости. Для этого можно зашунтировать управляющий переход резистором R1.

Полезные устройства для измерения

Практика показывает, что если температура жала используемого паяльника подобрана верно, то, остыв, место пайки будет иметь характерный зеркальный блеск.

И наоборот, пористость и матовость зоны пайки свидетельствует о том, что процедура был проведена не очень качественно.

Выяснить оптимальную температуру плавления вполне можно опытным путём. Для этого необходимы специальные регуляторы нагрева паяльника (лабораторные трансформаторы). Есть, впрочем, и более простой способ осуществлять регулирование температуры – изменять длину жала.

Но этот способ, пожалуй, актуален только для самодельных приборов для пайки. В любом случае мастер имеет возможность предварительно узнать, при какой температуре или при какой длине жала у припоя появляется зеркальный блеск.

Вооружившись этим знанием, можно приступать к настоящей ответственной работе.

При наличии финансовых возможностей стоит приобрести специальный термометр (датчик) для паяльника, осуществляющего замер и калибровку рабочей температуры инструмента.

Таких датчиков сейчас существует достаточно много. И любому желающему приобрести нужную модель онлайн или офлайн не составит труда. Они производят быстрое и точное измерение температуры жала паяльника с помощью термопары (термоэлектрического преобразователя).

При выборе такого термометра стоит обратить внимание и на такие характеристики, как разрешающая способность, диапазон измерения (например, он может быть от 0 до 700 ℃), точность, габариты, возможные источники питания. Однако просто замерить температуру недостаточно

Важно, чтобы паяльник сохранял её неизменной при возможных скачках напряжения в сети – то есть нужен специальный стабилизатор

Однако просто замерить температуру недостаточно

Такое устройство можно изготовить самостоятельно – в свободном доступе есть довольно простые схемы. Кроме того, сейчас существуют паяльники и паяльные станции с уже встроенным стабилизатором.

https://youtube.com/watch?v=s5C2_bJrrro

А ещё многие профессиональные паяльные станции позволяют точно устанавливать температуру и нужный режим пайки простым нажатием кнопок или перещёлкиванием тумблера. Это значительно упрощает процесс работы и позволяет всегда быть уверенным в хорошем результате.

До скольких градусов может нагреваться паяльник

Многих людей, которые совсем недавно начали заниматься пайкой, интересует, до какой температуры нагревается паяльник. У каждой паяльной станции существует свой оптимальный температурный диапазон. Если нагреть жало до таких показателей, спаивание поверхностей будет наиболее качественным и быстрым.

Не стоит давать паяльнику перегреваться. Это приведет к тому, что припоем будет в разы сложнее пользоваться. Оптимальными считаются значения от 250 до 300 градусов.

Для чего необходимо знать температуры паяльника

Многие паяльные станции оснащаются регуляторами мощности

Некоторые люди считают, что не обязательно знать, насколько сильно разогрето паяльное жало. Однако на самом деле каждый человек, который занимается пайкой, должен следить за этими показателями. Дело в том, что информация о нагреве жала упрощает использование паяльника. С ее помощью можно узнать, достаточно ли хорошо разогрет инструмент для работы с используемым припоем.

Также было бы неплохо проследить за тем, сколько нагревается паяльник до нужных температур. Это поможет понять, когда его следует отключить от розетки, чтобы он не перегревался.

Для чего повышать мощность

Чтобы выполнять паяльные работы, требуются инструменты с различными параметрами. При этом иметь несколько паяльников с разной мощностью и, соответственно, с разной температурой нагрева жала, нецелесообразно.

При монтаже компонентов на плату требуется температура жала, достаточная для прогрева выводов и плавления припоя. Увеличенные значения температуры могут привести к сгоранию отдельных элементов, отклеиванию токопроводящих дорожек от платы, повреждению изоляции проводов.

В то же время использование паяльника с меньшей мощностью, а значит и с меньшей температурой нагрева жала, позволяющей достигнуть заданного значения, принуждает увеличивать время воздействия на детали и припой.

В результате от длительного нагрева компоненты выходят из строя, а изоляция может со временем растрескиваться из-за потери механических свойств.

При этом припой должен расплавиться и обеспечить надежный контакт с деталью, которая при таком режиме не подвергнется перегреву.

Большая Энциклопедия Нефти и Газа

Температура жала паяльника должна быть не более 533 К.

Температура жала паяльника должна быть не более 270 С, время касания вывода не более 3 с, интервал между пайками соседних выводов не менее 10с, расстояние от корпуса до места лайки 2 мм.

При распайке выводов МС температура жала паяльника должна быть не более 280 С ( для корпуса типа 4 — не более 265 С), время касания паяльника к каж дому выводу не более 3 с, расстояние от места пайки до корпуса МС по длине вы вода не менее 1 мм, интервал между пайками не менее Ш с. Требуемые температурные условия пайки можно обеспечить, применяя паяльник мощностью 50 — 60 Вт. Так как МС чувствительны к воздействию статического электричества, жало паяльника должно быть заземлено. Рекомендуется пользоваться низковольтным паяльником, включенным в электросеть через понижающий трансформатор с электростатическим экраном между его первичной и вторичной обмотками.

При пайке выводов микросхем в аппаратуру одножальным паяльником: температура жала паяльника не более 280 С и на менее 230 С; время касания каждого вывода не более 4 с; расстояние от корпуса до места пакки ( по — длине вывода) не менее 2 5 мм; интервал между пайками соседних выводов не менее 10с; жало паяльника должно быть заземлено.

Необходимо поддерживать и периодически контролировать ( через 152 ч) температуру жала паяльника с погрешностью не хуже 5 С. Кроме того, должен быть обеспечен контроль времени контактирования выводов микросхем с жалом паяльника, а также контроль расстояния от тела корпуса до границы припоя по длине выводов.

Таким образом, при выборе типа паяльника учитывается два фактора: температура жала паяльника и разница между этой температурой и температурой припоя, а также необходимая продолжительность пайки одной точки. Эта закономерность сохраняется и для монтажа полупроводниковых элементов с той лишь существенной разницей, что уровень температуры плавления припоя и жала должен быть меньшим, а время пайки — более коротким. Для пайки микроминиатюрных транзисторов может быть использован паяльник в виде пинцета с двумя нагревательными элементами.

Пайку микросхем на печатную плату групповым способом производить по следующему режиму: температура жала группового паяльника не более 265 С; время воздействия этой температуры ( одновременно на все выводы) не более 3 с; расстояние от корпуса до места пайки ( по длине вывода) не менее 1 мм; интервал между двумя повторными пайками выводов не менее 5 мин.

С; поддержание и периодический контроль ( через 1 — 2 ч) температуры жала паяльника с погрешностью не хуже 75 С при индивидуальной пайке.

Пайка выводов допускается на расстоянии не менее 3 мм от корпуса матрицы при температуре жала паяльника не выше 523 К в течение времени не более 5 с. Изгиб выводов допускается на расстоянии не менее 3 мм от корпуса матрицы с радиусом закругления не менее 1 5 мм. Допускается любая комбинация и последовательность включения транзисторных структур в матрице при условии, что РК.

Пайка выводов допускается на расстоянии не менее 3 мм от корпуса матрицы при температуре жала паяльника ке выше 523 К d течение времени не более 5 с. Изгиб выводов допускается на расстоянии не менее 3 мм от корпуса матрицы с радиусом закругления не менее 1 5 мм. Допускается любая комбинация и последовательность включения транзисторных структур в матрице при условии, что Рк макс одной транзисторной структуры не превышает 0 5 Вт, а мощность, рассеиваемая всей матрицей, 0 8 В при Гп 228 — — 323 К.

Пайку следует производить на расстоянии не менее 5 мм от корпуса стабилитрона не более 3 с при температуре жала паяльника не более 280 С.

Пайку следует проводить на расстоянии не менее 5 мм от корпуса в течение не более 3 с при температуре жала паяльника не более 280 С.

Пайка анодного вывода допускается не ближе 5 мм от корпуса; время пайки не более 3 с при температуре жала паяльника не свыше 280 С.

Пайка анодного вывода допускается не ближе 5 мм от корпуса, время пайки не более 3 с при температуре жала паяльника не свыше 280 С.

Страницы: 1 2 3

www.ngpedia.ru

Самостоятельное изготовление регуляторов мощности для паяльников

Регулятор мощности для паяльника можно не только приобрети, но и достаточно легко собрать самостоятельно. Монтируют его в разрыв сетевого кабеля устройства в корпусах от небольших старых электроприборов. Для пайки схем применяют перфорированные текстолитовые платы с медным покрытием.

Ниже приведены схемы наиболее часто собираемых терморегуляторов на основе таких радиодеталей, как переменный резистор, симистор, тиристор.

Из резистора

Самый простой терморегулятор для паяльника на основе переменного резистора собирается по приведенной ниже схеме.

Схема терморегулятора на резисторе с переменным сопротивлением

Из тиристора

Плата терморегулятора на основе тиристора имеет следующую принципиальную схему.

Схема регулятора температуры на основе тиристора

Из симистора

Самый простой терморегулятор на таких полупроводниковых деталях, как симисторы, можно собрать по следующей схеме.

Схема терморегулятора на симисторах

Расплавление различных материалов

У мастера вполне может возникнуть необходимость пайки меди – речь, к примеру, может идти о трубах отопления или иных изделиях из данного цветного металла.

Работать паяльником с медью и её различными сплавами можно, применяя разные припои, как мягкие, так и твёрдые. При этом температура пайки медных элементов мягкими припоями составляет 250-300 ℃, а твёрдыми – 700-900 ℃.

А какова должна быть температура жала паяльника, если надо паять, допустим, полипропиленовые изделия? В данном случае оптимальной будет температура в +260 ℃, а условный допустимый диапазон – от +255 до +280 ℃.

Но стоит отметить, что если перегреть паяльник выше 271 ℃ и уменьшить время нагрева инструмента, то поверхность зоны пайки прогреется значительно больше внутренней части. Это означает, что в результате сварочная плёнка окажется очень тонкой.

Оборудование для измерения температуры

Использование датчиков — наиболее простой метод измерения температуры Чаще всего для определения температурных показателей используются специальные лабораторные трансформаторы. Они есть практически у каждого мастера, всерьез занимающегося ремонтом электроники. Однако есть и более простые способы определения нагрева инструмента.

Например, можно просто измерить, насколько сильно разогрелось жало специальными датчиками. Таких термометров достаточно много и приобрести их можно практически в любом магазине электроники.

Выбирая датчик для отслеживания нагрева паяльной станции, необходимо обращать внимание на его характеристики. Диапазон измерений должен быть от 0 до 700 градусов по Цельсию

Этого будет достаточно для любого паяльника, используемого в домашних условиях.

Люди, которые хотят заниматься пайкой, должны заранее разобраться с особенностями нагрева паяльников. Надо определить оптимальные температуры для разных типов припоя и разобраться со способами определения таких показателей.
