Ремонт патрона для шуруповерта своими руками

Из чего состоит шуруповерт? Настройка устройства.

В пластиковом корпусе находится движок и шестереночный механизм, приводящий в действие биту, которая установлена в конце шуруповерта. Устройство предусмотрено наличием тумблера запуска, переключателя направления и скорости оборотов, диодным подсвечиванием и регулятором времени затяжки.

Принцип деятельности инструмента очень прост. Насадка, предварительно зафиксированная в патрон, движется с помощью вала, который приступает к движению от работы мотора посредством редуктора. Перед тем как воспользоваться шуруповертом, следует выяснить, заряжен ли АКБ, и правильная ли насадка установлена.

Непосредственно перед выполнением работы, нужно присмотреть такую насадку, чтобы она соответствовала шляпке самореза или шурупа.

Чтобы установить нужную насадку, следует подобрать ее по величине шляпки элемента крепежа и закрепить в магнитном держателе патрона. Сначала патрон с муфтой надо снять с устройства, а после фиксирования биты, патрон вновь надо закрепить к корпусу шуруповерта.

Затем требуется назначить подходящую частоту оборотов биты. Настройка выполняется посредством специального регулятора. Требуемый режим выставляется в отключенном состоянии инструмента.

Перед использованием электроинструмента, необходимо откорректировать глубину завинчивания элемента крепления. По истечении некоторого времени может возникнуть потребность замены магнитного держателя. Чтобы его сменить извлекается патрон, магнитное крепление и муфта. Далее патрон с муфтой закрепляется обратно в блок-корпус шуруповерта.

Способы закрепления

Выделяют несколько разных методов, при помощи которых можно надежно закрепить элемент на изделии. Наиболее часто выделяют следующие варианты:

Тип «Конус Морз». Подобный способ считается наиболее популярным и известным, применяется он еще с 19 века. Производят заточку вала таким образом, чтобы он подходил к данным конуса, расположенного во внутренней части. При этом создается надежное и качественное крепление.
Резьбовое крепление. Вариант подразумевает, что на валу и патроне выточена специальная резьба, поэтому для закрепления понадобится только накрутить оба элемента друг на друга.
Фиксирующий винт. Деталь используется для более надежной фиксации. Головка винта изготовлена в виде креста, а резьба нарезана с направлением влево. Потребуется разобрать кулачки патрона, чтобы можно было увидеть винт.

Как открутить патрон на «Милуоки»?

Это изделие отличается высоким качеством, надежностью. Также здесь имеется дополнительная функция — фиксация винта. Во время смены патрона нужно сначала удалить этот винт, в инструкции не разрешается делать это самому. Также этот аппарат оснащен патроном с функцией быстрого зажима. В него входит мелкий шаг и 9/16 дюймовая резьба. Менять такую деталь рекомендуется в специальных ремонтных центрах.

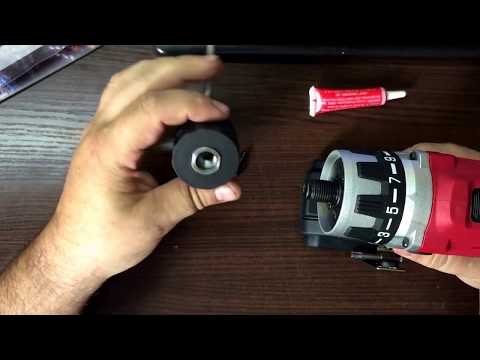

Чтобы открутить патрон на шуруповерте «Милуоки», сначала следует постараться снять этот элемент обычным способом:

Необходимо раскрыть кулачки и убрать винт, который состоит из левой резьбы, путем выкручивания.
В случае неудачной попытки нужно с помощью пробойника слегка ударить молотком для смещения резьбы.
Затем следует ключ-шестигранник восьмерку прижать в кулачках.
Переключить на реверс.
Нужно включить пуск на несколько секунд. При этом необходимо подложить под ключ твердый предмет.

Как правило, после этой процедуры патрон откручивается, но может понадобиться вставить сбоку элемента плоскую отвертку и осторожными движениями смещать с места резьбу. В редких случаях появляется необходимость полного демонтажа прибора с удалением редуктора со шпинделем.

Устройство и основные виды патронов

Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

быстрозажимные;
самозажимные;
зубчато-венцовые, они же кулачковые.

Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.

Быстрозажимной

Устройство типа БЗП состоит из таких деталей:

гайка с зубцами;
зажимающий подшипник;
шайба;
втулка;
губки;
рукав.

Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.

В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.

Самозажимной

Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.

Кулачковый

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

https://youtube.com/watch?v=MC7aTW4CUmw%3F

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Назначение реноватора и скрытые возможности инструмента

Аккумуляторная болгарка назначение инструмента

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Ремонтируем болгарку своими руками быстро и легко

Роль патрона в надёжном закреплении сверла

Зажимные сверлильные патроны для бытовых дрелей выпускаются в трёх модификациях:

ключевой;
быстрозажимной;
зубчато-венцовый.

В конструкции кулачкового зажимного патрона можно разобраться при должном терпении

Корпус ключевого кулачкового патрона выполнен в виде полой закалённой цилиндрической втулки (цанги), на наружной поверхности которой установлена вращающаяся регулировочная обойма. Одной стороной цилиндр крепится на приводном валу дрели, а с другой стороны располагаются кулачки (лепестки) для крепления режущего инструмента (свёрл, метчиков, развёрток и др.). При вращении регулировочной обоймы стальные кулачки с помощью специальной резьбы движутся по направляющим. Если они сближаются друг с другом — сверло зажимается. Если расходятся друг от друга — инструмент освобождается. Сближение и отдаление кулачков зависит от направления вращения обоймы. Надёжная фиксация сверла обеспечивается затягиванием обоймы патрона с большим усилием. Для этого используется специальный ключ или быстрозажимная — на быстрозажимных патронах — муфта.

Дрель с быстрозажимным патроном

Ключ помогает сильно зажимать сверло и легко откручивать регулировочную обойму. В кулачковых зажимных патронах закрепляются свёрла различного диаметра, имеющие цилиндрический хвостовик. Наиболее часто патроны бытовых электрических дрелей рассчитаны на свёрла диаметром от 0,8 до 10 мм или от 1,5 до 13 мм.

Зачем и когда нужно менять?

Зажимное устройство должно обеспечивать сверление отверстий с допустимой точностью.

Но со временем посадочные места на валу и у кулачков изнашиваются, патрон начинает бить. То есть рабочая зона сверла начинает при вращении ходить из стороны в сторону, и отверстие сверлится с отклонениями и по месту, и по диаметру. Износ кулачков не позволяет надёжно закреплять свёрла, и они останавливаются при нагрузке.Выход один — менять изношенный патрон на новый.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Шуруповерты можно смело отнести к самому распространенному электрическому инструменту. Это изделие представляет собой довольно сложное техническое устройство, которое по ряду причин может выйти из строя, как правило, в самый неподходящий момент.

Одна из причин, по которой он перестает работать – это неисправность патрона, в котором происходит фиксация рабочего органа, и его необходимо снять для проведения ремонта или замены.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
Вставить вилку зарядного устройства в розетку
Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

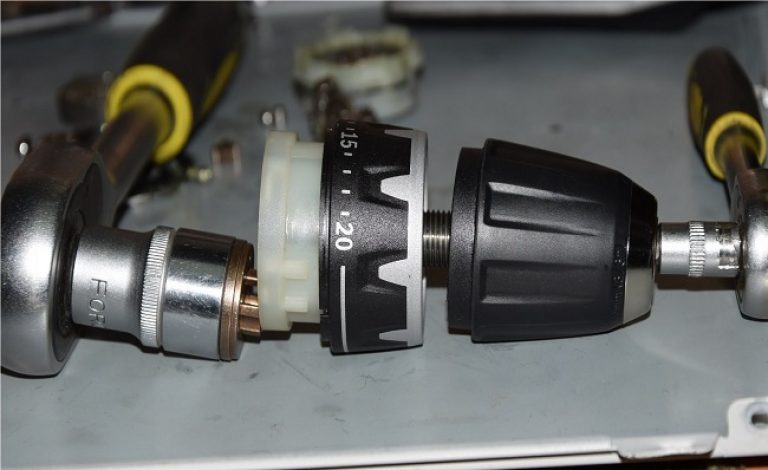

Как снять патрон с шуруповёрта и заменить на новый

Для выполнения домашних дел у хорошего хозяина должно быть много инструментов. При частом использовании отдельные компоненты агрегатов подлежат сносу и прекращают работу. В этой статье мы поговорим о том, как открутить патрон отвертке относительно новый инструмент на нашем рынке. В ней именно эта деталь подвергается наибольшей нагрузке и быстрому износу.

Виды картриджей
Типы крепления

Определение фиксации

Снятие патрона с вала отвертки
Снятие патрона с отвертки Makita
Как пользоваться отверткой

Этот момент представляет собой полый стальной цилиндр в комплекте с кольцом и втулкой. Внутри есть кулачки, они фиксируют съемные кусочки и насадки. Часть надевается на вал агрегата. Поэтому он конусную поверхность или нити. Отверстие в нем предназначен для закрепления съемных инструментов.

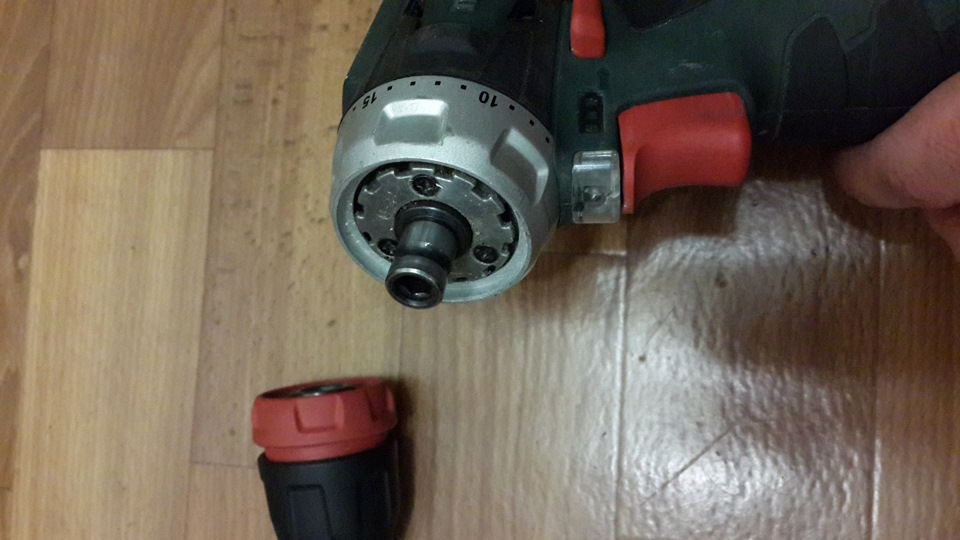

Снятие патрона с шуруповёрта Makita

Компактные отвертки Makita оснащен резьбовым креплением и вспомогательным крепежным винтом левой резьбой.

Мы выполняем действия по очереди:

Открутить винт справа;
Нажать кнопку, которая останавливает шпиндель;
Заверните прибор в толстую ткань и вставьте в тиски;
Зафиксируйте шестиугольник в кулачках;
Ударами молотка на конце гаечного ключа вращайте патрубок и вынимайте его из вала.

Если вы знаете принципы демонтажа, описанные выше, то вопрос заключается в том, как вынуть картридж с отвертки Интерскол, Bosch, другой популярный бренд исчезнет сам собой.

Механические неисправности

https://youtube.com/watch?v=6j2Kyg

Видео:

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Нюансы снятия, разбора и замены головок на шуруповертах разных производителей

Устройство патрона шуруповерта таково, что процедура его снятия, разбора и замены, в целом, одинакова и стандартна для всех моделей. Различия лишь в тонкостях для каждой фирмы.

Макита

Инструменты для дома от этого производителя часто оборудованы пластиковой головкой. Его стоит снимать аккуратно, ведь риск повреждения выше, чем у металлической гильзы. Быстрозажимные устройства на шуруповертах Макита, как правило, одномуфтовые.

Бош

Цилиндры на шуруповертах фирмы Бош устроены аналогично Маките, снимаются и разбираются таким же образом. Отличие лишь в том, что у Боша в цилиндре есть фиксирующий винт. Его необходимо откручивать по часовой стрелке.

Зубр

Для замены патрона нужно по часовой стрелке открутить его с вала.

Снятие головки на шуруповертах моделей Интерскол, Хитачи, ДеВалт, Метабо, Вихрь не отличается разнообразием. Процедура такова:

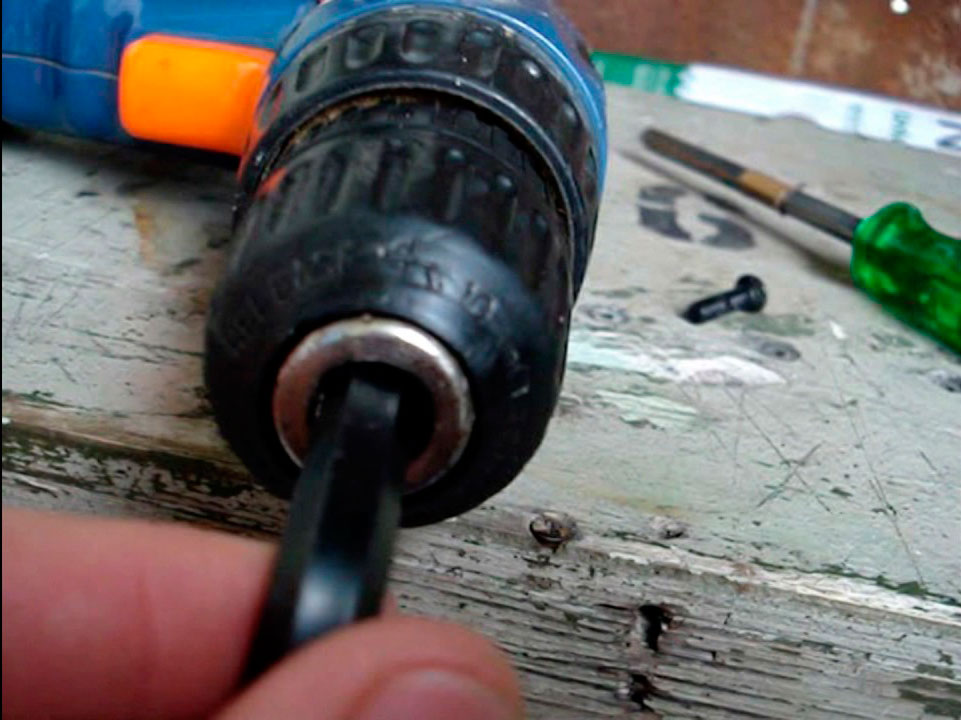

Выкрутить фиксирующий винт отверткой с крестовым шлицем. Предварительно откручиваемый элемент рекомендуется слегка смазать WD-40. Это не только ослабит сильный зажим, но также растворит ржавчину, если она есть.
Зажать в патроне Г-образный шестигранный ключ на 10 мм и больше короткой стороной.
По длинной стороне шестигранника стоит нанести один акцентированный удар молотком в направлении по часовой стрелке. Бить необходимо именно по шестиграннику, а не по самому цилиндру: так можно и зажимающее устройство сломать, и деформировать вал шуруповерта.
После удара можно откручивать патрон рукой.

Бить надо только по шестиграннику

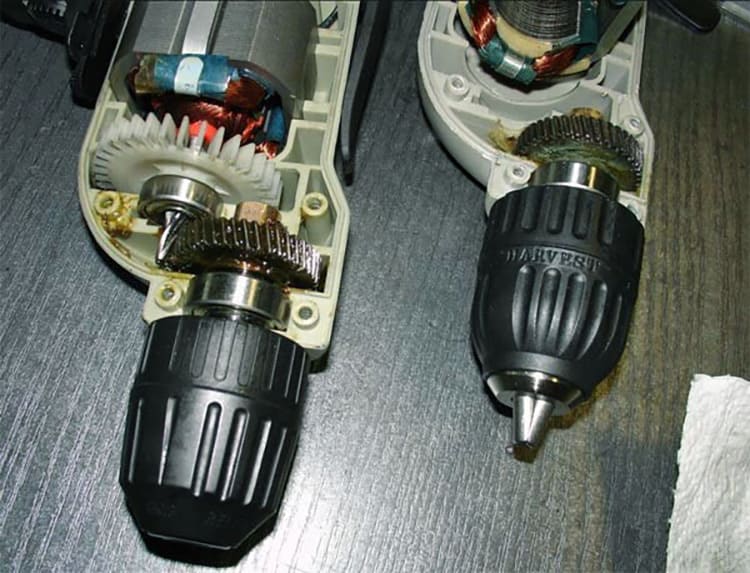

Устройство патрона

Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.

Конструкция патрона

По конструкции патроны бывают:

быстрозажимные (БЗП);
самозажимные;
зубчато-венцовые (ключевые).

Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.

Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.

Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.

Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.

Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.

Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:

саморезы;
шурупы;
гайки;
болты и прочее.

Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.

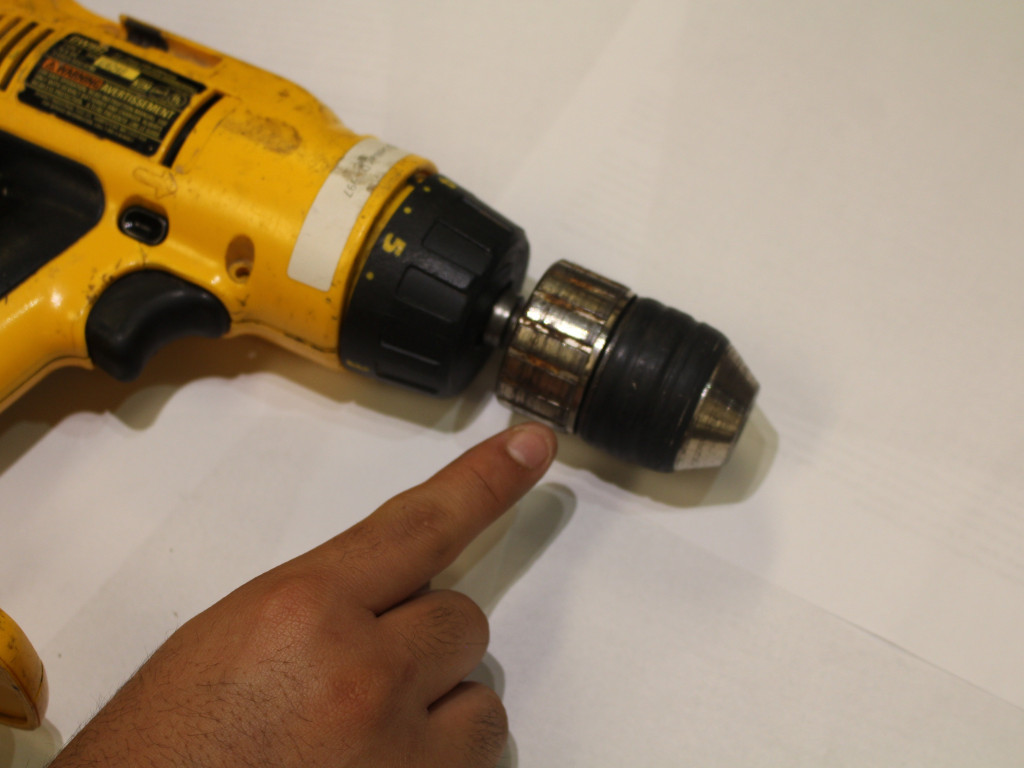

Перед снятием патрона нужно определить способ его фиксации

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Читать также: Сделай сам инструменты и приспособления

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

Ремонт, смазка и чистка этого узла.
Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

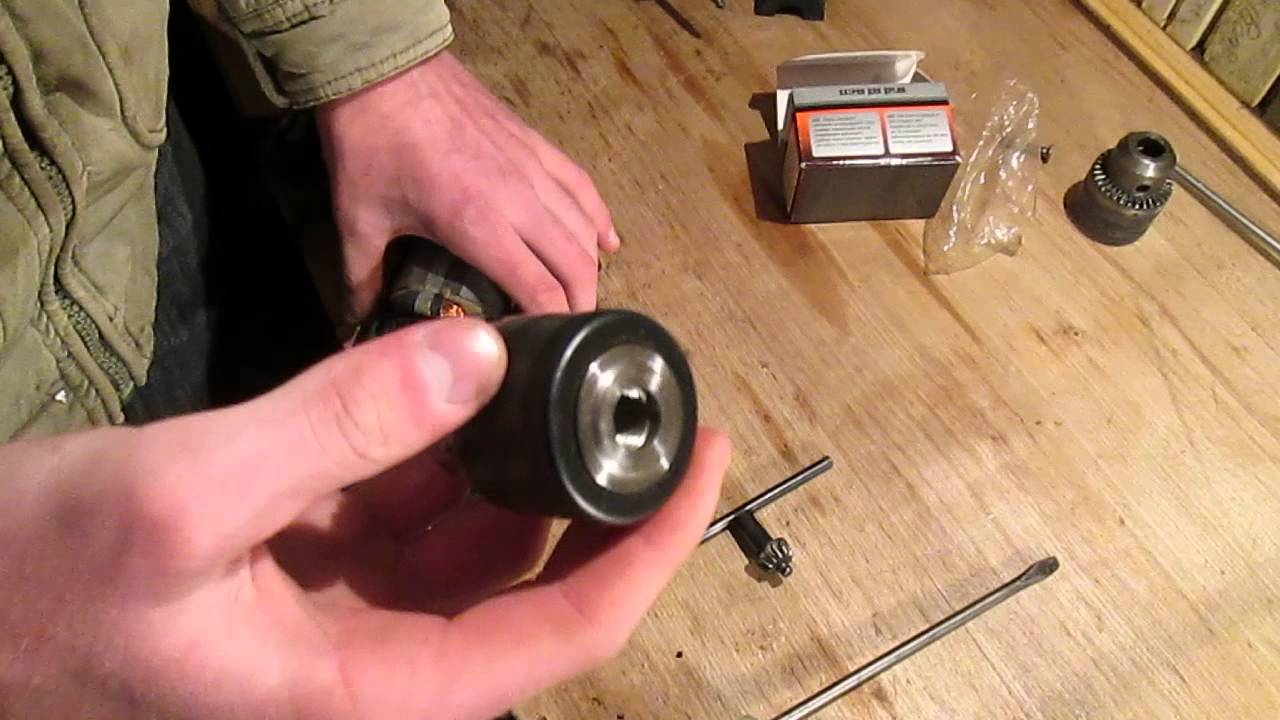

Как разобрать патрон

Существует два вида изделия:

зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
Переключается рукоятка реверса
Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.
