Передаточное число

Определение передаточного числа главной передачи.

Передаточ­ное число главной передачи находят исходя из максимальной ско­рости автомобиля на высшей передаче, заданной техническими условиями на проектируемый автомобиль.

Значение передаточного числа главной передачи определяют по формуле

Ur=3,6(wmaxrk)/VmaxUkUд

где vmax — максимальная скорость автомобиля, км/ч; wmах — мак­симальная угловая скорость коленчатого вала, рад/с; rk — радиус колеса, м; Uk — передаточное число коробки передач на высшей передаче; ид — передаточное число дополнительной коробки пе­редач на высшей передаче (ид = 1).

Полагают, что передаточные числа коробки передач на выс­шей передаче имеют следующие значения: ик= 1,0 — для прямой передачи и ик = 0,9…1,0 — для повышающей передачи легковых автомобилей; ик — 1,0 — для грузовых автомобилей с числом пере­дач не более шести; ик = 0,7…0,8 — для многоступенчатых коро­бок передач грузовых автомобилей.

Найденное расчетным путем передаточное число главной пе­редачи UТ должно иметь следующие значения: не более 5,0 — у легковых автомобилей; не более 7,0 — у грузовых автомобилей грузоподъемностью до 8 т; не более 8,0 — у грузовых автомобилей грузоподъемностью свыше 8 т.

Расчетное значение передаточного числа главной передачи не­обходимо сравнить с существующими передаточными числами главных передач автомобилей аналогичного типа и назначения. В том случае, если у новой модели автомобиля проектируется ве­дущий мост, то это значение передаточного числа уточняют с учетом числа зубьев шестерен главной передачи.

Определение передаточного числа первой передачи коробки передач. Определение передаточных чисел промежуточных ступеней коробки передач.

При опре­делении передаточных чисел коробки передач нужно помнить о том, что I передача предназначена для преодоления максималь­ного сопротивления дороги. Промежуточные передачи коробки пе­редач используются при разгоне автомобиля, преодолении повы­шенного сопротивления движению, работе автомобиля в услови­ях, не позволяющих двигаться с высокой скоростью (гололед, выбитая дорога, задержка впереди идущим транспортом и т.д.), а также при торможении двигателем на затяжных пологих спусках.

При расчете передаточных чисел сначала находят передаточ­ное число I передачи по заданному техническими условиями мак­симальному коэффициенту сопротивления дороги ψmах или мак­симальному динамическому фактору автомобиля по тяге Dmax на I передаче.

Это передаточное число определяют с помощью выражения, полученного из формулы для динамического фактора, пренебре­гая силой сопротивления воздуха, так как она незначительна при небольших скоростях движения:

u1=(Gaψmaxrk)/Mmaxηтрuгuд

где Ga — вес автомобиля с полной нагрузкой, Н; Mmax — макси­мальный крутящий момент двигателя, Н • м.

Полученное передаточное число I передачи коробки передач не гарантирует отсутствия буксования ведущих колес автомобиля. Чтобы не было буксования ведущих колес при движении на I пере­даче, необходимо выполнение следующего неравенства:

(Mmaxηтрuгuдu1)/ Gark≤Dсц=(mp2Ga2φx)/Ga

где Dсц — динамический фактор автомобиля по сцеплению; тР2 -= 1,20…1,35 — коэффициент изменения реакций на задних веду­щих колесах; Ga2 —- вес, приходящийся на задние колеса автомо­биля с полной нагрузкой, Н; фх= 0,6…0,8 — коэффициент сцеп­ления колес с дорогой.

Из этого соотношения определяют новое передаточное число I передачи, при котором буксования ведущих колес не будет:

u1=(mp2Ga2φxrk)/ Mmaxηтрuгuд

После проверки передаточного числа I передачи на отсутствие буксования ведущих колес автомобиля из двух найденных переда­точных чисел I передачи коробки передач для дальнейших расче­тов выбирают меньшее.

По этому значению передаточного числа I передачи и извест­ному значению передаточного числа высшей передачи определя­ют передаточные числа промежуточных передач.

Если высшая передача прямая (ип = 1), то для расчёта переда­точных чисел промежуточных передач используют следующее выражение:

Uk=

где п’ — число передач, не считая повышающую передачу и пере­дачу заднего хода; к — номер передачи.

Если высшая передача повышающая (ик < 1), то значение ее передаточного числа выбирают в соответствии с типом автомоби­ля, а остальные передаточные числа промежуточных передач рас­считывают с помощью приведенного выше выражения.

Передаточное число передачи заднего хода

Uзк=(1.2…..1,3)u1

Окончательное значение передаточного числа передачи задне­го хода определяют при компоновке коробки передач.

Рассчитанные передаточные числа коробки передач являются ориентировочными и при проектировании новой коробки пере­дач могут незначительно изменяться.

Механика приводов. Редукторы. Передаточные механизмы. Характеристики типовых упругих элементов

Лекция 1

Механика приводов

В приводе любой технологической машины имеются механические устройства, преобразующие движение выходного элемента приводного двигателя (вращательное или поступательное) в движение её исполнительного органа. Эти устройства образуют кинематические схемы машин, конкретные исполнения которых

бесконечно многообразны. Они состоят из большого

Рис.1

a- редуктор, б – зубчато-реечная передача, в – шатунно-кривошипный механизм, г –грузоподъемное устройство, д- передача винт-гайка, е – передача винт-гайка качения.(шарико-винтовая передача – ШВП)

количества различных элементов, таких как соединительные муфты, валы и оси, редукторы, рычажные механизмы, передаточные устройства, преобразующие вращательное движение в поступательное и наоборот. Примеры таких устройств показаны на рис. 1.

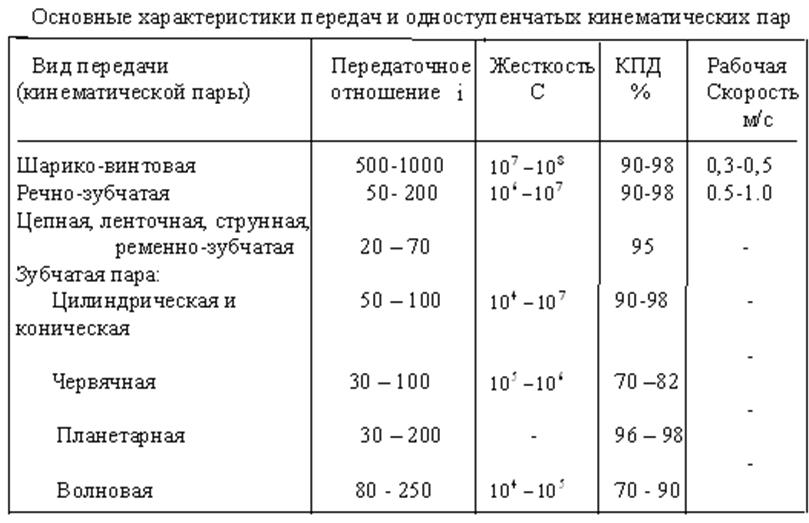

Статические и динамические характеристики механической системы привода оказывают существенное влияние на работу технологической машины и, в частности, на работу ее приводов. Рассмотрим некоторые параметры элементов кинематических схем, отражающие их основные свойства.

Редукторы

(рис.1-а) различных типов изменяет угловую скорость при передаче движения с на . Каждый элемент редуктора характеризуется своей угловой скоростью , ,…, а также передаточным отношением отдельных ступеней передачи, например,

, (1)

где и соответственно угловые скорости ведущего и ведомого валов.

Передаточные механизмы,например, зубчато-реечная передача (рис.1-б),грузоподъёмное устройство (рис. 1- г),передачи винт гайка и винт – гайкакачения (рис.1 д и е) преобразует вращательное движение шестерни с угловой скоростью в поступательное движение рейки с линейной скоростью V. При этом передаточное отношение

(2)

называют радиусом приведения линейной скорости V к валу со скоростью вращения . В отличие от передаточного отношения редуктора (коэффициента редукции) передаточное отношение имеет размерность .

Шатунно-кривошипный механизм

(рис. 1-в) преобразует вращательное движение кривошипа с постоянной скоростью в возвратно-поступательное движение ползуна с переменной линейной скоростью V(t).

Характеристики типовых упругих элементов.

При нагружении многие элементы кинематических цепей подвергаются упругим деформациям, в результате чего механическая часть привода не может всегда рассматриваться как абсолютно жесткое тело. В кинематических цепях наиболее податливыми являются элементы передаточных устройств, характеристики которых рассматриваются ниже. Однако полученные характеристики могут быть использованы и для других устройств кинематических цепей.

Вал, работающий на кручение

(рис.2-а), характеризуется углом закручивания

, (3)

где М — приложенный к валу вращающий момент, — длина вала, G – модуль упругости второго рода, — полярный момент инерции сечения вала.

Коэффициент жесткости определяется отношением

, êï. (4)

Растягиваемый или сжимаемый стержень

(рис.2-б) к которому приложена сила F, имеет следующее значение жесткости (ньютон на метр)

, ïê (5)

где — линейная деформация стержня, — Модуль упругости первого рода, S – площадь стержня.

Цилиндрическая зубчатая передача.

При закрепленной ступице ведущего колеса 1 приложим момент к колесу 2 (рис.2 -в). Вследствие деформации зубьев колесо 2 повернется на угол . Таким образом, жесткость передачи может быть определена по формуле (4). Однако в этом случае жесткость следует считать приведенной к оси колеса 2 ( можно и к оси колеса 1). Таким образом

. (6)

Так как

то . (7)

Итак, жесткость, приведенная к оси ведомого колеса 2, в раз больше жесткости, приведенной к оси ведущего колеса 1.

Ременные и цепные передачи

(рис.2-г). Если жесткость ремня или цепи на растяжение, то при повороте ведомого звена 2 на угол и закрепленном ведущем звене 1 в натянутой ветви возникает сила где — радиус ведомого звена.

Отсюда находим: , (8)

где — жесткость, приведенная к оси ведомого звена; — коэффициент вида передачи. Для ременной передачи для цепной передачи

По формуле (8) можно определить жесткость канатов в барабанных передачах грузоподъемных устройств, канатных дорог и других подобных устройств, где принимают

Соединительные муфты

являются неотъемлемой частью всех передаточных устройств. Они делятся не жесткие, полужесткие и упругие. С помощью муфт осуществляется не только механическое соединение

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.

Эксплуатационный коэффициент (сервис-фактор)

Сервис-фактор (Sf) рассчитывается экспериментальным методом. В расчет принимаются тип нагрузки, суточная продолжительность работы, количество пусков/остановок за час эксплуатации мотор-редуктора. Определить эксплуатационный коэффициент можно, используя данные таблицы 3.

Таблица 3. Параметры для расчета эксплуатационного коэффициента

Тип нагрузки	К-во пусков/остановок, час	Средняя продолжительность эксплуатации, сутки
<2	2-8	9-16h	17-24
Плавный запуск, статичный режим эксплуатации, ускорение массы средней величины	<10	0,75	1	1,25	1,5
10-50	1	1,25	1,5	1,75
80-100	1,25	1,5	1,75	2
100-200	1,5	1,75	2	2,2
Умеренная нагрузка при запуске, переменный режим, ускорение массы средней величины	<10	1	1,25	1,5	1,75
10-50	1,25	1,5	1,75	2
80-100	1,5	1,75	2	2,2
100-200	1,75	2	2,2	2,5
Эксплуатация при тяжелых нагрузках, переменный режим, ускорение массы большой величины	<10	1,25	1,5	1,75	2
10-50	1,5	1,75	2	2,2
80-100	1,75	2	2,2	2,5
100-200	2	2,2	2,5	3

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Как сопоставить возраст кошки и человека

Хозяева кошек зачастую пытаются соотнести возраст своих любимцев с человеческим, применяя знаменитый способ – умножение возраста кошки на семь. Таким образом, годовалое звериное – это ребенок семи лет, двухлетняя кошка – четырнадцатилетний подросток, трехлетняя – двадцативосьмилетний молодой человек. На деле такое соотношение невозможно назвать правильным, чай, скажем, в семь лет человек еще не может иметь потомство, тогда как годовалая кошка абсолютно способна к размножению.Ученые-фелинологи предлагают другие методы подсчета, которые изменяются, в зависимости от возраста звериного. Так, одномесячный котенок по становлению равен полугодовалому ребенку, а двухмесячный – годовалому. В возрасте одного года физическое и умственное становление кошки такое же, как и у человек в 15 лет. Такое соотношение выглядит абсолютно умным: в течение первого года жизни кошка учится жить независимо: добывать пищу, ухаживать за собой, защищаться, ладить с окружающими. Примерно то же самое делает человек в период от рождения до 15 лет.Период с 2-х до восьми лет – возраст полного расцвета для кошки. Он соответствует 24-48 годам у человека. Это время наибольшей физической активности и повышенного интереса к окружающему миру. Позже достижения 8 лет кошка вступает в пору среднего возраста. Как и у людей, данный период у звериных может происходить по-различному: некоторые кошки здоровы и полны сил, а некоторые начинают испытывать действие приближающейся старости.

Основные элементы кинематики равномерного вращательного движения

Мерой перемещения материальной точки за небольшой промежуток времени dt служит вектор элементарного поворота dφ.

Угловая скорость материальной точки или тела — это физическая величина, которая определяется отношением вектора элементарного поворота к продолжительности этого поворота. Направление вектора можно определить правилом правого винта вдоль оси О. В скалярном виде:

ω = dφ/dt.

Если ω = dφ/dt = const, то такое движение называется равномерное вращательное движение. При нем угловую скорость определяют по формуле

ω = φ/t.

Согласно предварительной формуле размерность угловой скорости

= 1 рад/с.

Равномерное вращательное движение тела можно описать периодом вращения. Период вращения T — физическая величина, определяющая время, за которое тело вокруг оси вращения выполняет один полный оборот ( = 1 с). Если в формуле для угловой скорости принять t = T, φ = 2 π (полный один оборот радиуса r), то

ω = 2π/T,

поэтому период вращения определим следующим образом:

T = 2π/ω.

Число оборотов, которое за единицу времени совершает тело, называется частотой вращения ν, которая равна:

ν = 1/T.

Единицы измерения частоты: = 1/c = 1 c-1 = 1 Гц.

Сравнивая формулы для угловой скорости и частоты вращения, получим выражение, связывающее эти величины:

ω = 2πν.

Передаточное число

Расчет ущерба по осаго: калькулятор выплаты рса

Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Повышающая и понижающая передача

Рассмотрим нижнюю картинку. Зеленый шкив с помощью ручки крутит персонаж с силой F. Это ведущий шкив. Синий шкив крутится за счет ремня. Это ведомый шкив. К нему на вал подвешен груз с максимально возможной массой, которую может поднять механизм.

Рис. 8. Виды ремённых передач

1. В первом случае диаметр ведущего и ведомого шкивов одинаковый. Скорость и сила на выходе не поменяется.
2. Во втором случае диаметр ведущего шкива меньше ведомого. Скорость на выходе упадет. Такая передача называется понижающей. Сила при этом увеличится и механизм сможет поднять груз большей массы, чем первый.
3. В третьем случае диаметр ведущего шкива больше ведомого. Скорость на выходе увеличится. Такая передача называется повышающей. Сила при этом уменьшится и механизм сможет поднять груз меньшей массы, чем первый и второй.

Почему так происходит? Любой сложный механизм можно представить через простые механизмы. В данном случае ручка, за которую тянет персонаж и радиус к точке на окружности, которую толкает приводной ремень, образуют рычаг. Посмотрите на следующий рисунок.

Рис. 9. Схема понижающей и повышающей ремённой передачи

Короче плечо рычага к нагрузке (радиус шкива) – больше сила, но меньше пройденный путь.

Длиннее плечо рычага к нагрузке (радиус шкива) – меньше сила, но больше пройденный путь.

Эти схемы с понижающей и повышающей ремённой передачей наглядно демонстрируют работу золотого правила механики — за выигрыш в силе приходится платить таким же проигрышем в расстоянии (схема 1) или за выигрыш в расстоянии приходится платить таким же проигрышем в силе (схема 2).

Некоторые тонкости

Передаточное отношение определяется при наличии как минимум двух зубчатых колес (шестерен), которые находятся в зацеплении между собой. Такое сопряжение именуется зубчатой передачей.

Самый простой способ рассчитать передаточное число – посчитать количество зубьев на каждом из имеющихся колес, а после произвести деление числа зубьев ведомой шестерни на количество колес ведущей шестерни. Данное рациональное число и будет являться передаточным отношением.

Важно иметь в виду, что в случае определения передаточного числа в зубчатой передаче, имеющей несколько шестерен, необходимо опять-таки делить количество зубьев ведущего колеса на количество ведомого. При этом параметры промежуточных шестерен не учитываются

Выбор — передаточное число

Выбор передаточных чисел основной и дополнительной коробок передач производится при тяговом расчете автомобиля.  

Выбор передаточного числа зависит от требуемой скорости движения автомобиля и мощности двигателя. У легковых автомобилей передаточное число колеблется в пределах от 3 2: 1 до 6 2: 1, у грузовых автомобилей — от 5 2: 1 до 7 5: I, а иногда и выше.  

При выборе передаточного числа следует избегать общих множителей между числом ходов червяка и числом зубьев червячного колеса. В этом случае с помощью цилиндрической фрезы получают более чистую боковую поверхность и более высокую точность в положении начальной окружности червячного колеса, а также более благоприятные условия для работы и меньшего износа червячной передачи.  

Вопрос о выборе передаточного числа мультипликатора представляет собой отдельную задачу.  

Некоторые рекомендации по выбору передаточных чисел помещены в табл. 6.4. Наибольшие значения передаточных чисел следует принимать лишь в крайних случаях, так как передачи с наибольшими значениями i имеют большие габариты.  

Может быть несколько причин, вызывающих желательность выбора передаточного числа у нижнего предела допустимых значений. Например, если нагрузка от трения составляет небольшую часть от общей нагрузки, то зубчатая передача может быть сделана более простой и экономичной.  

К этим значениям и следует стремиться путем выбора передаточного числа кинематической схемы соединения электромагнита с исполнительным устройством при заданной противодействующей характеристике последнего и заданных размерах полюсного наконечника.  

Вторым шагом при предварительном выборе основных параметров электропривода является выбор передаточного числа / редуктора, связывающего основной вал проектируемого механизма с двигателем.  

Приведенные оптимальные передаточные числа являются лишь отправными величинами при выборе рабочего передаточного числа. Последнее выбирается после производства ряда расчетов с различными передаточными числами и сопоставления результатов с учетом максимально допустимой скорости механизма и требуемой мощности двигателя.  

Если для привода используется высокоскоростной двигатель, то возникает проблема выбора передаточного числа механизма, связывающего двигатель с исполнительным звеном.  

Таким образом, отмечая возможность улучшения тягово-сцепных свойств и экономичности автомобилей выбором оптимального передаточного числа межосевого дифференциала, необходимо констатировать, что окончательно эту задачу можно решить после проведения широких экспериментальных исследований по оценке фактических режимов работы автомобилей в различных дорожных условиях и выявлению истинного статистического распределения динамических реакций на осях и крутящих моментов, подводимых к ним, в том числе и при отборе мощности.  

Средние значения КПД отдельных передач приведены в табл. 5.4, а рекомендации по выбору передаточных чисел — в табл. 5.5. Так как передачи с большими передаточными числами имеют большие габариты, их следует применять лишь в крайних случаях.  

Если в системе привода с неизменным потоком возбуждения оптимальное значение передаточного числа редуктора не зависело от полного пути перемещения, то в рассматриваемой — системе эта зависимость — явно имеет место. Следовательно, выбор оптимального передаточного числа редуктора следует производить с учетом гистограммы перемещений рассматриваемого механизма.  

Кривые статической характеристики муфты типа свключено — выключено. а — момент в функции скорости. б — момент в функции сигнала управления.| Видоизмененная характеристика момент — сигнал управления ( с учетом гистерезиса муфты типа включено — выключено.| Кривые нелинейных статических Характеристик, типичные для некоторых муфт вихревых токов и фрикционно-дисковых муфт. а — момент в функции скорости. о — момент в функции сигнала управления.

Если действительный рабочий цикл совершается в растянутый период времени, то значительное количество тепла может быть удалено путем естественного охлаждения; но если рабочий цикл уплотнен в малый отрезок времени и включает высокие ускорения, то следует выбирать муфту увеличенного размера или прибегать к искусственному охлаждению. Способность муфты управлять заданной нагрузкой рассматривается в связи с выбором передаточного числа зубчатой передачи в § 14 — 7; здесь будет рассмотрена лишь энергия, рассеиваемая в муфте.  

Выбор и расчет мотор-редуктора

Покупка моторного редуктора – инвестиции в технико-технологические бизнес-процессы, которые должны быть не только обоснованными, но и окупаемыми. А окупаемость во многом зависит от выбора мотор-редуктора для конкретных целей. Осуществляется он на основе профессионального расчета мощности, размерности, производительной эффективности, требуемого уровня нагрузки для конкретных целей использования.

Во избежание ошибок, которые могут привести к раннему износу оборудования и дорогостоящим финансовым потерям, расчет мотор-редуктора должны производить квалифицированные специалисты. При необходимости его и другие исследования для выбора редуктора могут провести эксперты .

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

где U12 – передаточное отношение шестерни относительно колеса;

ω1 и ω2 – угловые скорости ведущего и ведомого элемента соединения;

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Многие покупатели перед выбором червячного редуктора или вовремя, сталкиваются с проблемой не знания, какое именно передаточное число им нужно. Эта статья Вам поможет с этим разобраться.

Во-первых, нужно правильно понимать два понятия – это номинальное передаточное число (отношение) и фактическое. Первое обозначение придумано для округления значений по факту и стандартизации числовых показателей. К примеру, червячный редуктор Ч 100 имеет фактически передаточное отношение 15,5, что приравнивается к номинальному числу 16. То есть все показатели будут соответствовать в большую или меньшую сторону: 7,75=8, 10=10; 12=12,5; 24=25; 31=31,5, 20=20, 40=40, 48=50, 64=63, 84=80.

Во-вторых, существуют термины как тихоходный вал и быстроходный. Первый это вал выходной, то есть который крутит приводной в действие механизм с помощью редуктора, а второй это вал за который крутят электродвигателем (принцип червячного мотор редуктора) или иным приспособлением.

Принцип действия

Основная особенность системы с червяком – самоторможение – делает его особенно актуальным для комплектации производственного и промышленного (профессионального) оборудования. За счет самоторможения шестеренка приходит в движение под воздействием винта (червяка), но сама она при этом винт не вращает.

Принцип построен на взаимодействии двух функциональных элементов:

• Ведущий червяк принимает от мотора энергию вращения и преобразует ее. Имеет форму винта.
• Ведомое колесо получает преобразованную энергию от червяка и «раскручивает» выходной вал.

Это интересно: Передаточное число — расчет, формула, определение

Взрывозащищенные исполнения мотор-редукторов

Мотор-редукторы данной группы классифицируются по типу взрывозащитного исполнения:

• «Е» – агрегаты с повышенной степенью защиты. Могут эксплуатироваться в любом режиме работы, включая внештатные ситуации. Усиленная защита предотвращает вероятность воспламенений промышленных смесей и газов.
• «D» – взрывонепроницаемая оболочка. Корпус агрегатов защищен от деформаций в случае взрыва самого мотор-редуктора. Это достигается за счет его конструктивных особенностей и повышенной герметичности. Оборудование с классом взрывозащиты «D» может применяться в режимах предельно высоких температур и с любыми группами взрывоопасных смесей.
• «I» – искробезопасная цепь. Данный тип взрывозащиты обеспечивает поддержку взрывобезопасного тока в электрической сети с учетом конкретных условий промышленного применения.
