Все типы сварных соединений и виды сварных швов по гост

Положение электрода во время сварочного процесса

Наклон электрода зависит от видов сварных соединений и швов. Угол наклона влияет на скорость разогрева металла. При дуговой сварке для того, чтобы зажглась дуга, электрод следует держать перпендикулярно. Затем необходимо осуществлять небольшой наклон. Сварочный шов получится более качественным, если сварку проводить короткой дугой.

Применять сварку способом «углом вперед» имеет смысл, когда процесс осуществляется в труднодоступных местах. Однако, способ не лишен недостатков. Процессу сварки будет мешать жидкий шлак, находящийся все время впереди. Сварная дуга может или совсем погаснуть, или начать «блуждать». Качество шва может быть значительно снижено, если появятся пропущенные участки.

Способ «углом назад» находит применение в угловом варианте и при соединении стыков. При сварке под прямым углом электрод держат перпендикулярно поверхности. Это позволяет контролировать жидкий шлак и следить за тем, чтобы он перемещался вслед за сварочной ванной. На качество шва это будет оказывать благоприятное воздействие. Если шлак окажется перед электродом, то это можно исправить, перейдя на некоторое время на способ «назад углом».

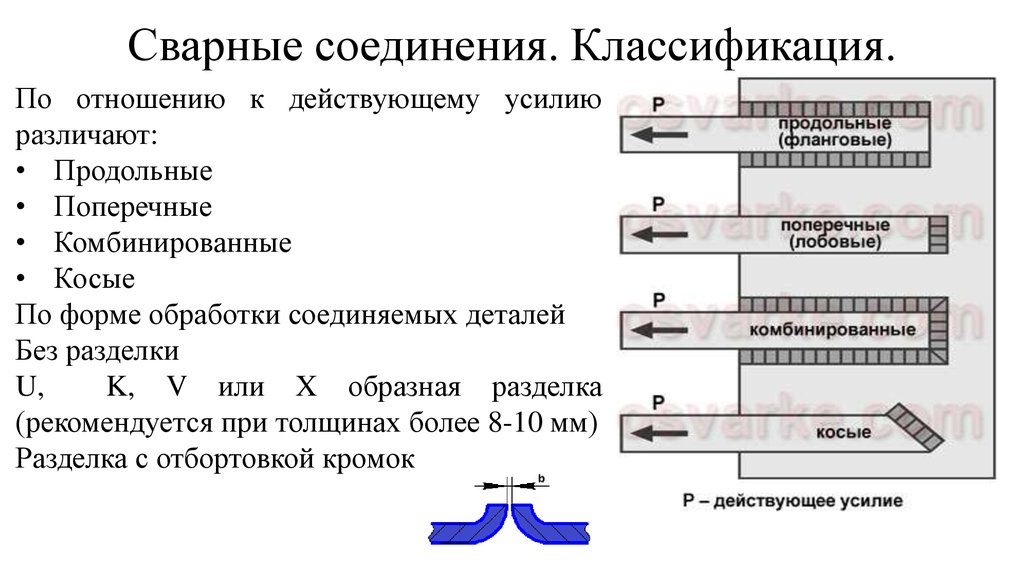

Классификация сварочных швов

Все сварные соединения нормируются специальной документацией, которая определяет понятия, области и места выполнения сварки. Описанная терминология применима для технической документации, которая прилагается по окончании выполнения швов. Эти же понятия указаны в учебных и методических пособиях, по которым производится подготовка сварщиков, а также дальнейшее обучение и повышение их квалификации.

Таблица классификаций сварных швов.

Используя общепринятые сокращения, даже при отсутствии документации по маркировке соединения или общей спецификации можно определить, какое именно сварное соединение выполнено в том или ином месте строительной конструкции. Приняты следующие условные обозначения: стыковые сварные соединения принято обозначать буквой «С», при выполнении шва внахлест – указывают «Н», если предусмотрены тавровые стыки, то на спецификации обозначено «Т», угловые – «У».

В основном сварочные соединения и швы принять разделять по нескольким признакам:

По виду конечной формы поперечного сечения:

1. Стыковые, то есть свариваемые детали располагают по одной плоскости.
2. Угловые, когда металлические детали находятся друг к другу под углом, при этом его величина значения не имеет.
3. Прорезные, если детали, наложенные друг на друга, взаимно проплавляются. При этом одна из деталей (верхняя) проплавлена целиком, а другая часть сварного соединения (нижняя) лишь частично. Сам шов представляет собой заклепку. Это соединение еще называют электрозаклепочным.

По конфигурации при сварке:

• прямолинейного характера;
• криволинейного вида;
• кольцевого вида.

По длительности сварного соединения:

1. Соединения, выполненные сплошным швом. Их длина колеблется от 300 мм до 1 м и более.
2. Которые выполнены прерывисто. При этом расположение шва может быть по цепочке, в шахматном порядке, в зависимости от конструктивных особенностей детали и предъявляемых требований.

По способу применяемой технологии сварки:

• дуговая сварка без применения дополнительных средств (газа, флюса);
• сварка, выполненная в среде с наличием газа (например, аргона).

По количеству нанесения сварочных элементов:

• односторонний;
• двухстороннее соединение;
• многослойные.

По количеству металла, который образовался в результате наплавления:

• нормальное;
• усиленное;
• ослабленное.

Обычно нет строгого разделения по всем типам классификаций. При работе сварные соединения могут быть прямолинейные стыковые усиленные. То есть сочетания могут быть самыми разнообразными, в зависимости от сложности металлической конструкции, требований жесткости и надежности, наличия расходных материалов, а также мастерства сварщика.

По пространственному положению

Последующая классификация швов и соединений осуществляется по месту наложения в пространстве. Их делят на:

• Нижнее. Часто встречается на заводах и крупных производствах. Обеспечивает равномерное распределение расплавленного металла, с минимальным количеством потеков и наплывов. Чтобы сваривать большие изделия в нижнем положении применяются вращающиеся кондукторы. Электрод или горелка всегда направлен сверху вниз. Так можно выполнять все виды стыков по способу соприкосновения друг с другом (углом, внахлестку, и т. д.).
• Вертикальное. Отличается повышенной сложностью и требует определенных навыков. Применяется при сварке труб (прохождении швов по бокам) или скреплении больших конструкций, за невозможностью перевернуть их для нижнего положения. Требует большего времени для наложения шва, меньшей силы тока, и прерывистой дуги, для предотвращения потеков. Электрод направляется снизу вверх. Так же ведется и сварка.
• Горизонтальное. Используется при соединении вертикальных труб или листов металла. Чревато потеками при медленном ведении шва, или не проваренными местами при быстром проходе. Для удобства стороны выставляются со смещением в 1 мм, чтобы образовалась «ступенька» для задержки накладываемого металла. После наложения шва разницу в выступлении поверхностей на 1 мм не видно.
• Потолочное. Самое трудное для сварщиков, но доступное после того, как специалист освоит вертикальный метод. Шов наносится прерывистой дугой, на меньшей силе тока. Используется при сварке труб, когда возможность провернуть изделие отсутствует. Активно применяется на строительных площадках в монтаже потолочных швеллеров и балок.

По месту выполнения сварки

Классификация сварных соединений и швов данной категории зависит от положения свариваемых деталей в пространстве. Например, если нужно починить деталь какой-то конструкции, которую нельзя снять и положить, но она при этом находится на некотором расстоянии от пола, то работу мастер будет производить потолочным,нижним, горизонтальным или вертикальным соединением, отталкиваясь от размещения этой детали.

• Горизонтальные – это сварные швы, которые тянутся слева направо (или наоборот) на вертикальной детали. Чтобы при этом масса металла не стекала вниз, необходимо правильно подобрать скорость движения электродом или горелкой и силу тока (это подбирается для каждого случая в индивидуальном порядке, отталкиваясь от типа сварки, характеристик деталей и мастерства специалиста).
• Вертикальный метод производства стыковых швов ведется на вертикально расположенных заготовках, при этом швы ведутся сверху вниз (или наоборот). Сложность данного процесса заключается в том, что срабатывает сила притяжения Земли и расплавленная металлическая масса все время стекает вниз, что портит и качество и внешних вид детали. Такое соединения рекомендуется проводить в крайних случаях и только тем мастерам, у которых уже есть определенный теоретический и практических багаж знаний для работы такими дорожками. Подробнее с технологией вертикального шва можно ознакомиться тут.
• Потолочным называется положение, при котором деталь находится выше головы мастера, что намного усложняет процесс. При осуществлении потолочных сварочных швов нужно строго соблюдать правила безопасности и технологию выполнения сварки, потому что в данном случае опасность заключается в стекании массы расплавленного металла.
• Нижние способы сварки выполняются тогда, когда деталь располагается внизу по отношению к мастеру. Это самый удобный метод соединения, так как металл не растекается по сторонам или вниз, а стекает в кратер. Кроме этого, свободно выходят газы и шлаки на поверхность. Стыковое сварное соединение в нижнем положении выполняется формированием валиков на протяжении всего стыка деталей. При этом технология сварки простая – достаточно вести электрод или горелку прямо или зигзагом для создания надежной и эстетически привлекательной дорожки.

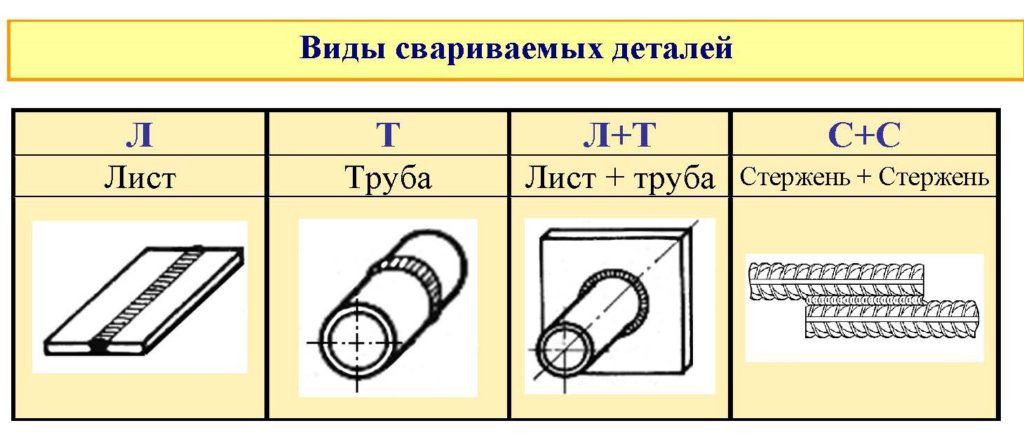

Вид свариваемых деталей

При сварке различают следующие виды свариваемых деталей лист — Л (Р),  труба — Т (Т),  стрежень — (С) и их сочетания между собой лист с трубой (Л + Т), трубы с отводом (Т + О), трубы с трубой через муфту (Т + М + Т),  лист со стержнем (Л+С).

Под понятием «труба» подразумеваются также детали замкнутого полого профиля, таких как: штуцер, патрубок, обечайка, корпус коллектора и пр. Под понятием «стержень » подразумеваются детали круглого и многогранного сплошного сечения, гладкие и с периодическим профилем.

Виды свариваемых деталей Л -лист, Т — Труба, Л+Т Лист +Труба, С — Стержень

Стыковое соединение — сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями и расположенных в одной плоскости или на одной поверхности (рис. 2). Поверхности элементов могут быть несколько смещены при соединении листов разной толщины (см. рис.2, б).

Рис. 2. Стыковые соединения

Угловое соединение — сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев (рис. 3).

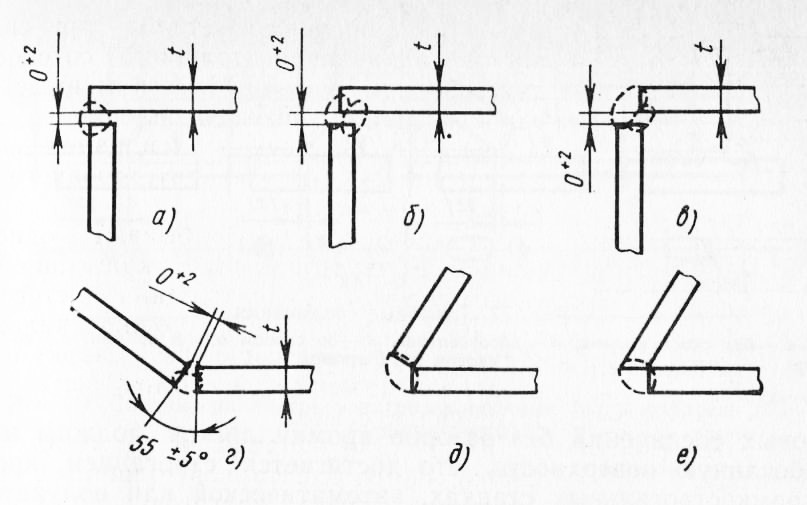

Рис. 3. Угловые соединения

Тавровое соединение — сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента (рис. 4).

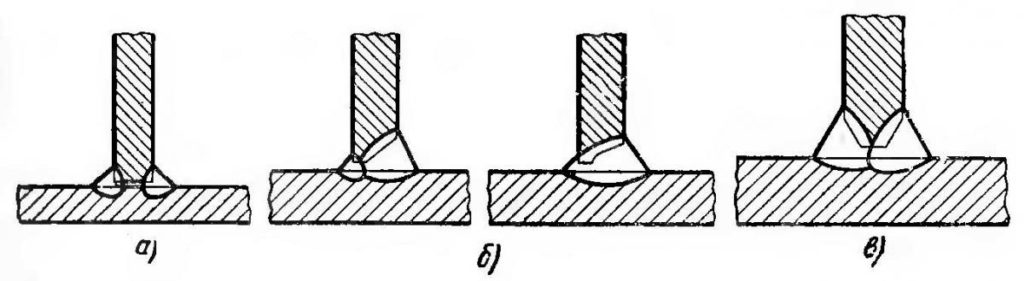

Рис. 4. Тавровое соединение

Нахлесточное соединение — сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга (рис. 5, а, б). Отсутствие опасности прожогов при сварке облегчает применение высокопроизводительных режимов сварки. Применение нахлесточных соединений облегчает сборку и сварку швов, выполняемых при монтаже конструкций (монтажных швов).

Торцовое соединение — сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу (рис. 5, е).

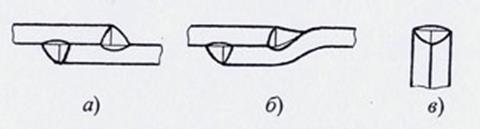

Рис. 5. Нахлесточные (а, б) и торцовое соединения (в)

Сварные швы подразделяют по разным признакам: по типу шва, по протяженности, по способу выполнения, по пространственному положению и по форме разделки кромок.

Методы сварки

Наиболее распространенным методом является ручная дуговая сварка. Она применима практически ко всем типам соединений сварных швов. При соприкосновении электрода с основным металлом образуется электрическая дуга, которую необходимо поддерживать во время всего сварочного процесса.

Сколько будет выдерживать сварной шов, зависит, в частности, от правильно выбранного электрода. В продаже имеется большое разнообразие электродов различных диаметров и покрытий. Для ответственных конструкций следует приобретать хотя и более дорогой, но надежный инструмент. Виды швов, выполненные дуговой сваркой, практически не имеют ограничений. В зависимости от электродов таким способом можно сваривать изделия из различных металлов, в том числе высоколегированную сталь. Наиболее частое применение дуговая сварка находит при соединении изделий из конструкционной стали небольшой толщины.

Имеются разные типы покрытий электродов, каждое из которых решает свою задачу. Широко применяются электроды с основным и рутиловым покрытиями. Целлюлозная обмазка используется при сварке постоянным током. Достоинством кислого покрытия является нетрудный поджиг и сведенное к минимуму разбрызгивание горячего металла.

Выбор диаметра электродов зависит от толщины деталей, подлежащих сварке.

Одним из важных обстоятельств при дуговой сварке является правильный выбор тока, а также установка нужного расстояния между концом электрода и металлической поверхностью.

К прогрессивным методам относится получение сварочных швов полуавтоматом. Производительность проведения работ при таком способе является высокой. Источники питания для полуавтоматов – инверторы или выпрямители. Стоимость инверторов выше, но их применение более предпочтительно.

Вместо электродов при сварке полуавтоматом используется проволока нужного диаметра. Она подается автоматически с помощью специального устройства на место проведения работ. Через сварочный рукав кроме проволоки осуществляется подача газа и охлаждающей жидкости.

Проволока наматывается на катушки различных диаметров. Натяжение проволоки можно регулировать вручную. Диаметр проволоки выбирают в зависимости от толщины деталей. Деформации шва при таком способе являются незначительными, а сами сварочные швы – качественными. Такой способ удобно применять для всех основных видов сварных соединений.

Движения электрода

Виды сварочных швов и способы их нанесения, в частности, зависят от того, каким способом перемещается электрод. Траекторию его движения может выбрать сам сварщик в зависимости от толщины элементов и типов сварных соединений.

Если электрод перемещается вдоль шва, то получается тонкий валик. Такой нитевидный шов можно использовать как первый слой при многоходовом способе.

Когда электрод совершает поперечные колебания, то соединение становится более прочным. Колебательные движения обеспечивают хороший прогрев корня шва и его кромок. Амплитуда колебания позволяет получить шов заданного размера. Характер движения электрода при этом – возвратно-поступательный. Конец электрода может описывать разные фигуры – “лестницы”, “треугольники”, “елочки”, “полумесяц”, “петлю”.

Выбор зависит от типов сварочных соединений. Например, для стыковых и угловых швов будет уместен “полумесяц”, а “петля” обеспечит соединение тонких листов металла.

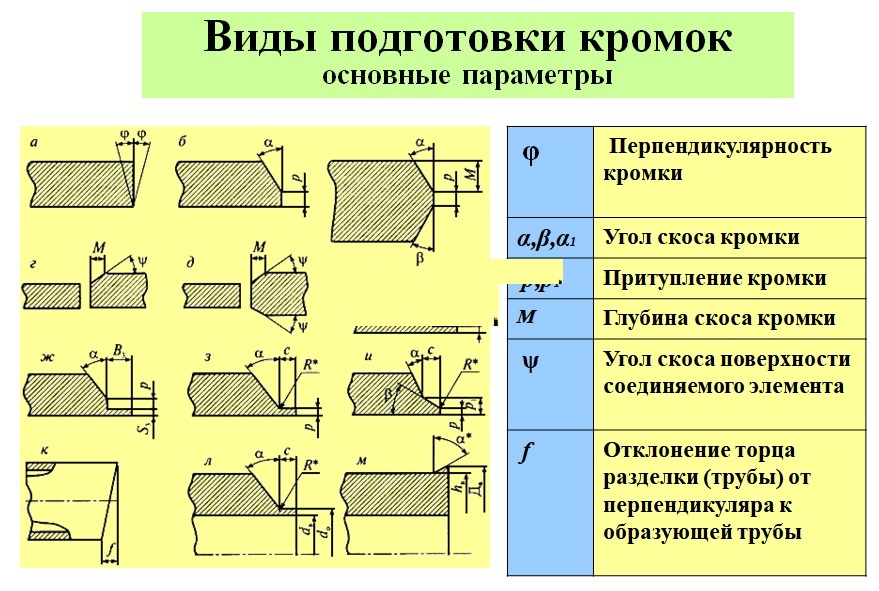

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СВАРНЫХ СОЕДИНЕНИЙ ПРИ РУЧНОЙ ДУГОВОЙ СВАРКЕ

В связи с важностью правильной подготовки свариваемых кромок с точки зрения качества, экономичности, прочности и работоспособности сварного соединения созданы государственные стандарты на подготовку кромок под сварку. Стандарты регламентируют форму и конструктивные элементы разделки и сборки кромок под сварку и размеры готовых сварных швов

ГОСТ 5264-80 «Швы сварных соединений. Ручная электродуговая сварка. Основные типы, конструктивные элементы и размеры» и ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» регламентируют конструктивные элементы подготовки кромок и размеры выполненных швов при ручной дуговой сварке металлическим электродом во всех пространственных положениях.

Необходимо отметить некоторые особенности применения стандартов. Различные способы электрической сварки плавлением в силу их технологических особенностей позволяют получить различную максимальную глубину проплавления. Варьируя основными параметрами режима сварки, конструктивными типами разделки кромок, можно увеличивать или уменьшать глубину проплавления и другие размеры шва.

По указанной причине упомянутые стандарты, регламентирующие конструктивные элементы разделки кромок, учитывают возможность варьирования силой сварочного тока, напряжением, диаметром электродной проволоки (плотностью тока) и скоростью сварки. В тех случаях, когда процесс сварки обеспечивает использование больших токов, высокой плотности тока и концентрации теплоты, возможны повышенная величина притупления, меньшие углы разделки и величина зазора.

При ручной дуговой сварке такие факторы, как величина сварочного тока, скорость сварки и напряжение дуги, изменяются в небольших пределах.

Чтобы обеспечить сквозное проплавление кромок изделия при сварке односторонних стыковых или угловых швов при толщине листов свыше 4 мм, сварку приходится вести по заранее разделанным кромкам. При ручной сварке сварщики не могут существенно изменить глубину проплавления основного металла, но, меняя размах поперечных колебаний электрода, они могут значительно изменять ширину шва.

При толщине листов 9 — 100 мм ГОСТ 5264-80 для стыковых соединений предусматривает обязательную разделку кромок и зазор, которые имеют различную величину в зависимости от толщины металла и типа соединения.

Во всех случаях, используя стандарты на подготовку кромок, следует выбирать такие типы разделок, при которых обеспечиваются наименьшие объем и стоимость работ по разделке кромок, объем и масса наплавленного металла, полный провар по толщине, плавная форма сопряжения внешней части шва и минимальные угловые деформации.

Большое влияние на качество сварных соединений и экономичность процесса сварки оказывают чистота кромок и прилегающей к ним поверхности основного металла, точность подготовки кромок и сборки под сварку. Заготовки для свариваемых деталей следует изготовлять из предварительно выправленного и зачищенного металла. Вырезку деталей и подготовку кромок осуществляют механической обработкой (на пресс-ножницах, кромкострогальных и фрезерных станках), газокислородной и плазменной резкой и др. После применения тепловых способов резки кромки зачищают от грата, окалины и т. п. (шлифовальными кругами, металлическими щетками и др.).

В некоторых случаях при сварке высоколегированных сталей основной металл в зоне термического влияния после резки также удаляют механическим путем. Перед сборкой кромки прилегающие участки основного металла (на 40 мм от кромки) должны быть очищены от масла, ржавчины и других загрязнений металлическими щетками, дробеструйной обработкой или химическим травлением. Детали собирают на прихватках (коротких швах) длиной 20 — 30 мм или в специальных сборочных приспособлениях.

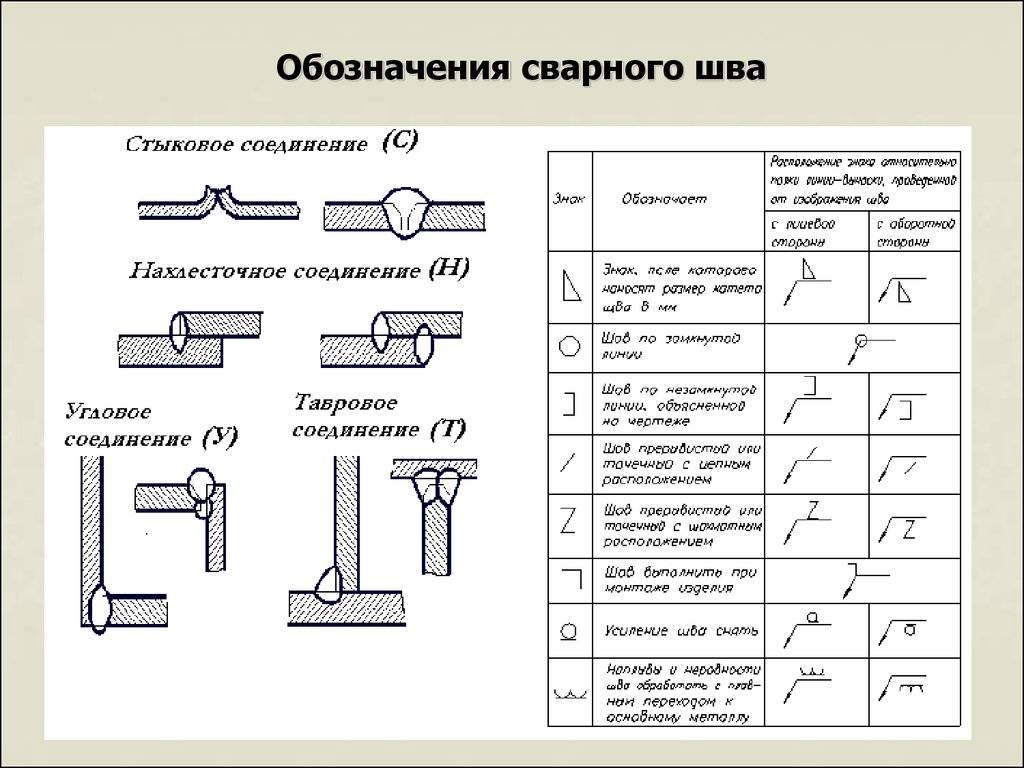

Правила нанесения обозначений и особенности их расшифровки

Выше уже упоминалось о том, как должно выполняться обозначение сварных соединений разных типов. На черту стыка указывает линия с направленной стрелкой, над или под которой наносятся надписи.

Существуют определенные правила, согласно которых должны наноситься все технические надписи. Маркировка сварных швов состоит из 9 взаимосвязанных между собой блоков. На фото ниже показана структура расположения маркировочных знаков.

На фото показано как обозначается сварное соединение на чертеже на примере двухстороннего монтажного стыкового шва, выполняемого ручной дуговой сваркой:

1. В первой колонке изображен вспомогательный знак. Это контур замкнутого шва, определяющий выдвигаемые к элементу монтажные условия.
2. Второй блок содержит код межгосударственного стандарта, в соответствии которого должны осуществляться работы по свариванию металлоконструкции.
3. Третья колонка — это маркировка (обозначение) сварного шва на чертеже.
4. Далее изображен дефис, который на подкатегории разделяет все последующие позиции.
5. Буквы в пятом блоке указывают на технологию, по которой выполняются сварочные работы. Обязательно к заполнению эта позиция не является.
6. В шестой колонке содержится величина углового катета, величина его указана в миллиметрах.
7. Седьмой блок: дополнительное обозначение — прерывистый сварной шов, интервал шага, цепное или шахматное расположение и т. д.
8. В восьмом блоке изображаются вспомогательные знаки, указывающие на тип обработки.
9. Последняя девятая колонка — это показатели чистоты поверхности стыкового соединения. Указывается в случаях, когда после сварочного процесса необходима механическая обработка изделия.

Это приведено стандартное обозначение сварных швов на чертежах, примеры обозначения некоторых уже выполненных соединений приведены ниже.

Пример 1

Представленное на чертеже условное обозначение сварного шва расшифровывается следующим образом:

• знак говорит о том, что непосредственно на месте монтажа после подгонки элементов следует осуществлять их соединение;
• ГОСТ 5264-80 — это номер регламентирующего документа, в данном случае он указывает на то, что с помощью электродуговой сварки выполнен стык;
• С13 — значит, что в стыковом соединении на одном скосе изогнутая фаска;
• знак указывает что с двух сторон шва осуществлено снятие внутреннего термического напряжения (усилия);
• Rz20 — показатель чистоты поверхности лицевой стороны, Rz80 — обратной стороны.

Пример 2

Здесь изображен выполненный автоматической дуговой сваркой (А) по замкнутой линии под флюсом (ГОСТ 11533-75) двусторонний (У2) угловой шов без скоса кромок.

Пример 3

С тыльной стороны создан стык.

Соединение выполнено с применением электродуговой сварки по ГОСТу 5264-80. Шов односторонний с загибом края, контур разомкнутый.

Пример 4

Сварочное соединение под наклоном

• контур стыковки элементов сплошной, выполнен в форме кольца;
• в газовой среде осуществлена сварка, ГОСТ 17771-76;
• стык тавровый (ТЗ), выполнена обработка каждой его стороны без разделки кромок;
• в качестве газовой среды использована окись углерода (УП) газообразной консистенции, электрод — расплавляемый;
• 6 мм составляет длина катета стыкового соединения;
• в шахматном порядке (Z) периодически создается сплошной проваренный участок длиной 50 мм и с шагом 100 миллиметров.

Пример 5

Для выполнения шва применена дуговая полуавтоматическая сварка, чертеж обозначает что шов односторонний (Н1), созданный плавящимся электродом внахлестку без скоса кромок в среде защитных газов. Шов круговой (), выполнен по замкнутой линии, 5 мм (Δ5) составляет дина катета.

Если на чертеже содержится несколько одинаковых соединительных стыков, то только на одном их них наносится условное обозначение. К остальным швам в местах, где должно быть обозначение указываются только их порядковые номера. При этом количество одинаковых соединений указывается на линии-выноске, как показано на примере ниже.

Одинаковыми стыковые соединения считаются в случаях, когда:

• разновидности стыков и размеры элементов являются одинаковыми при сравнении их поперечного сечения;
• одинаковые требования выдвигаются ко всем соединениям.

Когда для сварочного стыка установлена категория его контроля либо контрольный комплекс, то только под линией выноской должно наноситься условное обозначение.

Отдельно о разделке труб под сварку

Разделкой называется операция по формированию на заготовке скошенных кромок. Их наличие требуется на деталях большой толщины для следующих целей:

• обеспечить удобство доступа к корню шва для инструмента сварщика;
• сделать возможной качественную проварку элементов по всей толщине.

Разделка повышает расход материалов вследствие увеличения сварной зоны. Минимальные показатели наблюдаются в том случае, если разделка кромок не производится.

До подготовки торцов трубы к разделке следует обязательно их зачистить. Процедура проходит в 2 этапа:

1. Механическим способом удаляют слой ржавчины, окислов, прочих загрязнений. Осуществляется абразивным инструментом различной степени зернистости, как ручным, так и с применением угловых шлифовальных машин.
2. Химическая зачистка выполняется в целях обезжиривания места, где будет шов, и для удаления других загрязнений. Чаще всего используют органические растворители, но в отдельных случаях применяют протравку кислотой.

Рекомендуем к прочтению Как сваривать автомобиль своими руками

Кромки бывают односторонние и двухсторонние. По форме скоса их делят на V, X, U-образные.

Правильно выполненная разделка труб обеспечит минимизацию внутренних напряжений в конструкции после завершения работы.

Обработка швов

После завершения сварочных работ на поверхности заготовок есть шлаки. Если такие включения попадают в сам шов, то его прочность сильно уменьшается. Подобные наслоение зачищаются в обязательном порядке. Если сварщик делает несколько проходов, то зачистке подвергается каждый шов. При этом применяются два способа. Изначально стык оббивается молотком, а после обрабатывается жесткой проволочной щеткой.

Грубая очистка предполагает использование шлифовальных кругов или специальных ножей. Заготовки большого размера зачищают на станках. Завершающая стадия подразумевает полировку поверхности. Наиболее часто применяют фибровый круг для шлифмашинки. Не исключаются и любые иные методы завершающей отделки сварного соединения.

Вспомогательные знаки

Обозначение сварки на чертеже будет неполным и непонятным без вспомогательных знаков. В таблице ниже приведены знаки вспомогательного характера, указано что каждый из них значит при нанесении на схему.

Используя вспомогательные знаки специалисты при составлении схем металлоконструкций указывают следующую информацию:

1. Необходимость устранить на стыке выпуклость, возникшую при проведении сварочных работ.
2. Потребность в обеспечении на основную поверхность плавного перехода. Осуществить это можно с помощью механической или ручной обработки всех существующих неровностей.
3. Линия сваривания элементов должна оставаться незамкнутой.
4. Контур сварочного стыка должен быть замкнутым.
5. Вначале необходимо провести монтаж подготовленных деталей и только после этого приступать к сварочному процессу.
6. Нужно выполнить точечный или прерывистый шов, расположение его при этом должно быть цепным.
7. В шахматном порядке необходимо создавать соединительный стык.

Каждое дополнительное обозначение сварного шва регламентировано ГОСТом и указывает на уточнения, которые следует дополнительно провести на стыке.

Примечания к обозначениям

Чтобы увидев, как на чертеже обозначается сварной шов правильно прочитать всю техническую информацию, следует запомнить некоторые нюансы:

• сторона, с которой осуществляется сварка одностороннего стыка, является лицевой поверхностью;
• в двустороннем соединении, кромки которого одна относительно другой несимметричны, лицевой стороной считается та, с которой осуществляется выполнение основного шва;
• лицевой поверхностью двустороннего стыка, в котором кромки подготовлены симметрично может выступать любая из сторон.

Все дополнительные символы и знаки наносятся на схемы тонкими сплошными линиями

При создании чертежей следует обратить внимание на то, что все знаки должны иметь такую же высоту, что и цифры

В таблице ниже приведено несколько примеров того, как используются на чертежах дополнительные символы.

Название	Как выглядит стык	Изображение на чертежах
Одностороннее плоское соединение, разделка кромок V-образная
Шов выпуклый двусторонний, кромки разделены в виде символа V
Угловой стык вогнутого типа
Стыковое односторонне соединение, кромки разделены V-образным способом с плоским подварочным швом
Стыковой шов односторонний, V способом выполнен раздел кромок с большим притуплением и подварочным швом
Односторонний плоский стык с V-образным разделением кромок. С помощью дополнительной обработки снято усиление
Угловое соединение с плавным переходом к основному металлу от самого шва

Правила нанесения знаков и специфика их расшифровки

Согласно ЕСКД, артикул записывается по блокам – он состоит из 9 квадратов, каждый из которых дает определенную информацию:

1. пиктограмма, показывающая контур и определяющая условия монтажа;
2. код актуального ГОСТа;
3. тип соединения (тавровое, цепное или другое);
4. способ исполнения (в углекислом газе, в инертном, иной);
5. размеры катета или остальных конструктивных элементов;
6. длина непрерывного участка;
7. дополнительные характеристики (допустим, порядок или расположение);
8. длина шага и прочие вспомогательные показатели, связанные с особенностями обработки;
9. параметры чистоты.

Требования к маркировке

Они унифицированы и подразумевают, что отраженная информация будет полезной и наглядной, а для этого должны выполняться следующие условия:

• данное техническое описание объединяет отдельные элементы в какое-то определенное изделие;
• таблица содержит всю информацию, нужную для проведения работ;
• стык создается строго по установленной правилами технологии.

Их соблюдение – залог безошибочного составления документации, а значит важный шаг к качественному и оперативному завершению задачи, то есть к получению достаточно надежного объекта, способного выдерживать запланированные нагрузки и эксплуатироваться необходимое время. И раз конечный исполнитель должен понимать, как обозначаются сварные швы на чертежах, он также обязан знать эти требования и принципы, по которым они составлены, а также, напомним, уметь с ходу читать предоставленные ему схемы. Поэтому его долг – изучение ГОСТов и практик, актуальных для его предприятия или даже сферы в целом. Идеальный вариант – когда между конструктором и специалистом, непосредственно соединяющим детали, есть прямой контакт, тогда они могут быстро обсудить и согласовать любой непонятный момент. Но так происходит лишь в единичных случаях, а потому все должны действовать строго в рамках продуманных регламентов и норм, страхуя себя от ошибок. Выше мы подробно рассмотрели обозначение соединений на планах, примеры обозначения тоже привели. Надеемся, что теперь вам будет проще читать артикулы и понимать, что за ними скрывается.

ГОСТы: сварные соединения. Типы, конструктивные элементы и размеры

Ручная дуговая сварка: типы соединений, подготовка кромок, размеры сварного шва

• ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.
• ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры.

Сварка под флюсом: типы соединений, подготовка кромок, размеры сварного шва

• ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры.
• ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры.

Дуговая сварка в защитном газе: типы соединений, подготовка кромок, размеры сварного шва

• ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры.
• ГОСТ 23518-79 Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры.

Дуговая сварка алюминия и сплавов в инертном газе: типы соединений, подготовка кромок, размеры сварного шва

Соединения сварные точечные: типы соединений, подготовка кромок, размеры сварного шва

• ГОСТ 14776-79 Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры.
• ГОСТ 28915-91 Сварка лазерная импульсная. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры.

Соединения сварные трубопроводов: типы соединений, подготовка кромок, размеры сварного шва

2.2 Обозначения сварных швов

Условные изображения швов сварных соединений. Основные типы, конструктивные элементы, размеры и условные обозначения сварных соединений и швов на чертежах, а также форма и размеры подготовки свариваемых кромок из различных конструкционных материалов, применяемых при дуговой сварке, регламентируются стандартами.

На чертежах сварных изделий применяют условные изображения и обозначения швов, приведенные в ГОСТ 2.312-72.

Шов сварного соединения, независимо от способа сварки, условно изображают: видимый — сплошной основной линией (рисунок 17.а — 17.в), невидимый — штриховой (рисунок 17.г). Видимую одиночную сварную точку, независимо от способа сварки, условно обозначают знаком «+» (рисунок 17. б).

От изображения шва или одиночной точки проводят линию- выноску с односторонней стрелкой, указывающей место расположения шва. Линию-выноску предпочтительно выполнять от изображения видимого шва.

На изображение сечения многопроходного шва допускается наносить контуры отдельных проходов, при этом их необходимо обозначать прописными буквами русского алфавита (рисунок 18. а).

Рисунок 18 — Изображение сечения многопроходного шва (а) и нестандартных швов (б)

Нестандартные швы (рисунок 18.б) изображают с указанием конструктивных элементов, необходимых для выполнения шва по данному чертежу.

На чертежах поперечных сечений границы шва наносят сплошными основными линиями, а конструктивные элементы кромок в границах шва — сплошными тонкими линиями.

Виды сварочных швов

Согласно ГОСТ 5264-80 существуют следующие виды сварочных швов:

Стыковые швы — на чертежах обозначаются буквой «С». При сваривании стыковых швов, делают провар с одной, либо двух сторон, смотря какое по прочности нужно получить соединение.

Угловые швы — на чертеже обозначаются буквой «У». При сварке угловых швов чаще всего свариванию подвергается внутренний угол. Однако для получения большей прочности может провариваться и наружный угол.

Тавровые швы — на схемах и чертежах обозначаются буквой «Т». Сварка тавровых соединений может осуществляться как с одной стороны, так и с двух (двухстороннее соединение).

Нахлёсточные швы — имеют условное обозначение на схемах в виде буквы «Н». При сварке нахлёсточного шва, металлы накладываются друг на друга, а затем привариваются с торцевой стороны и плоской поверхностью.
