Патрон цанговый для фрезерного станка: виды, специфика работы цанги зажимной

Как устроены зажимные цанговые патроны

Чтобы изготовить цанговый патрон, используют закаленную инструментальную сталь. Этим обеспечивается высокая прочность устройства, которому предстоит долгая эксплуатация, в ходе которой будут многократно закрепляться и сниматься заготовки или инструменты.

Зажимной цанговый патрон

Конструкция зажимного цангового патрона включает:

корпус;
цангу;
сжимающее кольцо;
контргайку.

Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).

Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:

упрощении процесса установки или снятия детали (заготовки);
возможности надежной фиксации детали, имеющей небольшой диаметр;
возможности использовать твердые вставки.

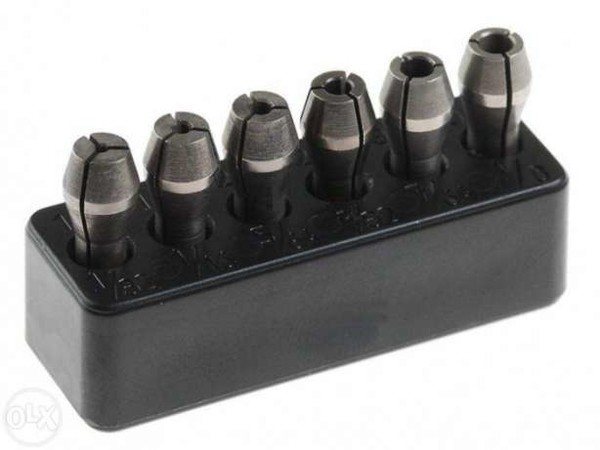

Цанговый патрон ER с набором цанг разного диаметра

Цанговый патрон ER выпускается с набором цанг под заготовки разного диаметра, которые устанавливаются в зависимости от конкретных размеров хвостовиков.

Как сделать патрон для мини дрели

Всем известно, что дрель в хозяйстве — очень полезный и универсальный инструмент. При наличии дома дрели можно повесить на стену картину, поправить мебель, починить ряд нужных предметов. А что делать, если дрели дома нет, а постоянно просить у соседей уже как-то неудобно?

Можно купить её в магазине, но приспособление это весьма недешевое. А можно собрать мини-дрель своими руками на основе подручных материалов, которые есть практически в каждом доме. Как это сделать, мы и расскажем в этом материале, представив к вашему вниманию несколько простых способов сборки мини-дрели своими руками в домашних условиях.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм.

Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра.

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Это интересно: Цельнометаллическая просечно вытяжная сетка цпвс

Размерные параметры изделия

Цанга может использоваться в станках разного типа, что определяет и широту ее размерных диапазонов. В среднем можно говорить о следующих параметрах:

Длина – от 35 до 70 мм. Причем стандартом считается 35,5 мм.
Диаметр зажимной головки – от 8 до 13 мм.
Длина резьбы – от 9 до 16 мм.
Глубина профиля паза – обычный формат 2х0,8 мм.
Посадочный диаметр – от 6 до 22 мм.

Градация размерного ряда никак не обуславливает зависимость между разными характеристиками. Например, типовая токарная цанга для фрезера на 8 мм может иметь длину 70 мм, а деталь с посадочным диаметром 10 мм – 45 мм. Многое в размерах определяется и характером обработки. Механическое воздействие может выполняться под наклоном на некоторых станках, что, к примеру, усложняет использование длинных элементов. Это же касается и ограничений по совмещению зажимных механизмов с бабками станка разного калибра.

В машиностроении

Предназначены для зажима инструмента или детали цилиндрической формы. Например, фрез с цилиндрическим хвостовиком. Иногда встречаются специальные цанги для квадрата или шестигранника.

Цанга устанавливается в специально предназначенный для неё цанговый патрон. Патрон может быть неотделимой частью шпинделя станка (как правило, это миниатюрные «часовые» станки) или самостоятельным изделием (устанавливаемым на станок с помощью инструментального конуса или на посадочное место токарного патрона).

Существует множество типоразмеров цанг, отличающихся конструктивно. Для каждого типоразмера подходит только свой патрон. Машиностроительные цанги общего применения можно разделить на:

цанги с одной зоной зажима и с двумя зонами зажима. Зажим детали в двух зонах вдоль оси не позволяет ей отклоняться от оси шпинделя. Зажим в одной зоне менее жесткий.
Сквозные и глухие. Сквозные цанги не имеют ограничения на длину детали.
Для метчиков используют специальную разновидность цанг, имеющие паз для квадрата на хвостовике метчика и обеспечивающие осевую компенсацию.

В автоматах продольного точения цанги используются для закрепления детали, то есть, по сути, цанговый патрон выступает в роли токарного. Такое решение применяется ввиду малых размеров обрабатываемых деталей. Существует множество разнообразных цанг для автоматов продольного точения. Они могут иметь керамические или твёрдосплавные вставки, для большей износостойкости и исключения налипания металла детали на цангу.

Цанги типа ER

Сегодня наиболее распространены цанги типа ER. Это цанги со сквозным отверстием и двумя зонами зажима. Конструктив предложен в 1973 году компанией Rego-Fix. Удачное решение быстро распространилось и унифицировано стандартами DIN 6499, ISO 15488.

Другие машиностроительные цанги

Существует большой парк оборудования с другими типами цанг. Чаще всего они используются в миниатюрных станках. Наиболее известны цанги C-серии и аналогичные.

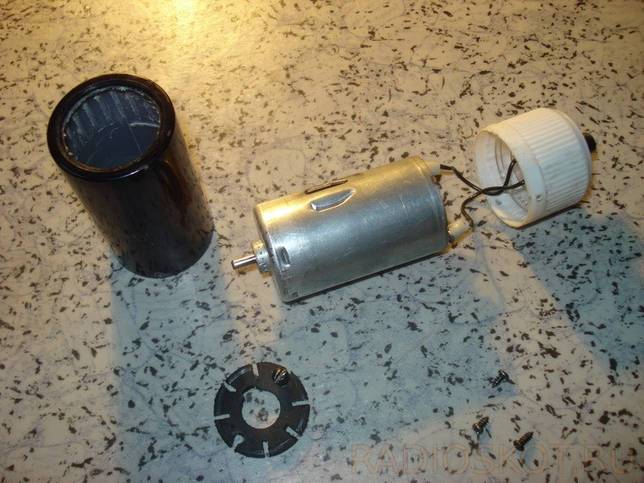

САМОДЕЛЬНЫЙ ДЕРЖАТЕЛЬ ДЛЯ СВЕРЛА

Совершенно случайно обратил внимание на то, что длина и внутренний размер пластиковой пробки от стеклянной бутылки совпадают с длиной и наружным размером электродвигателя от струйного принтера, который уже давно претендовал на то, чтобы превратиться в ручную миниатюрную дрель. В первый же свободный вечер разобрал пробку (проще иметь и использовать две – у одной ломаем корпус и достаём внутреннюю часть, у второй, наоборот, при разборе сохраняем наружную) и дополнив всё фронтальной шайбой крепления, разъёмом «тюльпан» и проводами получил следующую конструкцию:

Которую собрал в единое целое при помощи двух винтов и трёх небольших саморезов.

Добавив к этому провод подвода питания и специально приобретённую цангу для крепления свёрл диаметром от 0,7 до 1 мм. Но заверения продавца не сбылись, цанга свёрла диаметр меньше 1 мм не фиксировала.

Однако перспектива, «прогнуться» под давлением обстоятельств, не очень симпатичная и потому, напрягши мозг, решил испробовать следующее:

Диаметр «носика» шприца, на который устанавливается игла несколько меньше диаметра вала электродвигателя (2,5 против 3,2 мм), но дело поправимое.

Взял сверло на 3 мм, увеличил диаметр, отрезал необходимое от корпуса и с силой насадил на вал. и ничего не получилось. Иголка по месту не вставала, центровка насаженного элемента не выдерживала никакой критики.

Тогда взял свёрла следующих диаметров – 2,6 мм, 2,8 мм, 3 мм, 3,1 мм и увеличивал при их помощи отверстие уже постепенно и с внутренней стороны корпуса.

Слегка доработал отверстие круглым надфилем.

С небольшим усилием одел переходник на вал и произвёл наружную чистовую обработку.

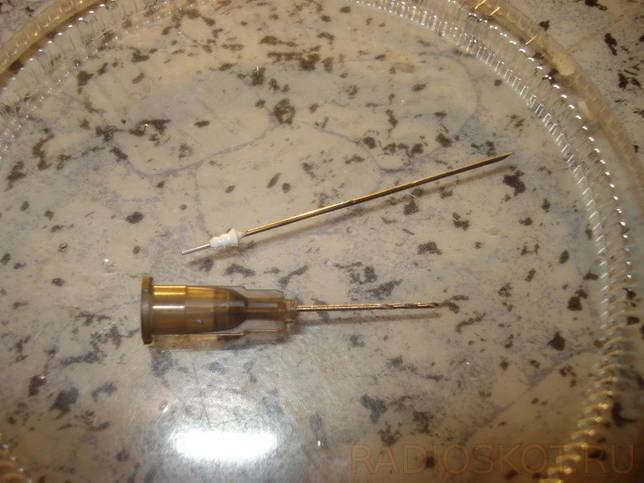

Медицинскую иглу нагрел на огне и вытащил с места установки плоскогубцами.

Диаметр извлечённой иглы в 0,7 мм соответствовал диаметру устанавливаемого сверла, однако его хвостовик вошёл в образовавшееся отверстие только после приложения весьма достаточного усилия.

Следующее сверло было диаметром 0,8 мм, для него также нашлась игла с соответствующим диаметром в 0,8 мм (пластик синего цвета), а вот для сверла диаметром в 1 мм подходящей иголки не нашлось и отверстие от 0,8 мм иглы пришлось этим же сверлом и рассверлить. Тем не менее, для его установки, при помощи пассатижей, также потребовалось некоторое усилие.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Сферы применения

Фиксирующий инструмент со сменными цангами используется на различного типа станках, где требуется надежное крепление резцов, осевых заготовок, сверл и т. д.:

фрезерные ЧПУ станки с обрабатывающим центром;
фрезерное оборудование вертикального, горизонтального типа;
оборудование сверлильной, расточной, фрезерной групп.

Применение вспомогательных переходников для фиксации обрабатываемых заготовок снижает надежность производственного процесса, а также уровень безопасности. Универсальные патроны с пружинными лепестками оптимизируют работу оператора, так как для замены фрез, метчиков достаточно просто развести цангу, вставить деталь в патрон.

Устройство, разновидности

Цанговая зажимная оснастка для фрезерного станка включает в свою конструкцию три основных элемента:

корпус;
цанга или сменная втулка;
зажимная гайка.

Продольные осевые прорезы на втулке формируют подвижные лепестки. Их количество зависит от диаметра детали. Элементы соединены между собой контргайкой, передающей давление на образовавшийся лепестками конус – устройство стягивается радиальным усилием. На рынке строительного оборудования существуют сменные цанги, при помощи которых закрепляется цилиндрический инструмент. Есть заготовки в форме многогранника. Цанговый зажим устанавливается на вал станка, после этого мастер выполняет фрезерование, заточку или правку деталей.

В зависимости от функции, цанги делятся на три вида:

Подающая. Втулка, изготовленная из закаленной стали, снабжена тремя неполными надрезами с пружинящими лепестками, направленными к центру патрона. Диаметр отверстия подобного зажима подбирается с условием: обрабатываемая деталь должна быть плотно зафиксирована в неподвижном положении, ведь в таком деле важен каждый миллиметр. Подающая цанга комплектуется сменными вкладышами разного диаметра. Тогда можно работать с разнокалиберными заготовками любой конфигурации.
Зажимная. Отличается от предыдущего образца тем, что имеет сквозное технологическое отверстие с двумя посадочными местами вдоль оси втулки. Во время обработки заготовка плотно зажата в цанге без риска выпадения. Если мастер планирует обрабатывать квадратные детали, ему понадобится зажим с четырьмя прорезями, а для круглых и многогранных – патрон с тремя разрезами. Набор из цанг под любую заготовку обеспечит обработку деталей любых форм. Преимущество такого инструмента – низкое радиальное биение.
Разъемная (разжимная) закрепляет детали небольшого диаметра. В конструкции разжимной цанги есть пружины для разведения лепестков.

Каждая цанга предназначена только для одного диаметра, поэтому они подходят для работы с длинными металлическими прутьями, установленными на фрезер.

Благодаря высокой точности крепежа, к цанге можно присоединять метчики, токарную фрезу или сменные наконечники для завинчивания гаек.

Патрон незаменим, если нужно закрепить сверло в ручном перфораторе или сверлильно-присадочном станке. Зажим имеет отполированную внутреннюю поверхность, в момент фиксации исключается деформирование обрабатываемой заготовки.

Кроме станочного оборудования, цанги используют для закрепления сменных деталей на ручном инструменте. Наравне со стандартными приспособлениями, существуют их аналоги для установки на мини-дрели. В столярных мастерских можно встретить механический инструмент с цангами, соединяющими рабочую часть с рукояткой. Миниатюрный патрон позволяет при необходимости производить смену стержней напильников или отверток. Этот принцип заложен в изготовлении механических карандашей со сменными графитовыми стержнями. Нажав кнопку, пользователь выдвигает маленькую цангу, лепестки разжимаются, и стержень выдвигается на заданную длину.

Плюсы и минусы

Среди плюсов устройства отмечают:

простоту фиксации заготовки и такой же легкий ее демонтаж;
возможность закрепления миниатюрных заготовок;
долгий срок службы, который зависит от материала (закаленная или цементирующая сталь);
отсутствие прокручивания заготовки за счет большой площади контакта;
нулевые показатели радиального биения, обеспеченные хорошей центровкой детали во втулке. Таким образом удается добиться высокой точности процесса.
Универсальность дает возможность использовать цанговое крепление на всех типах станков.

Единственный недостаток цанги – каждый отдельный образец фиксирует деталь одного диаметра. К примеру, цанга на 12 мм подойдет только для сверла такого же размера. Решить эту проблему можно путем приобретения комплекта сменных зажимов для их подбора под заготовки всех диаметров и конфигураций. Существует переходная цилиндрическая втулка, которая устанавливается в патрон нужного размера, и уже в нее вставляется заготовка. Зажимная гайка фиксирует цангу, а та зажимает переходную втулку с деталью. Самозажимный патрон с комплектом сменных зажимов или переходных втулок гарантирует качественную и безопасную работу на любом станке.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

Мощный пылесос
Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
Кусок плотного резинового шланга для соединения пылесоса и подшипника
Хомут
Стандартная планшайба с отверстием в центре
Небольшой кусок МДФ или толстой фанеры
Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина. По центру диск сверлится насквозь для отвода воздуха. Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что такое цанговый зажим (или патрон) и как его сделать своими руками?

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением.

Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки.

Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников.

Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков.

Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков.

Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
Зажим деталей маленького диаметра.
Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
Большая площадь поверхности контакта исключает прокручивание заготовки.
Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая.

Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь.

С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Применение патронов

Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.

Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.

Сферы применения

фрезерные ЧПУ станки с обрабатывающим центром;
фрезерное оборудование вертикального, горизонтального типа;
оборудование сверлильной, расточной, фрезерной групп.

Виды зажимных патронов

патрон с набором цанг

В токарных, сверлильных и фрезерных станках по металлу используются патроны с механическим или ручным зажимом 2-х, 3-х или 4-х кулачковые. Самоцентрирующиеся 2-х кулачковые применяются при изготовлении фасонных отливок. В 3-х кулачковые крепят шестигранные и круглые болванки с конусом Морзе. А при обработке несимметричных, прямоугольных или прутков удобнее 4-х кулачковые наборы.

Все зажимные делятся на следующие категории:

рычажные;
цанговые;
сверлильные (быстрозажимные, БЗП);
клиновые;
гидропатроны;
мембранные;
термопатроны;
3-кулачковые;
4-кулачковые.

Патрон сверлильный самозажимной используется на универсальных или специальных токарных станках. Их устройство позволяет сильнее перенести усилие зажима при крутящем моменте значительно меньшем, нежели спиральные патроны. Конструкция выполняется из закаленной стали и набор кулачков из такого же металла.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

сверло;
болванка;
стальная проволока;
флюс для пайки;
пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.Плюсы цангового соединения:

Доступная стоимость;
Широкий выбор;
Простой монтаж;
Долговечность;
Прочность соединения;
Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.

Цанговые зажимы: их виды, особенности применения; советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках.

он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела.

О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

Рычажные;
Цанговые;
Сверлильные, они же быстрозажимные;
Клиновые и гидропатроны;
Трех- и четырехкулачковые;
Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Итак, зажимная цанга имеет следующие разновидности:

Подающая заготовку;
Цельная зажимная;
Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась.

Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.

Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!
