Цанговые патроны

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

• цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
• проволока из стали;
• электрический паяльник;
• флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина

Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении

Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Читать также: Машинка для ощипывания птицы своими руками

Самодельный зажим на основе цангового карандаша

Как сделать динамо-машину из моторчика от старого принтера

Динамо-машина – это устройство, которое преобразовывает механическую энергию в электрическую. Работа динамо-машины основана на принципе электромагнитной индукции. То есть электрический ток возникает в замкнутом контуре устройства при изменении во времени потока вектора магнитной индукции, пронизывающего контур.

В быту динамо-машину можно использовать для зарядки аудио- и видеотехники, смартфона и других маломощных гаджетов (например, фитнес-браслетов, планшетов, игрушечного робота и т.д.). Кроме того, устройство отлично подойдет для запитки фар велосипеда, светодиодных лент, ручных фонариков и других устройств, питающихся от однофазных сетей.

Чтобы собрать самоделку понадобится:

• Моторчик (электродвигатель) от струйного принтера;
• Ремень и шестерёнка с того же устройства;
• Рукоятка с удобной, нескользящей ручкой;
• Два небольших деревянных основания;
• Четыре конденсатора на 10000 мкФ;
• Диод;
• Металлические уголки и крепежи;
• Провода и припой.

Делать динамо-машину достаточно просто. Для этого нужно подсоединить конденсаторы параллельно, фазу с конденсаторов вывести через диод на электромотор, а ноль конденсатора соединить через перемычку с нулем электромотора. Провода для подключения электроприборов следует вывести от подключенного к диоду конденсатора, соблюдая полярность. После этого следует поставить всю конструкцию на основание, скрепив электромотор со второй деревянной дощечкой так, чтобы шкив торчал из нее. Со стороны шкива следует расположить шестерню с рукояткой, и обтянуть их ремнем.

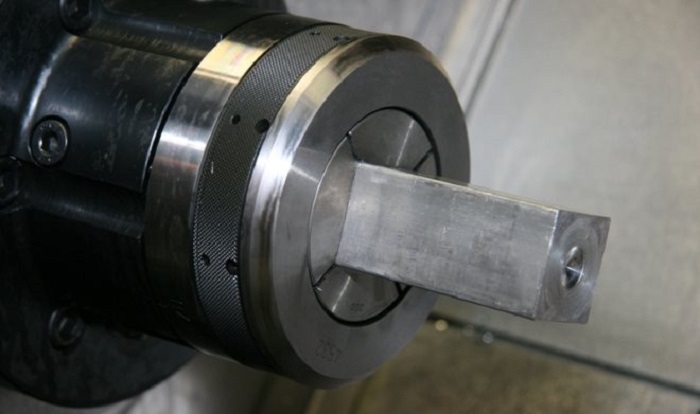

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

• с неподвижным механизмом;
• с выдвижным механизмом;
• с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Тип F

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Тип LN

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Тип R

Типа R – являются цангами тянущего типа.

Тип T

Типа Т – зажимные.

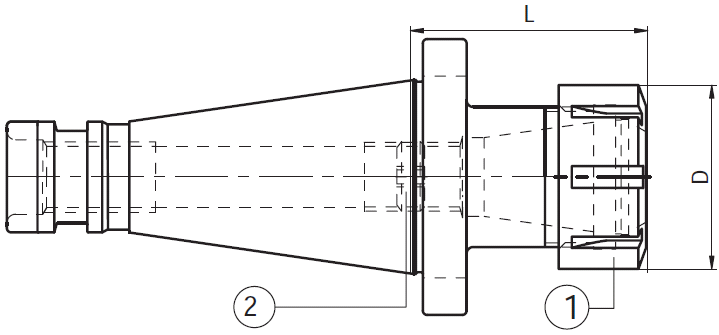

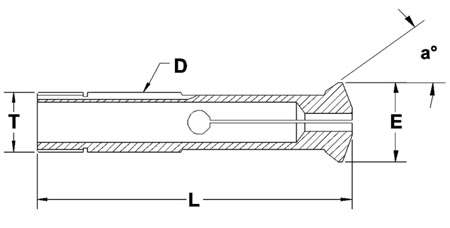

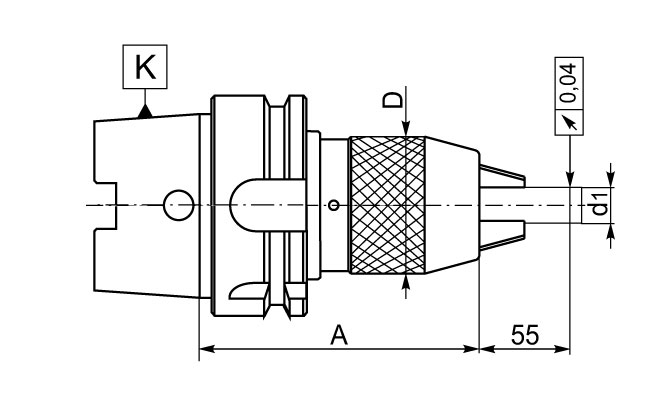

Чертеж № 5 цанги BF

Тип BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Читать также: Листогибы по металлу своими руками

Итак, зажимная цанга имеет следующие разновидности:

• Подающая заготовку;
• Цельная зажимная;
• Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась. Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке. Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

Изготовление токарного патрона по дереву своими руками

Для деревообрабатывающего станка, применяемого в домашней мастерской, можно приобрести готовый токарный патрон. Однако многие мастера предпочитают изготовить самодельный патрон для токарного станка по дереву. Такой подход позволяет получить токарный патрон для выполнения именно тех видов обработки, которые планируется производить самостоятельно.

Для изготовления такого устройства понадобятся:

• втулка (изготовленная из полиуретана или резины);
• металлическая заготовка (наиболее приемлемыми считаются латунные или медные);
• стальная заготовка (из неё изготавливаю корпус).

Также потребуется токарный станок. С его помощью изготавливают корпус и накидную гайку. В хвостовике нарезают резьбу. Её диаметр и шаг должен соответствовать параметрам резьбы вала шпинделя. После изготовления корпуса в него вставляется втулка. В ней будет зажиматься обрабатывающий инструмент. От точности изготовления каждой детали и качества их сборки зависит качество обработки деревянной заготовки.

Ещё одним способом изготовления такого устройства для обработки деревянных деталей является изготовление самодельной планшайбы с регулируемыми зажимами. Она способна прочно удерживать заготовку и в полном объёме исполнять роль токарного патрона. Для её изготовления понадобятся следующие материалы:

• стальной лист (толщина должна быт не менее 10 мм);
• уголок с полкой 50 мм;
• фанера;
• стальные болты (можно из нержавеющей стали) размером М8х30 в количестве восьми штук;
• подшипник закрытого типа;
• втулка с резьбой;
• гайки и шайбы.

Изготовление конструкции возможно только при наличии необходимого оборудования и инструмента. Для предотвращения ошибок при изготовлении следует составить подробную технологическую карту с описанием всех необходимых операций. В такой карте необходимо описать следующую последовательность работ по изготовлению планшайбы:

1. Изготовить втулку с резьбой, которая обеспечит крепление будущего устройства к шпинделю. Такую втулку можно приобрести готовую, что значительно облегчит процесс изготовления планшайбы и сократит время её сборки.
2. Разметить лист фанеры. Целесообразней делать это с помощью заранее изготовленного шаблона. Окружность и две оси изображаются на листе плотной бумаги, затем рисунок переносят на поверхность фанеры.
3. По полученному изображению с помощью лобзика (ручного или механического) выпиливают корпус планшайбы. После завершения все края необходимо обработать абразивным материалом.
4. По отмеченным осям пропилит сквозные пазы. Для точного изготовления целесообразно по краям произвести изготовление сквозных отверстий заданного диаметра. Внутренне отверстие должно располагаться на расстоянии более 20 мм от центра корпуса.
5. От металлического уголка следует отпилить четыре одинаковые по размеру заготовки. В каждой из них просверлить одно отверстие. Его диаметр должен быть равен размеру паза.
6. Во второй полке следует просверлить отверстие и нарезать резьбу по выбранные болты.
7. Закрепить резьбовую втулку, которая будет обеспечивать крепление изделия на валу. Для надёжности крепления следует использовать сварку или паяние.
8. Соединить уголки и корпус планшайбы имеющимися болтами. Уголки исполняют роль кулачков, которые установлены на заводском патроне.

После завершения сборки закрепить полученный патрон на валу токарного станка.

После завершения сборки закрепить полученный патрон на валу токарного станка. Перед использованием патрона следует произвести его проверку. Для этого в патроне закрепляют деревянную заготовку и включают станок на пониженных оборотах. Следует помнить, что такой патрон в состоянии обеспечить давление на поверхность заготовки, в размере не более 50 кг.

После проведенной проверки необходимо произвести пробную обработку с соблюдением всех требований техники безопасности.

Как самостоятельно сделать устройство?

В домашних условиях возможно сделать простейшие патроны, поскольку высокое точные детали, получаемые на промышленном производстве, могут не получиться. Настоящему мастеру произвести патрон как для станка по дереву, так и для станка по металлу не составит труда.

По дереву

Алгоритм изготовления патрона для станка по дереву:

• выточить корпус будущего патрона на станке;
• затем оставить корпус в шпинделе токарного станка;
• вставить заготовку от эластичной втулки и через пятачок закрепить ее накидной гайкой;
• в упорную бабку оборудования вставить сверло с диаметром 1 мм и рассверлить зажатую втулку.

Так можно сделать про запас несколько втулок.

Самодельный патрон по металлу

На патрон станка по металлу воздействуют не только поперечные, но и продольные нагрузки. Патрон изготавливается из металлической трубы и крепится 4-мя болтами. Эти болты, входят в приваренные гайки.

Наиболее распространенными являются трехкулачковые патроны. Это массивная планшайба с радиальными пазами.

Возможные варианты режущего механизма

Станковый механизм в обязательном порядке оборудуется режущей частью. Существует несколько вариантов этого узла. Среди наиболее надежных можно выделить следующие:

Резец. Он состоит из таких частей, как рабочая часть и держатель. Резцы классифицируются по направлению подачи (правые и левые), а также по предназначению (подрезные, проходные, отрезные, расточные, резьбовые, фасочные)

При выборе резцов важно учитывать материал их изготовления.
Метчик. Представлен в виде винта с канавками, которые используются для нарезания резьбы. По назначению метчики можно условно подразделить на гаечные и плашечные.
Зенкер

Применяется для предварительной или завершающей обработки отверстий разного диаметра. Его применение обеспечивает сглаживание поверхности внутренней части отверстия. Для изготовления зенкеров используется углеродистая сталь, способная выдерживать температуру до 250 градусов.
Сверло. Специальное приспособление, посредством которого можно высверливать отверстия разного диаметра в заготовках из разных материалов. В токарных станках в основном применяются спиральные или твердосплавные сверла. Для повышения прочности сверл используются напайки из твердосплавного металла.

По назначению метчики можно условно подразделить на гаечные и плашечные.
Зенкер. Применяется для предварительной или завершающей обработки отверстий разного диаметра. Его применение обеспечивает сглаживание поверхности внутренней части отверстия. Для изготовления зенкеров используется углеродистая сталь, способная выдерживать температуру до 250 градусов.
Сверло. Специальное приспособление, посредством которого можно высверливать отверстия разного диаметра в заготовках из разных материалов. В токарных станках в основном применяются спиральные или твердосплавные сверла. Для повышения прочности сверл используются напайки из твердосплавного металла.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

• Мощный пылесос
• Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
• Кусок плотного резинового шланга для соединения пылесоса и подшипника
• Хомут
• Стандартная планшайба с отверстием в центре
• Небольшой кусок МДФ или толстой фанеры
• Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина. По центру диск сверлится насквозь для отвода воздуха. Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Цанговый патрон своими руками

Цанговый (или зажимной) патрон для мини-дрели – это переходное устройство, служащее для зажима сверл, которое крепиться к выходному валу моторчика. Мини-патрон позволяет использовать в работе сверла диаметром до 3 мм. Самая маленькая самодельная дрель может работать со сверлами с диаметром в 0,7 мм.

Поэтому к выбору зажима следует подойти со всей ответственностью. А если качественное устройство найти не удается, его достаточно просто можно изготовить. При этом, не нужно будет использовать токарный станок. Для того, чтобы сделать зажим понадобится лишь винт М8 и закрытая гайка М8.

Делаем цанговый зажим для мини-дрели:

1. В головке винта просверливаем отверстие диаметром в 2 мм;
2. Берем пилу ножовку и наносим на корпус винта два осевых напила;
3. В закрытой гайке строго посередине просверливаем отверстие диаметром в 2 мм;
4. С помощью большего сверла расширяем отверстие в закрытой гайке до 3,5 мм;
5. Делаем из гайки конус, подсоединив ее к обычной дрели и обтачивая с помощью наждачной бумаги.

Цанга готова! Теперь можно вставить в болт сверло подходящего размера и накрутить гайку. Для того, чтобы пользоваться дрелью было удобно, можно сделать такую цангу под каждое микро-сверло. Поможет делать качественную работу и специальная станина для дрели.

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте

Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента. Как правило, устройство крепится на шпинделе или на винтовом стержне

В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово

Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

Движок из автомагнитолы: сборка

После того как материалы собраны, необходимо разжиться паяльником, припоем, канифолью и проводами. Это необходимо для подключения дрели. Также рекомендуется найти или приобрести клей для более надежной фиксации элементов дрели.

Схема мини дрели.

Следующим этапом в цангу вставляют сверло и фиксируют его. Особенно это актуально, если замена сверла в цанге после установки на вал двигателя будет затруднена или невозможна. Обычно двигатели от автомагнитол имеют диаметр вала от 1,5 до 2,5 мм, поэтому крепежное отверстие в цанге должно находиться в этих пределах. Если будут люфты при креплении, то дрель будет вибрировать в процессе работы, что может вызвать смещение сверла и, как результат, отверстие в ненужном месте. Устранить вибрацию в процессе работы будет довольно сложно.

Далее готовую конструкцию следует установить в выбранный корпус и закрепить там. Для надежности крепежа можно использовать клей, при этом рекомендуется осуществлять точечное нанесение клея на поверхности корпуса или двигателя.

Важный момент. В процессе монтажа необходимо предусмотреть смену полярности на вводах двигателя. Сделать это можно либо проводами при подключении к блоку питания, либо развернуть сам элемент питания (если используются батарейки). Наиболее удобно и быстро второй вариант реализуется в случае, если корпусом дрели является корпус от фонаря. Смена полярности необходима для реверса двигателя, это может понадобиться для извлечения сверла.

Если в процессе работы появляются вибрации, то от них следует избавиться. Для этого можно использовать подручные материалы, которые применяют в качестве прокладки между электродвигателем и корпусом. Их монтаж следует осуществлять на клей для избегания их смещения или выпадения. Для надежной фиксации двигателя в корпусе рекомендуется применять стеклотекстолит. Проще всего достать кусочки стеклотекстолита из коробки из-под диска (той, которая прозрачная), при этом следует аккуратно выпиливать кусочки нужных размеров.

Как видно из приведенного выше описания, технология изготовления самодельной маломощной дрели достаточно проста и производится быстро при наличии всех необходимых элементов. Главным недостатком такой дрели станет использование тонких сверл, которые могут сломаться или застрять в рассверливаемой поверхности.

Назначения

Цанговый патрон – это механизм, предназначенный для быстротечного зажима цилиндрического и иного сечения (четырехгранных, шестигранных и др.) прутков, заготовок или режущего инструмента. Чаще применяются при финишных операциях.

Цанга – это стальная калёная втулка (или из иного упругого материала) с неполными разрезами по бокам, образующие лепестки, пружинящего свойства (возвращаются в исходное положение). Эти свойства применены в основах процесса зажима — разжима и центрирования заготовки в рабочей зоне станка.

Эффект от внедрения данного типа зажимов проявлен при:

• восстановлении режущих кромок свёрл, метчиков и фрез;
• производстве деталей из пруткового материала, труб и точного литья;
• фиксации заготовок с обратной поверхностью;
• работе по предварительно обработанному материалу.

Применением выравнивающих вкладышей решается проблема несоответствия поверхности заготовки размерам цангового зажимного механизма.

Снаряжение патрона с контейнером

Изначально дробовой контейнер предназначался для повышения кучности выстрела. Сейчас производители массово изготавливают пыжи-контейнеры, которые содержат обтюратор, амортизатор и сам контейнер. Они обладают целым рядом преимуществ. Пластиковый обтюратор отлично справляется с прорывом пороховых газов, амортизатор немного сглаживает скачок давления в патроннике, что помогает сохранить форму дробового облака. Полиэтиленовый стаканчик контейнера предотвращает контакт дроби со стенками ствола, не давая ей деформироваться и уменьшая освинцовку ствола.

Снаряжение патронов с контейнером ничем особо не отличается от обычного, кроме большего удобства и скорости.

Правила выбора контейнера

• Размер контейнера должен соответствовать навеске вашей дроби, она вся должна умещаться в контейнере
• Высота контейнера должна соответствовать вашему патрону и способу упаковки.
• Амортизатор и обтюратор должны быть крепкими, во избежание их деформации и перекоса контейнера при упаковке или выстреле.

Инструменты для снаряжения мы перечисляли ранее, сейчас остановимся на порядке нюансах снаряжения патрона с контейнером.

Конструктивные особенности

Цанги изготавливают из инструментальных и легированных сталей с особенностью закалки:

• рабочую часть закаливают до требуемой твёрдости;
• хвостовик подвергают отпуску до оптимальной величины.

1. Будучи самозажимными, устройства не требуют применения дополнительных винтов, шпилек или стопорных элементов.
2. Точность центрирования обеспечивается упруго деформируемыми зажимными элементами, называемые лепестками, перемещающимися в рабочем пространстве одновременно. Этим обеспечивается их самоцентрирование.
3. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.
4. Усилия при изгибе лепестков не должны превышать пределы значений их упругости. Отсюда, требование к точности диаметра детали для базирования в зажимном устройстве.
5. БЕЗОСТАНОВОЧНЫЙ цанговый патрон Батроханова, позволяет вести установку и смену заготовок без остановки вращения шпинделя. Скорость обработки ограничивается частотой оборотов, какие способны выдержать подшипники станка.
6. Характерной особенностью цанговых устройств является:

• применимость в диапазоне размеров заготовок, от минимальных до ниже средних;
• высокая скорость резания при малых подачах;
• повышенные требования к точности размеров заготовок и хвостовиков инструмента и их незначительные отличия от размеров отверстий, образованных зажимными лепестками.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

• Латунная трубка;
• Две втулки М4 с резьбой;
• Вал из электрода (диаметр 5 мм) с резьбой М5;
• Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
• Быстрозажимной мини-патрон;
• Зажим из просверленного по оси болта М12;
• Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.
