Зачем нужны цанговые патроны для фрезерного станка, принцип действия цанги

1 Общие сведения

Иногда кулачковый патрон для дрели путают с цангами для фрезерных станков.

Но это ошибка, так как кулачковый патрон применяется для зажатия различного диаметра и размера свёрл, тогда как цанги для фрезерных станков всегда должны быть соответственны диаметру хвостовика определенной фрезы.

То есть, проще говоря, ошибкой будет предполагать, что фреза имеющая хвостик размером ½” (12,7 миллиметров) будет способна «присоединиться» на цанги диаметром в 12 миллиметров, а фрезу имеющую хвостовик 6 миллиметров можно будет с легкостью зажать в цанги размером ¼” (6,35 миллиметров).

И, несмотря на то, что набор цанг для фрезеровочного станка практически идентичны визуально, на самом деле всегда обязательно нужно удостовериться, что конкретные цанги (или цанги с гайкой) точно подходят по размерам к необходимому фрезеру.

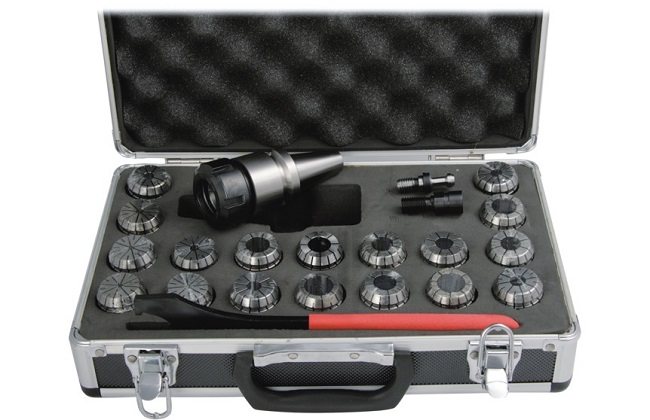

Цанговый патрон и набор цанг

Важно понимать, что во всех моделях фрезеров гайки, как правило, идентичны по размерам, тогда как рабочим диаметром различаются лишь сами цанги

1.1 Нюансы выбора

Еще один важный нюанс в приобретении насадок заключается в том, что полученный при приобретении фрезера набор насадок, возможно, будет слишком некачественным или даже отличаться по размеру от диаметра хвостовика.

К сожалению, эта ситуация частая, так как производители фрезеров в большинстве случаев не очень дружелюбно и заботливо относятся к покупателям, или же просто халтурят в производстве.

Сверла и фрезы по металлу

И в случаях, когда набор цанг не будет подходить по диаметру к хвостовику, обратиться с помощью к компании производителю удастся лишь в редчайших случаях, поэтому обычно следует обращаться к продавцу. Но и здесь не стоит ожидать мгновенного решения проблем с приобретением цанги.

И этот факт еще раз указывает на то, что покупая цанговый набор, следует подходить к их выбору предельно осторожно и внимательно, не боясь расспрашивать продавца обо всех подробностях

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

• простота конструкции;
• удобство применения;
• высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

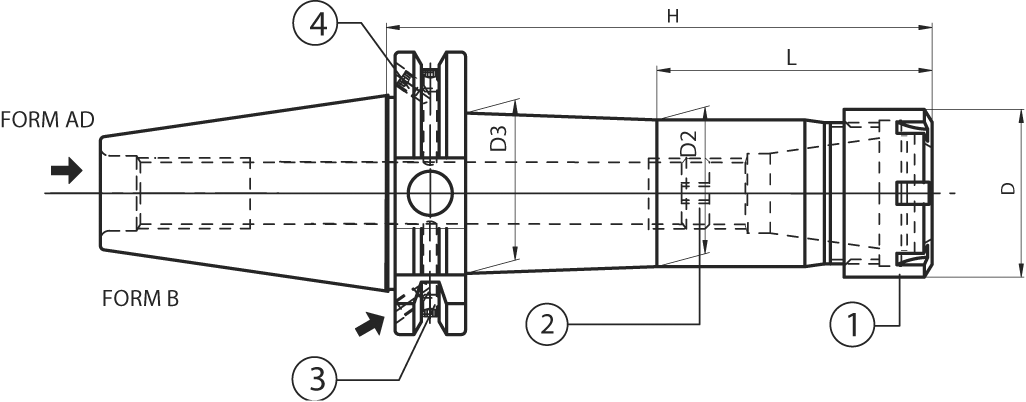

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Виды фитингов цангового типа

Зажимы цангового типа в зависимости от их назначения делятся на три основные категории:

• для труб, изготовленных из твердых материалов;
• для трубных конструкций из полутвердых материалов;
• для труб, выполненных из мягкого пластика.

Эта классификация цанговых зажимов позволяет оптимально подбирать их для соединений труб различного типа. Таким образом, цанговое соединение труб может выполняться на изделиях, изготовленных из твердого металла, более мягкого металлопластика и полипропилена, ПНД

Важно также то, что трубные зажимы цангового типа может легко использовать даже непрофессионал

Для неметаллических труб или шлангов могут использоваться пластиковые фитинги с цанговыми соединениями без резьбовой гайки

Сферы применения

Фиксирующий инструмент со сменными цангами используется на различного типа станках, где требуется надежное крепление резцов, осевых заготовок, сверл и т. д.:

• фрезерные ЧПУ станки с обрабатывающим центром;
• фрезерное оборудование вертикального, горизонтального типа;
• оборудование сверлильной, расточной, фрезерной групп.

Применение вспомогательных переходников для фиксации обрабатываемых заготовок снижает надежность производственного процесса, а также уровень безопасности. Универсальные патроны с пружинными лепестками оптимизируют работу оператора, так как для замены фрез, метчиков достаточно просто развести цангу, вставить деталь в патрон.

2 Цанговый патрон

Специальные цанговые патроны используют, в первую очередь, для фиксации холоднотянутого прутка или же для повторной фиксации (зажима) заготовки с уже заранее обработанной поверхностью. Различие между цанговыми патронами заключается в их конструкционных особенностях. Конструкцией патроны делятся на такие виды, как:

• втягиваемые;
• выдвижные;
• неподвижными цангами.

Подающие патроны выглядят как стальная закаленная втулка. На ней располагаются три неполных разреза, которые выглядят как пружинящие лепестки. Концы этих своеобразных «лепестков» поджаты друг к другу. Данный патрон по размерам и форме должен быть строго соответствен профилю прутка.

Подающий патрон навинчивается на специальную подающую трубу, которая затем получает так называемое осевое перемещение и передвигает находящийся в ней пруток с помощью кулачкового механизма (в некоторых моделях от гидромеханического привода).

При произведении загрузки станка происходит проталкивание прутка через лепестки подающего патрона, при этом процессе лепестки постепенно раздвигаются.

Удлинители цанговых патронов СМТ серий 796.001 и 796.002

Далее лепестки прижимаются за счет собственной упругости к поверхности прутка. Когда подающая труба перемещается, лепестки начинают при воздействии силы трения сжимать и тем самым увеличивать силу сцепления при прохождении прутка сквозь них.

2.1 Применение

Так набор зажимных патронов для станков с тремя лепестками предназначен для обработки заготовок имеющих диаметр в 3 миллиметра, с четырьмя — диаметров до 80 миллиметров, с шестью — для диаметра свыше 80 миллиметров.

При обработке заготовок имеющих небольшой диаметр используют набор зажимных разъемных патронов для станков, у которых специальные «кулачки» разводятся механическими пружинами.

Процесс фрезеровки на станке с ЧПУ

В редчайших случаях используются разъемные цанги, имеющие сменный вкладыш, габариты и форма которого напрямую зависит от габаритов и размеров обрабатываемого ими прутка.

Кроме того, цанговый патрон применяется и для фиксации концевого режущего прибор с маленьким диаметром хвостовика.

Если быть точнее, то для таких инструментов, как:

• сверло;
• фрезы;
• метчики.

Прибор такого вида патрона крепится в специальной сменной цанге, а сменная цанга крепится в патроне специальной гайкой. В процессе закручивания гайки устройство буквально вдавливается внутрь патрон и, уже за счет своей формы и габаритов, упруго деформируется, впоследствии плотно обжимая инструмент.

Единственным недостатком такого патрона можно назвать то, что для приборов с различным диаметром хвостовика необходимы различные цанги. Однако даже несмотря на данную проблему, цанговый патрон получил широкую популярность по причине своей простоты использования и надежности. Примечательный факт, что наиболее распространены и популярны цанговые патроны вида «ER».

Удлинители цанговых патронов СМТ серии 796

Если говорить не о фрезерном использовании, для автоматов продольного точения такого вида патроны используются как аналог токарным патронам.

Причиной такой своеобразной импровизацией можно назвать проблему малого диаметра обрабатываемых элементов и деталей

Важно понимать, что цанги для такого механизма (автомата продольного точения) предельно сильно отличаются в конструкции от обычных фрезерных цанг

Однако на таком станке, вместе со специальными фиксирующими патронами под него, можно использовать стандартные фрезерные фиксирующие инструменты.

Что, однако, не говорит о том, что инструментарий различных по конструкции и целях приборов (фрезер и автомат продольного точения) может быть использован не по назначению и для совершенно неподходящих под них устройств.

Принцип действия цанговых патронов

Цанговый патрон фиксирует резцы, осевые заготовки на фрезерном, оборудовании, станках с ЧПУ, где требуется крепление с высокой точностью и минимальным биением оси. Независимо от размеров, типовой принадлежности все разновидности цанговых патронов функционируют по следующему принципу:

• самозажимной закручивающийся механизм давит на торец цангового патрона;
• поддаваясь нажатию, цанга перемещается в конусообразный проем, что приводит к смыканию лепестков, которые являются рабочей частью детали;
• сомкнутые лепестки цанги крепко удерживают заготовку или хвостовик инструмента.

Благодаря креплению данного типа элемент надежно удерживается, отлично цитируется. Чтобы снять цангу, самозажимную гайку откручивают настолько, чтобы уменьшить давление на инструмент, после чего заготовку извлекают из крепления. Для затяжки, откручивания применяется обычный накидной ключ.

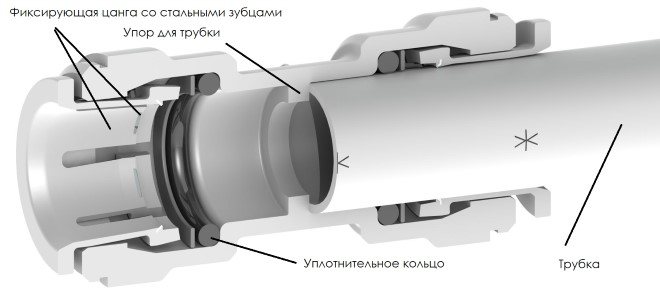

Цанговое соединение Трубы и сантехника

Пластиковые трубы с каждым годом приобретают все большую популярность, их активно используют для организации сетей как холодного, так и горячего водоснабжения, а также для монтажа отопительных систем.

Для объединения таких труб в системы и для их подключения к сантехническим устройствам применяют различные соединительные элементы, к которым относится цанговый зажим.

Фитинги цангового типа, при использовании которых не требуются специальные инструменты и сложное оборудование, способны обеспечить надежное и долговечное соединение элементов трубопроводов различного назначения. Применяться такие зажимы могут как для монтажа трубопроводов, так и для подсоединения к последним сантехнических устройств.

Прямой и угловой цанговые фитинги

Патроны и цанги для фрезерного станка

Для надежной фиксации сверл, фрез и другого рабочего инструмента с цилиндрическим хвостовиком используются цанги для фрезерного станка. Представляют собой втулку с разрезом, которая обладает пружинящим эффектом. Оправки и цанговые патроны, также необходимые для работы на станке, представлены в этой же рубрике.

Ассортимент рубрики

Цанги используются, чтобы жестко зафиксировать рабочий инструмент или деталь с цилиндрическим хвостовиком. Цанга может вставляться только в цанговый патрон , который специально для этого предназначен. Их главное отличие друг от друга происходит по типоразмерам.

В зависимости от назначения классифицируются следующим образом.

• Подающие цанги имеют вид стальной втулки с тремя продольными разрезами, которые образуют пружинящие лепестки со сходящимися вместе концами. Обязательно соответствие форм и размеров отверстия внутри цанги и детали, которая вставляется в нее. Установить цангу довольно просто: нужно ее зафиксировать (завинтить) на подающей трубе, которую приводит в движение кулачковый механизм или привод. После начала операции деталь попадает между лепестками, раздвигая их и проталкиваясь внутрь. Лепестки очень плотно удерживают заготовку благодаря пружинящему эффекту. Когда подающая труба двигается, сила трения между лепестками и деталью увеличивается и заготовка удерживается еще крепче.
• Зажимная цанга для фрезерного станка также представляет собой втулку с несколькими пружинящими лепестками, количество которых должно соответствовать диаметру детали. К примеру, цанга с тремя лепестками используется для работы с деталями диаметром до 3 мм, с четырьмя лепестками — для деталей диаметром до 80 мм, с пятью лепестками — более 80 мм. Угол при вершине составляет 30°.

По конструкции можно выделить три большие группы.

• Цанги с двумя или одной зоной зажима. Первые обеспечивают более прочную и надежную фиксацию детали, по сравнению со вторыми, так как она удерживается в двух местах вдоль своей оси, поэтому смещение во время работы исключено. При зажиме в одной зоне фиксация получается не такая жесткая.
• Цанги глухие или сквозные связаны с длиной обрабатываемых деталей. Дело в том, что в сквозные цанги можно вставить настолько длинную заготовку, насколько позволяют габариты станка: один ее конец будет проходить сквозь корпус цанги. А вот длина детали, обрабатываемой в глухой цанге, строго ограничена.
• Цанги для метчиков имеют специальный паз, который необходим для квадрата метчика. Это  гарантирует компенсацию по оси.
• Цанги ER пользуются большой популярностью. Представляют собой устройство с двумя зонами зажима и сквозным отверстием.

Патроны для фрезерного станка используются для фиксации цанги. Зажимная гайка передает движение на цангу, которая под воздействием этого усилия движется в отверстие патрона и сжимается, фиксируя таким образом хвостовик закрепляемой детали. Чтобы вынуть заготовку, надо разжать цангу. Для этого необходимо просто открутить гайку — это снимет давление, и деталь легко вынется.

Оправка используется для надежного закрепления фрез. Она передает им вращательный момент от шпинделя станка. Различаются значениями переходных параметров, например, переход с конуса ВТ 40 на диаметр 27 мм.

Среди широкого ассортимента цанг для, цанговых патронов и оправок вы наверняка подберете подходящую оснастку для фрезерных станоков. Если вы уже определились с выбором, то оформить заказ можно по телефону 8-800-333-83-28.

Мы предлагаем оправки, патроны и цанги для фрезерного станка по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

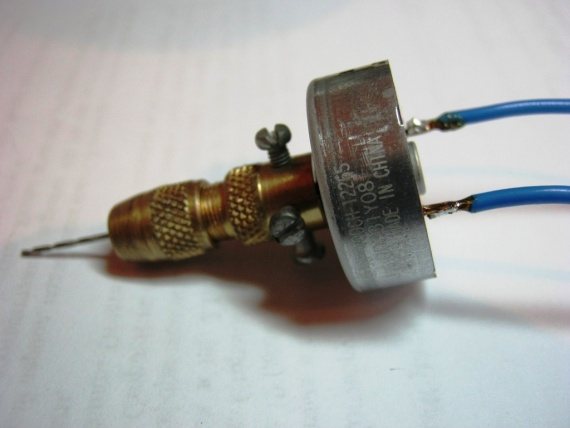

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели

можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку

. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат изкорпуса антиперсперанта . в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки.

Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру

к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки

Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
2. стальная проволока толщиной 1 мм;
3. электрический паяльник;
4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

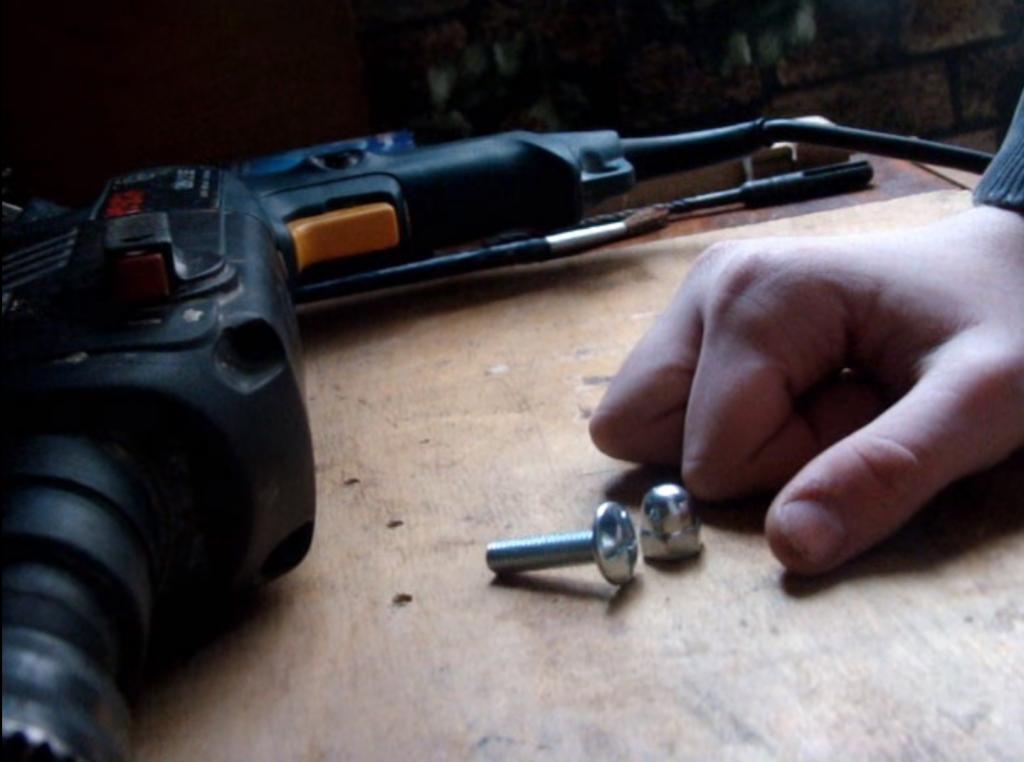

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

1. болт или винт на 8 мм;
2. закрытая гайка М8;
3. болгарка с диском по металлу;
4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

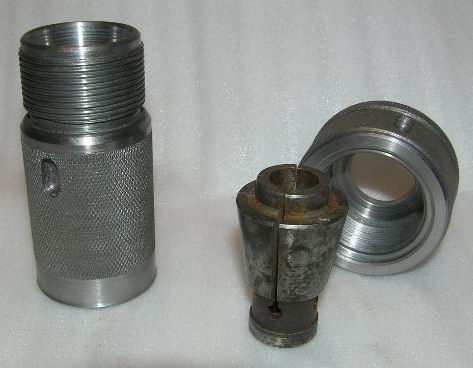

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

1. Зажмите болванку в патрон обратными кулачками.
2. Просверлите в ней сквозное отверстие по оси и расточите его.
3. Нарежьте в отверстии резьбу М27 х 2.
4. Обточите наружную поверхность болванки.
5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
2. Просверлите в ней отверстие, расточите внутреннюю полость.
3. Проточите внутреннюю торцевую опорную поверхность.
4. Нарежьте в гайке ответную резьбу.
5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Что это такое

Особенности цангового крепления фрез – высокая центрирующая точность. Фреза, зажатая в таком зажиме, располагается точно по центру и вращается без биений

Это очень важно, особенно для высокоточной обработки

Цанговый зажим обеспечивает надежную прочность крепления фрезы, что также важно при высоких оборотах в деревообработке и больших нагрузках при обработке металла. Цанговый зажим состоит из трех основных частей:

Цанговый зажим состоит из трех основных частей:

• основная несущая часть с хвостовиком, который крепится к шпинделю станка или ручного фрезера (разными способами);
• сама цанга – втулка конусной формы с лепестками или прорезями;
• зажимная гайка.

Фреза или сверло вставляется в цангу. Когда по резьбе затягивается зажимная гайка, конус цанги утапливается в посадочное гнездо основной части и сжимается. Именно для возможности сжатия во всех цангах есть лепестки или просто прорези по двум-трем сторонам.

Классический цанговый зажим на следующем изображении:

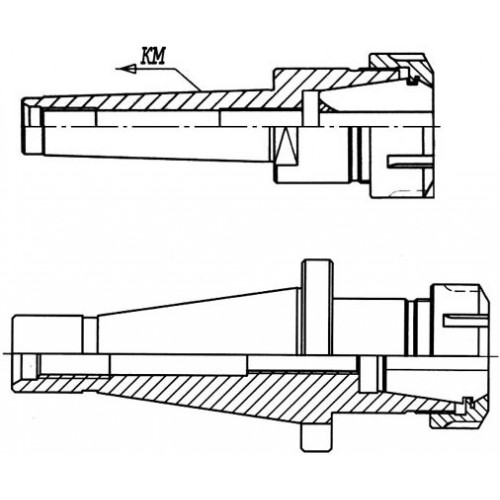

Этот цанговый патрон имеет конусную посадку в шпиндель станка. На зажимной гайке не предусмотрен шестигранник под стандартный ключ. Есть прорези под специальный ключ с двумя рожками, который идет в комплекте с такими патронами.

Короткий наглядный обзор такого зажима можно увидеть на видео:

В комплекте с описанным патроном идет набор цанг разного внутреннего диаметра. Это дает возможность крепить фрезы и сверла с разным диаметром хвостовиков.

Сменный комплект цанг важен. В кулачковых патронах можно зажимать хвостовики разного диаметра. Например, от 0 до 10-20 мм. В цанге можно зажать только тот диаметр, который подходит. Имея комплект сменных зажимов, мастер не будет иметь ограничений в использовании режущей оснастки с разным диаметром хвостовиков.

Особенности конструкции

Цанговые патроны различаются по виду и размеру, но все они работают по единому принципу. Оснастка состоит из набора цанг и самозажимной гайки, которая создаёт давление на торец цанги. Из-за усилия давления цанга смещается в конусный проем, одновременно уменьшаясь в диаметре и обеспечивая усилие сжатия детали или хвостовика инструмента. Для съёма детали гайка свинчивается, увеличивая диаметр цанги.

Существуют патроны с втягиваемой, неподвижной и выдвижной цангами. По назначению данный элемент может быть подающим или зажимным. Подающая представляет собой втулку с тремя пружинящими лепестками и концами, направленными в сторону центра. Цанга накручивается на вращающийся шток, подающий заготовку посредством кулачкового механизма или гидропривода. Упругость лепестков обеспечивает плотное сжатие инструмента или детали.

Конструкция цельной зажимной цанги представляет собой пружинящую втулку с лепестками. Количество лепестков зависит от диметра фиксируемой детали:

• трехлепестковые – детали или инструмент диаметром до 3 мм;
• 4-лепестковые – от 3 до 80 мм;
• 6-лепестковые – детали диаметром более 80 мм.

Для крепления деталей и инструмента наименьшего диаметра применяются патроны с зажимными разъёмными цангами. Движение и фиксацию кулачков в данной конструкции обеспечивают специальные пружины.

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.Плюсы цангового соединения:

• Доступная стоимость;
• Широкий выбор;
• Простой монтаж;
• Долговечность;
• Прочность соединения;
• Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.
