Кондуктор для установки врезного замка, дверь без четверти

Как правильно выбрать инструмент

При покупке фрезера для врезки замка в деревянные дверные полотна, необходимо учитывать ряд важных нюансов:

Природный материал прост в обработке, из-за чего мастеру не потребуется машина повышенной мощности. Средний показатель производительности оборудования составляет не более 2,5 – 3,5 кВт.

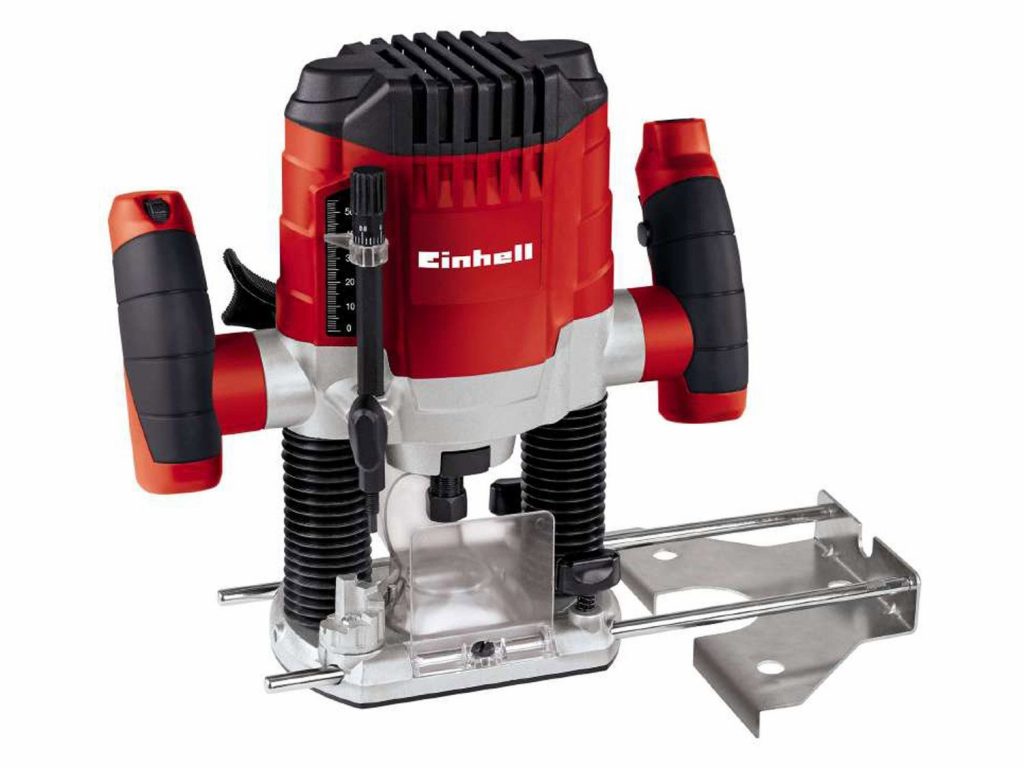

Бытовой ручной фрезер

• Чтобы избежать сложной ручной доработки пазов после выборки материала фрезером, необходимо заранее приобрести машину с нужной амплитудой хода рабочей головки. Эксперты рекомендуют выбирать данный параметр с незначительным запасом.
• Масса прибора должна быть такой, чтобы мастер мог легко перемещать фрезер двумя руками.
• Штатный электрический шнур должен быть покрыт упругой резиновой изоляцией и иметь достаточную длину для комфортной эксплуатации.
• Функционал и количество режимов фрезера должны полностью удовлетворять предъявляемым к нему эксплуатационным требованиям.

Режимы работы электроинструмента

• Электроинструмент должен быть оснащён съёмной рабочей головкой для возможности быстрой замены фрез с разными диаметрами и характеристиками.
• Прибор должен обеспечивать полный беспрепятственный обзор обрабатываемой плоскости.

Одним из самых главных параметров выбора надёжной машины является известность бренда, год основания компании, а также наличие положительных отзывов о продукции марки в сети.

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

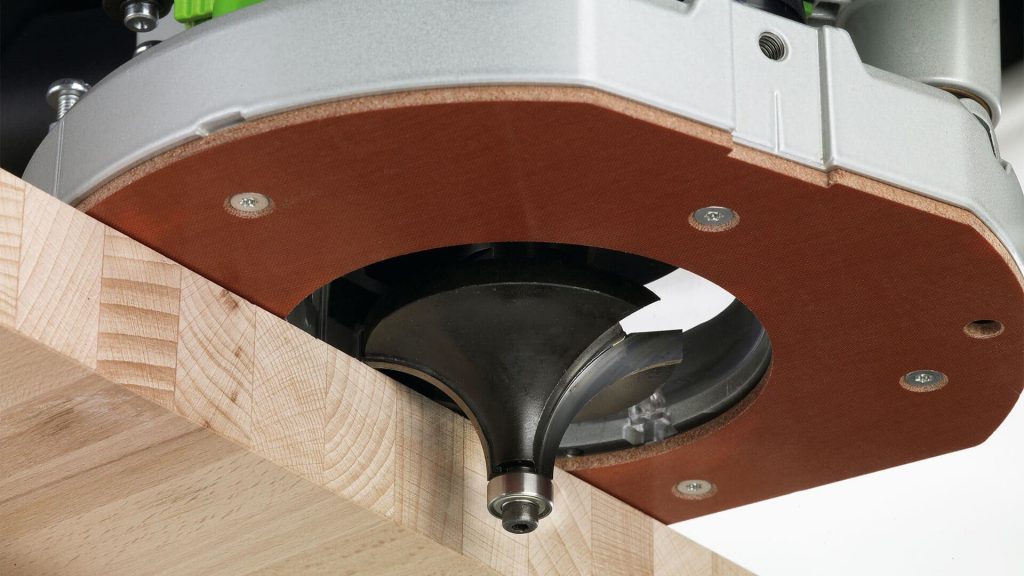

• Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
• Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
• Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Установка петель при помощи шаблона

Шаблон для врезки дверных петель подходит как для обычных, так и для скрытых петель. Необходимый инструмент и инструкция по использованию устройства абсолютно одинаковы.

Инструменты, необходимые для проведения врезки

Итак, для установки петли на дверь необходимо подготовить:

• приобретенный или изготовленный самостоятельно шаблон;
• фрезер. При отсутствии фрезера выемку можно производить обычной стамеской. Однако это приведет к увеличению времени, необходимого для врезки петли;
• дрель;

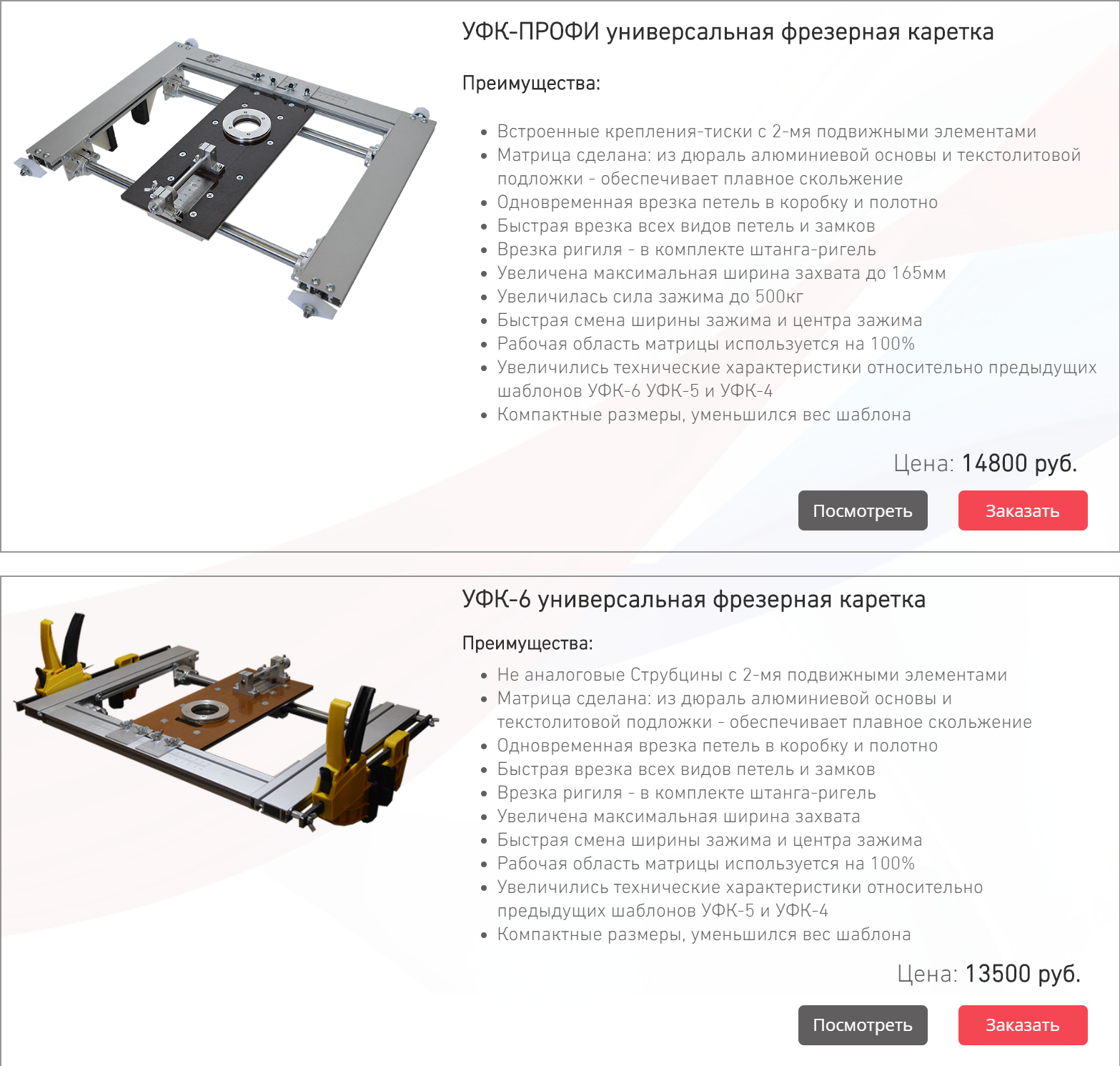

Станок для облегчения работы по врезке дверных петель и замков

• шуруповерт или отвертку. При наличии шуруповерта облегчается процесс фиксации петли на дверном полотне или косяке;
• мягкую кисточку. Инструмент предназначен для удаления скопившейся в процессе работе стружки. Данную операцию рекомендуется проводить регулярно, так как это способствует увеличению точности при выполнении работы;
• стамеску;
• рулетку;
• сами петли. Для дверного полотна высотой не более 2 м достаточно 2-х петель. Крепежные элементы находятся в комплекте петли.

Комплектность дверной петли при покупке

Для установки мебельных петель потребуется специальная насадка на фрезер, способная вырезать круглые отверстия.

Инструкция по врезке

Прежде чем приступать к врезке дверных петель, необходимо определить, какое расстояние петель на двери является наиболее оптимальным:

• от краев дверного полотна требуется отступить как минимум 20 см;
• если в размеченной области попадаются какие-либо погрешности целостности дверного полотна, то петли можно сдвинуть на 2-3 см в разные стороны.

Врезка петель производится по следующей схеме:

1. дверное полотно фиксируется на полу с помощью специальных зажимов или иных подсобных устройств. Если производится замена петель, то дверь предварительно снимается. Фиксация дверного полотна способствует точности проведения дальнейших работ;
2. на торцевой части дверного полотна производится разметка места будущего расположения петель с учетом требований, изложенных выше;

Обозначение мест для установки петель на дверном полотне

1. к месту установки петли крепится шаблон для разметки петель. Отверстие между ограничительными накладками должно соответствовать габаритам устанавливаемой петли;

Габариты петли, которые должны быть перенесены на шаблон

1. при помощи фрезера снимается основной слой дверного полотна. При работе фрезерный станок должен располагаться строго вертикально дверному полотну. Любые перекосы приведет к ошибкам при выполнении установки;

Обустройство ниши для дверной петли

При выемке дерева следует учесть толщину петли и фиксирующего стержня. Если сделать минимальный паз для петли, то это приведет к ограничению работоспособности фурнитуры. При слишком большом углублении петля будет ослаблена и не сможет надежно удерживать дверное полотно.

1. снятая стружка удаляется кисточкой для проведения следующих этапов работ;
2. петля примеряется на подготовленное место. Обнаруженные недостатки работы фрезера удаляются стамеской. Петля должна аккуратно и точно войти в подготовленную для нее нишу. Любые недостатки могут привести к неработоспособности фурнитуры;

Доработка ниши для петли стамеской

1. на следующем этапе производится разметка мест нахождения крепежных болтов. Для этого петля приставляется к предназначенному месту и с помощью карандаша (маркера) отмечаются необходимые области. Для врезки скрытых петель отверстия для креплений размечаются после простого приставления петли снаружи к полотну. Иным способом провести разметку не получится;
2. отверстия для болтов просверливаются. Предварительное сверление упрощает дальнейшую установку и снижает возможность образования сколов и трещин на дверном полотне;
3. петля фиксируется шуруповертом или обычной отверткой, подходящей по размеру.

Закрепление дверной петли на полотне

Аналогичным образом производится установка второй части петли на дверном косяке.

Весь процесс установки дверных петель при помощи специального шаблона представлен на видео.

Шаблон, предназначенный для установки дверных петель, способен в несколько раз упростить проведение работы и снизить количество возможных ошибок, которые могут привести к необходимости замены дверного полотна. Устройство можно приобрести в магазине, что наиболее предпочтительно для профессионалов, выполняющих врезку петель ежедневно или сделать самостоятельно.

ля самостоятельного изготовления шаблона потребуется 2-3 часа свободного времени и небольшое количество материалов. При минимальных затратах можно сделать для себя приспособление, которое не раз пригодится при ремонтных работах.

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

Отличия шаблонов DOOR TOOL

Для врезки петель Вам понадобится следующий набор приспособлений:

• универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
• ручной кромочный фрезер;
• стойки для устойчивой установки дверного полотна в вертикальном положении;
• струбцины для монтажа шаблона на дверное полотно;
• измерительный и разметочный инструмент;
• дверные карточные петли с саморезами для их установки;
• дрель и шуруповерт (или отвертка) для монтажа саморезов.
• угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.

Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков

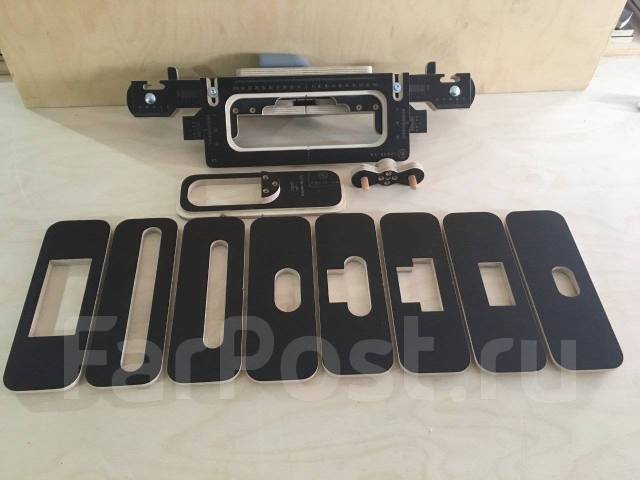

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

https://youtube.com/watch?v=videoseries

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

• закрепление двери в горизонтальном положении;
• выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
• установка шаблона DOOR-TOOL в соответствии с разметкой;
• подготовка и установка ручного фрезера на межкомнатные двери;
• выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
• доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
• монтаж фурнитуры.

Достоинства:

• наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
• есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
• вставки металлические.

Минусы:

• придется докупать вставки мод разные модели замков и петель;
• карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
• стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

__TITLE__

Вырезание отверстий

Для вырезания отверстий в деревянных заготовках можно использовать прямую пазовою фрезу. Если отверстие имеет сложную форму, то оно вырезается фрезером по заранее подготовленному шаблону с использованием копировального кольца. Последнее крепится к подошве фрезера и при работе агрегата задает движение инструмента в нужном направлении.

Итак, чтобы вырезать отверстие в деревянной заготовке, нужно выполнить следующие операции:

• закрепите в цанге аппарата прямую пазовую фрезу;

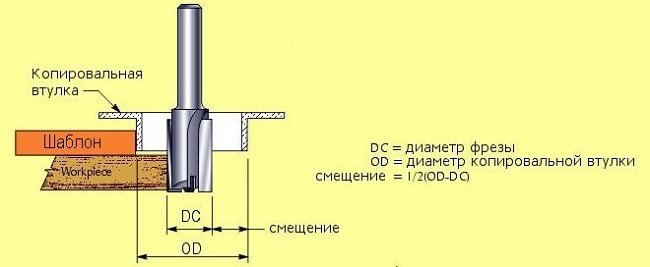

• прикрепите к подошве фрезера копировальную втулку;
• положите на верстак заготовку, в которой требуется сделать отверстие;
• подложите под заготовку небольшие куски ДСП, чтобы немного приподнять ее над столом (это требуется для выхода инструмента при сквозном прорезании детали);
• разместите шаблон с уже подготовленным отверстием на заготовку и прижмите обе детали к столу струбцинами;
• установите минимальную величину вылета фрезы (около 3 мм) относительно подошвы аппарата;
• включите фрезер и аккуратно опустите его на шаблон, чтобы фреза мягко вошла в материал;
• проведите фрезеровку по всему периметру шаблона;
• опустите фрезу еще на 3 мм и повторите вышеописанную операцию;
• продолжайте прибавлять по 3 мм глубины, пока фреза не пройдет заготовку насквозь.

Таким же образом можно вырезать круглое отверстие по соответствующему шаблону. Но для того, чтобы вырезать круг в заготовке, есть способ намного проще. В комплектацию большинства моделей фрезеров уже входит циркульное приспособление. Состоит оно из штанги с регулируемым (заостренным) винтом с одной стороны.

Штанга закрепляется к подошве агрегата, а заостренный винт вставляется в отверстие, служащее центром будущей окружности. Далее, необходимо выставить нужный радиус с учетом диаметра фрезы. На следующем рисунке показано, как правильно рассчитывать радиус отверстия.

Фрезерование проводится обычным способом в несколько этапов, каждый раз углубляя инструмент на 3 мм.

Также фрезером можно производить сверление отверстий, например, под установку мебельных петель. Делается это следующим образом.

1. Зажмите в цанге агрегата сверло Форстнера необходимого диаметра.
2. Установите минимальные обороты шпинделя.
3. Поставьте фрезер площадкой на ровную поверхность.
4. Опустите фрезу таким образом, чтобы шип в ее центре не доходил до поверхности стола 2-3 мм, и зафиксируйте привод на направляющих.
5. Далее, опустите ограничитель глубины на любую ступеньку револьверного упора и зафиксируйте его стопорным винтом. Благодаря ограничителю глубины фреза не сможет опуститься ниже требуемого уровня.
6. Снимите фиксацию привода, чтобы он мог свободно перемещаться вверх-вниз по направляющим.
7. На заготовке следует накернить центр будущего отверстия.
8. Установите площадку фрезера на заготовку и опустите фрезу таким образом, чтобы шип, расположенный в ее центре, точно попал в намеченное место на детали.
9. Немного приподнимите фрезу над заготовкой, включите агрегат и после набора полных оборотов плавно начинайте погружать инструмент в материал, пока ограничитель глубины не дойдет до упора. На этом операция сверления может считаться оконченной.

Перед тем, как выполнять сверление на заготовке, следует проделать эту же операцию на каком-нибудь ненужном отрезке древесины или ЛДСП аналогичной толщины.

Если нужно проделать сквозное отверстие, то ограничитель глубины устанавливать не обязательно. Для “чистого” выхода фрезы на обратной стороне заготовки, сверление нужно проводить в 2 этапа. На первом этапе чашечное сверло погружается в заготовку до тех пор, пока на обратной ее стороне не образуется небольшое отверстие от шипа. Далее, заготовка переворачивается, шип сверла устанавливается в образовавшееся отверстие, и проводится дальнейшее сверление. Таким образом, края отверстия с обеих сторон заготовки получатся ровными и без сколов.

Где заказать стекло для мебели: какие виды бывают, какое куда подходит

Вне зависимости от того, какое у изделий предназначена, цвет, форма или материал изготовления, их объединяет одна особенность. Это способ установки, то есть монтажа на мебельные конструкции. Применение таких петель позволяет исключить необходимость выполнения специальных отверстий под чашки. Их попросту там не предусмотрено. Да, возможно просверлить отверстия под саморезы придется. Но это делается обычным сверлом, которое есть в хозяйстве практически у каждого мужчины.

Подобная особенность дает экономию по времени и силам. Ведь предварительно заниматься подготовкой посадочных мест под петли не придется. Достаточно обойтись разметкой.

Подготовка к врезанию навесов

Врезка навесов фрезером

Данная процедура является наиболее распространенной, и применяется как при замене старой двери, так и при установке новой. Кроме фрезы, потребуется еще обычная столярная линейка, что видно на видео.

На первом этапе необходимо выполнить разметку коробки под уже имеющиеся петли межкомнатной двери, чтобы регулировка прошла быстро и правильно. Регулировка положения петель должна быть выполнена с учетом наименее вероятных перекосов при открывании/закрывании двери. Разметку можно выполнять также, используя специальный шаблон, который можно изготовить самостоятельно. Под шаблон иногда приспосабливают и ненужный фрагмент дверного погонажа, размеры которого совпадают с размерами дверной коробки.

Предварительно одну из кромок следует отторцевать. Размеченный угольник устанавливают на внешние стороны двери и в необходимых местах приклеивают полосы скотча – они будут служить своего рода ограничителями перемещения фрезера.

Изготовление шаблона для установки петель своими руками

Готовые шаблоны, которые продаются в специализированных магазинах, стоят около 3,5 тыс. рублей. Поэтому приобретать изделие целесообразно исключительно профессиональным мастерам. Для домашнего использования шаблон можно изготовить своими руками.

Подготовка к изготовлению

На этапе подготовки к сборке устройства необходимо:

• разработать чертеж шаблона для врезки петель фрезером;
• приобрести необходимые для работы материалы;
• подготовить инструменты.

Конструкция шаблона подразумевает:

• наличие рамки, служащей непосредственно для работы фрезера;
• установку раздвижных ограничителей движения фрезерного станка;
• наличие ручки и держателей, позволяющих зафиксировать конструкцию на двери.

Чертеж, который можно использовать при изготовлении шаблона.

Для изготовления потребуются:

• небольшие отрезы доски, рейки и бруска. При желании устройство можно сделать и из других материалов, например, металла, оргстекла и так далее;
• крепежные элементы: болты, барашковые гайки, шайбы;
• лобзик;
• дрель;
• фрезерный станок.

Сборка устройства

Сборка конструкции производится следующим образом:

1. подготавливаются составляющие: основное полотно, рейка с ограничителем, три планки, позволяющие регулировать размеры петель;
2. в основном полотне фрезером проделывается отверстие 130*70 мм;
3. все части собираются при помощи болтов, шайб и гаек;
4. прикручивается держатель.

Простейшее устройство для врезки петель, изготовленное самостоятельно

Самостоятельное изготовление шаблона позволит сэкономить денежные средства, так как все элементы конструкции можно сделать из имеющихся материалов.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

Фрезы предназначены для фрезеровки посадочных мест под:

• Петли
• Скрытые петли
• Планку замка
• Ответную планку замка
• Ригель
• Ручку купе

Такой ручной электрический инструмент, как фрезер, может успешно использоваться для выполнения различных видов обработки изделий, изготовленных из древесины. С помощью этого оборудования и набора рабочих насадок к нему можно не только выполнить декоративное оформление поверхности изделия из древесины, но и качественно подготовить к установке мебельный фасад или дверь, применив фрезер для врезки замков, дверных и мебельных петель. Конечно, выполнить процедуру выборки пазов в деревянном изделии можно и вручную (с помощью обычной стамески и молотка), но при использовании фрезера производительность такой операции увеличивается в разы, а также значительно повышается качество конечного результата.

Выборка углубления под замок фрезером, размещенным на специальном приспособлении

Особенности конструкций

Не последняя роль в качественных показателях надежности отдана монтажным работам, тем не менее, при создании конструкции используются дополнительные факторы мер безопасности, которые достигаются посредством следующих показателей:

• Увеличивается толщина используемых при формировании дверного полотна стальных листов, достигая 3 мм.

Для типовых изделий толщина стального листа относительно требований стандартов ГОСТ должна даже превышать 3 мм.

На внутренние двери накладываются более жесткие далеко не условные требования, заключающиеся в монтаже дополнительных армированных ребер жесткости в дверное полотно.

При этом стандартные входные створки наделены всего двумя либо максимально тремя горизонтально направленными ребрами жесткости, в то время, как внутренние двери оснащаются совокупностью вертикальных и горизонтальных ребер жесткости. Таким образом, своеобразная, в визуальном восприятии, стальная сетка из профиля квадратного сечения либо из углового профиля, дает возможность исключить деформации и механические повреждения дверного полотна.

У многих дверей внутреннего способа открывания слабым местом является притвор, кстати, стоит отметить, что межкомнатные блоки в этом же списке. Входного типа использования конструкция не может позволить себе такой недостаток, как зазор между створкой и рамой по многим причинам.

Если межкомнатные блоки можно дополнительно и достаточно легко избавить от имеющегося зазора в притворе, то входные фабрикаты довольно тяжело реконструировать в данном направлении. При этом имеющийся зазор в притворе открывает больше возможностей для несанкционированного проникновения в строение. Избавляются от типовой проблемы в процессе изготовления конструкции в заводских либо фабричных условиях, путем укрепления площадки в замковой зоне. Таким образом, любого типа воздействия, включая механического характера, предотвращаются на корню попыток.

Гнёзда под петли

Сразу оговоримся: я предполагаю, что ручным фрезером читатель хоть немного работал и хотя бы знает, как его включать, регулировать обороты и поднимать/опускать фрезу. Так вот, берём ненужный брусочек, регулируем выход фрезы на глубину петли от опоры фрезера и пробуем выбрать с него небольшой фрагмент. Размер фрагмента делаем таким, чтобы можно было померить глубину утапливания петли. Ведите фрезер по направлению вращения фрезы — так намного легче работать.

@youtube.com, канал Школа Ремонтника

Померили, прикинули — переходим к делу. Удостоверившись, что поставленное в фиксаторы петлевой стороной вверх полотно не болтается, по разметке выбираем посадочное гнездо под петлю. Затем примеряем, чтобы она входила по габаритам и была полностью утоплена в массив полотна.

При навеске на коробке, вместо брусочка берётся образовавшийся при её сборке обрезок. Дело в том, что отобранная четверть на коробке, или, как её ещё называют, фалец, не даст вам поставить площадку фрезера непосредственно на плоскость, где будет находиться петля. Фрезер придётся перенастроить. Как именно — увидите, начав крутить в руках обрезок коробки.
