Обзор резьбонарезных инструментов: плашка, метчик, клупп

Правила использования

Для создания винта на трубе потребуется набор соответствующих плашек, вороток и специальный зажим. Для нарезания резьбы подбирается наиболее подходящий набор плашек в зависимости от диаметра трубы и требуемого шага расположения витков. Определить некоторые параметры можно при визуальном осмотре поверхности, но на поверхности корпуса также должна быть соответствующая маркировка. Не стоит забывать о том, что создаваемый винт может быть левым или правым.

Весь процесс создания винта на трубе можно разделить на несколько основных этапов:

Работу следует начать с подготовки трубы. Поверхность металла не должна иметь ржавчины или серьезных дефектов. Очистку можно провести достаточно быстро при применении специальных устройств. С торцевой поверхности снимается фаска. Эту работу можно сделать при применении напильника. Как и при использовании метчика, в этом случае поверхность следует смазать маслом или другим подобным веществом. Без смазывающегося вещества при работе может возникнуть высокая нагрузка, которая приведет к деформации режущей кромки. Плашка закрепляется в специальном плашкодержателе

Уделяется внимание тому, насколько прочно крепление, так как на основную часть инструмента может передаваться высокая нагрузка. Во время работы одной рукой выполняется вращение инструмента, второй — его вдавливание

Для врезания инструмента в металл на него должно оказываться существенное воздействие. Рекомендуется делать два оборота в направлении резьбы и один оборот в обратном направлении

За счет этого обеспечивается удаление образующейся стружки с зоны резания, что облегчает ход инструмента.

Резьбу более высокого качества можно получить только при применении разрезной плашки. Это связано с тем, что конструкция имеет стопорное кольцо, с помощью которого проводится регулировка диаметра.

При проведении работы следует учитывать то, что существует несколько видов винтовых соединений:

Треугольное.
Трапециевидное.
Прямоугольное.
Упорные.

Упорный тип соединения характеризуется тем, что на соединяемые элементы оказывается постоянное одностороннее давление. Именно поэтому витки должны обладать высокой прочностью. Прямоугольный тип соединения характеризуется тем, что применяется для объединения подвижных элементов конструкции.

В заключение отметим, что в продаже встречается довольно большое количество наборов плашек. Если работа по нарезанию резьбы проводится часто, то следует приобрести наборы от известных производителей, которые при создании инструмента применяют качественную сталь.

Лерки для ручного нарезания резьбы

При ручном нарезании резьбы заготовка (стержень, труба) неподвижна, а вращается сам инструмент. Окружная скорость скольжения при этом отсутствует, поэтому лерки для нарезки резьбы практически не нагреваются до высоких температур. Для снижения механического износа резьбообразующего профиля, и уменьшения усилия необходимый под нарезку участок заготовки смазывают. При больших разницах между диаметром исходной заготовки и диаметром резьбы смазывать необходимо и внутреннюю поверхность лерки.

Считается, что для формирования полноценного резьбового профиля диаметр исходной заготовки (для наиболее популярных диаметров) должен соответствовать следующим значениям:

Диаметр нарезаемой резьбы М6 М8 М10 М12 М16 М20

Диаметр исходного стержня (или трубчатой заготовки),мм 5,80…5,95 7,75…7,90 9,70…9,95 11,80…11,95 15,80…15,95 19,80…19,95

Примечание. Приведённые в таблице данные могут использоваться также и для определения диаметра исходной заготовки под последующее формообразование резьбы на автоматах с плоскими плашками.

Важным элементом для правильного выбора лерки является материал, из которого она изготовлена. Особенность процесса резьбонарезания – постепенное нарастание усилия, с резким его снижением к концу процесса – предопределяет повышенную вязкость материала лерки, в противном случае резьбовый профиль интенсивно выкрашивается. Поэтому оптимальным выбором будут лерки из легированной инструментальной стали Х12Ф1 или 9ХС, при твёрдости 59…61HRC. Для нарезания резьб на жаропрочных и легированных сталях подойдёт инструмент из быстрорежущей стали марок Р6М5 или Р9К6, с твёрдостью 60…63 HRC. Цена таких лерок будет высокой, поэтому их использование оправдано лишь при больших объёмах производства резьбовых деталей. Для бытовых целей вполне допустимо использовать лерки, изготовленные из углеродистых инструментальных сталей У10 или У12.

Наиболее высокий рейтинг из предприятий, которые производят подобную инструментальную оснастку, имеют предприятия Ижевска, Челябинска, Владивостока, Самары, Брянска, Нижнего Новгорода (Россия), Орши, Минска (Белоруссия), Львова (Украина). В эксплуатации отлично зарекомендовали себя лерки зарубежного производства от UFC (Италия) и CM Tools (Финляндия).

https://youtube.com/watch?v=lsww6icPhaE%3F

Ручной клупп

Ручной клупп для трубной резьбы – привычный инструмент сантехников и водопроводчиков. Им можно нарезать новую или прогнать существующую резьбу при монтаже или ремонте трубопровода в квартире и на даче, подвале или колодце. В отличие от классической плашки, клупп позволяет выполнить эту работу в неудобных и труднодоступных местах.

Недостатком ручного клуппа можно считать довольно большие усилия на рукоятках. Со стандартными для трубопроводов жилищно-коммунального назначения ½ и ¾ дюймовыми резьбами можно справиться и без особых навыков, при больших диаметрах времени на нарезку может затратиться значительно и непропорционально больше. Соответственно усилию увеличивается и длина рычага рукоятки или трещотки, поэтому при диаметрах выше одного или полутора дюймов ручные клуппы практически не используются.

Выбор инструмента

Заранее отметим, что нарезать резьбу можно разными способами. Работать можно как вручную, так и машинным способом. В первом случае, как мы уже отметили выше, необходимо иметь с собой набор инструментов для создания резьбы, во втором же работу ведут на токарном станке. Вручную нарезать резьбу рекомендуется, если ваша задача заключается в обработке всего нескольких деталей. Например, при сборке сантехнического оборудования, создании бытовых трубопроводов и т.д.

Обработка деталей на токарном станке подразумевает выполнение масштабных задач. Человек с опытом на оборудовании такого типа способен нарезать резьбу в промышленных масштабах, до сотни деталей в час, а иногда и больше. Впрочем, вряд ли вам понадобится такая производительность.

Чаще всего набор ручных инструментов покрывает все бытовые потребности домашних умельцев. С их помощью вам тоже удастся нарезать резьбу правильно и качественно, только времени и сил уйдет больше.

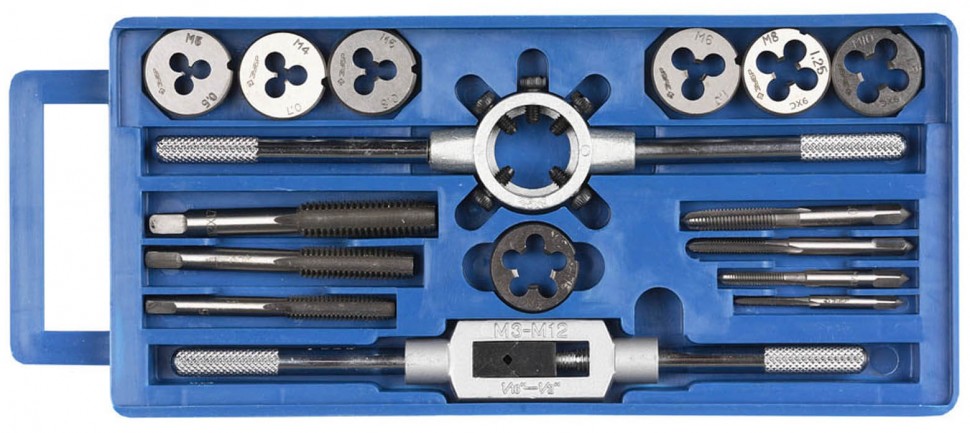

Упоминаемый выше набор оборудования в основном представлен метчиками и плашками, а также различными дополнительными деталями.

Особенности метчиков

Метчиками называют конусообразные или цилиндрические детали, что предназначены для нарезки внутренней резьбы. В частности с их помощью выполняется резьба на трубах, гайках, мелких шайбах, различного рода зажимах и даже фланцах.

Метчиками пользоваться довольно удобно. Они состоят из рабочей и тыльной части. Рабочая часть имеет уникальную форму и диаметр. На ее краях нанесены специальные резцы или зубцы с некоторым шагом. Зубцы при вращении нарезают металл параллельно с удалением стружки.

Тыльная сторона выполнена в определенной форме, что облегчает фиксацию метчика на рабочем инструменте.

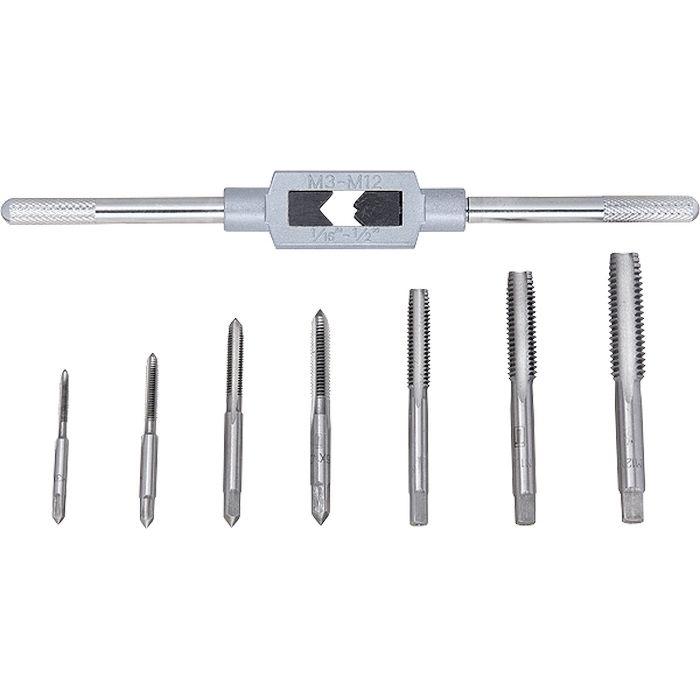

Разнообразные метчики для бытового применения

Метчиками с возможностью нарезки резьбы без образования стружки тоже пользуются, но намного реже, ведь они стоят дороже.

Встречаются метчики:

Черновые;
Получерновые;
Чистовые.

Черновые выполняют первый проход, удаляют большинство стружки и формируют грубые канавки под резьбу. Это еще не полноценная резьба, но подготовка уже выполнена.

Получерновые модели встречаются крайне редко. Они предназначаются для доделки черновых канавок, их очистки и формирования заготовки под чистую резьбу. Получерновыми метчиками пользуются преимущественно при изготовлении сложных деталей.

Последний образец – чистовой метчик, формирует готовую к эксплуатации резьбу точных размеров и формы.

По типу выполняемых действий метчики делят на:

Метрические;
Гаечные;
Трубные;
Машинные.

Отметим что метчиками, равно как и плашками, можно нарезать резьбу разных размеров, направлений и формы. Все зависит от выбранной модели оборудования.

Особенности плашек

Плашкой называют режущий инструмент, который применяется при выполнении наружной резьбы. Простейший пример наличия наружной резьбы – это болт. В то время как пример внутренней резьбы – гайка.

Плашки плоские, со стороны сильно напоминают крупные шайбы или зажимы для станочных патронов. Только внутри плашки находится режущая насадка с несколькими рядами закрученных резцов.

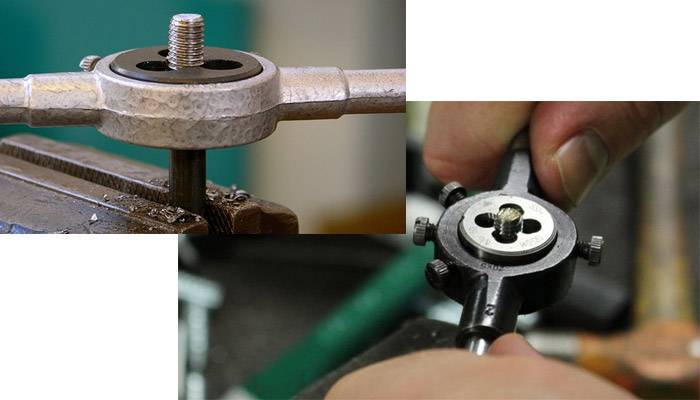

Метчик и плашка, вблизи

Плашки могут иметь разную форму, тип сборки и габариты. Встречаются как круглые модели, так и квадратные. Некоторые варианты полностью цельные, другие можно разобрать и заменить режущую насадку.

Режущая часть состоит из трех рабочих зон. Две зоны, что располагаются по краям, состоят из зубцов, внутренняя же зона отвечает за отвод стружки и корректировку направления вращения.

Именно благодаря внутренней зоне плашки обладают самозатягивающимся свойством. То есть после нескольких вращений на трубе плашка фиксируется.

Дальше вращать ее можно без давления, так как затягиваться она будет в направлении образования резьбы. В то время как метчики необходимо вращать с усилием на протяжении всего процесса.

Разновидности плашек, по сути, аналогичны с разновидностями метчиков. Если вы купили крупный набор инструментов, то наверняка получите сразу несколько таких деталей.

Выполнение работ

Нарезание внутренней резьбы представляет собой технологический процесс, который проводится в несколько этапов. Пошаговая инструкция:

Перед тем как правильно нарезать резьбу метчиком, нужно подготовить электроинструмент. Закрепить сверло в патроне дрели или станка. Выставить невысокие обороты. На поверхность сверла нанести специальную смазку.
Сделать углубление на месте будущего отверстия с помощью молотка, керна, чтобы более точнее расположить сверло. Небольшие заготовки нужно закреплять неподвижно, используя тиски. Перед началом сверления нужно убедиться в том, что сверло расположено перпендикулярно относительно рабочей поверхности.
После создания отверстия нужно сделать фаску. Для этого используется сверло чуть большего диаметра. Достаточно опустить его на 1 мм.
Когда отверстие с фаской готово, можно приступать к нарезанию резьбы. Для этого изначально используется метчик 1. С его помощью мастер проводит грубую обработку. Движения не должны быть быстрыми, хаотичными. Нужно делать 2 оборота по ходу резьбы, один против. Движения назад обязательны. Они нужны для удаления металлической стружки.

После проведения работы метчиком 1, нужно переходить ко 2, 3. Процедура повторяется. Нельзя выполнять движения вперед после появления сложностей с поворотом инструмента.

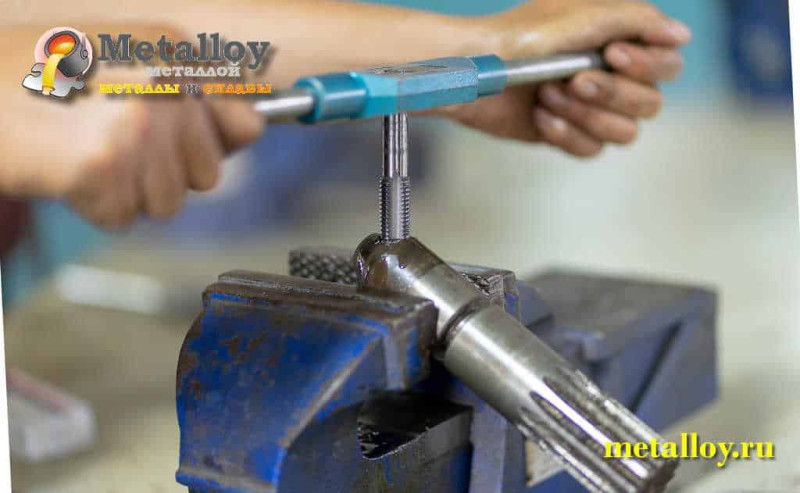

Нарезка внутренней резьбы метчиком

Виды резьбовых соединений и их преимущества

Основными разновидностями соединений элементов трубопроводов является резьба и сварка, последний способ практически всегда применяется на промышленных магистралях большого диаметра и при монтаже газопроводных линий.

В быту не слишком много людей владеет сварочными аппаратами и необходимыми навыками сварщика, для них стыковка трубных элементов возможна только с использованием резьбы, которую не сложно нарезать своими руками.

При эксплуатации различают правую и левую резьбу на цилиндрических и конических деталях, последняя используется в промышленных системах высокого давления и не находит применения в быту.

Рис. 2 Трубная цилиндрическая резьба — ГОСТ 6357-81

В ГОСТ 15763-2005 на резьбовые и фланцевые соединения трубопроводов, рассчитанных на рабочее давление до 63 бар, перечислено около десятка типов соединений трубопроводов и схем их сборки. Все их можно разбить на несколько групп:

с ввертным концом корпусных деталей;
с развальцовкой трубной кромки;
с шаровым или приварным ниппелем;
с врезающимися, зажимными и упорными кольцами.

Рис. 3 Схема и порядок соединения стальных труб

Резьба имеет следующие преимущества перед другими способами:

Герметичность и прочность. Показатель достигается за счет использования специальной нарезки, параметры которой зависят от трубных размеров. При соблюдении стандартов правильно выполненная прорезка обеспечивает надежный, долговечный и герметичный стык.
Удобство монтажа и демонтажа. Монтаж трубопроводной линии посредством резьбы, в отличие от сварки, не требует наличия электроэнергии, специальных приспособлений из дорогих массивных сварочных аппаратов, может проводиться в любых погодных условиях разводным гаечным ключом. Трубопроводную магистраль всегда можно разобрать без повреждений при ремонте или изменении конфигурации.
Скорость работ. Стыковка двух труб по сравнению со сваркой отнимает минимум времени — достаточно с помощью разводного ключа несколько раз повернуть накидную гайку или муфту.
Не требуется квалификация. При монтаже резьбовых узлов не требуется специальная подготовка и навыки. При наличии резьбообразующего инструмента и правильном подборе размеров режущих плашек, получить качественную нарезку при соблюдении технологии может каждый.
Соединение разноразмерных фрагментов. В отличие от сварки, при помощи резьбовых переходных муфт достаточно просто перейти от трубопровода с большим диаметром к малому и наоборот.

Рис. 4 Некоторые типы резьбовых соединений

Разновидности

Чтобы выбрать одну из разновидностей резьбонарезного инструмента, нужно понимать какие виды резьбовых соединений бывают:

Цилиндрическая и коническая резьба.
Многозаходная — состоящая из нескольких винтовых линий.
Однозаходная — состоящая из одной винтовой линии.

Резьба для труб может изготавливаться вращением инструмента в правую или левую сторону. Направление зависит от выбранного инструмента.

Электроинструмент

В строительных магазинах можно найти большой выбор электрических резьбонарезных инструментов. Оборудование позволяет увеличить эффективность человеческого труда и повысить производительность. Дополнительно увеличивается качество проводимых работ. Современные электроинструменты позволяют создавать разные виды резьбы, работать в труднодоступных местах. Для закрепления обрабатываемых поверхностей на инструменте есть специальные тиски.

Однако важно помнить о том, что электроинструменты быстро перегреваются. Поэтому при работе нужно использовать охлаждающие жидкости

Ручные приспособления

Ручные метчики могут быть отдельной оснасткой для электроинструментов или закрепляться на ручные приспособления. Ручной инструмент представляет собой рукоять и корпус для закрепления плашки. Они могут быть одинарными и симметричными (в зависимости от вида создаваемой резьбы). Двухкомпонентные инструменты могут оборудоваться храповым механизмом для облегчения процесса работы и удобства.

Металл для изготовления

Для различных видов плашек , метчиков, других металлорежущих инструментов используют углеродистые стали популярных марок У10А и У12А. Их закаливают до получения твердости HRC 60-62 единицы. Такой показатель делает их наиболее стойкими при резании металла и других твердых материалов.

Читать также: Формула для расчета веса металла

Намного лучшие показатели красностойкости у инструментальной стали с добавлением легирующих элементов:

Металлорежущие инструменты, изготовленные из подобного материала, например, плашка для нарезания резьбы или метчик протяжка, обладают более высокими режущими свойствами. Обрабатываемость намного лучше, чем у углеродистых сталей. Красностойкость с легирующими добавками также имеет отличные показатели.

Как нарезать резьбу самостоятельно

Сначала необходимо подготовить материалы и инструменты:

электродрель;
сверло необходимого сечения (выбрать из таблицы);
стандартный комплект метчиков;
вороток с зажимным квадратом;
керн, тиски;
молоток 300 г;
смазочный материал;
ветошь, тряпки.

Пошаговая инструкция, как нарезать резьбу метчиком :

Разметить на детали место под отверстие. Поставить керн на пересечении двух линий.
Сильным ударом молотка по керну наметить место для будущего отверстия.
Зажать сверло в патрон электродрели, выставить малые обороты, смазать сверло,просверлить отверстие.
Сверлом большего сечения снять фаску.
Вставить черновой метчик квадратной головкой в отверстие воротка, зажать двумя ручками.
Вращая вороток двумя руками, нарезать резьбу, М12 — основной шаг резьбы .
Для проверки качества вкрутить в нарезанную резьбу болт М12. Он должен закручиваться не туго, но в то же время, не болтаться в резьбе.

Алгоритм движения:два оборота вперед, один — в обратную сторону. Рекомендуется работать с небольшим усилием. Если инструмент заедает в металле, совершить несколько движений назад. Периодически смазывать поверхности, продолжая работу. Повторить операцию со средним, затем чистовым метчиком.

Смазывать нитки резьбы при нарезании лучше всего старым свиным салом.

Резьбонарезной набор для труб и правила его пользования

Существенно упростить задачу по нарезанию резьбы можно приобретя специальный набор для труб. Он идеально подходит для применения в домашних условиях. Примером можно назвать клупп – немного измененная плашка, которая применяется вместе с трещоткой и направляющей. В набор могут включаться различные приспособления:

Монолитные представлены корпусом цилиндрической формы с внутренним отверстием. Для работы также в комплект включают специальный плашкодержатель.
Раздвижные состоят из резцов, расстояние между которыми можно регулировать при необходимости. Применяется для нарезания резьбовой поверхности в несколько проходов, за счет чего повышается качество.

Лерка выбирается в зависимости от диаметра трубы и направления резьбы. Процесс нарезания характеризуется следующими особенностями:

Специальный инструмент, называемый клуппом, устанавливается в трещотку.
На режущую часть также наносится масло, которое упрощает ход рабочей части.
На край обрабатываемой трубы устанавливается направляющая.
Трещотка вращается вокруг оси, за счет чего происходит образование резьбы.
Во время механической обработки масло время от времени добавляется.

Резьбонарезной набор для труб

Стоит учитывать тот момент, что приспособление после длительной эксплуатации может затупится. Именно поэтому нужно следить за состоянием режущей кромки.

Другие виды обработки

Для нарезки резцами на токарных станках как внешней, так и внутренней плоскости используются различные твердосплавные пластины или небольшой инструмент, по своей форме напоминающий расточной резец. Однониточными инструментами производят обработку по многопроходной профильной схеме. Резьбовые резцы бывают призматические, пластинчатые, стержневые, с механическим креплением твердосплавных пластинок.

Инструмент устанавливается по центру нарезаемой детали. Такая обработка проводится на многоосевых либо вальцетокарных станках. Существует возможность применения однозубковых и многозубковых твердосплавных пластин.

Резьбонарезные фрезы

Ещё один способ нарезания как внутренней, так и внешней резьбы — фрезами на станках с ЧПУ, которые удерживают спиральную интерполяцию. Используются в такой инструменте для нарезания резьбы как целые твердосплавные фрезы, так сменные твердосплавные пластины. Существуют многовитковые, одновитковые, дисковые и гребенчатые резьбонарезные фрезы. Предпочтение при обрабатывании заготовки отдаётся многовитковым фрезам. Область применения их довольно обширна, так как они способны обрабатывать материал прочностью до 65 HRC, позволяют обработать множество разнообразных материалов.

Эти фрезы обладают широким диапазоном употребления, а их диаметр начинается с самого маленького (от 1.5 мм) и завершается наиболее крупными размерами. Использование этого инструмента имеет множество плюсов. Одну и ту же фрезу можно использовать для отверстий разного диаметра, используя один шаг резьбы.

Использование абразивных материалов

Метод обработки резьбы абразивными инструментами существенно отличается от предыдущих и даёт большую вероятность нарезать высокопрецизионную внутреннюю резьбу. Он представляет собой высококвалифицированное решение для производства огромного количества деталей, у которых низкий допуск неправильности от нужных параметров. Один такой станок может вышлифовывать обширное многообразие внутренних вариантов резьбовых элементов. К элементам, которые изготавливаются способом внутреннего шлифования, относятся резьбоизмерительные калибры, гайки для обыкновенных и шариковых винтовых передач.

Клупп — удобный инструмент для нарезки резьбы на трубе

Очень часто домашний мастер сталкивается с проблемой нарезания резьбы на трубах. Конечно, в нынешнее время все чаще используют пластиковые трубы, для их скрепления используют специальный прибор — паяльник. Но если вы живете в старенькой хрущевке, то там наверняка металлическая сантехника и что делать, когда вы решили добавить еще одну раковину или вообще заменить несколько прогнивших от времени труб? Нужно будет нарезать резьбу и не у каждого человека в доме имеется инструмент для этого.

Существует несколько видов резьбового инструмента для труб(имеется в виду ручной инструмент), это плашка(лерка) и трубный клупп. Вот о клуппах мы и поговорим, поскольку ими пользуются все чаще. Оно и понятно, ведь работаь им довольно просто.

Итак, клупп — это специальная такая болванка, в которой закреплены резцы различного размера, который измеряется в дюймах (под резьбу 1/2″, 3/4″, 1″, 1 1/4″). Смотрим фото(кликабельно).

То есть если вы решили работать этим инструментом, сначала узнайте, какого размера у вас труба, на полдюйма или больше. Узнав размер трубы, в магазине уже спрашиваете продавца про наличие клуппа данного размера. Купив его, также необходимо еще приобрести специальную трещотку, поскольку крепление сделано специально под трещотку, ни для чего другого не подойдет. В принципе, это всё, что потребуется для резьбы. Если вам по ходу работы потребуется отпилить трубу, можете почитать про круги для болгарки.

Закрепив клупп на трещотке(крепление-защелка), переверните его и увидите отверстие — это направляющая для трубы. То есть вставляете конец трубы в направляющую и начинаете крутить трещотку по часовой стрелке, пойдет нарезка. Крутите не спеша, без рывков, потому что трещотки сейчас все идут китайские и сделаны они из силумина(порошковый металл), сами понимаете, что они не крепкие, поэтому сильно на трещотку не налегайте

При правильном, осторожном использовании она прослужит долго

Если клупп затупился, то рекомендуется заменить режущий элемент, это 4 резца для определенной резьбы. Допустим, клупп у вас на 1/2″, то и резцы, соответственно, покупайте на полдюйма

ВАЖНО!!! При покупке этих самых резцов необходимо подбирать их такой же фирмы, как и клупп. К примеру, у нас в магазине продаются только клуппы фирмы Stayer, соответственно к ним подходят только стайеровские резцы

Еще на заметку: Нужна внутренняя резьба? Тогда вам нужен метчик.

Помимо клуппа резьбу на трубе можно нарезать плашкой, она и стоит подешевле и трещотка(плашкодержатель) не такой дорогой, как трещотка для клуппа. Однако не все так просто, как кажется. Во-первых, работать ей гораздо труднее и для неопытных мастеров это может стать настоящей проблемой. У плашки нет направляющей, поэтому будет трудно сделать первый виток резьбы(чтобы она пошла ровно), кроме этого работать трещоткой гораздо удобнее. Представьте себе, что труба находится у самой стены. Как на ней нарезать резьбу плашкой? Будете крутить лерку по паре сантиметров и переставлять. Трудно и очень неудобно. А вот с клуппом нет проблем — надели трубу на клупп и пошли крутить трещоткой, пусть амплитуда кручения будет небольшая, однако трещотка на то и удобна, поскольку не нужно переставлять клупп.

В продаже помимо одиночных клуппов продаются наборы, в которых идет трещотка с удлинителем, а также 4 основных клуппа — 1/2″, 3/4″, 1″, 1 1/4″. Выглядит такой набор вот так.

Стоимость его порядка 1300 рублей, однако если вы занимаетесь шабашками по сантехнике, то покупка такого удобного набора вполне оправданна. Все на месте, ничего не разбросано, красота да и только.

Классификация резьбы

Метрическая. Самая распространенная крепежная резьба. Диаметр деталей измеряется в мм.
Трубная. Используется при монтаже трубопроводов и запорно – регулирующей арматуры (смесители, краны, вентили). Диаметр измеряют в дюймах и долях дюйма, поэтому ее называют еще и дюймовой.
Резьбы на наружной поверхности деталей: болтов, шпилек, труб, называют наружными, а гаек, глухих гнезд и муфт – внутренними.
По направлению вращения различаются левые и правые.
По количеству заходов – одно и многозаходные.
В сечении бывает треугольной, прямоугольной трапецеидальной и др.
Может быть прямой (цилиндрической) или конической.

Конструкция

Производители постоянно совершенствуют модельный ряд метчиков, оптимизируя их геометрию под новые материалы и условия обработки. Но базовая стержневидная конструкция остается неизменной. На фото метчиков можно разглядеть ряд типовых решений, среди которых хвостовик, рабочая часть, канавки.

Каждый из них имеет свое назначение:

Канавки образуют режущие кромки, отводят стружку, облегчают подвод СОЖ. Они ориентированы прямолинейно или по винтовой линии. Метчики с левонаправленными винтовыми углублениями применяют при резьбообразовании напроход. Глухие отверстия получают правосторонними винтами. Число канавок варьируется в диапазоне 2-6 шт.

Калибрующий участок направляет метчик, предотвращает разбивание отверстия и зачищает резьбу. Для уменьшения трения выполнен с обратным занижением диаметра до 0,1 мм.

Как вручную нарезать резьбу. Метчиком, плашкой. Видео

В процессе постройки радиоуправляемых моделей, особенно кораблей, практически всегда приходится нарезать резьбу, так как используется довольно большое количество разъемных соединений.

Сегодня хочу рассказать и показать, на примерах, как это делается. Для начала надо сказать, что резьба бывает правая и левая, имеет диаметр и шаг, у правой винтовая линия поднимается против часовой стрелки, а у левой по часовой стрелке. Из этого следует, что название соответствует направлению закручивания изделия. Метрическая резьба обозначается буквой «М», затем идет цифра, указывающая ee диаметр, а значение после знака «x» указывает шаг, если он не указан, то подразумевается основной шаг, который является предпочтительным для каждого диаметра.

Если необходимо нарезать резьбу в отверстии, то для выполнения этих работ используется метчики.

Они бывают универсальными или комплектными, которые представляют комплект из двух или трех инструментов, которыми работают поочередно: сначала — черновым, а затем — чистовым.

Универсальным метчиком вся работа выполняется за один проход. Предварительно, в месте, где необходимо выполнить внутреннюю нарезку сверлится отверстие. Его диаметр выбирается согласно таблице.

Если отверстие просверлить больше, то соединение не будет иметь полного профиля и получится не качественным. Если диаметр взять меньше, то ход метчика будет затруднен и это может привести к его заклиниванию и поломке, особенно в твердых материалах. После сверления квадратный хвостовик надежно закрепляется в воротке и хорошо смазав, например, солидолом вставляется в отверстие. Затем, плавно вращая вороток, делая два оборота вперед и пол-оборота назад, производится нарезка. Через каждые 4-5 оборотов метчик вынимается, с него удаляется стружка, и после смазки действия повторяются.

Иногда требуется восстановить или нарезать резьбу на стержне, шпильке, болте или валу. Для этого используется плашка. В отличие от нарезки в отверстии, на стержне вся работа делается в один проход.

Один конец стержня хорошо фиксируется, например, в тисках. На второй в виде конуса и хорошо смазанный, можно солидолом, устанавливается плашка, зажатая в вороток. Затем плавными движениями вращается вороток, причем, после каждых пол-оборота желательно немного повернуть инструмент назад, для удаления стружки. Хорошая смазка обеспечивает легкость хода и предотвращение преждевременного затупления рабочих поверхностей инструмента.

Для нарезки резьбы на валах используется вот такая «приспособа».

Она работает как направляющая, так как точно установить плашку, даже на конус, и нарезать резьбу строго по центру довольно сложно. В тонкой части «приспособы» просверлено отверстие диаметром вала, в нашем случае 2 мм. В толстой части закрепляется инструмент под М2. При работе, тонкая часть надевается на вал и далее производится нарезка. Эта направляющая позволяет двигаться плашке строго по центру вала. Делается такая деталь, на токарном станке, индивидуально под каждое сечение вала.

Изготовление и маркировка

В некоторых случаях производители маркируют свои изделия цифрами 1, 2, 3. Комплекты на два метчика выполняются с незначительно большим сечением первого чернового изделия.

Производимые промышленностью наборы:

сечение 8-18 мм – по одной штуке;
сечение 6-24 мм – первый и второй;
сечение 2-52 мм – первый, второй, третий.

5/16–3/4» – по одной штуке;
1/4–1» – один черновой и один чистовой в наборе;
1/4–2» – один черновой, один средний, один чистовой в наборе.

Для трубной резьбы сечением 1/8–4» в комплект входит один первый номер и один второй.

Метчики для нарезания резьбы. Таблица основных характеристик

Резьба	Сечение отверстия, мм
М1,0	0,75
М1,2	0,95
М1,4	1,1
М1,7	1,35
М2,0	1,6
М2,3	1,9
М2,6	2,15
М2х0,5	2,5
М3,5	2,9
М4х0,7	3,3
М5х0,8	4,2
М6х1	4,96
М7	6,0
М8	6,7
М9	7,7
М10х1,5	8,45
М11	9,4
М12х1,75	10,18
М14	11,8
М16	13,8
М18	15,3
М20	17,3
