Ножницы по металлу ручные и электрические: обзор режущих инструментов

Особенности и технические характеристики

Правые и левые ножницы. Эту характеристику определяет расположение нижнего лезвия. Согласно ГОСТ 7210-75 большинство моделей ножниц по металлу производится с левым расположением нижнего лезвия. Этот инструмент идеально подходит для манипулирования правой рукой. Если вы левша, вам стоит остановить свой выбор на ножницах с правым расположением лезвия

Ведь во время работы чрезвычайно важно, чтобы линия разметки всегда была в поле зрения

Предлагаем ознакомиться Сорт аврора картофель характеристика

Также расположение лезвия имеет значение при осуществлении криволинейного реза. Правые ножницы отлично справляются с правыми радиусами, а левые – с левыми.

Советы по использованию электроножниц для резки металла

Оборудование нужно использовать согласно инструкции и вовремя заменять износившиеся детали. Рекомендации для качественной работы:

  1. Резку проводят под углом 90 градусов к обрабатываемой поверхности.
  2. Перед тем как вырезать фрагмент в середине листа, нужно просверлить дырку дрелью.
  3. Вдоль намеченной линии разреза наносится смесь керосина и скипидара (7:3) или машинное масло.
  4. Каждые 15 минут матрицу с пуансоном смазывают машинным маслом.

Техника безопасности

Перед началом работ электроножницы проверяют на качество соединения крепежных элементов. В рабочем помещении должно быть сухо и не пыльно. Работать нельзя, если поврежден кабель или вилка, питание в сети должно быть 220 вольт.

При использовании электроножниц надевают специальные очки и перчатки. В процессе работы редуктор аппарата нагревается и если до него дотронуться, можно получить ожог.

По окончании работы вентиляционные отверстия и рабочие элементы очищают щеткой. По необходимости меняют запчасти. Время непрерывной работы не должно превышать 15 минут.

При работе с металлом небольшой толщины, совершенно необязательно использовать дорогостоящее оборудование для резки. С этой работою можно отлично справиться профессиональными ножницами.

Описание ножниц

Задача по разделению листа металла на части решается за счет разрушения прочностных связей на локальном отрезке.

Силовая часть состоит из двух режущих роликов-дисков с разнонаправленным вращением. Режущие кромки у них лежат в одной плоскости. При вращении ролики вдавливаются в поверхность и происходит резка за счет деформации сдвига. Подача листовой заготовки на инструмент происходит с помощью трения ножей о металл.

Конструкция механизма для резки включает два вращающихся ролика, расположенных один над другим. В зависимости от исполнения режущей части, роликовые ножи различают:

  • С одной наклонной кромкой для прямой продольной порезки и вырезания круглых и кольцевых заготовок.
  • С параллельным положением ножей, выполняющие резку материала полосами с высоким качеством. Встречаются чаще всего.
  • С несколькими наклонными кромками для удобной резки заготовок криволинейной, круглой и кольцевой формы с небольшим радиусом.

Все виды ножниц обеспечивают порезку листового материала с высоким качеством, без необходимости в последующей зачистке обрезанного края.

Для повышения производительности и получения ровного реза корпус с роликовыми ножами устанавливают на стационарный станок.

Оборудование для резки включает станину с опорными поверхностями, оснастку для фиксации материала и роликовый нож. Последний содержит корпус из стального сортамента, накладную ручку, режущие ролики, механизм регулировки зазоров в нескольких плоскостях.

Материалом для режущих дисков служит инструментальная сталь.

Завод-изготовитель закладывает ресурс работы в среднем 25 км, чтобы резать листовой метал толщиной 0,5 мм. С увеличением толщины ресурс работы пропорционально снижается. Режущий элемент подлежит переточке, что существенно повышает срок активной эксплуатации.

Материалы для изготовления

Для того, чтобы сделать ножницы по металлу, вам понадобятся:

  • длинный напильник;
  • тавровая балка;
  • болгарка;
  • угольник и маркер;
  • дрель;
  • тиски;
  • болты и гайки Ø 10 мм;
  • мечик;
  • стальная полоса;
  • сварочный аппарат;
  • металлическая труба;
  • клапан двигателя внутреннего сгорания.

Шаг 1. Готовим основу

На тавровой балке отмеряем 23 см и маркером делаем отметку.

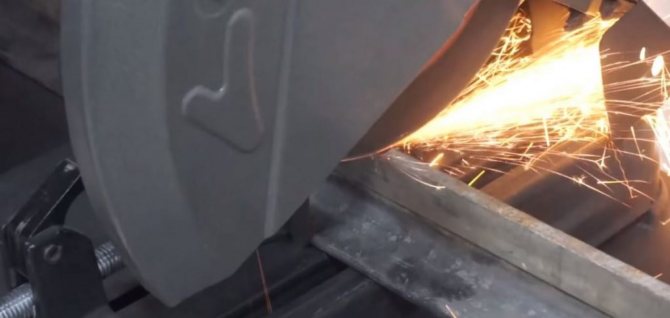

Отрезаем болгаркой отмеченный участок.

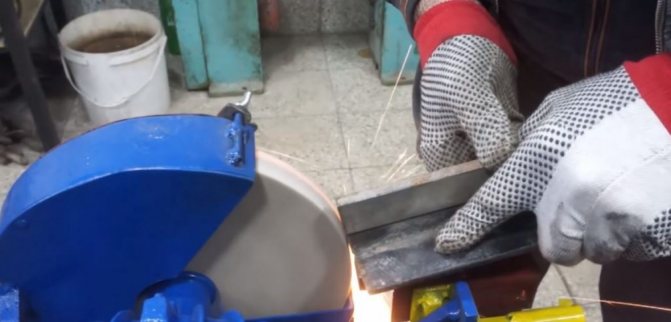

Края сглаживаем на шлифовальном станке.

На основании балки по четырем углам маркером отмечаем места для креплений и сверлим отверстия под болты Ø10 мм.

Отверстия для креплений готовы.

Шаг 2. Делаем неподвижную режущую часть

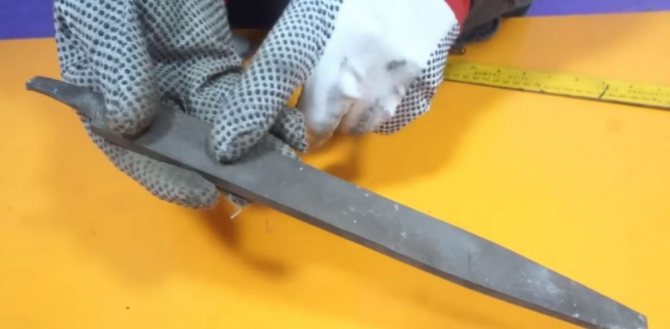

Берем длинный напильник.

Отмеряем на нем два прямоугольника равной ширины и длиной по 10 см каждый. Зажимаем напильник в тисках и болгаркой вырезаем две одинаковые заготовки.

Намечаем маркером и просверливаем в каждой из заготовок по 2 отверстия Ø10 мм.

Параметры выбора ножниц

При выборе ножниц по металлу важно учесть не только сам тип ножниц и особенности реза. Эксплуатационные характеристики ножниц по металлу определяются широким спектром дополнительных параметров:. Материал лезвий – важная характеристика, от которой зависит прочность режущих кромок

Хорошими считаются ножницы из хромованадиевого сплава. Лезвия из данного материала медленно притупляются, режущие кромки практически не крошатся

Материал лезвий – важная характеристика, от которой зависит прочность режущих кромок. Хорошими считаются ножницы из хромованадиевого сплава. Лезвия из данного материала медленно притупляются, режущие кромки практически не крошатся.

Дополнительно встречаются хромоникеливые ножницы. Они стоят немного дешевле, но и прочностные характеристики у них скромнее, чем у хромованадиевых аналогов. Ножницы по металлу бюджетного плана нередко изготавливаются из высокоуглеродистой стали.

Классические пластиковые ручки будут скользить в руке, особенно если ладони подвержены запотеванию. Но если в пластике есть резиновые вставки, то ножницы всегда будут твердо лежать в руке.

  • Толщина реза – один из важнейших параметров, которые нужно учитывать при выборе ножниц по металлу. Толщина реза должна соответствовать толщине металла, который кроится. Если ножницы предназначены для порезки листового проката толщиной 0.8 (мм), ими недопустимо резать более толстый металл, 1.3-1.5 и более того.
  • Длина ножниц – данный параметр учитывает общую длину инструмента, вместе с лезвиями и ручками. Как правило, есть прямая зависимость между длиной инструмента и толщиной реза. Длинные ножницы имеют больший рычаг, а значит способны резать с большим усилием, то есть более толстый металл.

Популярные модели

Эксперты выделяют несколько моделей электроножниц, удовлетворяющих максимальному количеству критериев выбора:

Makita JN1601

Высечные ножницы Makita JN 1601 оснащены мотором на 550 Вт, выдающим рабочую частоту до 2200 оборотов в минуту. Этого вполне достаточно для качественной поперечной порезки металлочерепицы или кровельного профнастила.

Достоинства:

  • Патрон поворачивается на 360*.
  • Глубина порезки стали до 1,6 мм.
  • Режут легко и без усилий.

Недостатки:

Оставляют немного грубый срез.

Bosch GSC 75-16

Профессиональные листовые ножницы мощностью 750 Вт. Справляются со сталью и алюминием толщиной до 2 мм. Идеально подходят для раскроя гладкого листа и низковолнового профлиста. Режут ровно, без заусенцев и сколов.

Достоинства:

  • Сравнительно небольшой вес – 1,7 кг.
  • Тихий звук мотора.
  • Удобный фиксатор.

Недостатки:

  • Качество реза сильно зависит от настройки зазора между режущими кромками.
  • Не любят ржавую сталь.

Fein BLK 5.0

Профессиональные высечные ножницы от немецкого производителя. Мотор мощностью 1200 Вт позволяет без труда резать высокопрочную сталь толщиной до 2,5 мм и обычную – до 5 мм. Частота хода – 750 об/мин.

Достоинства:

  • Долговечная матрица и пуансон.
  • В комплекте дополнительная рукоять.
  • 5-метровый кабель.

Недостатки:

  • Вес – 3,8 кг.
  • Высокая стоимость.

Bosch GSC 12V — 13

Листовые аккумуляторные ножницы Bosch предназначены для работ с тонколистовой сталью (0,6-1,3 мм). При весе 1,4 кг обладают отличной мобильностью. Щеточный двигатель обеспечивает частоту холостого хода до 3600 об/мин.

Плюсы:

  • Системы защиты аккумулятора от перегрузки.
  • Система защиты устройства от поломки при падении.
  • Удобство в работе.

Минусы:

Требуют от оператора физической силы и концентрации, при слабом хвате выскальзывают из руки.

MAKITA DJN161

Аккумуляторные высечные ножницы Макита позволяют манипулировать в труднодоступных местах при монтаже кровли и фасада. Устройство имеет литий-ионный аккумулятор на 18 В и электромотор, развивающий до 1900 об/мин. Максимальная глубина реза – 2,5 мм.

Достоинства:

  • Тихая работа.
  • Эргономичная рукоятка.
  • Компактные размеры.
  • Индикатор заряда батареи на корпусе.

Недостатки не выявлены.

Makita JN 3200

Ножницы вырубного типа. Позволяют кроить сталь толщиной до 3,2 мм. Движок на 660 Вт выдает до 1300 об/мин.

Плюсы:

  • Ручка-держатель, выведенная над основным корпусом.
  • Удобно менять щетки (достаточно открутить специальную гайку).
  • Идеальный прямой рез.
  • Двойная изоляция кабеля питания.

Минусы:

  • Сильно шумит при работе.
  • Тяжело разворачиваются при выполнении фигурного среза.

ТИТАН ППН55-16

Лучшие высечные ножницы дешевого класса. Оборудованы двигателем на 550 Вт, который раскручивается до 2000 оборотов. Способны обрабатывать металл толщиной до 2,5 мм.

Плюсы:

Доступная цена.

Минусы:

  • Китайская сборка низкого качества.
  • При высоких нагрузках резак быстро выходит из строя.

Особенности листовых ножниц

Напоминают по принципу работы обычные хозяйственные аналоги. На жесткой опоре крепится статичный нож, на перпендикулярной плоскости — подвижный. Опорная зона регулируется, благодаря чему пользователь подбирает нужный зазор между обоими лезвиями под толщину заготовки.

Читать также: Силумин применение в строительстве

Листовые ножницы по металлу режут заготовку только от края; с середины не позволит конструкция. Фигурную резку тоже сложно осуществить.

Востребованность изделий обусловлена грамотным соотношением толщины разрезаемого листа и стоимости. Например, листовые ножницы по металлу Makita BJS160Z стоят порядка 10 тысяч рублей, при этом имеют следующие характеристики:

  • максимальная толщина резки стали — 1,6 мм, алюминия — 2,5 мм;
  • минимальный диаметр реза — 0,5 м;
  • аккумуляторное питание;
  • частота ходов — 4300/мин.

Данного инструмента достаточно для стандартных домашних и гаражных работ.

Какие бывают ножницы по металлу и для чего предназначены

src=»https://shabashka-pro.ru/wp-content/uploads/2017/10/nozhici-ruchinie-330×140.jpg» class=»aligncenter» width=»330″ height=»140″ Ручные ножницы по металлу alt=»Электрические ножницы» src=»https://shabashka-pro.ru/wp-content/uploads/2017/10/elektro-nozhici-330×140.jpg» class=»aligncenter» width=»330″ height=»140″ Электрические ножницы src=»https://shabashka-pro.ru/wp-content/uploads/2017/10/nozhici-akkum-330×140.jpg» class=»aligncenter» width=»330″ height=»140″ Аккумуляторные ножницы «Bosh» Весь представленный ассортимент на рынке профессиональных инструментов в виде ножниц по металлу можно разделить на следующие 3 большие группы:

  1. ручные;
  2. электрические;
  3. аккумуляторные.

Каждая из представленных групп инструментов имеет определённые технические особенности. В зависимости от такого типа они способны проводить операции по резки не только тонкого металлического профиля, но также и более плотных и толстых сплавов, вплоть до арматуры.

Ручные ножницы по металлу

Ручные ножницы относятся к самому простому типу инструментов. Такие приспособления не усложнены дополнительными механическими или электрическими элементами. Они достаточно компактные и не занимают много места.

Изделия данного типа разделяются на 3 группы:

  • для резки отверстий;
  • пряморежущие;
  • для фигурной резки.

Важная характеристика, которая отличает этот тип от другого, заключается в форме режущих лезвий. В зависимости от их формы они способны выполнять определённые задачи под разными углами и направлениями.

Электрические

alt=»Электрогидравлические ножницы для арматуры» src=»https://shabashka-pro.ru/wp-content/uploads/2017/10/nozhici2.jpg» class=»aligncenter» width=»700″ height=»345″ Электрогидравлические ножницы для арматуры Такое оборудование используется для более быстрой резки гофрированного, профильного и других металлов. Отличает от ручных данное изделие наличие электрического двигателя. При его помощи не требуется физических усилий для осуществления необходимой операции с металлом.

Разделить электрические резаки можно на следующие группы:

  1. Листовые вырезные. Такие инструменты используется для проведения раскройки листового металла. Резка производится при помощи 2 лезвий. Через обратно поступательные движения резцы точно разрезают металл по необходимому направлению на большой скорости;
  2. Шлицевые. Имеют два режущих элемента. Верхний в виде подвижного лезвия делает поступательные движения, вверх-вниз прорезая бороздку. Нижний резец является опорным и неподвижным. В процессе резки такое оборудование не оставляет зазубрин;
  3. Вырубные высеченные. Часто используются для демонтажа небольшого размера металлических деталей и конструкций. При помощи пуансонома по типу отбойника такое устройство пробивает на большой скорости материал. Такое вырубание оставляет неровный прорез шириной в несколько миллиметров;
  4. Арматурные. Такие резаки обеспечивают быструю нарезку стержневой арматуры, прутьев из различной стали. Чаще всего такие изделия применяются в строительстве и в различных ремонтных мастерских. Электрический двигатель создаёт необходимое давление на участок в с резцами, которые быстро раскусывают материал, оставляя неровный след.

Аккумуляторные

Аккумуляторные ножницы применяются также для резки и рубки различных типов металлов. И отличительная черта заключается в наличии литий ионного аккумулятора. Именно он обеспечивает автономию устройства, давая энергии без подзарядки на работу до 4-5 часов.

Такие ножницы можно разделить на следующие 3 группы:

  • шлицевые;
  • вырубные;
  • листовые.

По строению и принципу работы такие группы ничем не отличаются от рассмотренных выше. Единственное что их различает это наличие аккумуляторных батарей.

Как выбрать ножницы по металлу

Одним из главных критериев выбора является максимальная толщина реза. Необходимое значение зависит от особенностей будущей эксплуатации ножниц. Так, для работы с тонколистовым металлом будет достаточно показателя 0,3-0,8 мм, для профнастила или стальной черепицы понадобятся ножницы, разрезающие не менее 1 миллиметра.

На удобство использования большое влияние оказывает конструкция рукоятей. Комфорт продолжительной работы обеспечат углубления для пальцев либо противоскользящие накладки.

Советуем приобретать ручные ножницы, оснащенные ударостойкими двухкомпонентными рукоятями.

Компактные ножницы больше подойдут для торцевания, высечек, неглубокого реза. Более крупный инструмент (длиной от 17,5 до 35 см) приобретают для работы с толстыми листами или твердыми металлами.

Ножницы по металлу подвергаются большой механической нагрузке, поэтому должны отличаться прочностью. Оптимальным решением станет покупка модели, выполненной из высокоуглеродистой стали и имеющей закаленные кромки.

Ножницы по металлу могут иметь правое или левое исполнение. Как правило, оно определяется расположением нижнего лезвия. Большая часть представленных в продаже инструментов предназначена для использования правшами, поэтому обладает левым исполнением.

Электродрель для резки металлических профлистов

Одним из востребованных инструментов строителями является дрель со специальной насадкой для резки – пуансон, матрица. Эти элементы заводятся под разрезаемый материал. Пуансон при запуске электродрели начинает передвигаться, вырубая сверху в профилированном листе полоску.

Важно знать: резка металлочерепицы с применением подобного устройства происходит очень сложно, поэтому для начала необходимо разобраться, как работает данная система, приспособиться к инструменту. Перед тем, как начать разрезать целые металлические профлисты стоит «набить руку» на обрезках

Перед тем, как начать разрезать целые металлические профлисты стоит «набить руку» на обрезках.

Технические характеристики инструмента

  • Насадка обеспечивает ширину реза – 3 мм
  • Можно разрезать листы из нержавейки, толщина которых составляет 0,8 мм
  • Профлисты, выполненные из латуни, листового железа, оцинкованной стали можно резать, если их толщина не превышает 1,5 мм.
  • Алюминиевый профнастил может иметь толщину 2 мм.

Особенности работы с ножницами

Высечные ножницы по металлу в целях уменьшения или устранения излишних нагрузок на режущий инструмент всегда устанавливаются на обрабатываемые детали с работающим электрическим двигателем.  Для резки листов в форме трапеций используют матрицы особой формы или специализированные высечные ножницы, предназначенные для трапецеидальных изделий. Такие ножницы оборудованы режущими элементами большей длины, благодаря чему способны с высокой точностью повторять контуры любых профилей.  Инструмент небольшой и зачастую оснащается ручками для более удобной резки.

Поверхность металлочерепицы, покрывается очень стойким полимерным лаком, обладающим высокими антикоррозийными характеристиками и который ни в коем случае нельзя повреждать.

Принцип работы ножниц достаточно прост. Пуансоном наносятся удары по неподвижной матрице, располагающейся внизу. При этом происходит вырубка профиля, в результате чего образуется металлическая стружка. Форма пуансона (квадрат, круг или прямоугольник) подбирается согласно сечению материала и должна соответствовать форме матрицы. При работе матрица должна быть жестко зафиксирована. Образующиеся во время резки металлические высечки проталкиваются в отверстия, расположенные в матрице. В результате в изделии появляется дорожка строго заданной ширины.

Ширина разрезов в среднем может составлять 3,1мм. В целом ножницы могут обрабатывать металл толщиной:

  • из алюминия – до 2мм;
  • из нержавеющей стали – до 0,8мм;
  • чистый цинк, латунь, медь, сталь с покрытием из цинка – до 1,5мм.

Маневренность ножниц напрямую зависит от длины матрицедержателя. Чем длина больше, тем удобнее работать с инструментом.

Угол наклона ручки ножниц при необходимости можно регулировать. Это позволяет избегать упора в профиль.

Следует помнить, что процесс реза должен проходить последовательно, от одного листа к следующему с обязательной защитой других листов черепицы от попадания на них образующейся металлической стружки.

С помощью высечных ножниц можно выполнять различные виды разрезов под любым заданным углом, даже в самых труднодоступных местах, а возможность высечки сложных фигур, делает подобный инструмент незаменимым при фигурной обработке металла.

Технические отличия КПН

Комбинированные пресс ножницы имеют вид промышленных станков, обладающих небольшими или средними размерами. Подавляющее большинство установок имеют электрическое питание, а предназначены они для работы с металлическими объектами различных типов (это может быть металлопрокат, отдельные листы, цельные детали).

Современные установки выполняют следующие операции:

  • Резка металлических объектов всех базовых типов (сталь, чугун, алюминий, медь + сплавы).
  • Рубка профильного/фасонного металлопроката (трубы, швеллера, угловой металлопрокат).
  • Прессование, изготовление отверстий, насечек, отметин различной формы.
  • Вырубка пазов, раскройка конструкций из металла на отдельные элементы или заготовки.

Комбинированные пресс-ножницы подходят для многих сфер современной промышленности. Дело все в том, что современное производство нуждается в простом, но эффективном оборудовании, которое быстро режет металл на отдельные части. Подобное оборудование должно работать точно, не деформируя конечные объекты. Немаловажным моментом также является цена установки, поскольку далеко не каждая фабрика или цех могут позволить себе дорогое оборудование. Все эти задачи могут взять на себя установки КПН — ими просто управлять, они недорого стоят, имеют большой срок работы, точно режут металл.

Электрические ножницы для быстрой и аккуратной резки листового материала

Точность и аккуратность реза ручными ножницами обеспечивается только при правильном выборе инструмента. Кроме ручных, производители выпускают также электрические ножницы. Электроинструмент не требует приложения физических усилий для раскроя листового материала, так как за это действие отвечает электрический мотор. Электроножницы по металлу бывают двух типов:

  • Вырубные или высечные — конструктивно они не имеют никакого сходства с ручными
  • Ножевые — похожи на ручной инструмент, а их работа обеспечивается за счет подвижности одного лезвия

Вырубные получили такое название за счет своего принципа действия. Их применяют для отрезания листов профнастила и металлочерепицы. Достоинством таковых устройств является их простота применения и эффективность работы. При прорезывании стального листа не возникают искры, а также не происходит деформация кровельного покрытия. Именно поэтому рекомендуется отказаться от применения болгарки при резке тонколистового материала, заменив ее на ручные или электрические ножницы, а еще лучше, купить насадку на дрель для резки металла.

Электрическими вырубными ножницами можно резать не только по прямой, но и вырезать различные фигурные узоры. Если планируется вырезать форму в центре листа, то для начала нужно просверлить отверстие, а затем установить в него режущую кромку ножниц. Работают они по принципу дырокола, и за пробивание стали отвечает подвижный механизм — пуансон. При пробивании стали нож движется очень быстро, поэтому вероятность деформации и загибов листа исключена.

Кроме вырубных (или врубных), различают также ножевые ножницы. Их еще называют листовыми ли шлицевыми. Они имеют большое сходство с ручными, только состоят они из подвижных, и неподвижных ножей. Подвижное лезвие перемещается за счет электропривода, совершая возвратно-поступательные движения. Подходят они не только для проделывания прямого реза, но и для криволинейного.

При работе такие ножницы не создают отходов, но имеется у них недостаток — это замятие профнастильных листов. Использовать их рекомендуется исключительно для резки гладкого листового материала, как лист оцинковки, жесть и т.п. При эксплуатации происходит притупление лишь подвижного режущего ножа, который необходимо затачивать и менять при износе.

Листовые ножницы имеют один неподвижный нож, а второй подвижный. Шлицевые же отличаются от них тем, что имеют два неподвижных ножа в нижней части, и один подвижный сверху. При использовании шлицевых инструментов образуется стружка, размер которой не превышает нескольких миллиметров. Стружка закругляется при работе ножницами, и уходит в сторону. Работать шлицевым инструментом можно не только по гладкой поверхности листовых материалов, но и по профнастилу и металлочерепице.

Заключение

Подведем итоги. Пресс-ножницы имеют вид станков, с помощью которых можно проводить резку различных металлических объектов (листы, детали, металлопрокат). Большинство ножниц относятся к комбинированному типу. Они оснащаются дополнительными элементами для изготовления отверстий в металле, выполнения раскройки. Преимущества ПКН — универсальность, большой срок годности, экономность. Резка металла осуществляется с помощью ножниц или дисков. Принцип работы может быть мускульным, гидравлическим или механическим. Популярными КПН в России — — модели СМЖ625, НВ5221, НВ5222, НВ5224.
