Как устроена бензопила как устроена бензопила и принцип её работы

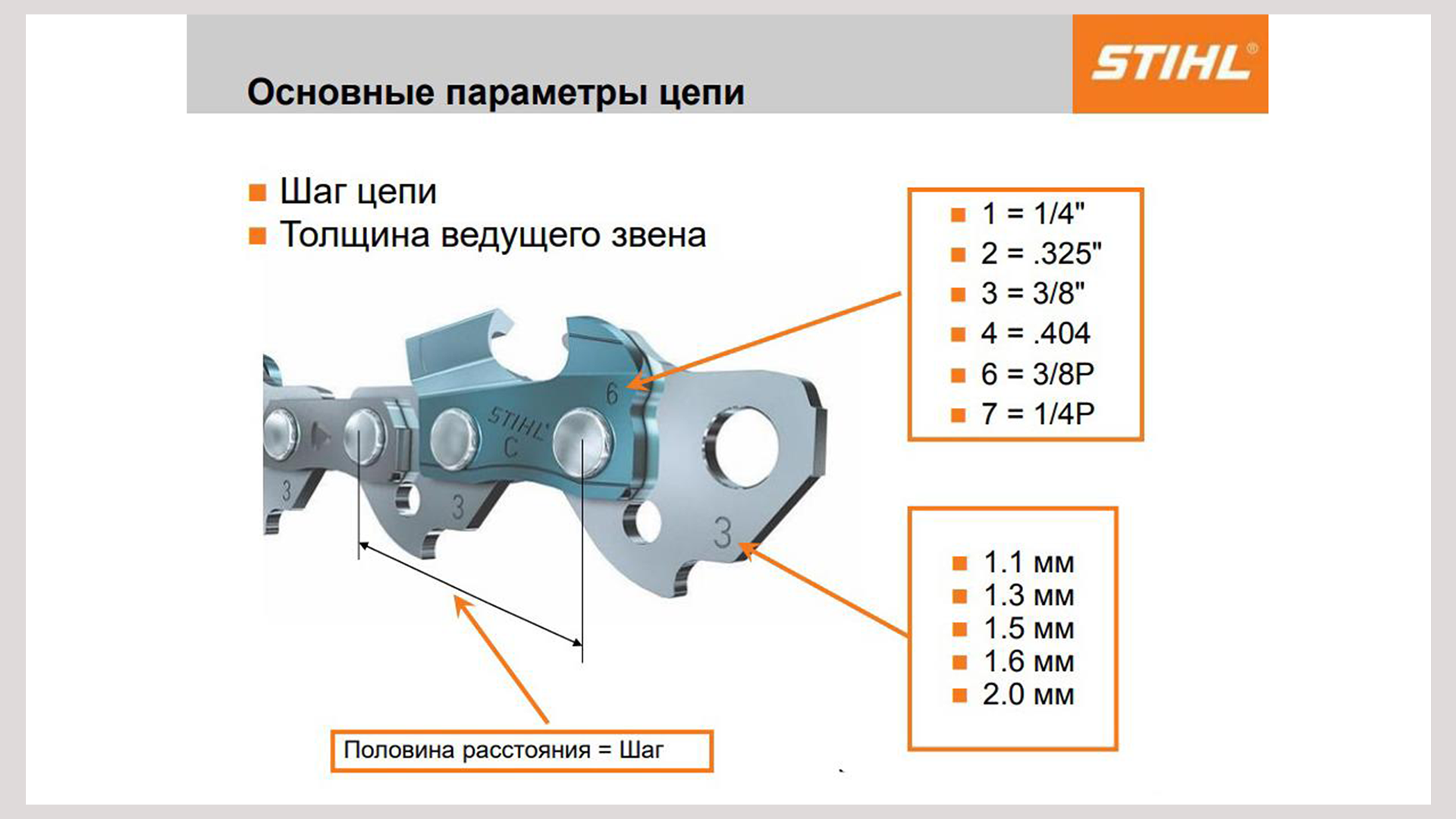

Как укоротить цепь бензопилы своими руками?

Несмотря на то, что большинство производителей в один голос утверждают, что это своими руками сделать практически невозможно, умельцы освоили и этот процесс.

Для его осуществления понадобятся:

• молоток и тиски;
• бородок;
• надфиль;
• пассатижи;
• электросварка.

Принимаясь за дело, для начала необходимо расклепать цепь. Для этого следует зажать цепь в тисках, сточить выступающую часть, но при этом строго следим за боковыми поверхностями, которые ни в коем случае нельзя повредить.

Для стачивания можно применить надфиль, если же его нет – обыкновенный напильник. Болгарка, способствующая нагреванию материалов, для этого не годится.

После 2-стороннего стачивания заклепки легко высвобождаются из звеньев. Этот процесс целесообразней производить 2 этапа, в ходе которых все должно быть очень тщательно измерено и просчитано.

Только после того как в буквальном смысле удалось вывернуть цепь наизнанку, можно продвигаться к соединению всех компонентов единое целое. Нужно вновь приспособить звенья на заклепку, для чего их боковинки очень плотно сжимаются. А чтобы они держались и не выпадали, нужна сварка. После сварочных работ рекомендуется сточить излишки металла с обеих сторон и приступать к апробации новой подогнанной под имеющуюся марку бензопилы.

Поэтому, что делать если растянулась цепь на бензопиле тоже теперь понятно. Ведь растяжение тоже обычный случай для пильных агрегатов. При функционировании металлические звенья нагреваются и постепенно расширяются, вытягивая саму цепь. В таком случае режущую часть необходимо или заменить на новую или попросту укоротить.

Виды бензиновых пил

Бытовые – предназначены для не продолжительной работы и выполнения не сложных операций. Обладают не большим весом, компактными размерами, удобны в обслуживании и эксплуатации. Продолжительность использования подобного инструмента – до 1,0 часа в день.

Полупрофессиональные – используются в различных областях строительства, в разных сферах жизнедеятельности человека. Являются универсальным типом данного вида инструмента. Продолжительность использования – до 10,0 часов в день.

Профессиональные – используются при промышленных объемах производства пиломатериалов, продолжительных режимах использования (до 16,0 часов в день) в круглогодичном цикле эксплуатации.

Конструкция и принцип работы тормоза бензопилы

Механизм тормоза цепи — это предохранитель, позволяющий мгновенно прекратить перемещение цепи по шине без остановки двигателя. Тормозной механизм бывает двух видов — контактный и инерционный. Работа блокировочного механизма напрямую связана с муфтой сцепления. Для начала рассмотрим, как происходит срабатывание контактного тормоза цепи бензопилы.

Контактный тормоз цепи бензопилы срабатывает при перемещении упорной рукоятки вперед путем ее нажатия вручную. Смещение рукоятки воздействует на зажимной механизм в виде ленты, которая мгновенно затягивается, воздействуя на барабан сцепления. Барабан сцепления зажимается лентой сверху, тем самым осуществляя остановку движения цепи, разъединяя барабан с вращающимся валом двигателя.

Инерционный тормоз работает по аналогичному принципу, только включение происходит автоматически. При возникновении обратного удара наблюдается отбрасывание бензопилы вверх или в сторону. Чтобы исключить получение травм, при отбрасывании инструмента происходит воздействие рукой на рукоятку тормозного механизма. Инерционный способ срабатывает быстрее, чем контактный, но последний вариант является более надежным и эффективным.

Это интересно!Эксплуатация бензопилы с неисправным механизмом блокировки движения цепи противопоказана. Перед началом работ следует удостовериться в исправности этого механизма и при необходимости починить.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Основные неисправности масляного насоса

Для бензопил, оснащенных таким масляным насосом симптомы поломки и методы ремонта идентичны. Во многом избежать быстрой замены деталей и узлов можно благодаря постоянному обслуживанию системы смазки бензопилы. Но если случаются поломки, то основными симптомами будут:

• Отсутствие подачи масла из бака при его наличии в нем;
• Подтекание масла при неработающей бензопиле;
• Повышенный расход масла, или наоборот, минимальный расход во время работы;
• Нестабильная подача масла во время работы.

Отсутствие подачи масла не всегда свидетельствует о поломке именно масляного насоса, скорее всего во время замены шины или регулировки натяжения цепи. Также в ситуации с недостаточной подачей смазки возможна ситуация когда забиты каналы смазки в самой шине и выходное отверстие подачи смазки. Методы устранения неисправности просты – прочистка каналов, начиная от каналов шины и заканчивая каналом подачи масла из бака.

Следует понимать, что большинство симптомов все-таки свидетельствует о неисправности всей системы смазки, а значит, все равно придется снимать и разбирать насос полностью, и поэтому лучше подойти к ремонту комплексно, аккуратно разобрав все составные части бензопилы.

Подтекание масла может быть следствием потери герметичности шлангов подачи масла, или непосредственно масляного бака. Разборка насоса в данном случае не проводится, обследуются все шланги, особенно в местах соединений и изгибов, и конечно, масляный бак. Ремонт таких узлов проводится путем полной замены элемента на новый.

Повышенный расход масла может быть причиной как низкого качества масла, так и выработкой плунжера и корпуса насоса, благодаря чему большее количество масла попадает на цепь.

Нестабильная подача масла обычно связана с недостаточно плотным прилеганием шины к корпусу пилы, вследствие этого или нарушения герметичности резиновой прокладки. Устраняется такой недостаток подтяжкой гаек крепления шины и заменой резиновой прокладки.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.





















2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Как работает карбюратор бензопилы мембранного типа

Мембранный карбюратор собирается из 20-30 деталей, в зависимости от модели. В них входят винты крепления и прокладки, а также 17 функциональных элементов. Принципиальное устройство показано на приведенной ниже схеме.

Схема работы карбюратора бензопилы

1. Штуцер под шланг от бензобака для подачи бензина.
2. Канал, по которому подкачивается топливо при нажатии кнопки праймера (подсоса) при запуске холодного двигателя.
3. Клапан впуска, который перекрывается при наполнении камеры.
4. Мембрана подсоса.
5. Клапан выхода топлива из мембранной камеры.
6. Сетчатый фильтр.
7. Поворотная заслонка, регулирующая подачу воздуха от воздушного фильтра.
8. Дроссельная (газовая) заслонка, регулирующая подачу топливной смеси в камеру сгорания.
9. Канал подачи топлива.
10. Винт регулировки холостых оборотов.
11. Игла, регулирующая количество топливо-воздушной смеси.
12. Жиклер холостых оборотов.
13. Мембрана, определяющая положение иглы и количество поступающей смеси.
14. Топливная камера.
15. Основной жиклер.
16. Камера-диффузор, где происходит смешивание бензина с воздухом.
17. Регулировочный винт рабочих оборотов.

Карбюратор обеспечивает работу двигателя в 3 режимах:

1. Холодный запуск.
2. Холостые обороты.
3. Рабочие обороты.

При холодном запуске, вручную нажимается кнопка праймера (подсоса). При этом сжимается и раскрывается мембрана насоса 4. Создается разрежение, и за счет него идет прямая подкачка бензина, из бака в топливный канал карбюратора. Это ускоряет и облегчает запуск холодного двигателя после долгого простоя.

Затем, при работе двигателя разрежение создается уже за счет хода поршня в камере сгорания. Топливо начинает засасываться из бензобака в карбюратор через штуцер 1. Это происходит до тех пор, пока не наполнится камера 14. При наполнении от давления мембрана меняет свое положении и через коромысло давит на иглу 11. Игла поднимается и перекрывает подачу топлива. За счет этого исключается перелив топлива в диффузор и затем в камеру сгорания.

После того, как бензин из камеры 14 уходит в диффузор и затем в камеру сгорания, мембрана изгибается, меняя положение иглы, и подача топлива возобновляется до наполнения камеры 14.

Цикл повторяется. Таким образом, в камере 14 всегда нужное для работы двигателя количество топлива и герметичность, обеспечивающая поступление топлива в камеру сгорания за счет вакуума от хода поршня.

В режиме холостого хода заслонка закрыта, а минимальное количество топлива поступает через прорезь внизу заслонки. Количество поступающего топлива, а следовательно частота холостых оборотов регулируется винтом 10.

Есть модели карбюраторов, где частота холостых оборотов регулируется положением дроссельной заслонки. Регулировочный винт в этом случае регулирует не подачу топлива через канал, а положение заслонки.

Для закрепления прочитанной информации, рекомендуем посмотреть соответствующее видео, автор которого подробно рассказывает и показывает об устройстве и принципе работы мембранного карбюратора бензопилы. По ходу рассказа, автор освещает основные проблемы, неисправности. Довольно-таки полезное видео по данной теме.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

• осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электрической проводки;
• осмотреть состояние изоляции проводов;
• оценить надежность креплений;
• осмотреть состояние колпачка, который образует искру;
• проверить состояние свечи;
• проверить работоспособность выключателя свечи;
• мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.
