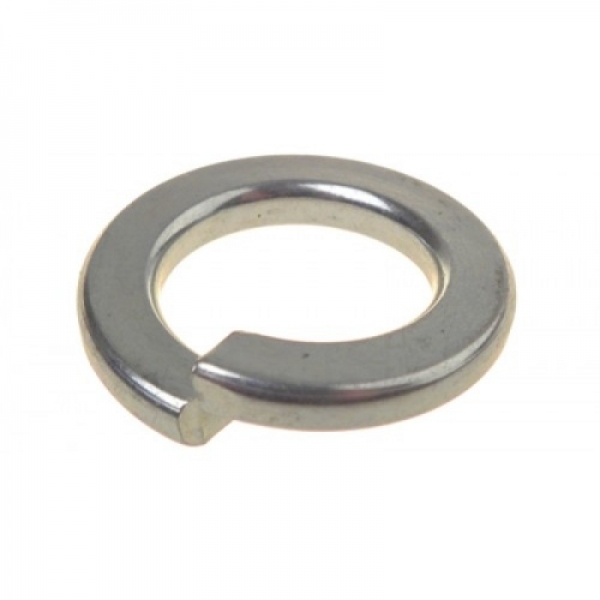

Пружинная шайба (гроверная)

Многолапчатые шайбы

Четвёртый вид шайбы с зубьями, называемой многолапчатой, — это кольцо с выступом на внутреннем круге и лапками прямоугольной формы на наружном контуре. Внутренний выступ отогнут от плоскости шайбы на 90º, а лапки — на 25º. Благодаря этому их удобнее захватывать, чтобы в дальнейшем загнуть на боковину гайки для стопорения.

Рассматриваемые метизы не относятся к пружинным. С предыдущими изделиями их объединяет зубчатость формы и функциональное назначение — стопорение резьбового соединения. Зубчатые многолапчатые шайбы нашли массовое применение в изготовлении двигателей и других, подобных им, систем и узлов.

Такие метизы применяют для надёжного стопорения гаек на винтовых валах и других деталях. Их используют только совместно со шлицевыми гайками и с валом, имеющим продольный аксиальный паз, в который входит внутренний выступ шайбы. Благодаря этим компонентам шайба не может прокручиваться вокруг оси.

Когда к ней притягивают шлицевую гайку, одну из лапок изделия загибают и вводят в шлиц гайки на цилиндрической стороне детали (всего шлицов четыре). Таким образом, гайка, шайба и вал оказываются надёжно сцепленными между собой и не раскручиваются от вибрационных и деформационных воздействий.

Зубчатые многолапчатые шайбы изготавливаются по DIN 5406 , а также по российскому ГОСТ 11872. Шлицевые круглые гайки — по ГОСТ 11871, DIN 981, DIN 1804. Указанные стандарты на описываемые детали допускают их изготовление под размеры резьб от 4 до 200 мм.

В отличие от первых трёх видов, многолапчатые шайбы изготавливают не из пружинных, а из более пластичных сталей и сплавов, позволяющих без вреда для изделия отгибать зубья. Несмотря на это преимущество, такие детали считаются одноразовыми и подлежат замене при каждой разборке соединения.

Изготовление и материалы для гровера

Производство таких пружинных шайб происходит строго по ГОСТу 6402−70. Для изготовления деталей используется несколько материалов:

• Сталь.
• Бронза.
• Цветные сплавы.

Обычно твёрдость металлических изделий находится в диапазоне 40—48 HRC. Если используется Ст 70, этот показатель может быть увеличен до 50 HRC. Твёрдость бронзового гровера должна быть выше 90 HRC. Детали считаются бракованными, если на поверхности обнаружены:

• Заусенцы.
• Окалина.
• Трещины.
• Коррозия.

Действующий стандарт допускает небольшие дефекты, расположенные на срезе, следы окалины, которую невозможно отделить. Они не оказывают никакого влияния на габариты детали, а также её прочностные характеристики.

Изделие не будет браковаться, если обнаружена небольшая трапециевидность сечения. В этом случае высота детали должна находиться в допустимых пределах. Готовую продукцию обязательно подвергают контрольным испытаниям. Гровер несколько раз сжимают, пока расходящиеся концы не образуют одну плоскую поверхность. Такое состояние выдерживается 24 часа. Высота разводов не должна превышать 1,65 толщины шайбы. Не допускаются сколы и трещины.

На производстве изготавливают несколько видов шайб, с размерами, указанными в ГОСТе. Они разбиты на группы:

• Обыкновенные.
• Тяжёлые.
• Особо тяжёлые.
• Лёгкие.

Основным материалом для производства гровера является пружинная сталь. Готовая деталь проходит термическую обработку, придающую ей высокую прочность и устойчивость к различным внешним воздействиям. Термообработка уменьшает также хрупкость детали. Для защиты деталей от коррозии их подвергают гальваническому цинкованию.

Изделие приобретает несколько оттенков:

• Белый.
• Голубой.
• Радужный.

Для создания антикоррозионного слоя применяют также жёлтое хромирование. Наружная поверхность шайбы насыщается хромом. Он защищает изделие от повышенного износа, а также увеличивает твёрдость изделия.

Область применения метизов

Без крепёжных деталей не может существовать ни одно производство. Практически без пружинных шайб не обходиться ни одна отрасль. Эти изделия стали незаменимы во многих механизмах. Особенно это касается узлов, которым приходится испытывать сильную вибрацию или большие нагрузки, вызывающие непроизвольное откручивание гаек.

На такие системы обычно возлагается высокая ответственность, поэтому любое ослабление, тем более полное отвинчивание, может стать причиной ужасных последствий.

Однако, существует несколько моментов, когда пружинные шайбы лучше не устанавливать. Гровер стопорится благодаря своим острым кромкам. Когда происходит полная затяжка, кромки шайбы начинают с силой вгрызаться в поверхность металла. В результате, если он имеет небольшую твёрдость, врезание будет оставлять заметный след. Поэтому такие детали не могут использоваться совместно с мягкими металлами. Поверхность этих изделий будет испорчена.

Важнейшими параметрами такого крепежа считается:

• Сечение кольца.
• Ширина.
• Высота.

Упругая сила напрямую зависит от сечения изделия. Чем оно больше, тем сильнее упругость детали. Причём такие изменения никак не влияют на коэффициент упругой деформации. Распределение силы затяжки проходит неравномерно. Наибольшее значение приходится на район расположения храповых зубчиков.

Стандартизация [ править | править код ]

РФ

Согласно ГОСТ 6402—70, пружинные шайбы могут изготавливаться четырёх типов :

• Н — нормальные с квадратным поперечным сечением;
• Т — тяжелые с квадратным поперечным сечением;
• ОТ — особо тяжелые с квадратным поперечным сечением;
• Л — легкие с прямоугольным поперечным сечением.

Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации.

Шайбы могут изготавливаться из проволоки (марок 65Г, 70, 30Х13 по ГОСТ 11850—72); также возможно изготовление из бронзы (марки БрКМц 3-1 по ГОСТ 18175—78) или других цветных сплавов.

Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB.

ГОСТ 19115-91 описывает вариант [ источник?

] гровера — шайбы пружинные путевые.

ЕС

Гроверы были стандартизированы через DIN 127. В 1960-е годы выяснилась низкая эффективность этой шайбы, и были приняты другие стандарты, например, DIN 128 (изогнутая и волнистая формы). Эти и многие другие стандарты DIN были отозваны, так как гроверы плохо работают с болтами и гайками из твёрдой стали. По состоянию на начало XXI века, единственный уцелевший стандарт на пружинные шайбы — DIN 6976 (пружинная тарельчатая шайба, не гровер) .

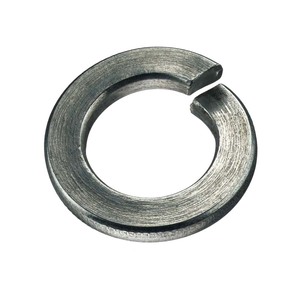

Шайба пружинная, или как ее еще называют – гровер, нашла свое широкое применение во всех областях, особенно машиностроительной. Рассмотрим же более подробно особенности ее конструкции, требования к качеству, производство, а также ситуации, в которых без нее не обойтись и, наоборот, когда применение такого крепежного элемента недопустимо.

Пружинная шайба – знакомимся с назначением изделия

Начнем с истории, тем более, что она не уходит своими корнями слишком далеко. Все началось в конце XIX века, когда стремительное развитие машиностроения потребовало новых, более качественных резьбовых соединений. Ведь стандартные виды гаек и болтов попросту не могли выдержать всех нагрузок, колебаний и вибраций, приходящихся на подвижные части узлов и механизмов.

Причем последствия несли самый различный характер, в результате ослабления или даже развинчивания крепежных элементов значительно снижалась прочность соединений, возникали усталостные разрушения.

Однако заменить данный вид крепления на клепанные тоже не было выходом из положения. Во-первых, не всегда их удобно применить, что в значительной степени тормозило прогресс и разработку новых элементов.

Во-вторых, даже если это и получалось где-то, то впоследствии возникали сложности с техническим обслуживанием таких механизмов. В общем, потребовалось принципиально новое резьбовое соединение, которое сможет выдерживать ударные нагрузки и выполнять роль, так сказать, стопора, чем и стала гроверная шайба.

Как известно, все самое гениальное представляет собой невероятно простые вещи, это правило относится и к такому изделию. Данная шайба имеет вид одного витка пружины, откуда, собственно говоря, и пошло название.

При этом работает она безотказно, благодаря тому, что ее зазор расходится в направлении, противоположном вращению гайки,что препятствует ее отвинчиванию. Таким образом, при прямом ходе крепежный узел движется без препятствий.

Однако вращению в противоположном направлении препятствует кромка гровера, которая как бы впивается в металл и обеспечивает стопорение гайки.

Шайба-гровер – производство и материалы

Пружинная шайба-гровер (ГОСТ 6402-70) должна соответствовать требованиям, которые описаны в вышеуказанной документации. Итак, в основном изготавливаются эти элементы из стали, однако допускается также бронза и иные цветные металлы, но о них более подробно поговорим немного ниже.

Твердость стальных изделий колеблется в пределах от 40 до 48 HRC (единицы измерения методом Роквелла в рамках шкалы С). В случае, если материалом выступает Ст 70, то этот параметр может достичь 50 HRC, а гровера из бронзы должны иметь твердость не менее 90 HRC.

Какие требования должны соблюдаться при создании стопорных шайб?

Если придерживаться ГОСТа, то твёрдость всех изделий этого вида должна составлять от 41,5 HRB до 49,5. Если детали изготовлены из бронзового материала, то показатели твёрдости должны возрасти в два раза и быть минимум 90 HRB. Если в производстве крепёжных элементов была использована 70-я марка стали, то показатель прочности может быть немного увеличен.

Кромка, в том месте, где находится срез, в обязательном порядке должна быть заострена. Вся поверхность изделия должна быть идеально ровной, на ней не должно быть никаких микротрещин и признаков коррозии. Также обязательно проверяется, нет ли на поверхности окалин или заусениц. В то месте где располагается срез, допустимы небольшие огрехи, только лишь потому, что это место никак не повлияет на качество функциональности шайбы. Но есть условие, что недочёты не делают саму деталь размером, который превышает норматив. Срезы на концах шайбы должны быть плоскими. Толщина изделия вымеряется по наивысшей точке высоты детали.

В том случае если на изделия нанесение металлического покрытия выполняется катодным восстановлением, они обязательно должны пройти обеззараживание. Детали проверяются на качество таким образом: готовая шайба трижды подвергается сжатию до абсолютно плоского состояния и находится в таком положении 24 часа. Затем вымеряется высота от одного разведённого конца до другого. Она должна быть не больше 1/6 от самой толщины изделия. На поверхности детали ни в коем случае не должно появиться никаких трещин и уж тем более она не должна сломаться, когда её концы загнуты под углом в 45 градусов.

Каждая готовая партия продукции перед поступлением в продажу проходит проверку внешних показателей. Для этого отбирается произвольное количество деталей и проверяется их размер, вязкость, твёрдость пружинистость, а также проверяется покрытие на уровень качества. Для этого они тщательно рассматриваются через лупу с трёхкратным увеличением.

Для проверки параметров используется штангенциркуль или инструмент для измерения, который установлен ГОСТом. Твёрдость шайб определяется теми же критериями. Для того чтобы проверить показатели вязкости один из концов шайбы зажимается в тиски, а другой, с помощью разводного ключа, загибается для увеличения размера зазора, расположенного между концами. Для того чтобы проверка считалась пройденной, измеряется расстояние между губами тисков и ключом, если оно составляет половину диаметра шайбы, то деталь может использоваться в работах.

Определить пружинистость помогает сжатие её до плоского состояния, эта процедура проделывается три раза. Также этот показатель может определяться другим способом: на болт, длинного размера, надевается около 10–15 шайб, а сверху на них накручивается гайка, прижимая изделия, друг к другу. В таком положении они должны находиться сутки, после этого проверяется насколько плотно зафиксированы детали.

Подкормки и химический состав почвосмеси

На данный момент представлен широкий выбор специализированных удобрений для конопли, подкармливая растения стоит запомнить, что лучше не долить, чем переборщить. С выбором линейки удобрений для конопли помогут тематические площадки, в частности гроурепорты, в них можно посмотреть в каких пропорциях и какие удобрения можно использовать.

В последнее время популярность набирают специальные наборы удобрений, предназначенные для всего жизненного цикла конопли. В качестве примера можно привести набор минеральных удобрений Flora Series, состоящий из трех ингредиентов.

Каждый из них предназначен для конкретной стадии развития растения. Первый помогает растению вырасти большим и пышным, второй – укрепляет корневую систему и помогает формировать соцветия, третий – содержит все необходимые вторичные питательные вещества и способен стабилизировать уровень pH грунта.

Так же стоит упомянуть про немаловажную роль кислотности почвы(Ph) и её электропроводимость(EC). Их значения лучше поддерживать в диапазонах 5.5 – 6.5 и 1.0 – 2.0 соответственно.

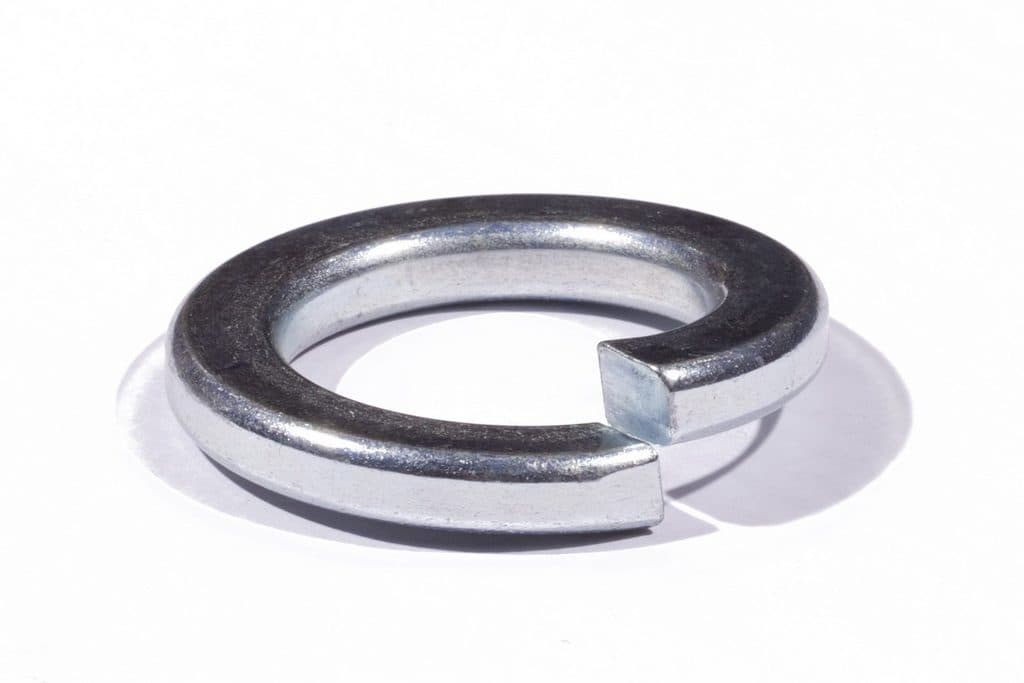

Граверная шайба – гост, что такое и для чего нужна гроверная шайба

Что такое граверная шайба, для чего нужна? Это пружинная неплоская шайба, которая предотвращает раскручивание резьбовых соединений. В конце 19-го века с развитием промышленности стало появляться много механизмов различного назначения с подвижными частями. Как следствие, возникала вибрация, и резьбовые соединения постепенно раскручивались, это было серьёзной проблемой. Тогда и появилось крепёжное изделие, названное граверной или гроверной шайбой по фамилии её изобретателя — Джона Гровера. Граверная шайба (ГОСТ 6402), как правило, изготавливается из пружинной стали, алюминия, реже — бронзы, иногда производится жёлтое хромирование, которое повышает твёрдость и износостойкость изделия.

Шайба имеет вид кольца с небольшим поперечным разрезом, выполненным под углом в 70 градусов.

Принцип действия граверной шайбы

Когда производится затягивание резьбового соединения, края граверной шайбы, расположенной между гайкой и подсоединяемой деталью, плотно прижимаются к месту соединения и при вибрациях не дают ему развинтиться. Это обеспечивается за счёт того, что торцы изделия расположены в разных плоскостях, шайба как бы «впивается» в металл с резьбой. Для увеличения прижимного эффекта в ряде случаев используют две шайбы, прижатые друг к другу.

Имеется ограничение применения этого изделия. Его можно использовать только в механизмах с правосторонней резьбой. По размеру граверная шайба должна точно подходить к соединяемым гайке и деталью с наружной резьбой.

Разновидности гроверных шайб

Описав, что такое граверная шайба, необходимо перечислить варианты её исполнения. Поперечное сечение может быть квадратным или прямоугольным. Существуют шайбы с загнутыми наружу краями. Их изготавливать труднее, но такая конструкция может выдерживать более высокие нагрузки, применяться в тяжёлой промышленности.

Гравёрная шайба по ГОСТ 6402 может быть одним из четырёх видов — лёгкой, нормальной, тяжёлой или особо тяжёлой. Основные их отличия связаны с разными размерами поперечного сечения изделия. Чем этот размер больше, тем выше значение силы, которая требуется для упругой деформации гроверной шайбы. Согласно этому же ГОСТ, твёрдость шайб из стали должна находиться в диапазоне от 40 до 48 HRC, а изделий из бронзы — 90 HRB или выше.

Выбирая гроверные шайбы, необходимо учитывать следующие параметры:

1. Толщину изделия;

2. Размер зазора между между торцевыми поверхностями. Он должен быть не больше толщины шайбы, умноженной на 0,7;

3. Диаметр болта, винта, шпильки или другой детали с наружной резьбой, на которую будет крепиться шайба.

Преимущества и недостатки

1. Возможность получения крепкого резьбового соединения, устойчивого к вибрациям;

2. Высокая прочность и износоустойчивость шайб;

3. Небольшие масса и размер;

4. Очень низкая цена даже по сравнению с другими крепёжными элементами;

5. Простота использования;

6. Устойчивость к воздействию влаги благодаря наличию антикоррозионного (как правило, оцинкованного) покрытия;

7. Универсальность применения.

Недостатков у этого изделия немного. Основные из них следующие:

1. Если на граверную шайбу имеются очень высокие нагрузки, со временем она становится плоской и натяжная сила существенно уменьшается;

2. Вторичное применение практически невозможно из-за наличия остаточной деформации;

3. Если применять болты или винты из мягких металлов, края шайбы могут повредить резьбу.

Применение граверной шайбы

Пружинные граверные шайбы широко применяются в автомобильной отрасли, машино — и приборостроении, в различных производственных сферах, во время проведения строительных работ. Они практически незаменимы в ситуациях, когда узлы, детали и механизмы испытывают постоянную и сильную вибрацию, ударное воздействие. Амортизирую это воздействие, шайба значительно повышает срок службы оборудования, предотвращает поломку важных его узлов из-за раскручивания резьбовых соединений. Так как именно эти зоны испытывают наибольшие нагрузки и являются одними из самых важных при работе агрегатов, применение пружинных шайб позволяет предотвратить дорогостоящий ремонт и сэкономить денежные средства, вложенные в дорогостоящее оборудование.

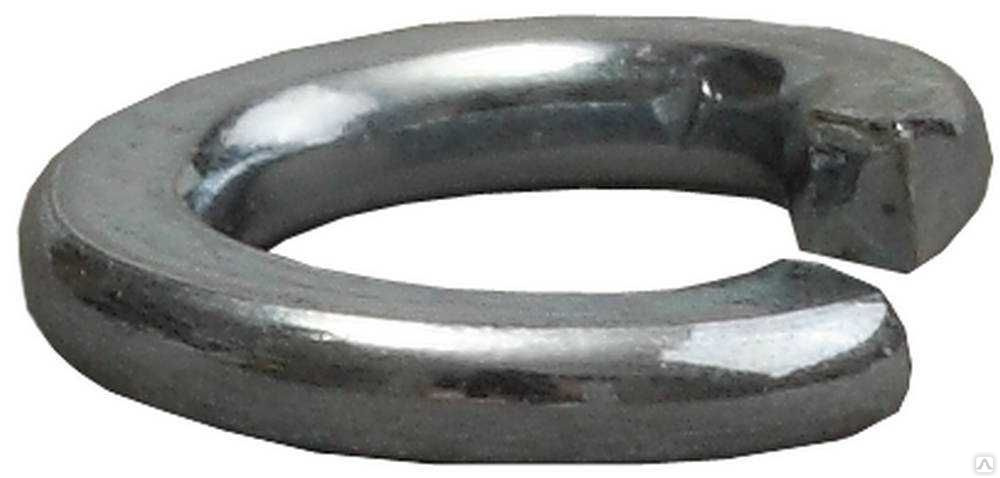

Фото шайбы-гровера

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Монтаж и демонтаж стопорных шайб

Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.

При затяжке соединения она сжимается, чему препятствует ее упругость.

В итоге создается сила трения, препятствующая самораскручиванию соединения.

Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.

Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.

Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.

Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.

Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.

Преимущества и недостатки пружинной шайбы гровера

Главное преимущество конструкции — это низкая стоимость и простая технология производства. Среди недостатков гроверной шайбы выделяется несколько:

• недостаток усилия конструкции по причине высоких динамических нагрузок в процессе эксплуатации;
• во время затягивания шайба может превратиться в простую пластинку, которая теряет фиксирующие свойства;
• запрещено повторное применение метиза после демонтажа, поскольку элемент значительно деформируется.

Пружинная шайба подходит для организации простых и временных соединений. Если есть возможность заменить конструкцию на более надежную — рекомендуется выполнить демонтаж и установить другие крепежные элементы.

Производство и продажа крепежных элементов

Предприятие «Специальный Промышленный Крепеж» выпускает и реализует гроверы самых разнообразных типов. Они различаются по диаметру, который может быть от 2 до 48 мм. Благодаря широкому ассортименту мы имеем возможность удовлетворить большой круг потребителей. Принимаются заказы на изготовление элементов по индивидуальным требованиям заказчика.

Разновидности

Производство пружинных шайб на территории нашей страны регламентируют положения ГОСТа 6402-70. Он устанавливает 2 варианта исполнения данных метизов.

Первое исполнение – простое. Второй вариант – более сложный. Гроверы этого исполнения применяются в соединениях, подвергаемых воздействию высоких нагрузок, включая вибрационные и носящие импульсный характер – ударные.

В данном нормативном документе четко прописано, что производится пружинные шайбы должны нижеперечисленных типов.

• Легкие. Поперечное сечение витков таких деталей – прямоугольное. Обозначаются литерой «Л».
• Особо тяжелые. Поперечное сечение – квадратное. Обозначение такое: «ОТ».
• Тяжелые. Конфигурация поперечного сечения, как и в предыдущем случае – оно квадратное. Для обозначения используется буква «Т».
• Нормальные. Поперечное сечение витков тоже квадратное. Обозначается литерой «Н».

В таблице указаны номинальные размеры параметров, которые отображены на чертежах исполнения, для гроверов, подходящих для формирования соединений с помощью соответствующих стержневых крепежных элементов. Единица измерения – миллиметры.

Dн.ст.э	d	Типы пружинных шайб
OT	T	H	Л
Значения параметров b и s одинаково	s	b
*	**	*	**	*	**	*	**	*	**	*	**
48,0	48,5	+1,0	—	____	—	——	12,0	± 0,215	7,0	± 0,18	12,0	± 0,215
10,0	± 0,18
45,0	45,5	9,5
42,0	42,5	12,0	± 0,35	10,0
9,0
39,0	39,5	—	± 0,29	8,5	6,0	± 0,15	10,0	± 0,18
36,0	36,5	12,0	± 0,35	10,0	9,0
8,0
33,0	33,5	—	± 0,29	—	7,0
30,0	30,5	10,0	9,0	8,0	9,0
6,50	8,0
27,0	27,5	+0,84	9.0	8,0	7,0	5,5	8,0
6,0	± 0,15	7,0
24,0	24,5	8,0	7,0	6,0	5,0	7,0
5,50	4,8	6,5
22,0	22,5	7,0	6,0	± 0,24	5,50	4,5	6,0	± 0,15
5,0
20,0	20,5	6,0	± 0,24	5,5	5,0	4,0	5,5
4,50
18,0	18,3	5,50	5,0	4,50	3,5	5,0
4,0
16,0	16,3	+0,70	5,0	4,5	4,0	3,2	4,5
3,50
14,0	14,2	4,50	4,0	3,50	3,0	± 0,125	4,0
3.20
12,0	12,2	4,0	3,5	3,0	± 0,125	2,5	3,5
10,0	10,2	3,50	3,0	± 0,125	2,50	2,0	3,0	± 0,125
2,5
8,0	8,2	+0,58	____	____	2,5	2,0	1,6	2,5
2,0
7,0	7,2	—	2,0	1,6	2,0
6,0	6,1	2,0	1,6	1,4	2,0
1,4	1,2	1,6
5,0	5,1	+0,30	1,6	1,4	1,2	1,6
1,2	1,0	1,2
4,0	4,1	1,4	1,2	1,0	1,4
1,0	0,8	± 0,08	1,2
3,5	3,6	—	1,0	0,8	1,0
3,0	3,1	1,0	0,80	± 0,08	0,8	1,0
0,6	± 0,07
2,5	2,6	+0,25	0,8	± 0,08	0,60	± 0,07	0,6	0,8	± 0,08
2,0	2,1	0,6	± 0,07	0,50	0,5

Параметр «k» (см. Исполнение 2) актуален только для шайб легкого и нормального типа. Его значение изменяется в диапазоне 0,15 мм ≤k≤0,8 мм.

В таблице приняты такие обозначения:

• Dн.ст.э. – диаметр (номинальный) подходящего крепежного стержневого элемента;
• символ «*» – «Номинальное значение»;
• символы «**» – «Предельное отклонение».
