Стопорное кольцо-фиксация подшипников на валах

Какие бывают и виды

По назначению

1. Универсальные.

2. Специальные для:

• втулок;
• зубчатых колёс;
• изоляции;
• картеров;
• клапанов;
• масляных фильтров;
• подшипников;
• рулевых тяг;
• сайлентблоков;
• стопорных колец;
• ступицы;
• шаровых опор;
• шкивов;
• шрусов.

По способу создания усилия

1. Механические:

• винтовые.
• клиновидные;
• рычажные;
• ударные;
• эксцентриковые.

Благодаря простоте конструкции, эффективности и надёжности, а также ценовой доступности являются самыми распространёнными. Возможно создание усилий до нескольких тонн. Конструкция включает центральный стержень с резьбой, два-три крюкообразных захвата или комбинацию 2/3 лапок, облегчающих выбор для выполнения определённого вида работ. Отличаются быстрым изменением точек цепляния и с функцией подпружинивающего эффекта, облегчающим тягу.

2. Гидравлические.

В дополнение к достоинствам механических съёмников оснащены встроенным гидравлическим цилиндром, способным достигать усилий в несколько десятков тонн. Применяются при выполнении тяжёлых и сложных работ. Для изготовления используется сверхпрочная легированная сталь, а предохранительный клапан в гидросистеме защищает от перегрузов. Глубина и точность центровки регулируются специальными приспособлениями.

3. Пневматические.

4. Комбинированные.

5. Электрические.

По конструкции захвата

1. Скользящие.

Оснащены двумя захватами, которые перемещаются по балке с резьбовым отверстием. Применяются для снятия подшипников. Назначение изменяется перестановкой захватов с раствором в пределах до 80 сантиметров. Смещение детали не допускается упорами болта.

2. Конические.

Применяются для демонтажа подшипников. Три лапы предотвращают несимметричность нагрузки. Центровка автоматическая.

3. Поворотные.

Конструкция может быть самой разной – с трёхсторонним или двухсторонним захватом. Лапы ставятся на крепёжные точки устройства с шириной цепляния пять-семь сантиметров. Стопорение с помощью болтов. Применяются для демонтажа наконечников проводов аккумулятора или подшипников.

4. С сепаратором.

Инструмент ставится под извлекаемую деталь и обе половинки сводятся при помощи болтов. Затем подсоединяется тянущая часть. Положение сепаратора определяет регулировку боковых гаек. Силовой болт устанавливается на ось демонтируемого элемента.

5. Универсальные.

По количеству захватов

1. Один.
2. Два.
3. Три.

Стопорные кольца что это такое и зачем его снимать

Щипцы для стопорных колец купить надо тогда, когда планируется провести ремонт автомобиля. В процессе ремонта соответствующих узлов и механизмов приходится сталкиваться с такими элементами, как стопорные кольца. Конструктивно они напоминают шайбу, и поэтому новички часто путаются. Различают стопорные кольца и шайбы, которые имеют разные предназначения. Чтобы не возникало сомнений, надо понимать отличительные особенности:

• Стопорная шайба — она служит для того, чтобы зафиксировать резьбовое соединение в одном положении, исключив при этом вращательное смещение гайки или шляпки болта
• Стопорное кольцо — это специальный вид крепежного соединителя, который ограничивает и исключает осевое смещение детали, например, подшипник, вал, ось и т.п.

Если шайба имеет полностью закрытую кольцевую конструкцию с соответствующими видами выемок для фиксации в неподвижном положении, то в кольце есть сквозной разрез, а также соответствующие отверстия, за счет которых выполняется снятие и установка детали. Для изготовления стопорных устройств применяется высококачественная пружинная сталь, которая имеет свойство сжатия и растяжения без деформации.

Два отверстия возле разреза детали называют ушками, за которые происходит захват кольца при помощи специализированного инструмента — круглогубцы. Принцип работы этой детали заключается в том, что на валу протачивается или фрезеруется паз, который должен быть немного шире высоты фиксатора. Чтобы активизировать деталь, ее необходимо захватить при помощи щипцов для стопорных колец, и сжать или разжать для посадки на место.

Применяются стопорные кольца во многих сферах и отраслях, поэтому узкоспециализированный инструмент, как круглогубцы, понадобится не только в домашнем хозяйстве. Кроме того, к покупке специализированного инструмента нужен соответствующий подход, так как стопорные кольца бывают разных видов. Чтобы выбрать и купить щипцы для демонтажа или установки фиксирующих колец, надо разобраться с классификацией этих устройств.

Функции стопорных колец

Многие технологические карты и чертежи указывают на необходимость применения подобного изделия. Основными функциями можно назвать:

1. Существенно повышение надежности крепления.
2. Исключение вероятности смещения других элементов, к примеру подшипников на валу.
3. Фиксация ответственных деталей.

Часто надевается кольцо стопорное на вал, который обладает требующимися канавками. За счет этого фиксация отдельных элементов вдоль оси, к примеру, подшипников и шестерен существенно повышается. Именно поэтому подобное изделие получило весьма широкое распространение в сфере машиностроения.

Как снять стопорную шайбу с вентилятора

• Печать
• 08 Mar 2014
• Nikky
• Компьютеры и периферия
• 42206 Прочтений
• 0 Комментариев

Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.

Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.

На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.

Крепежные винты кулера

Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.

Снимаем стопорные кольца

Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.

Наклейка на кулере со стороны радиатора

Снимаем наклейку и вытаскиваем резиновую заглушку

Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.

Вытаскиваем пластиковую стопорную шайбу

В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.

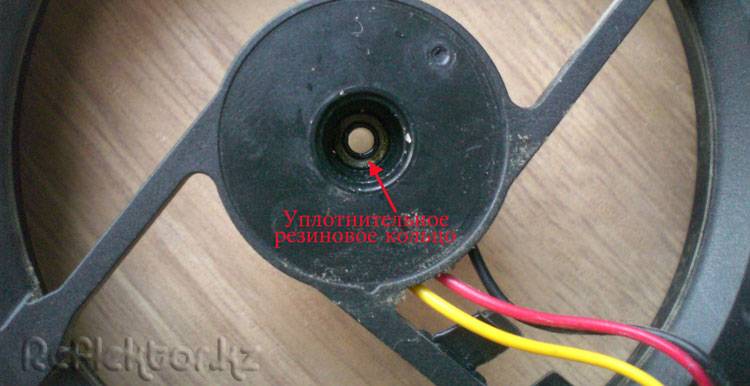

Резиновое кольцо удерживающее от протекания

В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.

Места нанесения смазки

В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.

Источник

Универсальный съемник (щипцы) стопорных колец со сменными насадками

Всем привет! В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об универсальном съемнике стопорных колец со сменными насадками, который был приобретен мною на eBay. Инструмент это хоть и не очень востребованный, но без него процесс снятия и обратной установки стопорных колец превращается в некое подобие пытки, особенно если все это происходят в недрах какого-либо узла с ограниченным к нему доступом. Лично у меня последней каплей, после которой я понял, что съемник нужен, стал шкив кондиционера в котором необходимо было заменить подшипник. Поставляется инструмент в оригинальной заводской упаковке, которая представляет собой блистер с выдвижной картонной задней стенкой. С лицевой стороны упаковка выглядит следующим образом:

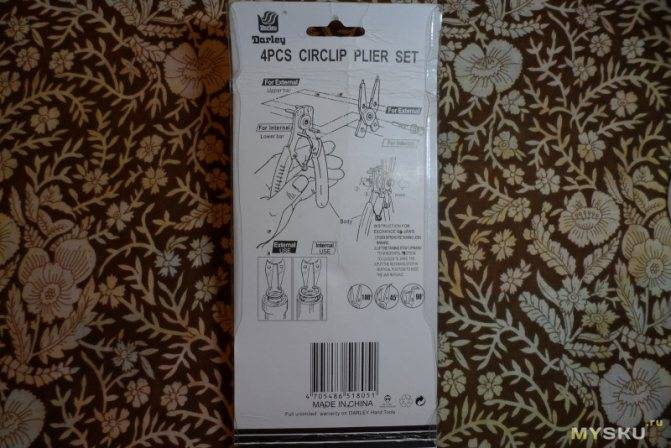

На тыльной стороне картонной задней стенки схематично изображено устройство съемника, принцип установки съемных насадок, а так же сведения о том, что он годится для работы как с наружными, так и со внутренними стопорными кольцами.

Если верить тому, что написано на страничке с товаром, то данный съемник обладает следующими характеристиками:

Одна насадка с углом загиба 90 градусов, одна с углом 45 градусов и две прямые. Фиксируются на съемнике они при помощи 2 зафиксированных штифтов и одного центрального гвоздика, оснащенного пружиной и механизмом быстрого съема (замком). Проблем с качеством изготовления, как насадок, так и самих щипцов я не нашел: пластик ручек без облоя, металл без заусенцев, никакой ржавчины, пробелов в покрытии и прочих малоприятных мелочей нет. Боковые штифты имеются на обеих сторонах съемника. Благодаря этому съемник можно комфортно использовать как для разжатия колец (если оно расположено на каком-нибудь валу), так и для их сжатия (если кольцо спрятано внутри). То есть при установке насадок на верхние штифты, съемник работает на разжатие:

А при установке на нижние — на сжатие:

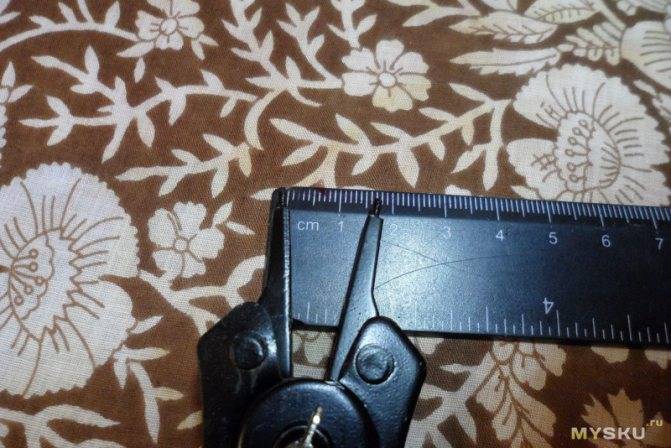

Максимальное расхождение губок около 17 миллиметров, так что для работы с громоздкими кольцами большого диаметра этот съемник не сгодится. Однако для эксплуатации его в гараже, этого параметра вполне достаточно.

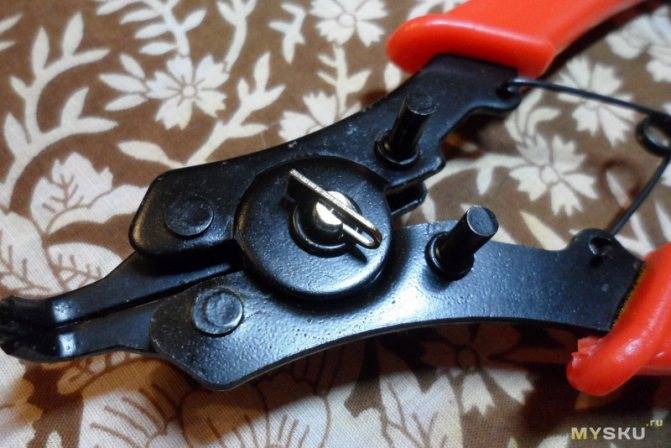

Для того, чтобы заменить насадки необходимо извлечь центральный штифт. Осуществляется это посредством нажатия на его шляпку и последующим раскрытия Т-образного замка. На всю процедуру требуется, буквально, несколько секунд, сложностей с процессом не возникает.

еперь немного о реальной эксплуатации. Скажу вам, что съемник работает. Не идеально, но и существенных проблем не возникает. Перепрессовывал подшипник того же шкива кондиционера, на удаление стопорного кольца ушла минута. А в прошлый раз мне для этого понадобилось шило и несколько плоских отверток. Да и времени «убил» я тогда на эту процедуру минут 40, если не час. Но так как в гараже достаточно прохладно, фоток сего действия не делал. Для фотосессии использовал стороннее стопорное кольцо куда большего диаметра. Если вдруг кто не знаком с процессом, то кратко изложу суть. Вставляем губки в отверстия:

Сжимает щипцы, тем самым сводя концы пружины друг с другом.

Видно, что расстояние между ними уменьшилось раза в 2, этого было бы достаточно, чтобы вытащить стопор из трубки, в которую он мог бы быть установлен.

Но больше всего интересно то, какие следы остались на губках после сжатия, ведь давил я чуть ли не со всей силой. Смотрим:

Из последствий — стерто покрытие на одном кончике. Если посмотреть на губки сверху, то видно, что они остались ровными. Какой бы то ни было деформации не наблюдается.

Подводя итог, могу сказать, что съемник оказался вполне себе работоспособным инструментом. Причем инструментом универсальным, за счет сменных губок и особенностей конструкции самих щипцов. Но в этой же особенности кроется и основной минус съемника — люфт насадок относительно ручек. Когда пытаешься вставить губки в кольцо, и если они через отверстия упираются во что-нибудь, то сразу же «отъезжают» от ручек. Это наглядно видно на фото ниже:

Думаю, подобрать втулки подходящего диаметра и закрепить их на нижних частях фиксирующих штифтов, тогда эта проблема решится. Как вариант, еще можно попробовать подобрать более жесткую пружину. Но пока использовал их в таком виде как они есть и могу сказать, что данный люфт не только доставляет некое неудобство, но и оказывает не дюжее влияние на работоспособности инструмента. Нет, им съемником можно пользоваться, но комфортным его использование точно не назовешь. Знал бы — приобрел бы пару обычных щипцов без съемных элементов.

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Шайба стопорная – требования стандартов

Как утверждает 13463-77 ГОСТ, стопорная шайба из стали должна иметь твердость в диапазоне 41,5-49,5 HRB, в случае же изготовления изделий из бронзы твердость должна быть в 2 раза выше, то есть не менее 90 HRB (по Роквеллу). Для элементов, изготовленных из стали марки 70, допускается незначительное увеличение прочности. Обязательное условие – кромка, которая получается в месте среза, должна быть заостренной. Поверхность элемента должна быть без окалин, заусениц, а также трещин и признаков коррозии. В месте среза допустимы небольшие дефекты, не оказывающие никакого влияния на характеристики шайбы во время эксплуатации (при условии, что они не увеличивают размеры изделия выше допустимых значений). Концы такого изделия необходимо делать с плоским срезом, а толщиной принято считать её наибольшую высоту.

Шайбы, имеющие металлическое покрытие, которое нанесено с использованием метода катодного восстановления, необходимо подвергнуть обеззараживанию. Проверка качества производится следующим образом. Высота между разведенными концами после того, как их трижды сжимают до плоского состояния и выдерживают в таком положении ровно сутки, должна составлять около 1/6 части от фактической толщины шайбы. При этом она не должна ломаться, также не должны появляться трещины, если изгибать концы на 45°. Правила приемки готовых изделий должны соответствовать ГОСТу 17769-83, созданному для контроля изделий с грубой точностью (класса С).

От каждой изготовленной партии, готовой к сдаче, отбирают несколько шайб для проверки внешнего вида, их размеров, твердости, вязкости, насколько они пружинисты и каково качество покрытия. Проверка внешних характеристик производится невооруженным глазом или при помощи лупы с трехкратным увеличением.

Параметры каждой из выбранных шайб проверяют штангенциркулем или другими измерительными инструментами, установленными госстандартами. По этим же критериям проверяется и твердость. Испытание на вязкость производится путем зажатия одного конца шайбы в тиски. При этом другой конец отгибается рычагом или разводным ключом с целью увеличения зазора между концами. Пройденной проверка на вязкость считается, если выдержан размер между губками тисков и рычагом, который равен половине диаметра изделия. Пружинность шайбы испытывают в следующем порядке: она трижды сжимается до получения полностью плоского состояния. При другом варианте проверки пружинные шайбы (10 штук и более) надеваются на длинный болт, на который закручивается гайка до того момента, пока полностью не сожмутся концы стопорных шайб. Такое зафиксированное плоское положение они должны сохранять сутки, то есть 24 часа.

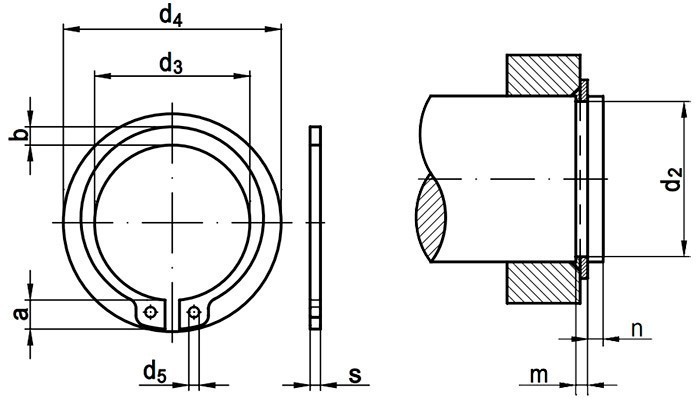

Подбор канавок

При проектировании и подборе наиболее подходящего стопорного кольца уделяется внимание также канавке. Она должна обладать соответствующими характеристиками:. Канавки существенно повышают эффективность применения крепежных элементов

Как правило, они создают в соответствии со стандартизированными размерами, которые указываются в технической документации

Канавки существенно повышают эффективность применения крепежных элементов. Как правило, они создают в соответствии со стандартизированными размерами, которые указываются в технической документации.

Рассматриваемое изделие можно встретить во многих специализированных магазинах. Следует выбрать исключительно те, которые производятся в соответствии с ГОСТ и другими стандартами. При выборе учитываются не только геометрические размеры, но и отсутствию серьезных дефектов. Для этого достаточно провести визуальный осмотр. Небольшие трещины и вмятины могут привести к снижению основных эксплуатационных характеристик.

источник

Наружные съемники подшипников

Они работают так – наконечник шпинделя упирается в вал, а захваты цепляются за наружное кольцо.

Чтобы выбрать наружный съемник подходящего размера, сначала необходимо определить ширину и глубину захвата, и требуемую ширину губок захватов. Далее нужно оценить ожидаемые условия применения, чтобы выбрать его тип.

Если потребуется разная глубина и ширина захвата, нужен универсальный съемник с передвижными параллельными захватами. Ширина задается сдвигом захватов в направляющих, а глубина – осевым положением шпинделя. Мы предлагаем инструменты с диапазоном ширины захвата от 90…120 до 250…650 мм и максимальной глубиной захвата от 100 до 500 мм.

В случае если предполагаются одинаковые условия работы, подходит съемник с самоцентрирующимися захватами.

Когда планируется разная глубина захвата, лучший выбор – это съемник с шарнирными захватами

Для наружного захвата подшипников, прилегающих сзади к поверхности, или если есть риск соскальзывания захватов, следует выбрать съемник с боковой струбциной, которая стягивает захваты между собой во время работы.

С поворотными захватами

Они имеют разную конструкцию. Захваты стопорятся при помощи болтов. Для каких автомобилей используется такой съемник подшипников? ВАЗ, МАЗ, ГАЗ, «Мерседес» — это неполный список авто, на которых может применяться данный инструмент.

Съемник имеет упоры с двухсторонним захватом. Бывают инструменты и с трехсторонним. На теле устройства есть 4 крепежные точки. На них устанавливаются лапы съемника подшипников. Ширина захвата устройства – от 5 до 7 сантиметров. Используется для извлечения подшипников небольших размеров, в том числе для демонтажа наконечника аккумуляторных проводов. Может оборудоваться ударным механизмом.

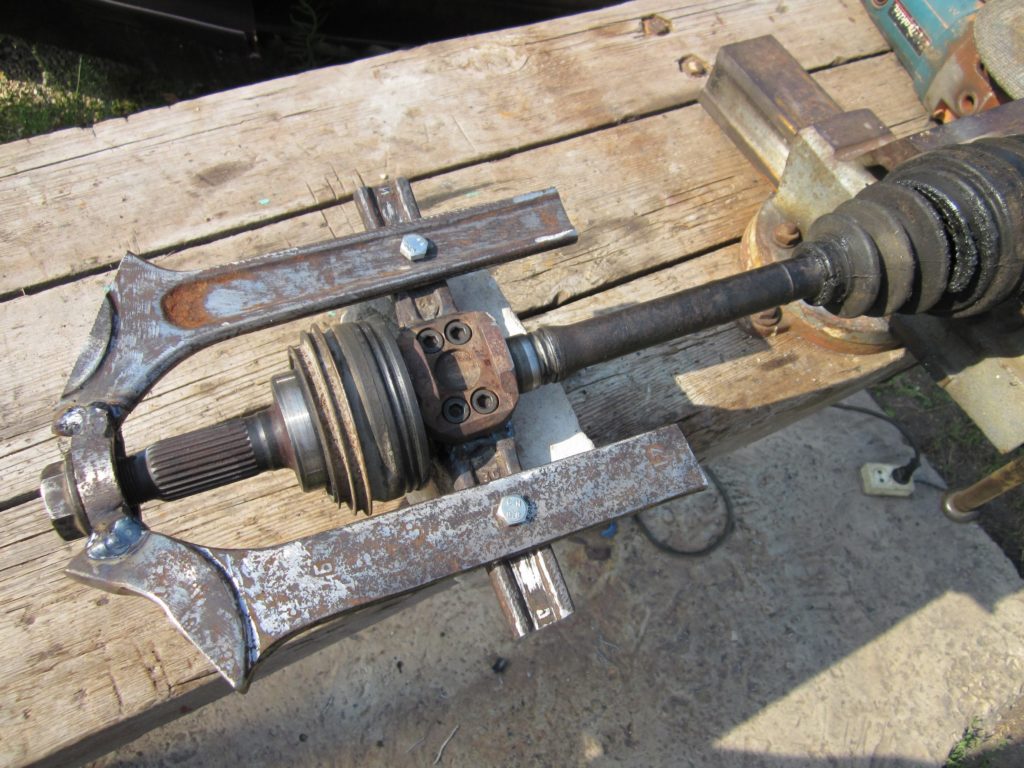

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Устройство наружного ШРУСа

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Как произвести ремонт ШРУСа своими руками?

Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.

Стопорные кольца с усиками — это зло

Не знаю, может уже описывалась данная проблема,поиском не нашлось. Мне попалась впервые. Вкратце , что произошло.. Поршневая на момент разбора проехала примерно 10 тысяч. Последние 3-4 тысячи мотор дымил при добавлении газа, после торможения двигателем. Дымил по началу не много, но в конце концов дым повалил как с самовара.. Вскрытие показало..

Какое то время размышлял, как решить проблему. Когда то я использовал фторопластовые грибки — пробки. Накатал достаточно много, более 10 тысяч и проблем с ними замечено не было. Поиском нашёл тему с описанием проблемы скукоживания подобных пробок. Вероятней всего в этом случае материал был другой.

Сейчас решил сделать по другому. Кстати, кто захочет переделать подобным образом — пальцы в данном случае желательно использовать без фасок, с плоскими торцами.

p.s. Сегодня вскрывали мотор Sachs MadAss 125 ( китайская копия мотора Honda Super Cub ) и обнаружили вот такой коктейль..Не понятно, зачем они усик оставили, если уже пропилен паз для выемки стопора? Китайцы одним словом…

Стопорные кольца и их назначение

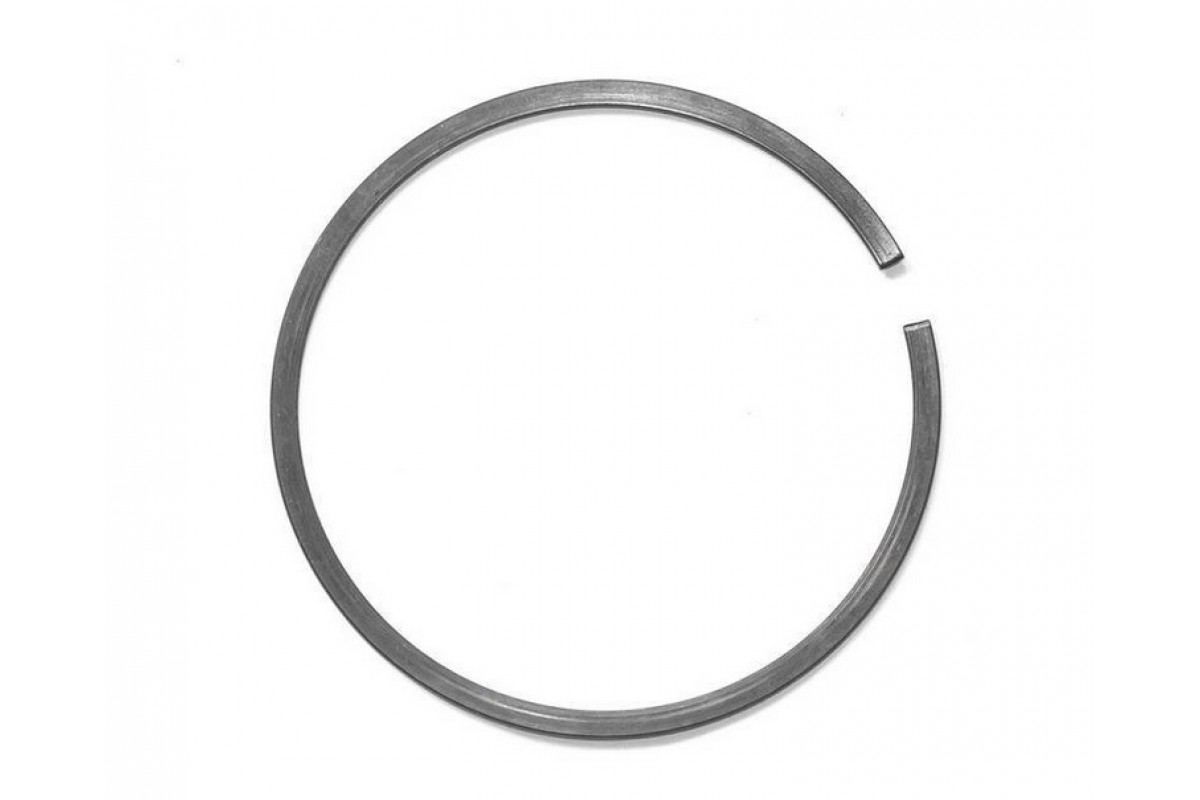

Чтобы ограничить перемещение подшипника, оси, вала или прочих деталей, во многих механизмах используются стопорные кольца (их еще называют разрезными шайбами). Эти детали имеют сходство со стопорными шайбами, но их главное отличие в присутствии сквозного разреза. Для изготовления разрезной шайбы используется высокопрочная пружинная сталь. Конструктивно эта деталь имеет вид шайбы с прорезью. Возле прорези имеются две площадки с отверстиями, которые называются ушками. Именно посредством этих ушек осуществляется снятие и установка деталей.

Принцип работы таких устройство достаточно простой — при сжатии или разжимании кольца, что осуществляется посредством воздействия специальным инструментом на ушки детали, происходит изменение длины окружности. Разрезная шайба в сжатом или разжатом состоянии заводится в паз, после чего отпускается. При этом осуществляется его сжатие или разжимание, посредством чего охватывается вал, фиксируя подшипник, и исключая его осевое перемещение.

Это интересно!Свое применение стопорные кольца нашли во многих сферах производства. В быту такие детали также встречаются, например, на велосипедах, мотоциклах, дверных ручках, в конструкции различных бытовых приборов и инструментов.

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

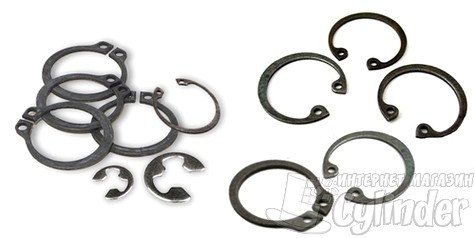

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

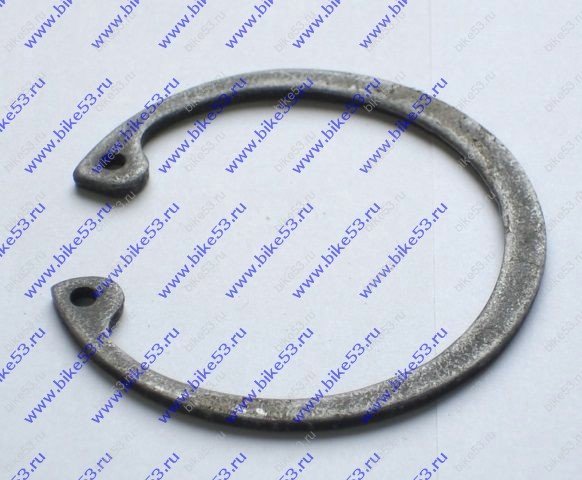

• Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
• Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.
