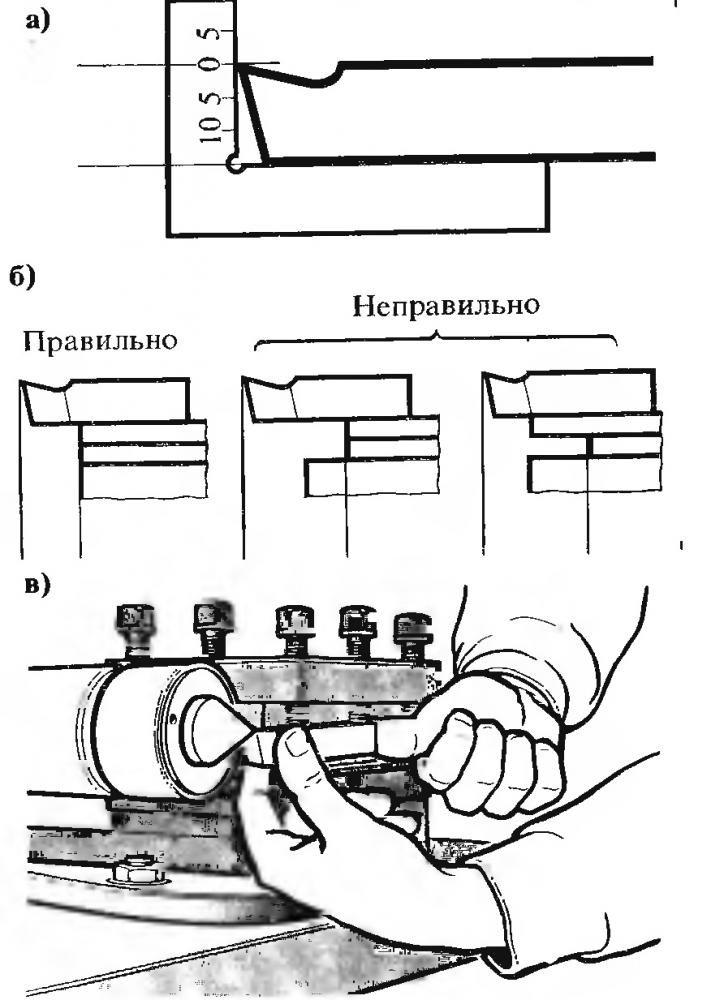

Установка резцов в резцедержателе и заготовок в патроне

Введение

Настоящий стандарт разработан как гармонизированный (MOD) с международным стандартом ИСО 23125:2015 и соответствует основным требованиям Директив Европейского Союза и связанным с ними нормам EFTA.

Международный стандарт является стандартом типа С в соответствии с ИСО 12100:2010.

Соответствующее оборудование и степень охвата опасностей.опасных ситуаций и событий указано в области применения настоящего стандарта. Кроме того, токарные станки должны соответствовать требованиям ИСО 12100:2010 в отношении опасностей, которые не охватываются настоящим стандартом.

Когда положения этого стандарта типа С отличаются от тех, которые указаны в стандартах типа А или В. положения этого стандарта типа С имеют приоритет над положениями других международных стандартов для машин, которые были спроектированы и изготовлены в соответствии с положениями настоящего стандарта типа С.

Настоящий стандарт предназначен для конструкторов, производителей, поставщиков и импортеров машин, согласно информации в раздело «Область применения»

Стандарт также включает в себя список информационных документов, которые производитель должен предоставить пользователю.

В международном стандарте (МС) ИСО 23125:2015 приведены в широкой номенклатуре требования и меры по устранению опасностей и снижению рисков в обозначенных группах станков. Однако, при достаточно высокой степени конкретизации вышеуказанных мер и требований безопасности, в МС не уделено должного внимания методике определения (расчета) допустимого уровня (степени) риска обрабатывающего оборудования, в том числе токарных станков. 8 связи с этим при гармонизации путем модификации МС в него включены отдельные положения вступившего в силу с 2018 года ГОСТ 33839—2016 «Определение допустимого уровня (степени) риска и опасности общеотраслевого обрабатывающего оборудования», в которое входят и токарные станки.

Наряду с включением в ИСО 23125:2015 отдельных положений из ГОСТ 33938. из содержания вышеуказанного МС исключены отдельные пункты и подпункты, в которых излишне изложена общедоступная подробная информация в части типов, конструкций токарных станков и дополнительных устройств к ним. которая не имеет прямого отношения к основному назначению — к безопасности токарных станков.

В целом, в настоящий стандарт включены следующие технические отклонения по отношению к международному стандарту ИСО 23125:2015:

Раздел 2 «Нормативные ссылки»:

Добавлены межгосударственный стандарт ГОСТ 33938. содержащий методику по расчету допустимого уровня риска и ГОСТ EN 12415 по безопасности токарных станков с ЧПУ. Исключены отдельные ссылочные МС справочного и непрофильного характера.

Раздел 3 «Термины и определения»:

Введены 2 определения в части понятия риска в связи с включением ГОСТ 33938.

Введен новый раздел 7 «Определение допустимого уровня риска»—это материалы в соответствии с ГОСТ 33938. которые дополняют положения по определению допустимого уровня (степени) риска, которых нет в базовом МС. но они необходимы и востребованы предприятиями для обеспечения требований безопасности эксплуатируемого оборудования.

Включены дополнительные приложения:

Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.

Приложение ДБ (справочное) Обоснование причин основных технических отклонений в тексте применяемого МС.

ж W

,«Z

Классификация шпинделей по типу, размеру и диаметру

Есть различные основания для классифицирования. Первая, она же, пожалуй, основная, – это то, для какого оборудования предназначен узел. Безусловно, для разных станков и электрооборудования необходимы различные приборы.

Второй принцип различения – это типоразмер. Аппараты бывают разных размеров, предназначены для промышленного использования и частного применения. В связи с этим и расходные детали нужны самые разные – покрупнее помельче. Если вы хотите заменить шпиндель на собственном станке, то обязательно при покупке необходимо указать номер своего оборудования, название и год выпуска (могут быть разные модификации).

Ну и последняя, но не по назначению, классификация – по виду. Валы могут быть:

Коллекторные. Это устройство, включающее цанговый валец высокоскоростного типа. Основные сферы использования – фрезерные станки, а также операции по нанесению гравировки.
Специализированные на высоких оборотах. Они позволяют достигать значительной скорости металлообработки, поэтому повышается производительность. Но так как хорошее качество может быть достигнуто только при большой точности, то применяются высокоскоростные модели в основном только на оборудовании с ЧПУ. Купить такие станки можно на сайте .
Конструкция со встроенным охлаждением. Охлаждающая система может подавать через деталь или жидкость, или холодный воздух. Это повышает скорость резания и степень шероховатости поверхности, а трение становится меньше, поэтому и износ тоже приходит позже.

Есть и еще одна классификация – по производителю. Конечно, европейское изготовление более предпочтительно, чем китайское. В Европе часто используют фарфоровые подшипники, которые дают очень положительные качества работы.

Разновидности и особенности

Список резцов, которые могут использоваться для токарного станка, достаточно широк. В зависимости от типа обработки материалов, различаются следующие варианты:

Расточные – элемент для создания отверстий.
Фасонные – для специальной обработки.
Резьбонарезные – для нарезания резьбы.
Подрезные – выравнивают или сокращают уступы.
Проходные – используются для шлифовки вдоль оси вращения.
Фасочные – применяются, чтобы снять фаски с детали.
Отрезные – для ровной резки и создания узких канавок.
Канавочные – используются для создания небольших канавок цилиндрической формы. Подходит для шлифовки и внутренней, и внешней поверхности.

Варианты и расшифровка вариантов модификаций

Маркировка оборудования показывает, какими особенностями оно обладает, его сферу применения.

Токарные станки имеют буквенное и числовое название. Буквенные обозначения характеризуют его конструктивные особенности: уровень автоматизации, степень точности обработки, модификацию, тип ЧПУ.

Значение букв в маркировке приборов:

С – особая точность.
В – высокая точность.
Н – нормальная точность.
А – особо высокая точность.
П – повышенная точность.

Цифры обозначают:

первая цифра 1 указывает на то, что это токарный станок;
вторая цифра обозначает тип устройства;
третья и четвертая – показывают особенности обработки.

Например, 16К20Т обозначает:

1 – токарный станок;
6 – тип лобовой;
20 – 200 мм основной параметр;
Т – модифицированный.

Резцедержатели для токарных станков по металлу

Резцедержатель служит для закрепления резцов на суппорте токарного станка, и как следствие, он перемещается в поперечном и продольном направлениях относительного заготовки. Другое название этого устройства — резцовая головка.

Резцедержатель токарного станка

Подразделяются на двухпозиционные и четырехпозиционные, т.е. в первом варианте в резцедержатель одновременно можно закрепить винтами два резца, во втором – четыре. Это позволяет быстро менять инструмент во время работы, поворачивая резцовую головку в другую позицию с нужным резцом.

Четырехпозиционная резцовая головка

Для быстрой смены инструмента применяют резцедержатели картриджного типа, которые могут устанавливаться практически на все типы токарных станков. Сменные картриджи изготавливаются для резцов с четырехгранной и круглой державкой.

Быстросменный резцедержатель

Резцедержатель (державка) своими руками

При желании или необходимости резцедержатель можно изготовить самостоятельно. Материал заготовки – сталь 45.

Еще одно видео по переделке державки

Резцедержатели токарных станков по металлу: чертеж, устройство, ГОСТ

Четырехпозиционная резцовая головка

Быстросменный резцедержатель

Резцедержатель (державка) своими руками

Еще одно видео по переделке державки

Строение и применение ЧПУ

Современный токарный станок имеет числовое программное управление (ЧПУ). Применение электрической схемы и видоизменение основных узлов позволяет добиться высокой точности обработки.

Особенности станков с ЧПУ:

При выборе оборудования нужно учитывать данные, указанные в ГОСТе. Там указываются класс точности и другие параметры.
Устройство имеет сложную электрическую схему и мини-блок управления.
Несмотря на свои небольшие размеры и вес, модели могут выдерживать большую нагрузку.
Прибор имеет блок, на который выводится вся информация. Для этого применяются языки программирования, установленные стандартом.
Оборудование небольших размеров и высокой точности востребовано. На нем производятся детали для электроники и бытовой техники.

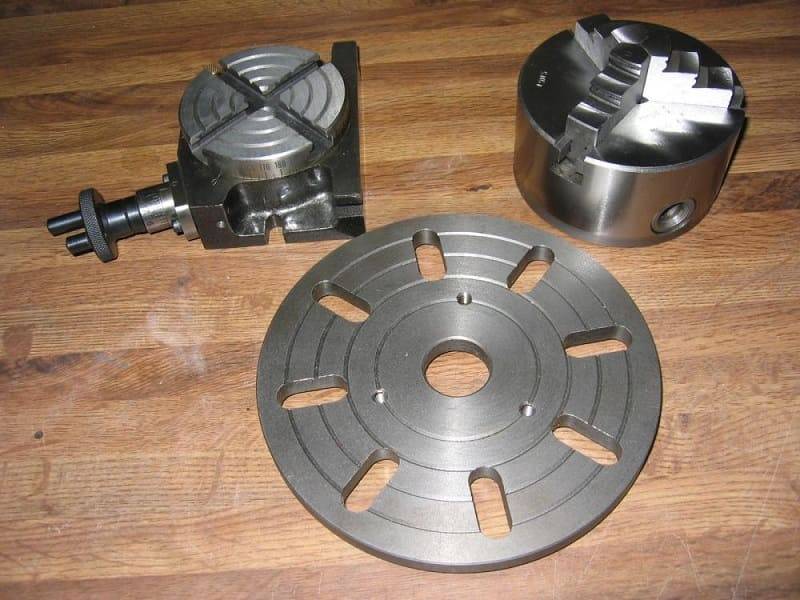

Виды планшайб

Простота конструкции планшайбы и обширная область использования породили большое число способов закрепления обрабатываемых деталей. При этом приспособление не является полностью универсальными. Для разных ситуаций может потребоваться применение нескольких различных модификаций.

Планшайба с Т-образными пазами

На поверхности такой оснастки выполнены Т-образные пазы, аналогичные используемым на столах фрезерных станков. В эти пазы вставляются специальные упоры или крепежные гайки. Обрабатываемое изделие прижимается к плоскости с помощью винтов. Конструкция устройства позволяет закреплять практически любые изделия. Расположение пазов на поверхности диска обычно имеет ортогональный вид. В зависимости от назначения число и частота пазов могут меняться.

Планшайба со сквозными пазами

Данный вид отличается наличием пазов, профрезерованных сквозь деталь. Крепление заготовки производится установкой винтовых прихватов. В некоторых случаях деталь просто приворачивается винтами с обратной стороны. Пазы наиболее часто располагаются по радиусу. Встречаются модификации и со сквозными пазами кольцевого типа.

В большинстве случаев пазовые планшайбы применяются для токарных станков по металлу. На их поверхность легко устанавливаются другие токарные приспособления.

Планшайба с отверстиями

Рабочая поверхность диска этого приспособления имеет ряд отверстий, расположенных соответственно габаритам закрепляемой заготовки. В центральном отверстии нарезается резьба, необходимая для непосредственного крепления на вал шпинделя. Наличие резьбы в крепежных отверстиях позволяет обеспечить крепление стандартными винтами. В остальных ситуациях прижим выполняется аналогично предыдущему варианту. При использовании подобной планшайбы для токарного станка по дереву, будущая деталь закрепляется через отверстия обычными саморезами.

Поводковые планшайбы

При установке обрабатываемой заготовки между двумя центрами необходимо обеспечить передачу вращающего момента от вала шпинделя на деталь. Для этой цели применяют поводковые инструменты. Конструктивно они представляют собой диск, на краю которого выполнена прорезь или ступица. На деталь надевается хомутик, взаимодействующий со ступицей, и тем самым обеспечивающий вращение изделия.

Планшайбы с угольниками

При обработке изделий с малой жесткостью нашли применение модификации с угольниками. Заготовка в таких приспособлениях устанавливается на отдельное плоское или призматическое основание. Само основание выполняется в виде уголка, вторая грань которого крепится к поверхности шайбы. С целью сохранения целостности заготовки, ее крепление обеспечивается в нескольких точках по большой площади.

Универсальные и специальные планшайбы

Универсальные варианты подходят для выполнения большого числа операций и представляют собой комбинацию из нескольких предыдущих модификаций. В их основе лежит базовая шайба, к которой крепятся сменные приспособления – угольники, кулачки, центра и другие элементы.

Несмотря на универсальность, типовое оборудование, не всегда в состоянии обеспечить надежное крепление уникальных деталей сложной формы. В этом случае выполняется проектирование и изготовление специальных станочных приспособлений. Чертеж планшайбы может отличаться очень высокой сложностью. Другой вариант специальных устройств, наоборот, участвует в массовом производстве. Для крепления однотипной детали нет смысла использовать универсальную станочную оснастку. Вполне достаточно приспособления, спроектированного под конкретную задачу. Для повышения общей производительности, такая планшайба может быть оснащена дополнительными крепежными и центрирующими устройствами.

Изготовление приспособлений

Обычно планшайба входит в состав стандартного набора принадлежностей станка. В случае ее отсутствия, а также для выполнения специфических работ, изготавливается нестандартная оснастка. Конструктивно она отличается низкой сложностью и доступна для выполнения разработчикам с невысоким уровнем подготовки. В простейшем случае, самодельная планшайба для токарного патрона изготавливается с использованием только сверлильного станка. В качестве заготовки подойдет плоская пластина, необходимой толщины. Применение фрезерного и токарного оборудования позволит существенно усложнить итоговую конструкцию и вплотную приблизиться к заводским моделям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Классификация по конструктивным признакам

Работать можно при применении самых различных вариантов исполнения режущего инструмента. Устанавливаемые приспособления для токарного станка по металлу позволяют проводить крепление следующих видов режущих инструментов:

Прямые получили самое широкое распространение. В этом случае державка вместе с рабочей головкой расположены на одной или двух параллельных друг другу осях. Для подобного инструмента подходит самый различный держатель.
Изогнутые характеризуются тем, что положение оси рабочей части относительной державки отклоняется на определенный градус. Изготовление резцов по металлу изогнутого типа также проводится довольно часто, так как они позволяют проводить черновое или чистовое точение.
Оттянутые имеют меньшую ширину рабочей головки в сравнении с державкой. Работа с подобным инструментом проводится довольно часто.
Отогнутые имеют оси рабочей части и державки, которые не совпадают. Смещение можно заметить при визуальном осмотре инструмента сверху.

Кроме этого, классификация режущего инструмента проводится с учетом установленных норм в ГОСТ. Согласно технической информации выделяют следующие группы токарных резцов:

Цельная конструкция, которая изготавливаются целиком из одного металла. Состоять сплав может из различных химических элементов, которые способны повысить жесткость и прочность структуры, повысить сопротивление к образованию трещин и других дефектов. Рассматривая то, какой еще металл может использоваться при изготовлении подобного изделия, стоит отметить инструментальные стали.
Варианты исполнения, на рабочую часть которых напаивается пластина. Напайка проводится при применении специального сплава, что обеспечивает высокую прочность и надежность инструмента. Напаять могут пластины из твердых сплавов, которые способны выдерживать длительную работу. Сегодня инструмент подобного типа получил самое широкое распространение, так как его применение позволяет существенно повысить качество получаемой поверхности.
Резцы со сменными режущими пластинами, которые фиксируются при помощи специальных винтов или прижимов. В этом случае нож по мере износа может быть заменен. Из-за сложности конструкции и ее достаточно высокой стоимости подобные инструменты применяются намного реже.

Изготовление резцов по металлу

Токарные резцы по металлу изготавливают в специализированных инструментальных цехах машиностроительных предприятий, на инструментальных заводах. Для изготовления режущих пластин служат в основном марки стали Т5К10, ВК8, Т15К6 (твердые сплавы), иногда Т30К4 и пр.

Державки делают из стали методом свободной ковки, литья в точных формах, горячей штамповки, для приспособлений с прямой рабочей головкой – из металлопроката прямоугольного сечения.

Технология изготовления резцов для токарного станка заключается в:

отрезке заготовок (в крупносерийном производстве – рубка на эксцентриковом прессе);
ковке головки державки;
фрезеровании плоскостей и граней державки;
снятии заусенцев от фрезерных обработок;
клеймении изделия;
напайке пластинок;
очищении от избытков припоя;
заточки предварительной режущих граней;
заточки режущих поверхностей окончательной;
доводке режущих поверхностей на специальном оборудовании.

Особенности сборных резцов

Рассматривая универсальные резцы, следует уделить внимание сборной конструкции. Они характеризуются тем, что могут снабжаться режущими пластиками с различной формой

К особенностям этого варианта исполнения можно отнести следующие моменты:

При смене наконечника можно получить самые различные варианты исполнения резца. Есть возможность изменять угол обработки, что требуется в некоторых случаях при получении сложной поверхности.
Конструкция подобного инструмента сложна, что определяет повышение стоимости.
Зачастую рассматриваемое изделие приобретается для станков ЧПУ или других специальных моделей, предназначенных для выполнения специфических работ.
Применяемый метод крепления не предназначен для высоких нагрузок

Именно поэтому при применении рассматриваемого инструмента нужно уделить внимание правильности выбора режима резания.
Пластины, которые выступают в качестве режущей кромки, изготавливают из прочных и износостойких сплавов. Именно поэтому они могут прослужить долго и применяться для чистовой обработки.

Широкое распространение станков с ЧПУ определило появление довольно большого количества новых разновидностей резцов.

Появление современных сплавов, которые могут выдерживать воздействие высоких температур и трения, также позволило максимально раскрыть потенциал подобного оборудования. Именно поэтому сегодня резцы с твердосплавными пластинами получили весьма широкое распространение, встречаются в машиностроительных, станкостроительных и других цехах. Однако их высокая стоимость определяет низкую рентабельность применения на обычных токарных станках. Поэтому цельный инструмент пока часто применяется при выполнении различных операций.

Устройство и назначение резцедержателя

Резцедержатель представляет собой зафиксированный с помощью болтового соединения отдельный узел, используемый для крепления металлообрабатывающего инструмента. Значительно упрощает работу с заготовками, позволяет максимально расточить отверстия. Резцедержателями комплектуются блоки станков, перемещающие резец.

В верху суппорта 1 на центрующем бурте расположена четырехгранная головка. С одной ее стороны установлен конусообразный фиксатор 5 с пружинкой 4, с обратной – фиксатор шариковый 17 с пробкой на резьбе 12 и пружинкой 15.

К верхней части головки 13 с помощью болтов прикреплен фланец 5. На среднем пальце 16 внутри головки размещается кулак 11, имеющий торцовые зубцы, а также храповая муфта 10, прижимающаяся к торцу кулака пружинкой 8. Муфта легко перемещается по прорезям втулки 9, впрессованной в рукоять 7.

Рукоять 7 служит для высвобождения, поворота, установки и крепления головки. Высвобождение осуществляется при развороте рукояти по резьбе против часовой стрелки. Совместно с рукоятью также перемещается и кулак 11, соединенный с ней через зубцы храповика 10. При освобождении головки при воздействии скоса кулака 11 на лапку фиксатора 3 приподнимается сам фиксатор, кулак 11 поворачивает головку, упираясь стенкой выреза в штифт 14. Шарик 17 при этом приподнимается. В заключительной стадии разворота шарик фиксатора попадает в следующее гнездо, предварительно закрепляя головку.

При развороте рукояти 7 в обратную сторону кулак 11 открепляет фиксатор 3, при этом он впадает в гнездо 2 и окончательно закрепляет головку. Стенка выреза упирается в штифт и останавливает кулак 11. Последующий поворот рукояти 7 приводит к отжатию храповика 10 вверх скошенными торцовыми зубцами. По окончании поворота рукояти происходит окончательное закрепление головки с режущим инструментом.

Типовая конструкция токарных резцов и материалы, наиболее часто используемые для изготовления режущей части.

По конструкции резцы токарные могут быть, как цельными, так и составными, в которых режущая головка выполняется из марки инструментальной стали, а для держателя, испытывающего динамические знакопеременные нагрузки, используются вязкие конструкционные стали. Предельно жесткие требования предъявляются к углу режущей кромки, который, как и твердость режущего матереала определяет чистоту обработки поверхности и комплекс предельно допустимых сил резания и отжимающих сил, воздействующих на головку резца. Стандартами установлены значения и границы отклонений углов резания для каждого вида токарных резцов, которые составляют для:

резцов проходных отогнутых правых и левых 45, 60 и 75 градусов;
подрезных резцов 10 и 100 градусов;
расточных резцов от 45 до 75 градусов при обработке сквозных отверстий и от 90 до 95 градусов при расточке глухих отверстий;
резьбовых резцов в зависимости от шага резьбы и ее глубины.

В качестве материала для твердосплавных пластин наиболее часто используют ТК – титано-кобальтовые сплавы (Т15К6, Т5К10, Т30К4) и ВК — ванадий-кобальтовые сплавы (ВК3, ВК5; ВК8), позволяющие с хорошей производительностью обрабатывать различные стали. Тведрые сплавы способны сохранять свои свойства твердости и износостойкости при температурах 900 – 1150 градусов. А для быстрорежущих резцов в качество материалов для изготовления применяют инструментальные стали Р18 и Р6М5. Эти стали сохраняют свои свойства при температуре 700 – 750 градусов.

Рекомендации по выбору стали резцов из быстрорежущей стали:

сталь Р9 рекомендуем для изготовления инструментов простой формы не требующих большого объема шлифовки, для обработки обычных конструкционных материалов (резцов, фрез, зенкеров);
для фасонных и сложных инструментов (для нарезания резьб и зубьев), для которых основным требованием является высокая износостойкость, рекомендуем использовать сталь Р18 (вольфрамовая);
кобальтовые быстрорежущие стали (Р9К5, Р9К10) применяют для обработки деталей из труднообрабатываемых коррозионно-стойких и жаропрочных сталей и сплавов, в условиях прерывистого резания, вибраций, недостаточного охлаждения;
ванадиевые быстрорежущие стали (Р9Ф5, Р14Ф4) рекомендуем для изготовления инструментов для чистовой обработки (протяжки, развёртки, шеверы). Их можно применять для обработки труднообрабатываемых материалов при срезании стружек небольшого поперечного сечения;
вольфрамомолибденовые стали (Р9М4, Р6М5) используют для инструментов, работающих в условиях черновой обработки, а также для изготовления протяжек, долбяков, шеверов, фрез.

Фланцы промежуточные к самоцентрирующим патронам ГОСТ 3889-80

Настоящий стандарт распространяется на промежуточные фланцы, предназначенные для установки на концы шпинделей металлорежущих станков самоцентрирующих патронов общего назначения.

Промежуточные фланцы (их называют еще План-шайбы) необходим для центрирования и крепления патронов с центрирующим пояском (ГОСТ 2675 тип 1) на любой из 4-х типов концов шпинделей токарных станков.

ГОСТ 3889-80 (DIN 6350) Фланцы должны изготавливаться исполнений:

Исполнение 1 – устанавливаемое на резьбовые концы шпинделей по ГОСТ 16868;
Исполнение 2 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12593 под поворотную шайбу;
Исполнение 3 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 1;
Исполнение 4 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 3.

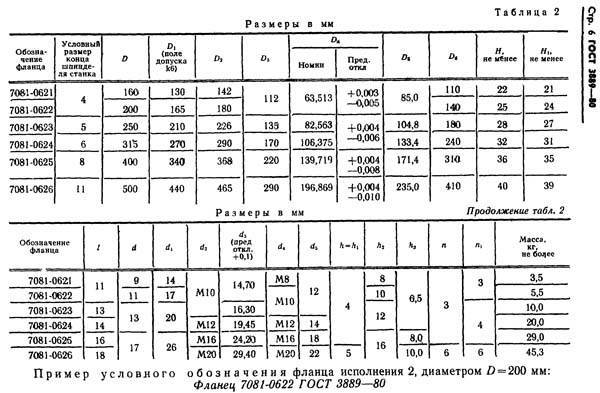

ГОСТ 3889 Исполнение 1. Фланцы промежуточные на резьбовые концы шпинделей

ГОСТ 3889 Фланцы промежуточные на резьбовые концы шпинделей

Для того, чтобы на переднем конце шпинделя закрепить токарный патрон, необходимо изготовить или приобрести промежуточный (переходной) фланец, который еще называют планшайбой.

Со стороны шпинделя промежуточный фланец должен навинчиваться на резьбу шпинделя d и очень точно надвигаться на центрирующий поясок – цилиндр диаметром Ø d₁ и длиной l мм.

Со стороны токарного патрона промежуточный фланец должен иметь центрирующий поясок – ступеньку D₄ для точной установки и центрирования токарного патрона на промежуточном фланце, а также иметь сквозные отверстия для крепления патрона. Очевидно, что для каждого типоразмера токарного патрона должен быть свой промежуточной фланец.

Допускается устанавливать на промежуточном фланце исполнения 1 запорное устройство против самоотвинчивания.

Процесс установки токарного патрона состоит из следующих этапов:

Промежуточный фланец навинчивается на резьбу шпинделя до упора. Отверстие во фланце должно плотно садиться на поясок шпинделя
Закручиваются винты запорного устройства против самоотвинчивания
Проверяется биение центрирующего пояска на фланце (D₁) и опорной торцевой поверхности со стороны патрона
На центрирующий поясок (D₁) устанавливается патрон и крепится болтами
Проверяется радиальное и торцевое биение патрона

Пример: фланец промежуточный к токарному станку ТВ-4

Фланец промежуточный к токарному станку ТВ-4

Пример условного обозначения фланца исполнения 1, диаметром 100 мм:

Фланец 7081-0592 ГОСТ 3889-80

Пример условного обозначения фланца исполнения 1, диаметром 125 мм:

Фланец 7081-0593 ГОСТ 3889-80

Фланец промежуточный к токарному станку с резьбовым концом шпинделя

ГОСТ 3889-80 Фланцы промежуточные под поворотную шайбу

ГОСТ 3889-80 Фланцы промежуточные к концам шпинделей типа А. Исполнение 1

Самодельный резцедержатель для ТВ-6 — Станки серии ТВ-х

Добрый день. К изготовлению нового резцедержателя для ТВ-6 меня сподвигло то, что у меня расстояние от плоскости резцедержки и до центра составляет 14,0 мм., а полная высота прорези резцедержки для резца 15 мм. Поэтому при износе резца и его последующей правки, режущая кромка опускается вниз и когда режущая кромка опустится ниже 1 мм. от верхней плоскости резца, то его просто нельзя установить по центру.

За неимением фрезерного станка решил сделать составную резцедержку. Вырезал болгаркой пластины по размеру будущей резцедержки с припуском на обработку и зажав в патрон обточил их со всех сторон. Затем разметил центра и просверлил отверстия 10 мм.

Далее на средней детали на наждаке снял фаски под сварку

и стянул всё болтом

предварительно выставив всё параллельно. Затем проварил со всех сторон

и обработал швы напильником.

Выполнил разметку и просверлил

нарезал резьбу.

Затем рассверлил отверстие до 14,5 мм.

Думал получится и на 20 мм с обратной стороны рассверлить под посадку на винт, но портить (стачивать хвостовик) сверла на 20 мм. не захотел и поэтому пришлось изготовить планшайбу на ТВ, впрочем давно собирался. Установил на станок и расточил отверстие до 20 мм.

Сделал предварительную примерку

и так как общая высота выросла а посадочный винт переделывать не захотел, то решил сделать углубление под гайку резцедержки.

Затем заворонил и конечно же пришабрил прилегающую поверхность к малой продольной. Теперь считаю этого зазора будет достаточно под установку даже изношенного резца.

к примеру рядом родная с отрезным и видно, что верх резца практически упирается в «потолок»

Размеры новой резцедержки. Подошва 8,5 мм высота паза 17 мм. и толщина макушки 14 мм. общая высота — 39,5 вместо 37 у родной.

Может кому и пригодится, размеры сторон остались прежними.Изменено 4 января 2020 пользователем Alex391 www.chipmaker.ru
