Устройство ленточного конвейера и его узлы: плужковый сбрасыватель, привод, роликовые опоры и другие

Конструктивные особенности

Рольганг гравитационный 1 — ролик; 2 — рама

Поворотный участок роликового конвейера с дополнительными направляющими

Конвейеры состоят из роликов, смонтированных на жёсткой раме. Система роликов формирует рабочую поверхность. Ролики — это детали цилиндрической или конической формы, изготовленные из алюминиевого сплава, пластика повышенной прочности, нержавеющей или конструкционной стали, устанавливаемые на подшипниках качения или скольжения. В прокатных станах, где ролики подвергаются ударам металла, применяют кованые ролики.

Для бесперебойной работы дистанция между осями роликов не должна превышать половины длины наименьшей единицы груза.

Гравитационные (неприводные) модели рольгангов часто имеют модульную структуру. Из отдельных секций небольшой длины, имеющих линейную или угловую форму, составляют конструкции с трассой необходимой длины и конфигурации.

В зависимости от особенностей транспортируемых грузов, области и цели применения роликового транспортера, он может комплектоваться дополнительными приспособлениями: отбойниками, направляющими, съёмными бортами, электронными устройствами слежения.

Рольганги бывают следующих типов:

гравитационные (неприводные) рольганги
приводные рольганги
наклонные рольганги
поворотные рольганги
подающие рольганги
столы с шариковыми опорами
гибкие гравитационные рольганги

В гравитационных, (неприводных) рольгангах ролики свободно вращаются под действием силы тяжести перемещаемого груза. Гравитационные, (неприводные) рольганги часто устанавливают под некоторым углом для самостоятельного перемещения груза.

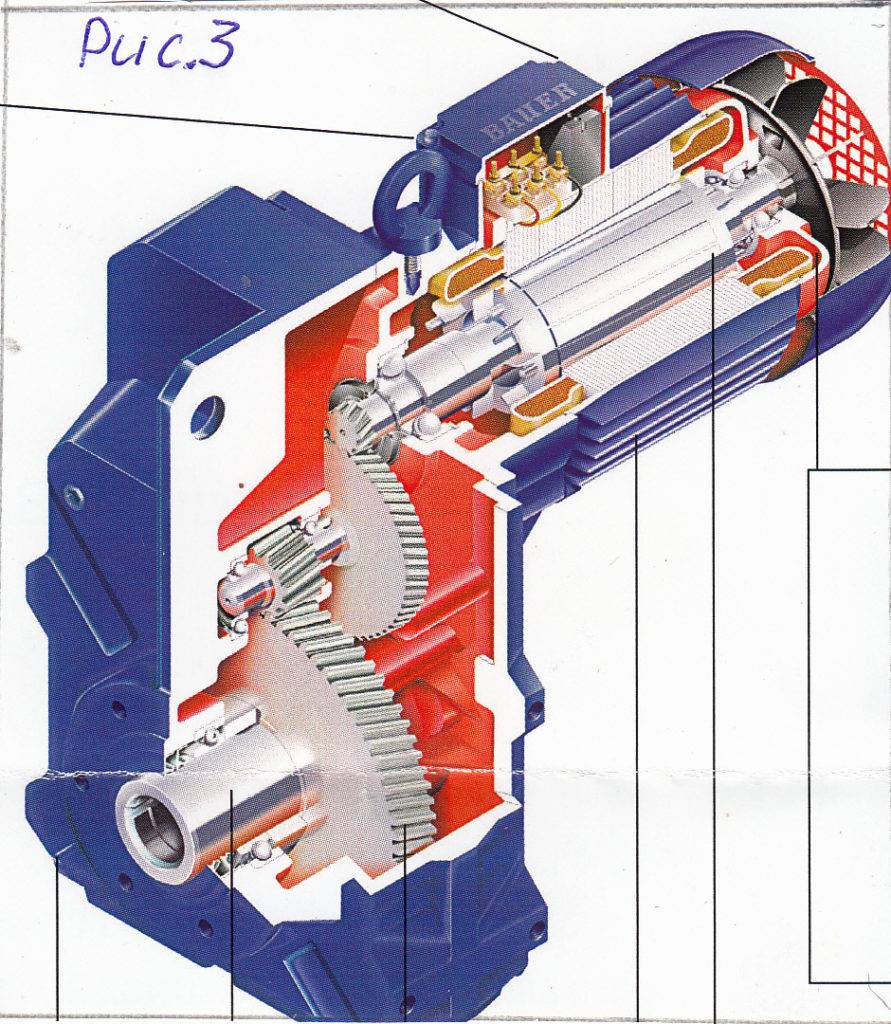

В приводных рольгангах ролики имеют групповой привод от привода (мотор-редуктора). Приводные рольганги применяют, когда нужно обеспечить постоянную скорость движения грузов, перемещать их в строго горизонтальной плоскости, опускать или поднимать под небольшим углом. В зависимости от необходимости, рольганговая линия может включать в себя криволинейные и откидные секции рольгангов, поворотные круги, стрелочные переводы и т.д.

Гибкие гравитационные рольганги предназначены для перемещения упакованных грузов. Особенностью конструкции является растягиваемая наподобие гармошки рама, позволяющая менять длину рольганга и траекторию движения груза, в том числе возможность менять траекторию как по вертикали, так и по горизонтали.

Уважаемые клиенты, находясь в постоянном движении, мы стремимся развиваться, находить лучшие экономические и технические решения для Ваших производственных задач!

В течении последнего года мы приняли участие в нескольких семинарах и обучающих мастер-классах, например:

Применение конвейера

Рольганги используется во многих отраслях промышленности. Подобное устройство применяется в нижеприведенных случаях:

Для транспортировки несыпучих грузов, к примеру, контейнеры, ящики, поддоны, листовой материал, длинномерные заготовки.
В металлообрабатывающей промышленности для транспортировки проката от одной точки обработки к другой. Рольганги создают с расчетом на определенный вес и габариты заготовок. При этом многие проводят модификацию устройства для того, чтобы оно идеально подходило к станку.

Подобное устройство можно часто встретить на пилорамах, на машиностроительных заводах, там, где конвейер ленточного типа не может быть применен.

Эксплуатационные преимущества рольгангов

Прежде всего это универсальность. Такими конвейерами оснащаются самые разные объекты:

машиностроительные и металлургические заводы и комбинаты (литейные, кузнечно-прессовые, термо-обрубные, прокатные цеха);
предприятия деревоперерабатывающей, пищевой, текстильной, обрабатывающей промышленности;
складские терминалы;
порты и другие погрузочные площадки.

Рольганги удобны для транспортировки самых разных грузов, отличающихся по форме, размеру и весу. На таких конвейерах можно перемещать литейные стержни и формы, комплектующие, трубы, бруски, арматуру и пр. К другим достоинствам этих устройств относятся:

широкий выбор модификаций и вариантов исполнения, различающихся длиной, геометрией, количеством роликов, размерами и прочими характеристиками;
компактность, путь перемещения до 30 м.
умеренная производительность. Передвижной рольганг — оптимальный выбор для объектов, где достаточно перемещать 20–30 товаров в час;
прочность конструкции. Для производства используются чёрные металлы либо нержавеющая сталь;
простота обслуживания, большой межсервисный интервал.

Типы конвейеров.

В первую очередь необходимо знать, что именно и на какое расстояние мы будем перемещать. От этого напрямую зависит тип конвейера. В горнодобывающей промышленности не зря применяются вагонетки. Использование конвейера было бы неоправданно.

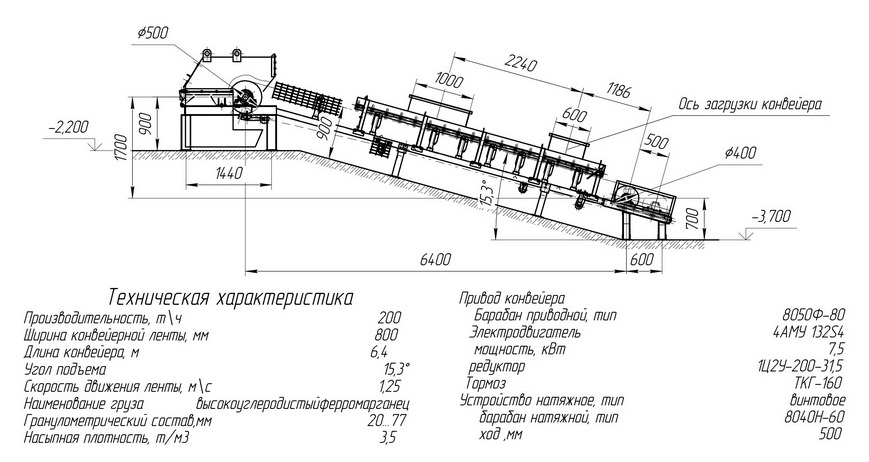

Ленточный конвейер.

Принцип очень прост. Армированная текстильная или резиновая лента, в зависимости от Вашего техпроцесса, натянута на ролики, закрепленные в каркас. Вся эта конструкция приводиться в действие двигателем. Лента ползет, груз движется. Чем тяжелее груз, тем мощнее используемый двигатель. Для того чтобы груз не сваливался с ленты крайние ролики делают обычно чуть выше. Сцепление привода конвейера и ленты не жесткое. При превышении некоторого порога нагрузки лента прекратит движение. Можно немного усложнить задачу. Конечная точка конвейера находится выше начальной. Нет ничего проще: применяем ленту с ребрами. В этом случае груз никуда не денется.

С помощью ленточного транспортера так же можно перемещать сыпучие грузы. Благодаря такому множественному назначению и низкой цене ленточный конвейер является самым востребованным на рынке.

Пластинчатый конвейер.

Пластинчатый конвейер применяется, если вес груза очень высок, либо возникают другие подобные нагрузки. Например, на конвейер иногда заходят люди. Ну и естественно такой конвейер более устойчив к износу.

А вот сыпучие грузы не подходят для перемещения в этом типе конвейера. Максимум мелкоштучные изделия. Этот тип конвейеров обычно уже применяется с цепью. Цепь позволяет не проскальзывать приводу.

Цепной конвейер.

Приводу конвейера гораздо проще иметь сцепление с цепью, чем с ребристой или даже гладкой лентой. Но это накладывает некоторые ограничения на ролики конвейера. Вернее используются уже не ролики, а звездочки. Причем, чем больше цепь, тем сложнее используемые звездочки.

На цепи можно закрепить любой грузонесущий орган: лента, ковш, скребок …

Скребковый конвейер.

Отличительной особенностью скребкового конвейера является его «перевернутость». В обычных конвейерах рабочая поверхность располагается сверху. У этого конвейера она снизу. Он протаскивает своими скребками сыпучий или мелкоштучный груз по неподвижной поверхности. Причем подача груза может происходить в любой точке конвейера.

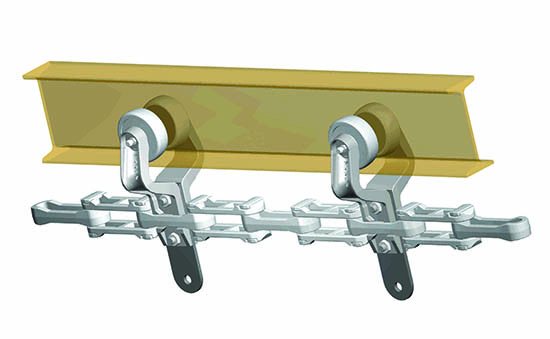

Подвесной конвейер.

Подвесной конвейер представляет собой цепь, перемещаемую вдоль потолка, на которой подвешены грузы.

Обычно применяется на производстве. Удобство заключается в том, что нет ограничения на нагрузку на пол около конвейера как в предыдущих случаях.

Рольганг.

Устройство рольганга принципиально отличается от других конвейеров. Тут нет рабочей поверхности. По сути это просто набор роликов, работающих синхронно.

Думаю, о рольгангах стоит написать отдельно.

Как выбрать поставщика рольганга?

Покупка может занять около двух месяцев: месяц на изучение рынка и сбор предложений, месяц на принятие решения руководством. Если у вас это делают быстрее – примите наши поздравления, у вас эффективная система. Чтобы сделать все оперативно и качественно, на этой стадии важна информативность и коммуникация с поставщиком. Далее конвейер уходит в работу. После изготовления и поставки становится важным его обслуживание, а также помощь в решении нестандартных ситуаций на производстве

И вот здесь важно – надежен ли ваш поставщик? ООО «ТандемПром» является надежным поставщиком, что подтверждают его клиенты (ссылка на страницу клиентов) и при заказе оборудования готов вам это доказать

Конструкция роликового конвейера

Сенсорные датчики

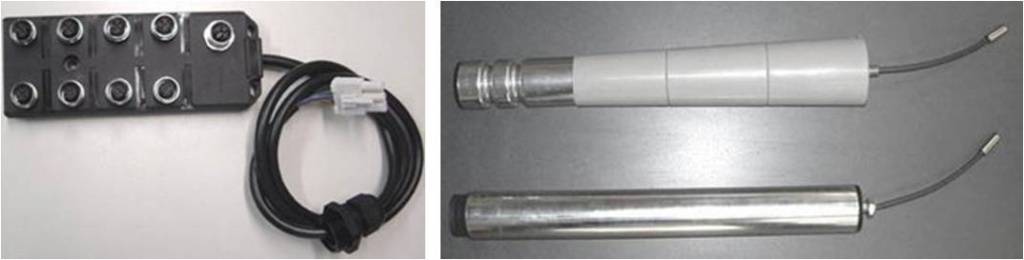

Сенсорные датчики используются для узнавания транспортируемой тары и для передачи включающих/выключающих сигналов, а также для активации магнитных клапанов и отключения соответствующих частей конвейерной линии в случае возникновения затора.
