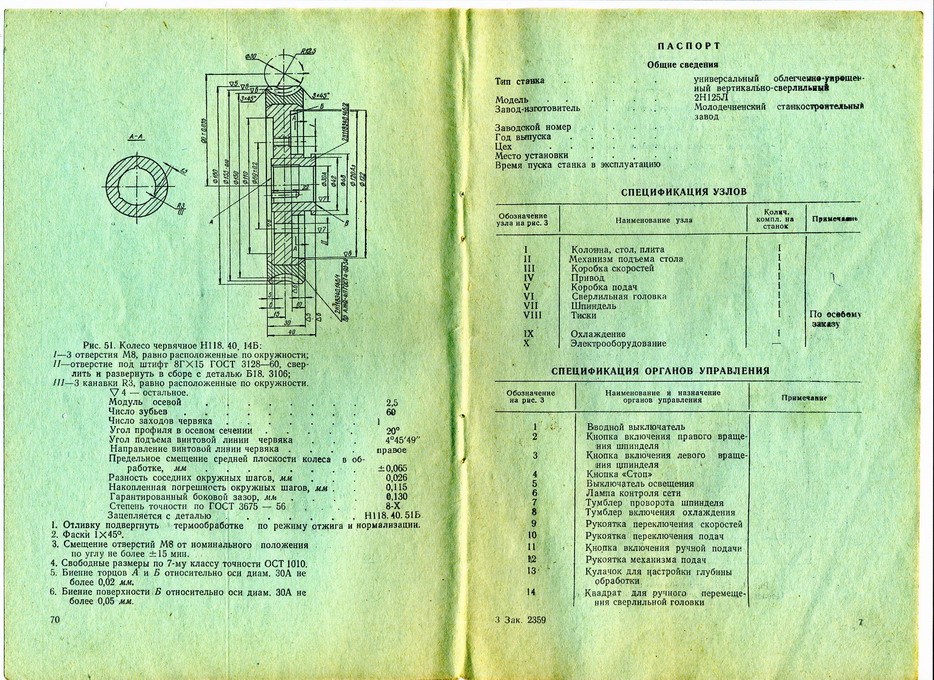

Вертикально сверлильный станок 2Н118 — характеристики и паспорт

Сверлильный станок 2Н118 рекомендован для применения в экспериментальных, инструментальных и ремонтно-механических цехах, в которых производится выпуск мелкосерийной либо единичной продукции.

Сведения о производителе вертикально-сверлильного станка 2Н118

Производителем вертикально-сверлильного станка 2Н118 является Молодечненский станкостроительный завод МСЗ, основанный в 1947 году.

С января 1958 года завод стал именоваться Молодечненским станкостроительным заводом, получив задание специализироваться на выпуске сверлильных станков. Начиная с 1961 года, завод начал серийно выпускать двухшпиндельные, трехшпиндельные, а затем и универсальные вертикально-сверлильные станки

Станкостроительный завод в достаточно непростых условиях старается сохранить основную специализацию. По результатам работы за 2004 год станочная продукция составила — 42% в общем объеме выпуска продукции.

Краткая справка о градации станков

Классификация агрегатов:

• Обработка небольших отверстий до 16,0 мм. Чаще всего такие диаметры используются в приборостроении.
• Обработка средних и больших диаметров от 18,0 до 75,0 мм.
• Радиально-сверлильный тип для сверления крупных изделий.
• Станки для высверливания высокоточных диаметров.
• Фрезерного типа.
• Центровальные станки.
• Многошпиндельные станки.

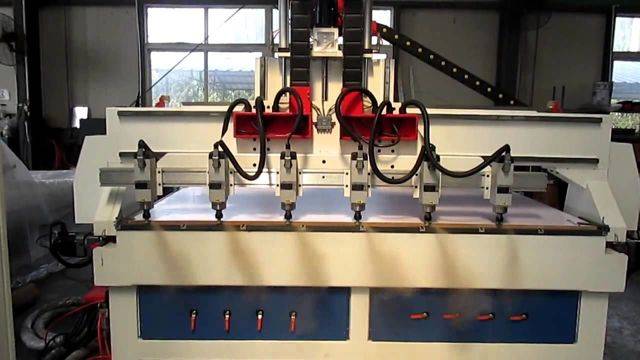

Многошпиндельный станок

Конструктивные особенности

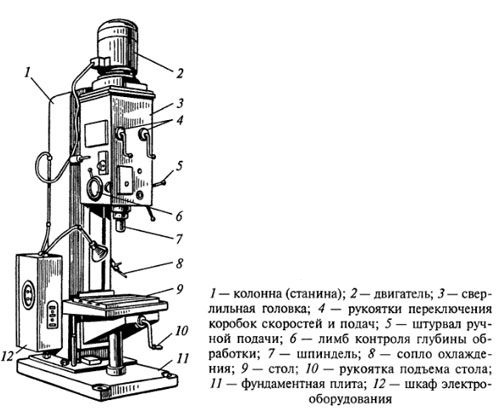

Внешний вид

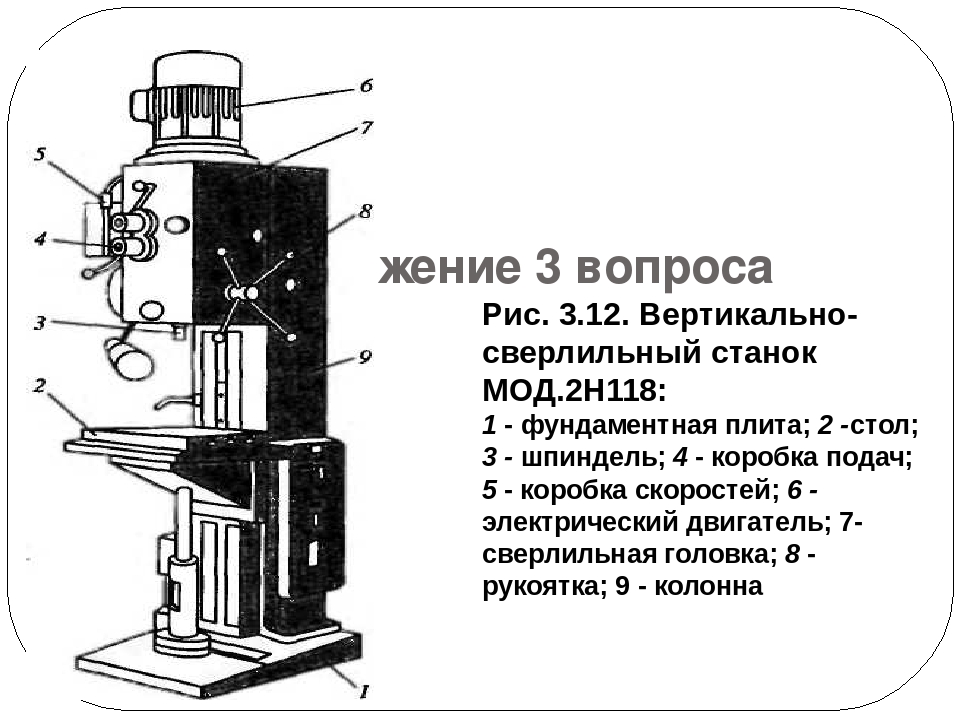

Станок состоит из вертикально расположенной станины, в основании которой есть плита из чугуна. Она обеспечивает максимальную устойчивость конструкции. На станину установлен рабочий стол, который упирается регулировочными элементами на плиту-основание.

В верхней части находится блок управления оборудованием, шпиндельная головка, коробка передач и механизм переключения скоростей. В совокупности эти компоненты позволяют выбрать оптимальный режим работы. После установки заготовки на рабочем столе можно выполнять ее сверление, зенкования или нарезание резьбы. В последнем случае понадобится выбрать плашки определенного размера.

Перечень конструктивных особенностей и характеристик вертикально-сверлильного станка 2Н118:

• условный диаметр сверления составляет 18 мм;
• механизм для регулировки уровня рабочего стола. Эта операция осуществляется вручную с помощью рукояти;
• открытое расположение силовой установки. Такая компоновка дает возможность оперативно осуществлять ремонтные или профилактические работы.

Также в конструкции предусмотрена возможность опускания/поднимания шпинделя. После фиксации рабочего стола с деталью эта функция позволяет оперативно и с большой точностью делать сверление или другие типы операций.

Для освещения рабочего места в конструкции станка 2Н118 есть прибор, расположенный в нижней части позади шпиндельной головки. Он может быть настроен на любое удобное положение в зависимости от геометрии обрабатываемой детали.

Особенности станка модели 2Н118

Станок 2Н118 благодаря своим техническим характеристикам позволяет выполнять такие технологические операции, как:

• сверление и рассверливание отверстий;
• развертывание;
• зенкерование;
• нарезание внутренней резьбы;
• подрезка торцов деталей (с применением специального инструмента).

Используя вертикально-сверлильный станок данной модели, в металле формируют отверстия, диаметр которых доходит до 18 мм. При этом развивается крутящий момент до 880 Нм, а максимальная величина рабочей подачи составляет 560 кгс.

При выполнении обработки на данном станке можно выбрать различные параметры подач и скоростей вращения шпиндельного узла, что позволяет использовать такое оборудование наиболее эффективно и с максимальной производительностью.

Габариты рабочего пространства и посадочные базы станка

Позднее на Гомельском и Молодечненском станкостроительных заводах выпускался аналог вертикально-сверлильного станка 2Н118 – 2Т118. Кроме данной модели, специалистами Молодечненского станкостроительного завода был разработан еще ряд модификаций станка 2Н118:

• 2Н118К – вертикально-сверлильный станок координатного типа;
• 2А118 – сверлильный станок с вертикальной компоновкой, оснащенный одношпиндельной рабочей головкой;
• 2Н118Ф2 – станок c программной системой управления.

Расход масла

Признаками, которые свидетельствуют об износе деталей станка являются:

наличие механических повреждений на поверхности трущихся деталей (трещины, царапины, выбоины и т.п.);

изменение качества выпускаемой продукции в худшую строну;

изменение звука, издаваемого механизмом при работе;

чрезмерный нагрев деталей.

Расход масла – это сугубо индивидуальный показатель, который зависит не только от степени загруженности станочного устройства, но и от характеристик самого смазочного вещества.

Долив масла в редуктор станка или другой специальный резервуар для смазки происходит по мере необходимости, поэтому за уровнем смазочного состава необходимо постоянно следить.

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/п	Наименование параметра	Значение
1	Максимальный диаметр сверления в стали, мм	6
2	Максимальный размер рассверливания, мм	13
3	Предельное расстояние от зеркала стола до торца шпинделя, мм	250
4	Разметка отдаленности от основания до торца шпинделя, мм	370
5	Величина поворота рабочего стола, град	360
6	Максимальный сдвиг пиноли, мм	70
7	Вылет шпинделя от стойки, мм	150
8	Размер стола, Длина × Ширина, мм	200×200
9	Размер основания, Длина × Ширина, мм	200×200
10	Конус в шпинделе	Морзе В16
11	Максимальный диаметр деревянной заготовки для токарной обработки, мм	70
12	Число ступеней оборотов шпинделя	3
13	Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм	1,6 тыс.
от 5 до 7,5 мм	1 тыс.
от 7,5 до 13 мм	600
14	Габарит станка, Длина × Ширина × Высота, мм	620×240×700
15	Вес оборудования, кг	52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

• Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
• Для фиксации стола предусмотрен механизм зажима с ручкой.
• Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
• Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
• В противоположной части траверсы станка 2СС1М установлен электродвигатель.
• Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

• За отверстия в основании станок закрепляется на верстаке или рабочем столе.
• В шпинделе с патроном зажимается сверло необходимого диаметра.
• Рукояткой пиноль отводится в крайнее верхнее положение.
• Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
• Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Рекомендации по обработке

Специалисты по работе с агрегатом советуют мастерам придерживаться нескольких правил:

• Выбор режимов обработки производится с учетом твердости и типа материала. Заготовки высокой твердости обрабатываются на низких оборотах.
• Крупногабаритные детали устанавливают на полу или подставке. Траверсу разворачивают в нужное положение.
• Фрезерование пазов выполняется при закрепленной пиноли. Заготовка устанавливается вдоль упора и подается вручную.

На токарной операции в пиноль устанавливается гребенка вместо патрона. В отверстие рабочего стола закрепляется вращающийся центр. Между ними располагается обрабатываемая деталь. Обработка ведется резцами с установкой специального приспособления.

Особенности выбора смазки для сплавов и алюминия

Чаще всего используемая охлаждающая жидкость для сплавов – это смесь минерального и растительного масел. Для бронзы это операция нанесения резьбы, для латуни – заточка и резьбонарезание.

Масло, предназначенное для смазки станков – это специальный смазочный состав, который разработан для обеспечения надежной работы станочного оборудования. Смазочное вещество, используемое для обработки станков должно выполнять такие функции:

Защищать поверхность трущихся деталей от истирания и износа.

Предотвращать перегрев устройства.

Защищать механизмы от коррозии, окисления и дальнейшего разрушения.

Увеличивать износостойкость элементов станочного оборудования.

Предотвращать заедание, проскальзывание при работе устройства.

Увеличивать эксплуатационный срок оборудования.

Обеспечивать надежную четкую работу механизмов.

Качественный смазывающий материал для станочного устройства должен соответствовать следующим параметрам:

иметь сбалансированный состав присадочных и других дополнительных компонентов;

изготавливаться из высококачественного сырья;

иметь хорошую текучесть, поникать вглубь труднодоступных зазоров;

прекрасно работать в условиях высоких нагрузок;

обладать стабильной вязкостью при разных температурах.

Стоит отметить, что в отличии от смазок вязкость станочного масла зависит лишь от температуры и никак не от градиента скорости сдвига (скорости деформации).

Купить масло, предназначенное для станков можно на нашем сайте (evrosmazki.ua). Мы гарантируем высокое качество своей продукции, так как работаем с мировыми лидерами в области производства смазочных материалов.

поставляет на рынок Украины смазывающие составы таких европейских брендов, как:

Купить выбранную продукцию можно как по телефону, так и написав нам на электронную почту. При оформлении покупки можно дополнительно заказать адресную доставку в любую точку Украины (в Днепропетровск, Харьков, Одессу, Киев, Запорожье, Полтаву и другие города).

Сверлильное оборудование

В станочном парке большой процент занимает сегмент сверлильных станков. Это объясняется необходимостью проводить сверление практически в любом технологическом процессе. Всю необходимую информацию, связанную с устройством агрегата содержит паспорт, поставляемый с любой моделью агрегата.

Все оборудование данного сегмента представляет собой три группы, каждая из которых выделяется в зависимости от специфики работы:

• специальные;
• специализированные;
• универсальные.

В каждой из этих групп можно провести градацию в зависимости от размеров сверла, и соответственно отверстий, которые под силу данному сверлильному станку. Выделим основные:

• легкие, до 12 мм;
• средние, 18-50 мм;
• тяжелые, свыше 50 мм.

Это интересно: Прессы для отжима сока из яблок, винограда, фруктов и ягод: виды, изготовление своими руками

Кинематическая схема и конструкция оборудования

Несущим элементом вертикально-сверлильного станка данной модели, оснащенного одношпиндельной головкой, служит массивная колонна коробчатой формы, установленная на плиту-основание. В верхней части колонны смонтирована передняя бабка устройства, которая может перемещаться по ее направляющим. На передней бабке находится главный электродвигатель вертикально-сверлильного станка, а на ее нижней части – шпиндельный узел с рабочей головкой, в которой фиксируется режущий инструмент.

Шпиндельная головка станка – вид спереди

Во внутренней части шпиндельной бабки располагается коробка скоростей, отвечающая за регулировку частоты вращения сверлильной головки, а также обеспечивающая перемещение последней в вертикальном направлении коробка подач. За подъем и опускание рабочей головки станка отвечает реечный механизм, имеющийся в кинематической схеме передней бабки, а органом, при помощи которого этот механизм задействуется, является специальный штурвал.

Деталь перед началом обработки закрепляется на поверхности рабочего стола, который также имеет возможность перемещения по направляющим колонны. Высоту его расположения, которую выбирают в зависимости от габаритов обрабатываемой детали, изменяют при помощи вращающейся рукоятки, расположенной на передней стороне узла.

Регулируемый по высоте рабочий стол станка

Элементы, входящие в кинематическую схему рассматриваемого вертикально-сверлильного станка, функционируют следующим образом.

• Коробка скоростей за счет наличия в ее конструкции нескольких валов и ряда зубчатых передач позволяет регулировать скорость вращения сверлильной головки по 9 ступеням. Выходной вал коробки скоростей, который соединяется со шпиндельным узлом станка при помощи шлицевого соединения, выполнен в форме полой гильзы. При помощи реверсирования приводного электродвигателя можно изменять направление вращения рабочей головки оборудования, что необходимо в том случае, если в обрабатываемой детали нарезается внутренняя резьба.
• Подача шпинделя в вертикальном направлении, как уже говорилось выше, осуществляется за счет рейки, смонтированной в пиноли оборудования, и входящего с ней в зацепление зубчатого колеса, установленного в шпиндельной бабке. Коробка подач станка, в которой есть несколько зубчатых передач, позволяет регулировать вертикальное перемещение шпиндельного узла по 6 ступеням.
• И коробка скоростей, и коробка подач установлены в шпиндельной бабке вертикально-сверлильного станка, которая также может вертикально перемещаться по направляющим колонны. За это перемещение, осуществляемое за счет реечного и червячного соединения, отвечает соответствующая рукоятка.
• Вертикальное перемещение рабочего стола, запускаемое вращением соответствующей рукоятки, обеспечивают коническая и винтовая пары, которыми оснащена кинематическая схема данного конструктивного элемента станка.

Схема кинематическая вертикально-сверлильного станка 2Н118

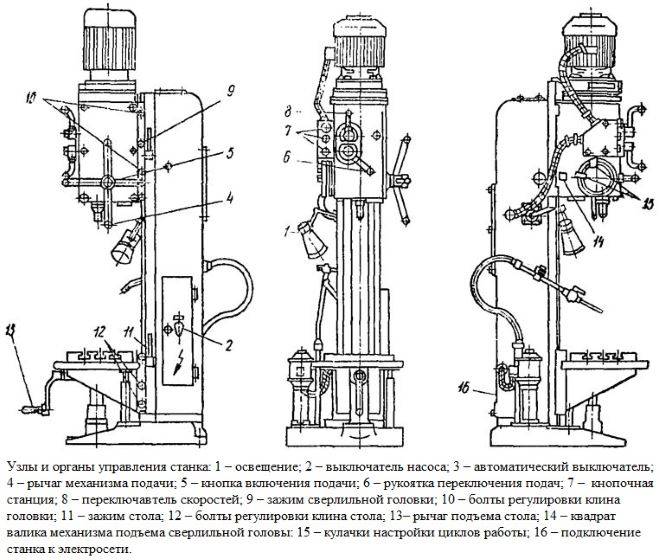

К элементам, посредством которых осуществляется управление работой вертикально-сверлильного станка данной модели, относятся:

• вводный выключатель автоматического типа;
• выключатель освещения рабочей зоны;
• выключатель для запуска и остановки насоса, подающего охлаждающую жидкость;
• рукоятка, отвечающая за управление механизмом подач;
• кнопка, посредством которой включается механизм подачи;
• рукоятка, обеспечивающая выбор параметров подач;
• кнопочная станция, на которой смонтированы кнопки «Влево», «Вправо», «Стоп»;
• рукоятка, отвечающая за выбор требуемой скорости вращения сверлильной головки;
• рукоятка, обеспечивающая зажим сверлильной головки;
• болты, при помощи которых регулируется клин сверлильной головки;
• болты, предназначенные для регулировки клина рабочего стола;
• рукоятка, при помощи которой выполняют зажим рабочего стола;
• рукоятка, отвечающая за подъем рабочего стола по направляющим колонны;
• квадратный концевик валика, посредством которого приводится в действие механизм подъема сверлильной головки;
• кулачки, при помощи которых выполняется настройка циклов работы оборудования;
• отверстие (3/4 дюйма), в котором располагаются электрические контакты для подключения оборудования к питающей сети.

Специфика узлов и органов управления станка

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка вертикально-сверлильного станка 2н125л

Сверлильная головка (рис.9) представляет собой чугунную отливку коробчатого сечения, в которой монтируются все основные узлы станка: коробка скоростей, коробка подач, шпиндель и механизм подач.

Первые три узла собираются отдельно и крепятся только к сверлильной головке.

Механизм подачи, состоящий из червячной передачи, горизонтального вала с реечной шестерней, лимба со связанными с ним деталями, рукояток, кулачковых и храповых обгонных муфт, является составной частью сверлильной головки.

Механизм подачи приводится в движение от коробки подач (см. рис.8) через перегрузочную муфту и предназначен для выполнения следующих функций:

• ручной подвод инструмента к детали
• включение рабочей подачи
• ручное опережение подачи
• выключение рабочей подачи
• ручной отвод шпинделя вверх
• ручная подача, используемая обычно при нарезании резьбы

Принцип работы механизма подачи заключается в следующем: при вращении штурвала 8 на себя проворачивается кулачковая муфта 12, которая через ступицу-полумуфту 14 вращает вал-шестерню 17 реечной передачи. Происходит ручная подача шпинделя.

Когда инструмент подойдет к детали, на валу-шестерне 17 возрастает крутящий момент, который не может быть передан зубцами кулачковой муфты 12, и ступица-полумуфта 14 перемещается вдоль вала-шестерни 17 до тех пор, пока торцы кулачковой муфты не станут друг против друга.

В этот период кулачковая ступица-полумуфта 14 проворачивается свободно относительно вала-шестерни на 20°. Угол 20° ограничивается пазом на муфте и штифтом 10.

На ступице-полумуфте 14 сидит двухсторонний храповый диск 15, связанный со ступицей-полумуфтой собачками 7. При смещении ступицы-полумуфты 14 влево храповый диск 15, преодолевая пружину 13, также смещается влево и зубцы диска входят в зацепление с зубцами второго диска б, прикрепленного к червячному колесу 16. Таким образом вращение от червяка I передается реечному валу-шестерне 17 и происходит механическая подача.

При дальнейшем вращении штурвала 8 при включенной подаче собачки 7 ступицы-полумуфты 14 проскакивают по зубцам внутренней стороны диска 15 и, таким образом, производится ручное опережение механической подачи.

При ручном выключении подачи штурвалом 8, повернув его в обратном направлении на 20° относительно вала-шестерни 17, на котором он сидит, зуб его кулачковой муфты 12 становится против впадины ступицы-полумуфты 14, которая вследствие осевой силы, возникающей благодаря наклону зубцов диска 15 и специальной пружины 13, смещается вправо и расцепляет диски и механическая подача прекращается.

Как указывалось выше, механизм подачи допускает ручную подачу шпинделя штурвалом 8. Для этого колпачок 9 необходимо переместить влево до отказа. При этом штифт II входит в паз муфты 12 и не дает ей возможности повернуться на 20°.

На левой стенке сверлильной головки смонтирован лимб 4, который во время подачи шпинделя приводится во вращение через пару шестерен 2 и 5.

Лимб предназначен для визуального отсчета глубины обработки и для настройки кулачка отключения автоматической подачи при достижении нужной глубины сверления.

Для визуального отсчета глубины обработки инструмент доводят вручную до контакта с обрабатываемой деталью и левой рукой устанавливают кольцо 3 в нужное положение. Отсчет глубины обработки производится по шкале на цилиндрической поверхности кольца 3. Для настройки кулачка на торцевой поверхности корпуса лимба имеется Т-образный паз.

Шпиндель

Шпиндель I (рис. 10) смонтирован на шариковых подшипниках. Осевое усилие подачи воспринимается передним упорным подшипником. Подшипники расположены в гильзе 2 шпинделя, которая при помощи реечной передачи имеет возможность перемещаться вдоль оси.

Регулировка подшипников шпинделя производится при помощи гайки, расположенной над верхней опорой шпинделя.

Форма и размеры конца шпинделя выполнены в соответствии с ГОСТ 2701-44.

Тиски поворотные

Тиски (рис. II) устанавливаются в кронштейне стола. Тиски предназначаются для легких сверлильных работ, не требующих высокой точности. Тиски могут поворачиваться и устанавливаться под любым углом относительно оси сверла.

В двух взаимно перпендикулярных положениях тиски зажимаются дополнительным клиновым зажимом, который является также фиксатором.

Принцип действия

Эксплуатация станка в действующем режиме происходит по следующему принципу. Обрабатываемую заготовку, необходимо установить и надёжно зафиксировать на рабочей поверхности координатного стола. Шпиндель с установленным инструментом должен располагаться в крайнем положении снизу. Используя систему продольного смещения рабочего стола, шпиндель необходимо отцентрировать.

Затем нужно убедиться в соосном расположении торца детали, предназначенной для обработки, и шпинделя. Исходя из кинематической возможности, в коробке скоростной передачи выбираем скорость вращения, подходящую для обработки. Включаем вертикальный электрический двигатель главного привода.

После настройки кинематической схемы, осуществляется движение инструментальной головки к торцу обрабатываемого изделия, и выполняют нужную технологическую операцию.

Кинематическая схема и конструкция оборудования

Несущим элементом вертикально-сверлильного станка данной модели, оснащенного одношпиндельной головкой, служит массивная колонна коробчатой формы, установленная на плиту-основание. В верхней части колонны смонтирована передняя бабка устройства, которая может перемещаться по ее направляющим. На передней бабке находится главный электродвигатель вертикально-сверлильного станка, а на ее нижней части – шпиндельный узел с рабочей головкой, в которой фиксируется режущий инструмент.

Шпиндельная головка станка – вид спереди

Во внутренней части шпиндельной бабки располагается коробка скоростей, отвечающая за регулировку частоты вращения сверлильной головки, а также обеспечивающая перемещение последней в вертикальном направлении коробка подач. За подъем и опускание рабочей головки станка отвечает реечный механизм, имеющийся в кинематической схеме передней бабки, а органом, при помощи которого этот механизм задействуется, является специальный штурвал.

Деталь перед началом обработки закрепляется на поверхности рабочего стола, который также имеет возможность перемещения по направляющим колонны. Высоту его расположения, которую выбирают в зависимости от габаритов обрабатываемой детали, изменяют при помощи вращающейся рукоятки, расположенной на передней стороне узла.

Регулируемый по высоте рабочий стол станка

Элементы, входящие в кинематическую схему рассматриваемого вертикально-сверлильного станка, функционируют следующим образом.

• Коробка скоростей за счет наличия в ее конструкции нескольких валов и ряда зубчатых передач позволяет регулировать скорость вращения сверлильной головки по 9 ступеням. Выходной вал коробки скоростей, который соединяется со шпиндельным узлом станка при помощи шлицевого соединения, выполнен в форме полой гильзы. При помощи реверсирования приводного электродвигателя можно изменять направление вращения рабочей головки оборудования, что необходимо в том случае, если в обрабатываемой детали нарезается внутренняя резьба.
• Подача шпинделя в вертикальном направлении, как уже говорилось выше, осуществляется за счет рейки, смонтированной в пиноли оборудования, и входящего с ней в зацепление зубчатого колеса, установленного в шпиндельной бабке. Коробка подач станка, в которой есть несколько зубчатых передач, позволяет регулировать вертикальное перемещение шпиндельного узла по 6 ступеням.
• И коробка скоростей, и коробка подач установлены в шпиндельной бабке вертикально-сверлильного станка, которая также может вертикально перемещаться по направляющим колонны. За это перемещение, осуществляемое за счет реечного и червячного соединения, отвечает соответствующая рукоятка.
• Вертикальное перемещение рабочего стола, запускаемое вращением соответствующей рукоятки, обеспечивают коническая и винтовая пары, которыми оснащена кинематическая схема данного конструктивного элемента станка.

Схема кинематическая вертикально-сверлильного станка 2Н118

К элементам, посредством которых осуществляется управление работой вертикально-сверлильного станка данной модели, относятся:

• вводный выключатель автоматического типа;
• выключатель освещения рабочей зоны;
• выключатель для запуска и остановки насоса, подающего охлаждающую жидкость;
• рукоятка, отвечающая за управление механизмом подач;
• кнопка, посредством которой включается механизм подачи;
• рукоятка, обеспечивающая выбор параметров подач;
• кнопочная станция, на которой смонтированы кнопки «Влево», «Вправо», «Стоп»;
• рукоятка, отвечающая за выбор требуемой скорости вращения сверлильной головки;
• рукоятка, обеспечивающая зажим сверлильной головки;
• болты, при помощи которых регулируется клин сверлильной головки;
• болты, предназначенные для регулировки клина рабочего стола;
• рукоятка, при помощи которой выполняют зажим рабочего стола;
• рукоятка, отвечающая за подъем рабочего стола по направляющим колонны;
• квадратный концевик валика, посредством которого приводится в действие механизм подъема сверлильной головки;
• кулачки, при помощи которых выполняется настройка циклов работы оборудования;
• отверстие (3/4 дюйма), в котором располагаются электрические контакты для подключения оборудования к питающей сети.

Специфика узлов и органов управления станка

Технические характеристики оборудования

Компоненты станка

Ознакомление с техническими характеристиками вертикально-сверлильного станка 2Н125 следует начать с анализа основных параметров. К ним относятся масса, которая составляет 880 кг и габариты – 235*78,5*91,5 см. Они позволяют установить оборудования на ограниченной площади рабочего помещения.

Помимо этого, к основным техническим характеристикам оборудования относят расстояния от рабочего торца шпиндельной головки до рабочего стола – от 6 до 70 см. Если же выполняется обработка деталей с относительно небольшой толщиной, следует учитывать другой показатель – степень удаления от шпинделя до рабочей поверхности плиты – от 69 до 106 см.

В паспорте станка указаны другие, не менее важные характеристики оборудования 2Н125. К ним относятся параметры рабочего стола:

• номинальный размер – 40*45 см;
• количество пазов Т-образной формы для фиксации заготовки – 3 шт.;
• вертикальное перемещение на максимальное расстояние 27 см.

Для выполнения операций сверления в конструкции есть многофункциональная шпиндельная головка. Для выбора оптимального режима обработки следует знать основные характеристики этого компонента станка:

• параметры смещения. Установочное составляет 17 см, на ход – 20 см;
• границы частоты вращения головки, об/мин – от 45 до 2000;
• число скоростей составляет 12;
• максимальный крутящий момент, Нм – 250.

Вертикально сверлильный станок 2Н125 имеет конус шпинделя Морзе 3. Это необходимо учитывать при выборе инструмента обработки, а также установки режима функционирования.

Для станка 2Н125 характерно 9 ступней подач. Быстрая смена инструмента обеспечивается механизмом оперативной остановки шпинделя.

Сверлильное оборудование

Оно используется в любых технологических цепочках, но главное назначение мелкосерийное и единичное изготовление. Такие станки выполняют ряд операций:

• нарезание резьбы;
• зенкование;
• сверление;
• подрезание торцов;
• развертывание;
• зенкерование.

Проведя обзор, их можно разделить на три больших группы в зависимости от выполняемых операций:

• специализированные, выполняют ограниченное количество действий;
• универсальные, составляют основную часть;
• специальные, работают без переналадки, по заданному циклу.

Классифицировать такие агрегаты можно по максимально используемому диаметру сверла:

• легкие, сверление до 12 мм;
• средние, получение отверстий 18-50 мм;
• тяжелые, высверливание 75 мм отверстий.

Главными отличительными особенностями металлорежущего оборудования являются движения, которые совершает режущий инструмент и приспособления. В нашем случае это вращение сверла и поступательная подача шпинделя. Все основные параметры включены в паспорт станка, который непосредственно входит в руководство по эксплуатации.

В этом документе можно найти инструкцию по креплению станка на рабочем месте. Прежде всего, он должен располагаться строго горизонтально по отношению к фундаменту. От этого зависит надежность работы всех механизмов. Это достигается использованием специальных уровней.

Конструкция станка предполагает следующие виды:

• настольные;
• колонные;
• радиально-сверлильные;
• глубокого сверления;
• многошпиндельные;
• центровальные;
• сверлильно-фрезерные;
• координатно-сверлильные;
• радиально-сверлильные.

Все они представляют собой сложные механизмы, поэтому до начала работы обслуживающий персонал должен внимательно ознакомиться с инструкцией по эксплуатации. И во время работы придерживаться всех рекомендаций.

1 Функциональность и сфера применения

Вертикально-сверлильный станок 2н135 был разработан силами инженеров Одесского конструкторского бюро промышленных установок.

Во времена СССР данный агрегат, собиравшийся на Стерлитамакском станкостроительно заводе, считался наиболее технологичным и надежным оборудованием для мелкой промышленности и единичного производства.

Технические характеристики данного устройства позволяют выполнять на нем такие функциональные операции как сверление, развертывание, зенкование, зенкерование и нарезание резьбы. Станок 2Н135 дает возможность оператору точно выбирать режим подачи сверла и количество оборотов, что позволяет оптимально подстроить устройство для работы с любыми материалами.

Широкая популярность данного оборудования в мелкопромышленном и бытовом использовании стала причиной появления большого количества разнообразных модификаций. Рассмотрим основные из них:

Эксплуатирующиеся станки 2Н135

• 2Н135К – вертикально-сверлильный станок координатного типа, который оборудован крестовой рабочей поверхностью;
• 2Е135А – сверлильный станок оснащенный системой автоматической подачи шпинделя. Оператор станка управляет оборудованием с помощью кнопочного управления;
• 2Н135-1 – от оригинальной модели данный станок отличается лишь наличием поворотного стола круглой формы, который способен вращаться вокруг несущей колонны;
• 2Н135Н – вертикально-сверлильный станок многопозиционного типа, оператор имеет возможность свободного перемещения функциональных элементов устройства вокруг оси несущей колонны;
• 2Н135-С – паспорт устройства говорит, что данный агрегат аналогичен базовой модели во всем, за исключением фланцевой пиноли. Данная модернизация дает возможность устанавливать рабочую головку одновременно на несколько шпинделей;
• 2Н135Ф2 – сверлильный станок, оборудованный ЧПУ (числовое программное управление). Самая современная модификация 2Н135, которая также снабжена револьверной головкой и крестовой рабочей поверхностью.

1.1 Конструкционные особенности

Несущая колонна агрегата выполнена в виде монолитной чугунной конструкции. Регулировка положения рабочего стола по несущей колонне выполняется оператором вручную, посредством отжима фиксирующего элемента и поворота регулирующего штурвала. Для перемещения рабочей поверхности на колонне предусмотрены специальные направляющие.

За подачу охлаждающей жидкости отвечает электронасос мощностью 120 Ватт, который расположен на поверхности опорной колонны. Подача жидкости выполняется через систему трубок, подводящих воду непосредственно к сверлу.

Конструкционная схема станка 2Н135

Силовой агрегат вертикально-сверлильного станка 2Н135 расположен поверх основного корпуса, в котором размещена коробка передач и шпиндельный блок. Кинематическая схема станка 2Н135 довольно простая: коробка скоростей и силовой агрегат соединяются посредством прямого вала.

Также на фронтальную панель вынесен датчик масла. Смазка функциональных элементов агрегата выполняется автоматическом режиме с помощью плунжерного насоса, оператору лишь необходимо отслеживать по датчику наличие необходимого количества масла.

Вертикально-сверлильный станок 2Н135 оборудован ручной системой подачи шпинделя. Данная система состоит из регулировочного штурвала, червячной передачи, кулачковой и обгонно-храповой муфты, лимба, и горизонтального вала с реечной шестерней.

Станки универсальные вертикально-сверлильные 2Н125, 2Н135, 2Н150

• Главная
• Видеотека Естествознание Физика
• Математика
• Химия
• Биология
• Экология

Обществознание

• Обществознание — как наука

Иностранные языки
История
Психология и педагогика
Русский язык и литература
Культурология
Экономика
Менеджмент
Логистика
Статистика
Философия
Бухгалтерский учет
Технические науки

• Черчение

Материаловедение
Сварка
Электротехника
АСУТП и КИПИА
Технологии
Теоретическая механика и сопромат
САПР
Метрология, стандартизация и сертификация
Геодезия и маркшейдерия
Программирование и сеть

• Информатика

Языки программирования
Алгоритмы и структуры данных
СУБД
Web разработки и технологии
Архитектура ЭВМ и основы ОС
Системное администрирование
Создание программ и приложений
Создание сайтов
Тестирование ПО
Теория информации и кодирования
Функциональное и логическое программирование
Программы

• Редакторы и компиляторы

Офисные программы
Работа с аудио видео
Работа с компьютерной графикой и анимацией
Автоматизация бизнеса
Прочие

• Музыка

Природное земледелие
Рисование и живопись
Библиотека

• Естествознание Физика

Математика
Химия
Биология
Экология
Астрономия
Обществознание

• Иностранные языки

Технические науки

• Теоретическая механика и сопромат

Сварка
Железная дорога
Паспорта и техническая документация

• Металлообра-батывающие станки

Деревообра-батывающие станки
Сварочное оборудование
Правила
Контакты

forkettle.ru
