Что такое твердосплавные борфрезы, их виды и где они применяются

Сфера применения шарошек

Область применение подобного инструмента фактически неограниченна, т.к. они дают возможность значительно упростить множество технологических процессов, которые связаны с обработкой металла. Твердосплавная фреза становится особенно незаменимым шлифовальным инструментом в следующих случаях:

• устройство выемок и пазов различной формы в толще металла (подобная способность востребована при врезке замков и прочих устройств в бронированные металлические двери);
• удаление грата и зачистка сварочного шва;
• обработка торцов изделия;
• выравнивание внутренних поверхностей уже выбранного паза;
• фигурная выборка по металлу.

Если для проведения работ с хрупкими или мягкими материалами используются фрезы с различного рода напылением, то для работы с титаном, чугуном и особо прочными сортами стали нужно использовать исключительно твердосплавные борфрезы EUROBOOR.

Во время изготовления различного рода металлоконструкций и в слесарном деле зачастую становится необходима обработка поверхностей сварного шва, выравнивание пазов различных форм и придание изделию определенной формы. Выполнение подобных работ при помощи ручных инструментов требует больших усилий и занимает достаточно много времени, делая работу менее продуктивной. А если говорить о особо твердых сплавах и материалах, тогда обработка становится и вовсе невозможной. Наиболее эффективными в этом деле становятся фрезерные головки (борфрезы) голландской компании EUROBOOR.

Борфрезы бывают

Из инструментальной углеродистой стали

С маркировками У – углеродистая инструментальная, цифра от 7 д 13 — процентное содержание углерода, А – высококачественная.

Например, У10А — распространенная марка стали с 10% содержанием углерода для производства борфрез.

Стойкость таких борфрез относительно невелика, ресурс ограничен, но изделия из мягких материалов без большой интенсивности работы они обрабатывают отлично. Цена очень доступна;

Из быстрорежущей стали Р6М5

Такой инструмент значительно дороже, но им можно обрабатывать углеродистые стали, среднелегированные и другие твёрдые материалы.

Он устойчивее к высоким температурам, неизбежным при работе на больших оборотах, поэтому мало деформируется, обеспечивая высокую точность работ;

Твердосплавные

Выполненные из карбида вольфрама (ВК25, ВК30) и других карбидов тугоплавких металлов, из минералокерамики, такие борфрезы легко берут высокопрочные стали, чугун.

Твердосплавные борфрезы – наиболее распространены на предприятиях, где работы борфрезами ведутся практически непрерывно;

Алмазные

Профессиональный инструмент, отличающийся особой стойкостью и максимальной ценой. Легко растачивает самые прочные материалы.

Часто используется для финишной доводки фигурных отверстий. После работы алмазными борфрезами на изделии практически не видно следов обработки, она становится предельно гладкой;

Абразивные

Делятся на два вида: с металлической рабочей головкой, на которую нанесено напыление из абразива и полностью выполненные из абразива – электрокорунда.

На предприятиях борфрезы зачастую работают в режиме нон-стоп. Чтобы увеличить тепло- и износоустойчивость и продлить инструменту жизнь, производители твердосплавных борфрез используют дополнительное покрытие.

Варианты покрытий:

• TiN, обладающий твёрдостью 2400 HV;
• TiAlN, с твёрдостью 3400 HV.

Методы контроля и испытаний

Борфрезы, при кажущейся простоте конструкции, инструмент очень точный, прочный, испытывающий огромные нагрузки. Качество его должно быть на высоте.

Поскольку рынок борфрез переполнен предложениями самых разных производителей, зачастую стремящихся увеличивать объёмы производства в ущерб качеству, контроль над соответствием ГОСТу необходим.

Крупные предприятия, постоянно использующие борфрезы, как правило, закупают их у нескольких проверенных поставщиков. И периодически сравнивают с образцами соответствия.

Качество материала, прочность спайки ножки и рабочей головки, точная центровка, идеальная геометрия, соотношение бакелитовой основы и качественного абразива – все это имеет значение для работы борфрезы.

Методов контроля несколько:

• Визуально, с лупой и штангенциркулем, проверяют внешний вид и шероховатость;
• На микроскопе и с помощью лазерных центровщиков проверяется, не имеет ли борфреза отклонений в центровке;
• Стойкость проверяется на электрическом или пневматическом оборудовании. В сумме длина проверочного фрезерования составляет 3000 мм, если d борфрезы < 10 мм, и 10000 мм, если d > 10 мм.

После проверочной работы на борфрезе не должно остаться сколов и выкрошки и она должна оставаться пригодной к работе.

Простейшую проверку качества твердосплавной борфрезы можно провести и в бытовых условиях.

Рассмотреть однородность абразива и калибровку зернистости с применением лупы. Достаточно ли прочен соединительный шов между рабочей частью и штифтом или пайка произведена некачественно, с большими разрывами.

Можно, зажав борфрезу в патрон дрели, включить инструмент на больших оборотах – несимметричная форма крутящейся фрезы, заметная даже глазу, скажет о неправильной центровке.

Несколько профессиональных советов

Если вы хотите увеличить время работы борфрезы для обработки металла, необходимо соблюдать несколько правил:

• Когда обрабатывается металлическая поверхность, рабочая часть должна находиться в полном контакте с обрабатываемой деталью.

• Хвостовик не должен дотрагиваться до обрабатываемого изделия. Борфреза может сломаться.
• Обрабатывая поверхность, необходимо исключить сильное давление на инструмент. Это может привести к перегреву шарошки и её поломке.
• Использование приспособления должно проводиться только на высокооборотистом оборудовании. Это позволит исключить заклинивание инструмента в металле. Высокая скорость даст возможность более тщательно обработать поверхность пазов.
• Для предотвращения сильного износа приспособления рабочая головка во время работы должна смазываться специальной смазкой. Она улучшит скольжение, а также уменьшит давление на инструмент.
• Для уменьшения износа режущей головки можно использовать особую суспензию. В её состав входит синтетическое машинное масло. Во время обработки инструмент постоянно смазывают таким составом.
• Не стоит начинать работу изношенной борфрезой. Придётся затратить немало физических усилий. Причём может поломаться сама фреза, а также используемое оборудование.

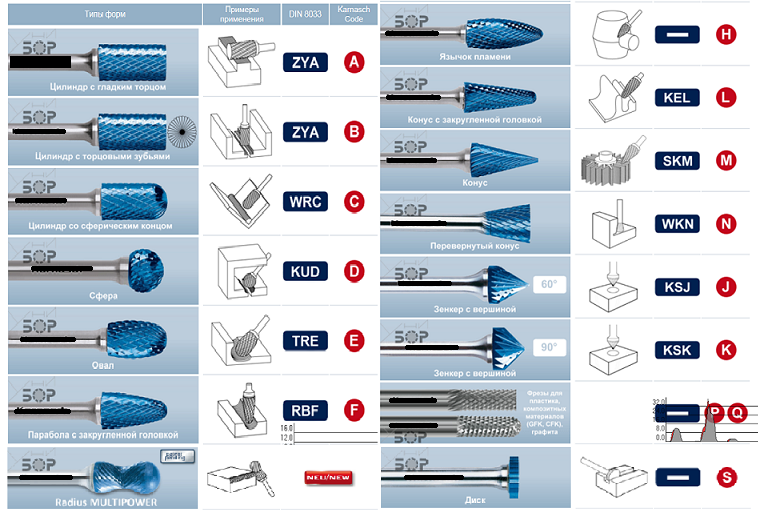

Классификация борфрез по типу режущей головки

По конструктивному решению борфрезы бывают разными. В зависимости от стоящих технологических задач, выбирается и форма режущей части инструмента. Правильно выбранный тип борфрезы значительно облегчает работу, делает геометрию точной, а результат близким к идеальному.

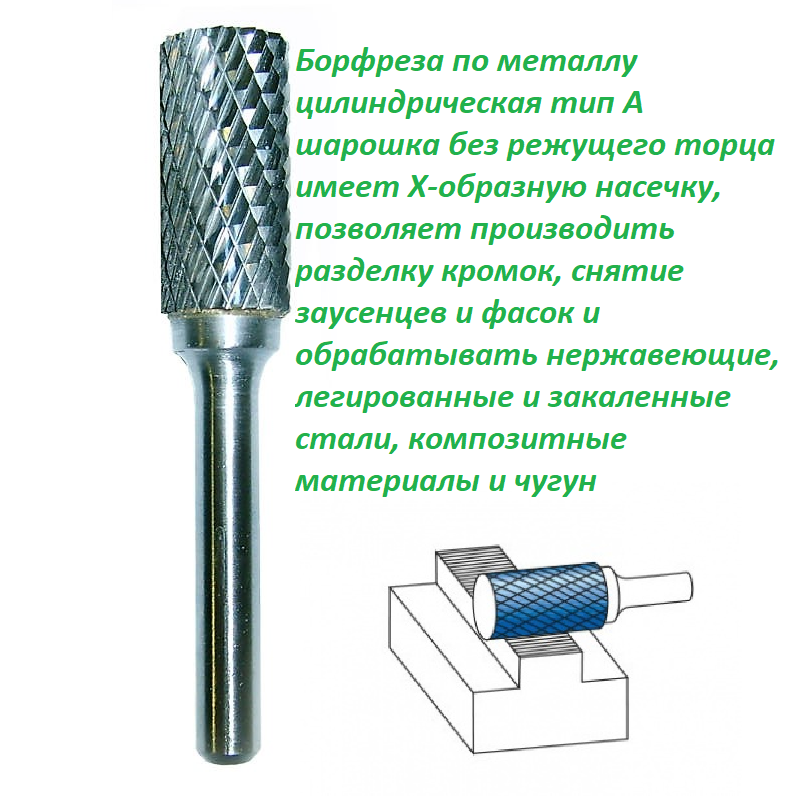

Тип А – борфрезы цилиндрические. Универсальные. Идеальны для плоскостей, заусенцев и отверстных выборок.

Тип В – борфрезы цилиндрические с торцом. В отличие от борфрез типа А имеют и торец с сечением. Универсальны, отлично обрабатывают поверхности и делают выборки.

Тип С – борфрезы сфероцилиндрические. Для поверхностей и радиусов. Закруглённый торец – рациональное решение для плавных изгибов.

Тип D – борфрезы сферические. Отлично обрабатывают внутренние отверстия, посадочные места под подшипник и контуры.

Тип Е – борфрезы овальные. Они идеальны для закруглённых углов и плавных траекторий.

Тип F – борфрезы гиперболические со сферическим торцом. Проверенное решение для формованных деталей с мягким контуром.

Тип G – борфрезы гиперболические с точечным торцом. Для снятия фаски, формирования точного угла, гравировки.

Тип H – борфрезы пламевидные. Идеально для обработки формованных изогнутых деталей.

Тип J – борфрезы конические 60%. Лучший вариант для зенкования под заданным углом.

Тип К – борфрезы конические 90%. Для кромок, фасок, зенкования.

Тип L – борфрезы сфероконические. Для сложных мест.

Тип М – борфрезы конические. Для труднодоступных мест, тонких задач и точечных рассверловок.

Тип N – с обратным конусом. Такая твердосплавная борфреза надёжна и удобна для углов и скрытых выборок.

Три варианта величины зуба

• F — мелкий зуб
• М – средний зуб
• С – крупный зуб

Учитывая профиль поверхности, обозначения величины зуба выглядят так:

Теперь, зная характеристики борфрез по материалам изготовления, типам профиля и видам насечек, мы можем правильно выбрать инструмент для работы, а также «прочитать» маркировку любой борфрезы.

Государственный Стандарт Российской Федерации устанавливает технические единства единиц измерения, нормы размеров, типов, обозначений, сталей, сплавов, шероховатостей и их допустимые погрешности. Так, согласно ГОСТ Р 52780-2007, маркировку Борфреза С 10 20 М 06 40 ГОСТ Р 52780 – 2007 мы будем понимать так:

• Борфреза сфероцилиндрическая (тип С),
• диаметр режущей части — 10 мм,
• длина режущей части — 20 мм,
• средний зуб, длина хвостовика — 6 мм,
• диаметр хвостовика — 40 мм.

На рисунке представлена сфероцилиндрическая борфреза со стандартной заточкой.

Типы борфрез по металлу

Типы борфрез по металлу определяют по их основным характеристикам. Расскажем о них.

Формы борфрез

Борфрезы выпускают с различными по форме головками.

1. Цилиндрические борфрезы (тип A). Предназначены для обработки плоских поверхностей и снятия заусенцев.

Изображение №2: обработка заготовки цилиндрической борфрезой

Цилиндрические борфрезы с торцами (тип B). Ими обрабатывают не только плоские поверхности, но и различные выборки.

Изображение №3: обработка заготовки цилиндрической бофрезой с торцом

Сфероцилиндрические борфрезы (тип C). Применяются для обработки поверхностей и радиусных переходов.

Изображение №4: обработка детали сфероцилиндрической бофрезой

Сферические борфрезы (тип D). Их сфера применения — обработка контуров и глухих отверстий.

Изображение №5: применение сферической борфрезы

Овальные борфрезы (тип E). Предназначены для обработки угловых швов и формованных деталей.

Изображение №6: обработка заготовки овальной борфрезой

Параболические борфрезы с закругленными концами (тип F). Их используют для тех же целей, что и инструменты с овальными головками.

Изображение №7: обработка детали параболической борфрезой типа F

Параболические борфрезы с заостренными концами (тип G). С их помощью выполняют финишную обработку угловых швов и снимают фаски.

Изображение №8: применение параболической борфрезы типа G

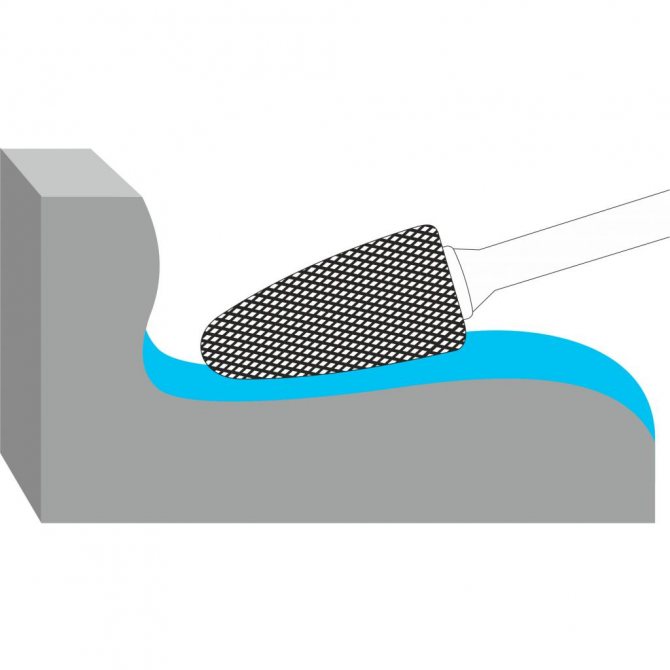

Пламевидные борфрезы (тип H). Используются для обработки формованных деталей.

Изображение №9: обработка детали пламевидной борфрезой

Конические борфрезы (конусность — 60°, тип J). Их основные сферы применения — зенкование, снятие фасок и обработка кромок.

Изображение №10: обработка детали конической борфрезой типа J

Конические борфрезы (конусность — 90°, тип K). Применяются для тех же целей.

Изображение №11: применение конической борфрезы типа K

Конические борфрезы с закругленными концами (тип L). Лучше всего подходят для обработки формованных деталей и труднодоступных мест.

Изображение №12: обработка детали конической борфрезой с закругленным концом

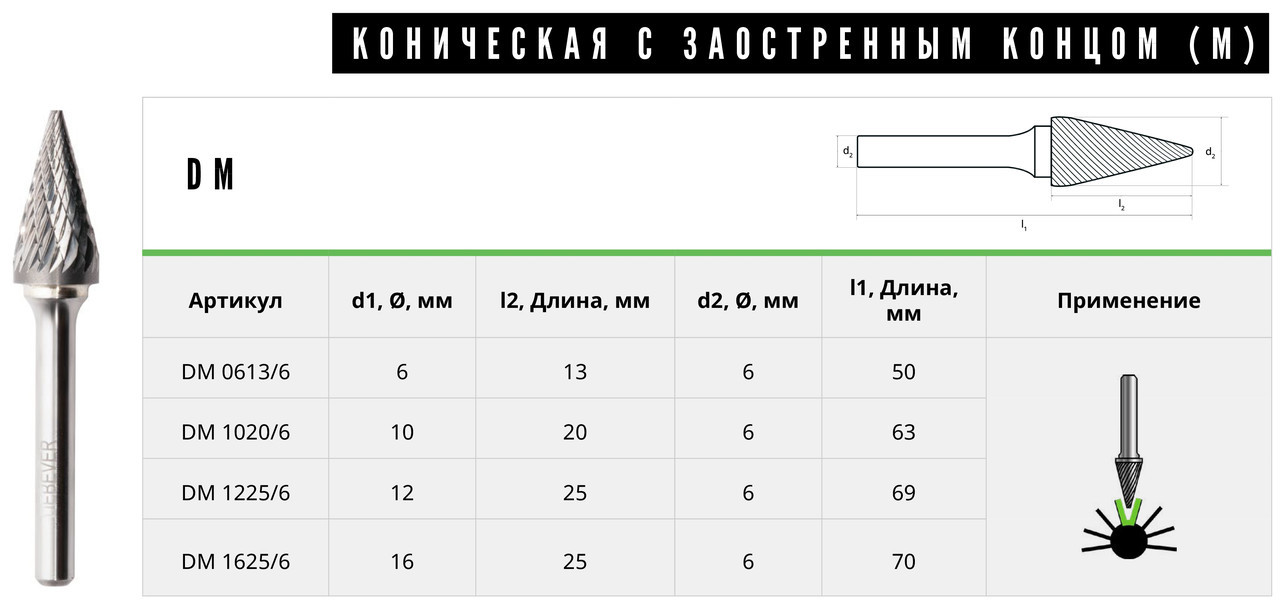

Конические борфрезы с заостренными концами (тип M). Сферы применения те же.

Изображение №13: применение конической борфрезы с заостренным концом

Конические борфрезы с обратными конусами (тип N). Ими обрабатывают углы и пазы.

Изображение №14: применение конической борфрезы с обратным конусом

Типы заточек (насечек)

Существуют борфрезы с заточками следующих типов.

1. Заточка-стружколом. Борфрезы с такими насечками применяют для черновой обработки.
2. Укрупненная. Борфрезы с такой заточкой предназначены для обработки алюминия и иных мягких металлов.
3. Одинарная. Профиль зуба используется максимально. Борфрезы с одинарными насечками используют для быстрого снятия припусков. Качество обработки — высокое. Стружка получается длинной.
4. Двойная. Слои металла при использовании инструментов с такой заточкой снимаются легко и точно. Качество поверхности также на высоте.
5. Улучшенная. Борфрезы с улучшенными насечками предназначены для обработки заготовок из закаленных сталей и для использования при очень высоких требованиях к качеству поверхности.
6. Алмазная. Борфрезами с такими заточками обрабатывают заготовки из особо твердых материалов. Поверхности получаются очень чистыми.

Фотография №2: борфрезы с алмазными заточками

Назначение и особенности инструмента

История борфрез насчитывает не один десяток лет, в течение которых данный инструмент постоянно совершенствовался. Между тем за время, прошедшее с момента изобретения борфрезы, ее конструкция практически не изменилась. Как и прежде, любая шарошка состоит из хвостовика, при помощи которого она фиксируется в патроне используемого оборудования, и рабочей части, выполняющей основную работу по резке.

Обработка при помощи борфрез осуществляется вращающимся инструментом, при этом скорость его вращения может доходить до 60 000 об/мин. В связи с этим при использовании шарошек следует учитывать, что оборудование, на которое они будут установлены, должно обеспечить им высокую скорость вращения.

Преимуществом использования борфрез в паре с ручным инструментом является возможность обработки труднодоступных поверхностей

При выборе борфрез по металлу руководствуются такими параметрами, как:

• тип обработки, которую предстоит выполнить;
• характеристики материала, из которого изготовлено обрабатываемое изделие;
• размеры обрабатываемых элементов.

Следует иметь в виду, что именно правильный выбор инструмента (наряду с его качественными характеристиками) оказывает основное влияние на результаты выполняемой обработки.

Насечка борфрезы должна соответствовать типу обрабатываемого материала

Борфрезы, предназначенные для работ по металлу, благодаря своим характеристикам и функциональным возможностям находят широкое применение во многих сферах. Это, в частности, машино- и автомобилестроение, электронная промышленность, ювелирное дело, полиграфия и др.

Борфрезами, рабочая часть которых может иметь очень миниатюрные размеры и различную конфигурацию, выполняют обработку рабочих поверхностей матриц и литейных форм, наносят на поверхность изделий из металла различные узоры и надписи, растачивают и шлифуют отверстия и пазы, отличающиеся даже значительной глубиной и сложной конфигурацией.

Граверные борфрезы для миниатюрных работ

Среди домашних умельцев борфрезы по металлу также пользуются большой популярностью. Используя такой универсальный и эффективный инструмент, установленный на обычную электрическую дрель или шуруповерт, можно быстро и аккуратно зачистить сварной шов, расточить отверстие или паз, снять с детали острые края, отшлифовать мелкие элементы из металла, сделать поверхность металлического изделия идеально ровной и гладкой.

Конструктивные особенности и назначение борфрезы

Конструкция борфрезы представляет собой металлический стержень с напаянной головкой с одной стороны и хвостовиком – с другой. В зависимости от назначения инструмента форма головки и конфигурация зубьев может различаться. Основное предназначение боров состоит в обработке сварных швов, также применяется при изготовлении матриц и пресс-форм. Твердосплавные фрезы активно используются в ювелирном деле, стоматологии и даже при выполнении маникюра.

Основные разновидности борфрез:

• цилиндрическая;
• коническая;
• овальная;
• пламевидная;
• сферическая;
• параболическая;
• сфероцилиндрическая;
• с дисковыми концами и под углом;
• radius multipower.

При установке на шлифовальное оборудование борфреза может обрабатывать металл в труднодоступных и отдаленных местах, куда мастер вручную просто не достанет.

Как правильно пользоваться?

После покупки шарошки по металлу нельзя бездумно браться за работу. Нужно учитывать ряд правил, которые помогут продлить долговечность оснастки, сохранить целостность обрабатываемой детали:

1. Перед тем как запускать дрель или двигатель оборудования нужно закрепить заготовку, продумать план работ, чтобы не останавливаться во время обработки.
2. Выбирать электроинструмент с большим запасом мощности.
3. При запущенном двигателе нельзя притрагиваться к рабочей поверхности хвостовиком. Это может спровоцировать поломку оснастки.
4. Категорически запрещается давить на инструмент сверху. Борфреза сломается от повышения нагрузки.
5. Чтобы увеличить долговечность фрезы, нужно использовать специальные смазки. Они улучшают скольжение, охлаждают рабочую зону.
6. Перед началом работы необходимо проверять целостность хвостовика и рабочей головки. При наличии сколов, трещин, неровностей на режущей части её необходимо заменить.

Автослесари, кузнецы, жестянщики рекомендуют работать на максимальных оборотах дрели. Это позволяет улучшить параметры рабочего процесса, добиться лучшего результата. Высокие обороты позволяют снизить риск заклинивания фрезы в заготовке. Борфрезы по металлу — незаменимая оснастка, которая используется как в быту, так и на производстве. Бывают разные виды фрез

При работе с ними важно учитывать ряд правил, уметь выбирать оснастку в строительном магазине

Профили рабочей части

Стандартная заточка. Имеет одну длинную насечку. Подходит для литых деталей, сварочных швов, сплавов, латуни, стали, в том числе и стойкой термообработанной. Позволяет делать большие припуски. Стружка — длинная. Эффективность оптимальна.

Двойная заточка. Имеет крестообразные насечки на рабочей поверхности, в результате чего образуются зубцы. Универсальный тип. Подходит для работы с любыми материалами. Уменьшает вибрацию борфрезы, что позволяет лучше контролировать процесс. Обеспечивает высокую скорость реза. Оставляет чистую гладкую поверхность. Образовавшиеся в результате насечки зубья бывают прямые и разнонаправленные. Борфреза с такой заточкой производит мелкую стружку.

Крупная заточка. Имеет одну широкую насечку (ширина и угол могут отличаться). Отлично подходит для мягких материалов, таких как алюминий, и там, где нужно снять большой объём. Быстрая работа с крупной стружкой.

Классификация борфрез

Различия в конструкции борфрез разных категорий позволяют оптимально подбирать такой инструмент для решения определенных технологических задач. Борфрезы по металлу классифицируются по своему конструктивному исполнению. Так, в зависимости от данного параметра они могут быть:

• одноконусными;
• двухконусными;
• трехконусными.

Каждый из представленных выше типов борфрез выбирается в зависимости от характера технологических задач, которые предстоит решить с их помощью.

Маркировка твердосплавеных борфрез

Форма рабочей (режущей) головки – еще один параметр, по которому борфрезы разделяются на различные категории. На сегодняшний день борфрезы выпускаются с рабочими головками следующих форм:

• цилиндрической;
• конической;
• круглой;
• полуовальной;
• овальной.

Формы режущей части борфрез по металлу

На выбор инструмента с рабочей головкой определенной формы также оказывает влияние характер предстоящих технологических задач. Например, для гравировки по металлу используется борфреза коническая, для расточки и шлифовки отверстий и пазов – инструмент с цилиндрической рабочей головкой, для зачистки сварных швов и обработки плоских поверхностей – шарошки, режущая часть которых имеет круглую форму.

Форма борфрезы подбирается в зависимости от конфигурации обрабатываемой поверхности

Если говорить о материале изготовления борфрез по металлу, то в зависимости от данного параметра они делятся на следующие

1. изготовленные из углеродистой стали;
2. абразивные (борфрезы данной категории делятся на два типа: с металлической рабочей головкой, на поверхность которой нанесено напыление из абразивного материала, и с режущей частью, целиком выполненной из абразива – электрокорунда);
3. с напылением из алмазной крошки (алмазные борфрезы);
4. твердосплавные (к их хвостовику из углеродистой стали методом пайки крепится рабочая головка из твердого сплава).

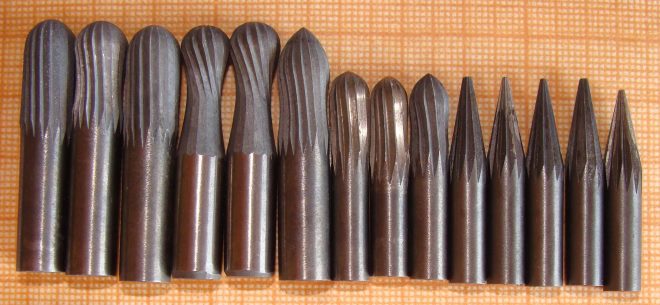

Борфрезы по металлу, изготовленные из углеродистой стали, самые недорогие из представленных, но их рабочий ресурс минимальный. Приобретать шарошки данного типа можно в том случае, если использоваться они будут не слишком часто и не в интенсивном режиме. Свою эффективность борфрезы из углеродистых сталей проявляют при несложной обработке не слишком твердых материалов.

Простые борфрезы из углеродистой стали

Алмазные борфрезы, при помощи которых можно успешно выполнять обработку высокопрочных и хрупких металлов, являются профессиональным инструментом, подходящим как для домашнего, так и для промышленного использования. При помощи таких шарошек, рабочие головки которых могут иметь любые размеры и конфигурацию, можно выполнять расточку и тонкую шлифовку отверстий, при этом поверхность, формируемая после такой обработки, получается идеально ровной и гладкой. Именно алмазными борфрезами чаще всего оснащают гравировальные установки.

Алмазные борфрезы

Борфрезы твердосплавные, отличающиеся самым высоким рабочим ресурсом среди инструментов подобного назначения, используются преимущественно в производственных условиях. Применяя твердосплавные борфрезы, которыми оснащается мощное и высокооборотистое оборудование, можно выполнять обработку металлов самой высокой твердости (чугуна, нержавеющей и жаропрочной стали, титана и др.).

Борфрезы из твердого сплава подходят для подгонки форм и завершающей обработки различных металлических поверхностей

Борфрезы, используемые для выполнения работ по металлу, различаются и по типу заточки режущей части. Так, в зависимости от данного параметра борфрезы могут быть:

• с тонкой нарезкой режущей части;
• с универсальной нарезкой;
• с ультратонкой нарезкой;
• предназначенные для выполнения работ по алюминию.

Стандартные типы зубьев

HP-3

Универсальный тип зубьев. Используется очень часто:

• Высокая производительность резания благодаря разнонаправленным зубьям:
  • резка в умеренном режиме
  • мелкие стружки
• Используется для всех сортов стали и чугуна, например:
  • чугун
  • сталь <60 HRC
  • высококачественная сталь (нержавеющая сталь)
  • сплавы на основе никеля и титана
• А также медь, латунь, бронза

HP-2

Простой тип зубьев. Используется очень часто:

• Высокая производительность резания с хорошим качеством обрабатываемой поверхности
• Используется для всех сортов стали, например:
  • чугун
  • сталь <60 HRC
  • высококачественная сталь (нержавеющая сталь)
  • сплавы на основе никеля и титана
• А также медь, латунь, бронза

HP-4

Благодаря сверхточным разнонаправленным зубьям достигается:

• Превосходный контроль (включая в тяжело доступных местах)
  • резка с умеренной скоростью
  • мелкие стружки
  • хорошее качество обрабатываемой поверхности
• Средняя производительность резания
• Используется для всех сортов стали и чугуна:
  • включая особенные тяжелообрабатываемые металлы прочностью ок. 70 HRC
  • чугун
  • высококачественная сталь (нержавеющая сталь)
  • высокожаропрочные материалы, как, напр.: сплавы на основе никеля и кобальта

HP-7

Для грубой резки и наилучшего удаления материала:

• Сплавы на основе алюминия
• Легкие материалы
• Мягкие цветные металлы (цветные металлы)
• Полимеры

Советы по применению борфрезы

Если вы хотите увеличить время работы борфрезы для обработки металла, нужно соблюдать несколько правил:

•    если проводите обработку металлических поверхностей, рабочая часть должна находиться в полном контакте с обрабатываемой деталью; •    хвостовик не должен дотрагиваться до обрабатываемых изделий, иначе борфрезы могут прийти в негодность; •    обрабатывая поверхности, нужно исключить сильное давление на инструмент, т.к. это может стать причиной перегрева шарошки и поломке; •    применение инструмента должно осуществляться исключительно на оборудовании с высоким уровнем оборотов, что позволит исключить заклиниванием инструмента в металле – это гарантирует более  тщательную обработку поверхности пазов; •    необходимо использовать специальную смазку, которая будет улучшать скольжение, уменьшать давление и предотвращать сильный износ приспособление рабочей головки; •    минимизировать уровень износа режущей головки можно при помощи особой суспензии, в состав которой входит синтетическое машинное масло – он постоянно должен смазываться подобным составом; •    ни в коем случае не начинайте работу изношенным инструментом, т.к. нужно будет затратить массу физических усилий, в это время может прийти в негодность сама фреза, а также используемое оборудование.

И, конечно же, не нужно забывать о безопасности. Ведь во время работы образуется большое количество мелкой стружки, которая летит в разные стороны. Поэтому прежде чем начать работу, обязательно себя обезопасьте: на глазах должны быть одеты специальные очки, на руках должны быть перчатки, а рот должна прикрывать защитная маска.

Материалы для производства борфрез

Материалом для производства хвостовиков борфрез служит среднеуглеродистая легированная сталь. Основная марка — 30ХГСА. А вот головки борфрез изготавливают из различных материалов. Перечислим их.

1. Инструментальная углеродистая сталь (У10А, У12А). Инструменты из этих материалов отличаются низким сроком службы и стоят недорого. Применяются для обработки изделий их мягких металлов. Устанавливаются на дрели и граверы.
2. Быстрорежущая сталь Р6М5. Инструментами из этого материала можно обработать практически все марки углеродистых и среднелегированных сталей. Такие борфрезы применяются чаще всего.
3. Твердые сплавы. Рабочие части обычно изготавливают из металлокерамики (ВК25 и ВК30). Также встречаются изделия с головками из минералокерамики и безвольфрамовых твердых сплавов. Такими борфрезами обрабатывают заготовки из жаростойких и нержавеющих сталей, а также чугуна.
4. Твердые сплавы с алмазным напылением. Это самый дорогой профессиональный инструмент.

Классификация

Основные параметры классификации инструмента – это способ заточки и форма режущей части. В зависимости от способа заточки существуют следующие варианты исполнения:

• Обычная заточка – максимально используется профиль зуба, получается очень длинная стружка.
• Укрупненная заточка – для работы с мягкими металлами. Позволяет снять максимум металла без налипания.
• Алмазная головка – для работы с закаленными материалами, обладает высокой стойкостью к износу и образует гладкую и чистую поверхность.
• Улучшенная заточка. Применяется при обработке закаленной стали при высоких требованиях к чистоте обработки поверхности.
• Двойная заточка. Обеспечивает легкий и точный съём слоёв материала, высокое качество поверхности. Применяется при чистовой обработке.
• Стружколом. Заточка применяемая для черновой обработки, позволяет снять максимально толстый слой материала.

Возможность обработки поверхностей зависит от конфигурации головки. Существуют следующие основные формы рабочей головки борфрезы:

• Коническая. Применяется при обработке галтельных канавок и пазов.
• Круглая. Оптимальна при подготовке посадочных гнезд под подшипники и детали сферической формы.
• Цилиндрическая. Используется для обработки плоских поверхностей и снятия заусенцев.
• Специальная форма (овал, пламевидная, обратный конус и т. д.). Применяется для обработки сложных поверхностей.

Технология изготовления борфрез

Изготовление борфрез ведется в два этапа.

1. Изготовление хвостовика для борфрезы.

   Пруток разрезается.

2. Один его конец заправляется на шлифовально-обдирочном станке.
3. Пруток правится на правильно-калибровочном станке.
4. Конец подрезается, центрируется и отрезается.
5. Подрезается второй конец.
6. Протачивается конус и снимается фаска.
7. На конусе фрезеруется канавка.

Производство борфрезы.

1. К хвостовику припаивается заготовка.

Удаляются остатки флюса.
Хвостовик протачивается по наружному диаметру.
Снимается фаска и подрезается шейка.
Происходят закалка и отпуск.
Хвостовик шлифуется по диаметру.
Рабочая часть шлифуется по наружному диаметру.
Обрабатывается профиль головки.
Шлифуются шейка рабочей части и торец хвостовой части.
Шлифуются зубья борфрезы.
Изделие промывается.
Наносится маркировка.

Фотография №3: изготовление борфрезы

На что обратить внимание при выборе шарошки

При выборе шарошки в первую очередь необходимо разобраться, для обработки какого металла (или другого материала) она предназначена. В какой-то мере здесь может помочь правило: чем выше твердость обрабатываемого материала, тем мельче насечка. Но не всегда. Кроме того, надо хорошо представлять, какие поверхности каких металлов предстоит обрабатывать и подходит ли выбранная форма шарошки для данных целей. Все это является очень важными характеристиками, поэтому лучше всего не заниматься самодеятельностью, а воспользоваться таблицами из каталогов производителей, подобных тем, что приведены выше.

Еще одним фактором, ограничивающим выбор подходящей шарошки, является скорость вращения вашего электроинструмента. Если это электродрель, то шарошка из твердых сплавов при фрезеровке металлов не сможет работать на паспортных режимах резания, поэтому ее приобретение экономически невыгодно. Лучший вариант шарошки на дрель для обработки металлов — это инструмент из быстрорежущей стали. Также важными параметрами любой борфрезы являются диаметр и длина хвостовика. Масса металла хвостовика гасит возможную вибрацию, поэтому по возможности нужно выбирать максимально доступный диаметр. Длина, напротив, является фактором, способствующим вибрации, что особенно проявляется на металле с неравномерной структурой. Поэтому она должна точно соответствовать предполагаемым видам обработки.

Горячая линия для мгновенной покупки

Если перед вами стоит задача обработать металл или любую другую твердую поверхность, тогда на помощь всегда придут борфрезы Euroboor. Это универсальный инструмент с алмазной заточкой, который без проблем сможет справиться совершенно с любыми поставленными задачами. В каталоге представлены модели с разным видом наконечников, поэтому вы сможете подобрать оптимальный вариант, отталкиваясь от собственных целей. Наши специалисты всегда помогут сделать правильный выбор. Доставка осуществляется в любую точку России и ближнего зарубежья.

Преимущества твердосплавных борфрез EUROBOOR

Ни для кого не станет новостью, что плохого товара у данного голландского производителя просто не бывает. Твердосплавные фрезерные головки не стали исключением, а скорее, это лучшее этому подтверждение. Это инструмент профессионального класса, который без проблем может выдерживать сверхвысокие нагрузки и при этом без малейшего риска для самого пользователя. Даже учитывая высокую прочность и эксплуатационные характеристики, стоимость остается вполне доступной для широкого круга потребителей. Среди преимущества также стоит отметить следующие качества:

• большой ассортимент различных форм борфрез;
• значительная долговечность и высокая прочность;
• соответствие требования не только отечественным, но и европейским стандартам;
• широкий выбор не только форм, но длины и диаметра инструмента.

Высокая прочность материала дает возможность использовать фрезерные головки EUROBOOR с мощным электроинструментом, работающим на высоких оборотах, что дает возможность повысить скорость выполнения работ, сделав работу более продуктивной, а значит, рентабельной.
