Гидроабразивная резка металла и алюминия

2 Установка гидроабразивной резки металла – особенности конструкции

Установка гидроабразивной резки настолько же уникальна, как и сама технология, несопоставима по конструкции ни с одним известным оборудованием для подобного вида обработки изделий. Первая ее особенность – наличие рабочей ванны, в которой происходит резка, имеющей следующие элементы:

Несущие опоры из нержавеющей стали, приспособленные для простой, быстрой замены при наступлении износа.
Быстросъемные ребра для поддержки разрезаемого материала. Устанавливаются на несущие опоры и обеспечивают их защиту от гидроабразивной струи.
Система быстрого набора, выпуска воды, обеспечивающая обработку заготовок, полностью погруженных в водную среду – рабочая зона защищена от образующейся пыли (остается в воде) и шума, уровень которого снижается до 65 Дб.

Следующая особенность – бак для абразива, обеспечивающий простоту работы с оборудованием:

конструкция позволяет пополнять запас абразивного материала даже в процессе работы установки – существенная экономия времени;
оборудован датчиками контроля объема абразива.

Имеет свои особенности и система перемещения:

У станка консольная конструкция, оснащенная ременным приводом, осуществляющем перемещение по осям.
Ременной привод наиболее приспособлен для использования на гидроабразивных станках, так как практически не боится, когда в него попадает абразивный материал. Привод прост в эксплуатации, а в случае износа легко заменяем.
Высокая точность позиционирования (±0,025 мм) обеспечивается индуктивными линейными датчиками.
Осевое перемещение осуществляется по линейным направляющим, благодаря чему обеспечивается плавность скорости и хода, точность позиционирования.

Самый важный узел гидроабразивной установки – насос высокого давления, осуществляющий сжатие и доставку воды в рабочую зону. Автоматическое управление всеми параметрами процесса резки производится системой ЧПУ. Для удобства быстрой и точной настройки или привязки все станки оснащены переносным пультом с маховичком.

Система поддержания постоянного зазора представляет собой особый контактный механизм, перемещающийся по листу и обеспечивающий поддержание оптимального расстояния между поверхностью изделия и фокусирующей трубкой. Это способствует качеству и точности реза, а также не допускает опасности столкновения трубки с заготовкой.

Особая конструкция станков – угловая голова:

обеспечивает подвижность режущей головки в 2 плоскостях с поворотом на углы наклона до 60° включительно – это позволяет обрабатывать криволинейные поверхности, фаски, компенсировать конусность в процессе обработки;
конструкцией предусмотрено, что при выполнении фаски или компенсации конусности перемещение происходит только по 1 поворотной оси – это обеспечивает неизменность угла и высокую точность;
сложные поверхности могут обрабатываться одновременно по 5 координатам.

Станок для гидроабразивной резки металла оборудован системой загрузки обрабатываемого материала. Наибольшее распространение получили:

Кран-балки, оснащенные механическими или вакуумными захватами. В качестве силовой установки используется тельфер.
Подъемники гидравлические, пневматические с регулируемыми рычагами, которые поддерживают материал в самых важных местах – получили широкое применение при работах с хрупкими материалами.

Датчик, контролирующий подачу абразивного состава:

Проверяет количество поступающего абразива во время обработки – рез может выполняться без присутствия оператора.
Обеспечивает остановку работы станка при попадании посторонних материалов (не предусмотренных фракций или остатков мешковины) в режущую головку. Допустимый диапазон задается со стойки оператора (можно изменить в процессе обработки).

На станок, при необходимости, можно установить ультразвуковую или лазерную систему сканирования поверхности заготовки. Устройство выявляет неровности поверхности заготовки и тем самым обеспечивает поддержание требуемого зазора, а также максимальную точность резки.

Гидроабразивное оборудование может быть оснащено устройством удаления отработанного абразива:

состоит из насоса и бака отстойника;
отличительная особенность – использование насоса мембранного типа, который прост в обслуживании и максимально приспособлен для эксплуатации в агрессивных средах;
удобство работы обеспечивается тем, что бак для абразива оборудован быстросъемными разъемами для легкого подсоединения шлангов, а также приспособлен к транспортировке погрузчиком или кран-балкой.

Возможности гидравлического процесса

Одним из основных достоинств гидроабразивного способа порезки является отсутствие нагревания и сколов поверхности, которые присущи при традиционном разрезании предметов.

За счет усовершенствования станков и современных технологий удалось расширить их сферу использования и функциональные возможности:

Возможность произвести нестандартную порезку материала. При этом изменение угла реза не влияет на качество порезки. Точность реза металла под углом дает возможность использовать готовые заготовки без последующей обработки.
Станки для порезки металла узконаправленной струей можно применять в металлопрокате. Так наибольшая толщина металла при резке составляет 200 мм для среднеуглеродистой стали, 120 мм для высокопрочных сплавов.
Есть станки, которые могут работать без участия человека в полностью автономном режиме. При этом необходимо, чтобы была установлена определенная программа, регламентирующая работу станка. При помощи программного управления можно вырезать даже очень сложные детали.
Сегодня широкое распространение имеет гидроабразивная порезка труб. С помощью специальных станков удается получить идеально ровную отрезанную окружность.
Искусство — точная фигурная резка дает возможность применять станки во время изготовления декоративных элементов, предметов украшения и т. д. Точность выполнения фигур и качество реза зависит во многом не от опыта рабочего, а от качества программного обеспечения и используемого оборудования. Там, где требуется, чтобы отклонения были не больше 0,5%, применяются станки с ЧПУ.

Достоинства такого метода

На самом деле, гидроабразивная резка металла – это не что иное, как огромный успех в сторону качественной и точной обработки конструкций. Только такими станками можно резать трубы как масло, не оставляя окалин, или, что еще хуже, заусениц.

Гидроабразивная установка

Аппараты для проведения таких работ стоят достаточно дорого. Конечно, это нельзя считать достоинством, но выполнять водяную резку металла настолько качественно невозможно дешевым оборудованием. К тому же производители станков объясняют за что именно приходится платить свои кровные.

Дело все в том, что станки очень легкие и простые в установке. Они способны крепятся даже к тонким стенам, не разрушая их. Во время работы со станком не будет металлической пыли или дыма. Все проходит быстро, плавно и безопасно.

Из-за того, что у станков в принципе нет режущего элемента, то никогда не появится необходимости в его затачивании. Последнее, кстати, стоит ой как не дешево.

Станки для резки водой универсальны. Им по зубам не только металл, но и другие материалы.

Например, не раз отмечалось использование станков в резке материалов различной плотности:

Стекло. При проведении таких работ ничего не портится, на полотне нет трещин, рисунок может быть любой формы и размера.
Керамика. Вырезание в ней различных мелких отверстий позволяет играть с формами и дизайном.
Различные горные породы, среди которых мрамор, камень, гранит и так далее. Все, кто работал с такими материалами знает, как сложно не повредить структуру, делая срезы.
Резина и пластик. Даже когда материалы не в «чистом» виде, а совмещены друг с другом, все разрезается без проблем.

Резина при гидроабразивной резке не подвергается влиянию высоких температур

Так что, воспользоваться услугами гидроабразивной резки металла могут и те, кто с металлопрокатом и его отраслями никакого дела не имеет.

Расходные материалы

Чтобы создать режущую поверхность, требуется всего две составляющих:

вода;
абразив.

Последний расходуется очень быстро – около 350 грамм в минуту. В его состав входит исключительно натуральный песок из граната, размером не более 600 микрон.

Существует мнение, что гранатовый песок можно заменять на любой другой. К сожалению, это наглая ложь, ведь такая подмена не только сделает срез низкого качества, но и довольно быстро приводит к износу важные части механизма.

Процесс подачи воды и абразива

Вода, в свою очередь, должна быть очищена. Чем больше в ней примесей, тем менее качественно получается резать металл или любой другой материал.

Конечно, воздух и электричество – это тоже важно, но принципиальнее следить именно за водой и абразивом

Управление

Для эффективной работы станка необходим труд нескольких инженеров и операционистов. Проектировщик обязан создать проект в специальной компьютерной среде. Затем файл помещается в память устройства. Машина сама распределяет функции на остальные узлы. Сотрудник отвечает за достаточное количество расходных материалов, за запуск программы, контроль за выполнением и своевременное оповещение о поломке. Специалист по оборудованию обязан проводить техническое обследование (профилактическое), а также устранять неполадки.

Гидроабразивные станки с ЧПУ

Числовое программное управление позволяет осуществлять наиболее трудные детали с погрешностью в половину миллиметра. Производственный процесс полностью автоматизирован, он не требует постоянных команд, ему необходимо только однажды задать программу (выбрать из списка или ввести в память) и поставить запуск. Такое оборудование дорогостоящее, но более эффективное. Нет человеческого фактора, то есть минимизирован риск ошибок.

Как режут металл водой вручную

Менее популярные на производстве, зато теоретически возможны для изготовления в домашних условиях. Задача оператора – выбор угла резки, давления, напора и ширины струи. Работать с ним труднее, но, однажды научившись, специалист сможет делать очень продуктивно простые формы. Точность остается высокой, но при этом набор функций относительно небольшой. Еще одно достоинство – цена значительно ниже, чем у оборудования с ЧПУ.

Резка металла водой своими руками

Вполне логично, что для единичного использования промышленное оборудование с ЧПУ никто закупать не будет. В этом случае очень выручают так называемые ручные станки. Они не имеют программного управления, поэтому все параметры резки задает оператор. Собственно, качество среза полностью зависит от квалификации специалиста. При должном подходе можно добиться не худшего результата, нежели на профессиональном оборудовании. Ручные станки все же имеют свои преимущества. Они заключаются в низкой стоимости оборудования и возможности изготовить заготовку нужной геометрической формы под определённым углом своими силами. Но для этого желательно полностью разобраться с управлением, и тогда резка водой металла будет вполне простым занятием.

Техника безопасности

Процесс гидроабразивной резки не представляет особой опасности. Расстояние от трубки, из которой выходит струя, до обрабатываемой поверхности – всего 2,5 мм. Это исключает воздействие струи на руку. При превышении давления воды выше допустимого открывается сбросной клапан, который снижает давление до рабочего. Тем не менее при работе на станках следует соблюдать определенные меры безопасности.

Ни в коем случае не допускайте воздействия струи на тело. Такая струя способна разрезать металл толщиной 150 мм, что уж говорить про руку. Во время работы руки держите на максимально возможном расстоянии от зоны резки. Перед включением станка убедитесь в отсутствии посторонних предметов на пути резки.
Защищайте глаза и органы слуха. Обязательно используйте защитные очки и беруши (или наушники).
Не кладите руки на рабочий стол.

Обработка металлических изделий с помощью струи воды и абразива все больше применяется в современной промышленности (в основном, в машиностроении и металлургии). Технология и оборудование постоянно совершенствуются, чтобы избежать существующих недостатков или минимизировать их.

Лидерами в производстве аппаратов для гидроабразивной резки являются американские компании Jet Edge, Flow, OMAX, итальянские WaterJet Corp Inc. и Caretta Technology, голландская Resato, чешская PTV, шведская Waterjet Sweden, финская ALICO, швейцарская Bystronic.

Достоинства гидроабразивной резки

Если сравнивать с термическими и механическими методами раскроя, то у оборудования для гидроабразивной резки длинный список достоинств:

отсутствие термического воздействия на металл и изменения его физико-химических свойств;
у кромки практически идеальная поверхность;
большая толщина обрабатываемой заготовки;
контур раскроя может иметь любую кривизну и сложность;
высокая точность соответствия чертежу и технологических параметров;
повторяемость размеров с минимальными отклонениями у всего комплекта деталей;
возможность пакетной и параллельной обработки нескольких деталей сразу;
экологическая чистота;
тонкий разрез уменьшает отходы, которые нельзя пустить во вторичную переработку; взрывобезопасность.

Видео:

И в заключение. Во многих технологических процессах гидроабразивная резка — это единственный способ высокоточной и чистой обработки металла, камня, стекла. И альтернативы у него нет.

Оборудование в промышленности

Современные станки для профессионального использования позволяют обрабатывать нержавеющую сталь толщиной до 20 сантиметров. При этом не важны прочностные показатели и группа металлов. Небольшой диаметр струи (1 мм) позволяет получать рез с очень высоким допуском. Если используется промышленный станок, то появляется возможность обработки камня и других твердых пород, таких как мрамор и др.

В настоящее время это один из наиболее эффективных и популярных методов резки стекла. ГАР работает как с тонким хрусталем, так и с пуленепробиваемым стеклом с точностью до микрона. Сегодня станки ГАР применяются для изготовления прокладок, обработки пеноматериалов, таких как резина и пластик. Но чтобы добиться оптимальных результатов, необходимо использовать современные электронные системы и различные сканеры.

Возможности водной резки металла

Многие способы применяются только для прямой распиловки, в то время как гидрорезка позволяет:

делать фигурный разрез;
не обрабатывать края;
обрабатывать листы (металлозаготовки) толщиной до 120 – 200 мм, в зависимости от типа стали;
подключить к автоматическому пульту управления трудный проект и фактически не участвовать в процессе, только контролировать;
разрезать окружности, трубы.

Сейчас активно пользуются технологией в различных сферах:

автомобилестроение и машиностроение в целом;
изготовление заготовок, деталей из материалов, которые не поддаются штамповке;
резка водой железа, утеплителей, стекловолокна, изоляторов, мрамора и прочих материалов;
художественная обработка.

Принцип работы и описание технологии

В основе лежит принцип эрозионной обработки. Заключается он в том, что на обрабатываемый металл подается струя воды под высоким давлением с абразивными частицами. В результате этого происходит отрыв частиц обрабатываемого металла. Различные параметры, такие как скорость и глубина, регулируются с помощью диаметра струи и размера, а также расхода абразива.

Основной компонент системы – насос высокого давления (4 000 бар). Он сжимает воду и подает на специальное водяное сопло, за которым находится смесительная камера. Там происходит смешивание гранатового песка и воды. Дальше смесь поступает в алмазное или же твердосплавное сопло, которое имеет диаметр до 1,2 мм. Из него со скоростью более 1 000 м/с гидроабразив попадает непосредственно на обрабатываемый металл. Так и происходит резка металла водой, а сейчас идем дальше.

Принцип работы и разрезаемые материалы

Резка металлических изделий происходит водяной струей в которую добавляют абразив, после чего она проходит через форсунку. Давление в 200-600 атмосфер позволяет разрезать множество материалов. Работа может осуществляться под любым углом, для этого лишь нужно изменить угол форсунки. В данном случае можно эффективно резать:

металлы(черные и цветные) и их сплавы;
каменные изделия из мрамора и гранита;
сталь(нержавейка, жаропрочная, легированная);
бронированное, обычное и композитное стекло;
керамические изделия (бетон, плитка, керамика, гранит керамический);
композит;
резину;
пластмассу;
картон.

Резка особо твердого сырья осуществляется водой со специальным песком из минералов. Мягкие материалы(резина, пластик, картон) разрезаются исключительно водой без каких-либо примесей.

Преимущества и недостатки гидроабразивной резки

В современной промышленности активно используется новый вид резки металла с помощью воды. Такая резка называется водно-абразивной или гидроабразивной. Впервые этот метод был использован в авиастроительной промышленности.

У данной технологии отсутствуют недостатки, которые присущи разрезанию металла механическим воздействием или высокой температурой. Впервые такая технология была применена в 70-х годах прошлого века. В промышленности ее активно стали использовать в конце XX века.

Разрезание металла посредством воздействия воды и абразива имеет ряд преимуществ.

Обрабатываемое изделие не нагревается и не деформируется.
Высококачественный рез, поэтому нет необходимости в последующей обработке изделия.
Потери металла – минимальны.
Обрабатывать детали можно любого размера и в любом режиме – ручном или автоматическом (без участия человека).

Изделия из любых металлов обрабатываются с одинаковой скоростью. Работа состоит из одного этапа – перенастраивать оборудование не нужно. Следовательно, времени такая резка требует меньше, чем другие виды. Гидроабразивная резка идеально подходит для обработки тугоплавких материалов и сталей. И еще один приятный момент: такая работа не сопровождается выделением дыма, запаха и пыли.

Применяя водно-абразивную резку, можно получить детали различной формы – нужно только задать определенные параметры с помощью числового программного управления. Этот фактор позволяет активно применять данный метод для получения различных предметов, предназначенных для украшения интерьера, зданий и т. п.

Есть у водно-абразивной резки и недостатки. Во-первых, для металлов, подверженных коррозии, могут быть негативные последствия. И, во-вторых, этот вид резки требует больших финансовых затрат. Весь механизм нужно постоянно осматривать. Оборудование часто выходит из строя и требуют ремонта или замены.

Принцип действия установки для гидроабразивной резки

Во время процесса резки важно придерживаться определенных параметров и соблюдать правила пользования станком. Здесь важно, какое давление воды используется, какой расход, скорость струи, количество подаваемого абразивного материала

На схеме цифрами показаны:

1 — подача воды;
2 — сопло;
3 — абразивный материал;
4 — смесительное устройство;
5 — кожух;
6 — струя воды и абразива;
7 — обрабатываемый материал.

Процесс гидроабразивной резки металла включает в себя 4 этапа:

Заготовка помещается в ванну с водой и закрепляется. На неавтоматизированном устройстве это нужно делать своими руками, на станке с ЧПУ – с помощью программы.
В ванну помещается инструментальная головка, в которую подаются вода и абразив. При этом устанавливаются необходимые рабочие параметры (давление воды, расход и т. д.).
Инструментальная головка направляется на обрабатываемый материал.
Струя воды и абразива разрезает заготовку.
Абразивный материал после резки фильтруется и сушится.

Перечисленные этапы при работе устройства постоянно повторяются. Металл разрезается из-за удара частиц абразива. Вода, при этом выступает в качестве носителя режущих частиц (то есть, абразива). В качестве абразива используются:

кварцевый песок;
карбид кремния;
гранатовый абразив;
электрокорунд;
оливин.

У перечисленных материалов есть общие преимущества — низкая цена, высокие режущие свойства и твердость. Благодаря твердости и повышенной устойчивости эти материалы можно использовать неоднократно. В отечественной промышленности главным образом в качестве абразива используется кварцевый песок.

Активно данный вид резки применяется для обработки заготовок из легированной стали. Это обусловлено тем, что струя воды и абразива не нарушает состав такой стали. Кроме металлов, можно обрабатывать стекло, камень (природный и искусственный), бетон и железобетон. Но, для каждого материала есть свои пределы по толщине:

Цветные металлы, сплавы и нержавеющая сталь – максимум 150 мм.
Композитные материалы, углепластики – максимум 200 мм.
Природный и искусственный камень – максимум 300 мм.

Видео: резка металла водой.

https://youtube.com/watch?v=78FBX3-l8I8

Преимущества технологии

С каждым годом многие люди интересуются вопросом резки металла водой своими руками. Это не странно, ведь технология позволяет выполнять огромное количество сложных задач по обработке металлических заготовок, что делает её актуальной для разных сфер деятельности. Применяемое для резки оборудование по-особому востребовано для толстостенных изделий. Только с его помощью можно достичь высочайшего качества линий с рабочей зоны 200-мм стального листа. Поверхность листа получается идеально ровной, а на линии среза отсутствуют заусеницы или окалины.

Среди ключевых преимуществ такой технологии — идеальная точность среза при щадящем температурном режиме. Однако это далеко не все плюсы, ведь их гораздо больше. Даже высокая стоимость базовой установки не считается недостатков, ведь она компенсируется экономией на крепежных узлах и рабочих элементах, которые не нужны даже для обработки тонкостенных изделий.

В числе плюсов: отсутствие пыли, дымовой завесы и любых других неблагоприятных факторов. К тому же вам не нужно проводить замену изношенных режущей частей и следить за остротой резака, т. к. его, в нашем обычном представлении, нет. Вместо этого в станках применяется струя воды, которая дополняется абразивными частичками.

Гидроабразивная обработка среза выполняется в один этап, при этом скорость работы проходит без задержек и не снижается, даже при выполнении сложных операций с толстостенными изделиями.

За счёт универсальных показателей на одном станке можно одновременно обрабатывать самые различные материалы, в том числе и:

резину;
стекло;
пластик;
многослойное сырье.

Гидроабразивная обработка

ВВЕДЕНИЕ………………………………………………………………………..4

………………………5

…………………………6

……….11

…………………………..………………………13

……………..…..13

…….18

ЗАКЛЮЧЕНИЕ………………………………………………………….………25

ИСПОЛЬЗУЕМАЯ
ЛИТЕРАТУРА…………………………………….………26

Приложение 1: Чертеж детали
«Вал-шестерня»……………….………..….…27

Приложение 2: Технологический маршрут
изготовления детали

«Вал-шестерня»……………………………………………………………….…28

Введение

Первые попытки использования струи воды в промышленности
были осуществлены в 30-х годах XX столетия американскими и советскими
инженерами для выемки камня, руды и угля. Серьёзным импульсом развития
технологии резки струёй воды под высоким давлением послужило её использование в
авиастроительной и аэрокосмической индустрии.

Технология гидроабразивной резки материалов (ГАР)
существует уже более 40 лет. История появления технологии уходит своими корнями
в 50-е годы XX столетия. Наиболее активно исследования в этой области велись в
СССР в 1940-ых годах, но затем почему то заглохли. Затем в 1979 году в США
специалисты попробовали добавлять в струю абразивный песок, благодаря чему её
режущие свойства многократно увеличились. В 1980 году был спроектирован и
запущен первый прототип гидроабразивного станка, а в 1983 году началось
серийное производство оборудования и комплектующих для ГАР. Процесс резания
происходит в результате эрозионного воздействия на материал струи воды с
твёрдыми абразивными частицами, подающейся под сверхвысоким давлением. На
сегодняшний день технология ГАР по праву относится к числу наиболее динамично
развивающихся способов раскроя материалов и составляет серьёзную конкуренцию
таким традиционным технологиям, как лазерная и плазменная резка, а также
механообработка. Гидроабразивная струя по своим физическим характеристикам
представляет собой идеальный режущий инструмент, не имеющий износа. Диаметр
струи может составлять 0,5 – 1,5 мм (в зависимости от типа используемых дюз и
смешивающих трубок), благодаря чему отход обрабатываемого материала минимален,
рез можно начинать в любой точке по контуру любой сложности.

1. Физические особенности гидроабразивной
обработки

Гидроабразивная обработка представляет собой
процесс ударного воздействия на обрабатываемую поверхность высокоскоростной
гидроабразивной струи. Удар частицы о поверхность приводит к возникновению
кратера. Вытесненный из кратера материал течет в направлении движения частицы с
образованием вала. Движение вала сопровождается возникновением внутренних
напряжений, которые приводят к растрескиванию вытесняемого материала. При
соударении частицы с поверхностью под прямым углом вал располагается вокруг
кратера равномерно. При меньших углах атаки вал образуется по бокам кратера и
по направлению движения частицы. Характер деформаций и форма вала зависят от
формы частиц, угла ее соударения, а также от свойств материала частицы и
обрабатываемой заготовки.

При ударе о поверхность остроугольной частицы
наблюдается процесс микрорезания материала. Микрорезание производится только
вершинами абразивных зерен. При ударе остроугольные частицы отделяют материал
от поверхности заготовки. Процесс микрорезания становится возможным при
напряжениях по линии скалывания, превышающих сопротивление материала срезу.

Износ материала заготовки одиночной частицей
абразива определяется процессами стирания и резания. Стирание наблюдается при
больших отрицательных передних углах резания. При положительных передних углах
преобладает процесс резания.

Удаление материала при
воздействии на обрабатываемую поверхность струи абразивных частиц происходит в
результате взаимодействия нескольких одновременно протекающих процессов:
соударение частиц между собой внутри набегающего потока; дробление отдельных
частиц; экранирование обрабатываемой поверхности, отскакивающими от нее
частицами; повреждение поверхностного слоя материала вследствие многократных
ударов абразивными частицами.

Об особенностях конструкции

Для достижения необходимого результата в промышленности используют станки исключительно с ЧПУ. Поэтому процессом практически полностью управляет электроника. В состав профессионального станка входят различные системы. К примеру, управление оптимальным зазором. Такая система обеспечивает лучшее расстояние между режущей головкой и обрабатываемым металлом для наибольшей точности в месте среза. Используется и датчик сканирования материала. Он нужен для того, чтобы просканировать металл на наличие неровностей. Показания передаются на ЧПУ, в результате чего изменяется зазор.

Читать также: В какой гофре прокладывать кабель в земле

Для автоматизации процесса в систему внедряют датчик контроля подачи абразива. Он регулирует количество гранатового песка. Кроме того, такая система останавливает работу в случае попадания в насос высокого давления сторонних элементов (мешковина, крупная фракция). Все это должно работать как одно целое, и только при таком раскладе можно добиться оптимальных результатов. Современный промышленный станок стоит больших денег, поэтому требует регулярного обслуживания. Если его не выполнять, то он может полностью выйти из строя.

Промышленное применение

гидроабразивная резка нержавеющей стали позволяет учитывать особенности, которые возникают при обработке заготовок из сплавов металлов, таких как прочность, обусловленная легирующими добавками и высокая вязкость при механических или температурных воздействиях, приводящая к деформации готовых изделий;
гидроабразивная резка титана дает возможность не достигать критической температуры в 600 °С, при которой титан способен гореть на открытом воздухе и химически соединяться с другими веществами;
гидроабразивная резка алюминия сводит потери материала заковки к минимуму, несмотря на то, что металл является сравнительно непрочным и имеет низкую температуру плавления всего в 440 °С.

Такая обработка позволяет с должной эффективностью применять водяной резак по металлу, обеспечивая будущему изделию хорошие показатели качества:

незначительная ширина шва — всего 0,7-1,4 мм,
точность позиционирования до 0.1 мм,
при толщине заготовки даже в 300 мм,
получать безупречный край среза, не требующий дополнительной обработки.

Возможность начинать и вести раскрой в любом направлении позволяет минимизировать общие потери материала при раскрое заготовок металла.

Сферы применения

Данная технология имеет серьезные отличия от всех остальных методов разделения листового металла. При использовании такого метода поверхность обрабатываемого металла не испытывает давления и механического воздействия другого типа. Благодаря этому в зоне резки отсутствует трение, соответственно, исключен нагрев инструмента и поверхности детали, что положительно сказывается на качестве обработки и значительно расширяет область применения такой технологии.

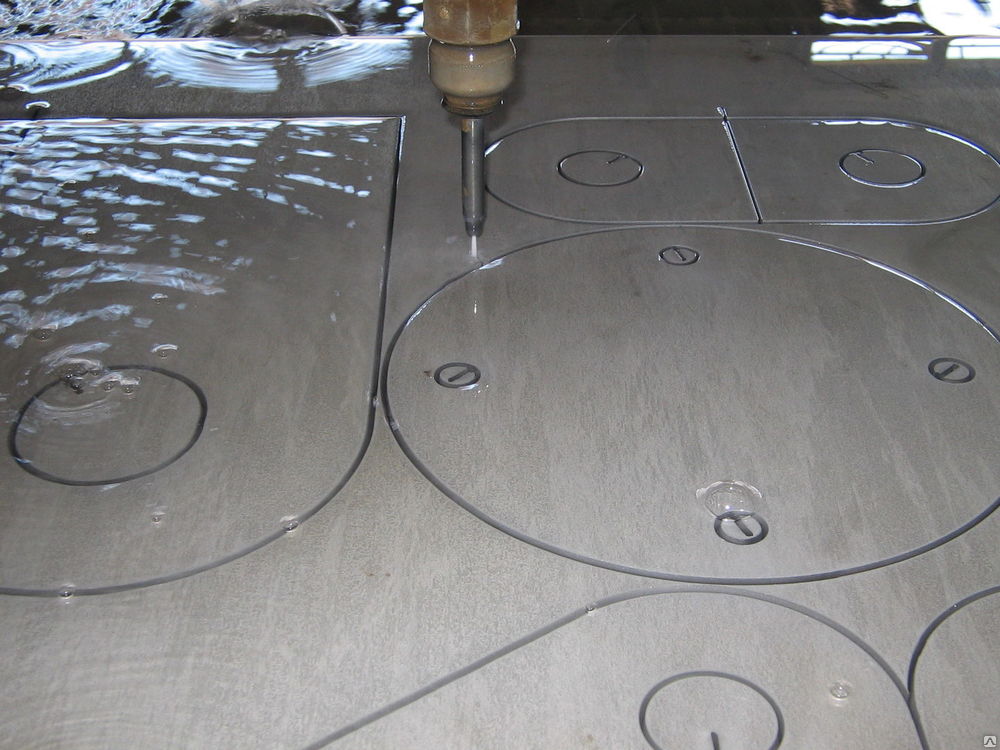

Чаще всего абразивная резка с участием воды применяется для разделения листового металла, но в последнее время такой метод все активнее используют для обработки других материалов, к которым относятся:

природные камни (гранит, мрамор и др.);
керамическая плитка, листовое стекло;
углеродистая и нержавеющая сталь, титан и другие металлы;
железобетонные конструкции;
различные полимерные материалы и резина.

Использование технологии гидроабразивной резки позволяет минимизировать расход материалов, что является ее весомым преимуществом. Кроме того, резка с использованием абразива и воды – это единственно возможный способ разделения металла на предприятиях с высокой пожаро- и взрывоопасностью.

Тонкости ручной резки

Чтобы эффективно управлять процессом ручной резки, необходимо самостоятельно подавать заготовки и контролировать их перемещение с позиционированием. Кроме этого, иногда приходится и регулировать системы охлаждения. Для этого оператору следует регулярно нажимать определенные кнопки и менять заданные параметры. Для примера, чтобы поменять позиционирование требуется вести несколько значений по координатам. Однако даже при ручной обработке не исключается наличие полуавтоматических систем. Так, при вводе ошибочных параметров техника автоматически вернет значения в исходное положение.

Как уже говорилось, ручная резка пользуется большой популярностью из-за высокой чёткости линии раскроя, а также поддержки обработки практически любых металлов, в том числе и резины. При этом подобные модели полностью взрыво- и пожаробезопасные. Из недостатков — невысокая скорость работы при обработке тонколистных изделий, а также минимальный уровень износостойкости рабочих частей и высокая стоимость расходного материала, т. е. абразива. При этом существенная экономия всё-таки присутствует.

Для примера, с помощью ручной гидроабразивной резки можно быстро решить ответственную задачу по подготовке сырья для последующего монтажа. К тому же такие изделия как сэндвич-панели, сотовые листы и ряд других ячеистых строительных материалов, обрабатываются только таким путём. Чтобы повысить производительность работ, большинство производителей также применяют пакетную резку, позволяющую существенно сэкономить время.

Создание флорентийской мозаики в старину

Сегодня мозаика — это нечто само собой разумеющееся. Просто подбираются кусочки цветного камня и выкладывается красивое изображение. Но в старину это было доступно только обеспеченным людям. Ведь технологии обработки данного материала были несовершенные. Существуют 4 техники изготовления мозаики, и наиболее сложной является флорентийский вид. Но каким способом производилась резка флорентийской мозаики в старину, что для этого применялось?

Мозаика начала использоваться еще в Шумере, потом в Древней Египте и Греции. Но искусство флорентийской мозаики появилось в начале XVI столетия. Во Флоренции была создана мастерская, где работали как с драгоценными, так и полудрагоценными камнями. Она стала известной под таким названием как «Галерея Деи Лавори». Техника создания такой мозаики называлась «commesso», что переводится как «состыковывание». Нужно было терять много времени на то, чтобы вначале подобрать, а потом отшлифовать и состыковать камни как можно более точно. При этом применялась их огранка, чтобы не было заметно швов. При резке камня использовались специальные пилы. А их обработка происходила при помощи других камней, для шлифовки применяли абразив.
