Фрезерный станок с чпу своими руками: чертежи, видео, фото

Ассортимент станков ЧПУ

Чтобы ответить на этот вопрос, нужно, как минимум, обладать многолетним стажем и опытом работ с подобной техникой. Дело в том, что разнообразие на современном рынке станков такого типа может поставить вас просто в тупик. Даже специалисты иногда затрудняются ответить, какой станок лучше, если хотя бы ненадолго перестают следить за появлением новинок, поскольку ассортимент продукции расширяется беспрерывно.

Что именно нужно учитывать при выборе станка ЧПУ?

Главным критерием в этом вопросе является то, для чего планируется его использование, а именно, от профиля работ, материалов, ресурса и т д. Большинство необходимых характеристик самым прямым образом зависят от их оснащения, то есть – свойств, расходных материалов, особенностей конструкции каждой конкретной модели.

Какие бывают станки ЧПУ?

Прежде всего, они делятся по областям применений, а также материалам, которые способны обрабатывать:

Металлообрабатывающие станки

Если сравнивать со всеми остальными типами, они отличаются, в первую очередь, гораздо большей мощностью и прочностью. Кроме металла, они также способны работать и со многими другими типами материалов. Чтобы фрезу не заклинивало, а также для увеличения срока службы, данные станки практически всегда оснащаются специальными механизмами подачи жидкости для охлаждения фрезы. Это может быть вода или масло, которые подаются непосредственно в зону рабочего контакта. Кроме того они оборудуются мощными насосами для быстрой и эффективной уборки стружки.

Деревообрабатывающие станки

Кроме деревянных материалов, они также способны эффективно работать с пластиком и различными типами композитов. По сравнению с предыдущим типом, они мало чем отличаются конструктивно, однако, станки с ЧПУ по дереву имеют несколько меньшие требования по рабочим характеристикам и мощности. Это объясняется спецификой материала, обработка которого требует гораздо меньше усилий, чем металл. Что касается охлаждения, то здесь оно чаще всего воздушное, либо его нет совсем. И в том и другом случае можно свободно работать, не переживая об износе оборудования. На станках такого типа обычно стружка устраняется человеком, который на нем работает, причем вручную. Все это приводит к тому, что станки по дереву стоят гораздо дешевле, нежели по металлу.

Станки ЧПУ для изготовления корпусной мебели

Главной отличительной особенностью таких станков от всех остальных являются внушительные размеры. Это обусловлено необходимостью обрабатывать совершенно разные по площади заготовки, в том числе и очень больших размеров. Именно из-за этого, а также сложности конструкции рамы, направляющих и других нюансов, такое мебельное оборудование стоит на порядок дороже. Что касается всех остальных технических характеристик, то они мало чем отличаются, по сравнению с вышеперечисленными видами.

Станки ЧПУ по обработке стекла

От аналогичного оборудования по металлу они отличаются, в основном, специальными фрезами, рабочая поверхность которых выполнена из твердых сплавов и алмазным покрытием. Фрезы таких станков встречаются цельноспеченные (для изготовления используется алмазная крошка, обработанная при высоких температурах и давлении), а также со специальным покрытием. В первом случае станок будет стоить гораздо дороже, поскольку он намного прочнее и долговечнее.

В стекольном оборудовании также в обязательном порядке используется охлаждающая рабочая жидкость в зону контакта материала и фрезы. Это необходимое условие, поскольку из-за специфики стекла, фреза должна сразу охлаждаться, а также фрагменты стекла немедленно устраняться. В противном случае они могут повторно попадать в зону контакта, попросту мешая оператору. Кроме этого, они также могут попадать в воздух, которым он дышит во время работы. Кроме самого стекла, такие станки ЧПУ также способны спокойно обрабатывать и другие материалы повышенной твердости: оргстекло самых разных составов, поликарбонат и даже заготовки, выполненные из металла.

При грамотном управлении и большом опыте такие станки являются отличным инструментом, с помощью которых можно выполнять огромное количество самых разных задач, тратя на это совсем немного времени и сил. Они позволяют создавать широчайший ассортимент изделий: от разделочных досок на кухню до комплектующих к реактивным авиационным двигателям. Теперь такое оборудование может позволить себе не только крупный машиностроительный завод, но также и простой специалист, работающий в обычной мастерской, и это просто не может не радовать.

Популярные категории:

Оборудование

Все категории

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

дверные ручки;
конструкционные детали лестницы;
декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

выполнение намотки на трансформаторах;
нанесение красящего состава поверх вращающейся детали для создания узоров;
нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Зет

Ход по Z планируется сделать 90 мм. Почему 90? Потому что мне достаточно 90, а можно сделать и 150 мм. Это не принципиально.

Каретка Z и все, что с ней связано, самая многодельная и трудоемкая часть нашего станка. Оно и понятно, привод по оси Z нельзя сделать на ремне. При каждом выключении станка под действием своего веса и веса шпинделя каретка будет съезжать вниз, и терять «0». Кроме того, от двигателя требуется значительный момент удержания, который должен компенсировать не только усилие фрезерования, но и вес шпинделя. Только винт с шагом не более 5 мм (лучше 3 мм) спасает положение. Итак, вот детали, которые надо изготовить.

Ходовой винт

Начнем с винта. Я уже писал подробно о ходовых винтах и гайках в статье «Механика самодельного станка ЧПУ», не буду повторяться. НО. Так ли уж необходим в данном случае на оси Z ходовой винт с гайкой, выполненный по всем правилам точной механики? Вряд ли. Станок предназначен для плоского фрезерования, по сути, это просто лобзик с ЧПУ – опустил фрезу на нужную глубину и – погнали выпиливать. Тут сгодится катаный винт. Да, чего там катаный, простой винт с метрической резьбой сгодится! И гайка капроновая сгодится! Другое дело, если планируется 3D фрезерование, например барельефов и медалей…, но такая задача плохо согласуется с ременным приводом остальных осей. Так что, винт можно применить ЛЮБОЙ. Любой то любой, но я применил катаный винт Tr12х2 и бронзовую гайку с компенсацией люфта. Т.к. сегодня у меня это просто лобзик, а завтра я, возможно, захочу поставить винты на все оси. Конструкция позволяет.

Кстати, ходовой винт, переходная втулка для двигателя и опорные кольца подшипников – единственные детали, для изготовления которых нам потребуется токарный станок. Даже если вы купили резьбовую шпильку на рынке, концы такого винта нужно разделать.

Конструкция подшипникового узла ходового винта описана в вышеупомянутой статье. Она оказалась удачной, поэтому в новом станке сделаем точно также.

Отверстие в стенке под подшипники растачивать по посадке не обязательно, достаточно просто просверлить. Рабочие нагрузки направлены по оси винта, и если радиально-упорные подшипники будут слегка елозить в поперечном направлении, то ничего страшного, на точности работы оси это практически не скажется.

Сборка

Устанавливаем ходовой винт внутрь основания-швеллера, сделанного из профиля 60х40х5 мм, какого же, как и тот, который мы использовали для каретки Y. К торцам основания привинчиваем рельсы.

Внимательный читатель скажет: «Ага! Деталь, на которую ставится двигатель, фрезерованная!!!». Необязательно. Ее можно сделать из двух плоских деталей и свинтить вместе. Например, так.

Устанавливаем уголки на шариковые блоки. Уголки сделаны из профиля 50х50х5 мм. Это единственный доступный профиль из сплава Д16Т.

Спереди на уголки ставится панель, которая, по сути, и есть каретка Z. Но перед этим установим перемычку, которая свяжет уголки с ходовой гайкой.

На первый взгляд эта деталь лишняя. Ходовую гайку можно закрепить сразу на передней панели. Но в этом случае, существенно возрастают требования к точности изготовления деталей, и монтаж гайки придется производить вслепую. Т.к. станок у нас «на скорую руку» и делаем мы его на кухне, то в данном случае такая переходная деталька может оказаться полезной. Впрочем, кто в себе уверен, может ее и не ставить.

Последний штрих. Устанавливаем переднюю панель и кронштейн для шпинделя.

Кронштейн может быть фрезерованный, а может быть и просто плоский. Это у кого как получится. Ходовой винт по оси Z оказался хорошо защищен от прямого попадания стружки. В целом, каретка Z получилась компактной, ее ширина 118 мм. Неплохой результат, если учесть, что основные детали сделаны из стандартных профилей.

Инструменты которые вам понадобятся

Для фрезерного ЧПУ нужны будут следующие инструменты:

Сварочный аппарат для изготовления металлического корпуса. Преимуществом пользуются сварка — автомат;
Необходимо будет выточить шпильки, возможно еще какие то токарные работы. Поэтому в идеале нужно было бы иметь доступ к токарному станку для выполнения работ по изготовлению комплектующих;
Болгарка или ножовка по металлу;
Отвертка;
Молоток;
Паяльник;
Ножницы;
Плоскогубцы и пассатижи;
Изолента;
Супер клей;
Фумлента и герметик;
Ключи для сборки.

Это интересно: Как сделать бормашину своими руками: инструкция по сборке и видео

Шаг 8: Электрическая схема фрезерного станка ЧПУ собранного своими руками

Основными компонентами электрической схемы являются:

Шаговые двигатели
Драйверы шаговых двигателей
Блок питания
Интерфейсная плата
Персональный компьютер или ноутбук
Кнопка аварийного останова

Я решил купить готовый набор из 3-х двигателей Nema, 3-х подходящих драйверов, платы коммутации и блока питания на 36 вольт. Также я использовал понижающий трансформатор для преобразования 36 вольт в 5 для питания управляющей цепи. Вы можете использовать любой другой готовый набор или собрать его самостоятельно. Так как мне хотелось быстрее запустить станок, я временно собрал все элементы на доске. Нормальный корпус для системы управления сейчас находится в разработке )).

Электрическая схема станка

Ноименование

Электрическая схема.pdf:

Подключение индуктивного датчика к контроллеру

У Вас нормально разомкнутые датчики, поэтому надо подключить индуктивный датчик к разным входам на плате. Потому что входов на плате мало, поэтому сделайте подключение к разным контактам только базовых. Но помните,что они же будут концевыми по этим осям (x+ y+ z+) . Подключение концевых выключателей по x—,z—,y— сделайте последовательно и подключите к одному пину.

На каждом индуктивном датчике поставьте сопротивление по 1к-2.7к, между проводами чёрного цвета и синего.Концевые по минусу движения осей соедините последовательно, как на схеме ниже.

схема подключения индуктивного датчика

коричневый плюс (+),синий GND,чёрный сигнальный

Например вариант конфигурации:

x—,z—,y— к контакту 15,соединение трёх датчиков последовательное. Как на схеме выше.

Общие понятия

Как правило, на всех станках с ЧПУ используется электрический гравер, либо фрезер, на котором можно менять насадки. Станок с числовым управлением применяется для придания тем или иным материалам элементов декора и не только. ЧПУ станки, в связи с продвижениями в компьютерном мире, должны иметь множество функций. К таким функциям относятся:

Фрезерование

Механический процесс обработки материала, в процессе которого, режущий элемент (насадка, в виде фрезы), производит вращательные движения на поверхности заготовки.

Гравировка

Заключается в нанесении того или оного изображения на поверхности заготовки. Для этого используют либо фрезы, либо штихель (стальной стержень с заострённым под углом одним концом).

Сверление

Механическая обработка материала резаньем, с помощью сверла, за счёт которого получаются отверстия разных диаметров и отверстия, имеющие много граней различных сечений и глубин.

Лазерная резка

Способ раскроя и резанья материала, при котором отсутствует механическое воздействие, сохраняется высокая точность заготовки, а также деформации, совершаемые данным способом, имеют минимальные деформации.

Графопостроитель

Производится высокоточное рисование сложнейших схем, чертежей, географических карт. Рисование производится за счёт пишущего блока, посредством специализированного пера.

Рисование и сверление печатных плат

Производство плат, а также рисование электропроводящих цепей на поверхности диэлектрической пластины. Также сверление маленьких отверстий под радиодетали.

Какие функции будет выполнять ваш будущий станок с программным управлением решать только вам. А дальше рассмотрим конструкцию станка ЧПУ.

Сборка важных узлов станка

В станке, который вы начали собирать собственноручно, надо предусмотреть ряд ответственных узлов, обеспечивающих вертикальное перемещение рабочего инструмента. В этом перечне:

винтовая передача – вращение передаётся, используя зубчатый ремень. Он хорош тем, что не проскальзывают на шкивах, равномерно передавая усилия на вал фрезерного оборудования;
если используют шаговый двигатель (ШД) для мини-станка, желательно брать каретку от более габаритной модели принтера – помощнее; старые матричные печатные устройства имели достаточно мощные электродвигатели;

для трёхкоординатного устройства, понадобится три ШД. Хорошо, если в каждом найдётся 5 проводов управления, функционал мини-станка возрастёт. Стоит оценить величину параметров: напряжения питания, сопротивления обмотки и угла поворота ШД за один шаг. Для подключения каждого ШД нужен отдельный контроллер;
с помощью винтов, вращательное движение от ШД преобразуется в линейное. Для достижения высокой точности, многие считают нужным иметь шарико-винтовые пары (ШВП), но это комплектующая не из дешевых. Подбирая для монтажа блоков набор гаек и крепежных винтов, выбирают их со вставками из пластика, это уменьшает трение и исключает люфты;

вместо двигателя шагового типа, можно взять обычный электромотор, после небольшой доработки; вертикальная ось, которая обеспечивает перемещение инструмента в 3D, охвачивая весь координатный стол. Её изготовляют из алюминиевой плиты

Важно, чтобы размеры оси были подогнаны к габаритам устройства. При наличии муфельной печи, ось можно отлить по размерам чертежей

Ниже – чертёж, сделанный в трёх проекциях: вид сбоку, сзади, и сверху.

Обзоры станков

Напоследок рассмотрим некоторые популярные и относительно недорогие модели станков, которые хорошо себя зарекомендовали. К таким относится:

Модели станков

Волжанин-1

Волжанин-1 представляет собой небольшой фрезерно-гравировальный станок отечественного производства. Он способен работать в трех плоскостях, что позволяет выполнять как двухмерную, так и 3D фрезеровку.

На фото: Волжанин-1 — мощный настольный фрезерный станок с ЧПУ от отечественного производителя

Характеристики. Данный аппарат обладает следующими характеристиками:

Характеристики	Значение
Рабочая зона горизонтали, мм	400х450
Рабочая зона по вертикали, мм	140
Точность, мм	0,1
Тип силового агрегата	шаговый
Частота вращения	6000-24000 об/мин
Охлаждение	Водяное
Мощность	2,2 кВт

В результате станок позволяет работать с любыми породами древесины, полимерными материалами, оргстеклом и даже цветными металлами.

Стоимость. Волжанин-1 стоит около 300 000 рублей. Имейте в виду, что все цены актуальны весной 2021 года.

Zaxis — надежный и относительно недорогой фрезерный станок от отечественного производителя

Zaxis

Zaxis — это еще один компактный фрезерно-гравировальный станок российского производства. Он обладает меньшей мощностью чем Волжанин-1, но не уступает ему по функциональности, к тому же стоит значительно дешевле.

Производитель обращает внимание на высокую надежность аппарата благодаря использованию качественных комплектующих итальянского, российского и китайского производства. Характеристики:. Характеристики:

Характеристики:

Характеристики	Значение
Рабочая зона, мм	590х405х130
Точность, мм	0,05
Тип силового агрегата	шаговый
Частота вращения	0-24000
Тип охлаждения	Водяное
Мощность, кВт	1

Zaxis может работать со всеми типами древесины, полимерами и цветными металлами.

Стоимость. Цена данного аппарата составляет около 120000 рублей.

Minimo 6090TT — многофункциональный настольный станок с большой рабочей зоной

Minimo 6090TT

Minimo 6090TT — это фрезерно-гравировальный станок от китайского производителя. Данный аппарат имеет достаточно большое рабочее поле по трем осям

Кроме того, производитель обращает внимание на простой и интуитивно понятный интерфейс, упрощающий работу со станком

Характеристики:

Характеристики	Значение
Рабочая зона, мм	615×905×90
Точность, мм	0,05
Двигатель	шаговый
Скорость вращения	6000-24000
Тип охлаждения	Водяное
Мощность, кВт	1,5

Область применения у аппарата такая же, как и у описанных выше станков.

Стоимость. Minimo 6090TT стоит 195000 рублей.

LTT-К6090 — мощный фрезерный станок с ЧПУ от китайского производителя

LTT-К6090

LTT-К6090 — это достаточно мощный фрезерный станок китайского производства, который пользуется популярностью благодаря надежности и функциональности. Как и все вышеперечисленные собратья, он способен выполнять как двухмерное фрезерование, так и трехмерное.

Характеристики:

Характеристики	Значение
Рабочая зона, мм	600×900×90
Точность, мм	0,025
Тип силового агрегата	шаговый
Частота вращения	0-24000
Охлаждение	Воздушное
Мощность, кВт	2,2

Стоимость. Цена LTT-К6090 составляет около 240 000 рублей.

Aman 3040 Lite — недорогой китайский фрезерный станок с ЧПУ компактных размеров

Aman 3040 Lite

Aman 3040 Lite представляет собой мини-фрезерно-гравировальный станок китайского производства. От описанных выше собратьев он отличается более компактными размерами и меньшей мощностью шпинделя.

Характеристики:

Характеристики	Значение
Рабочая зона, мм	520х600х460
Точность, мм	0,01
Тип силового агрегата	шаговый
Частота вращения	1000-14000
Охлаждение	Воздушное
Мощность, кВт	0,5

Стоимость. Цена аппарата составляет 118 000 рублей.

Вот, собственно, и все настольные модели фрезерных станков с ЧПУ, о которых я хотел вам рассказать.

Возможные ошибки

Подключение к станку программы с числовым управлением сложный и материально затратный процесс. ЧПУ окупит себя только в случае производства больших партий деталей. Точность изготовления низкая. Самодельное оборудование будет востребовано при обработке дерева в мастерских по изготовлению мебели и других изделий. Металлические детали, требующие точности размеров и чистоты обработки, можно изготавливать в ручном режиме.

При монтаже основных узлов на станине сваркой получается монолитная жесткая конструкция. Но она имеет свои недостатки. При неподвижном соединении невозможно регулировать соосность центров и их параллельное расположение относительно движения суппорта. Приваривать можно только направляющие. Передняя и задняя бабка должны прикручиваться болтами с возможностью регулировки прокладками.

Центр задней бабки должен свободно вращаться. Если нет опорного подшипника, следует ставить шлифованную втулку из чугуна или бронзы. Токарный станок своими руками обойдется значительно дешевле покупного. Проектировать и изготавливать его интересно для умельцев.

Запустите процесс Cam

Войдите в рабочее пространство «Производство» и выберите «Настройка» в верхнем меню. Вокруг модели появится стандартная рамка.

Выбор центра модели для осей X и Y, вероятно, будет самым простым вариантом для 3D-модели произвольной формы.

Выберите верхнюю часть заготовки для исходной точки оси Z.

Установка размера заготовки и базового положения

На вкладке запаса вы должны отрегулировать количество запаса, чтобы он соответствовал физическому размеру материала, который вы используете.

Он должен быть только приблизительным, но было бы предпочтительнее сделать его немного больше, чем меньше.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

Для бытовых целей лучше отдать предпочтение чертежу небольшого устройства с необходимым набором функций.

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

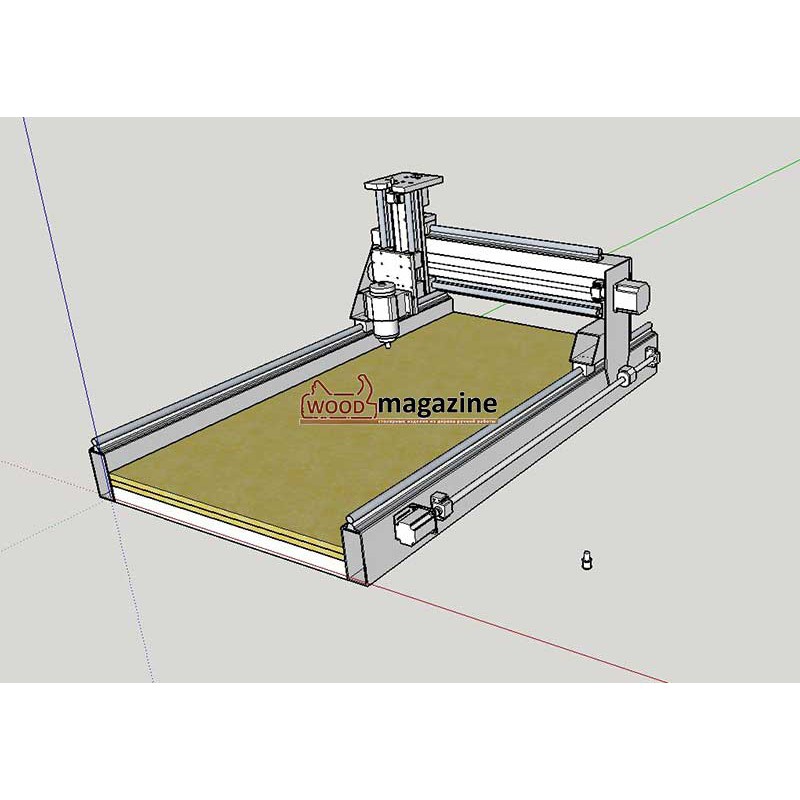

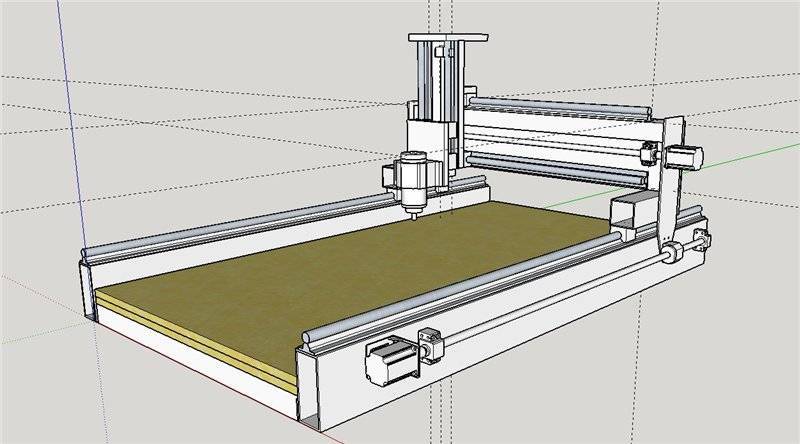

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
контроллер;
драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

Основу обычно делают из дерева, оргстекла или металла

Важно, чтобы во время движения суппортов не возникали колебания. Они приведут к неточной работе аппарата. В связи с этим нужно правильно разработать их конструкцию

В связи с этим нужно правильно разработать их конструкцию.

Вот некоторые советы по выбору деталей:

в качестве направляющих подойдут прутки диаметром до 12 мм;
лучшим вариантом для суппорта будет текстолит;
ШД обычно берут от принтеров;
блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Схема устройства ЧПУ.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
затяжка болтов;
установка компонентов на основании устройства;
закрепление ходовых винтов с муфтами;
крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине

Особенно важно проконтролировать трехмерные варианты подобных устройств

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

станина;
рулевая рейка;
двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Что такое Arduino

Прежде всего, стоит разобраться, что такое Arduino.

Ардуино это:

название торговой марки аппаратуры, средств программирования, при помощи которых реально построить модели станков (в том числе, трехосевого), несложные системы автоматики и робототехники;
линейка продукции, наличие открытой архитектуры у которой позволит скопировать или дополнить уже существующие конструкции;
небольшая плата с собственным процессором и памятью;
аппаратная вычислительная платформа или же контроллер;
язык программирования, позволяющий разбирать различный софт (условно бесплатное ПО, свежие новости в области IT);
так называемый электронный конструктор.

Создавая на Ардуино устройства электроники, способные принимать сигналы от разных цифровых и аналоговых датчиков, подключенных к нему, как к основе. Поэтому в контексте данной статьи, речь будет идти о платах.
