Электрический наждак своими руками из стиральной машинки: особенности изготовления, подготовка материала

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

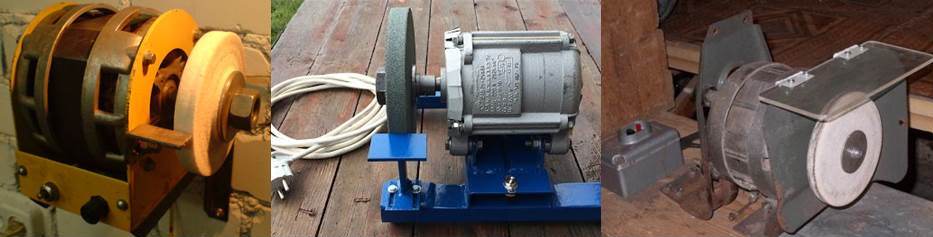

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

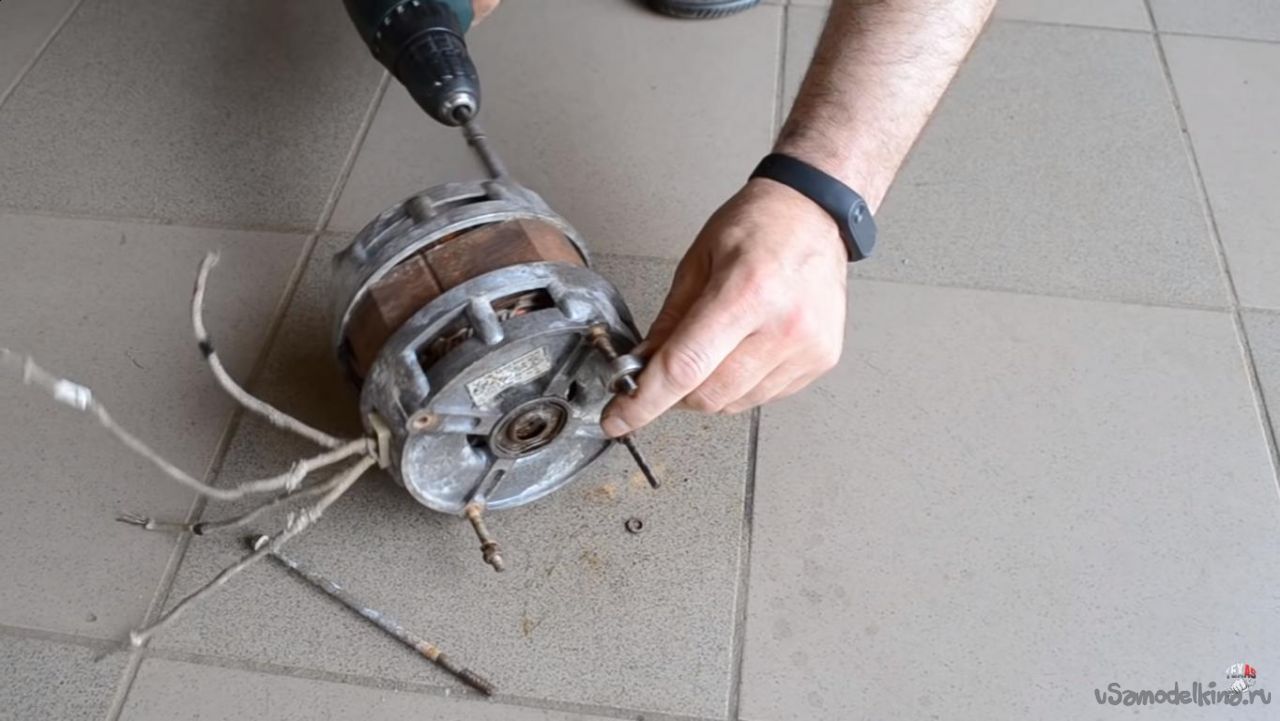

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Для чего пригодится самодельный наждак?

Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.

Для чего нужно самодельное приспособление:

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Какой двигатель подходит для работ?

Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.

Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».

Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.

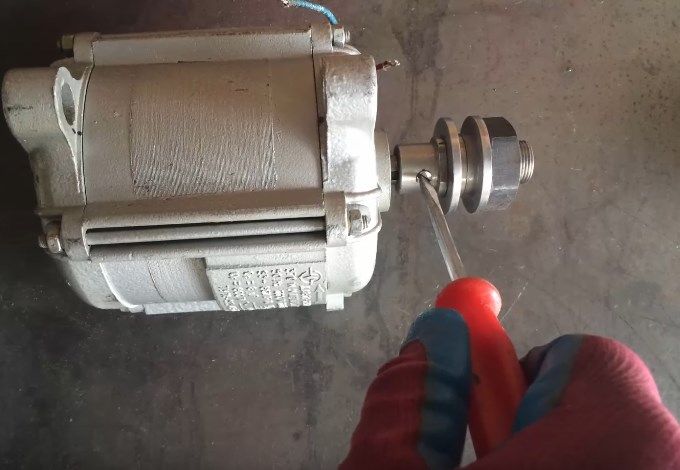

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Определились? Теперь поступите так:

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Источник

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины. Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5. Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

• металл толщиной 2-2,5 мм для кожуха на точило;
• трубка для вытачивания фланца;
• точильный камень;
• гайка для закрепления камня на шкиву;
• пусковое устройство;
• электрический кабель с вилкой;
• металлический уголок или деревянный брусок для изготовления станины;

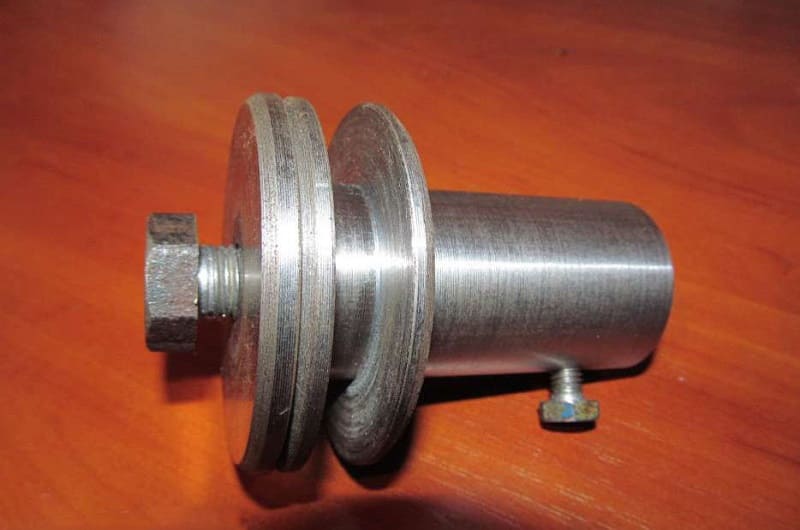

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Нарезая резьбу и одевая точильный круг на вал, нужно учитывать то, в какую сторону будет вращаться круг. Резьба должна быть противоположной относительно вращения двигателя, чтобы при работе не раскручивалась гайка, удерживающая круг.

Подключаем двигатель и собираем основу

Следующий этап работ — подключение двигателя от стиральной машины к электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку. Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

В качестве пускового устройства можно использовать кнопку звонка, но только не обычный конденсатор. Подключение конденсатора приведет к тому, что обмотка двигателя стиральной машины сгорит.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное — правильно определить вывод рабочей обмотки двигателя.

Важно! При работе с электрикой нужно быть внимательным, если сомневаетесь в своих способностях, обратитесь к специалисту. И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок

Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!

Описание и назначение наждачной бумаги

Основа изделия состоит из ткани или бумаги, поверх которой при помощи клея или смолы наносится абразив в виде зерен твердого материала. Первую наждачную бумагу начали применять еще 8 веков тому назад. Изделие представляло собой пергамент с приклеенным ракушечником, мелким песком, различных семян растений. Позже стали широко использовать стекло в качестве абразива.

Основные этапы производства наждачки:

• тканевое или бумажное полотно обрабатывают полимерами (латекс или каучук);
• разогретым заранее клеем (30 – 50 градусов Цельсия) поливают основу;
• берут необходимый абразивный материал и посыпают на клей;
• последний шаг – сушка изделия.

Простой станок своими руками

Пошаговый процесс изготовления небольшого точила, которое можно разместить на стене, показан ниже.

	Из листа толщиной 3…4 мм вырезаются боковины будущего точила.
	Из того же листа вырезают остальные элементы, которые будут размещаться спереди станка. Вырезается вспомогательный упор.
	В боковинах сверлят отверстия, согласно прилагаемой схеме их расположения. Выполняются вспомогательные проточки.
	В передней стенке также сверлят отверстия. Сваривается вся конструкция по прилагаемой монтажной схеме.
	Ориентировочно должно получиться подобное устройство.
	Для установки абразивного камня нужно выточить переходную втулку по предложенному чертежу. Она будет надеваться на вал электромотора от стиралки.
	После завершения сборки и окрашивания малогабаритный станок крепят к стене.
	Чтобы удобнее было работать на станке, рядом размещают источник освещения.

Вместо абразивного камня можно устанавливать:

• механическую щетку от УШМ. С ее помощью снимают краску и ржавчину с поверхности заготовок;
• войлочный круг. Применяя пасту ГОИ умельцы полируют небольшие изделия.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

• конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
• выключатель;
• провода;
• вилку с кабелем.

2. Элементы двигателя:

• фланец для крепления наждачного круга;
• шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
• кусок оцинкованной жести.

3. Материалы для опорной рамы:

• 2 уголка;
• отрезок трубы с большим прямоугольным сечением;
• 2 отрезка трубы с меньшим прямоугольным сечением;
• резиновые амортизаторы.

4. Материалы для вспомогательного столика:

• 2 металлических пластины;
• отрезок трубы квадратного сечения;
• набор болтов, гаек.

5. Вспомогательные материалы:

краска-грунтовка по металлу.

Зернодробилка из стиральной машины

Пошаговое описание создания корморезки своими руками:

1. Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.
2. Проделываем в нижней части отверстие, чтобы удалять готовый корм.
3. Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.
4. Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.
5. Вырезаем в крышке отверстие, чтобы засыпать сырье.

6. Устанавливаем крышку на место и тестируем самоделку в деле.

   Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Как осуществляется сборка наждака

Схема наждака из двигателя от стиральной машины.

Самодельный наждак может иметь вид, отличный от стандартного, но основные составляющие элементы всегда одинаковы. К ним относят:

• электрический двигатель;
• точильный камень с фиксатором;
• станина;
• защитный кожух;
• подручник.

Сборка всех частей воедино начинается с выбора материала для основы – станины. Она может быть изготовлена из листового металла, дерева или прочного толстого пластика. Предпочтение следует отдавать металлу, так как он обладает высокими показателями надежности, пожарной безопасности и обеспечивает благодаря своему весу устойчивость устройства на любой поверхности. В случае крепления устройства болтами, в местах крепления можно использовать резиновые прокладки. Они уменьшают вибрацию, возникающую при работе наждака. Также разборная конструкция позволяет в любой момент осуществить перевозку инструмента на другое место работы.

В случае выбора не металлического, а пластикового или деревянного основания, его поверхность в рабочей зоне должна быть покрыта слоем оцинкованного железа толщиной в 0.5-1 мм. Это обезопасит рабочее место от возгорания вследствие попадания раскаленных искр на легковоспламеняемую поверхность.

Рисунок 1. Схема переходника для вала.

Электрический двигатель имеет в своем корпусе 4 длинные монтажные шпильки, наличие которых сильно облегчает монтаж мотора на станине. Для этого к поверхности металла приваривают или прикручивают болтами два железных уголка, разместив их параллельно. В них проделывают по два отверстия, к которым и будут прикреплены шпильки. Установку мотора можно произвести слегка переоборудовав либо оставив в первоначальном виде родной кронштейн двигателя, которым он крепится к корпусу стиральной машины.

Самый сложный этап сборки самодельного приспособления – найти или изготовить фиксатор для точильного круга. Вследствие того, что вал ротора имеет меньший размер, чем диаметр отверстия в точильном камне, может понадобиться специальный переходник (рис. 1). Он позволяет надежно фиксировать камень, не давая ему проскальзывать. С обратной стороны точильный камень крепят к переходнику гайкой, под которую устанавливают картонную прокладку. Резьба гайки выбирается правой или левой, в зависимости от направления движения точильного круга: при движении по часовой стрелке гайку ставят с левосторонней резьбой, в обратном случае – с правосторонней. Картонная прокладка используется для того, чтобы чрезмерное усилие зажима не привело к разрушению абразивного камня.

Важнейший показатель, которым должен обладать самодельный наждак – безопасность.

Рисунок 2. Для заточки углов лучше сделать регулируемый подручник.

Поэтому такое устройство в обязательном порядке должно быть оборудовано защитным кожухом, который может спасти не только от мелких частиц металла и искр, но и свести к минимуму риск увечий в случае неожиданного раскола точильного камня. Для удобства работы, кожух можно сделать из прозрачного ударопрочного пластика. Кроме пластика, можно использовать листовое железо толщиной от 2-2.5 мм. Не стоит забывать и о постоянном использовании средств индивидуальной защиты глаз и рук.

Правильно распределить нагрузку на материал позволяет небольшая металлическая пластина – подручник. Она предназначена для опирания на нее инструментов или материалов при обработке. Подручник можно сделать регулируемым (рис. 2), таким образом точило можно будет оптимально использовать для заточки резцов и других инструментов, для которых важен угол рабочей поверхности.

Самодельный наждак из дрели

Из обычной электрической дрели тоже можно сделать заточной станок. В этом случае лучше использовать дрель, где есть регулятор оборотов вала двигателя, тогда можно выставить вращение на безопасную скорость. Фланец для крепления камня желательно заказать у токаря и сделать его с хвостовиком, чтобы можно было крепить фланец непосредственно в патрон электрической дрели.

Удобно использовать такой станок, если в наличии имеются тиски – нужно просто аккуратно зажать в них дрель. Другой вариант – закрепить дрель на верстаке, чтобы патрон выглядывал за край стола. Такой самодельный наждак гораздо безопаснее, чем наждак из УШМ, и его очень просто изготовить своими руками.

Есть ещё наждаки с двигателями от гидрофора, от стиральной машины-автомат»Индезит» , от стиральной машины «Рига», но они находятся в другом месте и я их не фотографировал.

Но даже при таком обилии различных наждаков, иногда возникает необходимость взять наждак с собой. А все они у меня – стационарные. И вот подвернулся случай. Ожидая дочь возле студенческих общежитий, я увидел, как парень выносит в мусоропровод вот такую стиральную машину «Малютка-2».

Я вообще не представляю, как можно выбросить вещь, не разобрав до винтика?! Это ж бесценный кладезь болтиков, винтиков, шайб, гаек, кронштейнов и прочего! А уж выбросить электроприбор, не отрезавши шнур – такое у меня вообще в голове не укладывается.)))). Поэтому я выскочил из машины и в последний момент успел попросить парня не бросать её в контейнер. «Да она течёт! Что мы только не делали!» (. ) . Т.е., мотор у ней – живой! Так я стал обладателем стиральной машины, которую мы сейчас превратим в очень удобный переносной наждак!

Итак, нам понадобятся: 1. Стиральная машина «Малютка» 2. Полоса листового металла, толщиной один-два миллиметра. 3. Изготовленный на токарном станке переходник.

Для начала я отвернул крыльчатку-активатор, застопорив ротор отвёрткой через специальное отверстие в задней части корпуса двигателя.

Выступающая реборда на ней позволит отцентровать наждачные круги с большим диаметром посадочного места, если возникнет необходимость установки такого круга.

Далее. У меня давно валялись в подвале вот такие элементы из стали, толщиной 2 мм.

Я не знаю их предназначения. Но при необходимости, вы можете легко изготовить такой уголок (отверстия нам не нужны).

Я немного укоротил эту деталь и прорезал в ней вот такой вырез:

По электрической части даже ничего и переделывать не надо. Он включается в сеть тумблером, который есть внизу корпуса.

Наждак очень удобен. Его очень удобно переносить за заводскую ручку. Двигатель хорошо отбалансированный, поэтому очень тихий. Мощности тоже достаточно!

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.

Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

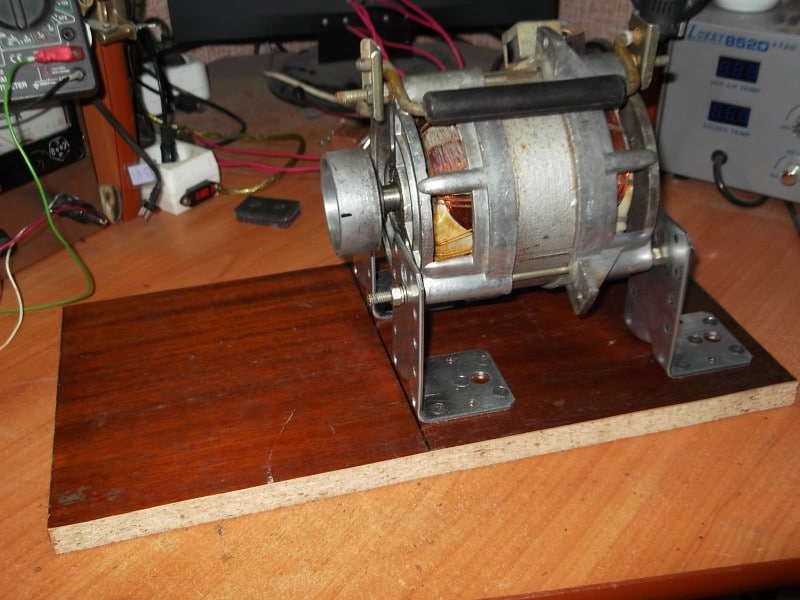

Окончательная сборка наждака

Собственно, дело остается за малым – установить двигатель на верстак или мобильную станину и оборудовать выключателем, и сетевым шнуром. Придерживаюсь мнения, что переносная станина гораздо удобнее, нежели постоянная установка на столе или каком-либо другом месте.

Я предлагаю взять для станины фанеру 18 мм. или два слоя по 10 мм. Один важный момент – высота станины должна позволят точильному камню не задевать за основание. Для увеличения высоты можно использовать полоски той же фанеры, в качестве ножек. Для камня диаметром 125 мм. большой высоты не потребуется, а ставить больший диаметр нет особого смысла. Слишком большой камень будет тяжелым для мотора, ведь обычно в советских стиральных машинках ставили движки порядка 180 Вт.

Двигатель, пусковой конденсатор и выключатель закрепляется на станине при помощи монтажной ленты. Под мотор полезно подложить кусочки резины, для сглаживания вибраций и шумов. В качестве выключателя можно применить однополюсный автомат 16 А.

Этого нет на фото, но лишней такая деталь не будет: вентиляционные отверстия в корпусе мотора со стороны камня полезно прикрыть диском из пластика. Пластиковый диск будет препятствовать попаданию стружек внутрь, однако не будет мешать вентиляции. Как раз, для его крепления имеются резьбовые отверстия вокруг подшипника.

Собственно это все, что можно рассказать о самодельном наждаке. Стоит добавить, что в быту это очень полезная вещь, а в мастерской и тем более!

Оцените публикацию:

• Currently 4.42
• 1
• 2
• 3
• 4
• 5

Оценка: 4.4 (19 голосов)

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании,  если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Устройство асинхронного двигателя.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

Преимущества асинхронных двигателей:

• простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
• низкая шумность;
• бюджетная стоимость.

Среди основных недостатков:

• громоздкий мотор;
• низкий коэффициент полезного действия;
• «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

• компактные габариты;
• большой пусковой момент;
• не зависит от частоты электросети;
• более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
• универсальность;
• простая и доступная управляющая электросхема;

Среди минусов можно отметить:

• невысокий срок службы;
• необходимость периодической замены щеток;
• высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

• удобное расположение и отсутствие лишних деталей;
• износостойкость и простота замены элементов;
• компактность;
• низкий уровень колебания машинки;
• Высокий КПД;
• отсутствие ремня и щеток, требующих регулярного обслуживания;
• относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

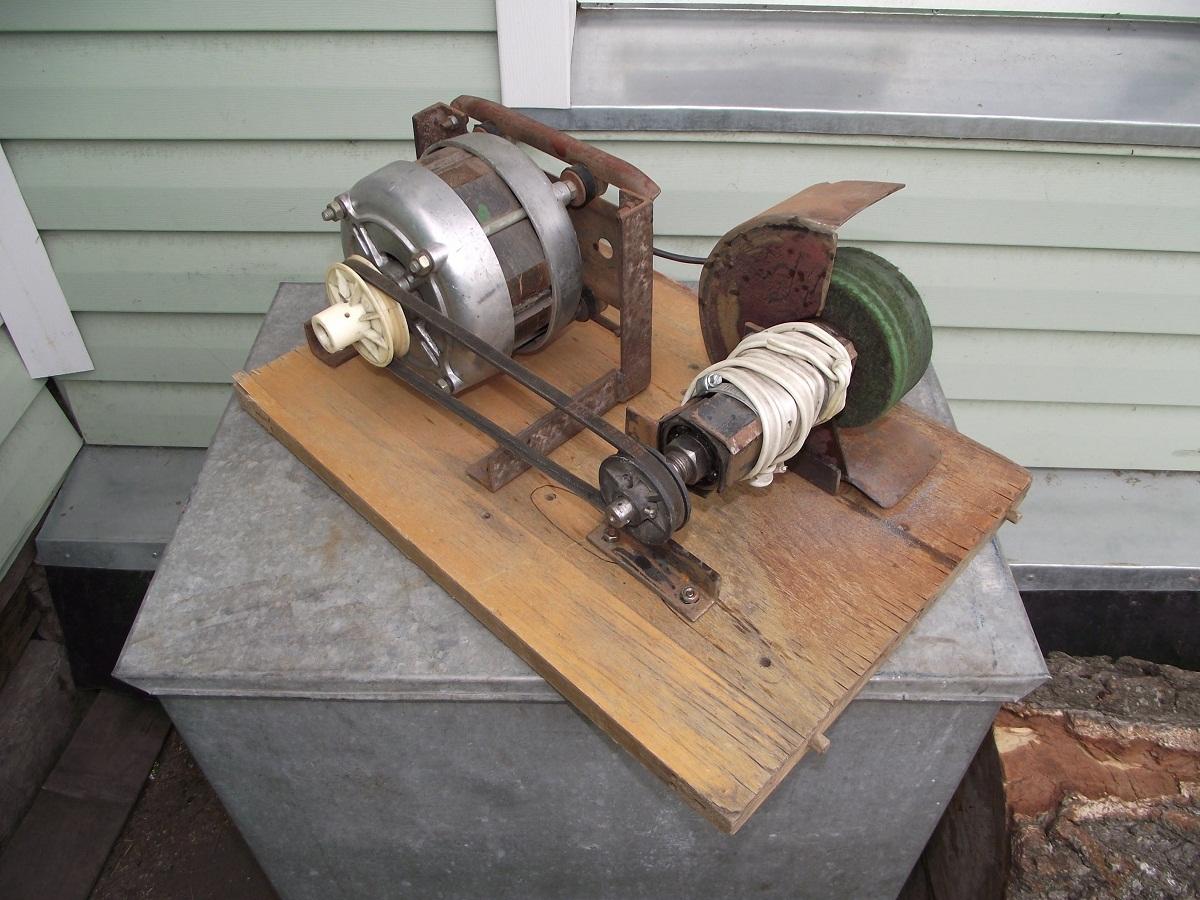

Как сделать наждак своими руками?

Для начала надо подобрать и снять рабочий двигатель от старой стиральной машины. Можно воспользоваться и стартерным электродвигателем от легковых автомобилей.

Хорошо подходят для создания самодельного наждака движки от стиральных машин старого типа, например, «Вятка», «Рига», «Сибирь» и т. д. На них установлены сравнительно мощные электрические двигатели в 180-350 Вт, которые к тому же имеют реверс. Запуск подобного электродвигателя осуществляется при помощи выключателей с пускателем.

Хотя на первый взгляд вся система самодельного наждака выглядит довольно просто, компоновка станка может доставить некоторые сложности.

Подключение двигателя стиральной машины.

Основной вопрос при создании такого агрегата: как насадить на валик двигателя шлифовальный круг? У многих типов электродвигателей от стиральных машин на валу нет никакой резьбы, а калибр его не совпадает с диаметром внутреннего отверстия круга.

Для того чтобы устранить эти несоответствия, на токарном станке делается специальная переходная деталь, которая имеет с одной стороны отверстие для насадки на вал двигателя, а с другой – фланец и цилиндрическую часть с резьбой, диаметр которой соответствует внутреннему отверстию шлифовального круга.

Электродвигатели от стиральных машин для самодельных наждаков обычно асинхронные. Для станка подходят экземпляры, которые имеют от тысячи до полутора тысяч оборотов в минуту. Если в наличии электродвигатель на 3 тыс. об./мин, то для прямой установки на его вал шлифовальный камень и переходник должны иметь высокую прочность. Можно использовать (если есть возможность) промежуточный вал и ременную передачу, чтобы убавить обороты, но это вызовет дополнительные расходы и усложнит конструкцию. Высокооборотные двигатели лучше всего подходят для полировочных работ.

Приемлемая мощность электродвигателей для самодельного наждака лежит в пределах от 200 до 400 Вт. Для домашнего заточного станка вполне хватает стандартного двигателя в 180 Вт от старой советской стиральной машинки. Количество его оборотов практически находится в пределах 1350-1370 об./мин, что вполне подходит для самодельного наждака. Эти двигатели обычно однофазные и имеют конденсаторный запуск. Можно применить и трехфазные экземпляры, их подключают к стандартной сети в 220 В через конденсатор. Если человек не знает, как это сделать, то можно обратиться за консультацией к специалисту.
