Технические характеристики станка ТВ-6

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Список литературы:

Станок токарно-винторезный (учебный) ТВ-6. Паспорт, 1983
ТУ 79 РСФСР 507-80

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Локтева С.Е. Станки с программным управлением, 1986

Модзелевский А. А., и др. Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
Технология ремонта токарного станка. Ремонт передней и задней бабки
Ремонт шпинделя токарного станка
Методика проверки и испытания токарно-винторезных станков на точность
Справочник токарных станков
Заводы производители токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

3 Передняя и задняя бабка станка – конструктивные особенности

На шарикоподшипнике передней бабки устанавливается шпиндель. Его передний торец снабжен радиальным (упорным) шарикоподшипником, который позволяет воспринимать осевые и радиальные усилия. На шпинделе монтируется шкив (он имеет три ступени). Клиноременная передача подает вращение именно на шкив, обеспечивая бесперебойное функционирование станка. Для реверса подачи предназначен трензель, установленный на передней бабке.

На задней бабке станка есть направляющие призматической конфигурации. Они необходимы для того, чтобы при перемещении бабки по станине она занимала правильное (требуемое для работы) положение. Рукоятка с эксцентриковым приспособлением соединяет станину и заднюю бабку.

По нижней плите бабка передвигается при помощи винта. Необходимость в таком установочном перемещении, поперечным по направлению, возникает тогда, когда на станке выполняются операции по точению конусов. На пиноли бабки (задней) предусмотрено отверстие. В него помещается центр с конусом.

Передвигается пиноль руками оператора. Для этого используется гайка с винтом и маховичок с лимбом. Показатель передвижения можно выставить по шкале с миллиметровыми делениями. Чтобы выполнить эту операцию, не нужно изучать паспорт агрегата – все интуитивно понятно и вполне доступно.

Конструктивные элементы

Чугунное литое основание. Является опорой всех компонентов и агрегатов токарно-винторезного станка. Располагает 3 пазами направления, размещенными продольно. Они обеспечивают перемещение суппортного элемента и фиксирование задней бабки. Винт хода и рейка находятся в передней части.
Передняя бабка. Позволяет детали вращаться.
Мотор. Функционирует на электричестве, является асинхронным. Мощность равняется 400-500 Вт, быстрота кручения – тысяча четыреста оборотам в минуту.
Коробка подач. Главное предназначение – регулирование продольных подач и создание нарезки.
Фартук. Дает возможность держателю резца перемещаться от винта хода к суппортному элементу. Если фартучная гайка включена, подача будет происходить автоматически. В противном случае нужно прокручивать маховик с лимбом.
Суппортный элемент. Отвечает за то, чтобы инструменты закреплялись и передвигались.
Задняя бабка. Предназначается для фиксации больших деталей, применяется при проточке отверстий. Резец крепится посредством данного компонента.
Столешница. Станок ТВ 16 необходимо устанавливать на столешнице из дерева, крепя его винтовыми элементами. Мотор и электрическое оснащение размещаются с левой стороны стола.
Электрическое оснащение. Предназначается для того, чтобы защищать оборудование от коротких замыканий, скачков напряжения в электросети, обеспечивать реверс мотора.

Электрическое оснащение

Электрическая схема станка проста, не заключает в себе компонентов, которые сложно освоить. Ввиду этого разобраться в принципе функционирования оборудования смогут даже новички. Прежде чем начать эксплуатировать станок, станочный корпус требуется заземлить особой колодкой, которая располагается с боковой стороны.

Электрическое оснащение включает в себя:

пакетный реверсивный выключатель;
включатель с 2 клавишами на магнитах;
предохранительную систему;
контакты, блокирующие пуск устройства при закрытых дверках стола/блока подач;
панель с зажимами для подключения станка к электросети.

Передняя, задняя бабка

В корпусе передней бабки монтирован блок подшипников, который предназначается для монтажа основного рабочего вала. Упорно-радиальный подшипник находится спереди вала. Кроме того, на основном вале располагается шкив, обеспечивающий определенную быстроту кручения. Вал можно реверсивно вращать посредством трензеля на передней бабке.

При обрабатывании конусных деталей задняя бабка перпендикулярно перемещается по нижней плите с помощью винтового компонента. В пиноли задней бабки есть особое отверстие, позволяющее устанавливать центр с конусом.

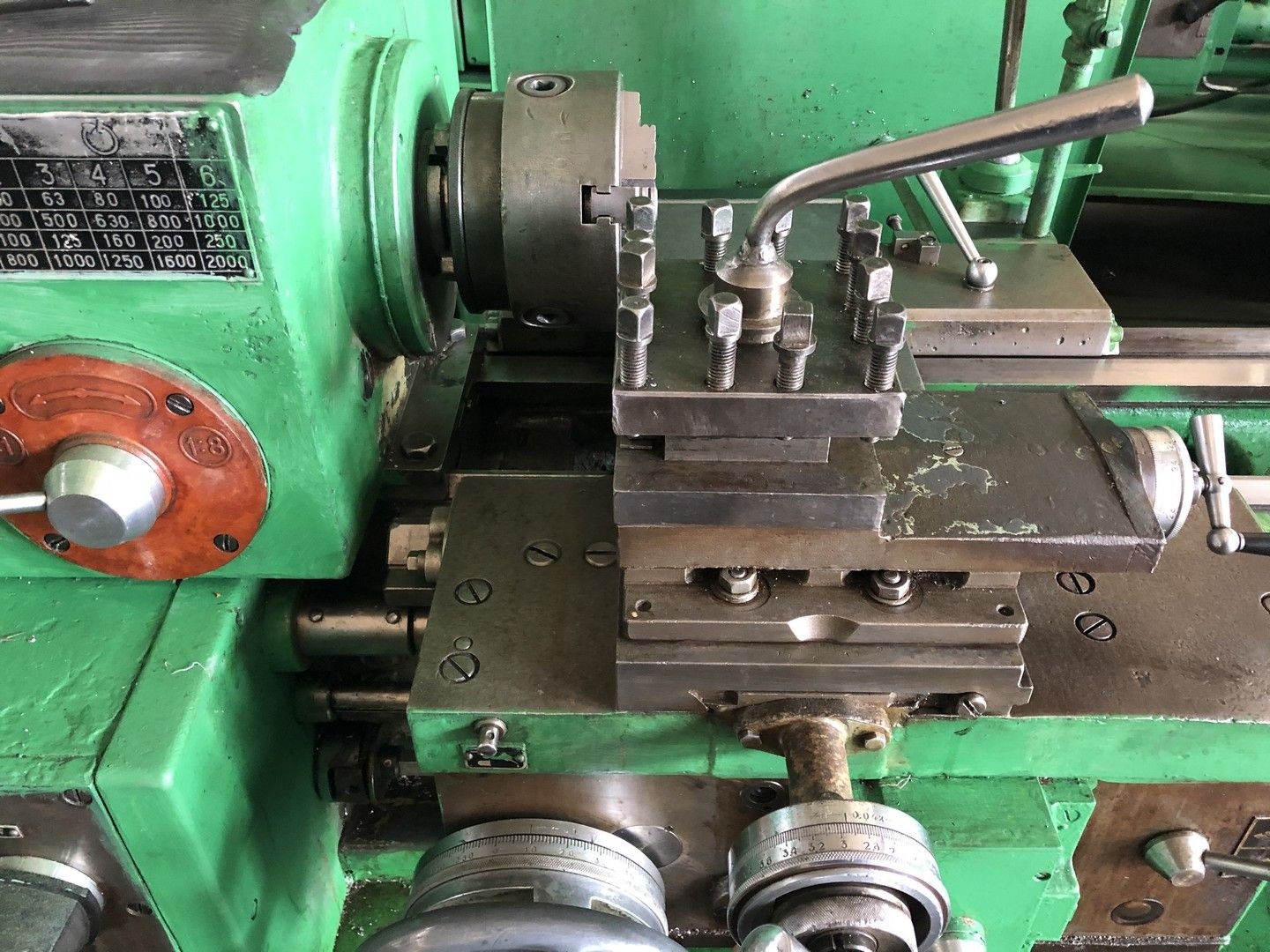

Суппорт

Суппортный компонент предназначается для того, чтобы удерживать и перемещать и резец. Он состоит из:

салазок, на которые монтируется держатель резца. Они находятся вверху суппорта, располагают отдельными направляющими;
каретки – несущий компонент, который перемещается по направляющим литого основания;
узел для закрепления инструментов.

Салазки, которые расположены вверху и перпендикулярно, передвигаются посредством маточной гайки и лимбовых винтов. В маточной гайке есть особый разрез, позволяющий выбирать промежутки при ее объединении с винтами.

Узел закрепления инструментов поворачивается на триста шестьдесят градусов. Держатель резца возможно фиксировать каждые сорок пять градусов. На клиньях имеются особые винты, посредством которых устраняются появляющиеся в направляющих промежутки.

Наружное и внутреннее точение цилиндрических и конических поверхностей
Нарезание резьбы, как резцом, так и метчиком
Сверление и рассверливание отверстий
Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

Ручка установки частоты вращения шпиндельной бабки;
Ручка установки частоты вращения шпиндельной бабки;
Ручка изменения направления подачи;
Ручка установки подачи и шага нарезаемой резьбы;
Ручка включения ходового валика и винта;
Ручное перемещение продольной каретки;
Включение реечной шестерни;
Включение продольной механической подачи;
Включение гайки ходового винта;
Ручное перемещение поперечных салазок;
Ручное перемещение верхних салазок;
Крепление резцовой головки;
Крепление пиноли задней бабки;
Перемещение пиноли задней бабки;
Фиксация задней бабки к направляющим станины;
Местное освещение;
Включение сети;
Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

Передняя бабка;
Гитара сменных зубчатых колес;
Коробка подач;
Фартук;
Суппорт;
Задняя бабка;
Станина;
Электрооборудование;
Задняя тумба;
Передняя тумба;
Защитный кожух

фото:устройство токарного станка

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Конструкция передней и задней бабки

Главной задачей переднего узла является осуществления основного движения – вращения рабочего вала. В корпусе переднего узла установлен подшипниковый узел, предназначенный для установки главного рабочего вала устройства. Радиально-упорный подшипник, принимающий продольные и радиальные усилия, располагается в переднем конце вала.

На главном вале также расположен шкив, который обеспечивает его заданную скорость вращения, благодаря чему вращение от двигателя передается прямо на главный вал. Конструкцией предусмотрена возможность производить и реверсивное вращение вала, благодаря трензелю, расположенному на переднем узле.

Шпиндельный узел, с расположенным на нем шкивом, располагается на двух подшипниках, имеющих наружную поверхность в форме конуса. Зазор, возникающий между шпиндельным узлом и подшипниками, регулируется перемещением подшипника в продольном направлении в корпусе посредством гайки. Главный вал смазывается при помощи двух прессмасленок и войлочных подушек.

Передний узел имеет такие основные элементы:

корпус;
крышка;
главный вал;
тензель;
реверсный рычаг.

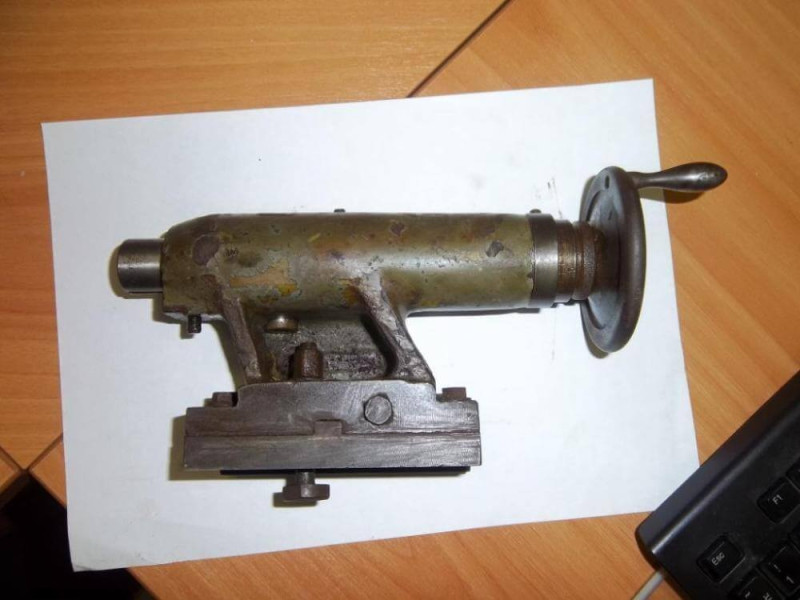

Основные функции заднего узла заключаются в поддержании длинных заготовок и в высверливании отверстий. Задний узел перемещается по станине в продольном направлении по треугольным направляющим. Для облегчения перемещения узла установка оснащена эксцентриковой рукоятью.

При обработке конусов конструкцией агрегата предусмотрено перпендикулярное перемещение заднего узла, которое производится по нижней плите посредством винта. В пиноли заднего узла имеется специальное отверстие, которое позволяет осуществлять установку центра с конусом.

Пиноль перемещается вручную посредством, расположенных в ней, винта, гайки и маховика. Перемещение пиноли по необходимым параметрам осуществимы благодаря нанесенной на маховик шкале.

Основными элементами конструкции заднего узла являются:

Корпус.
Плита.
Пиноль.
Гайка.
Винт.
Маховик.

Где купить и на что смотреть при выборе

Так как станок был снят с производства, купить его можно теперь только из резервации какого-нибудь предприятия, либо с рук у частных лиц. В любом случае при покупке данного оборудования б/у для домашней мастерской следует выполнить ряд следующих мер:

Проверить исправность станка на месте у текущего владельца.
Оценить состояние деталей.
При покупке рекомендуется перебрать все детали, чтобы еще раз посмотреть и провести оценку их состояния.

Купить такое оборудование на Авито можно в районе 20 000-40 000 рублей. И чаще всего его берут для личного пользования, для мелких токарных мастерских или же для обеспечения нужд автосервиса.

Инструкция по первому запуску и эксплуатации

Для корректной работы станка в первую очередь необходима его правильная транспортировка, иначе можно повредить его сложный механизм.

Важно!

Распаковку нужно проводить максимально бережно, чтобы не повредить станок. Сначала снимается верхний щит ящика, после чего — боковые.

Необходимо следовать рекомендациям, которые указал производитель.

Перевозка агрегата проводится в специальном ящике. Между станиной и тумбой прокладывают две трубы диаметром 5 см. Канат проходит через крайнее окно станины и подводится под трубы. При этом рекомендуется заднюю бабку и каретку закрепить в крайне правом положении во избежание повреждений.
Машина устанавливается на бетонную подушку высотой 15 см и укрепляется опорой под подмоторным кронштейном.
От устойчивости установки зависит точность ее работы
Перед первым запуском открытые детали протираются обезжиривающей жидкости для удаления антикоррозийного покрытия;
Необходимо провести тщательную заливку масла согласно схеме;
Залить, при необходимости, охлаждающую жидкость в соответствующий бачок.
К работе допускаются только специалисты, изучившие технический паспорт и инструкцию к станку.
Рукоятки должны находиться в фиксированном положении.

Важно!

Не использовать максимальные параметры обработки при первом включении.

Понятие токарного станка

Первые полуавтоматические инструменты для обработки металла из дерева по подобию токарного станка были произведены на свет еще в 1 300 году до нашей эры. Прародителем современного агрегата был Древний Египет. На втором месте по развитию технологии обработки шли китайцы. В последующие столетия, примитивные конструкции токарного станка были распространены по всем уголкам планеты у развивающихся народов.

Первый полноценный токарный цельнометаллический станок был разработан в 1751 году, Вокансоном. Автоматизация же оборудования стала возможна только во второй половине 20 века. ЧПУ по сей день считаются элитой в отношении токарных станков, потому, для домашнего пользования люди закупают преимущественно машины с ручным типом управления – дешево и сердито.

Достоинства токарных станков	Недостатки оборудования
Возможность изготовления элементов со сложной геометрией всего за один цикл по обработке.	Промышленные токарные станки по металлу стоят на рынке РФ не дешево. Аналогичная ситуация складывается и с обслуживанием оборудования. Особо крупные траты будут при работе с ЧПУ системами.
Оборудование позволяет обрабатывать любые типы металла – цветной и черный + разнообразные сплавы. Главное, правильно подобрать параметры по мощности и скорости обработки.
Стружка из металла уходит на переплавку, а значит производство на токарных станках по металлу можно считать безотходным.	Большинство токарных станков имеют большие габариты и вес, что для гаражного использования зайдет единицам.
Высокий уровень чистоты поверхности изделия + многофункциональность за счет большого выбора сменных инструментов конструкции.

Нивелировать недостатки можно за счет покупки бывшего в употреблении оборудования с ручной системой управления

Второй момент, обращать внимание на компактные модели устройств, предназначенных специально для гаражного пользования рядовыми покупателями

Теперь пару слов о классификации токарных станков. Для удобства информацию представим в виде таблицы.

Тип станка	Особенности	Популярность (из 5 ★)
Токарно-винторезный	Оборудование используется для обработки цветных и черных металлов/сплавов. Основные задачи – точение, нарезка метрической/дюймовой и прочих типов резьбы. Агрегаты относятся к категории универсальных, и часто используются для частного пользования либо мелкосерийного производства.	★★★★★
Токарно-карусельный	Ключевое отличие – ось вращения расположена вертикально. Используются для точения, подрезки торцов, прорезания каналов и нарезки резьбы. Использование дополнительных насадок расширяет функционал, добавляя фрезерование, шлифовку и точение фасонных поверхностей под копирку.	★★★★
Лоботокарный	Используется для обтачивания заготовок с большим радиусом и небольшой высотой. Минус агрегата – сложности монтажа изделий для обработки.	★★
Токарно-револьверный	Специализированная машина для изготовления деталей из прутка.	★★
Автомат продольного точения	Хорошо зарекомендовали себя в мелкосерийном производстве деталей из прутка, фасонного профиля и проволоки. Легко обрабатывают как цветные металлы, так и легированные типы стали.	★★★
Многошпиндельный автомат	Используется для получения точных заготовок из прутка различной геометрии сечения или труб. Преимущественно используется в промышленном производстве. Повышает КПД работ за счет ЧПУ и возможности выполнения нескольких операций.	★★★★
Токарно-фрезерный	Соединяет в себе функции обоих агрегатов. Особая конструкция машины позволяет использовать один шпиндель для статики и вращения, что хорошо заходит для обработки сложных заготовок.	★★★

Существуют еще токарно-полировальные, токарно-отрезные и прочие подтипы станков, но они относятся к узкоспециализированным, а потому, широко распространения среди мелкого производства не приобрели.

Важным параметром при выборе станка является его степень точности обработки. Существует классификация на 5 классов – С, В, Н, А, П (от низшего к высшему). В зависимости от класса точности, формируется область применения оборудования + его стоимость.

Что представляет собой станок ТВ-16

Токарный станок данной модели — это оборудование, основным предназначением которого является обучение токарному делу молодых специалистов. Такими станками оснащались как профессионально-технические училища и школы, так и учебные классы промышленных предприятий. Хотя данная модель оборудования уже давно не выпускается, на нем до сих пор осваивают азы профессии токаря многие молодые люди.

Основой для разработки и производства станка ТВ 16 послужила модель чехословацкого оборудования TOS MN80. На территории Советского Союза этот токарный станок производили сразу несколько предприятий, среди которых можно выделить следующие:

Алма-Атинский станкостроительный «Завод имени Кирова»;
«Комбинат имени Ворошилова» в г. Уральск;
Инструментальное предприятие в г. Кобрин;
Завод «Сельхозмашцепь» в г. Краснодар;
Литейно-механический завод «Октябрь» в г. Дубно;
Механический комбинат в г. Иркутск.

Технические характеристики и конструктивные особенности токарных станков, выпускаемых на данных предприятиях, ничем не отличались. Различия были лишь в том, какие формы литья станины использовал тот или иной завод.

Конструктивно станок ТВ 16 состоит из следующих узлов и механизмов:

несущая станина;
стол станка;
передняя бабка оборудования;
суппорт;
механизм подач;
приводной механизм;
система электрического оборудования;
задняя бабка оборудования;
набор инструмента и специальных приспособлений.

Несложная конструкция станка позволяет легко освоить азы токарного дела и хорошо разобраться в принципах данной технологии обработки металлов.

Это интересно: Станок для заточки ножей своими руками — разбираемся детально

Основные элементы и конструкции станка

Чугунная литая станина.Служит опорой для всех механизмов и составляющих деталей.
Передняя бабка. Место, где находится шпиндель станка и патрон, в котором закрепляется заготовка.
Задняя бабка. Используется для фиксации при креплении на длинных заготовках, а также для закрепления в нее сверл и режущих инструментов для сверления деталей.
Привод. Осуществляется от индивидуального электродвигателя, мощь которого от 0,4 до 0,5 кВт. Многоступенчатые шкивы шпинделя и электродвигателя имеющие 6 скоростей вращения шпинделя — 1600 об./мин.
Механизмы подач. Главная роль их — настройка продольных подач и нарезание резьбы.
Суппорт. К основным функциям суппорта относятся перемещение и закрепление резцов.
Фартук. Крепится к каретке суппорта. Передвижение фартука вручную происходит через зубчатую передачу и рейку, вращением маховика лимба. А также перемещается с помощью гайки ходового винта, включение и выключение гайки происходит с помощью рукоятки.
Электрооборудование. Выполняет включение и выключение оборудования, защищает реверс двигателя от коротких замыканий и скачков напряжения, а также служит для блокировки. По технике безопасности станок должен быть обязательно заземлен, для этого предусмотрена колодка на боковой панели стола, для провода заземления.
Стол. Агрегат крепится на деревянный стол с помощью крепежных винтов, в левой тумбе находится привод и электрооборудование, там же — конечный выключатель, который автоматически выключает электродвигатель.

Токарный станок TSA 16 (ТСА 16): технические характеристики

Учебное токарно-винторезное оборудование традиционно выделяется в отдельный класс, хотя функциональные отличия можно четко определить далеко не всегда. Обычно такие станки создаются на базе распространенных моделей, сохраняя оригинальную компоновку, но при этом конструкция претерпевает упрощения. Такие изменения сказываются на следующих признаках:

Стоимость.
Меньшая склонность к поломкам, в том числе и от небрежного отношения.
Более простой ремонт.
Отсутствие сложных для понимания функций, использование которых требует уровня мастерства.

Назначение подобной техники — обучение работе, и встретить ей можно в учебных заведениях: школах, профессиональных училищах. Так же их можно встретить в различных мастерских, где не требуются слишком сложные по форме изделия, но точность исполнения имеет значение.

Описание и назначение

Польский токарный станок TSA-16 изначально создавался, как учебный. За основу был взят широко распространенный на тот момент SR-80, в конструкцию которого были внесены небольшие доработки. Результат для своей категории получился значительным, и данная модель не теряет актуальности и сейчас.

Преимущества ТСА:

Простое и понятное управление.
Высокая надежность и низкий показатель отказов.
Наличие гитары и коробки Нортона, что делает его токарно-винторезным станком, то есть позволяет механизировать процесс нарезки метрической дюймовой резьбы с помощью резца.
Широкий диапазон степеней скоростей шпинделя. При необходимости допускается обработка не только металлических заготовок, но и деревянных и пластмассовых. Это позволяет сэкономить на дополнительном узкоспециализированном оборудовании, если оно требуется нечасто.
Достойная точность (класс Н).
Невысокая стоимость. Это один из самых доступных в своем классе вариантов.
Компактные размеры, не требующие много места и усиленного фундамента для установки.
Возможность работы с различными видами механообрабатывающего инструмента. В учебных целях чаще применяются ГОСТовские резцы.
Проточка наружных поверхностей типа цилиндр или конус.
Расточка внутренних поверхностей.
Торцевание.
Отрезка.
Нарезание канавок.
Сверление с помощью сверла, неподвижно зажатого в задней бабке.
Нарезание резьбы, как с помощью коробки подач, так ручным слесарным инструментом (метчик, плашка).

Применена типовая компоновка, в которой отсутствуют слабые места или излишне сложные технические решения. При этом качество изготовление и сборки высоко.

В типовой комплект оснастки входят подвижный люнет, позволяющий более точно устанавливать заготовку, набор зубчатых колес для гитары и быстрозажимное устройство на основе цанг.

Технические характеристики

Тип станка: настольный прецизионный токарно-винторезный.
Управление: ручное. Механизирована лишь подача в продольном направлении посредством ходового винта.
Базовые габариты: 1220 мм х 600 мм.
Общая масса: 150 кг.
Диаметр штатного патрона: 80 мм. При необходимости может переставляться с учетом особенностей ТСА. В штатном комплекте используется быстрозажимное исполнение, позволяющее быстро переставлять изделие.
Высота центров: 80 мм при расстоянии между ними 380 мм.
Допустимый диаметр обрабатываемой заготовки: 160 мм (над станиной) или 62 мм (над кареткой).
Отверстие в шпинделе для подачи пруткового материала: 17мм.
Допустимое сечение резца: 8 мм х 8 мм.
Подачи: 9 (от 0,08 до 3 мм/об).
Частота оборотов: 100 мм/об, 160 мм/об, 240 мм/об, 360 мм/об, 400 мм/об, 640 мм/об, 960 мм/об, 1430 мм/об.
Конус Морзе №1.

Все параметры и характеристики приведены в паспорте на TSA-16. Любое обучение должно начинаться именно с ознакомления с технической сопроводительной документацией. Полезно сделать выкопировки основных схем, таблиц и требований и разместить их на рабочем месте.

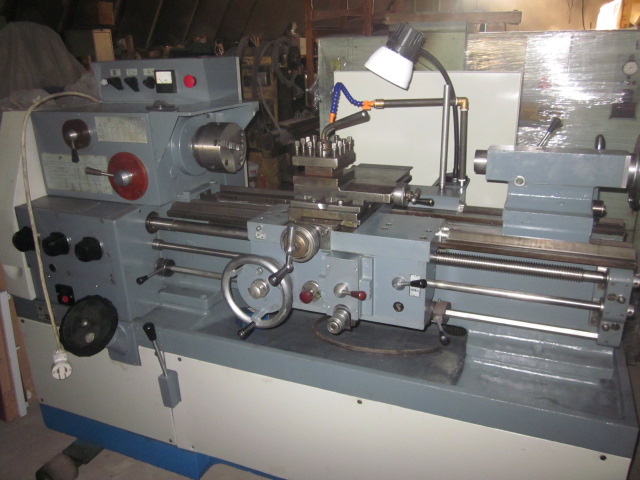

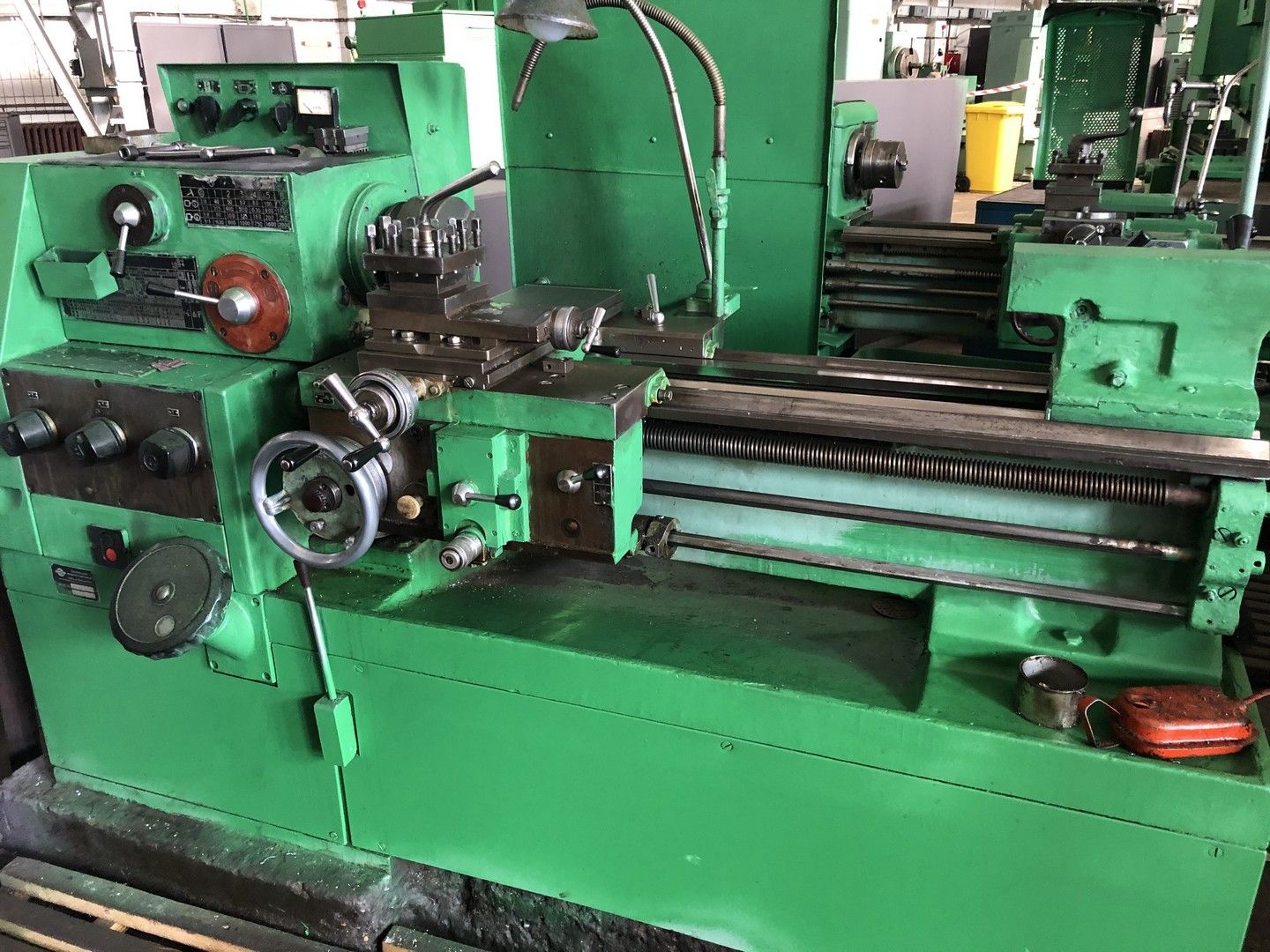

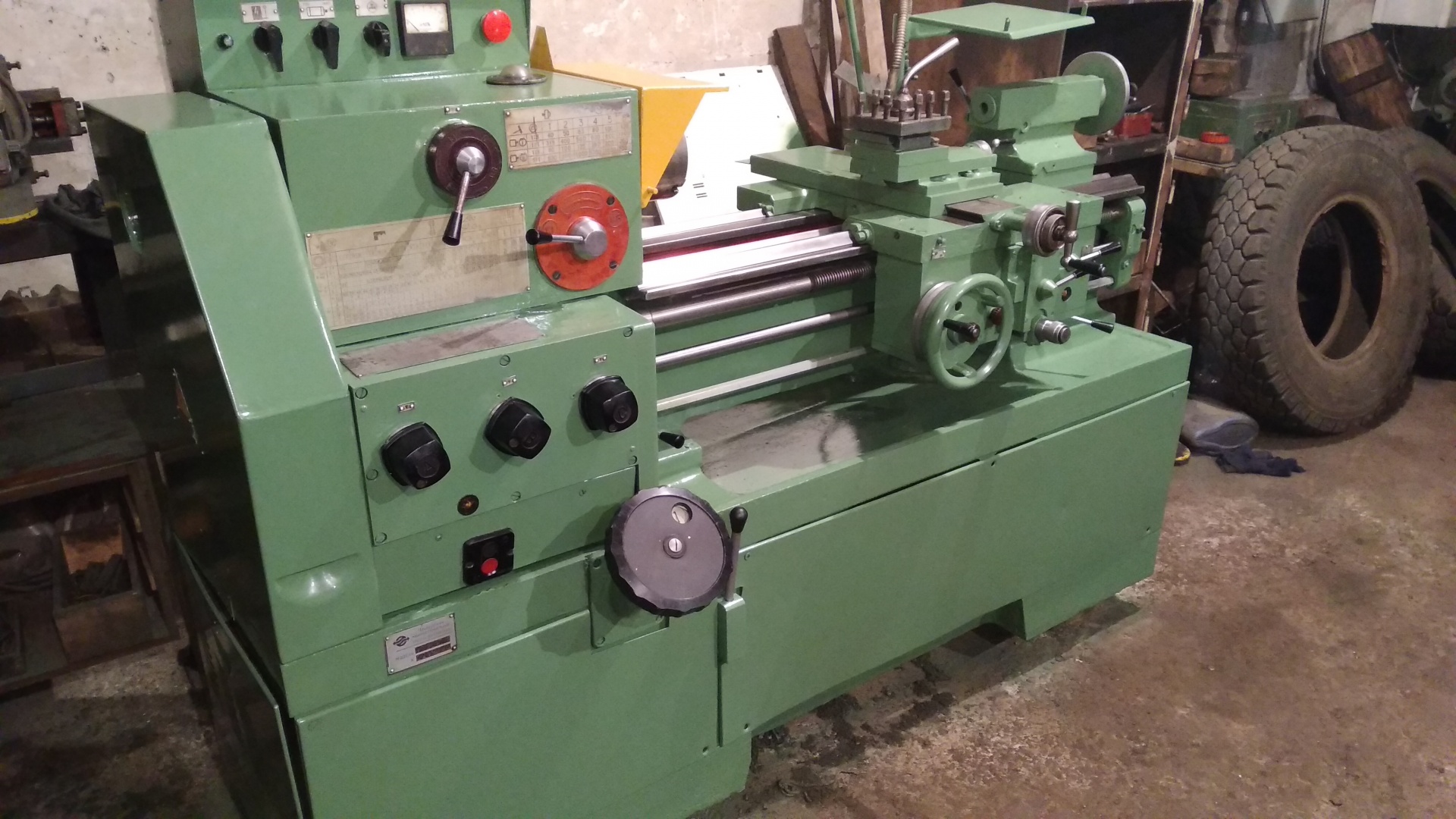

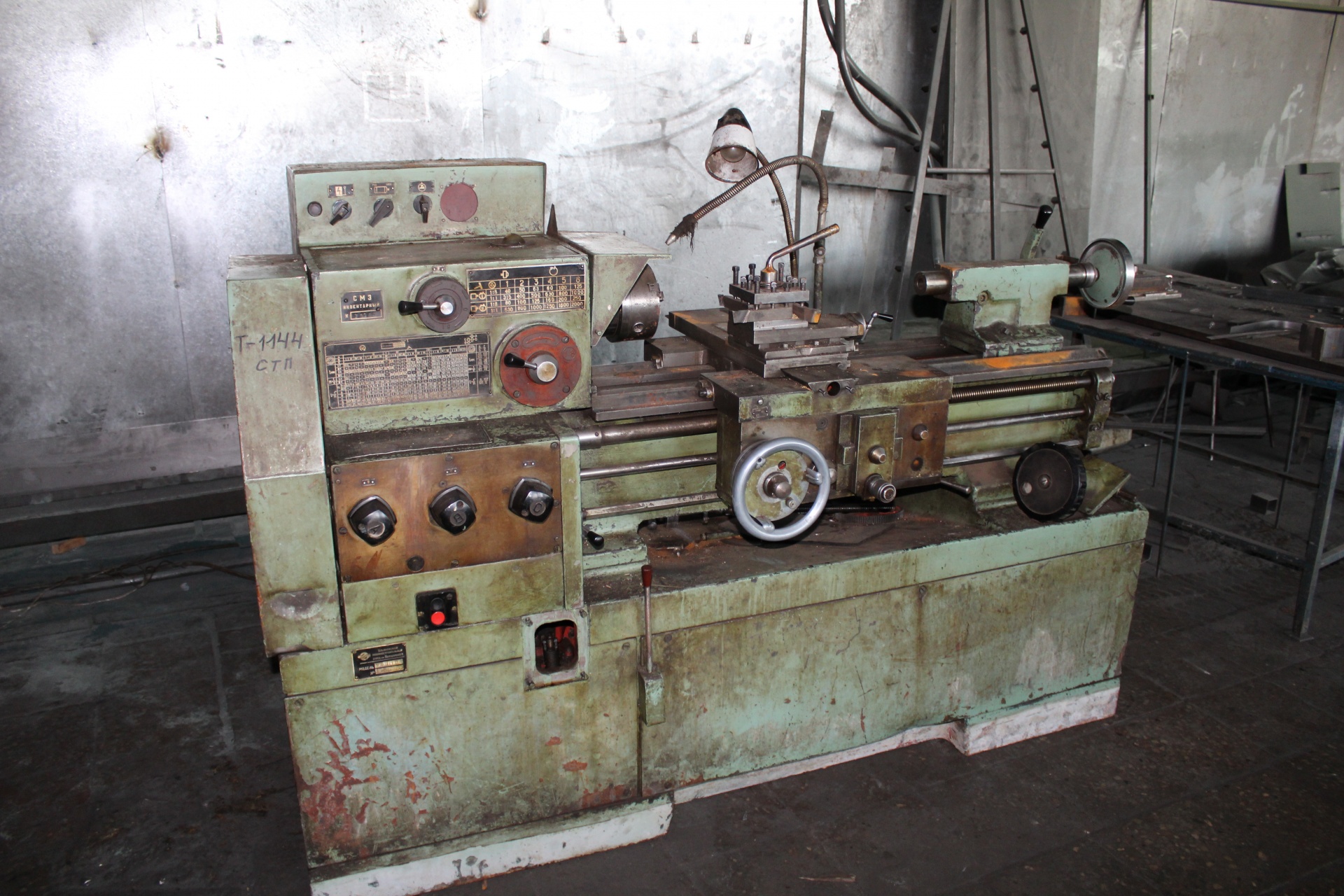

Технические характеристики токарного станка 16Е20

Наименование параметра	16К20	16Е20
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	400
Высота оси центров над плоскими направляющими станины, мм	215	215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	210
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм	710, 1000, 1400, 2000	1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25	25
Наибольшая масса детали, обрабатываемой в центрах, кг	460..1300	460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг	200	200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	50
Частота вращения шпинделя, об/мин	12,5..1600	20..1600
Количество прямых скоростей шпинделя	22	16
Количество обратных скоростей шпинделя	12	16
Конец шпинделя по ГОСТ 12593-72	6К	6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	Морзе 6
Диаметр фланца шпинделя, мм	170	170
Наибольший крутящий момент на шпинделе, Нм	960
Суппорт. Подачи
Наибольшая длина продольного перемещения суппорта (каретки), мм	645, 935, 1335, 1935	950
Наибольшая длина поперечного перемещения суппорта, мм	300	275
Скорость быстрых продольных перемещений, мм/мин	3800	3800
Скорость быстрых поперечных перемещений, мм/мин	1900	1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10
Цена деления лимба продольного перемещения, мм	1	1
Цена деления лимба поперечного перемещения, мм	0,05	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,03..4,21
Диапазон поперечных подач, мм/об	0,025..1,4	0,015..2,1
Количество подач продольных	42	48
Количество подач поперечных	42	48
Количество нарезаемых резьб — метрических	26
Количество нарезаемых резьб — модульных	22
Количество нарезаемых резьб — дюймовых	39
Количество нарезаемых резьб — питчевых	32
Пределы шагов метрических резьб, мм	0,5..112	0,5..56
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5	56..0,5
Пределы шагов модульных резьб, модуль	0,5..112	0,5..28
Пределы шагов питчевых резьб, питч диаметральный	56..0,5	56..2,0
Наибольшее усилие, допускаемое механизмом подач на резце — продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, Н	3530
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм	150	130
Перемещение резцовых салазок на одно деление лимба, мм	0,05	0,05
Шкала угла поворота резцовых салазок, град	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°
Наибольшее сечение державки резца, мм	25 х 25	25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25
Число резцов в резцовой головке	4	4
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	150	120
Перемещение пиноли на одно деление лимба, мм	0,1	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±15
Электрооборудование
Электродвигатель главного привода, кВт	11	5,5
Электродвигатель привода быстрых перемещений, кВт	0,12	0,55
Электродвигатель насоса СОЖ, кВт	0,125	0,125
Электродвигатель шлифовального приспособления, кВт	нет	0,27
Электродвигатель заточного приспособления, кВт	нет	0,75
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500	2400 х 1220 х 1640
Масса станка, кг	3010	2000

Список литературы

Токарно-винторезный станок 16Е20. Руководство по эксплуатации 16Е20.00.000 РЭ
