Про металлообрабатывающие станки: что из себя представляют, какими бывают, где применяются

Виды металлорежущих станков

Агрегаты для резки металла бывают весьма разнообразными. Вот их основные категории:

Станки фрезерной группы. Среди бесконсольных выделяют гравировальные, копировальные, продольные и вертикальные установки. Среди консольных — широкоуниверсальные, горизонтальные и вертикальные устройства.
Токарные. Они могут быть карусельными, лобовыми, сверлильно-отрезными, револьверными, копировальными многорезцовыми, одно- либо многошпиндельными, а также специализированными (то есть автоматами или полуавтоматами).
Шлифовальные. Они бывают кругло-, внутри- или плоскошлифовальными. Сюда же относятся разные типы заточных и специализированных агрегатов, полировального и обдирочного оборудования.
Строгальные. Это протяжные устройства вертикального либо горизонтального типа, а также продольные модели с одной или двумя стойками.
Разрезные. Это правильно-отрезные устройства, а также станки, оснащенные гладкими металлическими дисками либо абразивными кругами. В эту же категорию попадают модели с резцами либо пилами — ножовочными, дисковыми, ленточными.
Агрегаты для обработки компонентов резьбовых и зубчатых соединений. Они могут быть зубоотделочными, зубофрезерными, резьбо-фрезерными, резьбонарезными, резьбо- и зубошлифовальными, проверочными, для обработки элементов червячных пар и торцов зубьев, а также зубострогальными для цилиндрических зубчатых колес или зуборезными для работы с коническими колесами.
Модели для сверления и расточки. Их оснащают одним либо несколькими шпинделями. Расточные агрегаты бывают горизонтальными, алмазными либо координатными, сверлильные станки — радиальными, горизонтальными либо вертикальными.

Существуют и другие разновидности агрегатов, не относящиеся ни к одной из вышеперечисленных категорий. К примеру, станки бывают пилокасательными, опиловочными, делительными, балансировочными, бесцентрово- и правильно-обдирочными и так далее.

Систематизация по базовому размеру

Стандартами регламентируются базовые параметры оборудования, характерные этому типу. Для группы токарных и круглошлифовальных станков это максимальный размер детали под обработку.

У фрезерных станков основным считается габарит рабочего стола для установки заготовок и оснастки. Для поперечно-строгальных станков базовым является величина хода ползуна.

Совокупность станков для одного вида обработки, с похожей кинематикой, устройством, но отличающихся главными размерами, называется размерным рядом. Например, согласно нормативам у зубофрезерных станков различают 12 типоразмеров с максимальным диаметром заготовки для обработки от 80 мм до 12,5 тыс. мм.

Оборудование для термообработки сварных швов и соединений трубопроводов, труб, металлов

Новый интерфейс управления установкой!

Наша компания занимается производством и предлагает купить современное индукционное оборудование для термообработки стали, чугуна и других металлов, алюминиевых, титановых и остальных сплавов, сварных швов и соединений труб или технологических трубопроводов. Мы окажем содействие в подборе нужной установки в соответствии с Вашим техническим заданием.

Индукционная термообработка сварных соединений и швов стали, чаще труб или трубопроводов — это инновационная послесварочная процедура. Данная технология широко применяется в самых различных сферах: нефтеперерабатывающей, энергетической, химической.

Индукционная термообработка труб и трубопроводов может быть как местной, когда касается непосредственно сварного шва или соединения, так и полной, когда нагревается вся конструкция, включая стыки. Независимо от масштаба операции выделяется три основных этапа термообработки шва: вначале идёт нагрев до нужной температуры с определённой скоростью, затем сварное соединение выдерживается некоторое время, и, наконец, охлаждение, которое также проходит с заранее заданной скоростью.

Индукционное оборудование для термообработки металла и сварных швов от компании ПРОМИНДУКТОР имеет полностью воздушное охлаждение, легкий интерфейс управления, встроенный промышленный контроллер с возможностью программирования режимов термообработки:

1. Предварительный нагрев

– простой метод нагрева материала до определенной температуры и поддержания этой температуры в течении какого-либо времени;

2. Отжиг

– быстро нагретая деталь до определенной температуры, выдерживается при этой температуре заданное время и за тем остывает до указанной температуры;

3. PWHT (postweld heat treatment)

– после сварочная термическая обработка.

Пользователь имеет возможность задать собственную или несимметричную, сегментальную процедуру термообработки металла. Оборудование также имеет функции по работе на постоянной мощности или мощности, зависящей от времени, то есть система понижает или повышает ее на определенном отрезке времени.

В отличие от конкурентов, наше оборудование для термообработки металла и сварных швов и соединений труб и трубопроводов имеет более низкий эксплуатационный вес, изготовлено с применением последних мировых разработок. Установки компактны, так как все расположено в одном корпусе, не требуют водяного охлаждения, подходят для решения универсальных технических задач по термообработке сварных швов, соединений труб и трубопроводов.

Преимущества:

быстрота нагрева;
высокая концентрация и точная локализация энергии при нагреве обеспечивают короткий цикл, высокую производительность, улучшают показатели использования оборудования и материалов и снижают риск деформации трубы при нагреве;
высокое и однородное качество;
индукционный нагрев позволяет с легкостью осуществить точное автоматическое управление процессом. Он идеально согласуется с автоматизированным производством и не требует специальной подготовки персонала;
нагрев только внутри материала;
непрерывный нагрев металла производится непосредственно в детали;
индукционный нагрев позволяет избегать сложного технического обслуживания, измерения, нагрева футеровки печей и их охлаждения. В процессе нагрева не выделяется дым или другие вредные эмиссии, загрязняющие материалы и оборудование. Все это снижает опасность процесса и улучшает рабочие условия;
пониженные затраты энергии.

В силу самого принципа индукционного нагрева, формирование тепла происходит внутри детали и, вследствие этого, процесс более эффективен по затратам энергии, чем другие методы, количество рассеиваемой энергии исключительно низко.

Как контролируется точность?

Точность геометрии металлорежущих машин проверяется согласно госстандартам. Такая проверка подразумевает контроль базовых поверхностей относительно друг друга

Кроме этого, внимание обращается на форму траектории перемещения исполнительных органов, а также на соответствие фактических передвижений рабочих органов номинальным

Технологическая точность, которая характерна для специализированного/специального оборудования, контролируется перед тем, как ввести оборудование в эксплуатацию. С этой целью на станке обрабатывается несколько изделий, которые впоследствии измеряются.

Основные методы проверки токарного станка

При проверке токарного станка на точность в основном проверяют направляющие станины, биение шпинделя и ходовой винт. Направляющие станины должны быть прямолинейными в продольном направлении. При износе на них появляются канавки, царапины, иногда забоины. Износ можно обнаружить поверхностным осмотром и при помощи измерительных инструментов. Чтобы определить его величину, устанавливают проверочную линейку 1 (рис. 255) поочередно на направляющие 2, затем определяют на просвет и измеряют щупом зазор между их поверхностями и линейкой.

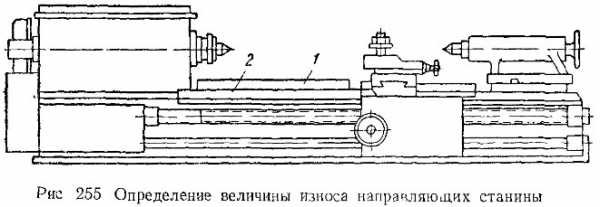

Допустимым считается такой износ станины: при высоте центров до 300 мм — 0,02 мм на длине 1000 мм; при высоте центров больше 300 мм — 0,03 мм на той же длине. У новых или отремонтированных станков на эту величину допускается только выпуклость станины, но не вогнутость.

Направляющие станины для задней бабки должны быть параллельны направляющим для каретки. Проверяют параллельность индикатором, закрепленным в резцедержателе на каретке (рис. 256), которую перемещают по станине; штифт индикатора упирают в направляющую для задней бабки. Допускаемое отклонение — до 0,01 мм для станков с высотой центров до 200 мм и до 0,02 мм — для станков с высотой центров более 200 мм.

Горизонтальность направляющих станины проверяют уровнем, как показано на рис. 257, передвигая линейку 2 с уровнем 1 вдоль направляющих станины. Допускаемое отклонение составляет 0,05 мм на длине 1000 мм.

Ось шпинделя должна быть параллельна направляющим станины в вертикальной и горизонтальной плоскостях. Для проверки в коническое отверстие шпинделя вставляют контрольную оправку и проверяют ее индикатором на отсутствие биения по всей ее длине. Затем закрепляют на каретке индикатор и устанавливают его так, чтобы штифт индикатора касался оправки сначала в вертикальной (рис. 258, а), а потом в горизонтальной (рис. 258, б) плоскости. Перемещая при каждой установке каретку вдоль оправки на длину 300 мм, отмечают отклонения индикатора, которые не должны превышать в вертикальной плоскости 0,01 мм для станков с высотой центров до 200 мм и 0,02 мм — для станков с высотой центров до 400 мм. В горизонтальной плоскости отклонения индикатора не должны быть более 0,01 мм для станков с любой высотой центров.

Отклонение оправки, считая вправо от бабки, допускается в вертикальной плоскости только вверх, а в горизонтальной плоскости — только в сторону резца.

Шейки шпинделя должны вращаться без биения. Шпиндель на биение проверяют индикатором, укрепленным в резцовой головке. При проверке необходимо, чтобы штифт 1 индикатора упирался в шейку 2 шпинделя (рис. 259, а). Допускаемой отклонение 0,01 мм при высоте центров до 350 мм и 0,02 мм при высоте центров более 350 мм.

Шпиндель не должен иметь осевого перемещения пр вращении. Проверку производят, как в предыдущей случае, но штифт 1 индикатора (рис. 259, б) упирают в торец буртика 2 шпинделя. Допускаемые отклонения те же, что и при проверке биения шейки.

Вершина переднего центра при вращении не должна иметь биения. Для проверки индикатор укрепляют в резцовой головке (рис. 259, в) и его штифт 1 упирают в конус 2 центра. Допускаемые отклонения такие же, как в предыдущих двух случаях.

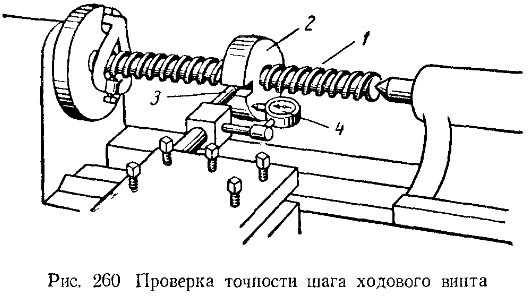

Точность шага ходового винта проверяют точной резьбовой оправкой 1, устанавливаемой между центрами передней и задней бабок (рис. 260), и точной цилиндрической гайкой 2, навертываемой на резьбовую оправку. В гайке 2 имеется продольный паз, в который вводят шарик державки 3, несущей индикатор 4 и закрепленной в суппорте станка. Наконечник индикатора упирается в торец гайки, удерживаемой от вращения шариком державки. Станок настраивают на шаг резьбы оправки. Пустив станок с включенной разъемной гайкой, следят за показаниями индикатора. Допускаемые отклонения: 0,03 мм на длине 100 мм и 0,05 мм на длине 300 мм для станков с высотой центров до 400 мм.

Практическая проверка точности токарного станка. Помимо рассмотренных геометрических проверок, производят комплексную практическую проверку точности токарного станка. Целью проверки является оценка точности станка в работе при изготовлении деталей с цилиндрической и торцовой поверхностями. Во время этой проверки определяются получающиеся отклонения по овальности, конусности и плоскостности, которые не должны превышать отклонения, устанавливаемых ГОСТом: по овальности 0,01-0,02 мм и по конусности 0,02 мм на длине 1000 мм и вогнутости торца не больше 0,02 мм на диаметре 300 мм.

Металлорежущие станки

Независимо от группы, типа и модели устройства, обработка заключается в том, что заготовка и режущий инструмент выполняют формообразующие движения. За счет этих движений задаются габариты и конфигурация объекта. Для ЧПУ-моделей заранее прописывают программу с учетом всех нюансов конкретного объекта и посредством программатора загружают ее в контроллер. Из контроллера команды направляются к рабочим компонентам агрегата. По завершении программы устройство выключается автоматически.

Устройства с числовым программным управлением обеспечивают значительно более высокую скорость и точность обработки по сравнению с традиционными аналогами. Их закупают для крупносерийного производства, так как такие модели успешно интегрируются в крупные автоматизированные линии.

Технология, предполагающая изъятие из тела объекта некой части материала с целью получения желаемой геометрии, известна как субтрактивная. Объектом, к которому применяется воздействие, может выступать как листовой, так и массивный металлопрокат. Из листового получаются плоские объекты разнообразной конфигурации, из массивного — объемные с любым желаемым количеством поверхностей.

С точки зрения физики, металл удастся разрезать, если нарушить его кристаллическую решетку. Когда режущий инструмент погружается в объект и продвигается по его поверхности, он своими твердыми острыми кромками разрывает атомные связи в структуре объекта. Во время плазменной или лазерной резки связь между атомами распадается из-за высоких температур. При гильотинной резке или штамповке кристаллическая решетка разрушается из-за деформации сдвига. Достоинство этого метода заключается в том, что после него не остаются отходы.

Опилки представляют собой серьезную проблему для процесса металлообработки. Попадая внутрь станка, металлическая стружка способна привести к поломкам. Поэтому оборудование приходится закрывать предохранительными кожухами, а стружку своевременно удалять. Операторы устаревших моделей станков собирают опилки вручную. На современных моделях размещают транспортерные ленты, которые отгружают стружку в утилизационную емкость. На агрегатах для шлифовки и заточки устанавливают пылеотсосы, которые выводят отходы из зоны обработки.

Механическая обработка

Существуют различные виды механической обработки металлов. Это самая большая группа способов обработки материала, в которых используются специальные инструменты и оборудование. Механическое усилие позволяет снимать с заготовки слой металла.

Механическая обработка

Сверление и точение

Сверление — это обработка металлов с помощью специального оборудования. Технология сверления делится на несколько этапов:

Заготовка закрепляется на рабочем столе с помощью струбцин или тисков.
В патроне рабочего инструмента закрепляется оснастка — сверло или мечик для нарезания резьбы.
После включения электродвигателя, шпиндель раскручивает патрон. Оснастка проделывает в металлической заготовке отверстие нужного диаметра.

При выборе оснастки требуется учитывать характеристики обрабатываемого материала. Сверла выдерживают разные нагрузки.

Ещё одни распространённым видом механической обработки металла является точение. С помощью этого технологического процесса создаются детали цилиндрической и конусовидной формы. Метод сверления:

Заготовка закрепляется в подвижном шпинделе.
После включения двигателя она раскручивает заготовку.
Мастер подносит резцы для снятия слоя металла.

Шлифование и фрезерование

Ещё одним популярным способом обработки металла является фрезерование. Он похож на сверление. С помощью фрезы можно изготавливать различные углубления в металлических поверхностях, создавать резьбу, обрабатывать торцы заготовок. При вращении шпинделя оснастка снимает слой металла.

Также в процессе обработки металла и дерева используются абразивные материалы. Круг с напылением фиксируется на подвижном валу, которые раскручивается с помощью электродвигателя. От выбора фракции абразива зависит тип обработки. Чтобы очистить поверхность от толстого слоя ржавчины или металла, требуется использовать абразивные круги с крупными частицами. Для финишной работы подходит мелкая фракция.

Шлифовальная обработка

Термическая металлообработка

Использование высоких температур предназначается для улучшения характеристик стали. У каждого сплава свои предельные границы, на которых разрушается или меняется кристаллическая решетка, после остывания обычно становится прочнее.

Отжиг

Служит для повышения пластичности и ковкости, то есть в основном используется перед другими методами обработки. Обычно применяется после литья, чтобы убрать внутреннее напряжение в заготовке. Для проведения операции сталь нагревают и оставляют медленно остывать прямо в печи.

Закалка

Задача – повышение твердости, но при этом может увеличиться и хрупкость. Отличие процесса в том, что после нагрева некоторое время поддерживается большая температура, в то время как охлаждение, напротив, очень стремительное – в масле или воде.

Отпуск

Это второй этап после закалки для снижения хрупкости. Фактически это вторичный разогрев с медленным остыванием, но при менее высоких температурных воздействиях.

Старение

Это способ декоративного оформления, чтобы получить красивую состаренную поверхность, но не испортить основные качества.

Основные способы обработки

Основы металлообработки необходимо знать любому начинающему мастеру и литейщику. Зная, как себя ведут те или иные металлы при разных способах обработки, можно избежать ошибок при проведении технологического процесса.

Современная металлообработка включает в себя несколько основных направлений обработки:

Электрическая. С помощью этого способа можно сделать отверстия в металлических листах для заточки инструмента и работы с твердыми видами стали.
Механическая. Обширная группа методов обработки металлических заготовок. Их обрабатывают с помощью специального оборудования.
Химическая. Создание искусственной химической реакции с помощью кислот, щелочей и других компонентов.
Работа с давлением. Чтобы не нарушать целостность заготовки и изменить её форму, используется оборудование создающее мощное давление. Для изменения формы заготовки из твердых видов стали материал изначально разогревают.
Термическая. Чтобы улучшить технические характеристики материала, используются различные способы обработки заготовок температурой.

Технология металлообработки развивается и улучшается с каждым годом. Появляется новое оборудование и варианты работы с металлами.

От чего зависит тип обработки

Виды металлообработки подразумевают под собой разные способы работы с металлами. Каждый из методов выбирается в зависимости от твердости материала и других его характеристик. Также на это влияет то, что нужно сделать с заготовкой. Например, для изменения технических характеристик материала используется термическая обработка. Чтобы изменить форму заготовки, может применяться механический способ или оборудование нагнетающее давление.

Классификация станков по типам.

Станки одного и того же типа могут отличаться компоновкой (например, фрезерные универсальные, горизонтальные, вертикальные), кинематикой, т.е. совокупностью звеньев, передающих движение, конструкцией, системой управления, размерами, точностью обработки и др.

Стандартами установлены основные размеры, характеризующие станки каждого типа. Для токарных и круглошлифовальных станков это наибольший диаметр обрабатываемой заготовки, для фрезерных станков – длина и ширина стола, на который устанавливаются заготовки или приспособления, для поперечно-строгальных станков – наибольший ход ползуна с резцом.

Группа однотипных станков, имеющих сходную компоновку, кинематику и конструкцию, но разные основные размеры, составляет размерный ряд. Так, по стандарту, для зубофрезерных станков общего назначения предусмотрено 12 типоразмеров с диаметром устанавливаемого изделия от 80 мм до 12,5 м.

Конструкция станка каждого типоразмера, спроектированная для заданных условий обработки, называется моделью. Каждой модели присваивается свой шифр – номер, состоящий из нескольких цифр и букв. Первая цифра означает группу станка, вторая – его тип, третья цифра или третья и четвертая цифры отражают основной размер станка. Например, модель 16К20 означает: токарно-винторезный станок с наибольшим диаметром обрабатываемой заготовки 400 мм. Буква между второй и третьей цифрами означает определенную модернизацию основной базовой модели станка.

Классификация станков по степени универсальности. Различают следующие станки – универсальные, которые используют для изготовления деталей широкой номенклатуры с большой разницей в размерах. Такие станки приспособлены для различных технологических операций:

специализированные, которые предназначены для изготовления однотипных деталей, например, корпусных деталей, ступенчатых валов сходных по форме, но различных по размеру;
специальные, которые предназначены для изготовления одной определенной детали или одной формы с небольшой разницей в размерах.

Классификация станков по степени точности. Станки разделены на 5 классов:

Н – станки нормальной точности;
П – станки повышенной точности;
В – станки высокой точности;
А – станки повышенной точности;
С – особо точные или мастер-станки;

В обозначение модели может входить буква, характеризующая точность станка: 16К20П – токарно-винторезный станок повышенной точности.

Классификация станков по степени автоматизации. Выделяют станки-автоматы и полуавтоматы. Автоматом называют станок, в котором после наладки все движения, необходимые для выполнения цикла обработки, в том числе загрузка заготовок и выгрузка готовых деталей, осуществляется автоматически, т.е. выполняется механизмами станка без участия оператора.

Цикл работы полуавтомата выполняется также автоматически, за исключением загрузки-выгрузки, которые производит оператор, он же осуществляет пуск полуавтомата после загрузки каждой заготовки.

С целью комплексной автоматизации для крупносерийного и массового производства создают автоматические линии и комплексы, объединяющие различные автоматы, а для мелкосерийного производства – гибкие производственные модули (ГПМ).

Автоматизация мелкосерийного производства деталей достигается созданием станков с программным управлением (цикловым), в обозначение моделей вводится буква Ц (или числовым буква Ф). Цифра после буквы Ф обозначает особенность системы управления:

Ф1 – станок с цифровой индикацией (с показом чисел, отражающих, например, положение подвижного органа станка) и предварительным набором координат;
Ф2 – станок с позиционной или прямоугольной системой;
Ф3 – станок с контурной системой;
Ф4 – станок с универсальной системой для позиционной и контурной обработки, например, модель 1Б732Ф3 – токарный станок с контурной системой ЧПУ.

Классификация станков по массе. Станки подразделяют на:

легкие – до 1 т;
средние – до 10 т;
тяжелые – свыше 10 т. Тяжелые станки делят на крупные – от 16 до 30 т, собственно тяжелые – от 30 до 100 т;
особо тяжелые – свыше 100 т;

Наши контакты: +7 (4855)404-064 ,, +7(495)620-98-25

Важнейшие детали оборудования

Обычно станина делается литой. Конструкция получается очень жёсткой, обладающей демпфирующим потенциалом. Если форма станины имеет сложную конструкцию, прибегают к сварочным работам.

Любой станок обязательно имеет направляющие скольжения. Благодаря силе трения, скорость движения рабочих механизмов становится минимальной. Линейные направляющие обеспечивают высокую точность перемещения.

Для обработки, заготовку закрепляют в шпинделе станка, имеющим несколько видов:

Ротор с электродвигателем.
Вращение осуществляется с помощью ремённой передачи.

Ремённая передача не развивает такой высокой скорости. Обычно около 15 тыс. оборотов. Она предназначена для работы с более простыми деталями.

Важнейшие детали оборудования

Для обработки, заготовку закрепляют в шпинделе станка, имеющим несколько видов:

Ротор с электродвигателем.
Вращение осуществляется с помощью ремённой передачи.

Технология и особенности обработки

Если правильно настроить программное управление, появляется возможность обрабатывать различные поверхности заготовки с одной установки. На фрезерном станке, оборудованным ЧПУ, можно выполнить несколько технологических металлорежущих операций:

Зенкерование.
Развёртывание.
Сверление.
Фрезерование криволинейной плоскости.
Обработка цилиндрической поверхности.

Для таких работ используются три координатные оси. Для сложной обработки применяется пять осей. Например, обработка на высокой скорости фасонной поверхности.

Обработка радиусных галтелей, после соответствующей настройки ЧПУ, происходит за одну фиксацию. Для этого используются специальные концевые фрезы с характерным закруглением режущей кромки.

Любой фрезерный станок с ЧПУ можно модернизировать. Достаточно на рабочий стол добавить поворотный механизм. Аппарат сможет проводить обработку в пяти различных координатах. Правда, такая модернизация уменьшает рабочее пространство фрезерного оборудования.

Уровни автоматизации

По уровню автоматизации металлообрабатывающие станки делятся на такие типы:

Ручное оборудование. Всеми механизмами управляет человек.
Полуавтоматы. В таких станках половина механизмов работает автоматически, а другая требует настройки и управления мастером.
Автоматы. Оборудование, которое может работать самостоятельно. Оператору изначально следует задать алгоритм для подвижных механизмов.
Станки с ЧПУ. Полностью автоматизированные конструкции, для работы которых требуется составить программу. В соответствии с ней будут двигаться механизмы и рабочие части станка.

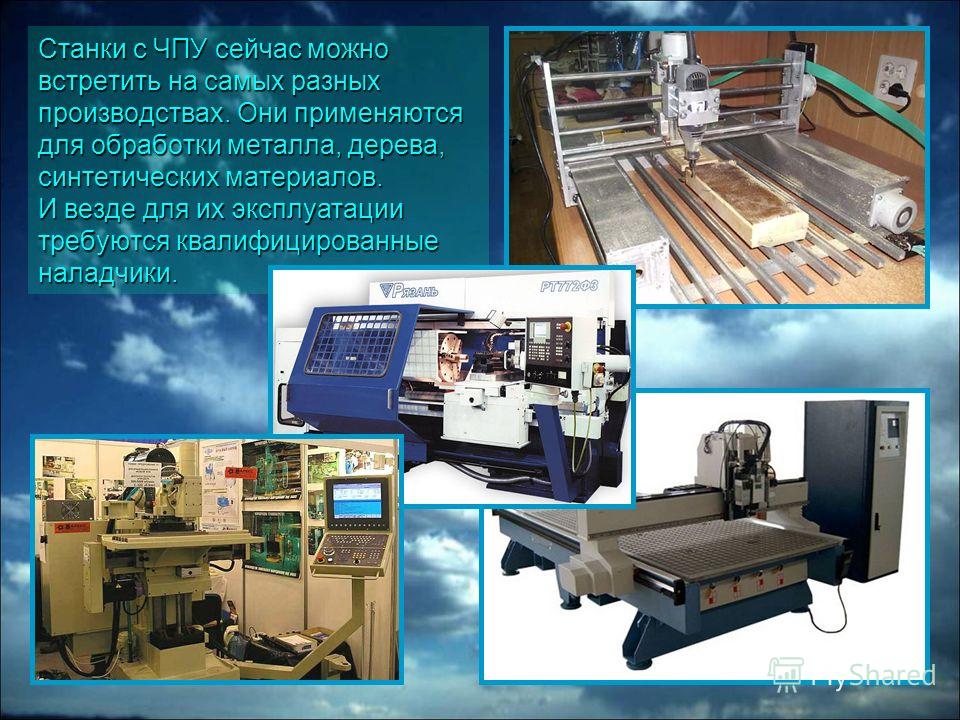

Самыми популярными считаются машины, оборудованные системами ЧПУ. Числовое программное управление состоит из нескольких ключевых элементов:

Консоль — через неё оператор задаёт программу, по которой будет происходить производственный процесс. Помимо автоматической работы, на консоли есть пульт для ручного управления.
Контроллер — механизм, который производит расчёт будущих движений подвижных механизмов и элементов станка. Контроллер представляет собой мощный микропроцессор, которые управляет всеми механизмами.

Чтобы оператор видел какую программу он задаёт, в системе ЧПУ присутствует экран. На нём отображаются алгоритмы, размеры обрабатываемой заготовки, возможные ошибки и погрешности.

Автоматизация металлообработки

Какое предназначение у инструмента для металлообработки

Шлифовальный инструмент для металлообработки представляет собой абразивные зёрна, связанные специальными связующими материалами. Форма зёрен отличается наличием острых кромок разных размеров, которые при касании металла способны снимать с него слои определённой толщины.

К шлифовальным инструментам относятся: бруски, наждачная бумага, ткани со специальными покрытиями, круги.

Для резки могут применяться резцы, фрезы, свёрла, метчики, протяжки. Они подбираются таким образом, чтобы их твёрдость была выше, чем у обрабатываемых материалов.

Резание металла толщиной 4–7 мм выполняется ножницами по металлу или лобзиком, либо ножовкой. Слой от 5 мм удобно резать болгаркой.

В слесарных или кузнечных работах могут использоваться ручники, молотки, кувалды, фасонные молотки. Ручники применяются для определения силы удара и указания точного места для обработки. Кувалды используются для холодной деформации заготовок.

Художественную обработку металлов можно выполнять фасонным молотком. Он позволяет выбивать рельефные поверхности за счёт наличия выгнутого или широкого плоского и закруглённого бойков.

Для чеканки применяют следующее оборудование:

трещётки, крюки для намётки рельефных заготовок;
бобошники, канфарники, лощатники для создания необходимого рельефа;
сечки для чеканки линий, полукруглых или изогнутых линий;
фигурные чеканы (трубочка, сапожок, утюжок, канфарник, пурошник, лощатник), используемые для создания серии одинаковых мелких детализированных узоров.

Виды металлообрабатывающего оборудования

Металлообрабатывающее оборудование классифицируют в соответствии с видом операций, которые оно выполняет с металлическими заготовками. Различают следующие типы оборудования:

фрезерное;
токарное;
сверлильное;
устройства для нарезания резьбы;
гильотинное;
шлифовальное;
листогибочное.

Наиболее распространенным видом современного металлообрабатывающего оборудования являются токарные станки. Эти устройства вращают металлическую заготовку вокруг шпинделя. По мере вращения инструменты и режущие кромки формируют или режут металл, придавая ему нужную форму. Токарные станки выпускаются в различных вариантах, от небольших настольных устройств, до больших стационарных моделей. Некоторые из них могут управляться вручную, некоторые – работать под управлением ЧПУ. Токарные станки выполняют большое количество операций, таких, как: расточка и обточка цилиндрических и фасонных поверхностей, нарезка резьбы, обработка торцов, сверление отверстий и так далее. Токарные станки можно назвать универсальными, что и объясняет их востребованность.

Фрезерные станки – устройства, обрабатывающее поверхность материала при помощи фрезы, вращающейся вокруг оси шпинделя (как сверло) и рабочего стола, который может перемещаться в нескольких направлениях. По способу управления различают ручные станки и машины под управлением ЧПУ. Последние могут выполнять огромное количество сложных операций, таких как прорезание пазов, строгание, сверление, нарезание резьбы, фрезеровка и так далее.

Металлорежущие станки используются для резки мягких и твердых металлов в одном линейном направлении. По способу управления данное оборудование разделяется на автоматическое, ручное и полуавтоматическое.

Станки для гибки и формовки – оборудование, позволяющее изгибать металлы для придания им нужной формы.

Металлообрабатывающее оборудование для сверления, растачивания, зенкерования и рассверливания металлических деталей. К такому оборудованию относят многошпиндельные или центровальные станки.

Шлифовальные установки – устройства, предназначенные для придания поверхностям металлических изделий гладкости и блеска. Могут шлифовать детали как снаружи, так и внутри.
