Область применения шпоночных и шлицевых соединений

Виды шпонок

Основные виды шпонок делят на два типа: напряженные и ненапряженные. Среди которых выделяются такие типы шпонок:

1. Клиновые. Особый тип, который отличаются углом наклона верхней грани. В общем разделение на виды происходит исходя из классификации шпоночных соединений. Устанавливается в паз с помощью физической силы, ударным методом. Применение такого типа соединения позволяет добиться необходимого напряжения. Нарезанный клин, находясь в пазе, распирает его изнутри. За счет силы прижатия, вал и ступица совместно вращаются.Используется довольно редко, так как ее использование предусматривает индивидуальный подгон. Это можно считать недостатком для массового производства механизмов. Основное назначение — применение в тихоходных передачах и узлах неподвижного соединения.

   Среди клиновых шпонок выделяют:

   • врезные;
2. на лыске;
3. фрикционные;
4. без головки и с головкой.
5. Сегментные. Производятся в виде сегментной пластины, загоняемой в паз. Производиться методом фрезерования. Широко применяются в производстве, так как просты в изготовлении, не требуют особой точности при нарезании и легко устанавливается. Отличается установкой в боле глубокий паз, в сравнении с аналогами. Глубокий паз не подходит для больших нагрузок, так как значительно снижает прочность вала, поэтому используется при небольших крутящих моментов.

   На длинных ступицах может устанавливаться несколько шпонок, так как они имеют фиксированную длину. Выполняют предохранительную функцию на срез и смятие.
6. Призматические. Отличаются параллельными гранями, которые устанавливаются в паз и фиксируют ступицу. Рабочими гранями в таки случаях являются боковые. Относятся к ненапряженному типу шпоночных соединений, поэтому существует вероятность возникновения коррозии в месте соединения. Для исключения коррозии, муфта и вал соединяются с натягом. Концы производятся обычно со скругленными или плоскими концами. Для скругленного типа рабочей поверхностью считается длина прямых краев. Паз нарезается с помощью фрезы.Передача усилия происходит путем давления поверхности паза на шпонку, которая передает крутящий момент на паз ступицы. Данный тип соединения призматической шпонкой часто используется для подвижных соединений, поэтому используют дополнительное крепление с помощью винтов. Как и многие другие типы выполняет функцию предохранителя при смятии и срезе.
7. Цилиндрические. Штифты в таких шпонках изготавливаются в виде цилиндров. Работаю в натяжении с отверстием на торце вала, которое высверливается под соответствующие размеры шпонок. Используется в тех случаях, когда ступица устанавливается на конце вала. Требует особого подхода к монтажу шпоночных соединений.Позволяют работать на срез и смятие. Поэтому выбор шпонки производят исходя из прочности на смятие.

Исходя из типа посадки выделяются:

1. Свободная – применяется в случаях, когда выполнять сварочные работы довольно сложно и есть необходимость подвижного сцепления деталей во время работы.
2. Плотная – нужна для создания сцеплений, движение которых во время работы выполняется в одном пространственном положении.

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.

Призматические шпонки по ГОСТ 23360-78.

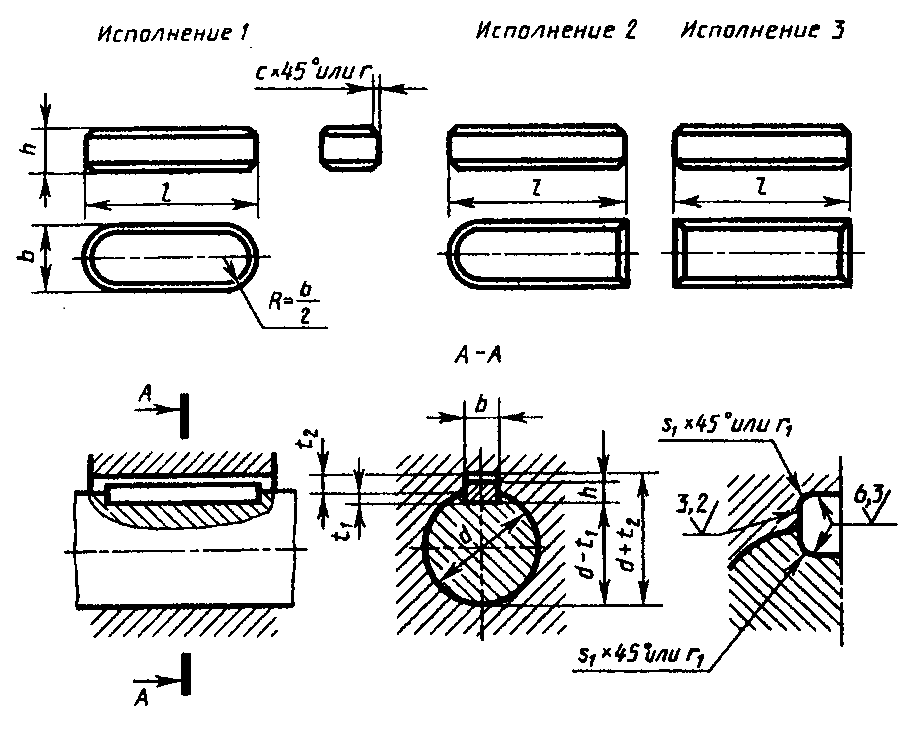

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.

Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.

Диаметр вала d	Сечение шпонки bхh	Шпоночный паз	Длина l мм
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Свободное соединение	Номинальное соединение	Плотное соед.	Вал t1	Втулка t2
Вал (Н9)	Втулка (D10)	Вал (N9)	Втулка (JS9)	Вал и втулка (Р9)	Ном..		Ном.	Пред. откл.	не более	не менее
Cв.12  до 17 » 17 » 22	5×5 6×6	+0,030	+0,078 +0,030	0 -0,030	±0,015	-0,012 -0,042	3,0 3,5	+0,1	2,3 2,8	+0,1	0,25 0,25	0,16 0,16	10-56 14-70
Св. 22 до 30 » 30 » 38	8×7	+0,036	+0,098 +0,040	0 -0,036	±0,018	-0,015 -0,051	4,0 5,0	+0,2	3,3 3,3	+0,2	0,25 0,4	0,16 0,25	18-90
10×8	22-110
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65	12×8	+0,043	+0,120 +0,050	0 -0,043	±0,021	-0,018 -0,061	5,0	3,3	0,4	0,25	28-140
14×9	5,5	3,8	36-160
16×10	6,0	4,3	45-180
18×11	7,0	4,4	50-200
Св. 65 до 75 » 75 » 85 » 85 » 95	20×12	+0,052	+0,149 +0,065	0 -0,052	±0,026	-0,022 -0,074	7,5	4,9	0,6	0,4	56-220
22×14	9,0	5,4	63-250
24×14	9,0	5,4	70-280

Таблица 2. Предельные отклонения размеров (d + t₁) и (d + t₂).

Высота шпонок	Предельное отклонение размеров
d + t1	d + t2
От 2 до 6	0 -0,1	+0,1 0
Св. 6 до 18	0 -0,2	+0,2 0
Св. 18 до 50	0 -0,3	+0,3 0

Призматические шпонки с креплением на валу по ГОСТ 8790-79.

Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.

Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Диаметр d0	Длина l2	Длина l (h14)	Винты по ГОСТ 1491-80
не менее	не более	от	до
8	7	0 25	0,40	М3	7	25	90	М3×8
10	8	0,40	0,60	8	25	110	М3×10
12	М4	10	28	140	М4×10
14	9	М5	36	160	М5×12
16	10	М6	11	45	180	М6×14
18	11	50	200
20	12	0,60	0,80	56	220
22	14	М8	16	63	250	М8×20
25	70	280
28	16	80	320
32	18	М10	18	90	360	М10×25
36	20	1,00	1,20	100	400
40	22	М12	22	100	400	М12×30
45	25	125	450

Сегментные шпонки по ГОСТ 8786-68.

Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.

Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.

Диаметр вала d	Размеры шпонки b×h×D	Шпоночный паз
Передающих вращающий момент	Фиксирующих элементы	Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 3 до 4 Св. 4 » 5	От 3 до 4 Св. 4 » 6	1×1,4×4 1,5×2,6×7	1,0 1,5	1,0 2,0	+0,1 0	0,6 0,8	+0,1	0,08	0,16
Св. 5 » 6 » 6 » 7	Св. 6 » 8 » 8 » 10	2×2,6×7 2×3,7×10	2,0	1,8 2,9	1,0 1,0
Св. 7 до 8	Св. 10 до 12	2,5×3,7×10	2,5	2,7	1,2
Св. 8 до 10 » 10 » 12	Св. 12 до 15 » 15 » 18	3×5×13 3×6,5×16	3,0	3,8 5,3	+0,2 0	1,4 1,4
Св. 12 до 14 » 14 » 16	Св. 18 до 20 » 20 » 22	4×6,5×16 4×7,5×19	4,0	5,0 6,0	1,8 1,8	0,16	0,25
Св. 16 до 18 » 18 » 20	Св. 22 до 25 » 25 » 28	5×6,5×16 5×7,5×19	5,0	4,5 5,5	2,3 2,3
Св. 20 до 22	Св. 28 до 32	5×9×22	7,0	+0,3	2,3
Св. 22 до 25 » 25 » 28	Св. 32 до 36 » 36 » 40	6×9×22 6×10×25	6,0	6,5 7,5	2,8 2,8
Св. 28 до 32	Св. 40	8×11×28	8,0	8,0	3,3	+0,2	0,25	0,40
Св. 32 до 38	Св. 40	10×13×32	10,0	10,0	3,3

Клиновые шпонки по ГОСТ 24068-80.

Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.

Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Длина l (h14)	Высота шпоночной головки
		не менее*	не более	от	до
2	2	0,16	0,25	6	20	—
3	3	6	36	—
4	4	8	45	7
5	5	0,25	0,40	10	56	8
6	6	14	70	10
8	7	18	90	11
10	8	0,40	0,60	22	110	12
12	8	28	140	12
14	9	36	160	14
16	10	45	180	16
18	11	50	200	18
20	12	0,60	0,80	56	220	20
22	14	63	250	22
25	14	70	280	22
28	16	80	320	25
32	18	90	360	28
36	20	1,00	1,20	100	400	32
40	22	100	400	36
45	25	110	450	40
50	28	125	500	45
56	32	1,60	2,00	140	500	50
63	32	160	500	50
70	36	180	500	56
80	40	2,50	3,00	200	500	63
90	45	220	500	70
100	50	250	500	80

Продолжение.

Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Диаметр вала	Сечение шпонки bхh	Шпоночный паз
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал и втулка (D10)	Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 6 до 8	2х2	2	1,2	+0,1 0	0,5	+0,1 0	0,08	0,16
Св. 8 до 10	3х3	3	1,8	0,9
Св. 10 до 12	4х4	4	2,5	1,2
Св. 12 до 17	5х5	5	3,0	1,7	0,16	0,25
Св. 17 до 22	6х6	6	3,5	2,2
Св. 22 до 30	8х7	8	4,0	+0,2 0	2,4	+0,2 0
Св. 30 до 38	10х8	10	5,0	2,4	0,25	0,40
Св. 38 до 44	12х8	12	5,0	2,4
Св. 44 до 50	14х9	14	5,5	2,9
Св. 50 до 58	16х10	16	6	3,4
Св. 58 до 65	18х11	18	7	3,4
Св. 65 до 75	20х12	20	7,5	3,9	0,40	0,60
Св. 75 до 85	22х14	22	9	4,4
Св. 85 до 95	25х14	25	9	4,4
Св. 95 до 110	28х16	28	10	5,4
Св. 110 до 130	32х18	32	11	6,4
Св. 130 до 150	36х20	36	12	+0,3 0	7,1	+0,3 0	0,70	1,00
Св. 150 до 170	40х22	40	13	8,1
Св. 170 до 200	45х25	45	15	9,1
Св. 200 до 230	50х28	50	17	10,1
Св. 230 до 260	56х32	56	20	11,1	1,20	1,60
Св. 260 до 290	63х32	63	20	11,1
Св. 290 до 330	70х36	70	22	13,1
Св. 330 до 380	80х40	80	25	14,1	2,00	2,50
Св. 380 до 440	90х45	90	28	16,1
Св. 440 до 500	100х50	100	31	18,1

Шпоночные соединения

Шпонка представляет собой некую деталь, являющуюся промежуточным звеном для передачи вращательного момента вала ступице. Данный процесс осуществляется за счет образования напряжения смятия шпоночных пазов. Именно по этой причине шпоночные соединения относят к группе жесткого способа передачи вращения.

В большинстве случаев шпонками пользуются в низко нагруженных изделиях. Преимущественно для деталей мелкой серии. Происходит это из-за малой несущей нагрузки шпонок, причина которой кроется в наличии следующих недостатков:

• Шпоночные пазы уменьшают поперечную площадь вала, что отрицательно влияет на его прочностные характеристики. Особенно это имеет сильный эффект на пустотелых валах с отношением внутреннего и наружного радиусов 0,6. Изготовление шпоночных пазов в таких условиях является неприемлемым.
• Форма паза отличается резкими переходами, что служит причиной образования концентраторов напряжения. Все это заметно снижает устойчивость соединения к циклическим нагрузкам.
• Достаточно низкая технологичность.

Несмотря на все вышеуказанные недочеты шпонки все равно активно применяются в отраслях машиностроения из-за упрощенной конструкции и низкой стоимости. Но на массовом и крупносерийном производстве высоко ответственных деталей шпонки уступили более совершенным во всех планах шлицевым соединениям.

Гладкие кольцевые шпонки

Применение гладких кольцевых шпонок допускается только в сборных конструкциях заводского механизированного изготовления из воздушно-сухого высококачественного лесоматериала.

Допускаемое усилие на разрезную гладкую кольцевую шпонку при числе стопок не более трех определяется по формуле:

Tкш = bкш • d0 • ( δ см)

где bкш — ширина кольца;

d0 — внутренний диаметр его.

В растянутых стыках, а также в узловых одностопочных примыканиях растянутых элементов под углами: для сосны 0—20° и для дуба 0—27,5° допускаемое напряжение смятия независимо от угла принимается по табл. 1.

Вид соединения	Воздушно-сухая сосна в кг/см2	Воздушно-сухой, дуб в кг/см2
Узловые примыкания и двустопочныё стыки	64	88
Трехстопочные стыки	56	77
Одностопочные стыки	48	66

При определении допускаемых усилий на кольцевые шпонки можно пользоваться графиком (рис. 8), составленным для воздушно-сухой сосны по основным допускаемым напряжениям (прямолинейные участки в верхней части кривых соответствуют растянутым двустопочным стыкам и узловым примыканиям).

Допускаемые усилия на 1 кольцевую шпонку в сопряжениях из воздушно-сухой сосны (прямолинейные участки соответствуют растянутым двустопочным стыкам и узловым примыканиям).

Ширина кольцевой шпонки bкш должна быть не более 0,2d0 и не менее 2 см.

Кольцевая шпонка изготовляется с прямым разрезом, зазор в котором принимается равным 0,1 d0

Кольцевые шпонки вводятся в обе соединяемые доски на одинаковую глубину. В центре каждой стопки колец ставится стяжной болт.

Нормальный сортамент гладких кольцевых шпонок, стяжных болтов и шайб к ним приведен в табл. 13.

Разрез кольца располагается на диаметре, перпендикулярном к направлению усилия, передаваемого этим кольцом.

В одной и той же конструкции все кольца одного диаметра должны иметь одинаковую ширину. Рис. 9.

Расстояние s1от центра кольца до торца доски (рис. 9) должно быть не менее: в растянутых элементах — l,5d0; в сжатых — do.

Расстояние s2 между центрами соседних колец вдоль доски как в сжатых, так и в растянутых элементах должно быть не менее 2d0.

Расстояние s от торца до центра ближайшего кольца при косом обрезе должно быть не менее: в растянутых элементах — d0; в сжатых — 0,5 do.

Ширина доски должна быть не менее d0 + 4 см, толщина доски — не менее bкш + 3 см не менее 6 см.

Стыки растянутых элементов конструируются, как правило, с двухстопочными соединениями как наиболее надежными в работе. Ставить в стыке более трех стопок шпонок не рекомендуется. Одностопочные стыки должны иметь на концах наружных накладок по два дополнительных болта. Работа этих болтов при расчете стыка не учитывается. Толщина накладок и прокладок в стыках должна быть, как правило, равна толщине основных досок.

Шпоночные соединения. Классификация, расчет, применение.

Все основные виды шпонок можно разделить на клиновые и приз­матические. Первая группа шпонок образует напряженные, а вторая — ненапряженные со­единения. Размеры шпонок и допуски на них стандартизованы.

Соединение клиновыми шпонками (например, врезной клиновой шпонкой — рис 6.1) характеризуется свободной посадкой ступицы на вал (с зазором); расположением шпонки в пазе с зазорами по боковым граням.

передачей вращающего момента от вала к ступице в основном силами трения, которые образуются в соединении от запрессовки шпонки. Запрессовка шпонки смещает центры вала и ступицы на некоторое значение Δ, равное половине зазора посадки и деформации деталей.

Клиновая форма шпонки может вызвать перекос детали, при котором ее торцовая плоскость не будет перпендикулярна оси вала

Обработка паза в ступице с ук­лоном. Такая пригонка совершенно недопу­стима в условиях массового производства. Эти недостатки послужили причиной того, что применение клиновых шпонок резко сократилось в условиях современного производства.

Соединение призматическими шпонками ненапряженное. Оно тре­бует изготовления вала и отверстия с большой точностью. Во многих случаях посадка ступицы на вал производится с натягом. Момент передается с вала на ступицу боковыми узкими гранями шпонки При этом на них возникают напряжения смятия σсм, а в продольном сечении шпонки напряжения среза τ (рис. 6.2).

Для упрощения расчета допускают, что шпонка врезана в вал на половину своей высоты, напряжения σсм распределяются равно­мерно по высоте и длине шпонки, а плечо равнодействующей этих напряжений равно ~ d/2. Рассматривая равновесие вала или ступицы при этих допущениях, получаем условия прочности в виде:

, (1)

У стандартных шпонок размеры b и h подобраны так, что нагрузку соединения ограничивают не напряжения среза, а напряжения смя­тия. Поэтому при расчетах обычно используют только формулу (1). В некоторых конструкциях подвижных соединений целесообразно применять короткие шпонки, прикрепленные к ступице.

Сегментная и цилиндрическая шпонки являются разновидностью призматической шпонки, так как принцип работы этих шпонок по­добен принципу работы призматической шпонки. Глу­бокая посадка шпонки обеспечивает ей более устойчивое положение, чем у простой призматической шпонки. Однако глубокий паз значи­тельно ослабляет вал, поэтому сегментные шпонки применяют главным образом для закрепления деталей на малонагруженных участ­ках вала, например на концах валов.

Цилиндрическую шпонку используют для закрепления деталей на конце вала. Отверстие под шпонку сверлят и обрабатывают разверткой после посадки ступицы на вал.

При больших нагрузках ставят две или три цилиндрические шпонки, распо­лагая их под углом 180 или 120°. Цилиндрическую шпонку устанав­ливают в отверстие с натягом. В некоторых случаях шпонке придают форму.

Призматические шпонки широко применяют во всех отраслях машиностроения. Простота конструкции и сравнительно низкая стоимость — главные достоинства этого вида соединений. Поэтому шпоночные соединения не рекомендуют для быстроходных динамически нагруженных валов. В тех случаях, когда одна шпонка не может передать заданного момента, устанавливают две или три шпонки. При этом следует учи­тывать, что постановка нескольких шпонок связана с технологиче­скими затруднениями, а также ослабляет вал и ступицу. Поэтому многошпоночные соединения почти не применяют. Их заменяют зубчатыми соединениями.

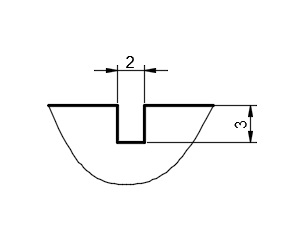

Чертеж паза по ГОСТ (ЕСКД)

Паз — это узкая и длинная прорезь.

Чертеж паза выполняется на основании ГОСТ 2.109-73 — единая система конструкторской документации (ЕСКД).

Вы можете бесплатно скачать этот простой чертеж для использования в любых целях. Например для размещения на шильдике или наклейке.

Как начертить чертеж:

Начертить чертеж можно как на листе бумаги, так и с использованием специализированных программ. Для выполнения простых эскизных чертежей особых инженерных знаний не требуется.

Эскизный чертеж — это чертеж выполненный «от руки», с соблюдением примерных пропорций изображаемого предмета и содержащий достаточные данные для изготовления изделия.

Конструкторский чертеж со всеми технологическими данными для изготовления может выполнить только квалифицированный инженер.

Для обозначения на чертеже необходимо выполнить следующие операции:

1. Начертить изображение; 2. Проставить размеры (см пример); 3. Указать технические требования к изготовлению (подробнее о технических требованиях читайте ниже в статье).

Чертить удобнее всего на компьютере. В последующем чертеж можно распечатать на бумаге на принтере или плоттере. Есть множество специализированных программ для черчения на компьютере. Как платных, так и бесплатных.

На этом изображении нарисовано как просто и быстро выполняется чертеж с помощью компьютерных программ.

Список программ для черчения на компьютере:

1. КОМПАС-3D; 2. AutoCAD; 3. NanoCAD; 4. FreeCAD; 5. QCAD.

Изучив принципы черчения в одной из программ не сложно перейти на работу в другой программе. Методы черчения в любой программе принципиально не отличаются друг от друга. Можно сказать что они идентичны и отличаются друг от друга только удобством и наличием дополнительных функций.

Технические требования:

Для чертежа необходимо проставить размеры, достаточные для изготовления, предельные отклонения и шероховатость.

В технических требованиях к чертежу следует указать:

1) Способ изготовления и контроля, если они являются единственными, гарантирующими требуемое качество изделия; 2) Указать определенный технологический прием, гарантирующий обеспечение отдельных технических требований к изделию.

Чертёж — это проекционное изображение изделия или его элемента, один из видов конструкторских документов содержащий данные для производства и эксплуатации изделия.

Чертеж это не рисунок. Чертеж выполняется по размерам и в масштабе реального изделия (конструкции) или части изделия. Поэтому для выполнения чертежных работ необходима работа инженера, обладающего достаточным опытом в производстве чертежных работ (впрочем для красивого отображения изделия для буклетов вполне возможно понадобится услуга художника, обладающего художественным взглядом на изделие или его часть).

Рисунок — это художественное изображение на плоскости, созданное средствами графики (кисть, карандаш или специализированная программа).

Чертеж может быть как самостоятельным документом, так и частью изделия (конструкции) и технических требований, относящиеся к поверхностям, обрабатываемым совместно. Указания о совместной обработке помещают на всех чертежах, участвующих в совместной обработке изделий.

Подробнее о чертежах, технических требованиях к оформлению и указанию методов изготовления смотрите в ГОСТ 2.109-73. Перечень стандартов для разработки конструкторской документации смотрите здесь.

Информация для заказа чертежей:

В нашей проектной организации Вы можете заказать чертеж любого изделия (как детали, так и сборки), в составе которого будет чертеж паза, как элемент конструкторской документации изделия в целом. Наши инженеры-конструкторы разработают документацию в минимальные сроки в точном соответствии с Вашим техническим заданием.

Характеристики шпоночной стали

Приведенная выше информация указывает на то, что сталь для шпонок должна обладать определенными эксплуатационными характеристиками. Из названия материала можно сразу определить область ее применения. Среди особенностей отметим следующее:

1. Металлическая шпонка производится зачастую при применении металла, который отвечает ГОСТу 8787-68.
2. Зарубежные производители учитывают стандарт DIN
3. В большинстве случаев используется шпоночный прокат, представленный конструкционной углеродистой сталью.
4. Особенностью можно назвать то, что поверхностный слой обладает лучшими эксплуатационными характеристиками.
5. Повысить основные характеристики можно за счет проведения различного рода термической обработки. Часто твердость повышается путем закалки или выполнения отпуска.

Используемая марка стали хорошо поддается холодному и горячему волочению. За счет этого проводится выпуск объемной или комбинированной калибровки.

Довольно большое распространение получил шпоночный материал 8×7. Применение стандартов на момент производства заготовок позволяет существенно упростить задачу по выпуску промежуточного элемента

При выборе материала уделяется внимание нижеприведенным моментам:

1. Твердость поверхностного слоя.
2. Устойчивость материала от воздействия окружающей среды.
3. Степень обрабатываемости.

Распространенные сплавы могут применяться для изготовления призматических и других вариантов исполнения промежуточных элементов, который устанавливается для передачи усилия. Стоит учитывать, что чаще всего шпоночная сталь применяется при создании прямоугольных брусков различных размеров, которые устанавливаются на валу.

Классический вариант представлен маркой Ст45. К ключевым особенностям отнесем:

Это конструкционная углеродистая сталь обыкновенного качества, стоимость которой относительно невысокая. Традиционно используется при изготовлении ответственных деталей

Не стоит обращать внимание на то, что подобная марка не подается сварке

Кроме этого, может применяться марка Ст50, свойства которой не существенно отличаются от предыдущего варианта.

В случае, когда нужно существенно повысить прочность соединения следует уделить внимание возможности применения легированных сплавов. Внесение в состав определенных химических элементов позволяет существенно повысить эксплуатационные характеристики. Примером можно назвать марку 40Х, которая характеризуется следующими особенностями:

Примером можно назвать марку 40Х, которая характеризуется следующими особенностями:

1. Твердость варьируется в пределе 35-45 HRC. Для повышения этого показателя проводится термическая обработка, а также отпуск для снижения вероятности появления внутренних напряжений.
2. Внесение хрома позволяет несколько повысить степень защиты материала от воздействия повышенной влажности. Этот момент определяет то, что коррозия на поверхности не появляться в течение длительного периода применения изделия.
3. Концентрация углерода в районе 0,4% обеспечивает требуемую прочность и твердость изделия. При этом в состав могут включаться и другие вещества в небольшой концентрации, за счет чего обеспечиваются требуемые эксплуатационные характеристики.

Также могут применяться и другие сплавы с особыми эксплуатационными характеристиками, к примеру, с хорошей устойчивостью к воздействию повышенной температуры. Выбор проводится в зависимости от эксплуатационных характеристик и многих других моментов.
