Инструмент для ншви

Применение

Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.

Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.

И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.

Для снятия изоляции с кабеля

Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.

Для пресса конечных гильз

Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.

Для опрессовки изолированных наконечников кабеля

При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.

Для обжима неизолированных наконечников кабеля

Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

• Металл гильзы обязательно должен быть такой же, как металл проводников;
• Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
• Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
• Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.

Кримпер универсальный Зубр с матрицей

Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка

С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

1. Применение гильз сечением меньше чем провод

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Сфера применения

В зависимости от конкретного случая инструмент должен быть подобран соответствующей конструкции и формы. Например, для обжима кабелей малого сечения (от 0,5 миллиметров), которые имею много жил и наконечники с тонкими стенками, необходимо использовать кримперы, оснащенными втулочными штыревыми кабельными наконечниками. Сама по себе обжимка провода осуществляется до достижения максимального усилия, т.е. до момента сработки пружинного механизма. Необходимость обработки многожильного провода возникает тогда, когда он будет подключен в клеммы автоматических триггеров и реле в распределительных щитках или коробах, а также иных устройствах. Присутствие качественных втулок и использование надежного инструмента для обжима исключит растрепывание жил в проводе, ибо они буду максимально плотно спрессованы и при этом будут обеспечивать непрерывную передачу электрических сигналов.

В отсутствии проводных наконечников и при последующей опрессовке концов проводов, по завершению останется только скрутить либо припаять кабель непосредственно к клеммам щитовых или же распределительных приборов. А подобный метод соединения запросто может привести к частым поломкам жил, обрыву электрической связи с последующими перегревами устройств или короткими замыканиями.

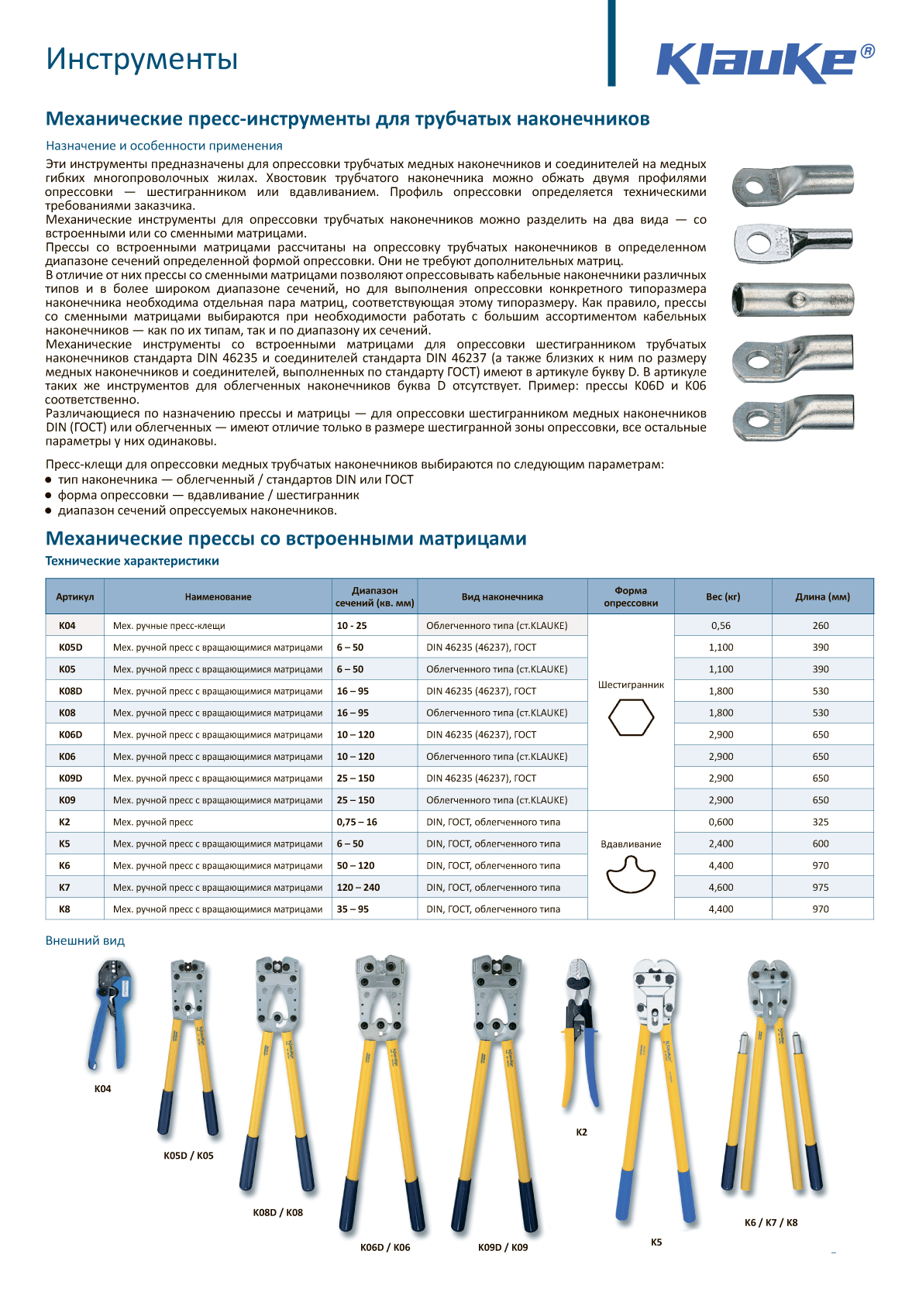

Для наконечников с толстыми стенками и проводов многожильных

Для вышеуказанных целей применяется инструмент разного типа, например, касательно пресс-клещей ПК-16 насчитывается их только пять. Участки обозначаются особыми отметками на губах прибора, а диапазон возможного обжима варьируется от 1,5 до 16 миллиметров. После окончания работы на тыльной стороне втулки остается особое клеймо. Большинство кримперов, особенно ПК-16, предназначены исключительно для работы с многожильными проводами. Если пытаться работать ими с одножильным кабелем, то из-за больших прилагаемых усилий жила попросту может переломиться.

Для проводов с большим сечением

Для таких кабелей вместо пресс-клещей предпочтительнее применять специальный гидравлический пресс. Подобные устройства появились задолго до кримперов, и в зависимости от габаритов пресса можно определить, какое сечение он способен обжать. В быту такие приборы не применяют, в силу их очень больших размеров. Однако, данный вариант может стать идеальным при монтаже коммутаций и соединений силовых кабелей в электрощитах подъездов многоквартирных жилых домов и т.п.

Сам процесс не отличается особой сложностью. Перво-наперво для сдвига матрицы следует приложить большое мускульное усилие на рабочий рычаг. В случае, когда клапан чуть-чуть приоткрыт, то шток будет медленно удаляться. Если же клапан открыт полностью, то шток быстро отдалится до упора. При полном сжатии матриц производится блокировка. Однако, избыточное давление не образуется, поэтому, возможность повредить сам механизм не наступает. Само описываемое гидравлическое устройство (из-за довольно-таки больших его размеров) поставляется сразу с картриджем на определенное количество матриц.

Последовательное обжатие кабелей

Этот вариант хорош тем, что при нем возможно предотвратить проникновение воздуха в гильзу

Данное обстоятельство крайне важно для случаев, когда требуется присоединить поочередно алюминиевый и медный проводки, которые вполне могут подвергнуться окислению при взаимодействии с кислородом

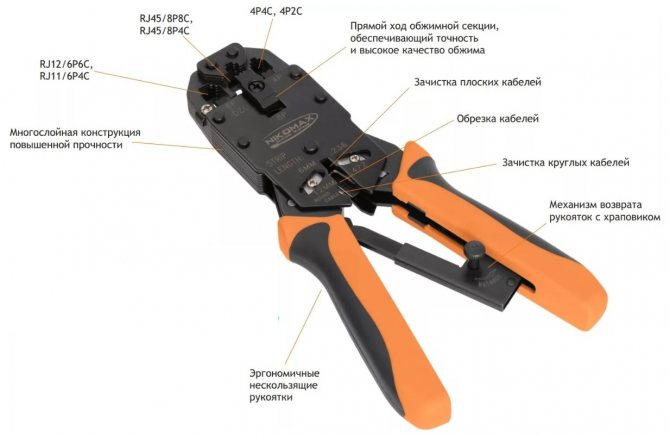

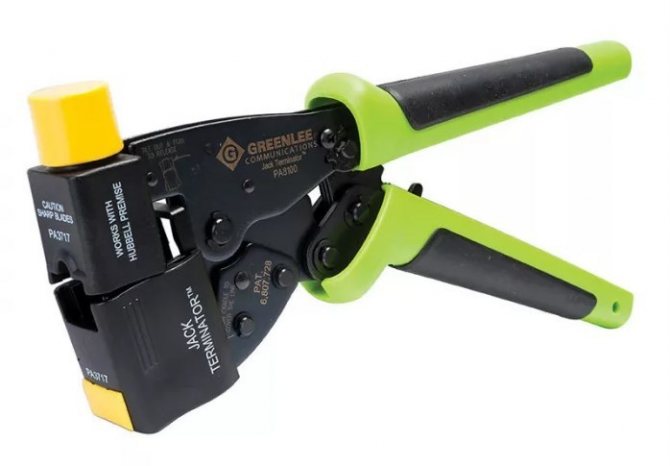

Опрессовка компьютерных проводов

К отдельной группе относятся кримперы, которыми обжимается «витая пара» кабеля компьютерного для локальной сети. Они функционируют также, как и клещи с двумя губами: вместо металлической втулки в них встроена специальная матрица под входящий порт RJ 45, с помощью которого и происходит опрессовка телефонного или компьютерного провода. Непосредственно сам обжим не производится, а с помощью данного инструмента перемещаются контакты, прорезав изоляцию на разных жилах, и полноценно прижав ее к нужным проводкам.

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции

Как правильно работать обжимными клещами

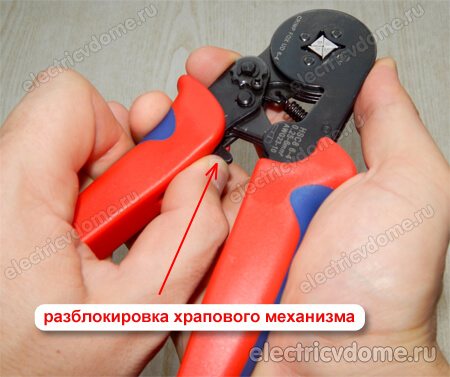

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

Деление инструментария на бытовой и профессиональный

Применение кримперов – это очень специфичная сфера, требующая строгого выполнения многих правил и скрупулезного следования точным технологиям в области соединения проводов. Любые отступления от нормативов и прибегания к полумерам обязательно повлекут повреждение выполненных соединений или обрыв контактов. Современные технологические нормативные документы (ПУЭ и ПТЭПП) давно и категорические запретили проводные соединения путем холодных скруток. Поэтому, единственно верным способом остается использование клещей. Однако, не все кримперы подойдут к определенному типу сечения кабелей, а также они могут не соответствовать целям соединения.

Клещи, по типу приведения их в действие, могут подразделяться на ручные (механические) и автоматические (работают за счет электромотора/гидравлики). Механические варианты могут быть и бытовыми, и профессиональными. Так, при помощи бытовых образцов осуществляется обжим проводов с небольшим сечением: только 2,5 миллиметра для алюминиевых и от 1 до 2,5 миллиметров для медных. Профессиональные механические клещи могут работать с большими диаметрами и работать по проводам с окружностью в 4 миллиметра.

А вот автоматические клещи всегда имеют только профессиональное применение – только с их помощью возможно обжать многожильные провода с большим сечением (до 6 миллиметров), что обычно востребовано в условиях промышленного производства.

Технология опрессовки проводов

Для разделения жильных окончаний или проводов могут применяться различные наконечники и втулки:

• Вилочные;
• Кольцевые;
• Прямые.

Сама опрессовка используется при взаимодействии многожильных кабелей с клеммными/винтовыми присоединениями, а еще и для интеграции между собою одножильных и многожильных кабелей и монтажа наконечников, с помощью которых будет осуществляться подключение к разъему. Стоит заметить, что процедура опрессовки имеет перед паянием существенные преимущества. Особенно это актуально для ситуаций с электрическими цепями и схемами открытого типа. Аналогичная ситуация возникает и при рассмотрении вопроса сварки труб – опрессовочный метод будет более надежным.

В то же время существуют и собственные особенности у данного метода. Например, если работа ведется с медными проводками, то значит и наконечники должны быть исполнены из меди, а если проводки алюминиевые, то и наконечники для них должны быть выполнены из того же материала.

В случае, когда наконечники имеют втулочную цилиндрическую форму, то они используются для подготовки очищенных от изоляции концов многожильного провода к вставке в колодку винтового типа. Подобные наконечники выполняют из меди/алюминия, кроме того, они выполняются в виде трубки с утонченными стенками, на которых, обычно, выполняется маркировка цветом. По подобным элементам, как правило, работают инструментом сегментарного вида.

Наконечники в виде «петли» применяют для защиты/подготовки проводов к установке в клеммник винтового типа. Здесь будут необходимы либо универсальные, или же специальные клещи. Ножевые наконечники используются в ножевых разъемах – они устанавливаются в силовых и автомобильных электроцепях, да и впрочем везде, где имеется потребность в надежном и недорогом соединении. Равно как и для наконечников типа «петля» – работа может быть произведена универсальными или специальными обжимными пресс-клещами.

Одновременно, существуют особые гильзы, предназначенные для соединения проводков друг с дружкой. Подобные гильзы представляют собой трубки, произведенные из меди или алюминия с утонченными стенками. Окончания проводов попросту интегрируются в гильзу и прижимаются кримпером или обжимными пресс-клещами. При этом, описываемые гильзы могут применяться неизолированного/изолированного типов. А изоляционным материалом служит пластиковый покров с достаточной прочностью.

Исторический ракурс

Изначально, как инструмент, клещи предназначались для извлечения раскаленных металлических заготовок и тиглей расплавленного металла из горнов. А также применялись кузнецами для удерживания при ковке разнообразных заготовок. Археологи доказывают, что прообраз клещей — щипцы, у которых имелся стержень -ось, — был изобретен еще в эпоху неолита. Тогда этот инструмент делали из обожженного дерева.

Первое изображение инструментов ручных клещей относятся к VI-V векам до нашей эры. В бронзовом веке кузнецы использовали примитивные клещи в качестве зажимов. Они в данное время обнаруживаются в захоронениях кузнецов в качестве инвентаря погребений, указывая на то, что умерший имел особый и достаточно высокий социальный статус.

С давних времен клещи — это две клещевины, которые соединены заклепкой, выполняющей роль оси. Этот инструмент с давних времен свидетельствовал о специализированном кузнечном мастерстве. Вместе с наковальней и молотом клещи были атрибутом многочисленных древнегреческих и древнеримских богов-кузнецов и повелителей грома (Тор, Вулкан, Гефест и т. п.).

Гораздо позже клещи стали применять при строительных работах, в сантехнической деятельности, широко использовать в электромонтажных работах и т. п. В зависимости от специализации и принципа устройства разнообразные клещи называют бокорезами, плоскогубцами, кусачками, пассатижами и т. д.

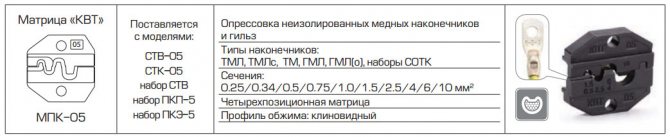

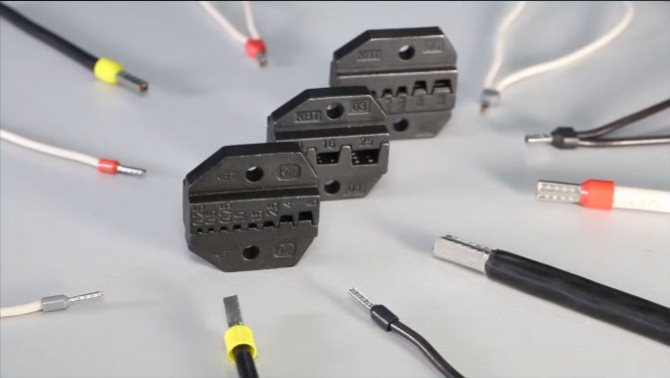

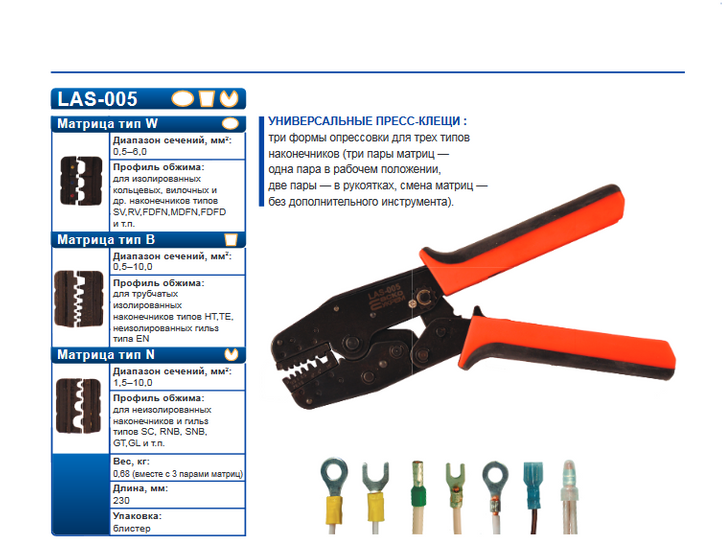

Матрицы для пресс клещей

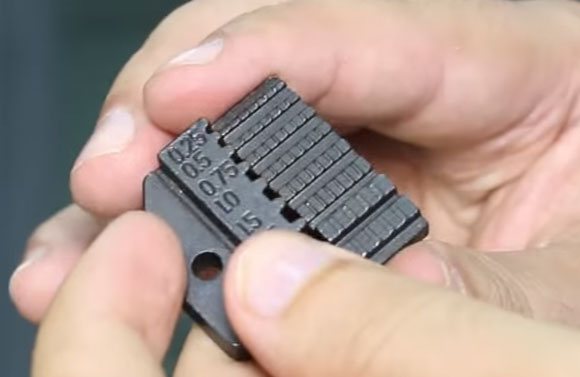

Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.

Под каждый вид наконечников можно подобрать свой идеальный вариант. В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.

Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.

Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.

Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.

Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2.

А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.

Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.

Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.

Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.

То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.

Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.

Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.

Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.

Подготовка элементов трубы к обжиму клещами

Приведенная ниже последовательность обязательна для соблюдения и необходима для любого вида клещей:

1. С помощью рулетки отмеряют необходимую длину нужного трубного материала и делают карандашом отметку там, где предполагается обрезка;
2. Ножницами по металлу обрезают элемент с нужной длинной, при этом край среза должен быть максимально четким и ровным, а сам срез должен быть был сделан ровно под прямым углом;
3. В случае, когда для обрезки используется гильотинный инструмент, то его нижний край следует держать строго параллельно относительно поверхности трубы, но все же немного вдавливая резак в материал;
4. После осуществления обрезки торцевые края должны быть обработаны с помощью калибратора. Он скорректирует и сравнят форму самого среза и снимет фаску изнутри;
5. После чего с фитинга убирают гильзу для обжима и одевают на край трубы, а штуцер вставляется прямо во внутрь среза;
6. Затем торцевые элементы должны быть прижать очень плотно к друг дружке, при этом область стыка обязательно изолируется с помощью уплотнительной прокладки. Благодаря ей, материал надежно защищается от коррозии, а всей системе в целом обеспечивается общая герметичность;
7. Проконтролировать размещение трубы в гильзе возможно с помощью округлого выреза в зоне с краю.

Только после завершения всех вышеописанных 7 шагов можно начинать операцию по обжиму.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Устройство и характеристики

Кримпер представляет собой клещи с особой конструкцией губок, чаще всего соединенных посредством шарнирного механизма.

На внутренней части губок находятся так называемые матрицы – выемки под определенный размер обжимных коннекторов или втулок.

При смыкании рукоятей губки сводятся либо через шарнир, как, например, у плоскогубцев, либо же смыкаются параллельно друг относительно друга.

Если говорить о сочленении двух проводов между собой, кримпером обжимают специальные втулки, для проведения других видов работ предназначены специализированные кримперы для разъемов, с ними используют наконечники разных типов:

• Цилиндрические – так называемые втулочные (или гильзы). Используют для установки концов многожильного провода, очищенных от изоляции, в клеммную колодку винтового типа. Такие коннекторы обеспечивают целостность провода, предотвращая какие-либо его повреждения, а также обрыв.
• Петлевые – предназначены для монтажа концов многожильных проводов в винтовые клеммники. Это наконечники типа “О”, так как одна их сторона представляет собой плоскую площадку с отверстием, в которую и ввинчивается винт клеммника, который предварительно полностью выкручивается.
• Вилочные – аналогичны предыдущему варианту с той разницей, что площадка имеет не отверстие, а прорезь. Для установки требуется лишь ослабить винт клеммника. Это так называемый тип наконечника “U”.
• Ножевые – предназначены для монтажа провода в ножевой разъем, который часто встречается в различных элементах силовой электроники и электрике автомобиля. Подобный тип соединения довольно надежный, не смотря на свою низкую себестоимость.
• Специальные – наконечники уникальных форм, предназначенные для монтажа проводов в соответствующие им разъемы.
• Соединительных гильз – как раз те самые обжимные втулки, которыми соединяются между собой два или более конца отдельных проводов.

Следующие типы коннекторов обеспечивают исключительное удобство проведения монтажных работ:

• Особенность штифтовых вариантов – возможность подключения проводов к выводам электрических устройств, где ширина контактной клеммы ограничена. Рабочий конец выполнен в виде плоскости с завернутыми краями, образующей прямоугольник.
• Флажковые экземпляры, в отличие от предыдущего варианта конец плоский, не редко имеет отверстие малого диаметра.
• Кольцевые – их рабочая часть выполнена в виде металлического плоского кольца.
• Крючкообразные модели имеют схожесть с кольцевыми, но кольцо имеет разомкнутый вид (с прорезью под винт).

Также существуют менее распространенные коннекторы иной формы.

Материал

Материалом для рабочей части кримперов обычно служит окрашенная сталь, иногда улучшенная, имеющая индуктивно закаленную рабочую кромку, защищенную от коррозии.

Для удобства продолжительной работы практически весь подобный инструмент оснащен покрытыми пластиком рукоятями, иногда с прорезиненными элементами.

Это не только обеспечивает комфортное удержание инструмента, но и предотвращает ладони от повреждений при прикладывании чрезмерных усилий.

Форма

Внешне кримпер напоминает плоскогубцы с мощными губками.

Иногда головная часть (головка) имеет изогнутую или круглую форму, что снижает нагрузку на запястье в процессе работы.

Чисто визуально кримпер может быть схож с бокорезами, клещами и даже садовыми ножницами.

Размеры

Длина крипмпера, в зависимости от назначения и конкретной модели, обычно составляет 175 – 210 мм. Вес кримпера в пределах 0,25 – 1 кг.

ГОСТ

Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.

Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.

Так наиболее «ходовыми» считаются следующие ГОСТы:

• Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
• Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
• Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
• Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.

Маркировка

Некоторые производители наконечников гильз маркируют их определенным цветом, который также присваивается (в виде отметок) соответствующим матрицам кримперов.

Существует более точная маркировка в виде буквенно-цифровых обозначений типов коннекторов, с которыми способен работать кримпер.

Она наносится непосредственно на матрицу кримпера напротив соответствующего гнезда.

Так, например, обозначение 6Р указывает, что инструмент подходит для обжимки телефонного кабеля 6Р, известного также как RJ-11. Разъем 8Р предназначен для работы с сетевым кабелем 8Р8С (RJ-45).

Сварка

Самое качественное и безопасное соединение образует сварка медного провода. Сопротивление в месте контакта проводов не превышает показателя их стандартного сопротивления. Данный метод не требует много времени и считается относительно простым. При наличии минимальных навыков и познаний сварка медных проводов в домашних условиях вполне выполнима.

При проведении сварочных работ необходимо строго соблюдать все правила пожарной и электробезопасности. Во избежание ожогов и травм глаз следует обязательно применять средства индивидуальной защиты – специальную защитную одежду и рукавицы, сварочную маску либо очки.

Для чего нужны наконечники для проводов

При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые  могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.

Один из примеров того для чего нужны наконечники на гибкие провода

Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.

Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют  «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.
