Способы крепежа швеллера при его монтаже

Изготовление

Производство двутавровых балок с помощью сварки является достаточно сложным процессом. Нужно соблюдать большое количество нормативов, правил техники безопасности и технологических требований. Готовый продукт должен иметь строго определенную жесткость, прочность, плотность и многие другие показатели.

Среди всех характеристик особое место занимает плотность – чем она выше, тем лучшего качества балка. Наряду с этим всегда актуальным остается вопрос бережного использования сырья и энергоресурсов

На данный момент профильными институтами большое внимание уделяется разработке новых видов двутавровых балок. Основное направления научной работ – уменьшение металлоемкости конструкции при сохранении показателей прочности и надежности

Что касается серийного производства сварных балок, то этот процесс является достаточно экономным. Сегодня технология успешно конкурирует с традиционным прокатным методом производства. Изготовление сварных балок можно разделить на несколько этапов:

Предварительно просчитываются оптимальные параметры жесткости и прочности будущей конструкции. Проверяется марка стали, которая будет использоваться в производстве.
Готовятся элементы будущего двутавра. Из металла определенной марки отрезаются полосы нужной длины.
Торцы элементов будущей конструкции фрезеруются. Это важный момент: необходимо, чтобы элементы прочно скреплялись один с другим. Соединение должно быть максимально прочным и жестким. Обрабатываются торцы на специальном оборудовании – торцовочно-фрезерных станках.
Сборка

Важно правильно выставить и зафиксировать элемента. Полки должны располагаться параллельно по отношению одна к другой, а стенка – строго перпендикулярно

Нужно соблюсти симметричность стенок. Если речь идет о небольшом производстве, то целесообразно отдать предпочтение ручной сборке. Серийное производство организовывается на автоматизированных сборочных линиях. К примеру, на серийном производстве используется стан Z15, предназначенный для сборки балок. Он характеризуется высокой производительностью. Сборка разделена на два этапа. Первый состоит в том, чтобы с вертикальной стенки и горизонтальной полки собрать Т-образное соединение. На втором этапе к нему добавляется еще одна полка и в результате получается полноценный двутавр.

Способы соединения двутавров

При осуществлении монтажа балочных конструкций выполняются сварные соединения элементов в различных сочетаниях. Среди них можно выделить типовые способы соединение двутавровых балок.

Встык

Для соединения способом «встык» свариваемые фрагменты стыкуют предварительно обработанными торцами. Обработка состоит в том, что на торцевых срезах выполняют угловые скосы для более глубокой проварки соединения.

Учитывая несущие функции двутавровых балок, их соединение не ограничивается выполнением торцевых швов. Для усиления участка стыковки обычно применяют четыре накладки – по одной на каждую из полок, и по одной на каждую из сторон стенки.

Накладки представляют собой прямоугольники из листового металла. Они накладываются поверх соединительного шва, затем привариваются по периметру. Накладки на полки делают на всю ширину полки двутавровой балки, накладки на стенку – на всю высоту стенки.

Под прямым углом

Такое соединение осуществляется между главной и второстепенной несущими двутавровыми балками каркасной конструкции, находящимися на одном уровне. В этом соединении главная балка служит опорой второстепенной.

Сварочные работы выполняются в следующей последовательности. В верхней полке главной двутавровой балки делают вырез в форме равнобедренного треугольника с углом, близким к прямому.

Верхняя полка второстепенного двутавра вырезается под вставку в треугольный вырез главнойдвутавровой балки, а нижняя его полка срезается на величину половины ширины.

В результате должно получиться следующее. Плотное совмещение вырезов верхних полок двутавров, стыковка торца стенки второстепенной двутавровой балки с боковой поверхностью стенки главного двутавра и прилегание среза нижней полки второстепенной двутавровой балки к полке главного двутавра.

Полученное таким образом совместное закрепление заподлицо двух перпендикулярных двутавровых балок усиливается привариваемой снизу листовой накладкой.

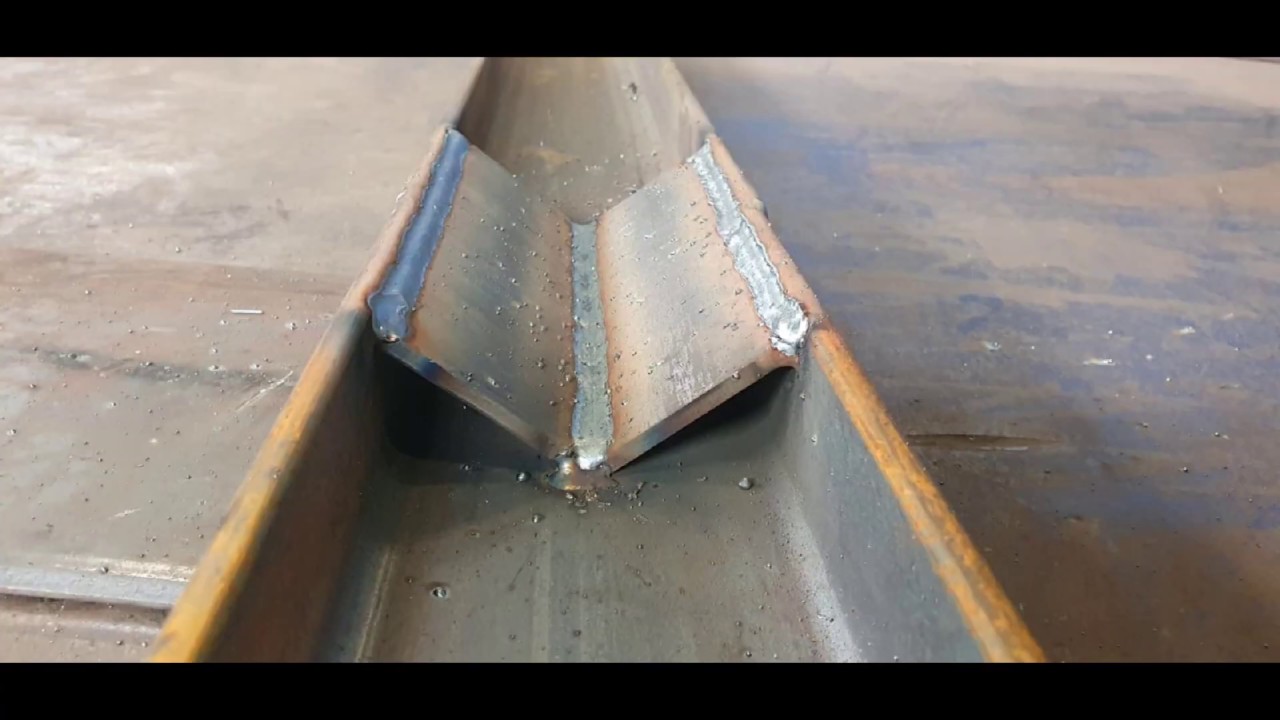

Сваривание двутавра со швеллером под прямым углом

Это соединение выполняется, если второстепенной двутавровой балкой служит швеллер. Если стенки двутавра и швеллера одинаковы по высоте, можно поступить следующим образом.

Верхняя полка швеллера срезается род углом 45 °, на верхней полке двутавровой балки делается аналогичный по форме вырез. Нижняя полка швеллера отрезается с таким расчетом, чтобы при стыковке срез совместился с нижней полкой двутавра, а стенка швеллера уперлась в стенку двутавра. Так же, как и в предыдущем случае, соединение укрепляется накладкой снизу.

Инженерная мысль не стоит на месте. Кроме описанных технологий сварки могут применяться вновь созданные, на смену устаревающему сварочному оборудованию приходит обновленное, модернизированное или принципиально новое. Не исключено, что и традиционная сварка когда-нибудь уступит место другой технологии неразъемных соединений.

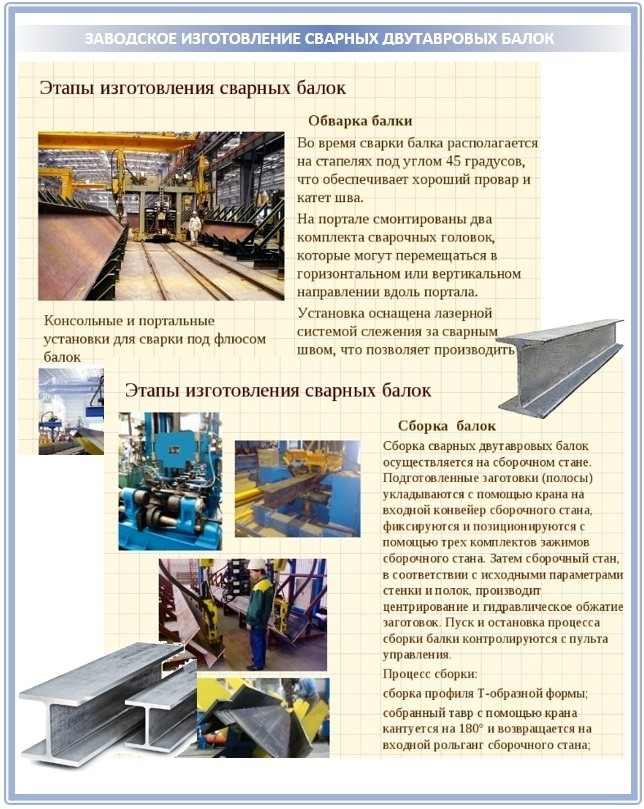

Производство двутавровой балки

Процесс производства можно считать стандартным. Он состоит из нескольких последовательных стадий, лишь на одной из которых возможна небольшая вариативность, зависящая исключительно от технического оснащения производства.

К слову, с одинаковым успехом могут выпускаться как мелкие, так и крупные партии. Особенно выгодным данный вид металлопроката становится именно во втором случае. Давайте его и рассмотрим.

Заготовкой для сварных двутавровых балок служит листовой металл марки, указанной в государственном стандарте, соответствующем требованиям к будущему изделию. Из широких листов вырезаются штрипсы двух видов: для стенки и двух полок. Они могут иметь различные размеры и толщину. Также допускается использование для полок и стенки разных видов стали. Такие изделия называются бистальными.

На крупных производственных предприятиях резка листов на заготовки производится на специальных линиях, оснащенных станками с ЧПУ, что позволяет существенно сэкономить время и добиться высокой точности. В зависимости от толщины выбранного листа, скорость реза может достигать 1 метра в минуту.

Следующий этап – фрезеровка кромки деталей. При резке могут образовываться наплывы металла и неровности в местах окончания реза. Их необходимо устранить, чтобы полки плотно прилегали к стенке по всей длине, и обеспечивали максимальную надежность и прочность после сварки.

Далее наступает черед сборки

Наибольшее внимание на этом этапе уделяется перпендикулярности деталей и симметрии расположения полок. Изначально предварительная сборка производилась вручную с помощью винтов, но сейчас применяются специальные гидравлические прижимные установки. Их использование способно ускорить производство двутавровой балки в 2-3 раза, при этом обеспечив идеально прямые углы и симметрию.

Их использование способно ускорить производство двутавровой балки в 2-3 раза, при этом обеспечив идеально прямые углы и симметрию.

Теперь предварительно закрепленные детали необходимо сварить. Этот процесс отличается на разных предприятиях и зависит от их технического оснащения. Изделие может свариваться вручную или подаваться по линии, проваривающей стыки в полуавтоматическом режиме.

Наиболее современные предприятия, выпускающие большой объем продукции устанавливают автоматизированные линии. Они бывают трех типов:

• Самоходный сварочный трактор – наиболее простой способ сварки, но плохо подходящий для выпуска крупных партий.
• Манипуляторы – системы, напоминающие роботизированную руку. Могут использоваться для различных сварочных работ и допускают установку дополнительного оборудования.
• Консольные установки – полноценная рабочая линия, оснащаемая дополнительными инструментами контроля качества сварных швов, подачи и удаления флюса.

Сам по себе флюс – это зернистый химический состав, прикрывающий сварной шов сразу после контакта с электрической дугой. Такой способ сварки предотвращает разбрызгивание расплавленного металла, тем самым упрочняя место соединения, и образует шлаковую корку, вбирающую в себя вредные примеси. Кроме того, флюс замедляет процесс остывания и способствует выведению образовавшихся газов, тем самым упрочняя шов, избавляя его от образующихся пустот.

И последний этап производства – правка готового изделия. Во время нагрева металл обычно деформируется, из-за чего полки приобретают форму дуги. Исправляется это достаточно просто – сварная двутавровая балка пропускается через серию валиков, придающих ей форму, соответствующую ГОСТу.

Пример 3.1. Расчет стыка балки с накладками | Строительный справочник

Необходимо законструировать стык с накладками в балке перекрытия. Балка выполнена из двутавра 45Б2 по СТО АСЧМ 20-93. Материал накладок: сталь С255. Изгибающий момент в балке в месте расположения стыка: М=250кНм. Поперечная сила в балке в месте расположения стыка: Q=60 кН.

Решение.

Расчетное сопротивление стали по Приложение 3:

Ry=240 Н/мм2 = 24,0 кН/см2.

Коэффициент условия работы по Приложение 3: γс = 1,0.

Расчет накладок и сварных швов по поясам балки

Примем толщину накладки t1= 16 мм = 1,6 см.

Высота балки (см. сортамент): Н = 450 мм.

Расстояние между осями накладок:

h = H + t1 = 450 + 16 = 466 мм = 0,466 м.

Усилие, действующее на одну накладку:

N = M/h = 250 / 0,466 = 536,5 кН.

Требуемая площадь одной накладки:

A = N / Ry γс = 536,5 / 24,0×1,0 =22,35 см2.

Требуемая ширина накладки:

bтр = A / t1 = 22,35 / 1,6 = 14 см.

Ширина накладок по конструктивным соображениям принимается на 20 мм больше или меньше ширины полки балки. Ширина полки балки равна 200мм (см. сортамент). Тогда ширина накладки примем b1 = 160 мм.

Толщина полки балки (см. сортамент) : tf =14мм.

Минимальный катет шва по Приложению 41 : kf = 4 мм.

Максимальный катет шва согласно конструктивным требованиям:

kf = 1,2t =1,2 x 14 = 16,8 мм.

Принимаем катет шва kf = 8 мм.

По Приложению 43 принимаем проволоку Св – 08А, диаметр проволоки принимаем равным d = 2мм.

По Приложению 43 принимаем электрод Э42.

Коэффициент условия работы соединения: γwf = 1,0.

Расчетное сопротивление угловых швов срезу по металлу шва по Приложение 7:

Rwf = 180,0 Мпа =18 кН/см2.

Значение βf Приложению  42: βf = 0,7.

Несущая способность металла сварного шва длиной 1 см:

βf kf Rwf γwf γс = 0,7х0,8х18,0х1,0х1,0 = 10,08 кН.

Значение βс по Приложению 42: βс = 1,0.

Временное сопротивление стали разрыву по Приложение 3:

Run = 370  Мпа = 37 кН/см2.

Расчетное сопротивление угловых швов срезу по металлу границы сплавления по Приложение 6:

Rwс = 0,45 Run = 0,45×37 = 16,65 кН/см2.

Несущая способность металла зоны сплавления длиной 1 см:

βс kf Rwс γwf γс = 1,0х0,8х16,65х1,0х1,0 = 13,32 кН.

Требуемая суммарная расчетная длина одного фланговогошва с каждой стороны стыка:

lwl = N / βf kf Rwf γwf γс = 536,5 / 2 x 10,08 = 26,6 см.

Конструктивная длина шва равна расчетной длине плюс 1 см.

Конструктивная длина шва: L1 = 27 + 1 = 28 см.

Длина шва больше 5 минимальных толщин и меньше 85 βf kf = 85 x 0,7 x 0,8 = 47,6 см.

Для уменьшения влияния концентрации напряжений необходимо оставлять непроваренной часть стыковой накладки у зазора на длине Δ = 5 см. Необходимая длина каждой накладки с учетом конструтивных требований составляет:

Ll = 2l1 + Δ = 2×28 + 5 = 61 см.

Расчет накладки и сварных швов по стенке балки

Накладки на стенку конструктивно принимают шириной 100 -150 мм. Суммарная толщина накладок (в случае применения двух накладок) должна быть не менее толщины стенки.

Толщина стенки балки (см. сортамент): tw = 9 мм.

Принимаем ширину накладки b2 = 200 мм, толщину t2 = 10 мм и длину L2 = 300 мм.

Площадь сечения накладки: А2 = L2t2 = 30×1,0 = 30 см2.

Расчетное соротивление сдвигу по Приложению 1:

Rs = 0,58Ry = 0,58×24,0 = 13,92 кН/см2

Проверка условия: Q/ А2 Rs γс ≤ 1; 60/30х13,92х1,0 = 0,14

Условие выполнено, принятое сечение накладки по стенке балки удовлетворяет условию прочности на срез.

Принимаем катет шва kf = 6 мм.

Несущая способность металла сварного шва длиной 1 см:

βf kf Rwf γwf γс = 0,7х0,6х18,0х1,0х1,0 = 7,56 кН.

Несущая способность металла зоны сплавления длиной 1 см:

βс kf Rwс γwf γс = 1,0х0,6х16,65х1,0х1,0 = 9,99 кН.

Минимальную несущую способность имеет маталл сварного шва; несущая способность 1 см шва.

βf kf Rwf γwf γс = 9,99 кН.

Расчетная длина шва равна длине свариваемого участка ща вычетом 1 см.

Расчетная длина шва: lw2 = L2 – 1 см = 30 – 1 = 29 см.

Усилие, воспринимаемое одним швом расчетной длиной lw2:

N = 7,56х29 = 219,24 кН.

Проверка условия: t = Q/2N

Условие выполнено.

Сварка швеллеров без потери прочности соединения

Любое сварное соединение ослабляет конструкцию и отдельные его узлы. Поэтому в строительстве для уменьшения сварных соединений при повышенных нагрузках на опорные балки несущих конструкций принято использовать швеллерный и двутавровый металлопрокат. Сварка швеллера при монтаже несущих частей конструкции представляет особую важный этап, но часто вызывает затруднения и невозможность выполнить строгие правила сваривания (ГОСТ).

Общие сведения о швеллере

Стальной швеллер представляет собой металлическое изделие, которое имеет П-образный профиль сечения. Данная конструкция позволяет при минимальном расходе материала, металла, получить высокие конструкционные характеристики. Способы изготовления швеллеров (гибкой на специальном станке или методом горячего проката) не влияют на выбор техники сваривания при его соединении, а только на общие прочностные характеристики.

Основные преимущества швеллера направлены на усиление отдельных узлов конструкции и заключаются:

1. В возможности выдерживать большие осевые нагрузки.
2. В высоком сопротивлении на изгиб при центральной нагрузке.
3. В возможности соединения без использования сварки.

И так же эти же преимущества являются и недостатками при сваривании швеллеров.

В настоящее время выпускается пять видов швеллеров:

• специальные;
• с полками разной величины;
• равнополочные;
• с определенным уклоном полочных граней;
• с параллельными гранями полок.

Самой большой прочности соединения можно добиться при сваривании равнополочных швеллеров с параллельными гранями полок. Они и являются самыми востребованными в сфере строительства.

Трудности соединения швеллеров

Для сборных металлоконструкций швеллера хорошо себя зарекомендовали, но мельчайшие ошибки в их соединении вызывают критичное нарушение прочности всей конструкции. Каждое сварное соединение само по себе ослабляет прочность металлоконструкции на 5-7%, при том, что металл шва имеет более высокие прочностные характеристики, чем металл основной детали.

Проблема заключается в самой техники сваривания, в правильном предварительном разогреве металла и в опыте сварщика. Неудобное положение при сборке некоторых узлов, а так же неправильно выбранные шов приводит к тому, что околошовная зона сваривания (зона не равномерного плавления) теряет до 20% своей прочности. Это самые уязвимые места соединения и на каждый сварной шов их два, с двух сторон. ГОСТ предусматривает самые распространенные узловые соединения, но далеко не все.

Итог:

1. Всеми рекомендованными нормами по ГОСТу пренебрегать нельзя.
2. Сварка швеллеров по ГОСТу гораздо прочнее, даже при условиях дополнительного усиления конструкции.
3. Все дополнительные накладки после сварки между собой встык необходимо выполнять исключительно снаружи швеллеров.
4. Сварка во внутренних углах швеллера только ослабляет общую конструкцию, поэтому варить во внутренних углах, как и внутри самого швеллера, не желательно.
5. Сваривать можно не только по ГОСТу, так как это иногда неудобно, но и опираясь на рекомендации.

Распространенные варианты соединения швеллеров

Для соединения двух швеллеров между собой используют два основных варианта. Выбор варианта соединения зависит:

• от условий выполнения шва;
• от длины сварного соединения и количества сварщиков для его исполнения;
• от вида нагрузки и зоны ее влияния (чаще всего это сжатие, приложенное к середине центра сечения);
• от толщины и типа швеллера;
• от максимальной общей нагрузки на конструкцию, от необходимой прочности.

Основные типы соединений и самые распространенные металлоконструкции из швеллеров на практике получают при использовании наиболее удобного метода сваривания.

Сварка швеллеров согласно ГОСТу.

Используется электродуговая сварка (ГОСТ 11534) или сварка под флюсом (ГОСТ 15164) с электродами УОНИ. Для начала необходимо сваривать более толстые элементы — полки швеллеров, а только потом менее толстые — стенки.

Сварка швеллеров: способы стыковки, как варить швеллера

Сварка швеллеров: виды и способы, как варить швеллера Швеллер — это популярный на сегодняшнее время металлопрокат, который используется для строительства всевозможных конструкций. Для соединения швеллеров чаще всего применяется сварка, поскольку именно она способна обеспечить требуемую надежность металлоконструкции. Однако, при несоблюдении технологии сварки швеллеров, может произойти её ослабление.

Именно по этой причине к сварке швеллера предъявляются особые требования. В данной статье сайта про ММА сварку mmasvarka.ru будет рассмотрена технология сварки швеллеров, которая включает в себя различные нюансы, например, виды стыковки, алгоритмы осуществления сварочных работ, а также другие нюансы.

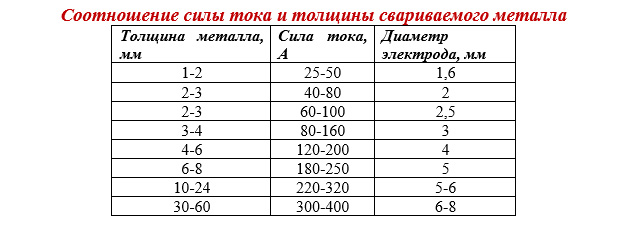

Сварка швеллеров: электроды и способы соединения

Соединение швеллеров может быть осуществлено как газовой сваркой, так и электросваркой. Что касается ручной дуговой сварки, то для соединения такого металлопроката как швеллер, следует отдавать предпочтение только качественным и проверенным временем электродам. Одними из таких, являются электроды УОНИ, которые как раз и предназначены для сварки серьезных металлоконструкций.

Когда осуществляется сварка швеллеров электродами УОНИ, следует учитывать такие особенности проведения работ:

• Рекомендуется варить швеллера внахлёст;
• Перед использованием электродов УОНИ, их рекомендуется прокалить перед работой в специальной печи, не менее одного часа при температуре в +250 градусов;
• Варить швеллера без маломальского опыта не рекомендуется;
• Обязательно нужно надлежащим способом подготовить место соединения швеллера, очистить его от грязи и ржавчины;
• Для сварки швеллеров необходимо выдерживать короткую дугу средней мощности, а варить швеллер, лучше всего используя для этих целей сварку на постоянном токе и с обратной последовательностью.

Также следует понимать, что металлоконструкция из швеллеров, сваренная электродами УОНИ не должна подвергаться в процессе эксплуатации температурам ниже сорока градусов.

Способы сварки швеллеров между собой

Рассмотрим самые популярные способы сварки швеллеров между собой. Ну а те начинающие сварщики, кого интересует вопрос, в чем отличие электродов УОНИ от МР-3, могут получить информацию в предыдущей статье на канале. Самыми ходовыми способами соединения швеллеров между собой, являются: сварка встык, с накладками, внутрь, смещённое соединение.

Сварка швеллера встык

— данный способ используется преимущественно для конструкций, которые не будут подвергаться чрезмерным нагрузкам в процессе эксплуатации. Способ соединения швеллера встык, предполагает хорошую толщину провара с тыльной или лицевой стороны швеллера.

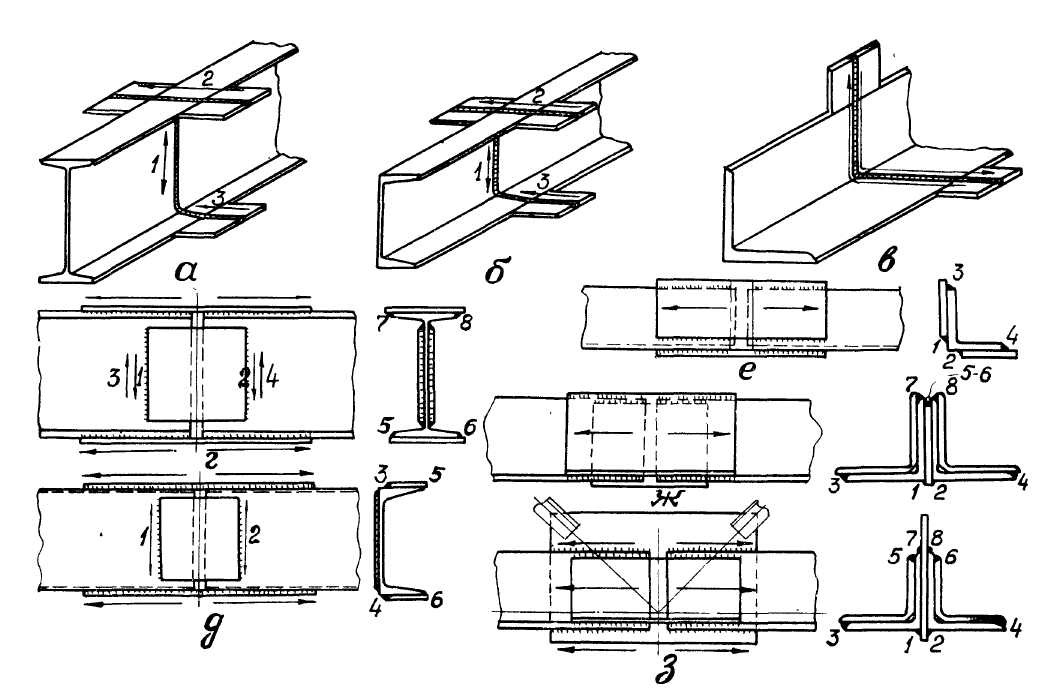

Сварка швеллера с накладками

— для этих целей используется специальная накладка из металла, которая располагается с той же стороны, что и сварочный шов. При этом между двумя швеллерами делается минимальный зазор в 5-8 мм.

Соединение швеллера вовнутрь

— прибегают к данному способу соединения швеллеров, как правило, в том случае, если нужно собрать усиленную пустотелую балку. Сварочный шов выполняется согласно ГОСТу, с образованием небольшого зазора или же с разделением кромок.

Преимущества двутавровых балок

У двутавровых балок есть множество преимуществ. Их можно использовать для того, чтобы перекрыть большие пролёты. Для этого даже не понадобится строить несущую стену. Они устойчивы и могут выдержать вертикальные и горизонтальные серьезные нагрузки.

Явные недостатки можно заметить только у прокатных двутавров. Максимальный размер таких — двенадцать метров. Если же нужно длиннее, найти такую не получится, ведь часто заводы не имеют подходящих станков. Возможности сделать прокаты по индивидуальному заказу нет, а разнообразие изделий на строительном рынке оставляет желать лучшего. Из-за таких проблем потребители чаще используют стыковые балки.

Составная двутавровая применяется чаще, чем прокатная по нескольким причинам. Такая балка имеет большую прочность при меньшем весе конструкции. Цены на сварочное изделие ниже, так как изготавливают его из сплава разных видов стали. Создание проката требует использование только заготовок из одного типа стали.

В строительстве сварной тип изделия более универсален. Использование разной стали даёт возможность регулировать металлоёмкость в зависимости от нагрузки.

И, если размер проката ограничен возможностями и размерами станка, то сварным способом возможно выполнить балки любого размера. Сделать балку, ширина которой будет разной на противоположных концах, на прокатном станке дорого. С составным типом двутавров такой проблемы нет.

Общая информация

Итак, сварной двутавр — это балка, изготовленная из черного металла, имеющая сечение, по форме напоминающее букву «Н». Свое название балка получила за счет того, что при ее изготовлении дважды используется тавровое соединение.

Двутавры могут быть прокатными или составными (сварными). Прокатные балки производятся методом проката заготовок по специальному станку. Составные балки изготавливаются из нескольких заготовок, которые свариваются между собой. Составные балки встречаются чаще и порой их приходится варить прямо на стройплощадке.

Какими достоинствами обладают балки данного типа? Прежде всего, они помогут сделать перекрытие на больших пролетах без необходимости строительства центральной несущей стены. Также они выдерживают большие нагрузки разного характера, как вертикальные, так и горизонтальные. Они пожаробезопасны, устойчивы к коррозии, позволяют построить здание в кратчайшие сроки. Это лишь некоторые причины, по которым двутавровые балки получили свою популярность в частном и промышленном строительстве.

Все недостатки в основном связаны только с прокатными балками. Их размер ограничен 12 метрами в длину, и зачастую необходимо балки длиннее. А у завода может просто не быть таких станков. Также нет возможности изготовить прокатные балки по индивидуальным эскизам заказчика, а имеющийся ассортимент откровенно говоря не удовлетворяет запросы потребителей. Стыковые балки лишены этих недостатков.

Смещенное соединение

Сварка швеллеров, имеющих разный размер, производится методом их смещенного соединения. Для осуществления такого соединения придется прибегнуть к помощи нескольких сварщиков.

Начинать сварку необходимо с тех мест, где швеллеры имеют наиболее большой поперечный размер стенок. Если осуществляется сварка встык, то можно применять обычную схему действий. Соединения угловым способом осуществляются двумя рабочими, которые ведут сварочный процесс к середине от краев.

Если свариваются швеллеры из низкоуглеродистой стали, то продольные стыки нельзя доваривать до края на расстояние, соответствующее ширине профиля, а если из легированной, то этот размер увеличивают в два раза.

Способы сварки швеллера и их особенности

Перед тем как приступить к сварке, необходимо правильно разогреть металл. Положение швеллеров должно быть правильным и удобным для сварки, иначе это приведет к ослаблению прочности околошовной зоны неравномерного плавления.

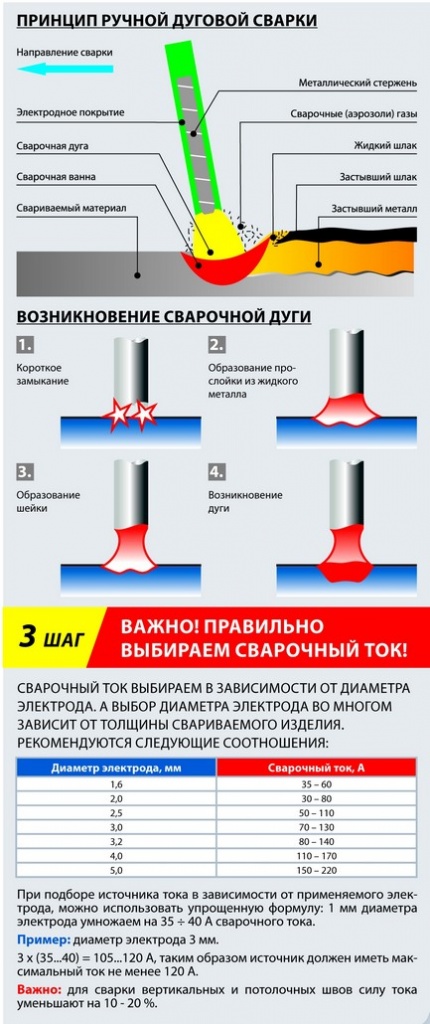

Электродуговая сварка:

• соединения выполняются внахлест;
• перед работой с электродами желательно внимательно изучить тему. Например, электрод нужно прокалить в специальной печи;
• металл должен быть подготовлен к работе по ГОСТу;
• для работы рекомендуется применять короткую дугу, обладающую следующими параметрами: средняя мощность и обратная полярность;
• сварка при прямой полярности осуществляется легче, но при этом нужно следить, чтобы сварочная ванна не обгоняла дугу;
• после работы нужно проверить конструкцию на внутренние дефекты.

Сварка встык:

• для сварки оставляют достаточную глубину провара;
• выполняют сварку с двух сторон;
• если толщина полок швеллера меньше 6 мм, то скос кромок делать не нужно;
• если толщина полок до 12 мм, то скос делают под углом 30 градусов, если более 12 мм – скос выполняют с внутренней стороны и под тупым углом любого градуса.

• условий выполнения процесса;
• длины сварного соединения;
• типа нагрузки на соединения;
• типа швеллера и его основного параметра – толщины;
• нагрузки, которую будет испытывать конструкция.

Как сваривать двутавровые балки

Стальные балки, имеющие в поперечном сечении форму двутавра, сконструированы для универсального применения в машиностроении и строительстве. При изучении характера напряжений, возникающих в нагружаемых изделиях, имеющих сплошное сечение, была выявлена неравномерность их распределения.

Были определены участки сечения деталей, имеющие наибольшие значения напряжения. В результате этого возникла идея создания изделия с такой формой сечения, где масса металла сконцентрирована в наиболее нагруженных участках. Так появилось двутавровое сечение.

Изготовление и применение

Благодаря способности выдерживать большие нагрузки на изгиб в разных плоскостях, на сдвиг и кручение, стальные двутавровые балки составляют основу несущих конструкций быстровозводимых каркасных зданий и потолочных перекрытий.

Внутрицеховые грузоподъемные механизмы (кран-балки и мостовые краны) перемещаются по направляющим, изготовленным из балок двутаврового сечения.

Изготовление двутавровых балок осуществляется двумя способами:

• методом проката цельных отливок. Такие двутавровые балки называются горячекатаными;
• электродуговой сваркой предварительно раскроенных листовых заготовок, в результате чего получают сварную сборную двутавровую балку.

Горячекатаные двутавровые балки производятся на прокатных станах металлургических предприятий. Такая технология позволяет получить цельное изделие, не содержащее швов и обладающее высокой прочностью.

Сборку и сварку двутавровой балки осуществляют на автоматических линиях. Такая балка незначительно уступает цельнокатаной по прочности, но может быть выполнена по специальному заказу, с учетом требований конкретного проекта.

Производство горячекатаной двутавровой балки осуществляется в соответствии с ГОСТ 26020-83, сварной двутавр производители выпускают по своим собственным техническим условиям (ТУ).

Технология производства

В типовом варианте, двутавровая балка получают из трех листовых заготовок: стенки и двух полок, привариваемых к её торцам под прямым углом. Изготовление осуществляется на специализированных сборочных линиях, настроенных на выпуск балки определенного размера.

Заготовки перемещаются на специальных катках и предварительно закрепляются в нужном положении зажимными устройствами, оснащенными гидравлическим или пневматическим приводом.

На зафиксированном зажимным устройством участке собираемой балки делаются прихватки сваркой по поясному шву. После этого, балка перемещается по каткам, вновь закрепляется, и сваркой прихватывается следующий ее участок.

Поясной шов проваривается окончательно после того, как вся конструкция оказывается предварительно скреплённой сварными прихватками.

Сварка тавровых соединений стенки с полками осуществляется в автоматическом режиме под слоем флюса. Процесс автоматической сварки может выполняться разными приспособлениями. Это могут быть сварочные манипуляторы, горелки которых варят, перемещаясь по заданным траекториям посредством шарнирных соединений с несколькими степенями свободы.

Расчет и изготовление сварного двутавра

Качественная саварка двутавровых балок для перекрытия потребует от вас большого внимания и ответственности. Вам нужно будет рассчитать все предстоящие нагрузку на конструкцию в общем и на места соединения сами балок.

На одно только проектирование и планирование двутавровых металлических сварных балок уходит очень много времени. А поэтому мы рекомендуем вам ориентироваться на габариты и предназначения готовой продукции от производителей.

Современный рынок предлагает достаточно большое многообразие размеров готовых двутавровых балок со своими обозначениями и видами. Габариты балки определяют по номеру, который указывает расстояние между внешними гранями, параллельными друг другу.

Например, маркировкой К обозначает колонны и балки, которые должны выдерживать огромные нагрузки. Учитывайте, что существует также определенный вид балок, который применяется не для перекрытий, а для создания только тяжелого оборудования и машин. У таких балок свои нормативы изготовления и свойства.

Для меньших нагрузок подходят широкополочные конструкции. И прочность таких балок будет напрямую зависеть от длины, формулы поперечного профиля, задействования сырьевой базы и способов изготовления, т.е. технологии металлопроката. Вот стандартная сварная балка для частного домостроения:

Вот параметры стальных сварных двутавров для изготовления таких балок:

Как самостоятельно сварить балку?

Если у вас есть уже какое-либо опыт работы с подобным материалом, и вы хотите изготовить сварные балки для строительства своего дома самостоятельно, в качестве основы вам понадобится легированный стальной лист. Горячекатный метод изготовления в домашних условиях довольно сложен, поэтому вам действительно больше подойдет сварной. Это ответственная задача, поэтому если у вас есть возможность, рациональнее сразу пригласить опытного сварщика.

После того как будут готовы отдельные элементы, произведите сборку конструкции выбранным методом сварки. Сначала вам нужно будет установить вертикальную стенку и закрепить ребра жесткости и придавить все хомутами. Готовую балку обязательно нужно защитить специальным покрытием, чтобы в условиях агрессивной среды у нее не пошла коррозия.

Как избежать деформации?

Если допускать ошибки в процессе изготовления, то можно столкнуться с такими неприятными деформациями балки, которые в будущем значительно усложнят процесс монтажа:

Поясним подробнее. Ваша главное ваша задача при изготовлении сварных балок состоит в том, чтобы потом состыковать потом детали так, чтобы шов не работал на растяжение.

Еще учитываете такой немаловажный факт, что сама сварка дает некоторое напряжение в балке, и это не всегда заметно глазу. А поэтому желательно сразу же не приваривать к ней следующую деталь. Просто слегка выгоните шов назад, и балка будет ровной.

Сравнения: чтобы избежать каких-либо деформаций балки, особенно для обустройства междуэтажного перекрытия, в заводских условиях ее подвергают специальной обработке:

Если вы беретесь за изготовление такой балки самостоятельно, вам помогут во всем разобраться такие этапы:

Заключение

Двутавровые балки, сваренные с соблюдением всех норм строительства, станут хорошей заменой обычным перекрытиям между этажами. Без учета большого числа особенностей и нужных расчётов крыша, основанная на неправильных балках, точно долго не проживет.

Покупать двутавры лучше у проверенных поставщиков или производителей. Если их качество покажется вам сомнительным, вы будете вправе вернуть или заменить их. А крупные заводы всегда имеют сертификаты, подтверждающие, что их изделия соответствуют нормам ГОСТов.

Варить балки на стройке не стоит, если у вас недостаточно опыта. Лучше закажите их в строительном магазине или найдите надёжного рабочего для этой задачи.
