Как снять стопорное кольцо технология и инструмент виды, приемы, характеристика

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

• Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
• Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Универсальный съемник (щипцы) стопорных колец со сменными насадками

Всем привет! В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об универсальном съемнике стопорных колец со сменными насадками, который был приобретен мною на eBay. Инструмент это хоть и не очень востребованный, но без него процесс снятия и обратной установки стопорных колец превращается в некое подобие пытки, особенно если все это происходят в недрах какого-либо узла с ограниченным к нему доступом. Лично у меня последней каплей, после которой я понял, что съемник нужен, стал шкив кондиционера в котором необходимо было заменить подшипник. Поставляется инструмент в оригинальной заводской упаковке, которая представляет собой блистер с выдвижной картонной задней стенкой. С лицевой стороны упаковка выглядит следующим образом:

На тыльной стороне картонной задней стенки схематично изображено устройство съемника, принцип установки съемных насадок, а так же сведения о том, что он годится для работы как с наружными, так и со внутренними стопорными кольцами.

Если верить тому, что написано на страничке с товаром, то данный съемник обладает следующими характеристиками:

Одна насадка с углом загиба 90 градусов, одна с углом 45 градусов и две прямые. Фиксируются на съемнике они при помощи 2 зафиксированных штифтов и одного центрального гвоздика, оснащенного пружиной и механизмом быстрого съема (замком). Проблем с качеством изготовления, как насадок, так и самих щипцов я не нашел: пластик ручек без облоя, металл без заусенцев, никакой ржавчины, пробелов в покрытии и прочих малоприятных мелочей нет. Боковые штифты имеются на обеих сторонах съемника. Благодаря этому съемник можно комфортно использовать как для разжатия колец (если оно расположено на каком-нибудь валу), так и для их сжатия (если кольцо спрятано внутри). То есть при установке насадок на верхние штифты, съемник работает на разжатие:

А при установке на нижние — на сжатие:

Максимальное расхождение губок около 17 миллиметров, так что для работы с громоздкими кольцами большого диаметра этот съемник не сгодится. Однако для эксплуатации его в гараже, этого параметра вполне достаточно.

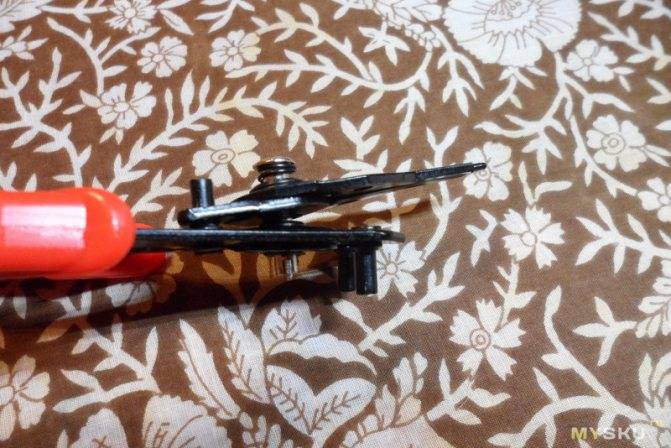

Для того, чтобы заменить насадки необходимо извлечь центральный штифт. Осуществляется это посредством нажатия на его шляпку и последующим раскрытия Т-образного замка. На всю процедуру требуется, буквально, несколько секунд, сложностей с процессом не возникает.

еперь немного о реальной эксплуатации. Скажу вам, что съемник работает. Не идеально, но и существенных проблем не возникает. Перепрессовывал подшипник того же шкива кондиционера, на удаление стопорного кольца ушла минута. А в прошлый раз мне для этого понадобилось шило и несколько плоских отверток. Да и времени «убил» я тогда на эту процедуру минут 40, если не час. Но так как в гараже достаточно прохладно, фоток сего действия не делал. Для фотосессии использовал стороннее стопорное кольцо куда большего диаметра. Если вдруг кто не знаком с процессом, то кратко изложу суть. Вставляем губки в отверстия:

Сжимает щипцы, тем самым сводя концы пружины друг с другом.

Видно, что расстояние между ними уменьшилось раза в 2, этого было бы достаточно, чтобы вытащить стопор из трубки, в которую он мог бы быть установлен.

Но больше всего интересно то, какие следы остались на губках после сжатия, ведь давил я чуть ли не со всей силой. Смотрим:

Из последствий — стерто покрытие на одном кончике. Если посмотреть на губки сверху, то видно, что они остались ровными. Какой бы то ни было деформации не наблюдается.

Подводя итог, могу сказать, что съемник оказался вполне себе работоспособным инструментом. Причем инструментом универсальным, за счет сменных губок и особенностей конструкции самих щипцов. Но в этой же особенности кроется и основной минус съемника — люфт насадок относительно ручек. Когда пытаешься вставить губки в кольцо, и если они через отверстия упираются во что-нибудь, то сразу же «отъезжают» от ручек. Это наглядно видно на фото ниже:

Думаю, подобрать втулки подходящего диаметра и закрепить их на нижних частях фиксирующих штифтов, тогда эта проблема решится. Как вариант, еще можно попробовать подобрать более жесткую пружину. Но пока использовал их в таком виде как они есть и могу сказать, что данный люфт не только доставляет некое неудобство, но и оказывает не дюжее влияние на работоспособности инструмента. Нет, им съемником можно пользоваться, но комфортным его использование точно не назовешь. Знал бы — приобрел бы пару обычных щипцов без съемных элементов.

На этом, пожалуй, все

Спасибо за внимание и потраченное время

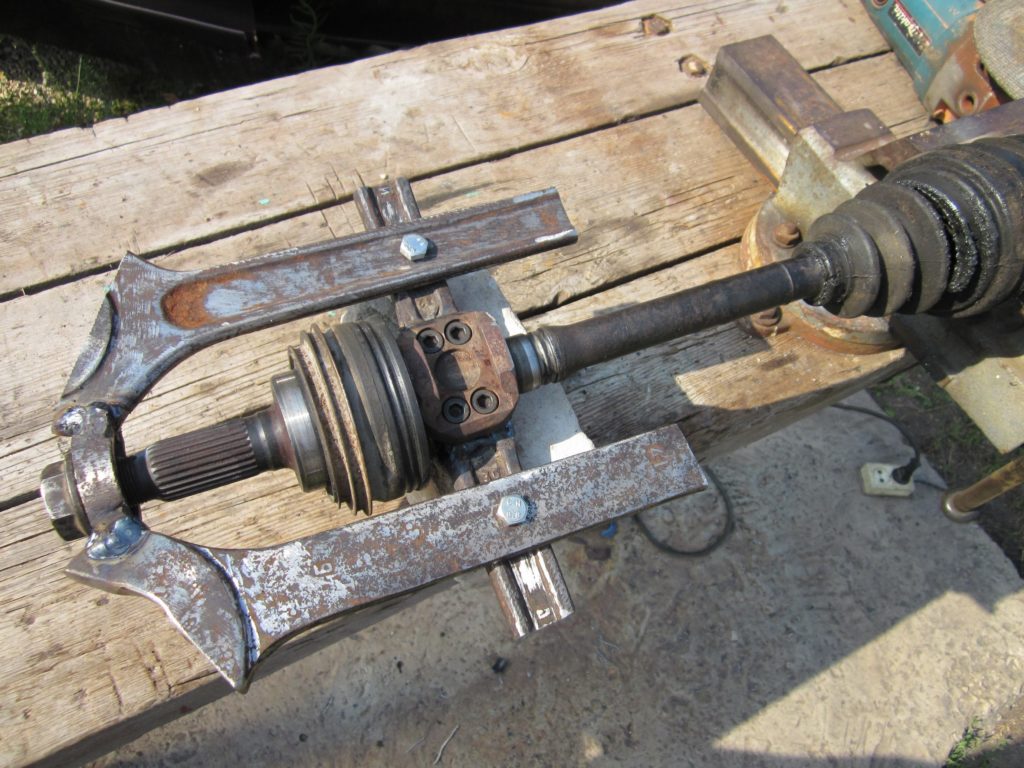

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Устройство наружного ШРУСа

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Как произвести ремонт ШРУСа своими руками?

Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.

Стопорные кольца что это такое и зачем его снимать

Щипцы для стопорных колец купить надо тогда, когда планируется провести ремонт автомобиля. В процессе ремонта соответствующих узлов и механизмов приходится сталкиваться с такими элементами, как стопорные кольца. Конструктивно они напоминают шайбу, и поэтому новички часто путаются. Различают стопорные кольца и шайбы, которые имеют разные предназначения. Чтобы не возникало сомнений, надо понимать отличительные особенности:

• Стопорная шайба — она служит для того, чтобы зафиксировать резьбовое соединение в одном положении, исключив при этом вращательное смещение гайки или шляпки болта
• Стопорное кольцо — это специальный вид крепежного соединителя, который ограничивает и исключает осевое смещение детали, например, подшипник, вал, ось и т.п.

Если шайба имеет полностью закрытую кольцевую конструкцию с соответствующими видами выемок для фиксации в неподвижном положении, то в кольце есть сквозной разрез, а также соответствующие отверстия, за счет которых выполняется снятие и установка детали. Для изготовления стопорных устройств применяется высококачественная пружинная сталь, которая имеет свойство сжатия и растяжения без деформации.

Два отверстия возле разреза детали называют ушками, за которые происходит захват кольца при помощи специализированного инструмента — круглогубцы. Принцип работы этой детали заключается в том, что на валу протачивается или фрезеруется паз, который должен быть немного шире высоты фиксатора. Чтобы активизировать деталь, ее необходимо захватить при помощи щипцов для стопорных колец, и сжать или разжать для посадки на место.

Применяются стопорные кольца во многих сферах и отраслях, поэтому узкоспециализированный инструмент, как круглогубцы, понадобится не только в домашнем хозяйстве. Кроме того, к покупке специализированного инструмента нужен соответствующий подход, так как стопорные кольца бывают разных видов. Чтобы выбрать и купить щипцы для демонтажа или установки фиксирующих колец, надо разобраться с классификацией этих устройств.

Виды стопорных колец

Изготавливают различные разновидности стопорных колец, выбор проводится с учетом классификации и размеров. Наибольшее распространение получили следующие виды стопорных колец:

1. Внутренние. Эти стопорные кольца на территории России в соответствии с двумя стандартами: ГОСТ 13943 и ГОСТ 13941. С ушками встречаются намного чаще, так как он рассчитан на большую осевую нагрузку. Однако, более сложная форма повышает стоимость изделия. Предназначение заключается в исключении вероятности смещения внутренних деталей, надежность фиксации существенно повышается.
2. Наружные. Эти изделия также изготавливаются в двух вариантах исполнения. На производственной линии учитывается два стандарта: ГОСТ 13940 и ГОСТ 13942. Предназначение изделия заключается в фиксации различных деталей круглой формы, местоположение остается неизменным относительно оси. Для предотвращения вращения применяются многие другие крепежные элементы.

Данная классификация связана с тем, где именно фиксируется подобный элемент на момент эксплуатации. Примером можно назвать то, что внутренние устанавливаются в отверстии изделия, наружные на валах. В некоторых случаях изделие имеет специальную проточку, предназначенную для фиксации стопорного кольца.

Также классификация проводится по конструктивным признакам. Применение технологии литья позволяет получить самые различные изделия. Для достижения определенных свойств дополнительно проводится механическая обработка, а также термическая и химическая обработка для повышения основных характеристик. Выделяют следующие варианты исполнения:

1. Пружинные упорные плоские эксцентрические внутреннего и наружного применения.
2. Упорные наружные и внутренние.
3. Стопорные кольца наружного и внутреннего применения со специальными лапками.
4. Варианты исполнения со специальными гнездами для крепления.
5. Кольца, изготавливаемые из проволоки с круглым сечением.

Самое большое распространение получило пружинное изделие, которое получается при применении специального сплава. Наружное и внутреннее ГОСТ 13943 могут иметь различный диаметр. Также часто применяется стопорное кольцо метизы и спиральное осевое наружное, все зависит от конкретных условий эксплуатации.

Конструктивные отличительные признаки во многом определяют эксплуатационные характеристики. Отличия между эксцентрическими и концентрическими вариантами исполнения заключаются в следующем:

1. При изготовлении первого варианта исполнения толщина сечения остается неравномерным.
2. Толщина увеличивается возле краев. За счет этого можно быстро определить эксцентриковый вариант исполнения, который рассчитан на большую нагрузку.
3. В самом расширении находятся специальные отверстия.

Подобный вид детали характеризуется тем, что имеет своеобразные уши. Вариант исполнения концентрического типа не имеет ушек, при этом ширина сечения остается неизменной. Эксцентрические варианты исполнения рассчитаны на большую осевую нагрузку, оба хорошо сбалансированы. При изготовлении учитывается тот момент, что на поверхность может оказываться агрессивное воздействие самых различных веществ. Именно поэтому при изготовлении применяются следующие сплавы:

1. Рессорно-пружинная сталь 65Г. Она обходится намного дешевле, применяется при создании самых различных изделий, которые должны обладать упругостью.
2. Рессорно-пружинная сталь с повышенными эксплуатационными характеристиками 60С2А, которая имеет большое количество легированных примесей.
3. Жаропрочный материал с повышенной коррозионной стойкостью 40Х13. Она подходит для эксплуатации в тяжелых эксплуатационных условиях. Жаропрочность позволяет использовать кольцо при воздействии жара. Повышенная концентрация углерода определяет твердость поверхностного слоя.

За счет добавления в состав хрома обеспечивается повышенная устойчивость к воздействию влаги и некоторых других химических веществ. В некоторых случаях могут использоваться другие сплавы, которые характеризуются повышенными эксплуатационными характеристиками. Большое распространение получили стопорные кольца, на поверхности которого кадий и цинк, способные существенно повысить защиту поверхности от воздействия окружающей среды.

Классификация также проводится по типу применяемого материала при изготовлении. Довольно большое распространение получили варианты исполнения из проволоки, так как она обходится намного дешевле. В этом случае поперечное сечение круглое. Также в качестве основного материала может использоваться стальная лента, которая имеет прямоугольное сечение. Эти и многие другие характеристики регламентируются стандартами ГОСТ и DIN.

Монтаж и демонтаж стопорных шайб

Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.

При затяжке соединения она сжимается, чему препятствует ее упругость.

В итоге создается сила трения, препятствующая самораскручиванию соединения.

Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.

Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.

Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.

Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.

Читать также: Держатель для телевизора на стену своими руками

Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.

Тема раздела Электродвигатели, регуляторы, мотоустановки в категории Cамолёты — Электролеты

; пока ковырялся в двигателе турниги сломал стопорное кольцо (вроде это так называется) чем-то заменить можно? Диаметр вала 3 мм. Они .

Опции темы

Как выглядит стопорное кольцо?

Многие по ошибке путают стопорную шайбу со стопорным кольцом из-за названия и круглой формы. Однако, на самом деле, между двумя этими изделиями существует большая разница. В первую очередь, стопорное кольцо — это незамкнутая окружность, то есть в нем имеется небольшой проём. Кроме того, на стопорном кольце имеются специальные ушки, с помощью которых деталь надежно фиксируется в конструкции, поскольку ушки выступают в качестве плеча, то есть рычага.

Производство стопорных колец

Производство стопорных колец подразумевает строгое соблюдение всех стандартов, установленных нормами ГОСТ 13940-86, ГОСТ 13942-86 или же DIN 471 для наружных, а также нормативами ГОСТ 13941-86, ГОСТ 13943-86 и европейским аналогом DIN 472 для внутренних колец. Согласно предписаниям данных стандартов, материалом для изготовления данных изделий служат углеродистая сталь 65Г, конструкционная сталь 60С2А, жаропрочная сталь 40Х13 и другие марки.

Для производства стопорных колец обычно используют листы и ленты стали, реже их создают из круглой либо овальной проволоки. Кольца изготавливаются с прямоугольным сечением по умолчанию, но в некоторых случаях, по пожеланию заказчика, их производство может выполняться по заданному чертежу. Все стальные заготовки в обязательном порядке должны пройти дополнительную термическую обработку. Их поверхность обрабатывается с помощью одного из покрытий:

• цинка
• кадмия
• фосфата
• оксида

Типы стопорных колец

Стопорные кольца подбирают под конкретный узел определенного механизма исходя из эксплуатационных условий и конструкционных особенностей изделия. Так, например, для фиксации элементов на валу применяют наружные стопорные кольца. Для фиксации разных изделий непосредственно в самом отверстии задействуют уже внутренние стопорные кольца. Типы стопорных колец различаются по направлению ушек: на внешних они направлены наружу, на внутренних — внутрь.

Применение стопорных колец

Применение стопорных колец в промышленности можно наблюдать практически во всех производственных сферах, где задействуются различные механизмы. Особенно часто их встречают в машиностроении, судостроении, авиастроении, вагоностроении, станкостроении и подобных отраслях. Устанавливать такие изделия можно в редукторах, моторах и других элементах, которые осуществляют вращение на своих собственных осях и нуждаются в очень надежной фиксации.

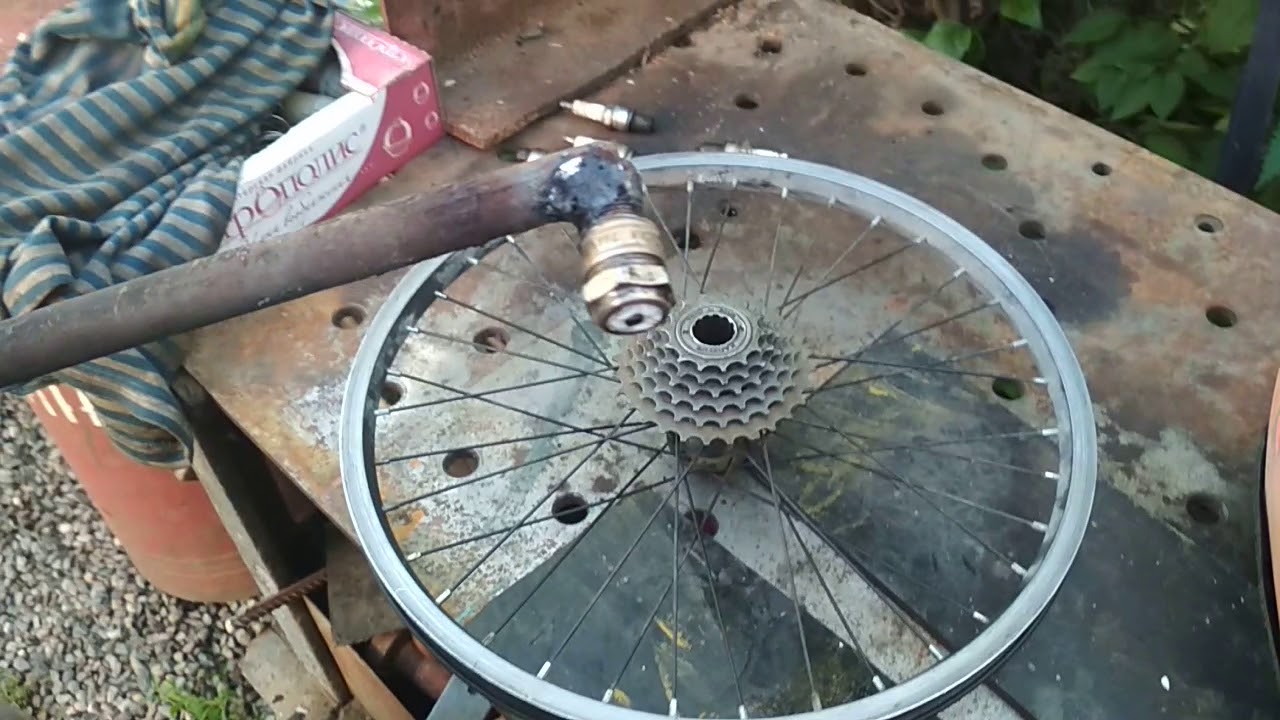

Уход за звездочками велосипеда

Не нужно упоминать, что все механизмы требуют ухода, в противном случае они быстро выйдут из строя. Если очищать трансмиссию от грязи по мере загрязнения, то это значительно продлит жизнь детали.

Очистить велосипедную конструкция можно по такому принципу:

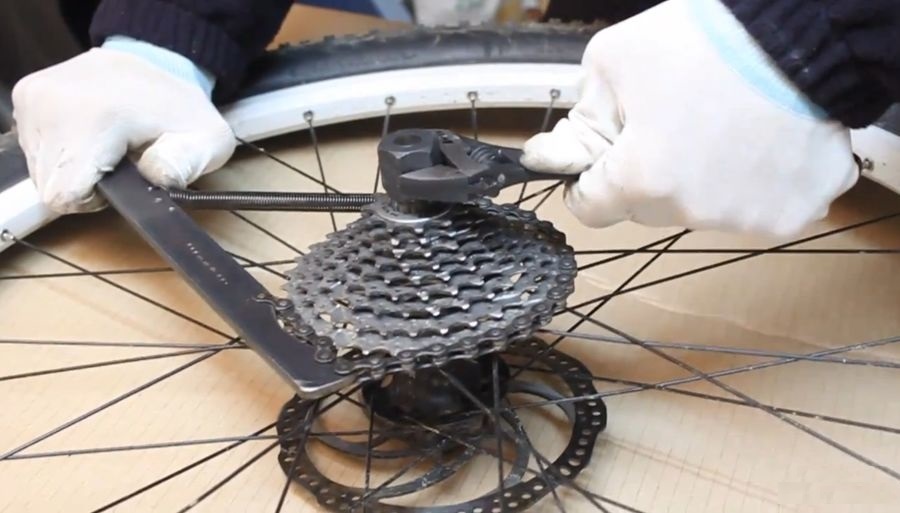

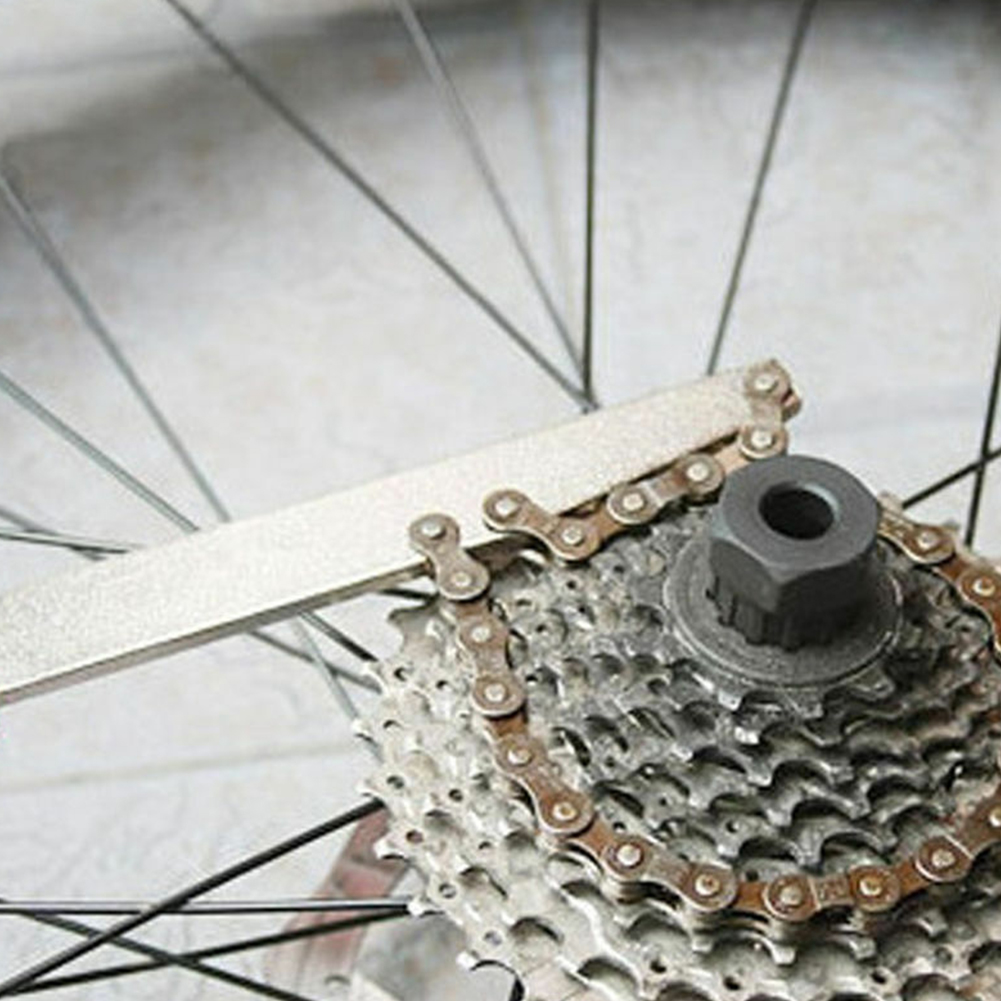

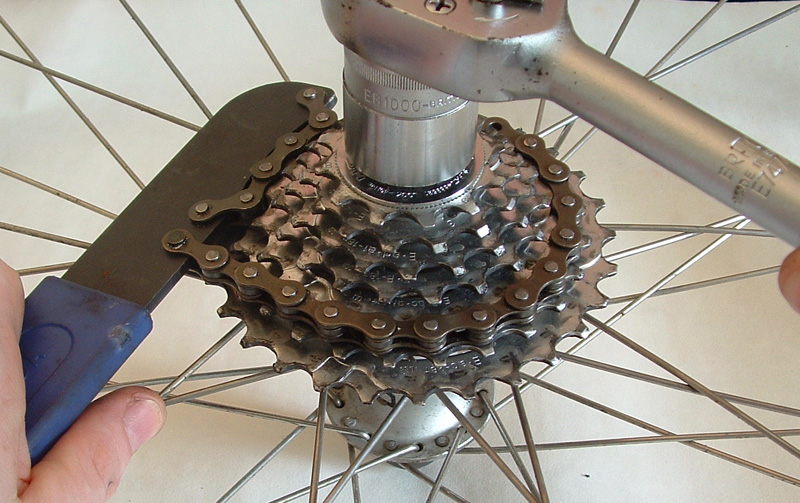

1. Разжать тормоз и снять колесо, расположенное сзади;
2. Осмотреть внутреннюю кассету на наличие грязи. Если загрязнение сильное, то без съема не получиться совершить чистку, в случае, когда грязь минимальна, то очистить можно непосредственно на велосипеде;
3. Для чистки следует использовать щетки с грубым ворсом, но они должны быть маленькими, чтобы попасть в труднодоступных местах. Подойдет для такой очистки старая зубная щетка, которая не планируется использоваться по назначению;
4. Первоначально тряпку следует обмакнуть в керосин и только после этого начать снятие грязи со звездочки;
5. После очистки на щетку нанести смазку и обтереть на зубцы. Далее установить обратно.

Для того чтобы не менять звездочки, следует постоянно осуществлять правильный уход и диагностику. Уделяя единожды в месяц несколько минут своего времени для смазывания звездочек, можно обезопасить себя не только от крупных затрат, но и траты лишнего времени.

Поэтому гораздо проще своевременно ухаживать, чем осуществлять ремонт своего велосипеда, особенно если пользуетесь им достаточно часто.

Если же поломка все же случилась не следует расстраиваться, а приложить максимум усилий для того, чтобы починить самостоятельно.

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

Существует два основных вида стопорных кольцевых соединений:

• Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
• Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Как снять стопорную шайбу с вентилятора

• Печать
• 08 Mar 2014
• Nikky
• Компьютеры и периферия
• 42206 Прочтений
• 0 Комментариев

Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.

Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.

На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.

Крепежные винты кулера

Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.

Снимаем стопорные кольца

Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.

Наклейка на кулере со стороны радиатора

Снимаем наклейку и вытаскиваем резиновую заглушку

Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.

Вытаскиваем пластиковую стопорную шайбу

В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.

Резиновое кольцо удерживающее от протекания

В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.

Места нанесения смазки

В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.
