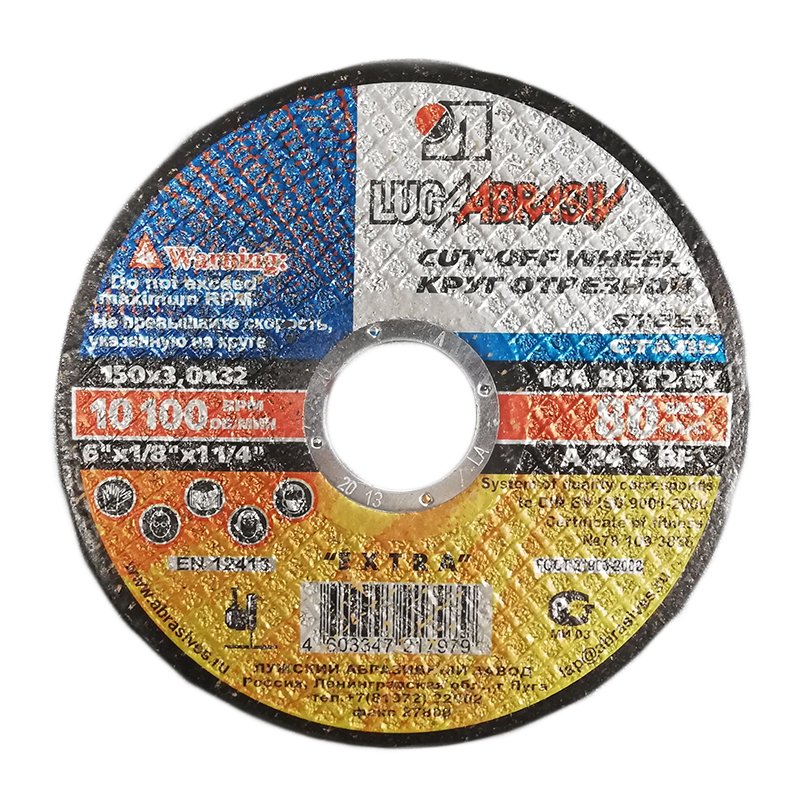

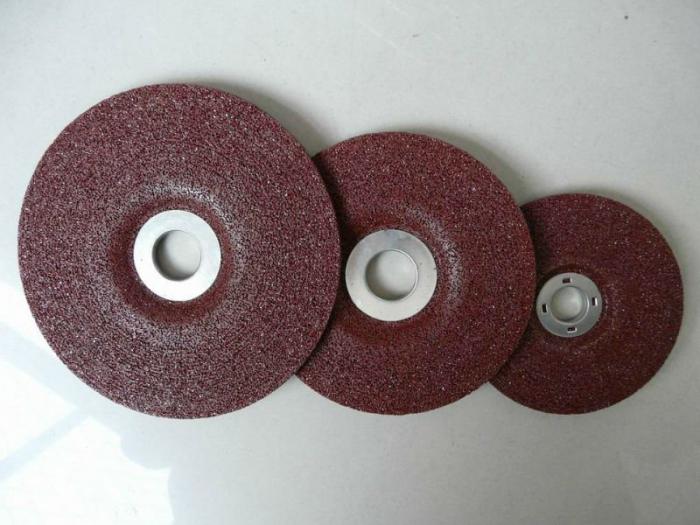

Отрезные и шлифовальные диски для болгарки: разновидности кругов по металлу и дереву, диаметр и толщина

Круги на липучке для болгарки

Особенность подобных абразивных кругов – они закрепляются на специальной основе с липучкой, в итоге могут быстро заменяться. Основа абразивного круга может быть выполнена из:

Бумага. Стандартный тип абразивных кругов на липучке, может использоваться с любыми материалами и поверхностями. Преимущество – цена, минус – короткий срок службы и быстрая истираемость;
Ткань. Материал придает кругу большей прочности и эластичности, изделие меньше изнашивается, подходит для большинства современных шлифовальных машин;
Пленка. Круги с пленочной основой применяются для обработки хрупких поверхностей – преимущественно из стекла и пластика. Пленка восприимчива к температурному воздействию.

Абразивные частицы закрепляются на основе с помощью специальной связки. Состав и размер абразивных частиц напрямую зависит, для каких целей круг будет использован.

В основном в кругах на липучке для болгарки применяются следующие виды абразивных частиц:

Циркониевый электрокорунд. Выделяется мелкокристаллической структурой, диапазон зернистости – до 250. Круг может эксплуатироваться длительное время, подходит для работы с металлическими поверхностями, абразивные частицы при обработке металла подвергаются самозаточке;
Оксид алюминия. Зернистость кругов от 40 до 800, в основном абразивные частицы наносятся на основу из бумаги. Круги популярны за счет ряда преимуществ – низкая цена, высокая режущая способность, длительный срок службы. Круг подойдет для обработки поверхностей из мягких, цветных металлов, из нержавеющей стали;
Карбид кремния. Абразив имеет поликристаллическую структуру, круги окрашены в зеленый или черный цвет. В основном такие круги используются для обработки мягкого металла, стали, стекла и пластмассовых заготовок;
Цирконат алюминия. Абразив преимущественно наносится на тканевую основу, предел зернистости – до 120. Плюсы – высокая режущая способность, длительная эксплуатация, доступная цена. Подойдут для обработки сварных швов, заготовок из дерева, металла и нержавеющей стали.

Кое-что еще о липучих кругах

Нередко под рукой не оказывается круга нужного цвета. В данном случае ситуация поправима. Дело в том, что липучие круги, как было отмечено выше, являются универсальными. Зачастую они используются не по своему прямому назначению. Но бездумно использовать шлифовальный круг для работы с тем или иным материалом тоже нельзя. Для начала необходимо учесть характеристики обрабатываемого материала. В частности, играют роль твердость и структура. При этом твердость используемого абразивного круга должна быть больше. В этом случае во время работы он будет успешно выполнять свое основное назначение. Для мягких материалов, таких как ДСП или МДВ, подойдет круг PS18. Его же можно использовать и для удаления ржавчины с металлических поверхностей

Кроме этого, если изделие используется не по назначению, то необходимо брать во внимание обороты и размер зерна. В целом же рекомендуется использовать круги только по назначению

Тип и размер круга

Тип круга обозначается цифрой от 1 до 39 в соответствии с ГОСТ 2424-83. Возможно использование буквенного обозначения по старому стандарту ГОСТ 2424-75. Приведём некоторые варианты исполнения кругов:

Прямой профиль- тип 1 или ПП.
Кольцевой профиль – 2 или К.
Коническая конфигурация – 3 или 3П.
Двухсторонняя коническая конфигурация – 4 или 2П.
Круг с односторонней выточкой – 5 или ПВ.
Чашечный цилиндрический круг – 6 или ЧЦ.

Следующим в маркировке идёт обозначение размера DхТхН. D – это наружный диаметр круга, Т- его высота и Н – его внутренний диаметр.

Круги с алмазным или эльборовым абразивом обозначаются по ГОСТ 24747-90. Тип круга маркируется 3-4 символами означающих форму круга и форму сечения абразивного слоя, а также расположение абразива и конструктивные особенности.

Качественные характеристики изделий

Различных параметров, по которым классифицируются такие изделия, очень много. Ещё больше видов маркировок абразивных кругов в связи с тем, что существует масса различных комбинаций этих свойств. Основными параметрами абразивных кругов для точильных станков считаются:

Показатель зернистости.
Вид абразивного материала.
Связующее вещество.
Габариты и форма.
Твёрдость шлифовочного материала.
Рабочая скорость.

Для использования выбирается круг с соответствующими показателями, которые указываются в маркировке на самом изделии.

Зернистость приспособления

Это наиболее значимая характеристика. От её величины зависит, насколько гладко будет отшлифован образец. Кроме того, размер износа, производительность, толщина снимаемого слоя за один цикл также в большей мере зависят от этого показателя. Чем меньше зерно инструмента, тем выше чистота обработки. Однако скорость работы при такой зернистости снижается. К тому же такое приспособления чаще вызывает прижог детали.

Материалы для изготовления

Как и все характеристики, требования к материалу, из которого изготавливаются шлифовочные круги, соотносятся с ГОСТом. Минимальные условия — износостойкость, низкая теплоотдача, твёрдая поверхность. Исходя из этих условий, абразивный инструмент производится из такого материала:

Вещество, имеющее базу из оксида алюминия (Al2O3), называется электрокорундом с бокситовой связкой. ГОСТ 28818 допускает добавить для повышения твёрдости окись калия. Это позволяет сохранять первоначальные свойства при повышении температуры в условиях интенсивной работы. Такие круги маркируются так: 12А — 15А — обычные, 22А — 25А — повышенной твёрдости.
Тот же материал с карбидной основой включает хромовые, титановые, циркониевые, кремниевые соединения для работы с закалёнными металлами. Карбид кремния (52С — 65С) нужен для сопротивления перепадам температура при охлаждении обрабатываемой детали. Маркируются такие изделия буквой, А и цифрами от 38 для циркония до 95 для титана.
Округлые зёрна сферокорунда получаются во время продувания жидкого оксида алюминия, отличаются повышенной твёрдостью и применяются для абразивной обработки твердосплавных изделий. Обозначаются литерами ЭС.
Монокристаллическая структура монокорунда является причиной долговечности кругов из него. Ввиду сложности технологии получения они очень дороги. Узнать их можно по маркировке 43А, 44А и 45А.

Применение связующих материалов

Для плотной компоновки и предохранения от разрушения в шлифовальных ругах применяют специальные вещества. Их качество, разновидность, ровное распределение влияют на все характеристики абразивных инструментов. А также наличие этих материалов проявляет способностью к самостоятельной заточки выкрошенных участков шлифовального камня. Если связующий компонент не соответствует обрабатываемой поверхности, инструмент утрачивает своё главное свойство, усиливается износ, выкрашивание ещё не сработанного зерна, появляется пригорание и засаливание.

В связке из керамики задействованы такие материалы: огнеупорная глина, кварц и шпат. Они прочные, долговечные, с устойчивостью режущей кромки. Инструмент на такой основе можно охлаждать специальными эмульсиями. Круги малой толщины разрушаются при боковом воздействии. Обозначаются К0, К1, К3 и так далее. При их изготовлении используется карбидно — кремниевое или электрокорундовое зерно. Хорошо шлифуют всеми способами, кроме резки и применения в узких пазах.

Зернистость абразивных материалов

В шлифовальном круге, бруске или порошке используются абразивные зерна определенного размера, чтобы снимаемые ими стружки были бы одинаковыми. Для снятия большой стружки применяют шлифовальные круги с крупными зернами, для удаления небольшой стружки — с зернами помельче.

При подготовке абразивного материала для инструмента большие куски абразивного материала размельчаются в дробилках до получения зерен требуемых размеров. После дробления зерна очищаются от посторонних примесей, проходят химическую и термическую обработку.

Зернистость абразивных материалов (размер зерен) определяется размерами сторон ячеек двух последовательных сит, через которые производится просев или анализ отобранного абразивного зерна (порошка).

По крупности зерна различают следующие номера: 200; 160; 125; 100; 80; 63; 50; 40; 32; 25; 20; 16; 12; 10; 8; 6; 5; 4; 3; М40; М28; М20; М14; М10; М7; М5.

Зернистость абразивных материалов по ГОСТ 3647—59 задается длиной стороны сетки в сотых долях миллиметра (по старому ГОСТ размеры определялись количеством проволочек сита на длине в один дюйм).

Перевод обозначений зернистости из метрической в дюймовую систему и наоборот приводится в табл. 6.

Большие размеры зерен, указанные в таблице, соответствуют тому размеру отверстий сита, сквозь которые они проходят, а меньшие размеры — тому, при котором зерна задерживаются.

Абразивные материалы по величине зерен разделяются на 3 группы со следующими номерами зернистости:

1) шлифзерно — 200; 160; 125; 100; 80; 63; 50; 40; 32; 25; 20; 16;
2) шлифпорошки — 12; 10; 8; 6; 5; 4; 3;
3) микропорошки — М40; М28; М20; М14; М10; М7; М5.

Микропорошки обозначаются буквой М и числом, показывающим наибольший размер зерна в микронах.

Размер зерен микропорошков определяется измерением через микроскоп наибольшей ширины площади зерна, которую видно в поле зрения микроскопа. Размеры зерен в шлифпорошках № 4 и 3 измеряются комбинированным методом,

Т. е. зерна крупнее 40 мк определяются размерами сторон сита, а более мелкие — линейным измерением зерен под микроскопом.

Выбор круга по зернистости производится в зависимости от вида шлифования, величины съема шлифуемого материала, требуемой чистоты поверхности и точности обработки. Круги с крупным зерном увеличивают съем металла при шлифовании, повышают производительность труда, но при этом на поверхности детали оставляют значительные риски; потому их применяют на обдирочных работах.

Мелкозернистые круги применяют при чистовых и отделочных работах. В табл. 7 даны рекомендации по выбору зернистости абразивного материала.

Таблица назначений зернистости

Номера зернистости по ГОСТ 3647-80	Номера зернистости по ГОСТ Р 52381-2005	Назначение
125; 100; 80	F14; F16; F20; F22	Правка шлифовальных кругов; ручные обдирочные операции, зачистка заготовок, поковок, сварных швов, литья и проката.
63; 50	F24; F30; F36	Предварительное круглое наружное, внутреннее, бесцентровое и плоское шлифование с шероховатостью поверхности 5-7-го классов чистоты; отделка металлов и неметаллических материалов.
40; 32	F40; F46	Предварительное и окончательное шлифование деталей с шероховатостью поверхностей 7-9-го классов чистоты; заточка режущих инструментов.
25; 20; 16	F54; F60; F70; F80	Чистовое шлифование деталей, заточка режущих инструментов, предварительное алмазное шлифование, шлифование фасонных поверхностей.
12; 10	F90; F100; F120	Алмазное шлифование чистовое, заточка режущих инструментов, отделочное шлифование деталей.
8; 6; 5; 4	F150; F180; F220; F230; F240	Доводка режущего инструмента, резьбошлифование с мелким шагом резьбы, отделочное шлифование деталей из твердых сплавов, металлов, стекла и других неметаллических материалов, чистовое хонингование.
М40-М5	F280; F320; F360; F400; F500; F600; F800	Окончательная доводка деталей с точностью 3-5 мкм и менее, шероховатостью 10-14-го классов чистоты, су

Выбор шлифовального диска определяется и характером выполняемых работ, при помощи этого абразивного инструмента можно выполнять следующие операции:

правка шлифовальных кругов;
обдирочные операции;
зачистка поковок и сварных швов;
доводка режущего инструмента;
резьбошлифовальные операции;
предварительное и финишное шлифование;
окончательная доводка детали.

Каждая из вышеперечисленных операций имеет определенный класс чистоты, который тоже надо учитывать при выборе зернистости шлифовального диска.

Купить данную продукцию вы можете на странице с товарами

Классификация наждачных инструментов

Градация кругов по видам происходит двумя способами. Первый из них определяется двумя официальными документами: старым советским ГОСТом 2424—83 «Круги шлифовальные: технические условия» и современным «Круг шлифовальный: ГОСТ Р 52781— 007». Однако то, что содержится в них, большинству неподготовленных пользователей будет мало понятно.

Для этого существует вторая, народная спецификация шлифовального инструмента:

Приспособления на липучке получили своё название из-за способности прицепляться к опорам устройств за счёт вставок из велкро ткани. Это универсальные круги, которыми пользуются за неимением специального оснащения. Маркируются различными цветами, которые обозначают содержащееся в них шлифовальное зерно. Самый распространённый — коричневый, подходит для работы с деревом и металлами. Синий — для обработки нержавейки, белый для лакированных и шпаклёванных поверхностей, чёрным можно обрабатывать минералы.

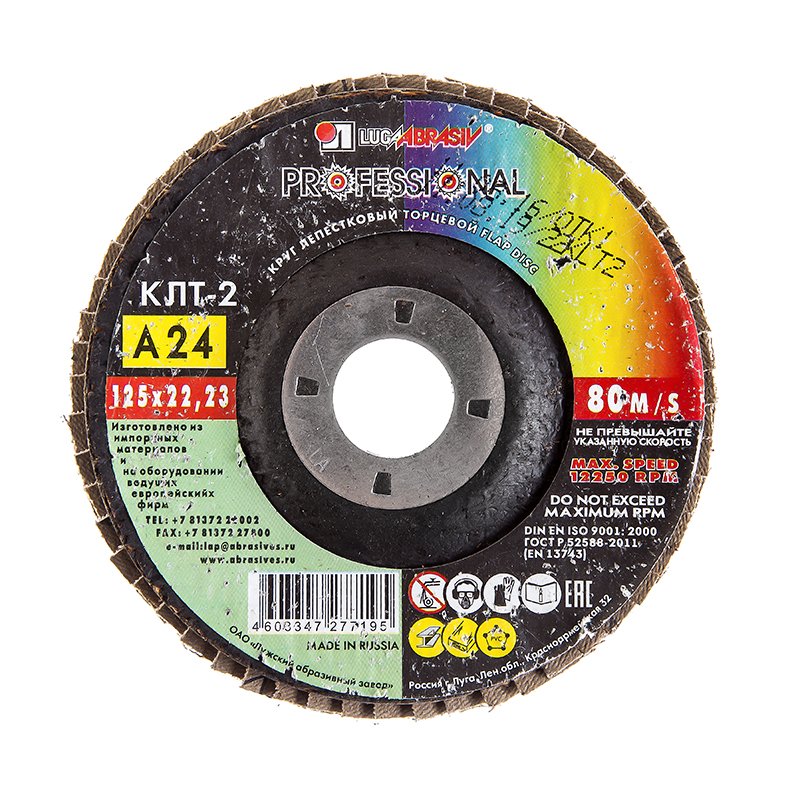

Круги в виде веера обладают высокой эластичностью и хорошо адаптируются под любую поверхность, называются лепестковыми. Сфера применения — шлифование труб, изделий из дерева и фасонных деталей. Сварочные швы и заусенцы удаляют с помощью особо прочных абразивных кругов по металлу.
Изделие, для производства которого применяется собранная в несколько слоёв вулканизированная бумага, называется фибровым шлифовальным кругом. Таким инструментом зачищают нержавейку, дерево, сталь.
Алмазные круги применяются для чистовой шлифовки и не очень прочны.

Безопасность при работе

Операции с оборудованием, выполняющим шлифовальные и отрезные работы, имеют несколько опасных факторов. Это вращение устройства, возможность разрушения диска на ходу, угроза прикосновения к вращающемуся оборудованию. Чтобы сохранить здоровье, нужно выполнять такие требования:

Все работы на шлифовальном электрическом оборудовании начинаются после проверки изоляции кабелей, наличия заземления, исправности кнопки аварийного отключения.
Убедится в исправном состоянии кругов: нет ли трещин, сколов, выработки.
Проверить работу приточно-вытяжной вентиляции. Спецодежда должна быть заправлена, длинные волосы нужно спрятать под шапочку.
Перед началом шлифовки подождать 2—3 минуты, пока станок работает вхолостую

Это поможет выявить скрытые дефекты.
Во время работы всё внимание обращать на производимую операцию.
Не работать без защитных очков или масок.
Замена абразивных кругов возможна только на отключённом оборудовании.
Все вращающиеся механизмы ограждаются кожухами, а сами круги — прозрачными экранами. При подъёме этих ограждений работа станка должна блокироваться выключателями.
В неработающем состоянии щитки необходимо поднять.

Современный шлифовальный инструмент и станки значительно облегчают труд человека. А правильный выбор оснастки позволит выполнить операции по зачистке с максимальным уровнем чистоты.

Originally posted 2018-04-06 09:22:34.

Искусственные абразивы

Впервые искусственный абразив карборунд синтезировал в 1891 г. ученый-изобретатель Эдвард Ачесон (США). Сегодня же абразивов производственного происхождения очень много, они применяются шире, чем природные. Рассмотрим особенности самых распространенных из них.

Электрокорунд получают посредством восстановительной плавки из боксита в электропечах. Цвет абразива варьируется от серого до красно-бурого. Из материала производят жесткий абразивный инструмент.

Карбид кремния получается с помощью восстановления кремниевой кислоты углеродом. Материал обладает повышенной хрупкостью, применяется в порошковом виде либо как инструмент для обработки стекла, фарфора и прочих хрупких структур.

Карбид бора

— наиболее твердый синтетический абразив, используется как паста для шлифовки очень твердых поверхностей.

Как правильно выбрать шлифовальный круг

Чтобы сделать правильный выбор для определённой цели, необходимо понимать принцип действия. Он является режущим инструментом. Абразивные частицы имеют такое же назначение, как и зубья пилы. Но у пилы все зубья располагаются на одной стороне. А на круге для шлифовки зёрнышки наждака, алмаза и др. распределены по всей его поверхности. В процессе шлифовки они механически снимают слой с обрабатываемой поверхности. Различные материалы и разный вид обработки требуют использования разных инструментов. Тип абразивных частиц выбирается в зависимости от предстоящей обработки.

Если требуется отшлифовать твёрдое и хрупкое изделие, то подойдёт мягкий тонкозернистый круг. По мере затупления частицы наждака будут выкрашиваться, благодаря мягкой связке. Твёрдые круги с грубой зернистостью, напротив, предпочтительны для обработки вязких, мягких материалов, т. к. в процессе работы абразивные зёрна при затуплении удаляются с поверхности круга, и происходит самозатачивание. Если требуется снять большой слой, то также лучше использовать модели с более грубыми частицами. Они способны проникать глубже и удалять больше поверхности материала. Но при этом нужно помнить о том, что для труднопроникаемой поверхности эффективнее применить мелкозернистый круг, так работа будет выполнена значительно быстрее, т. к. сверху имеется больше острых режущих зёрен наждака. Шлифовку цветных металлов, чугуна, а также других материалов (неметаллических) удобно производить с помощью круга из оксида кремния.

Кроме того, важно учитывать рабочую скорость. Если требуется высокая скорость вращения, то нужно выбирать круг, у которого имеется специальное укрепление

Но всегда надо помнить о том, что предельную скорость, указанную в маркировке, в процессе шлифовки превышать нельзя.

Важным параметром является и площадь шлифовальной поверхности между обрабатываемым предметом и кругом. Если она достаточно большая, то следует отдать предпочтение грубой зернистости и мягкой связке. Это обеспечит доступ воздуха, место контакта будет охлаждаться, и на единицу площади будет оказываться меньшее давление, что облегчает процесс работы. Также и наоборот, для площадей меньших размеров желательно применять твёрдую модель с мелкими размерами зёрнышек алмаза или наждака.

Применение шлифовальных кругов позволяет провести обработку поверхности, чтобы сделать её гладкой или шероховатой, в зависимости от необходимости. Правильный выбор и умелое применение позволят добиться нужного результата без лишних усилий.

Структура и показатель твердости

Плотность структуры кругов для шлифовки обозначается процентным соотношением объема зерен абразива в единице объема круга. Чем больше абразива, тем плотнее будет структура шлифовального круга.

Если осуществлять заточку инструмента, круг с менее плотной структурой лучше подвержен очистке поверхности от частиц материала, создает меньше риска для возникновения деформации и быстрее охлаждается.

Зачастую специалисты используют диски средней твердости, однако все зависит от вида выполняемых работ, обрабатываемого покрытия и самого инструмента.

Какие бывают номера структур и объемы абразива в шлифовальном круге:

к плотным структурам относят единицы измерения от 1 до 4;
к средней плотности относятся цифры 5-8;
к открытым – от 9 до 12;
высокопористая структура наблюдается у кругов с показателями 13, 14>.

Однако не путайте показатели твердости круга с показателями твердости абразива. Согласно ГОСТ 2424, твердость шлифовального круга различают по заглавной букве.

По ГОСТу Р 52587-2006 существуют такие обозначения:

очень мягкие – буквы F и G;
к мягким кругам – H, I, J;
к средней мягкости относят маркировку K, L;
средние – это M, N;
круги средней твердости имеют в обозначении буквы O, P, Q;
твердые обозначаются как R и S;
очень твердые – T, U;
к чрезвычайно твердым относят V, W, X, Y, Z.

Какую твердость шлифкруга выбрать? Это зависит от многих параметров – особенностей обрабатываемого материала или поверхности, физических свойств, конечно, мощности шлифовальной машинки. Если необходимо выдержать точную форму обрабатываемого материала, следует приобрести круг с высокой степенью твердости. Мягкие же применяются для предотвращения трещин и прижогов, также при шлифовке без дополнительного жидкостно-смазочного охлаждения поверхности.

К примеру, возьмем тот же шлифовальный круг 25A, у которого класс твердости K, а структура 7. Это означает, что этот диск относится к среднемягким и имеет среднюю структуру абразива.

Выбор шлифовального круга — 3 главных параметра

Самыми важными при покупке этого материала являются:

характеристики шлифовального инструмента — они должны совпадать с расходным материалом;
обрабатываемая поверхность — подбирается круг с подходящим для работы с ним абразивным материалом;
срок годности.

Круг и инструмент, на который он устанавливается, должны совпадать по размерам и скорости вращения. Диаметр отрезного круга должен соответствовать инструменту. На рынке есть модели с диаметром от 80 до 500 мм, для бытовых приборов подходят стандартные размеры 230 мм, 180мм, 150 мм, 125 мм, 115 мм

Также при покупке важно проверить диаметр посадочного отверстия — он бывает 32 мм и 22 мм

Скорость вращения круга, которую обязательно указывают в маркировке, должна совпадать с данным параметром у инструмента.

Для её обозначения многие производители используют цветовую схему:

белая полоса — скорость до 25-35 м/с;
синяя указывает на максимальный параметр 45-50 м/с;
желтая — до 60 м/с;
красная полоса говорит о скорости 80 м/с;
зеленая — указывает на вращение до 100 м/с.

Определиться, какой шлифовальный круг выбрать для шлифовки определённой поверхности, не так уж сложно — большинство изделий универсальны. Однако такие круги имеют более высокую стоимость и меньшую производительность, поэтому лучше подбирать специальные. Производитель обычно маркирует изделие специальными значками: керамическая плитка, армированный бетон или камень, вид металла и другое.

Если с первыми двумя параметрами все понятно, то третий может вызвать недоумение. Однако на самом деле, на рынке можно встретить круги известных производителей, которые точно не являются подделкой, по очень подкупающей цене

В этом случае стоит обратить внимание на срок годности — он либо закончился, либо уже подходит к концу. Выбор шлифовального круга с таким сроками — это угроза здоровью и безопасности для мастера и окружающих

Классификация шлифовальных кругов по зернистости

FEPA*	ГОСТ 3647-80**	ГОСТ 9206-80***	Фракция, мм****	Примечание
F8–20	200–100	Р10–20	2.0~1.0	Грубое шлифование плоской торцевой частью
F16–22	125–80	Р16–24	1.3~0.8	Обдирочные операции
F24–100	63–16	Р30–100	0.7~0.15	Средняя шероховатость
F120–400	12–М40	Р120–400	0.12~0.035	Чистовая обработка
F 600–2500	М28–10	Р500	0.025~0.008	Полировка
F150–1000	10–М20	Р150–500	0.10~0.018	Доводка резьбы

Примечание к таблице:

* – FEPA, Европейский метод классификации зернистости.
** – ГОСТ 3647-80 «Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля».
*** – ГОСТ 9206-80 «Порошки алмазные технические условия».
**** – приведён диапазон размера.

Материал шлифовальных кругов

Абразивный шлифовальный круг – это приспособление для резания, снятия тонких слоёв вещества. Среди последних встречаются древесина, пластмасса, мягкие металлы, горные породы, стекло, стали и твёрдые сплавы. Основной показатель режущей кромки – твёрдость.

Минералы:

Электрокорунд. Основа – оксид алюминия (Al2O3). Виды:

- a. Белый. Марка 25а, 24а, 23а. Эффективен для работ по закалённым инструментальным сталям.
- b. Нормальный. Марка 16а, 15а, 14а, 13а. Используется в приспособлениях с переменной режущей нагрузкой, обработка материала с вязкой структурой.
- c. Титанистый. В состав введён оксид титана. Применим в тяжёлых условиях резания.
- d. Хромотитанистый. Марка 95а, 94а. Введена лигатура из соединений хрома и титана. Область – ответственные операции обработки.
- e. Циркониевый. Марка 38а. Эффективность, по сравнению с электрокорундом, до 100~400%. Основные операции – обдирочное шлифование.

- a. Зелёный. Марка 62с, 63с, 64с.
- b. Чёрный. Марка 52с, 53с, 54с, 55с.

Алмаз. В промышленности применяются синтетические алмазы. Используются для разрезания металлов, заточки твёрдосплавных напаек режущего инструмента, правки сверхтвёрдых материалов.
Эльбор. Кубический нитрид бора. Второй по твёрдости после алмаза. Но имеет повышенную температурную стойкость, до 1100~1300°C. Для решения домашних задач почти не применяется в силу высокой стоимости.

Что такое абразивный инструмент

Под абразивным инструментом принято понимать всё разнообразие инструмента, предназначенного для механической обработки различных поверхностей.

Самыми известными разновидностями этого инструмента являются алмазные и шлифовальные круги, шкурки и бруски. Сюда же можно отнести и другие изделия, выполненные из различных связующих и абразивных материалов — например, пемзу, корунд, наждак и др.

При более тщательном изучении этих устройств для заточки можно обнаружить у него такое полезное свойство, как самозатачиваемость. К примеру, любой абразивный материал, который используется для изготовления абразивных устройств, содержит сразу несколько слоев острых зёрен. Но по мере затупления и скалывания одних частиц абразива их сразу же заменяют другие. Примечательно, что с увеличением трения верхнего слоя абразивных приспособлений ускоряется и процесс его самозатачивания.

Иногда наблюдаются нарушения этого процесса, когда изделие самозатачивается не полностью. В этом случае стоит задуматься о том, чтобы произвести правку устройства, для чего нужно просто удалить верхний слой абразива. После этого инструмент приобретает надлежащую форму для эффективного выполнения своей задачи.
