Для чего нужны вспомогательные инструменты для станков с чпу

Советы мастеров

При большом сечении заготовок рекомендуется применение вращающегося и упорного центров. С их помощью обеспечивается эффективное проведение работ по металлу, помещение заготовки в центр происходит только после проведения ее зацентровки.

С торцов вала заготовки с этой целью необходимо выполнить специальные отверстия. Благодаря применению хомутика деталью от шпинделя осуществляется получение вращающегося момента.

Фрезерное оснащение отличается скрупулезностью и ювелирностью, работа проходит в равномерном ритме, от мастера требуется постоянный контроль движения вала.

Торцевая часть агрегата оснащается запрессованным пальцем, с его помощью проводится отправка необходимого крутящего момента на хомутик. Фиксация хомутика к детали, которая обрабатывается, осуществляется болтом.

Применение поводкового патрона не проводится при большой величине центрового отверстия заготовок. В таком случае возникает необходимость применения вращающегося центра, имеющего особую конструкцию.

Рабочая часть дополнительных деталей характеризуется выраженной рифленой поверхностью. Если при обработке заготовки необходимо срезать слой большой толщины, тогда необходима установка вращающегося заднего центра на станок. Он позволяет работать оборудованию на высокой скорости.

Приспособления для станков позволяют значительно упростить процесс обработки металлических заготовок. Для обеспечения качественного выполнения работ рекомендуется правильно проводить подбор изделия. С этой целью токарь должен руководствоваться определенными правилами. Он может купить готовое приспособление или сделать его самостоятельно.

3 Вращающийся и упорный центр – что это?

Описанные выше патроны используют для фиксации деталей, у которых соотношение длины и сечения составляет не более 4 единиц. В остальных случаях используются специальные центры. Они дают возможность эффективно производить работы по металлу

При этом важно помнить, что в центр (вращающийся либо упорный) заготовка может быть помещена только после ее зацентровки. Под таковой понимают выполнение с торцов вала заготовки центровых отверстий

При их наличии деталь получает от шпинделя крутящий момент за счет применения хомутика и специального поводкового патрона.

Упорный центр для фиксации деталей

Под патроном поводкового типа понимают небольшой корпус, который устанавливается на шпиндель токарного агрегата. На торцевой части данного приспособления имеется запрессованный палец. Он отправляет требуемый крутящий момент на хомутик. Последний при помощи болта фиксируется на обрабатываемой детали.

Поводковый патрон не применяется, когда необходимо выполнить обработку изделий, у которых центровое отверстие характеризуется относительно большой величиной. В данном случае используется вращающийся центр особого вида. У него рабочая часть имеет выраженную рифленую поверхность.

Вращающиеся центры особого вида

Если производится обработка заготовок с большой толщиной срезаемого слоя и процесс должен происходить на высоких скоростях резания, на станок устанавливают вращающийся задний центр. А вот при работе с деталями, у которых оси вращения шпинделя и самих заготовок не совпадают, специалисты советуют эксплуатировать вращающийся центр с рабочей поверхностью в форме сферы (специальная конусная оснастка).

Упорный центр, отличающийся высокой долговечностью, изготавливается с наконечником из твердосплавных материалов. Его установка возможна исключительно в пиноль задней бабки. Упорные центры могут быть срезанными. В этом случае с их помощью подрезают концы детали.

4 Другие виды оснастки для токарного оборудования

Револьверная головка значительно увеличивает производительность агрегатов для выполнения работ по металлу. Она может быть шестигранной или круглой (по Госстандарту 3859–83). Круглая револьверная головка выпускается с двумя разновидностями центрирующих отверстий – с конусными и с цилиндрическими.

Револьверная головка

ГОСТ 3859 содержит общие рекомендации по изготовлению оснастки для токарных агрегатов. Заказчик может описать производителю, какая именно револьверная головка ему нужна и каких размеров. Другими словами, подобная оснастка выпускается индивидуально. Револьверная головка используется в сменных резцовых блоках. Она обеспечивает быструю и максимально точную регулировку режущих инструментов. Револьверная оснастка может устанавливаться на станки с ЧПУ и на агрегаты универсального типа, которые имеют салазки крестовой формы.

Обработка тонких (в профессиональной среде говорят – нежестких) валов осуществляется при помощи подвижных либо неподвижных люнетов для токарных станков. Неподвижная оснастка устанавливается и фиксируется на направляющих агрегата, подвижная может монтироваться на суппорте (а именно на его каретке). Люнеты подвижного вида считаются более современными и эффективными. Данные приспособления для токарных станков идеально подходят для обтачивания (чистового) заготовок большой длины.

Неподвижный люнет для токарной установки

Для обработки заготовок с поверхностями в виде конусов используется специальная конусная линейка. Ее размещают параллельно конической образующей поверхности. При этом суппорт агрегата поворачивают на 90 градусов. Линейка располагает делениями для отсчета углов ее поворота. Деления бывают угловыми либо миллиметровыми. На многих предприятиях конусная линейка эксплуатируется весьма активно (как и описанная выше револьверная головка), так как она проста в применении.

Также существует и далее указанная оснастка: шлифовальная головка для токарного станка, четырехпозиционные резцедержатели, планшайбы, картриджные держатели резцов, приспособления для выполнения отверстий и нарезания резьбы.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина. По центру диск сверлится насквозь для отвода воздуха. Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.

Сфера применения и особенности

Обработка материалов на токарном станке подразумевает закрепление цилиндрической заготовки в трехкулачковый патрон. За счет перпендикулярной подачи режущего инструмента снимается заданная толщина металла. Все это позволяет обточить заготовку до необходимых размеров.

При выполнении определенных работ одной фиксации заготовки в патроне недостаточно. Для обеспечения безопасности, получения нужной чистоты и точности требуется дополнительная поддержка детали задней бабкой.

В каких случаях необходимо использование вращающегося центра:

  • Длина заготовки в 5 раз превышает диаметр.
  • Точение тяжелых деталей на высоких скоростях (большие обороты и подача).
  • Большая толщина снимаемой стружки.
  • Когда чистовая обработка будет проходить на шлифовальном станке.

Особенности и преимущества использования центров:

  • Длительный срок эксплуатации.
  • Устойчивость к высоким нагрузкам.
  • Возможность увеличить скорость обработки.
  • Повышение производительности оборудования.
  • Универсальность — можно использовать на станках с ручным управлением, и на оборудовании с ЧПУ.
  • Высокое качество деталей.

К недостаткам приспособления можно отнести радиальное биение. Если по техническим требованиям данная погрешность недопустима, практикуется финишная обработка с применением неподвижного центра на щадящих режимах.

Закрепление патронов на токарном станке

Крепление и центрирование токарных патронов производится на шпинделе токарного станка. Диаметры патронов и способы их крепления — стандартизированы. В зависимости от производителя патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя — это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.

Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона, однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны. На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.

Конструкция вращающихся центров

Вращающийся центр состоит из вала и конического наконечника. Он и является рабочей частью, которая фиксирует деталь. Вращение обеспечивается за счет встроенного шарикового подшипника. Он увеличивает КПД оснастки, уменьшает трение и нагрев.

Стандартный угол наконечника составляет 60º. Такая оснастка используется в большинстве случаев, когда обработка осуществляется на стандартных режимах. Для работы с тяжелыми деталями необходим центр с углом наконечника 90º.

Диаметр конического хвостовика может отличаться в зависимости от модели оснастки. Для установки приспособления в заднюю бабку понадобится конус Морзе 5.

Специфика эксплуатации

Перед началом работы токарю необходимо учесть погрешности биения. Оно возникает из-за износа подшипников или наконечника, недостаточно жесткой фиксации. Если требования не допускают такую погрешность, лучше воспользоваться другой оснасткой.

Какие нюансы нужно учесть при обработке в центрах:

  • Оси шпинделя и центра должны совпадать, иначе будут погрешности в обработке. При точении деталей с высоким классом точности нужно оставлять припуски для чистовой обработки.
  • Сила зажима должна надежно фиксировать заготовку, но при этом не мешать ее вращению.
  • При работе с большими скоростями нужно использовать смазку для уменьшения износа наконечника.

Важно!

Биение вращающегося центра приводит к радиальному биению детали относительно оси. Дальнейшая обработка этой же заготовки на другом станке может привести к нарушению соосности.

При обнаружении сильного биения конический наконечник необходимо отшлифовать специальным инструментом, который крепится в резцедержателе. После проверки шаблоном в случае удовлетворительного результата можно приступать к металлообработке.

Важно!

При точении на больших оборотах изнашивается наконечник центра и разбивается центровочное отверстие. Чтобы продлить срок эксплуатации оснастки, наконечник обрабатывают защитной смазкой.

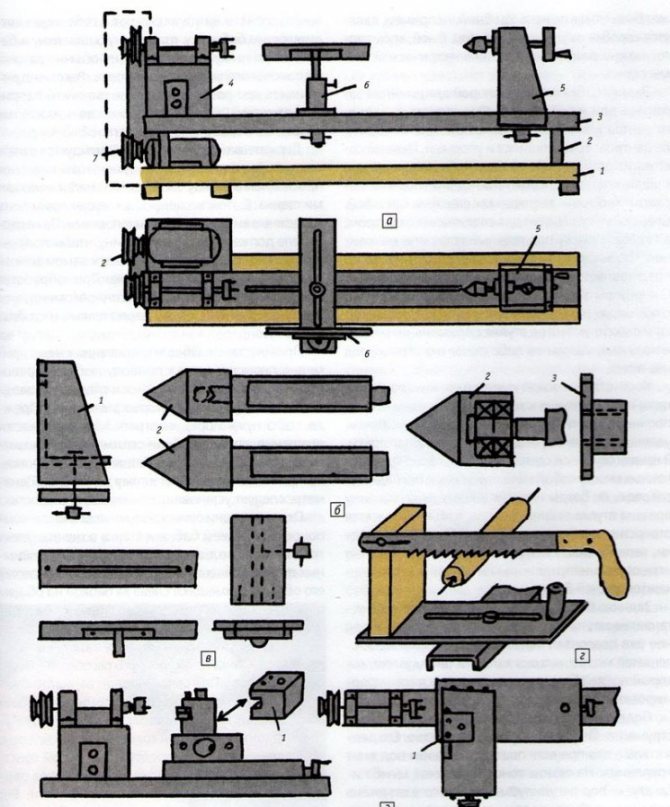

Какие задачи может выполнять домашний станок

До того как изготовить себе токарный мини станок по металлу своими руками необходимо тщательно разобраться в функциях будущего агрегата.

Может ли он делать то, что в первую очередь нужно человеку. Ведь не каждый может работать с металлом, чего не скажешь, например, про такой материал как дерево.

В общем, перечень доступных работ выглядит следующим образом:

  • Обработка деталей с круглым сечением (например, колёса, круглые детали мебели, рукоятки от строительных инструментов и т.п.);
  • Точная обработка торцов и канавок;
  • Использование процесса зенкерования, то есть увеличение существующих отверстий (например, для того чтобы вкрутить винт большей конфигурации и т.д.);
  • Обрезка деталей до необходимых размеров;

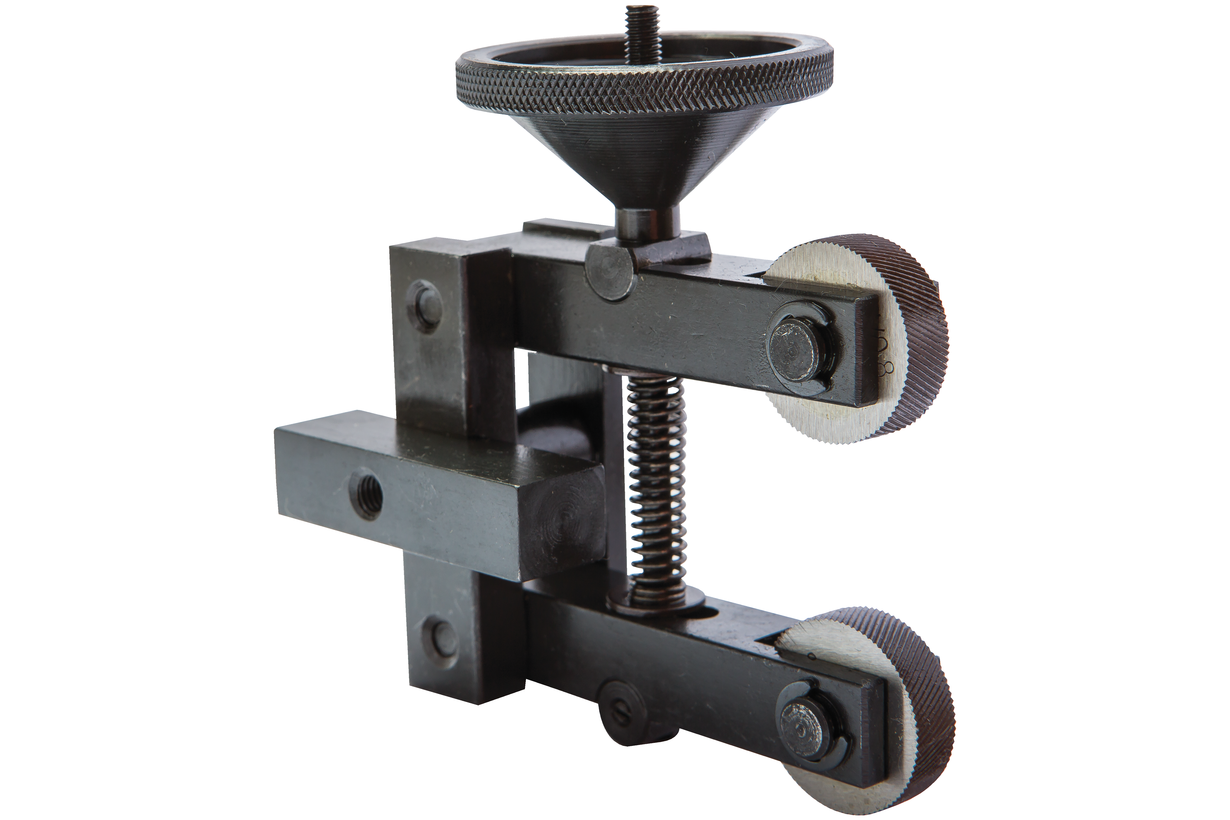

  • Создание рельефной поверхности (используется техника накатывания);
  • Создание внутренней и внешней резьбы на деталях.

Да и использовать его новичку крайне сложно. Поэтому сбор такого агрегата собственными силами – это самый лучший выбор, тем более при правильном подходе он сможет обрабатывать и металл, и дерево, и даже пластик.

Трудности в закреплении деталей

Механический крепёж не всегда идеально подходит для конкретного материала. Детали из стекла и пластика может иметь сколы. Также могут пострадать заготовки, которые потом будут ещё подвергаться обработке

Очень важно при креплении деталей правильно выбрать точки, где будет находиться крепёж. При механической фиксации это сделать бывает довольно трудно

Особую сложность в закреплении имеют детали сложных форм. Если у четырёхугольных заготовок нужно ровно распределить захват по периметру, то многоугольные детали нуждаются в максимальном количестве крепёжных точек. Если их будет недостаточно, деталь будет «играть» под инструментом, что приведёт к поломке фрезы или самой заготовки.

 Написать инженеру

Приспособления для фиксации заготовок

Для крепления заготовок используются универсальные приспособления – центры, втулки и оправки. Центры применяются для деталей длиной более трех метров с базовыми поверхностями в форме центровых отверстий. В зависимости от конструкции они подразделяются на вращающиеся и неподвижные, устанавливаются в пиноли передней и задней бабки. Угол конуса переднего центра зависит от типа работ. Для обычных операций он равен 60°, для тяжелых работ – 90°. Материалом является инструментальная сталь с твердостью HRC 55-58.

Существуют различные варианты конструкции центров для выполнения специальных операций:

  • Рифленые центры для обработки пустотелых заготовок.
  • Центры с выточкой. Применяются для подрезки торца.
  • Подпружиненные или «плавающие центры – для точной установки деталей по торцу.

На рисунке выше представлены конструкции центров: а — обыкновенный; б — рифленый; в — с выточкой, г — вращающийся для заготовок с центровыми углублениями; д — вращающийся для заготовок с коническими концами.

В том случае, если деталь не может быть зафиксирована в патроне, например по причине неправильной геометрической формы, используется специальное приспособление для закрепления заготовок на станках – планшайба. Это плоский диск с радиальными или концентрическими пазами, который крепится к шпинделю станка через фланец. Пазы могут иметь Т-образную или фигурную форму в поперечном сечении. Заготовка центрируется и фиксируется на планшайбы с помощью сменных прихватов и наладок.

Для точения некоторых заготовок с внутренними сквозными отверстиями применяется фиксация с помощью оправки. Данные приспособления подразделяются на центровые и шпиндельные. В свою очередь центровые подразделяются на цельные и разжимные.

На рисунке выше показаны оправки в разрезе: а — центровые; б — шпиндельная; 1 — стержень; 2 — заготовка; 3 — разрезной элемент; 4 — гайка.

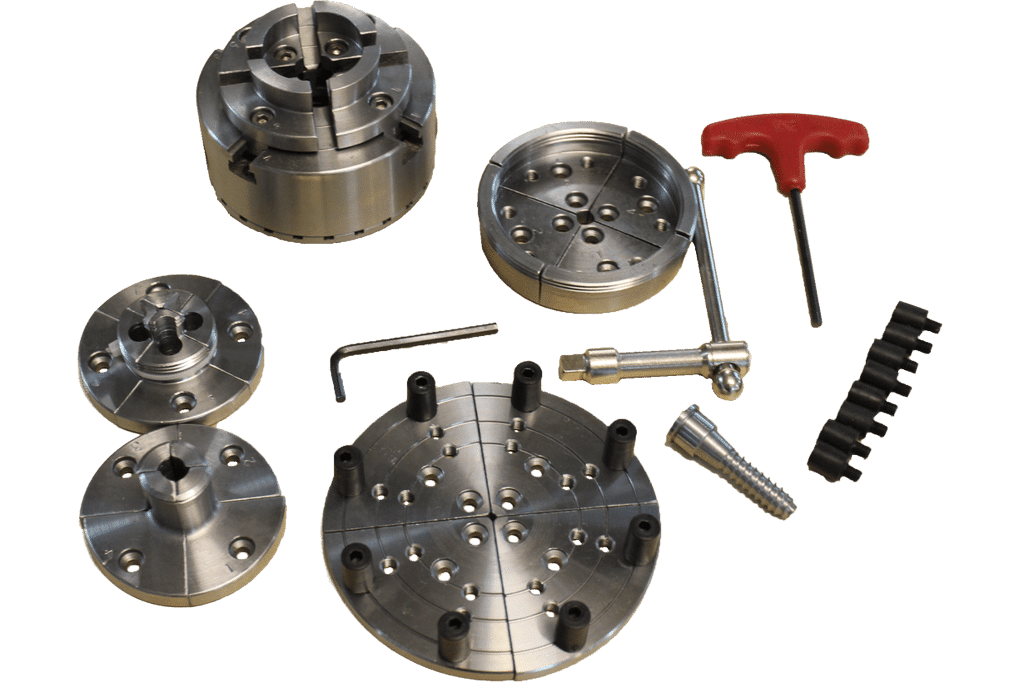

Виды и особенности использования

Правильный выбор патрона влияет на скорость переналадки станка по дереву, возможность его использования в серийном производстве или для изготовления единичных образцов изделий. Токарные работы по обработке древесины проводят с использованием следующих видов патронов:

Цанговые

Главной рабочей деталью выступает втулка с несколькими осевыми прорезями, количество которых варьируется от 3 до 6. Прорези разделяют деталь на несколько лепестков, которые, по сути, являются кулачками, сжимающими вставляемую деталь. Цанги бывают:

  • подающие;
  • зажимные.

Подающая содержит втулку с тремя лепестками с поджатыми друг к другу концами. Ее изготавливают с закаленной стали. Фиксируется заготовка с помощью зажимной цанги, оборудованной лепестками пружинного типа во втулке.

Сфера применения цанговых креплений:

  • точение сверл для работы с древесиной;
  • обработка металлических прутьев;
  • фиксация деревянных заготовок небольшого размера.

К недостаткам применения относится обработка только небольших по размерам заготовок. В некоторых случаях, для шлифования или гранения используют специальные вкладыши для выравнивания. По техническим параметрам цанговые патроны превосходят другие зажимные устройства. Деталь, закрепленная в цанге, имеет незначительные показания радиального биения. Это делает ее обработку более безопасной.

Рычажные

Такой патрон принято считать наиболее распространенным. В основе его действия лежит принцип смещения нескольких кулачков с зажимами, которые приводятся в движение с помощью двуплечего рычага. Основное свойство рычажных устройств – наличие фиксирующих кулачков и их взаимное смещение на диске. В процессе использования рычажного патрона сложности вызывает настройка положения болванки или заготовки из дерева. Для ее улучшения токарный станок оборудуют гидравлическим приводом.

Переналадка осуществляется двумя способами:

  • одновременное смещение всех кулачков;
  • отдельная регулировка каждого кулачка. Это более длительный процесс и не в каждом виде рычажного патрона предусмотрена такая возможность.

Клиновые

Является немного усовершенствованным рычажным устройством. В нем каждый кулачок приводится в движение отдельно, посредством пневматического или механического механизма. Клиновый тип используется для финишной обработки деревянных заготовок токарным инструментом, при этом огромное значение имеют точные движения. Позволяет перемещать центральную часть обрабатываемой детали касательно его вращающейся оси. Этот принцип позволяет вытачивать очень сложные детали.

Клиновых изделий имеют следующие особенности:

  • настройка кулачков занимает много времени;
  • отсутствие погрешности в процессе обработки деталей;
  • надежное закрепление деревянных деталей, посредством оптимального распределения давления в кулачках.

Процесс точной обработки деталей предусматривает наличие высоких оборотов, что повышает требования к материалу, применяемого в изготовлении клинового типа патронов.

Мембранные

Применяются для окончательной обработки изделий из дерева, проводимой с использованием низких скоростей. Обладают самой большой точностью обработки деталей из дерева. Сами мембраны, изготовленные из упругого материала, прикрепляются к фланцу. Затем устанавливают заготовку и отключают гидропривод. Изделие закрепляется за счет расширения мембраны. Такой механизм действия является возможным благодаря численности кулачков и низкой степени их зажима. Одна мембрана может насчитывать 3-8 кулачков, имеющие сменные губки. Кулачки могут закрепляться на мембране и с помощью резьбовых соединений.

2 Кулачковые патроны – самые распространенные виды приспособлений

Патроны на токарные станки могут иметь 2–4 кулачка. Когда максимально точное центрование не требуется, рекомендуется применять двухкулачковые патроны. В них, как правило, фиксируют небольшие детали, поковки и отливки. В большинстве случаев такие приспособления для токарных станков предназначены для фиксации деталей со строго определенными геометрическими параметрами.

Кулачковый патрон на токарном агрегате

Кулачки в них можно без затруднений центрировать за счет того, что они располагают индивидуальным приводом. Если применяются патроны с таким «персональным» приводом, на станке можно обрабатывать несимметричные и прямоугольные детали. А вот самоцентрирующиеся приспособления с четырьмя кулачкам больше годятся для квадратных прутков.

Самоцентрирующееся приспособление с четырьмя кулачкам

Самое широкое распространение получили трехкулачковые патроны. Они обеспечивают качественные работы с большими по сечению круглыми прутками, деталями шестигранной и круглой формы. Подобная оснастка для работ по металлу характеризуется высоким усилием зажима и элементарной конструкцией, а также простой переналадкой для обработки заготовок с разными размерами. Кулачки могут быть сборными или цельными. К «минусам» трехкулачковых патронов относят то, что они быстро теряют точность при активной эксплуатации.

Выверка тисков на фрезерном станке

Точность взаимного расположения поверхностей обрабатываемой детали во многом зависит от того, насколько правильно будет ориентировано на фрезерном станке приспособление, что достигается его выверкой. Для этой цели станочные тиски и угловые плиты снабжены направляющими шпонками, которые вводят в паз стола и прижимают к одной из его сторон.

При отсутствии у приспособлений направляющих шпонок выверку можно осуществить с помощью угольников или индикатором.

Перпендикулярность рабочей поверхности неподвижной губки тисков к вертикальным направляющим станины фрезерного станка выверяют одним угольником с широким основанием, а параллельность — двумя угольниками. Точную выверку (до сотых долей миллиметра) выполняют индикатором, который закрепляют на станке при помощи державки между установочными кольцами фрезерной оправки (ознакомиться подробнее можно на видео внизу).

Фрезерные станки

Если основным режущим инструментом в токарных станках является резец, то для фрезерных станков это фреза. Фреза вращаясь вокруг своей оси вытачивает тело металла и придает ему нужную форму.

Фрезерная головка – часть станка, в которой закрепляется фреза. Она может перемещаться вертикально по оси Z и горизонтально по оси X, второе зависит от модели станка. Стол, на котором размещается деталь, также в зависимости от модели может перемещаться в горизонтальной плоскости. Причем есть станки, которые позволяют это делать в двух направлениях.

Управление фрезерным станком может осуществляться ручным способом, когда перемещение каретки по салазкам производится с помощью рукоятки; автоматическим, когда это движение задается электродвигателем; компьютеризированным, посредством ЧПУ – числового программного управления. По своим функциональным возможностям станки подразделяются на:

Горизонтально-фрезерные. Шпиндель монтируется в станине и имеет горизонтальное расположение. В шпиндель крепится оснастка для фиксации фрезы. Стол такого станка может перемещаться только в горизонтальной плоскости.

Вертикально-фрезерные. Оснащаются вертикально расположенным шпинделем. В некоторых моделях станков шпиндель может отклонятся от вертикальной оси на заданный угол. В передней части шпинделя устанавливается фланец с коническим отверстием, где и закрепляется фреза. Ручки и рычаги управления вынесены на консоль, для регулировки подачи стола, и на хобот, для регулировки скорости вращения шпинделя и его вертикального смещения.

Широкоуниверсальные фрезерные. Отличаются наличием дополнительного шпинделя, который позволяет осуществлять обработку деталей под разными углами. Эти станки могут быть бесконсольными. Стол в таких станках перемещается по направляющим станины. Это позволяет обрабатывать крупногабаритные детали.

Продольно-фрезерные. Сложное оборудование для тяжелых деталей крупного размера. Позволяет выполнять фрезерование одновременно в нескольких плоскостях, сверление и обработку деталей криволинейной поверхности. Основное отличие таких станков заключается в том, что стол станка крепится на неподвижной платформе. Относительное движение вдоль стола имеет поперечный портал с фрезерной бабкой, перемещение осуществляется по параллельным рельсам. Поперечина с фрезерной бабкой имеет вертикальное перемещение и позволяет обрабатывать детали на заданную глубину.

Токарно-фрезерные. Комбинированная система, позволяющая выполнять фрезерование, точение, зенкерование, сверление. Возможен комплекс работ по обработке деталей. Для серийного производства деталей такие станки не используются, потому как затрачивается масса времени на перенастройку станка с одного типа работ на другой.

Устройство фрезерного станка

  • Основание станка – стационарная плита, на которой крепится станина и вертикальный упор консоли.
  • Электродвигатель, находится в основании станка. Создает крутящий момент. Посредством ременной передачи крутящий момент передается на редукционный шкив, закрепленный на главном валу коробки передач.
  • Фрезерная шпиндельная головка. Съемная деталь в верхней части станка, которая обеспечивает вертикальное поступательное движение шпинделя. Движение осуществляется рукояткой.
  • Станина. В корпусе станины устанавливается коробка скоростей. Крутящий момент ступенчато передается на шпиндель.
  • Хобот, выносная деталь, позволяющая фиксировать вал, на котором устанавливаются дисковые фрезы. В фиксировании вращающегося вала участвует так называемая серьга.
  • Консоль – платформа с направляющими для рабочего стола, устанавливается не на всех фрезерных станках.
  • Подвижной стол, на котором монтируются тиски либо другие приспособления для крепления заготовок и деталей.

Фрезы по металлу для фрезерного станка

Фрезы бывают левого и правого вращения; цельные либо сборные. Хвостовики фрез бывают коническими и цилиндрическими. Ниже представлен список фрез, которые наиболее часто используются в производстве.

Вид фрезы Назначение
Отрезные обрезка заготовок
Прорезные предназначены для изготовления зубчатых шестерен
Концевые предназначены для выполнения выемок, канавок, пазов
Шпоночные выполняют шпоночные пазы
Дисковые позволяют выполнять обрезку, прорезание пазов, снятие фасок
Торцовые часто оснащаются сменными режущими пластинами. Такими фрезами обрабатывают плоские поверхности заготовок
Фасонные для обработки длинномерных деталей и заготовок, создают пазы заданных размеров

Простая самодельная мини-планшайба из стандартных метизов и варианты ее применения

Сконструировав токарный станок по дереву, некоторое время развлекался простым точением в центрах. Спустя время, возникла необходимость в обработке более разнообразных заготовок. Пришлось пошевелить мозгами, как из подручных средств, без доступа к стороннему токарному станку (по металлу), сделать соответствующую оснастку. Одна из конструкций, получилась весьма недорогой, удобной и востребованной.

Оснастка-крепление часто составлялась из двух частей — универсальной маленькой металлической планшайбы и специализированной деревянной части. Металлическая планшайба может также применяться и как обычно – закреплением саморезами к заготовке.

Что было использовано.

Инструменты.

Сам токарный станок по дереву, резцы к нему, набор слесарного инструмента. Не обойтись без отрезной машинки (болгарки), лучше пользоваться маленькой – удобнее и безопаснее. Наушники как для стрельбы и защитные очки или щиток. Также не отвертеться без сварочных работ, соответственно – небольшой инвертор и принадлежности. Электроды 2.5мм. Часто используется термоклей. Нужно, что ни будь сверлильное, удобнее и точнее, понятно, станок.

Материалы.

Собственно, только нужное количество гаек и шайб. Лучше конечно готовую железку покрасить, тогда плюс ЛКМ. Немного дерева для «узкой специализации», часто использую сухие березовые дровишки с ровными слоями.

Итак. Шпиндель моего токарного станка оканчивается резьбой М16, что позволяет использовать стандартные метизы. В данном случае это «гайка удлиннительная». Она разрезается напополам прямо на станке, включенном, вращаясь. УШМ. Резать следует осторожненько. Вначале, на выключенном станке и с неработающей болгаркой в руках аккуратненько примеряться, чтоб было удобно, локти где ни будь стояли и чтоб не влезть в что ни будь вращающееся.

Станок включается и приняв предварительно опробованную позу, включенной болгаркой чиркаем по фломастерной метке на середине вращающейся гайки. Особенно аккуратно вначале, пока не пропилятся грани, потом станет пилить ровнее и нажим можно немного усилить.

Через некоторое время наших стараний, стенка гайки пропиливается насквозь и половинка отпадает. Высота каждой половинки, с учетом ширины пропила, оказывается немногим больше ее стандартной не «удлиннительной» сестры. Длинна резьбы на шпинделе моего станка, не позволяет использовать обычную гайку – торчит из под готовой планшайбы и причиняет массу неудобств потом, при работе.

Виды планшайб

Простота конструкции планшайбы и обширная область использования породили большое число способов закрепления обрабатываемых деталей. При этом приспособление не является полностью универсальными. Для разных ситуаций может потребоваться применение нескольких различных модификаций.

Планшайба с Т-образными пазами

На поверхности такой оснастки выполнены Т-образные пазы, аналогичные используемым на столах фрезерных станков. В эти пазы вставляются специальные упоры или крепежные гайки. Обрабатываемое изделие прижимается к плоскости с помощью винтов. Конструкция устройства позволяет закреплять практически любые изделия. Расположение пазов на поверхности диска обычно имеет ортогональный вид. В зависимости от назначения число и частота пазов могут меняться.

Планшайба со сквозными пазами

Данный вид отличается наличием пазов, профрезерованных сквозь деталь. Крепление заготовки производится установкой винтовых прихватов. В некоторых случаях деталь просто приворачивается винтами с обратной стороны. Пазы наиболее часто располагаются по радиусу. Встречаются модификации и со сквозными пазами кольцевого типа.

В большинстве случаев пазовые планшайбы применяются для токарных станков по металлу. На их поверхность легко устанавливаются другие токарные приспособления.

Планшайба с отверстиями

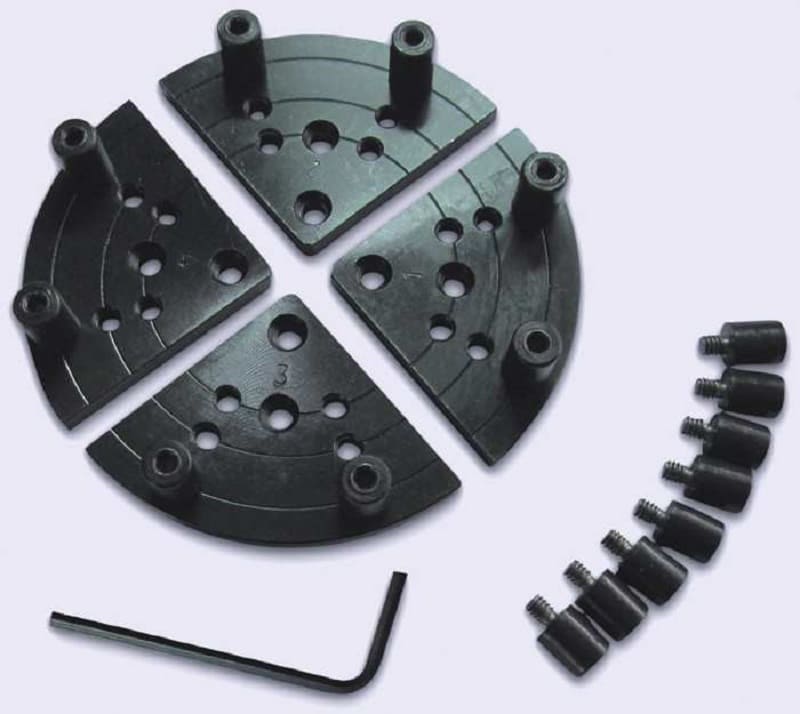

Рабочая поверхность диска этого приспособления имеет ряд отверстий, расположенных соответственно габаритам закрепляемой заготовки. В центральном отверстии нарезается резьба, необходимая для непосредственного крепления на вал шпинделя. Наличие резьбы в крепежных отверстиях позволяет обеспечить крепление стандартными винтами. В остальных ситуациях прижим выполняется аналогично предыдущему варианту. При использовании подобной планшайбы для токарного станка по дереву, будущая деталь закрепляется через отверстия обычными саморезами.

Поводковые планшайбы

При установке обрабатываемой заготовки между двумя центрами необходимо обеспечить передачу вращающего момента от вала шпинделя на деталь. Для этой цели применяют поводковые инструменты. Конструктивно они представляют собой диск, на краю которого выполнена прорезь или ступица. На деталь надевается хомутик, взаимодействующий со ступицей, и тем самым обеспечивающий вращение изделия.
