Продольно-строгальный станок: виды и особенности приборов

Изготовление своими руками

Пошаговое создание строгального станка:

1. Создаётся чертёж, деталировка, смета затрат.
2. Закупаются все необходимые материалы.
3. Изготавливается несущий каркас из стальных балок, стенки обшиваются стальными листами.
4. Крепится рабочая поверхность.
5. Устанавливаются направляющие.
6. Крепится станина и ползун.
7. Монтируются тиски, суппорт.
8. Устанавливается электродвигатель, укладывается проводка.
9. Соединяется ременной передачей вал двигателя с маховиком, на котором крепится заготовка.
10. При необходимости подводится трубка с охлаждающей жидкостью, а также ванна для слива её излишков в канализацию.
11. Проверяется правильность сборки, тестирование на расчётных нагрузках.
12. Наладка оборудования.

Ремонт коробки скоростей поперечно-строгального станка модели 7Б35

Введение

Металлорежущие станки являются основным видом заводского оборудования, предназначенным для производства современных машин, приборов, инструментов и других изделий, поэтому количество и качество металлорежущих станков, их техническая оснащённость в значительной степени характеризуют производственную мощь предприятий.

Развитие вычислительной техники позволило создать высокопроизводительные металлорежущие станки с программным управлением, в том числе с автоматической сменой инструмента и автоматическим подбором режимов резания.

С появлением СЧПУ класс точности станков вырос и поэтому для обслуживания таких станков требуются высококвалифицированный обслуживающий персонал.

Вместе с разработкой новейшего оборудования требуются специалисты умеющие настраивать, ремонтировать и работать на данном оборудовании, поэтому служба ОГМ должна тщательно и своевременно улавливать все нюансы устройства современных станков.

В моей записке я предложу ремонт коробки скоростей поперечно-строгального станка модели 7Б35, а также чертежи и технологические процессы изготовления и ремонта деталей.

Краткое описание назначения, технической характеристики, устройства, смазки и условий работы. Технические условия на ремонт.

                 2.1 Назначение

Поперечно-строгальный станок модели 7Б35 предназначен для обработки резцом горизонтальных, вертикальных  и наклонных плоских и фасонных поверхностей с длинной наибольшей обработки – 500 мм, а также для прорезания прямолинейных всевозможных пазов, канавок и выемок.

                 2.2 Технические характеристики

Вес станка, кг ……………………………………………………….1800

Габаритные размеры, мм:

Длина…………………………………………………………………2335

Ширина……………………………………………………………….1355

Высота…………………………………………………………………1540

Длина хода ползуна, мм…………………………………………………….20-500

Наибольшее перемещение стола, мм	горизонтальное	вертикальное
От руки, не менее……………………….	500	310
Механическое……………………………	500	–
Быстрое перемещение, м/мин………….	2,23	–
Цена одного деления лимба, мм……….	0,1	–
Перемещение за 1 оборот лимба, мм….	12	6

Размеры рабочих площадей стола, мм:

	длина	ширина	число пазов
Верхней………………………………..	500	360	3
Правой…………………………………	380	375	3
Левой…………………………………..	380	375	3

Наибольшее вертикальное перемещение головки резца от руки, мм ……170

Наибольший угол поворота резцовой головки до входа в станину, град          …+/-60

В станке не предусмотрен автоматический подъём резца при обратном перемещении ползуна, а также отсутствует счётчик двойных ходов.

Привод

Тип привода: индивидуальный электрический;

Тип электродвигателя А0,2-42-4;

Мощность N=5,5 кВт;

Число оборотов в минуту 1450 об/мин.

Число оборотов приёмного шкива станка 625 об.

Привод станка – клиноременный, состоящий из трёх ремней типа Б-1600. Ускоренный ход стола осуществляется цепной передачей.

2.3 Устройство и кинематика станка

Станок состоит из следующих узлов:

1.  Станина

2.  коробка скоростей

3.  электрооборудование

4.  механизм подачи стола

5.  стол

6.  кулисный механизм

7.  суппорт

8.  механизм вертикальной подачи суппорта

9.  ползун

10. принадлежности

11. централизованная смазка

12. поворотный стол (поставляется по особому заказу за отдельную плату).

Кинематика станка (Рис.1 и рис.2)

Главное движение – движение резание – это возвртно-поступательное перемещение ползуна с режущим инструментом резцом.

Движение от ЭД N=5,5 кВт передаётся через клиноремённую передачу на приводной шкив станка.

При включении дисковой фрикционной муфты вращение от приводного шкива передаётся на второй вал коробки скоростей с двумя блоками зубчатых колёс 1-2, 3-4, переключением которых передаётся через ступени скоростей третьему валу коробки. Зубчатое колесо 9 с удлинённым зубом, заклиненное на третьем валу находиться в постоянном зацеплении с колесом 10 передвижного блока зубчатых колёс 10-11 удваивается полученное ранее количество скоростей.

Кулисный механизм преобразует вращательное движение, получаемое от коробки скоростей, в прямолинейное возвратно-поступательное движение ползуна.

Подача стола

Укреплённый на валу кулисного механизма кулачок поворачивает зубчатый сектор 30, сцепляющийся с зубчатым колесом 31; последнее через  поводок и сидящую на нём собачку поворачивает храповое колесо 32, соединённое кулачковой муфтой с валом конического колеса33. Коническое колесо 33 сцепляется с колесом 34. от которого движение передаётся через вал коническому колесу 37. Включением кулачковой муфты с одним из конических колёс 38 или 39 сообщается вращение ходовому винту 40 и реверсирование движения стола.

Подача суппорта

Эксплуатация оборудования

При использовании станков необходимо соблюдать ряд правил:

• перед проведением работ нужно убедиться в надёжности крепления резца, а также заготовки;
• для предотвращения перегрева рабочего инструмента требуется стабильный подвод смазывающих или охлаждающих жидкостей;
• движущие части должны быть в защитных кожухах;
• не допускается обработка деталей, размеры или вес которых превышает технические требования производителя станка;
• до набора стабильной частоты оборотов к работе приступать запрещено;
• необходимо периодическое проведение техосмотров и обслуживаний;
• требуется поддержание механизмов в чистоте;
• для избегания замыкания в питающих цепях требуется обеспечить оптимальный уровень влажности в помещении.

Некоторые устройства оснащаются креплениями для одновременной фиксации нескольких резцов. Это позволяет проводить обработку сложных поверхностей с высокой производительностью, поскольку время на перестановку режущих инструментов не тратится. Бывают одно-, двух или четырёхсторонние крепления.

Типы строгальных агрегатов

После анализа геометрических размеров заготовки, а также свойств металла, из которого она изготовлена, отделка поверхности производится на продольно- или поперечно-строгальном агрегате.

Принципиальное отличие этих станков по металлу определяется способом перемещения резца. На продольно-строгальном агрегате движется стол, с зафиксированной на нем обрабатываемой заготовкой.

Таким способом обрабатываются большие болванки. Когда выполняется поперечная строгальная обработка, движется резец, а обрабатываемая деталь закреплена на столе. Этот способ применяется при обработке деталей средних размеров. В каждом конкретном случае выбираются резцы соответствующей конфигурации.

Используя резцы различной формы, на таких станках выполняются операции по выборке выемок и пазов, проточке каналов и прорезанию отверстий.

Одной из особенностей строгального станка по металлу является количество установленных режущих инструментов.

ВАЖНО ЗНАТЬ: Разновидности магнитных сверлильных станков

Некоторые модели рассчитаны на одновременное крепление сразу нескольких резцов.

По этим параметрам выпускаются следующие модели станков:

• односторонние;
• двухсторонние;
• четырехсторонние.

Чем больше режущих инструментов установлено на устройство продольно-строгального типа, тем выше его производительность.

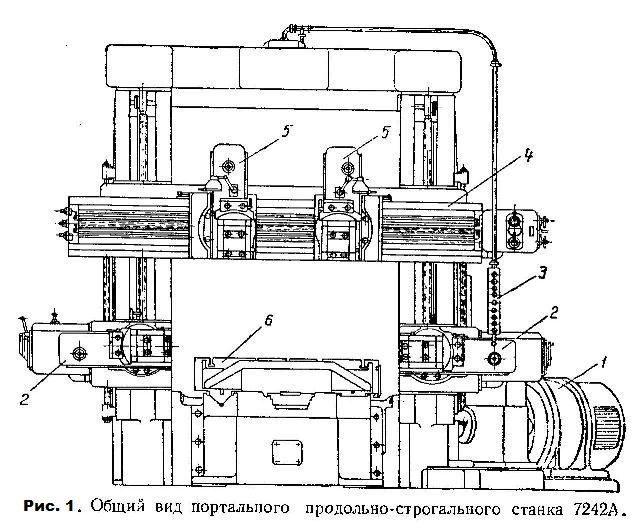

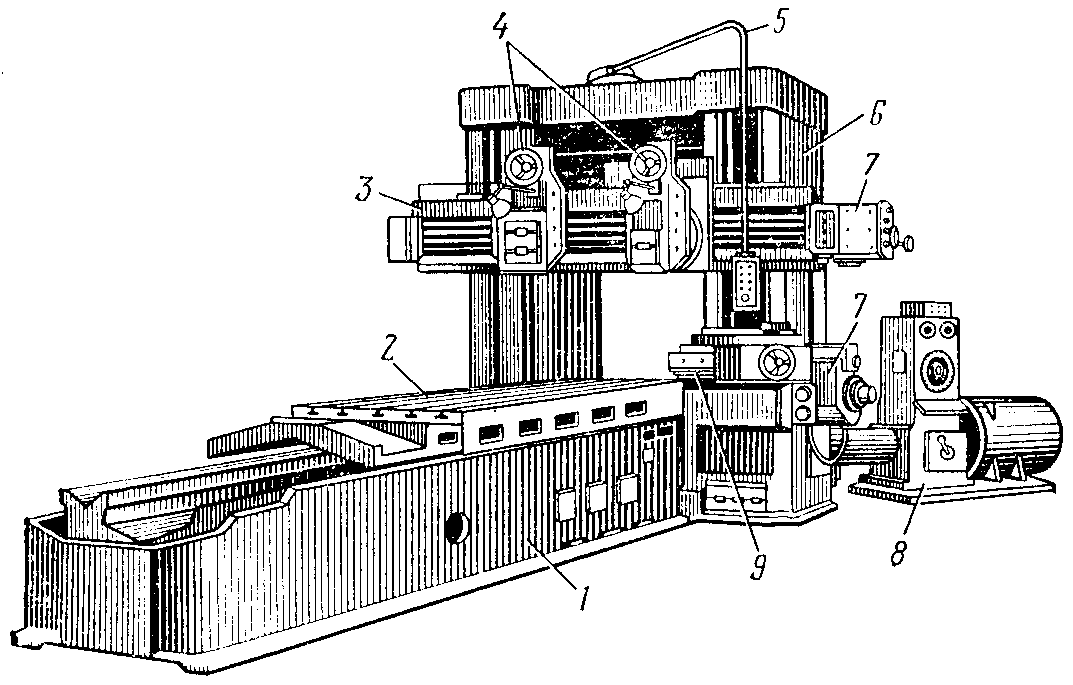

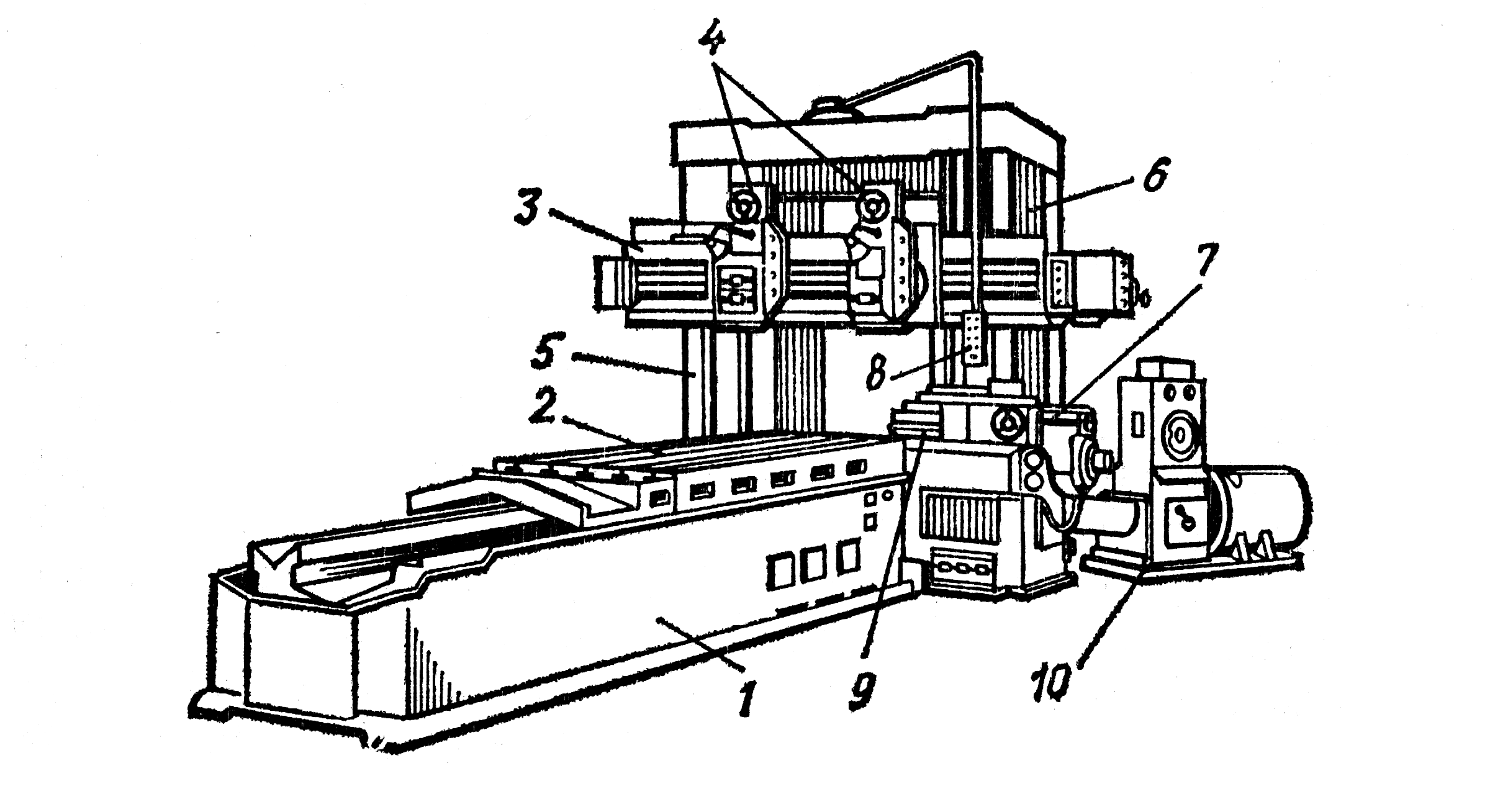

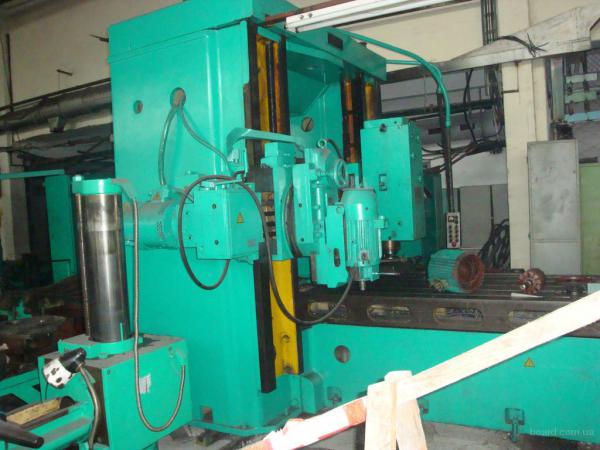

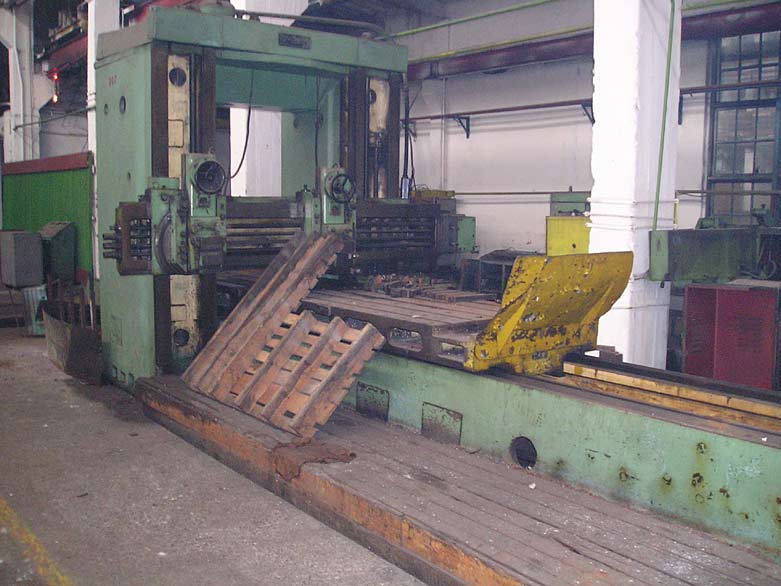

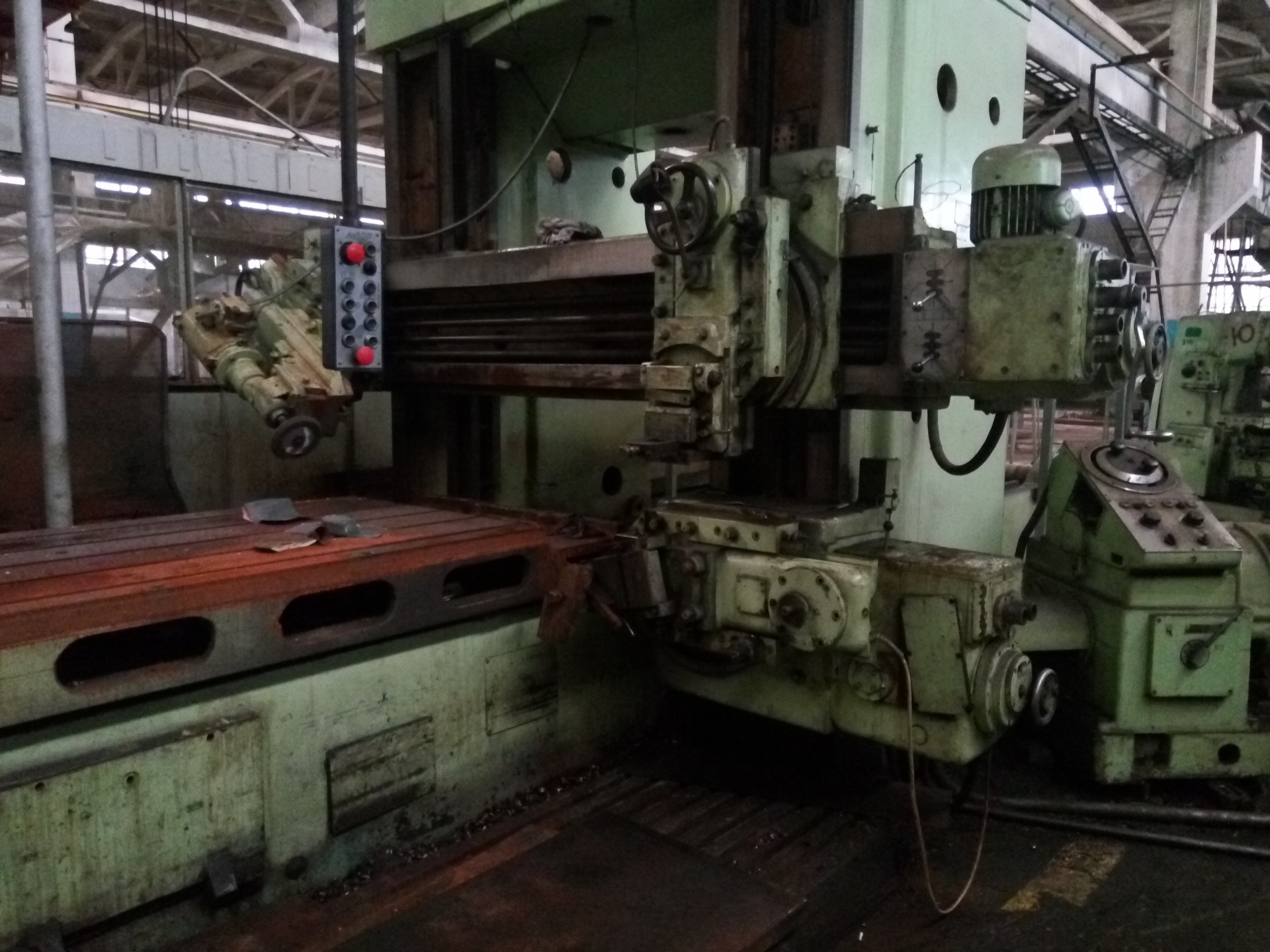

Устройство агрегата продольно-строгального типа

Как предписано техническими характеристиками, продольно строгальные станки применяются при обработке поверхностей на корпусных и ассиметричных деталях, отлитых из чугуна или из сплавов цветных и черных металлов.

Размеры обрабатываемой заготовки определяются техническими возможностями строгального агрегата. Исходную заготовку, которую необходимо обработать, устанавливают на столе.

Стол способен выполнять возвратно-поступательные движения. При этом резец, закрепленный в суппорте, остается неподвижным.

При холостом ходе стола суппорт выполняет движение в сторону, позволяя свободно перемещаться столу в исходную точку.

Такое комплексное движение позволяет обрабатывать большие заготовки сразу же несколькими резцами.

Продольно-строгальный станок для производства металлических изделий скомпонован из станины, стола, суппортов, поперечины, электрооборудования, системы смазки и других узлов.

При обработке сложных по геометрическим размерам деталей, на суппорт можно установить несколько режущих инструментов. Такой прием сокращает время для обработки изделия.

Устройство агрегата поперечно-строгального типа

Строгальный станок по металлу поперечного типа устанавливается в технологических линиях, где обрабатываются детали малого и среднего размера.

Агрегат используется при строгании горизонтальных, вертикальных и наклонных поверхностей.

Как и в любом металлообрабатывающем станке, основными элементами поперечно-строгального агрегата является станина и основание.

ВАЖНО ЗНАТЬ: Сборка токарного мини станка по металлу своими руками

На эту опору крепятся все узлы и устройства, которые призваны обеспечивать крепление и перемещение соответствующих элементов. Деталь закрепляется на столе по заданным координатам.

Суппорту, с закрепленным в нем резцом, задается движение в определенных пределах.

Строгальный агрегат по металлу поперченного типа может работать под ручным управлением или по заданной программе.

Основным считается возвратно-поступательное движение ползуна, на котором закреплен режущий инструмент.

Вспомогательным является движение стола, на котором закреплена обрабатываемая заготовка. Скорость перемещения ползуна регулируется с помощью специальной коробки передач, как в автомобиле.

Перед началом обработки любой детали все механические узлы агрегата нужно смазать машинным маслом.

43 файла

• • Последние обновления
  • Заголовок
  • Наивысший рейтинг
  • Дата начала
  • Самые просматриваемые
  • Самые скачиваемые

• Назад
• Далее

1. От

   BAXON

   7а110; 7а112; 7а116; 7а210; 7а212; 7а216 – Станки продольно-строгальные. Модификации и специальные станки на их базе. 1988г. Руководство по эксплуатации. Часть 2. Электрооборудование станка. Djvu, 75 страниц

   870 раз скачали

   Отправлено 16 августа, 2012

2. 7402 – станок долбежный. Паспорт

   От

   Shint

   Станок долбёжный модель 7402 Руководство по эксплуатации   Скачать еще файл: 7402, станок долбёжный. Паспорт (pdf)

   2 383 раза скачали

   Обновлено 14 сентября, 2015

3. От

   newbas

   7А311, 7А33 – поперечно-строгальные станки, Оренбург. Полный паспорт

   876 раз скачали

   Обновлено 22 февраля, 2012

4. От

   newbas

   Поперечно-строгальные станки мод. 7А311 и 7А33 Оренбургский станкостроительный завод Часть паспорта – только технические характеристики

   185 раз скачали

   Обновлено 19 февраля, 2012

5. От

   Ртуть

   Завод-изготовитель: Предприятие п/я В-8731   Станок продольно-строгальный модель 7210, 7110, 7212, 7112, 7216, 7116 Паспорт, Руководство, Акт приемки. Часть 1, 1971 год Спасибо K@RLSON за мануал!   Продольно-строгальный станок мод. 7212. Материалы по запасным деталям – 7212_spare_parts.djvu (11.74 MB) Альбом чертежей – 7212_strogaln_Album_Detalei.djvu (15.00 MB)   Похожие файлы: 7210, 7212, 7110, 7112 – продольно-строгальный двухстоечный станок, г. Минск. Паспорт (djvu) 7210В, станок продольно-строгальный. Схема управления перемещением стола (pdf)

   5 272 раза скачали

   Обновлено 28 декабря, 2017

6. От

   Ртуть

   Паспорт на 7М36 гидрофицированный поперечно-строгальный станок. Паспорт и Руководство по уходу и обслуживанию. Издательство “Полымя”, Минск, 1967, 1962 год





















   7M36_Gomel_Pasport.djvu (2.57 MB), 7M36_pasport.djvu (1.78 MB), 7M36_Pass.djvu

   Полный паспорт станка 7М36, 7М37, Акт приемки, Альбом быстроизнашивающихся чертежей – 7M36_7M37_passport.djvu (21.12 MB)

   Альбом чертежей 7М36, 7М37 – 7M36_7M37_Spare_parts.djvu, 7M36_7M37_Detali.djvu

   Чертежи и схемы – 7M36_7M37_big.djvu (3.04 MB)

   2 311 раз скачали

   Обновлено 27 февраля, 2020

7. 7305, 7307Г – станки поперечно-строгальные, г. Оренбург (djvu)

   От

   Ртуть

   Станок поперечно-строгальный моделей 7305, 7307Г Оренбургский станкостроительный завод (ОСЗ)   Руководство по эксплуатации 7305/7307Г.00.000 РЭ   Москва, Станкоимпорт   Спасибо DDen за мануал!

   1 020 раз скачали

   Обновлено 3 июня, 2011

8. 7Б35 – станок поперечно-строгальный

   От

   Ртуть

   Станок поперечно-строгальный модели 7Б35   Руководство   Москва, Станкоимпорт, Внешторгиздат Завод-изготовитель: г. Оренбург (Оренбургский станкостроительный завод (ОСЗ)   Вариант 1: 7b35-manual.djvu (3.19 MB) Вариант 2: 7b35_pass.djvu (8.24 MB)   К теме на форуме http://www.chipmaker…ost__p__2027406

   3 325 раз скачали

   Обновлено 11 августа, 2017

9. 7307Д, 7310Д – станки поперечно-строгальные с гидравлическим приводом (djvu)

   От

   Ртуть

   Станок поперечно-строгальный с гидравлическим приводом моделей 7307Д, 7310Д Руководство по эксплуатации 7307Д.00.000 РЭ Руководство по эксплуатации 7310Д.00.000 РЭ Руководство по эксплуатации. Приложение. Материалы по быстроизнашивающимся деталям 7307Д.00.000 РЭ Москва, Станкоимпорт, Внешторгиздат   Спасибо DDen за мануал!

   1 159 раз скачали

   Обновлено 3 июня, 2011

10. От

    mit

    Станок долбежный с гидравлическим приводом модели 7Д430 Руководство по эксплуатации

    1 911 раз скачали

    Обновлено 6 апреля, 2011

11. 7Д36 (7Д37), станок поперечно-строгальный, Гомель

    От

    Tooler

    Поперечно-строгальные станки 7Д36 и 7Д37. Руководство по эксплуатации и паспорт. Изготовитель: Гомельский станкозавод им. Кирова.   Спасибо SvD за представленную информацию!

    1 203 раза скачали

    Обновлено 6 апреля, 2018

12. От

    screw

    Подборка информации по 7307Д

    307 раз скачали

    Отправлено 17 июня, 2010

13. От

    VadEl

    ценность представляет схема подключения 4х скоростного движка

    213 раза скачали

    Обновлено 31 марта, 2010

14. 7А420, станок долбежный, Саракташ

    От

    АлексаNдр

    Руководство по эксплуатации, акт приемки, паспорт. Саракташский станкостроительный завод “Коммунар”, 1968 г.

    2 818 раз скачали

    Обновлено 31 марта, 2010

15. От

    mtv

    Электрооборудование

    1 303 раза скачали

    Обновлено 31 марта, 2010

16. От

    screw

    abest спрашивал схемку, так у меня случайно нашлась одна. С радостью выкладываю :pardon:

    803 раза скачали

    Обновлено 31 марта, 2010

17. 7216(7А110, 112, 116, 210, 212, 216), станок продольно строгальный

    От

    mtv

    Головка фрезерная на продольно-строгальный станок. Паспорт, акт приемки, руководство по эксплуатации

    988 раз скачали

    Обновлено 31 марта, 2010

18. От

    EngineerJD

    Руководство по эксплуатации.

    1 199 раз скачали

    Обновлено 31 марта, 2010

1 Разновидности оборудования по металлу

Строгальные станки по металлу, в зависимости от типа выполняемых технологических операций, классифицируется на две группы — специализированные станки и агрегаты общего назначения. На специализированном оборудовании можно выполнять ограниченное число действий, такие агрегаты чаще всего эксплуатируются в массовом производстве.

В группу специализированного оборудования входят:

• агрегаты с подвижной кареткой (предназначены для работы с крупногабаритными деталями);
• ямные строгальные станки (для особо крупных заготовок, вес которых может доходить до 200 тонн);
• кромкострогальный (для обработки торцевых частей листового металла и плоских деталей).

Строгальный станок с выдвижной кареткой

К промежуточной группе относится строгально-калевочный станок — это агрегат для деревообработки, на котором выполняется однопроходное профилирование деревянных. Строгально-калевочный станок применяется для изготовления половых досок, бруса, реек и других фасонных конструкций. Одновременно с профилированием данный агрегат выполняет шлифование сформированных деталей.

Наибольшую группу строгального оборудования составляют агрегаты общего назначения, которые в зависимости от конструктивных особенностей делятся на продольные и поперечные. Рассмотрим каждую из разновидностей подробнее.

1.1 Поперечные агрегаты

Основной несущей частью поперечных агрегатов является металлическая станина, укомплектованная горизонтальными направляющими, по которым перемещается ползун суппорта. Также имеются вертикальные направляющие, по им перемещается рабочий стол станка. Обрабатываемая деталь фиксируется на столе с помощью механических тисков, установленных в Т-пазы. Рабочий инструмент — резец по дереву или металлу, устанавливается в зафиксированном на суппорте резцедержателе.

Станина представляет собой коробчатый корпус из стали либо чугуна, установленный на опорной плите, которая выполняет функцию фундамента и жестко фиксируется на полу цеха винтами, что исключает возможность возникновения вибрации в процессе работы.

Внутри корпуса станины расположены коробка скоростей и кулиса, на задней стенке корпуса смонтирован привод — электродвигатель асинхронного типа, под которым предусмотрен лоток для сбора смазывающих материалов. Вращение от двигателя к коробке скоростей сообщается с помощью червяной передачи. В большинстве агрегатов промышленного типа используются коробки, обеспечивающие 6 скоростей вращения шпинделя.

Поперечный строгальный станок 7Б35

Основным рабочим движением в поперечных агрегатах является возвратно-поступательное перемещение резца, однако при обработке горизонтальных плоскостей возможен другой режим работы, в котором перемещается заготовка, а резец остается не подвижным. Движение заготовки сообщает рабочий стол, перемещающийся по направляющим станины.

Строгальные станки поперечного типа ориентированы на обработку небольших заготовок. Это сравнительно компактное оборудование, используемое в мастерских и ремонтных цехах и на мелкосерийном производстве.

1.2 Продольные агрегаты

В отличие от поперечных станков, продольные механизмы предназначены для работы с крупногабаритными заготовками. В плане функциональных возможностей такое оборудование схоже с фрезерными станками, однако строгание обеспечивает лучшее качество и чистоту обработки.

Настройка

Начать настройку фуговального станка рекомендуется начинать с проверки заточки режущих элементов. У лезвий скос по краю должен составлять 40°.

Если ножи заточены, то их нужно закрепить на строгальном вале. Перед этим требуется опустить переднюю и заднюю плиты. В процессе установки ножей необходимо контролировать параллельность лезвий. Она не должна превышать 0,1 мм на 1 м. Чтобы облегчить процесс установки ножей, рекомендуется приобрести индикаторный прибор. После закрепления режущих элементов требуется проверить:

• выступ за кромку стальных накладок – 2 мм;
• выступ за край строгального вала – не более 22 мм.

После установки ножей необходимо выставить высоту рабочих столов. Расстояние между режущими кромками и губками плит должно составлять не более 3 мм. В противном случае на детали могут образовать углубления в процессе обработки. После настройки рабочих столов требуется определить местоположение направляющей. Расстояние между линейкой и левым краем ножевого вала должен быть больше ширины деревянной заготовки. Направляющую устанавливают с применением шаблона и закрепляют при помощи винтов.

После настройки фуговального станка необходимо проверить его работоспособность, осуществив его пробный запуск. При отсутствии неполадок и внешних дефектов на фуганке можно обрабатывать доски. При выявлении отклонений требуется повторно настроить станок, заменить или отремонтировать его неисправные комплектующие.

Назначение станка

При продольном строгании перемещение сообщается столу, на котором расположена обрабатываемая заготовка, а резец – неподвижен, и имеет лишь технологические перемещения, связанные с постоянно увеличивающейся глубиной съёма слоя металла. В этом случае данный узел оборудования двигается с различной скоростью: меньшей при рабочем ходе и большей – при возвратном. Скорость главного движения регулировать невозможно. Движение подачи резцу, который закрепляется в инструментальной головке, выполняется в момент окончания холостого хода.

Вид рабочего стола

Повышение производительности продольного строгания (которое по своим абсолютным значениям уступает фрезерованию подобных изделий) возможно лишь за счёт установки на стол нескольких однотипных по размерам полуфабрикатов, технологически группируемых по параметру величины съёма металла. Этим производительность обработки может быть несколько увеличена. Вообще же строгальные станки рассматриваемой конструкции используются при мелкосерийном и единичном производстве продукции. Показаниями к применению технологии продольного строгания являются:

1. невозможность фрезерования вследствие быстрого износа фрез, например, при повышенной твёрдости поверхности изделия;
2. возможные тепловые деформации детали при её фрезеровании, когда вероятна тепловая деформация, из-за чего изделие потеряет свои, требуемые чертежом, геометрические размеры;
3. наличие на предприятии высококвалифицированных рабочих кадров, которые могут вести продольное строгание изделий повышенной ответственности с весьма высокой точностью;
4. снижение удельных энергетических затрат при обработке, что положительно влияет на себестоимость конечной продукции.

Это интересно: Особенности горизонтального расточного станка и его виды — излагаем детально

Устройство и принцип работы

Механическая часть строгальных станков состоит из следующих элементов:

• чугунная или стальная станина — основная часть конструкции, воспринимающая основные нагрузки, используемая для размещения узла с режущим инструментом и рабочего стола;
• рабочая поверхность — предназначена для размещения заготовок, их крепления;
• направляющие —необходимы для перемещения ползуна или рабочей поверхности;
• ползун — выполняет поступательные перемещения при обработке заготовок;
• резец, используемый для резки металла;
• суппорт — фиксирует резец под определённым углом;
• коробка переключения передач — применяется для изменения скорости вращения шпинделя с закреплённой заготовкой;
• тиски для фиксирования деталей при обработке.

Конструкция также включает электрические компоненты: двигатель, органы управления, контролирующие датчики, системы защиты. Для охлаждения механических элементов используется система подачи смазочных, а также охлаждающих жидкостей. Все узлы станка располагаются внутри стального или чугунного корпуса.

Принцип работы основан на прямом контакте режущего инструмента с обрабатываемой деталью. Обработка происходит при перемещении или вращении заготовки относительно резца.

Обработка детали (Фото: Instagram / khuevgen)

Резцы металлообрабатывающих станков

Резец – основной инструмент, использующийся в обработке металлических поверхностей. Резец незаменим для токарного производства, строгальных и долбежных работ.

Современные установки могут оснащаться несколькими резцами, что значительно ускоряет рабочий процесс и влияет на конечное качество изделия. Чем больше резцов установлено на станке, тем лучше для будущего изделия.

Модели станков различаются возможностью множественной установки резцов. Поэтому установки подразделяют на:

• односторонние;
• двухсторонние;
• четырехсторонние.

Геометрические параметры строгального резца Используемый инструмент напрямую влияет на качество резки и будущее изделие. Резцы кардинально различаются своими свойствами. Особенно важен материал режущей основы резца (головки). Не менее важны размеры стержня резца, а также его форма. Инструмент различают по типу и выбирают именно тот, что понадобится в той или иной работе.

Таких видов несколько:

• подрезной;
• проходной;
• фасонный;
• отрезной;
• чистовой.

Строгальные резцы
