Радиально-сверлильный станок 2м55: характеристики, схемы, паспорт

Особенности и технические характеристики устройства

Станки радиально-сверлильного типа относятся к металлорежущему классу оборудования и предназначены, главным образом, для механической обработки самых разных деталей, как из стали, так и из цветных металлов.

Данный настольный агрегат относится к оборудованию второго класса по принятой классификации всего металлорежущего оборудования.

Среди основных характеристик популярных моделей 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л можно отметить возможность выполнять сверление под различными углами.

Видео:

Оборудование данного класса преимущественно используется при черновой, получистовой, а также чистовой обработке самого разного вида поверхностей, его характеристики соответствуют данному виду работ.

ВАЖНО ЗНАТЬ: Применение мини фрезерных станков по металлу

Настольный станок 2к52 и другие могут успешно работать как с цилиндрическими и коническими, так и с торцевыми и резьбовыми типами поверхностей различных видов металлов.

Основными рабочими инструментами оборудования данного класса являются сверла, зенкера, развертки, а также самые разные метчики.

Кроме этого, при выполнении специфических видов обработки может дополнительно использоваться и специальный инструмент.

Станки 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л имеют отличительную особенность, которая заключается в том, что они, главным образом, предназначены для проведения обработки внутренних цилиндрических, а также конических поверхностей в тех деталях, которые имеют достаточно крупные размеры и неправильные формы.

Ремонт заготовок на станках радиально-сверлильного класса осуществляется максимально удобным способом.

Деталь, перед выполнением сверления, жестко раскрепляется на рабочем столе в специальном креплении.

При этом режущий инструмент плавно перемещается относительно плоскости самой обрабатываемой заготовки.

Настольный станок данного типа, вне зависимости от своей модели, имеет высокие характеристики по мощности, что дает возможность проводить обработку, в том числе и стальных поверхностей.

За счет своих функциональных возможностей, оборудование этого класса нашло широкое применение на самых разных типах производства, в том числе автомобилестроении и самолетостроении.

Конструкция модели

Данное радиально-сверлильное устройство состоит из следующих конструкционных элементов:

основание, выполненное в форме плиты,
рукава или траверсы,
коробка скоростей и подач,
головка, использующаяся для выполнения сверления,
система охлаждения,
механизм для фиксирования головки для сверления,
гидравлическое и электрическое оборудование,
редуктор,
механизм, использующийся для подъема траверс,
токосъемник,
вал червяка,
колонна,
шпиндельный узел,
фрикционная муфта,
узел, который обеспечивает передвижение рабочей головки в ручном режиме,
противовесное устройство,
система управления,
насосный механизм,
узел для включения и управления подачами.

Конструкционно радиально-сверлильное устройство состоит из массивной плиты, которая исполняет роль основания. На данном элементе размещается цоколь, предназначенный для монтажа колонны из стали. Именно на ней находится рукав с рабочей головкой. Она перемещается при помощи специального механизма.

Сама рабочая головка является конструкционно сложным узлом, который состоит из нескольких элементов. В частности, это шпиндельный механизм, коробка подач и скоростей, противовес. Данный узел может перемещаться в ручном режиме, что осуществляется при помощи траверсы. Его также можно зафиксировать в нужном положении, используя специальный зажимной механизм.

Система охлаждения

В пустоты плиты размещена емкость для СОЖ. Охлаждающая жидкость подается в территорию резания, к наконечнику, насосом по шлангу. В зависимости от габаритов детали можно делать управление высоты наконечника.

В 2М55 кол-во СОЖ заливают в зависимости от продуктивности насоса. Его продуктивность 22 л/мин.

Какой эпилятор выбрать в 2018-2019 году Рейтинг лучших по отзывам покупателей

Система охлаждения станка

Список компонентов системы охлаждения:

крышка закрывающая емкость -1;
насос в сборе – 2;
шланг – 3;
тройник – 4;
регулятор опускания – 5;
штанга – 6;
наконечник – 7;
шарнирное соединение – 8;
сетка – 9.

2 Станок 2М55 – характеристики и составные части

Агрегат состоит из следующих компонентов:

рукав;
установка охлаждения;
плита;
вал червяка;
коробка скоростей;
сверлильная головка;
гидростанция;
устройство зажима головки;
редуктор;
устройство подъема;
токосъемник;
колонна;
гидравлический зажим;
зажим рукава;
колонна;
гидропанель, гидрокоммуникация, гидропреселектор и его привод;
электрическое оборудование (отдельное для головки, рукава и колонны);
шпиндель;
коробка подач;
фрикционная муфта;
главный цилиндр;
устройство перемещения головки в ручном режиме;
противовес;
командный аппарат;
насосный механизм;
устройство включения подач.

Фундаментная плита выполняет функцию основания агрегата. Цоколь монтируется на ней (неподвижно). А вращающаяся металлическая колонна устанавливается на подшипниках в цоколе. Специальное устройство подъема рукава передвигает его и сверлильную головку по колонне. Указанное устройство при помощи ходового винта соединяется с рукавом.

Головка для сверления представляет собой самостоятельный силовой механизм, состоящий из шпинделя с противовесом, коробки и специальных устройств подачи, а также коробки скоростей. Передвигать по рукаву ее необходимо вручную. При достижении же требуемого места над деталью головка фиксируется посредством надежного зажимного приспособления. Подобная схема отличает рассматриваемый агрегат от многих других видов сверлильного оборудования, например от станка 2А135.

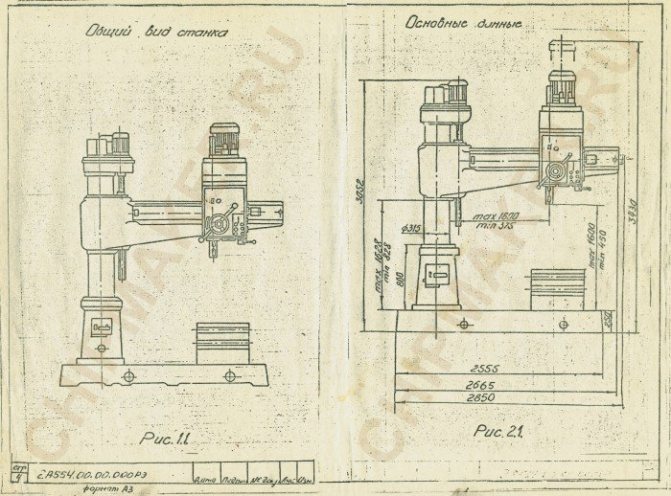

Ключевые параметры (технические) станка:

максимальный диаметр (условный) сверления при обработке чугунных деталей – 50 мм;
интервал резьбы, нарезаемой в стальных изделиях – 63 мм;
класс точности – Н;
угол поворота вокруг колонны рукава со сверлильной головкой – 360°;
максимальное передвижение (в вертикальном направлении) рукава – 750 мм;
расстояние от плиты до шпинделя – 450 мм (минимальное), 1600 мм (максимальное);
величина вылета шпинделя – 375 мм (наименьшая), 1600 мм (наибольшая);
длина плиты – 2555 мм, ширина – 1000 мм;
максимальное передвижение (по горизонтали) головки для сверления по рукаву – 1225 мм;
предельный ход шпинделя – 400 мм;
вес станка – 4700 кг.

Конструктивные особенности

Компоновка устройства выполнена в двухколонном виде. В результате создана жесткая конструкция. Она не допускает перемещение оси шпинделя при фиксации колонны. Для жесткой установки используется специальный фиксатор, гарантирующий надежную установку. Поэтому сверление может выполняться с высоким значением подачи инструмента.

Поворот колонны происходит при небольшом приложении силы (10…15 Н). Достаточно ослабить фиксацию в ней. Поэтому оператор легко перенастраивает станок для выполнения нового вида работы.

21 скорость вращения шпинделя позволяет подобрать оптимальный режим сверления для самых разных типов конструкционных материалов, а также видов используемого инструмента.

При завершении сверления на заданную глубину автомат отключит подачу исполнительного инструмента вглубь обрабатываемой детали.

Работа противовеса заключается в уравновешивании нагрузок на сверлильной колонне, что облегчает настройку оборудования даже при использовании довольно тяжелого инструмента.

Радиально-сверлильный станок 2М55: устройство,схемы,характеристика

Плита, цоколь и колона радиально-сверлильного станка

Фундаментная плита 1 – жесткая отливка, усиленная ребрами в продольных и поперечных направлениях. На поверхности плиты расположены Т-образные пазы, служащие для крепления стола, заготовок или специального приспособления.

На плите неподвижно крепится цоколь 5 , в котором на подшипниках 3 и 10 установлена колона 6. Колона является наиболее нагруженной деталью станки, поэтому выполнена из стальной трубы и имеет закаленную с маленькой шероховатостью рабочую поверхность, по который перемещается рукав.

Подшипник 3 установлен на конической шейке фланца 2 и затягивается гайкой 4

Для зажима колонны служит конусное кольцо 11, прочно посаженное на трубку. При затягивании винтовой пары 8, конусное кольцо перемещается с колонной вниз относительно стойки 9, плотно прижимаясь к конусному гнезду цоколя. Таким образом, происходит зажим колоны.

Коробка скоростей сверлильного станка 2М55

Коробка скоростей сверлильного станка предназначена для обеспечения частоты вращения шпинделя и располагается между фрикционной муфтой и шпиндельной бабкой.

С верхней муфтой коробка скоростей соединяется при помощи блок шестерен 3 и 4. С нижней муфтой – шестерней 29, закрепленной на валу 2, через паразитную шестерню 28.

При работе верхней муфты обеспечивается крутящий момент шпинделя по часовой стрелке. Нижней муфты – против часовой стрелки.

Опоры валок 2, 3, 4 и 5 устанавливаются в корпусе сверлильной головки 30. Осевое положение опор фиксируется при помощи стопорных колец.

Вал 5- полая чугунная гильза с внутренним шлицевым отверстием, которые входит в зацепление с хвостовиком шпинделя.

Коробка подач сверлильного станка 2М55

Коробка подач сверлильного станка установлена между шпиндельной бабкой и механизмом подачи. Получает крутящий момент от шпинделя через шестерню 1 и шлицевое отверстие, в котором проходит вал 7.

4 Магнитный сверлильный станок – настольный и мобильный

Сейчас большую популярность обретает магнитный сверлильный станок – компактный агрегат, который ставят и крепят на верстак (горизонтально-сверлильные станки) либо на обрабатываемую конструкцию или непосредственно на деталь (вертикальный) посредством специальной магнитной подошвы. Такой магнитный сверлильный станок используется для выполнения глубоких и больших по диаметру отверстий в строительном оборудовании, в крупногабаритной производственной технике и машинах, в стальных и металлических конструкциях.

Современный магнитный сверлильный станок можно подвезти к большой конструкции, которую нецелесообразно или же нереально передвинуть, и выполнить с его помощью все запланированные операции обработки. По сути, данные установки не имеют альтернативы в тех случаях, когда сверление производится не в цехах, а в полевых условиях. Так, например, магнитный сверлильный станок незаменим для: судостроительных компаний; при прокладке различных трубопроводов и других сетей; при возведении мостов и иных масштабных конструкций.

Магнитный сверлильный станок крепится к металлическим парамагнитным поверхностям девяти и более миллиметров толщиной, иначе он держаться не будет. При малой толщине допускается подкладывать под заготовку лист стали. Так как станок с магнитной подошвой – это современное оборудование, по большому счету даже инновационное, оно имеет электронные управляющие комплексы, которые автоматизируют выполнение работ и не дают дорогой установке выходить из строя из-за небрежности рабочего.

Магнитный сверлильный станок описывается следующими важными показателями:

сила (прижимная) магнита: в некоторых агрегатах она достигает величины в 26 тысяч ньютон;
скорость шпинделя: магнитный сверлильный станок способен просверлить без риска поломки очень крупные отверстия (до нескольких десятков сантиметров), так как он оснащается понижающим обороты редуктором;
мощность: чем она выше, тем больше у агрегата производительность, понятно, что маломощный мини-сверлильный станок имеет малую производительность, а оборудование с мощностью порядка 1800 Вт способно осуществить почти любую операцию.

Известными производителями вертикально- и горизонтально-сверлильных станков с магнитной подошвой являются фирмы Энкор, Proma, Metabo, DeWalt.

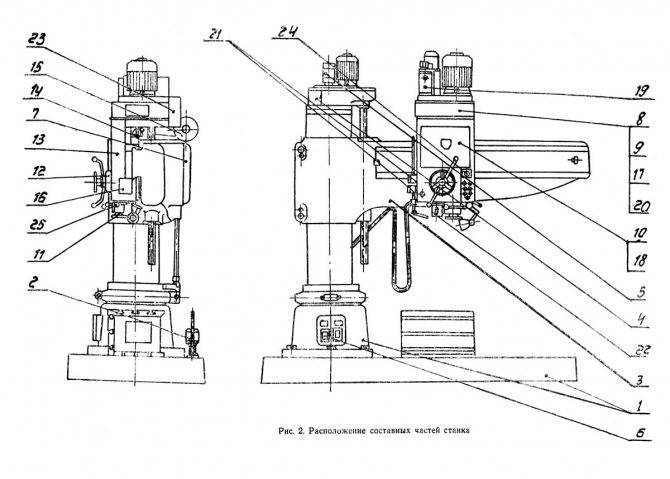

Расположение составных частей радиально-сверлильного станка 2Н55

Спецификация составных частей сверлильного станка 2Н55

Плита, цоколь, колонна – 11 (номер узла)
Охлаждение – 12
Рукав и зажим – 21
Механизм подъема сверлильной головки – 31
Механизм гидрозажима – 32

Спецификация составных частей сверлильной головки СГ-50Н, СГ-350Н

Фрикционная муфта – 15
Коробка скоростей – 16
Коробка подач – 17
Вал червяка – 25
Механизм включения подач – 26
Зажим сверлильной головки – 36
Противовес – 37
Гидропреселектор – 45
Привод гидропреселектора – 46
Гидрооборудование – 47
Управление фрикционной муфтой – 48
Управление набором скоростей и подач – 49
Шпиндель –
Электрооборудование – 93
Электропульт – 95
Электрошкаф – 96
Вводная панель – 97

Общая компоновка станка 2н55

Основанием станка является фундаментная плита, на которой неподвижно закреплен цоколь. В цоколе на подшипниках монтируется вращающаяся колонна, выполненная из стальной трубы. Рукав станка со сверлильной головкой размещен на колонне и перемещается по ней с помощью механизма подъема, смонтированного в корпусе на верхнем торце колонны. В этом же корпусе расположено гидромеханическое устройство для зажима колонны и токоподводящее устройство для питания поворотных и подвижных частей станка. Механизм подъема связан с рукавом ходовым винтом.

Сверлильная головка выполнена в виде отдельного силового агрегата и заключает в себе узлы: коробки скоростей и подач, механизм подачи, шпиндель с противовесом и др. Она перемещается вручную по направляющим рукава. В нужном положении головка фиксируется установленным на ней механизмом зажима.

В фундаментной плите выполнен бак и насосная установка для подачи охлаждающей жидкости к инструменту. На плите устанавливается стол для обработки на нем деталей небольшого размера.

Все органы управления станка сосредоточены на сверлильной головке. На панели цоколя размещены кнопки вводного выключателя, подключающего, станок к внешней электросети, и кнопки управления насосом охлаждения. Для освещения рабочей зоны в нижней части сверлильной головки, за шпинделем, установлена люминесцентная лампа.

Электроаппаратура смонтирована в нише, которая расположена с обратной стороны рукава.

3 Характеристики электрооборудования станка

На радиально-сверлильном агрегате, который мы описываем, установлено шесть двигателей, осуществляющих привод:

главного движения (мощность – 4,5 кВт);
гидравлического зажима колонны (0,55 кВт);
передвижения рукава (2,2 кВт);
набора подач (0,15 кВт);
набора скоростей (0,15 кВт);
охлаждающего насоса (0,125 кВт).

Питается электрическое оборудование станка от трехфазного тока (обычная производственная электросеть) напряжением 24 В (местное освещение), 110 В (цепь управления), 380 В (силовая цепь). На цокольной части колонны установлены два выключателя – охлаждающего насоса и вводной. Управляющая панель располагается на движущейся части агрегата в нише рукава. В связи с этим предохранительное заземление и питание станка выполняется посредством токосъемника кольцевой конструкции.

На управляющем пульте (он находится на головке для сверления) размещен индикатор нагрузки на оборудование. Ориентируясь на его показания, оператор осуществляет контроль над работой двигателя. Также на сверлильной головке смонтирован и пульт выбора режимов ее функционирования.

Управление шпинделем производится при помощи командоаппарата. Остановка шпинделя осуществляется поворотом его ручки в положение «Нейтрально», включение – в любое из имеющихся рабочих положений. Набор (предварительный) режимов шпинделя выполняется и тогда, когда он находится в рабочем состоянии, и тогда, когда он отключен. Производится такой набор двумя рукоятками, которые контролируют подачи и скорости. Режим набора считается завершенным в тот момент, когда загорается специальная сигнальная лампочка, контролирующая перемещения гидропреселектора.

Контролировать любые наладочные процедуры («отжим-зажим» сверлильной головки и колонны, перемещение вниз и вверх рукава и прочие) можно при помощи кнопок. Полная остановка агрегата выполняется кнопкой, оснащенной толкателем красного цвета.

Радиально сверлильный станок 2М55

Технические характеристики

Наибольший диаметр сверления в стали средней твердости, мм 50
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм. 450-1500
Расстояние от нижнего торца шпинделя до плиты, мм. 470 — 1500
Наибольшее вертикальное перемещение рукава по колонне, 680
Наибольшее осевое перемещение шпинделя, мм. 350
Конус шпинделя Морзе 5
Наибольший вес инструмента, управляемый противовесом при наибольшей допускаемой затяжке, кг. 30
Количество скоростей вращения шпинделя 19
Пределы чисел оборотов в минуту 30 — 1700
Мощность электродвигателя привода шпинделя, кВт. 4,5
Мощность электродвигателя перемещения рукава, кВт. 1,7
Габариты станка, мм. 2625 х 968 х 3265
Вес 2М55 2М55 станка, кг. 4100

Cтанок радиально-сверлильный 2М55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей.

Станок имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, не допускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.

Для поворота колонны требуется незначительное усилие на самом малом радиусе сверления, что также обеспечивает высокую производительность работы и снижает утомляемость оператора.

Широкий диапазон чисел оборотов и подач шпинделя обеспечивает высокопроизводительную работу при любых сочетаниях обрабатываемых материалов, инструмента, размера и т.д.

Преселективное дистанционное электрогидравлическое устройство позволяет менять режимы с предварительным их набором. Станок имеет механизм автоматического выключения при достижении заданной глубины сверления. Уравновешивание шпинделя обеспечивается специальным противовесом, допускающим удобную регулировку с рабочего места в случае изменения массы инструмента.

1 Назначение и особенности станка

Агрегат может за счет своей универсальности использоваться на любых предприятиях, где возникает необходимость в эффективной и быстрой обработке отверстий. Он рекомендован для применения и при крупносерийном производстве, и в совсем небольших ремонтных цехах. Станок относится к группе радиально-сверлильного оборудования, которое признается оптимальным для выполнения множества отверстий в тяжелых и крупногабаритных деталях.

Суть в том, что на таких агрегатах шпиндель с рабочим инструментом передвигается относительно неподвижной детали. Это экономит время и нивелирует все возможные неудобства, связанные с необходимость кантования по рабочей поверхности больших по массе заготовок.

Станок 2М55, созданный специалистами Одесского конструкторского бюро «АРС», относится к оборудованию высшей категории качества по принятой в СССР классификации. Он характеризуется такими преимуществами:

эргономичная конструкция за счет отсутствия обслуживаемых устройств наверху станка, подобная компоновка, кроме того, позволяет эксплуатировать его с большим удобством для оператора;
развитый конус делает зажим колонны более жестким, что дает возможность использовать агрегат для выполнения операций на высоких режимах;
продуманная конструкция направляющих увеличивает ремонтопригодность оборудования, позволяет выполнять плановые осмотры и ремонты в сжатые сроки;
увеличенный ход головки по рукаву и рукава по колонне существенно расширяют рабочее пространство;
зажим станка отличается быстродействием, что позволяет на большой скорости без каких-либо затруднений переустанавливать по высоте рукав.

Также отметим – рукав располагает развитыми направляющими, а компоновка агрегата выполнена в двух колоннах. Это обеспечивает достижение запланированной точности обработки деталей вне плиты.

Можно выделить и другие особенности рассматриваемого оборудования радиально-сверлильной группы:

Шпиндель уравновешивается противовесом, который дает возможность оператору при изменении веса инструмента непосредственно с рабочего места выполнять его регулировку.
Человек, работающий за станком, тратит меньше физических сил на поворот колонны агрегата, так как он прилагает при осуществлении данной операции минимум усилий, благодаря особой конструкции станка.
Не требуется частая шабровка направляющих станка, вполне достаточно выполнения плановых операций.
В момент достижения необходимой глубины сверления специальный механизм в автоматическом режиме отключает вращение инструмента.
Высокая производительность обработки изделий достигается за счет тормозного момента, создаваемого зажимом колонны особой конструкции.
Электрогидравлический преселективный механизм, управляемый дистанционно, обеспечивает возможность заранее набирать требуемые режимы сверления и мгновенно изменять их в процессе работы.
При зажиме колонны ось шпинделя не смещается благодаря высокой жесткости сверлильной установки.

Органы управления

На станок 2М55 руководство по эксплуатации приводит описание управления станком.

Органы управления станком 2М55

На рисунке представлены следующие органы управления, находящиеся на сверлильной головке:

ускоренный подвод шпинделя, подключение рабочей подачи – 5;
настройка глубины сверления – 6;
блокировка подачи во время нарезания резьбы – 7;
фиксатор регулирования опускания крана СОЖ – 8;
отжим сверлильной головки – 9;
отжим колонны вместе с сверлильной головкой – 10;
зажим колонны вместе с сверлильной головкой – 11;
соединение лимба и механизма подач -12;
точная настройка лимба -13;
амперметр (индикатор нагрузки) – 14;
регулятор натяжения пружин в противовесе – 15;
индикатор преднабора – 16;
подъем рукава – 17;
отключение шпинделя – 18;
рукоятка преднабора – 19;
пуск главного двигателя – 20;
опускание рукава – 21;
преднабор подач – 22;
кнопка стоп – 23;
реверс – 25;
местное освещение – 26;
включение механической подачи – 29;
точная подача вручную – 30;
кран СОЖ – 31;
маховик движения сверлильного узла — 32.

Кинематическая схема станка 2н55

Кинематическая схема состоит из четырех кинематических цепей:

Вращения шпинделя
Движения подачи
Вертикального перемещения рукава
Перемещения сверлильной головки по рукаву

Шпиндель получает вращение от электродвигателя через пусковую фрикционную муфту и коробку скоростей с тремя передвижными зубчатыми блоками. Фрикционная муфта соединяется с коробкой скоростей одной из двух передач: через шестерни 3 и 7, либо через шестерни 4, 6 и паразитку 5, что обеспечивает плавное реверсирование шпинделя. Передвижные блоки шестерен (один тройной и два двойных) позволяют получить 12 ступеней чисел оборотов шпинделя. Можно получить еще столько же скоростей реверсированием фрикционной муфты с одновременным реверсированием электродвигателя. Структурный график построен таким образом, что три ступени чисел оборотов перекрываются, а остальные 21 образуют геометрический ряд с φ =1,26 в интервале от 20 до 2000 об/мин.

Реверсирование электродвигателя одновременно с реверсированием фрикционной муфты достигается автоматически с помощью специального механизма, который описан ниже.

Коробка подач получает вращение от шпинделя через шестерни 21 и 22. Один тройной и два двойных блока обеспечивают получение 12 подач, образующих геометрический ряд с φ =1,41 в интервале от 0,056 до 2,5 мм/об.

Последний вал коробки подач с помощью предохранительного устройства соединен с червяком 39. Далее вращение через червячное колесо 35 и механизм включения подачи передается реечной шестерне 37, находящейся в зацеплении с зубчатой рейкой пиноли шпинделя 36. Быстрое ручное перемещение шпинделя выполняется рукоятками «А». При отключении механической подачи с помощью маховика «В» можно осуществлять тонкую ручную подачу.

Вертикальное перемещение рукава осуществляется от специального электродвигателя через редуктор (шестерни 52, 53, 54 и 55) и винтовую пару 56, 57. Изменение направления перемещения рукава производится реверсированием двигателя.

Ручное перемещение сверлильной головки по направляющим рукава осуществляется вращением маховичка через шестерни 42, 43 и рейку 58, укрепленную на рукаве.

Обзор сверлильного станка 2М55: конструкция, характеристики, паспорт

Радиально-сверлильные станки серии 2М55 предназначены для обработки неподвижных деталей и заготовок с большой массой, смещение которых на рабочей поверхности стола затруднено. Проектированием и изготовлением этой марки оборудования занимался Одесский завод радиально-сверлильных станков. Паспорт для эксплуатации также составлялся этим объединением.

Конструктивные особенности станка

Радиально-сверлильный станок 2М55 имеет достаточно широкий набор операций. С его помощью можно выполнять сверление, рассверливание, зенкерование, подрезку торцов заготовки специальным инструментом, формирование резьбы и много другое. В паспорте оборудования указан полный перечень функций.

Конструкция станка во многом стандартна — на плите станка располагается колонна. На ней с помощью специального зажима крепится подвижный рукав. Именно на нем располагаются основные узлы и агрегаты оборудования – электродвигатель, коробка передач и шпиндельная головка. В конструкции предусмотрены механизмы смещения рукава по вертикальной плоскости колонны, а также изменение положения шпинделя в горизонтальном направлении.

Согласно техническим характеристикам из паспорта у станка 2М55 есть следующие особенности эксплуатации:

высокая точность выполняемых работ. Она обеспечивается минимальным усилием для смещения шпинделя даже при формировании малых диаметров сверления;
функциональность. Это обусловлено большим количеством числа передач и оборотов. Производительность не падает при обработке заготовок из различных материалов. Удобная система замены режущего инструмента;
предварительная установка режимов работы. Для этого в конструкции есть преселективное устройство. Оператор предварительно устанавливает набор режимов, которые запускаются в порядке очередности.

Еще одним преимуществом станка перед аналогичными моделями является двухколонная компоновка. Она позволяет добиться максимальной жесткости при фиксации колонны. Это минимизирует вероятность неконтролируемого смещения шпинделя во время работы.

На верхнем торце станка 2М55 отсутствуют компоненты, которые требуют обслуживания. Это повышает эксплуатационные качества оборудования, так как сокращается время выполнения ремонтных и профилактических работ.

Технические характеристики оборудования

С помощью станка можно обрабатывать заготовки и детали из различных материалов. Наиболее популярными являются сталь и чугун. Благодаря широкому выбору режимов возможно формирование качественных отверстий в специальных сплавах чугуна с особыми характеристиками. Рекомендации по эксплуатации указаны в паспорте.

Общая масса оборудования в собранном виде составляет 4700 кг. Габариты станка при максимальном вылете шпиндельной головки по направляющему рукаву не превышают 266,5*102*343 см. Максимально допустимый диаметр сверления в деталях из стали равен 50 мм. Для чугунных заготовок этот параметр больше и составляет 63 мм. При настройках можно установить вылет шпинделя от 37,5 до 160 см. Рабочая головка смещается по направляющим рукава на расстояние до 122,5 см. Минимальное и максимальное расстояние от торца шпинделя до плиты варьируется в пределах от 45 до 160 см. Высота подъема рукава составляет 75 см. Размеры станины, на которую устанавливается обрабатываемая деталь – 100*255,5 см.

Для настройки работы необходимо знать следующие технические характеристики, указанные в паспорте станка:

пределы частот вращения шпиндельной головки – от 20 до 2000 об/мин;
число скоростей. При прямом вращении — 24, для обратного – 12;
максимально допустимый показатель крутящего момента – 7100 кгс*см;
усилие подачи не должно превышать значение 20 кН;
мощность электродвигателей. Главного привода – 4,5 кВт; для смещения рукава — 2,2 кВт; устройства гидравлического зажима – 0,55 кВт; для набора скоростей и подач – по 0,15 кВт.

Для оптимизации работы механизмов в конструкции станка есть несколько типов зажимов. Согласно данным паспорта фиксация рукава на колонне происходит с помощью электрического устройства. Гидравлические фиксаторы установлены в приборах вращениях колонны и сверлильной головки, расположенной на рукаве.

Несмотря на функциональность и высокие технологические характеристики станка 2М55 в настоящее время выпускаются более совершенные аналоги. Среди них можно выделить модели 2С550, 2К550 и АС2550. Разница между описываемым устройством и ними заключается в улучшенных эксплуатационных качествах и увеличению точности обработки за счет внедрения устройств цифрового управления.

С примером функциональности станка 2М55 можно знакомиться из содержания видеоматериала:

stanokgid.ru

Технические свойства

Технические характеристики данной модели следующие:

при помощи данного оборудования максимально можно просверлить отверстие диаметром в 5см;
категория точности агрегата составляет Н – нормальное;
рукав со сверлильной головкой способен поворачиваться на 360 градусов;
траверса способна переместиться в вертикальном направлении на расстояние 75 см;
край шпинделя способен разместиться относительно рабочего стола на промежутке от 45 см до 1,6 м;
рабочий стол имеет габариты 2,555х1 м;
вес станка составляет 4,7 т;
минимально возможное расстояние от шпиндельного узла до колонны составляет 375 мм, максимальное – 1600 мм;
при помощи траверсы головка способна переместиться на расстояние 1,225 м;
шпиндель способен переместиться в вертикальном направлении на расстояние 40 см;
данная модель оборудована шестью двигателями электрического типа. Главный из них, отвечающий за выполнение основных операций, имеет мощность 4,5 кВт.

Учитывая все эти характеристики, модель 2М55 смогла приобрести такую популярность среди производственных предприятий разного типа.

Радиально-сверлильный станок 2М55: характеристики, схемы, паспорт

Как видно из названия, данная модель производит операции, связанные с обработкой отверстий. Используя различный инструмент, отверстия обрабатываются при помощи: сверления и рассверливания, зенкерования и цекования, а затем развертывания. Также на станке обрабатываются подрезанием торцы и нарезается резьба в теле детали.

Радиально-сверлильные станки 2М55, оснащение которых можно расширить специализированными приспособлениями, производят операции по выточке канавок внутри отверстий, вырезание на металлическом листе отверстий, а также могут проводить высокоскоростную обработку.

Главным достоинством радиально-сверлильных станков является отсутствие перемещения заготовки во время обработки. Тяжелые или с большими габаритами детали устанавливаются один раз, а обработка ведется путем перемещения инструмента над поверхностью детали. Такой метод снижает потерю времени на переустановку и избавляет от неудобств по кантованию.

Общая компоновка станка 2н55

Электроаппаратура смонтирована в нише, которая расположена с обратной стороны рукава.

Особенности конструкции узлов станка

Рабочий стол

Опорная плита изготовлена в виде отливки из модифицированного чугуна. Для усиления в конструкции предусмотрены продольные и поперечные ребра. Специальные Т-образные пазы позволяют использовать разные способы фиксации обрабатываемых деталей. Можно устанавливать:

Трехкулачковый патроны, в них закрепляют цилиндрические детали. Тогда осевые сверления будут выполнены с высокой точностью.
Четырехкулачковые патроны предназначены для фиксации несимметричных деталей на столе.
Пневматические или эксцентриковые фиксаторы используют для позиционированного закрепления специальной формы.

Опорная колонна

Для фиксации колонны используется конусное кольцо. При осевом перемещении конус зажимает цилиндр, не позволяя ему проворачиваться во втулке. Непроизвольный поворот колонны невозможен. Она жестко фиксируется.

Для облегчения перемещений конусного кольца использованы специальные фланцы. Для их смещения применяют винтовые зажимы, соединенные рукоятками управления и соответствующими механизмами продольного перемещения.

2 Станок вертикально-сверлильный

Любой настольный агрегат для сверления и других работ является именно вертикально-сверлильным. Данная группа оборудования со шпинделем, расположенным по вертикали, предназначается для мелкосерийного и единичного производства. Тот или иной настольный станок способен делать отверстия сечением 0,25–12 миллиметров в любых деталях с небольшими геометрическими размерами.

Монтируются такие агрегаты на верстак либо на другую подходящую устойчивую поверхность, если настольный станок устанавливается в частном хозяйстве. При помощи болтов они надежно прикрепляются к рабочему столу. Моделей вертикальных устройств немало – станок 2М112, 2Н125, 2Г175, 2Н118 и многие другие. Совсем несложно при желании сделать настольный сверлильный станок своими руками – он будет отлично справляться с возложенными на него «бытовыми» задачами по сверлению небольших заготовок.

Широкий модельный ряд вертикально-сверлильного оборудования не оказывает особого влияния на конструкцию таких станков. Все они имеют фундаментную плиту, станину, коробки скоростей и подач, шпиндельный узел, головку для сверления и ряд других одинаковых узлов. Почти на всех рабочий инструмент передвигается вручную, а не механически. А шпиндель на таких установках получает требуемое для выполнения рабочей операции вращение через клиноременную передачу от электрического двигателя (настольный станок не является в этом отношении исключением).
